施工横道图EXCEL表格、机械进场、装修工程专业人员的时间计划表

施工进度计划表横道图自动生成版(excel模板)施工进度计划表横道图自动生成版（Excel模板）一、前言施工进度计划表横道图是目前常见的施工进度计划表展示方式，它简化了计划表信息，使得工程情况一目了然。

但是，手动制作这样图表非常繁琐，需要耗费大量的时间和精力。

因此，我们设计了一个施工进度计划表横道图自动生成版，可以帮助大家快速地生成这样的图表，提高工作效率。

二、模板介绍本模板由Excel编制，分为两个sheet页：一个是数据输入页，另一个是横道图自动生成页。

我们可以在数据输入页中输入任务名称、计划开始时间、计划结束时间、实际开始时间、实际结束时间等信息，然后点一下“生成横道图”按钮，即可在横道图自动生成页中自动生成横道图，非常方便。

三、数据输入页使用说明在数据输入页输入任务名称、计划开始时间、计划结束时间、实际开始时间、实际结束时间信息，每个任务占整个表格的一行，如下图所示：在这里，我们需要注意以下几点：1、开始和结束时间必须为日期格式。

2、输入实际开始时间和实际结束时间将导致该任务在横道图中显示为实际长度，否则将显示计划长度。

3、开始时间和结束时间可以相同，表示该任务仅在一天内完成。

4、如果同一行存在计划与实际时间都填写了的任务，则以实际时间显示。

5、注意任务名称字数不能超过36个字符。

四、自动生成横道图使用说明在数据输入页填写完毕任务信息后，点击“生成横道图”按钮，即可自动生成横道图，如下图所示：在生成的横道图中，我们可以看到每个任务的名称、计划开始时间、计划结束时间、实际开始时间、实际结束时间等信息，还可以按照时间轴进行缩放、拖动等操作，非常方便。

值得一提的是，本模板所生成的图表可以导出为静态图片或者PDF格式，因此可以很方便地用于各种文档中，非常实用。

五、总结施工进度计划表横道图是我们日常工作中经常使用的一种图表，手动绘制起来比较繁琐，容易出错。

有了本模板，我们可以非常方便地生成这样的图表，提高工作效率。

利用excel绘制简单的施工进度计划横道图_secret 利用Excel绘制简单的施工进度计划横道图在word中绘制横道图需要利用绘图工具来实现。

在Excel中利用“悬浮的条形图”可以制作简单的横道图。

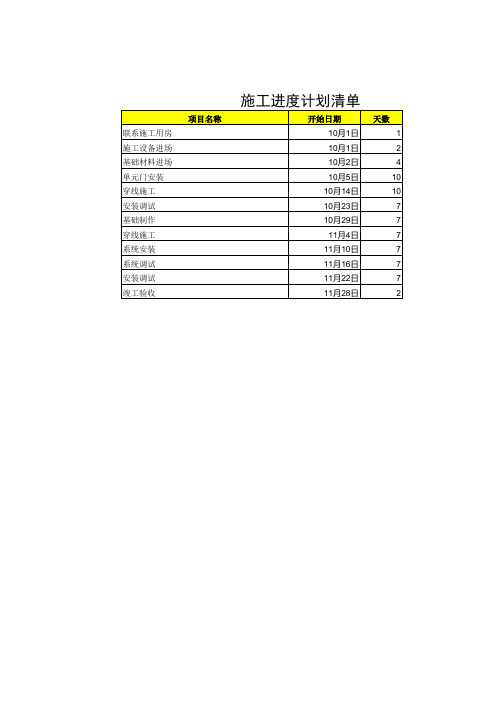

Step1 启动Excel,仿照图1的格式，制作一份表格，并将有关工序名称、开（完)工时间和工程持续时间等数据填入表格中。

A1单元格中请不要输入数据,否则后面制作图表时会出现错误。

“完成时间”也可以不输入。

同时选中A1至C12单元格区域，执行“插入？图表”命令,启动“图表向导—4步骤之1-图表类型”（如图2)。

Setp2 切换到“自定义类型"标签下，在“图表类型"下面的列表中,选中“悬浮的条形图”选项，单击“完成"按钮，图表插入到文档中.然后用鼠标双击图表的纵坐标轴，打开“坐标轴格式"对话框，切换到“刻度”标签下，选中“分类次序反转"选项;再切换到“字体"标签下，将字号设置小一些,确定返回。

经过此步操作，图表中有关“工序名称”就按开工顺序从上到下排列了。

Step3 仿照上面的操作,打开横坐标轴的“坐标轴格式”对话框，在“刻度”标签中,将“最小值”和“交叉于”后面的方框中的数值重新设置;同时在“字体”标签中,将字号设置小一些，确定返回。

调整好图表的大小和长宽比例，一个简单的横道图制作完成（图3)。

下面红色部分是赠送的总结计划，不需要的可以下载后编辑删除～2014年工作总结及2015年工作计划(精选)XX年,我工区安全生产工作始终坚持“安全第一,预防为主，综合治理”的方针，以落实安全生产责任制为核心,积极开展安全生产大检查、事故隐患整改、安全生产宣传教育以及安全生产专项整治等活动，一年来，在工区全员的共同努力下,工区安全生产局面良好，总体安全生产形势持续稳定并更加牢固可靠。

一、主要工作开展情况(一)认真开展安全生产大检查，加大安全整治力度.在今年的安全生产检查活动中，工区始终认真开展月度安全检查和日常性安全巡视检查记录,同时顺利完成公司组织的XX年春、秋季安全生产大检查和国家电网公司组织的专项隐患排查工作。

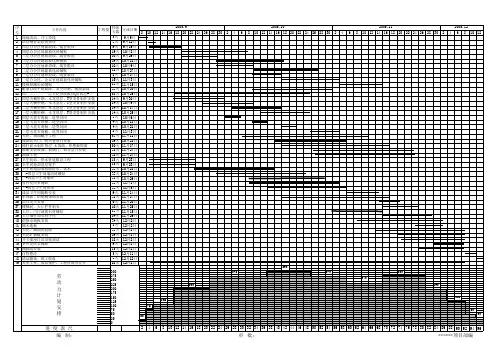

施工进度计划表（横道图）工程名称：
说明：
1、本表所有工种施工日期及人员数是按理论量标示，实际施工可能有所出入，现场必须灵活掌
2、消防及空调因工种特殊没有列到此表中，在实际施工中应合理安排穿插进行，必须在吊顶封
3、图纸深化及所有材料确认、材料样品封样必须在开工前（ 月 日）全部完成
4、因更改图纸或业主原因部分工期延后，应尽量调整保证总工期，因更改图纸或业主原因大部
进度计划 工期：**日
灵活掌握严格控制日期
吊顶封板前全部完成隐蔽施工，并完成所有功能检测因大部分施工工期延后，从延后之日起整体工期顺延
制表日期：20**年**月**日。

如何利用Excel绘制施工进度横道图
1. 打开Excel表格，新建表格数据文件
按三列依次输入“开工日期”“施工时间”“完工日期”，再根据你手中的进度计划将其中的信息做成表格（时间是根据计划换算）如下图所示：
2. 选择A1~C8区域
（注意：完工时间可不计入图表）
点击上方的“插入”菜单，选择“图表”
在插入图表的类型中选择“条形图”中的“堆积条形图”, 点击“确定”，进度横道图就初见雏形了。

3.虽然雏形出来了
但对比我们以前所认识的横道图还是需要调整。

在坐标纵轴上单击右键，选择“设置坐标轴格式”
坐标轴位置选择“刻度线之间”，同时选中“逆序类别”
这样就把所有类别都显示出来了，并且使得图表内容的显示和我们施工计划表的输入顺序保持一致。

4. 右键选中蓝色条，单击，在菜单上选择“设置数据系列格式
将线条和颜色都设置成“无”，即“无填充”和“无线条”
再把每项工作的持续时间显示出来，将“数据标签”打钩
这样就大功告成了，生成施工进度计划横道图，大家还可以根据自己的喜好去调整，如图所示：。
