使用Photo View360渲染功能可以使solidworks模型具有特殊品质的逼真效果和图像。
一、渲染步骤：1、放置模型：使用标准视图或使用放大，旋转和移动模型的位置，使需要渲染的零件或者装配体处于一个理想的视图位置。
2、应用材质：在零件、特征或模型表面上指定材质。
3、设置布景：从Photo View360预设的布景库中选择一个布景，或者根据要求设置背景与场景。
4、设置光源：从Photo View360预设的光库中选择预定义的光源，或者建立所需的光源。
5、渲染模型：在屏幕中渲染模型并观看渲染效果。
6、后处理：Photo View360输出的图像可能不是最终的要求，用户可以将输出的图像用于其他应用程序，以达到更加理想的效果。
二、编辑外观：1、基本选项设置：*应用到面*应用到特征*应用到实体*应用到零件2、高级选项设置：*照明度：用于在零件或者装配体中调整光源。
在外观类型列表中包含多种照明属性。
*表面粗糙度：可修改外观的表面粗糙度，包括多种表面粗糙度类型。
*映射：在零件或装配体文档中映射纹理外观。
可以控制材质的大小，方向和位置。
3、外观、布景、贴图：拖动外观、布景、贴图至模型，可应用到模型按“Alt”键再拖动可打开对应的属性管理器面板或对话框。
双击外观、布景、光源文件，布景或光源会附加到活动文档中。
双击贴图，贴图面板会打开，但是贴图不会插入到图形区域中。
编辑一个外观、布景、贴图或光源文件后，可通过属性管理器面板、布景编辑器保存。
三、编辑布景：编辑布景包含3个选项卡：基本、高级、PhotoView360四、光源与相机：使用光源可以极大提高渲染效果。
1、环境光源：从所有方向均匀照亮模型。
系统默认是白色光源，可根据情况调色，拖动滑块控制光源强度，数值0~1之间，数值越高，光源强度就越高。
低强度光源高强度光源2、线光源：从距离模型无限远的位置发射的光线，可以认为是从单一方向发射的，由平行光组成的准直光源，线光源中心照射到模型的中心。
Solidworks如何⽣成爆炸图
1 ⾃动爆炸
点击"爆炸视图"按钮,然后全部选中装配体(被选中的零件会变为蓝⾊,全部选中即全部变⾊)然后在组成偶尔的爆炸窗⼝中下拉,点击应⽤.
再点击完成
回到装配体⾯板,右击该装配体,点击动画解除爆炸
随后即可形成动画,但是效果很不理想,零件只是做简单的平移⽽已,没有考虑⼲涉.
回到爆炸视图,我们可以查看爆炸步骤(从图中可以发现只有⼀条链,⼏个组和⼏个零件,⽐如组2有两个螺钉,组1也是两个螺钉)
2 ⼿动爆炸,我们点击了爆炸视图之后,左侧的爆炸步骤是空的,我们选中四个螺钉(不是所有零件,只是四个螺钉),然后出现了⼀个新的三维坐标,⿏标放到这个三维坐标上⾯,我们再点击向上拉,拉到合适的位置,松开⿏标,即可发现爆炸步骤⾥⾯多了⼀个"链1",⾥⾯有"组1",恰好是我们刚才移动的四个螺钉
⽤刚才的⽅法逐个拆除零部件
可惜的是这种⽅法也不能实现"物质动⼒",不会考虑⼲涉.。
![[原创]solidworks贴图和渲染技巧](https://img.taocdn.com/s1/m/9873253508a1284ac9504392.png)
[原创]solidworks贴图和渲染技巧sw贴图和渲染技巧总结1.我们贴图时可以选择掩码颜色，从而过滤掉图片背景色主要用于帖商标和特殊标志。
2.贴图要在零件上帖，到装配体里面后就不好定位了。
二.渲染技巧1.我们出图片是要用渲染工具渲染后另存为图片，这样效果很好看。
2.金属材质可以在渲染状态下看出来，并且效果很好，而外观纹理都是在正常的状态下显示的。
3.我们还可以加入环境灯光(点、线、多点、聚光灯)来控制贴图的效果。
4.我们还可以在不同场景里面仿真，但要注意大小、角度、远近等，最终要使二者和谐统一。
5.Solidworks2008版以上，使用右边外观库来定义外观时，要想逐个面染色，要先选中面，然后再从库中拖出。
sw2008台灯渲染技巧展示作者:danilso 发布时间:2009-09-01 浏览:5097一般画灯具灯罩如果有贴图时如何作出半透明透光效果试过用半透明材质但贴图的色彩会降低不好看,后来用如下方法解决分享，与广大爱好者分享灯泡玻璃材质无光台灯处于关灯状态灯泡加上区域光源材质灯泡发亮台灯点亮但灯罩不透光灯罩加入霓虹灯白色发光灯罩加上透光，就有了逼真的感觉。
solidworks水滴渲染案例作者:叮当发布时间:2012-09-27 浏览:1942 1.绘制下图所示的波浪线，波浪线的两个点关于中心线对称:2.使用旋转草图，旋转绘制好的波浪线，如下图所示;3.建立环境(水池)模型，注意，实体部分应该与水有所重叠，否则渲染后会出现斑点。
这是由于solidworks软件中曲面是多个平面组成的，即使两个相同的曲面由于建模步骤不同也会在显示的时候有无规律间隙和重叠。
如下图所示;4.给水池添加一材质，在“工具/插件”中启动Photoworks ，然后在实体中选择水池的实体，点击材质选项。
点“+”打开金属菜单双击应用材质。
如下图所示:5.选中水的实体，同样打开材质选项，在材质列表中找到透明玻璃，然后右键选择编辑。

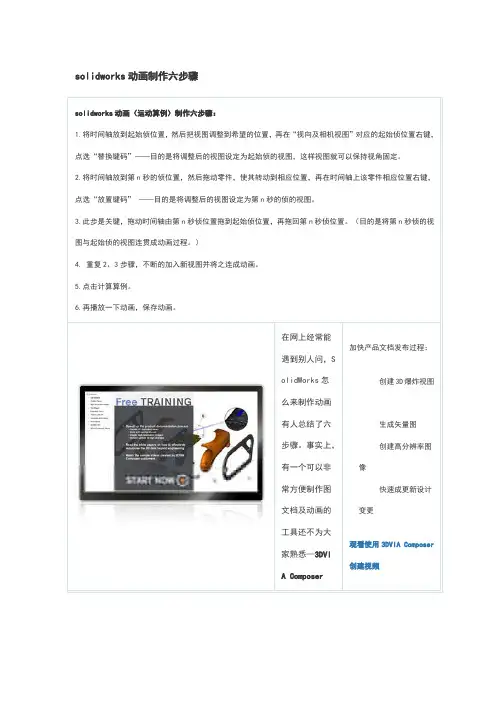

solidworks动画制作六步骤
solidworks动画（运动算例）制作六步骤：
1.将时间轴放到起始侦位置，然后把视图调整到希望的位置，再在“视向及相机视图”对应的起始侦位置右键，点选“替换键码”——目的是将调整后的视图设定为起始侦的视图，这样视图就可以保持视角固定。
2.将时间轴放到第n秒的侦位置，然后拖动零件，使其转动到相应位置，再在时间轴上该零件相应位置右键，点选“放置键码” ——目的是将调整后的视图设定为第n秒的侦的视图。
3.此步是关键，拖动时间轴由第n秒侦位置拖到起始侦位置，再拖回第n秒侦位置。
（目的是将第n秒侦的视图与起始侦的视图连贯成动画过程。
）
4. 重复2、3步骤，不断的加入新视图并将之连成动画。
5.点击计算算例。
6.再播放一下动画，保存动画。
在网上经常能
遇到别人问，S olidWorks怎
么来制作动画有人总结了六步骤。
事实上，有一个可以非常方便制作图文档及动画的工具还不为大家熟悉—3DVI A Composer 加快产品文档发布过程：
创建3D爆炸视图
生成矢量图
创建高分辨率图像
快速成更新设计变更
观看使用3DVIA Composer 创建视频。
自动间距实体在一个步骤中爆炸多个实体时，您可以沿轴对它们进行均分。
自动调整实体间距：1. 选择两个或更多实体。
2. 在选项下，选择拖动后自动调整实体间距。
3. 拖动三重轴臂杆来爆炸实体。
当您拖动这些实体时，其中一个实体保持在原位，软件会沿着相同的轴自动调整剩余实体的间距，使之相等。
•您可以使用拖动控标来移动这些实体，以及更改它们在链中的顺序。
•您可以更改自动调整的间距。
在PropertyManager 的选项下，移动调整实体链之间的间距滑杆。
编辑爆炸步骤（多体零件）您可以编辑要添加、删除或重新定位实体的爆炸步骤。
您可以在生成爆炸视图时或保存爆炸视图之后编辑爆炸步骤。
要打开以前保存的爆炸视图，请在ConfigurationManager 中右键单击爆炸视图，然后单击编辑特征。
您可以在不重新打开PropertyManager 的情况下沿其当前轴重新定位项目。
在ConfigurationManager 中，展开爆炸视图，然后选择您要更改的步骤。
通过控标拖动项目。
欲编辑爆炸步骤：1. 在PropertyManager 中的爆炸步骤下，右键单击爆炸步骤，然后单击编辑步骤。
三重轴显示在图形区域，拖动控标显示在实体上。
2. 根据需要重新定位实体：•要沿当前轴移动实体，请拖动控标。
•要更改实体爆炸所沿的轴，请单击三重轴上的一个轴，然后单击应用。
爆炸距离保持相同，但沿新轴应用。
3. 根据需要进行以下更改：•选择实体以添加到爆炸步骤。
•通过用右键单击并选取删除从步骤中删除实体。
•更改设置。
•更改选项。
4. 单击应用来预览更改。
单击撤消不必要的更改。
5. 单击完成以完成此操作。
添加爆炸直线若想将爆炸直线添加到爆炸视图，使用爆炸直线草图（一种3D 草图）。
欲插入爆炸直线草图：1. 单击爆炸直线草图（装配体工具栏）或插入> 爆炸直线草图。
爆炸草图工具栏出现。
布路线激活，步路线PropertyManager 打开。
2. 使用以下添加爆炸直线：•步路线（爆炸草图工具栏）•转折线（爆炸草图工具栏）•其他3D 草图工具（草图工具栏）爆炸直线草图中的所有直线以幻影线显示。
Solidworks如何制作动画11点击窗⼝下⽅的"运动算例1"可以弹出动画的⾯板，右击该"运动算例1"还可以对这个动画窗⼝重命名等操作。
2 我们从最简单的动画开始，假设图⽰装配体，想要把它从完全收缩到完全张开，再收回做成⼀个动画3 我们知道只有在物资动⼒的情况下移动零部件才能实现带动4 单纯的标准拖动并不会考虑限制（这在制作动画的时候⼀般是不允许的，因为我们要的是模拟真实的运动，⽽真实的运动不可能拖出来）5 然⽽在运动算例中物资动⼒并不可选（也就是说我们不可能在物资动⼒的情况下拖动⼀下，然后到⼀个新的时间点）6 所以我们必须在正常编辑的情况下拉到⼀个合适的位置，然后保存这个状态，然后⽣成动画，⽽不是在动画窗⼝中随意的拖动，这样很容易造成实际并不存在的运动（⽐如⼲涉），具体的操作步骤如下：在物质动⼒的情况下移回起始点，注意此时是在"模型"状态⽽不是"运动算例1"，然后点击移动零部件的对勾表⽰移动完成随后出现了运动算例2，并且第⼀帧的状态就是我们刚才调好的完全缩回的状态。
（注意"运动算例1"仍然是我们没有缩回之前的状态，我们不管他）然后回到模型窗⼝，拖动到图中所⽰的位置（第⼀层刚被拉开，第⼆层还没有开始被拉动），有⼈可能会问，我怎么知道拖动到什么地步刚好拉完第⼀层？这个问题很简单，因为我们是往回拖，先全部拖出来，然后⿏标按住第⼆层往回拖，即可把第⼆层全部拖回去了，⽽第⼀层⼀定是全部拖出来了。
我们要的只是这个结果，完成之后还是点击对勾，移动完成。
还是右击"运动算例1"⽣成新的运动算例，然后就有了"运动算例3"我们在第⼀帧上⾯（只有第⼀帧）任意⼀个菱形上⿏标左键单击，该菱形会变⾊，然后右击选择"选择所有"，然后所有菱形都变⾊了。
然后右击选择"复制"回到"运动算例2"，在希望的位置（⽐如第四秒）的地⽅右击粘贴，会发现此时第0秒到第4秒的时间段已经被填满了。
Solidworks动画完全教程动画是用连续的图片来表述物体的运动，给人的感觉更直观和清晰。
SolidWorks利用自带插件Motion可以制作产品的动画演示，并可做运动分析。
本章主要介绍运动算例简介、装配体爆炸动画、旋转动画、视像属性动画、距离和角度配合动画以及物理模拟动画。
重点与难点1运动算例简介2装配体爆炸动画3旋转与视像动画4距离与角度配合动画5物理模拟动画solidworks2013动画设计概述运动算例简介运动算例是装配体模型运动的图形模拟，可将诸如光源和相机透视图之类的视觉属性融合到运动算例中。
可从运动算例使用MotionManager运动管理器，此为基于时间线的界面，包括以下运动算例工具。
1)动画(可在核心SolidWorks内使用):可使用动画来演示装配体的运动，例如添加马达来驱动装配体一个或多个零件的运动;使用设定键码点在不同时间规定装配体零部件的位置。
2)基本运动(可在核心SolidWorks内使用):可使用基本运动在装配体上摸仿马达、弹黄、碰撞以及引力，基本运动在计算运动时考虑到质量。
3)运动分析(可在SolidWorks premium的SolidWorks Motion插件中使用):可使用运动分析在装配体上精确模拟和分析运动单元的效果(包括力、弹簧、阻尼以及摩擦).运动分析使用计算能力强大的动力求解器，在计算中考虑到材料属性、质量及惯性。
solidworks时间线时间线是动画的时间界面，它显示在动画【特征管理器设计树】的右侧。
当定位时间栏、在图形区域中移动零部件或者更改视像属性时，时间栏会使用键码点和更改栏显示这些更改。
时间线被竖直网格线均分，这些网络线对应于表示时间的数字标记。
数字标记从00:00:00开始，其间距取决于窗口的大小。
例如，沿时间线可能每隔1秒、2秒或者5秒就会有1个标记，如图10-1所示。
如果需要显示零部件，可以沿时间线单击任意位置，以更新该点的零部件位置。
SolidWorks渲染教程solidworks教程资料：SolidWorks中的插件PhotoView可以对三维模型进行光线投影处理，并可形成十分逼真的渲染效果图。
PhotoView 360可产生SolidWorks模型具有真实感的渲染。
渲染的图像组合包括在模型中的外观、光源、布景及贴图。
本章主要介绍编辑布景、设置光源、添加外观、添加贴图以及图像输出。
重点与难点.布景与光源.外观与贴图.图像输出solidworks布景布景是由环绕Solid Work“模型的虚拟框或者球形组成，可以调整布景壁的大小和位置。
此外，可以为每个布景壁切换显示状态和反射度，并将背景添加到布景。
选择【PhotoVew360】【编辑布景】菜单命令，弹出【编辑布景】属性管理器，如图18-1所示。
1.【基本】选项卡1)【背景】选项组。
随布景使用背景图像，这样在模型背后可见的内容与由环境所投射的反射不同。
背景类型包括如下内容。
【无】:将背景设定到白色。
【颜色】:将背景设定到单一颜色。
【梯度】:将背景设定到由顶部渐变颜色和底部渐变颜色所定义的颜色范围。
【图像】:将背景设定到选择的图像。
【使用环境】:移除背景，从而使环垅可见。
.【背景颜色】:将背景设定到单一颜色。
图I1:.【保留背景】:在背景类型是彩色、渐变或图像时可供使用。
2)【环境】选项组。
选取任何球状映射为布景环境的图像。
3)【楼板】选项组。
.【楼板反射度】:在楼板上显示模型反射。
.【楼板阴影】:在楼板上显示模型所投射的阴影。
.【将楼板与此对齐】:将楼板与墓准面对齐。
.【反转楼板方向】:绕楼板移动虚拟天花板180度。
.【楼板等距】:将模型高度设定到楼板之上或之下。
.【反转等距方向】:交换楼板和模型的位置。
2.【高级】选项卡弹出【颜色】属性管理器，如图18-8所示。
1.【颜色/图象】选项卡1)【所选几何体】选项组。
.【应用到零部件层】(仅用于装配体):选择该单选按钮，则进行设且时，对于所选择的实体，更改颜色以所指定的配A应用到零部件文件。

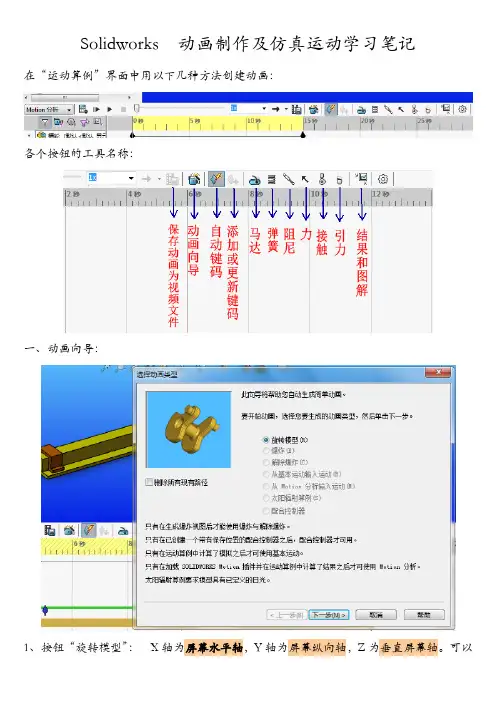

Solidworks动画制作及仿真运动学习笔记在“运动算例”界面中用以下几种方法创建动画：各个按钮的工具名称：一、动画向导：1、按钮“旋转模型”：X轴为屏幕水平轴，Y轴为屏幕纵向轴，Z为垂直屏幕轴。
可以创建绕上述轴向旋转的动画。
2、“爆炸”、“解除爆炸”：创建爆炸和解除爆炸动画。
前提是模型中已经创建了“爆炸视图”。
二、视向动画：1、在“视向及相机视图”一栏，分别在起始位置和终点位置（时间点）设置视向（正视向或拖动后的任意视向）键码，即可创建模型在两个视向间的演示动画。
2、同时可以创建柔性装配体的两个状态，从而做出既视向旋转又部件运动的动画效果。
3、柔性装配体的两个状态可以是拖动的状态，也可以是“约束改变”（如距离、角度等）的两个状态。
三、通过改变某个零件或子装配体的运动“约束”（如距离、角度等）来创建动画：方法：在相应的配合行，在不同时间点“放置键码”，双击键码，编辑“约束”数值，从而创建动画。
四、创建装配体“动态剖切动画”：方法：在剖切方向设置一个垂直面，在这个面上画一个二维轮廓图，再创建“装配体特征”中的“拉伸切除”，选中要切除的零部件，再设置时间点以及键码的状态，即可创建剖切动画。
五、马达动画：方法：在“运动算例”界面，点击“马达”按钮，为某个零件设置马达参数，（旋转或直线马达），在指定的时间点放置键码，从而做出马达动画。
六、切割运动动画方法：创建两个方向的切除特征，设置不同时间点，放置键码。
（参照视频或实例）。
七、关联（直线）运动动画方法：通过添加约束（几何关系）：设置装配体中两个零件的关联要素（使得B零件中的自由端与A零件的某个面或线或点关联），形成约束，从而得到A零件的运动带动B零件的运动。
（参照视频或实例）八、关联（弹簧）运动动画九、路径配合及路径配合马达图1、设置路径配合图2、设置路径配合马达图3、设置时间键码等（上坡前压缩重合约束）十、用“接触”工具创建动画图1、添加旋转马达图2、“接触”按钮图3、设置两个接触的零件十一、实例：印刷机械中布料绕辊子运动（见视频文件）十二、实例：螺旋绕圈（见视频文件）2020-02-19新冠病疫期宅家学习。
sw贴图和渲染技巧总结1.我们贴图时可以选择掩码颜色，从而过滤掉图片背景色主要用于帖商标和特殊标志。
2.贴图要在零件上帖，到装配体里面后就不好定位了。
二.渲染技巧1.我们出图片是要用渲染工具渲染后另存为图片，这样效果很好看。
2.金属材质可以在渲染状态下看出来，并且效果很好，而外观纹理都是在正常的状态下显示的。
3.我们还可以加入环境灯光（点、线、多点、聚光灯）来控制贴图的效果。
4.我们还可以在不同场景里面仿真，但要注意大小、角度、远近等，最终要使二者和谐统一。
5.Solidworks2008版以上，使用右边外观库来定义外观时，要想逐个面染色，要先选中面，然后再从库中拖出。
sw2008台灯渲染技巧展示作者：danilso 发布时间：2009-09-01 浏览：5097一般画灯具灯罩如果有贴图时如何作出半透明透光效果试过用半透明材质但贴图的色彩会降低不好看,后来用如下方法解决分享，与广大爱好者分享灯泡玻璃材质无光台灯处于关灯状态灯泡加上区域光源材质灯泡发亮台灯点亮但灯罩不透光灯罩加入霓虹灯白色发光灯罩加上透光，就有了逼真的感觉。
solidworks水滴渲染案例作者：叮当发布时间：2012-09-27 浏览：19421.绘制下图所示的波浪线，波浪线的两个点关于中心线对称：2.使用旋转草图，旋转绘制好的波浪线，如下图所示;3.建立环境（水池）模型，注意，实体部分应该与水有所重叠，否则渲染后会出现斑点。
这是由于solidworks 软件中曲面是多个平面组成的，即使两个相同的曲面由于建模步骤不同也会在显示的时候有无规律间隙和重叠。
如下图所示;4.给水池添加一材质，在“工具/插件”中启动Photoworks ，然后在实体中选择水池的实体，点击材质选项。
点“+”打开金属菜单双击应用材质。
如下图所示：5.选中水的实体，同样打开材质选项，在材质列表中找到透明玻璃，然后右键选择编辑。
如图所示，更改水的颜色，加一点蓝色。
solidworks如何渲染第一步：添加渲染插件点击菜单工具>插件，弹出如下表，选择其中的photo view 360，左右两个框都选.然后在顶部工具栏中就会添加渲染工具栏第二步：编辑材质按图中由左到右的顺序：编辑外观是材质，编辑布景是环境，编辑贴图是贴图，剩下的都和渲染效果有关，看solidworks帮助吧，我就不赘述了。
编辑外观的其它方法：在零件实体上右键弹出编辑窗口，其中可选零件里上下不同层次的实体的材质，如面、凸台、实体、零件（整个）.或者单击选中零件实体，在右侧边栏中选择哪个彩色球，即可调出三个同时编辑。
其效果如下所示这时你就可以编辑材质了，在右侧选择某个系统材质，在左侧进行调节，然后打勾确定。
第三步：编辑布景点击编辑布景按钮，或者在屏幕顶部中央的工具区域的右侧选择布景，如图所示第四步：编辑贴图方法同上第五步：设置透视图如需更改透视的深度，可在菜单视图>修改>透视图中设置数值。
第六步：将以上设置完成后，就可以调整视角进行渲染了。
点击预览窗口查看效果，确定后再点击最终渲染，完全渲染出后点击保存图像。
199条建筑设计知识1. 公共建筑通常以交通、使用、辅助三种空间组成2. 美国著名建筑师沙利文提出的名言‘形式由功能而来’3. 密斯.凡.德.罗设计的巴塞罗那博览会德国馆采用的是‘自由灵活的空间组合’开创了流动空间的新概念4. 美国纽约赖特设计的古根海姆美术馆的展厅空间布置采用形式是串联式5. 电影放映院不需采光6. 点式住宅可设天井或平面凹凸布置可增加外墙面，有利于每层户数较多时的采光和通风7. 对结构形式有规定性的有大小和容量、物理环境、形状的规定性8. 功能与流线分析是现代建筑设计最常用的手段9. 垂直方向高的建筑需要考虑透视变形的矫正10. 橙色是暖色，而紫色含有蓝色的成分，所以偏冷；青色比黄色冷、红色比黄色暖、蓝色比绿色冷11. 同样大小冷色调较暖色调给人的感觉要大12. 同样距离，暖色较冷色给人以靠近感13. 为保持室内空间稳定感，房间的低处宜采用低明度色彩14. 冷色调给人以幽雅宁静的气氛15. 色相、明度、彩度是色彩的三要素；三元色为红、黄、蓝16. 尺度的概念是建筑物整体或局部给人的视角印象大小和其实际大小的关系17. 美的比例，必然正确的体现材料的力学特征18. 不同文化形成独特的比例形式19. 西方古典建筑高度与开间的比例，愈高大愈狭长，愈低矮愈宽阔20. ‘稳定’所涉及的要素是上与下之间的相对轻重关系的处理21. 人眼观赏规律H 18°～45°局部、细部2H 18°～27°整体3H ＜18°整体及环境22. 黄金分隔比例为1：1.61823. 通风屋面只能隔离太阳辐射不能保温，适宜于南方24. 总图布置要因地制宜，建筑物与周围环境之间关系紧凑，节约因地；适当处理个体与群体，空间与体形，绿化和小品的关系；合理解决采光、通风、朝向、交通与人流的组织25. 热水系统舒适稳定适用于居住建筑和托幼蒸汽系统加热快，适用于间歇采暖建筑如会堂、剧场26. 渐变具有韵律感27. 要使一座建筑显得富有活力，形式生动，在构图中应采用对比的手法对比的手法有轴线对比、体量对比、方向对比、虚实对比、色彩对比28. 要使柱子看起来显得细一些，可以采用暗色和冷色29. 巴西国会大厅在体型组合中采用了对比与协调的手法30. 展览建筑应使用穿套式的空间组合形式31. 室外空间的构成，主要依赖于建筑和建筑群体组合32. 在意大利威尼斯的圣马可广场的布局中，采用了强调了各种空间之间的对比33. 当坡地坡度较缓时，应采用平行等高线布置34. 建筑的有效面积=建筑面积-结构面积35. 加大开窗面积的方法来解决采光和通风问题较易办到36. 中国古代木结构大致可分为抬梁式、穿斗式和井干式三种37. 建筑构图原理的基本范畴有主从与重点、对比与呼应、均衡与稳定、节奏与韵律和比例与尺度38. 建筑构图的基本规律是多样统一39. 超过8层的建筑中，电梯就成为主要的交通工具了40. 建筑的模数分为基本模数、扩大模数和分模数41. 建筑楼梯梯段的最大坡度不宜超过38°42. 住宅起居室、卧室、厨房应直接采光，窗地比为1/7，其他为1/1243. 住宅套内楼梯梯段的最小净宽两边墙的0.9M，一边临空的0.75M住宅室内楼梯踏步宽不应小于0.22M，踏步高度不应小大0.20M44. 住宅底层严禁布置火灾危险性甲乙类物质的商店，不应布置产生噪声的娱乐场所45. 地下室、贮藏室等房间的最低净高不应低于2.0米46. 室内坡道水平投影长度超过15米时，宜设休息平台47. 外墙内保温所占面积不计入使用面积烟道、风道、管道井不计入使用面积阳台面积不计入使用面积壁柜应计入使用面积48. 旋转楼梯两级的平面角度不大于10度，且每级离内侧扶手中心0.25处的踏步宽度要大于0.22米49. 两个安全出口之间的净距不应小于5米50. 楼梯正面门扇开足时宜保持0.6米平台净宽，侧墙门口距踏步不宜小于0.4米，其门扇开足时不应减少梯段的净宽35. 加大开窗面积的方法来解决采光和通风问题较易办到36. 中国古代木结构大致可分为抬梁式、穿斗式和井干式三种37. 建筑构图原理的基本范畴有主从与重点、对比与呼应、均衡与稳定、节奏与韵律和比例与尺度38. 建筑构图的基本规律是多样统一39. 超过8层的建筑中，电梯就成为主要的交通工具了40. 建筑的模数分为基本模数、扩大模数和分模数41. 建筑楼梯梯段的最大坡度不宜超过38°42. 住宅起居室、卧室、厨房应直接采光，窗地比为1/7，其他为1/1243. 住宅套内楼梯梯段的最小净宽两边墙的0.9M，一边临空的0.75M住宅室内楼梯踏步宽不应小于0.22M，踏步高度不应小大0.20M44. 住宅底层严禁布置火灾危险性甲乙类物质的商店，不应布置产生噪声的娱乐场所45. 地下室、贮藏室等房间的最低净高不应低于2.0米46. 室内坡道水平投影长度超过15米时，宜设休息平台47. 外墙内保温所占面积不计入使用面积烟道、风道、管道井不计入使用面积阳台面积不计入使用面积壁柜应计入使用面积48. 旋转楼梯两级的平面角度不大于10度，且每级离内侧扶手中心0.25处的踏步宽度要大于0.22米49. 两个安全出口之间的净距不应小于5米50. 楼梯正面门扇开足时宜保持0.6米平台净宽，侧墙门口距踏步不宜小于0.4米，其门扇开足时不应减少梯段的净宽35. 加大开窗面积的方法来解决采光和通风问题较易办到36. 中国古代木结构大致可分为抬梁式、穿斗式和井干式三种37. 建筑构图原理的基本范畴有主从与重点、对比与呼应、均衡与稳定、节奏与韵律和比例与尺度38. 建筑构图的基本规律是多样统一39. 超过8层的建筑中，电梯就成为主要的交通工具了40. 建筑的模数分为基本模数、扩大模数和分模数41. 建筑楼梯梯段的最大坡度不宜超过38°42. 住宅起居室、卧室、厨房应直接采光，窗地比为1/7，其他为1/1243. 住宅套内楼梯梯段的最小净宽两边墙的0.9M，一边临空的0.75M住宅室内楼梯踏步宽不应小于0.22M，踏步高度不应小大0.20M44. 住宅底层严禁布置火灾危险性甲乙类物质的商店，不应布置产生噪声的娱乐场所45. 地下室、贮藏室等房间的最低净高不应低于2.0米46. 室内坡道水平投影长度超过15米时，宜设休息平台47. 外墙内保温所占面积不计入使用面积烟道、风道、管道井不计入使用面积阳台面积不计入使用面积壁柜应计入使用面积48. 旋转楼梯两级的平面角度不大于10度，且每级离内侧扶手中心0.25处的踏步宽度要大于0.22米49. 两个安全出口之间的净距不应小于5米50. 楼梯正面门扇开足时宜保持0.6米平台净宽，侧墙门口距踏步不宜小于0.4米，其门扇开足时不应减少梯段的净宽51. 入地下车库的坡道端部宜设挡水反坡和横向通长雨水篦子52. 室内台阶宜150*300；室外台阶宽宜350左右，高宽比不宜大于1：2.553. 住宅公用楼梯踏步宽不应小于0.26M，踏步高度不应大于0.175M54. 梯段宽度不应小于1.1M（6层及以下一边设栏杆的可为1.0M），净空高度2.2M55. 休息平台宽度应大于梯段宽度，且不应小于1.2M，净空高度2.0M56. 梯扶手高度0.9M，水平段栏杆长度大于0.5M时应为1.05M57. 楼梯垂直杆件净空不应大于0.11M，梯井净空宽大于0.11M时应采取防护措施58. 门洞共用外门宽1.2M，户门卧室起居室0.9M，厨房0.8M，卫生间及阳台门0.7M，所有门洞高为2.0M59. 住宅层高不宜高于2.8M60. 卧室起居室净高≥2.4M，其局部净高≥2.1M（且其不应大于使用面积的1/3）61. 利用坡顶作起居室卧室的，一半面积净高不应低于2.1M利用坡顶空间时，净高低于1.2M处不计使用面积；1.2--2.1M计一半使用面积；高于2.1M全计使用面积62. 放家具墙面长3M，无直接采光的厅面积不应大于10M263. 厨房面积Ⅰ、Ⅱ≥4M2；Ⅲ、Ⅳ≥5M264. 厨房净宽单面设备不应小于1.5M；双面布置设备间净距不应小于0.9M65. 对于大套住宅，其使用面积必须满足45平方米66. 住宅套型共分四类使用面积分别为34、45、56、68M267. 单人卧室≥6M2；双人卧室≥10M2；兼起居室卧室≥12M2；68. 卫生间面积三件3M2；二件2--2.5M2；一件1.1M269. 厨房、卫生间净高2.2M70. 住宅楼梯窗台距楼地面净高度低于0.9米时，不论窗开启与否，均应有防护措施71. 阳台栏杆净高1.05M；中高层为1.1M(但要＜1.2)；杆件净距0.1172. 无外窗的卫生间应设置防回流构造的排气通风道、预留排气机械的位置、门下设进风百叶窗或与地面间留出一定缝隙73. 每套应设阳台或平台、应设置晾衣设施、顶层应设雨罩；阳台、雨罩均应作有组织排水；阳台宜做防水；雨罩应做防水74. 寒冷、夏热冬冷和夏热冬暖地区的住宅，西面应采取遮阳措施75. 严寒地区的住宅出入口，各种朝向均应设防寒门斗或保温门76. 住宅建筑中不宜设置的附属公共用房有锅炉房、变压器室、易燃易爆化学物品商店但有厨房的饮食店可设77. 住宅设计应考虑防触电、防盗、防坠落78. 跃层指套内空间跨跃两楼层及以上的住宅79. 在坡地上建住宅，当建筑物与等高线垂直时，采用跌落方式较为经济80. 住宅建筑工程评估指标体系表中有一级和二级指标81. 7层及以上（16米）住宅必须设电梯82. 宿舍最高居住层的楼地面距入口层地面的高度大于20米时，应设电梯83. 医院病房楼，设有空调的多层旅馆，超过5层的公建室内疏散楼梯，均应设置封闭楼梯间（包括首层扩大封闭楼梯间）设歌舞厅放映厅且超过3层的地上建筑，应设封闭楼梯间。
SolidWorks的渲染功能非常强大，手把手让你成为渲染高手2014-05-16 作者：王骏•添加收藏SolidWorks的渲染功能非常强大，甚至可以做到以假乱真的效果，比如这样：下面，我们就来看一下如何做到这样的渲染效果。
1.建模画一些球，很快就能完成，一个个像土鸡蛋一样：2.渲染前处理主要包括设定光源，相机视图，透视效果，材料，Photoview设定，背景等等。
首先关于材料，我选用的是modo的材质库，根据自己的喜好逐个添加玻璃材料，不过添加完后好像更丑了~变成了透明的球，这是因为modo材质库只能经过渲染后才能看到效果。
然后添加光源，并且一定打开图示中的选项，这样才能在渲染的时候起作用哦，不然只能在SolidWorks中看得到光源效果，然后将焦点对准模型，调整照射的范围，其他选项可以暂时选择默认的。
（具体的选项代表的内容可以进到在线帮助中查看，这里不多做描述）为了添加真实的视觉效果—让它们表现出近大远小，所以我们需要使用相机视图，插入相机，然后拖动相机上黑色的箭头并且通过预览调整好视角。
至于景深，就是照相机中的对焦，可以表现出对焦物体清晰，其他部分模糊的感觉，更符合真实的视角。
下面我们添加布景，这里使用的是“院落背景”，而在2014版中，新添加了“图案地板”这个超好用的选项，我们的零件终于能安安稳稳的放在地上了，不像之前一样漂浮在空中。
然后通过如下的方式打开相机视图，设定进行到这儿的时候，我们就可以进入到渲染前处理的最后一步了：photoview360选项设定。
关于这些设定，可以打开“动态帮助“或者进入SolidWorks 的在线帮助中查看，解释的非常详细，这里提一下输出的图片格式，建议采用高HDR （高动态图像格式）进行输出，这样能够将之前photoview 选项设定表现出来（因为有的图片格式是无法显示出某些设定的效果哦）。
3.渲染我们可以通过预览窗口先初步的看一下渲染的图片视角或者光泽度等等效果是否是自己需要的，再进行最终渲染。
Solidworks的动画和渲染技巧与技术动画和渲染是设计领域中必不可少的工具，能够将设计理念转化为生动的视觉展示。
Solidworks是一款著名的三维CAD软件，不仅可以用于构建模型和进行分析，还具有强大的动画和渲染功能。
本文将展示一些Solidworks中实用的动画和渲染技巧与技术，帮助设计师通过精彩的动画和逼真的渲染来展示自己的设计作品。
一、动画1. 使用装配模型Solidworks中的装配模型允许用户将多个零件组合成一个完整的装配体，通过模拟零件之间的运动关系以及外部作用力的影响，可以创建出逼真的动画效果。
在动画制作过程中，我们可以使用装配模型来模拟产品的使用场景，展示其功能和运作原理。
2. 设置关键帧和曲线关键帧和曲线是动画制作过程中的重要概念。
Solidworks中，我们可以通过在时间轴上设置关键帧来确定物体在不同时间点的状态和位置，通过调整关键帧之间的曲线，可以实现平滑的运动过渡效果。
合理设置关键帧和曲线可以使动画更加流畅和自然。
3. 使用动画驱动器动画驱动器是Solidworks中一个非常有用的功能，它可以根据用户定义的规则自动生成动画效果。
例如，我们可以设置驱动器使得组件跟随特定路径移动，或者根据时间变化来调整模型的形状。
这种方法可以大大提高动画效果的制作效率。
二、渲染1. 调整材质和纹理Solidworks中提供了丰富的材质和纹理库，用户可以根据需要选择合适的材质和纹理来增加模型的真实感。
此外，我们还可以通过调整材质的属性，如反射率、折射率和光泽度等，来使渲染效果更加逼真。
2. 设置光照合理的光照设置对于渲染效果至关重要。
在Solidworks中，我们可以添加不同类型的光源，并调整光源的亮度、颜色和位置来模拟真实世界中的光照环境。
此外，还可以设置阴影和反射来增强渲染效果。
3. 使用环境效果环境效果（Environmental Effects）是Solidworks中一个强大的渲染功能，它可以模拟出各种环境效果，如雾气、自然光和全局光照等。
SolidWorks Animator 动画制作一例solidworks是一款功能强大的中高端CAD软件，方便快捷是其最大特色，特别是自solidworks2001后内置的animator插件，秉承solidworks一贯的简便易用的风格，可以很方便的生成工程机构的演示动画，让原先呆板的设计成品动了起来，用最简单的办法实现了产品的功能展示，增强了产品的竞争力以及与客户的亲和力。
光说不做不能让大家完全领略animator 的魅力，让我带大家实际做一个动画，亲身感受一下animator的方便快捷吧。
要想在solidworks中使用animator必须手动启动，系统默认在启动时没有启动animator。
方法如下：进入工具--插件--在animator前的复选框上打勾，点击确定就行了。
这时在屏幕上会出现animator的工具栏。
这样我们就启动了animator，并且以后它会和solidworks一起启动。
animator工具栏第一部分是动画设置工具，用来设置完成动画的路径，第二部分是动画播放控制工具，原理和家用的影碟机类似，第三部分是录制动画部分，可以将做好的动画渲染成影像文件，最后是屏幕捕捉部分。
另外，工具栏上的所有按钮对应的功能在屏幕顶部animator菜单中也能找到。
animator提供了动画向导，利用它可以很轻松的制作出模型旋转以及爆炸视图动画。
点击工具栏上的动画向导按钮，出现“选择动画类型”对话框，只要按照计算机提示以及帮助，就能很方便的生成旋转及爆炸动画，我就不细讲了，帮助文件讲的比我还详细。
以上的动画制作过程很简单，但是不能满足复杂的路径动画要求，这就需要对零件设置路径点来精确实现路径动画。
先说说什么是路径动画，路径动画是指零件沿着设计者指定的路径运动，零件路径的变化由路径点实现，这和3Dmax等三维动画软件的关键帧很相似，举个简单的例子，一个球从高空落地再弹起，这个过程需要两个关键帧（路径点），第一个是在球落地瞬间，另一个是球弹起后的最高点，设置好这两个关键帧（路径点），球在其间的运动轨迹由计算机计算完成，就solidworks来说，路径点就是零件由一种运动状态转为另一种运动状态的转折点，这里的运动状态是广义的，包括运动类型，极限位置，速度等等。
第9章装配体设计·109·9.2：装配体检查9.2.1案例介绍及知识要点对如图9-93所示的链轮组件进行干涉检查并修复。
图9-93干涉检查知识点✧干涉检查✧装配体中编辑零部件9.2.2 操作步骤<1>打开装配体打开光盘中的“第9章/装配体检查/干涉检查/链轮组件”SolidWorks实用教程·110·<2>干涉检查切换到【评估】工具栏，单击【干涉检查】按钮，弹出【干涉检查】属性管理器对话框，单击【计算】按钮，如图9-94所示。
图9-94 干涉检查<3>查看干涉位置单击【结果】选项组下的目录，可以显示干涉的零件，如图9-95所示，干涉1和干涉2都为轴承和轴干涉，干涉3和干涉11都为键和顶丝干涉，干涉4和干涉12都为轴和链轮，干涉5和13干涉都为链轮和键，干涉6和干涉14都为链轮和顶丝，干涉7、干涉8、干涉9和干涉10都为连接板和螺栓干涉。
图9-95 检查干涉位置<4>忽略干涉在【结果】选项组下的文本框中选中“螺栓和连接板的4个干涉、顶丝和链轮的2个干涉”，单击【忽略】按钮，单击【确定】按钮。
如图9-96所示第9章装配体设计·111·图9-96 忽略干涉<5>打开干涉零件在FeatureManager设计树中展开“轴组件”特征树，单击“轴”，在关联菜单中单击【打开零件】按钮。
如图9-97所示图9-97 查看干涉零件<6>修改干涉问题双击轴，显示轴的直径为“36”，的确与直径为“35”的孔干涉，所以修改轴的直径为“35”，如图9-98所示，单击【重新建模】按钮并回车，单击【确定】按钮，单击【保存】按钮，保存修改的零件，单击【关闭】按钮，在对话框单击【是】按钮。
SolidWorks实用教程·112·图9-98 修改干涉问题<7>再次干涉检查单击【干涉检查】按钮，弹出【干涉检查】属性管理器对话框，如图9-99所示，单击【计算】按钮，在【结果】选项组下显示“无干涉”，说明修改成功，单击【确定】按钮，单击【保存】按钮。
solidworks爆炸动画制作及时间调整
通常，我们做完爆炸视图后，想把动画保存下来。
但步骤太多，在限定的8秒时间动作太快，达不到预期的效果。
其实时间是可以自己确定。
爆炸动画本应该在运动算例制作，只是本软件人性话，自动生成键码，不需要用户重新操作。
先进入运动算例，在菜单栏“插入”中也可以。
然后点“动画导向”。
选“爆炸”或“解除爆炸”动画动作相反。
这里调时间的长度，然后完成，键码自动生成，再看看效果是否满意。
不满意的话，删除所有键码，重复操作，调整时间，直到满意！
最后保存动画！（要等一段时间）
个人觉得背景调到“单白色”效果可能好点，如果觉得动画文件太大，可以用视频软件转一下分辨率。
关于-Solidworks-制作爆炸视图和爆炸动画的详细关于 Solidworks 制作爆炸视图和爆炸动画的详细本文以Solidworks 2010 为例，详细介绍了使用Solidworks 制作机械装配图的爆炸视图和爆炸动画的方法。
使用其他Solidworks 版本的用户可以参照学习。
制作爆炸视图和爆炸动画是以一个Solidworks 的装配体为基础的，在制作前，请启动一个装配体文件。
启动后，按照如下步骤进行制作：第一步：选择“爆炸视图”。
1. 在Solidworks 2010 装配体窗口的工具栏上，有“爆炸视图”选项，单击即可，如图1所示。
2. 或者，打开菜单栏，依次选择“插入”——“爆炸视图”，如图2所示。
图1启动“爆炸视图”方法一图2 启动“爆炸视图”方法二第二步：选择第一个要分离开（或爆炸开）的零件。
以图3所示的装配体为例，选择第一个分离开的零件——最前面那个蓝色的法兰盘。
单击一下，零件会马上变色，并且在它附近出现一个“三向坐标轴”。
这个坐标轴的三个方向X、Y、Z，就是它被爆炸开后的三个走向，即它可以沿着X、Y、Z轴中的任意一个方向移动。
这个例子中，沿Z轴方向炸开会比较好看，这里让它沿Z 轴炸开。
方法：将鼠标指针放在Z轴上，这时鼠标指针会变成一个双向箭头的蓝色图标，即被选中。
然后开始拖动鼠标，它就自动沿着Z轴离开了，直到拖动到你满意的一个距离，如图4所示。
图3 选中法兰盘图4 拖动到合适的距离第三步：依次完成拖动依照第二步的方法，依次将装配体的每个零件都拖拽的合适的位置，如图5所示。
特别提醒一点：依次也可以同时选中几个零件，一起拖动。
例如图5中的，绿色和红色轮子就是同时选中并拖动的。
图5 拖拽后的位置图当全部零件都拖动到合适位置后，“爆炸步骤”一栏会显示全部的爆炸步骤，顺序从上至下。
如图6所示。
确认无误后，点击最上面的绿色“√”（如图7），完成爆炸步骤的创建。
图6 全部动画步骤图7 确定第四步：生成解除爆炸动画。
