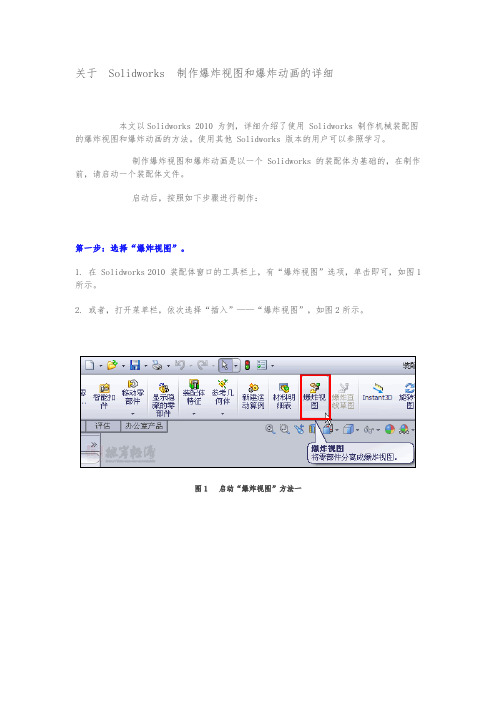

关于Solidworks 制作爆炸视图和爆炸动画的详细本文以Solidworks 2010 为例，详细介绍了使用 Solidworks 制作机械装配图的爆炸视图和爆炸动画的方法。
使用其他 Solidworks 版本的用户可以参照学习。
制作爆炸视图和爆炸动画是以一个 Solidworks 的装配体为基础的，在制作前，请启动一个装配体文件。
启动后，按照如下步骤进行制作：第一步：选择“爆炸视图”。
1. 在 Solidworks 2010 装配体窗口的工具栏上，有“爆炸视图”选项，单击即可，如图1所示。
2. 或者，打开菜单栏，依次选择“插入”——“爆炸视图”，如图2所示。
图1 启动“爆炸视图”方法一图2 启动“爆炸视图”方法二第二步：选择第一个要分离开（或爆炸开）的零件。
以图3所示的装配体为例，选择第一个分离开的零件——最前面那个蓝色的法兰盘。
单击一下，零件会马上变色，并且在它附近出现一个“三向坐标轴”。
这个坐标轴的三个方向X、Y、Z，就是它被爆炸开后的三个走向，即它可以沿着X、Y、Z轴中的任意一个方向移动。
这个例子中，沿Z轴方向炸开会比较好看，这里让它沿Z轴炸开。
方法：将鼠标指针放在Z轴上，这时鼠标指针会变成一个双向箭头的蓝色图标，即被选中。
然后开始拖动鼠标，它就自动沿着Z轴离开了，直到拖动到你满意的一个距离，如图4所示。
图3 选中法兰盘图4 拖动到合适的距离第三步：依次完成拖动依照第二步的方法，依次将装配体的每个零件都拖拽的合适的位置，如图5所示。
特别提醒一点：依次也可以同时选中几个零件，一起拖动。
例如图5中的，绿色和红色轮子就是同时选中并拖动的。
图5 拖拽后的位置图当全部零件都拖动到合适位置后，“爆炸步骤”一栏会显示全部的爆炸步骤，顺序从上至下。
如图6所示。
确认无误后，点击最上面的绿色“√”（如图7），完成爆炸步骤的创建。
图6 全部动画步骤图7 确定第四步：生成解除爆炸动画。
如图8，右键单击“装配体名称”————“动画解除爆炸”，弹出图9所示窗口。
