钢质给水管道施工 1 适用范围 适用于城市给水工程中埋地钢质给水管道的施工。 2 施工准备 2.1 技术准备 1.施工前做好施工图纸的会审，编制施工组织设计及已向有关人员进行施工技术和安全交底工作。 2.收集掌握基础资料：施工前，根据施工需要进行调查研究，收集现场地形、地貌、建筑物、各种地下管线和其他设施的情况；工程用地、交通运输及排水条件；施工供水、供电条件等基础资料。对现况管线、构筑物的平面位置和高程与施工管线的关系，经核实后，已将了解和掌握的情况标注在图纸上。 3.施工测量：完成施工交接桩、复测工作，并进行护桩及加密点布置。 4.完成对原材料和半成品检验试验工作。 2.2 材料要求 1.钢管：钢管必须具有制造厂的合格证明书，钢管的材料、规格、压力等级，加工质量应符合国家现行标准和设计规定。表面应无显著锈蚀、裂纹、斑疤、重皮和压延等缺陷。不得有超过壁厚负偏差的凹陷和机械损伤。卷焊钢管不得有扭曲和焊缝根部未焊透的现象，直焊缝卷管管节几何尺寸允许偏差应符合表3-16的规定。 注：1.D为管内径（mm），t为壁厚（mm）。 2.圆度为同端管口相互垂直的最大直径与最小直径之差。 2.钢管件 (1)弯头、异径管、三通、法兰及紧固件等应有产品合格证明，其尺寸偏差应符合现行标准，材质应符合设计要求。 (2)法兰密封面应平整光洁，无伤痕、毛刺等缺陷。螺栓与螺母应配合良好，无松动或卡涩现象。 (3)石棉橡胶、橡胶、塑料等作金属垫片时应质地柔韧、无老化变质或分层现象，表面不得有 折损、皱纹等缺陷。 (4)金属垫片的加工尺寸、精度、粗糙度及硬度应符合要求；表面无裂纹、毛刺、凹槽等缺陷。 3.给水阀门 (1)阀门必须配有制造厂家的合格证书，其规格、型号、材质应与设计要求一致，阀杆转动灵活，无卡、涩现象。经外观检查，阀体、零件应无裂纹、重皮等缺陷。 (2)对新阀门应解体检查。重新使用的旧阀门，应进行水压试验，合格后方可安装。 4.焊条：焊条应有出厂质量合格证，焊条的化学成分、机械强度应与母材相匹配，兼顾工作条件和工艺性；其质量应符合国家现行标准《碳素钢焊条》（GB/T 5117）、《低合金钢焊
交底内容： 一、管材 1、消防系统管道的管材材质必须按照图纸要求。 2、各种管道及其配件的等材料必须认真检查其外观质量，确认完好无损后方可入库。 3、各种管道及其配件的等材料在运送、储存及安装期间，应采取正确的保护措施，以确保管材在任何情况下不受破损和锈蚀。 二、质量要求 1、喷淋系统水压试验结果及使用的管材品种、规格、尺寸必须符合设计要求和施工规范规定。 2、水泵的规格型号必须符合设计要求，水泵试运转的轴承温升必须符合规定。 3、自动喷洒喷头位置，间距和方向必须符合设计要求和施工规范规定。 4、镀锌管道螺纹连接应牢固，接口处无漏油漏麻且防腐良好。 5、卡箍连接应对接平行、紧密且与管中心线垂直，螺杆露出螺母长度不大于螺杆直径的1/2。 6、现场用的支架材料，进场必须报验，现场防腐刷漆必须经过验收后才能使用，管道的弯头和三通处需要架设支吊架。 7、水平管道安装坡度在0.002～0.005之间。 8、吊架与喷头的距离不应小于300mm，距末端喷头的距离不大于750mm。 9、吊架应设在相邻喷头间的管段上，当相邻喷头间距不大于3.6m，可设1个。小于1.8m，允许隔段设置。管道支架设置原则： 9.1管道不允许由因介质通过发生作用而产生位移的部分，应设置固定支架，固
定支架要牢固地固定在可靠的结构上。 9.2在管道无垂直位移或垂直位移很小的地方，可装设活动支架或钢性支架。 9.3喷淋、喷雾系统的分支管道设置吊架，主管的每条分支管道设置一个防晃支架。 9.4管道支架设置间距： 9.5墙柱三角支撑
10、为确保现场标高，所有管道和其他专业管道撞架时，需向高处调整标高时，必须管道调整管道标高。 三、工艺流程：安装准备→支吊架预制安装→干管安装→支管安装→分层分区强
施工技术交底 参 考 样 本 一、项目部施工技术交底由项目部技术员或施工员要求向施工实施人员
进行交底。
二、施工员在分部、分项工程开工前必须了解工程概况、施工图纸、施工 组织设计及规范的相关内容。掌握施工组织设计中的工程特点、难点，主要施工工艺及施工方法，验收方法，现场组织机构设置与分工及质量、技术措施等。 三、施工技术交底应在分部、分项工程开工前进行，施工技术交底必须用 会议口头讲解并采用书面文字打印的表达形式，经双方本人签名后形成记录并纳入安装工程交工技术文件中归档。 四、在施工技术交底中，结合本工程的设计施工图纸，严格执行国家强制 性标准及相关施工及验收规范，同时按照本企业相关标准指导操作，提出针对性的技术交底生点，如：技术要求、隐蔽工程施工要求、管道的试压值、冲洗要求，风机、设备调试及试运行等。要求施工期间施工作业人员对质量进行自检，质检员进行各专业检验批验收。 五、施工员在进行施工技术交底时必须同时提出有针对性的职业健康安 全和环境保护要求，增强安全隐患防范意识和环境保护观念。 总师办 2007年3月3日 施工技术交底记录目录 一、火灾自动报警及联动控制系统 1、火灾自动报警配管 2、电线电缆穿管敷设 3、报警设备、探测器类安装 4、桥架安装 5、绝缘接地电阻测试
6、设备联动及调试 二、湿式自动喷水灭火系统 1、自动喷淋管安装 2、消防水泵接合器安装 3、喷头安装 4、报警阀及其他组件安装 5、喷淋系统试验冲洗 6、喷淋系统调试 三、室内外消防给水管道系统 1、消防给水套管制作安装 2、消防给水管道及配件安装 3、室内消火栓系统安装 4、消防给水设备安装 5、消防给水管道系统试压、冲洗、通水、试验 四、防排烟系统安装 1、金属风管及配件制作 2、金属风管及部件安装 3、风机安装 4、系统联动调试 五、室内气体灭火系统安装 六、泡沫灭火系统安装 施工技术交底记录
1、工艺流程 安装准备、管网安装、设备安装、喷头支管安装、喷头安装、通水试压调试。 2、安装准备 2.1 熟悉图纸并对照现场复核管路、设备位置、标高是否有交叉成排列不当，及时与设计人员研究解决，办理洽商手续。检查预埋式预留调是否正确，需临时剔凿应与设计土建协商好。 2.2 安装前进场设备材料检验：进场设备材料规格、型号应满足设计要求：外观整洁，无缺损、变形及锈蚀；镀锌或涂漆均匀无脱落：法兰密封面应完整光洁，无毛刺及径向沟槽；丝扣完好无损伤；水泵盘车应灵活无阻滞及异常声响；设备配件应齐全；报警阀逐个渗漏试验，阀门、喷头抽样强度、严密性试验结果应满足施工验收规范规定。 3、管网安装 3.1自动喷水灭火系统管材应根据设计要求选用，一般采用镀锌钢管及管件，当管子公称直径小于或等于100mm时，应采用螺纹连接；当管子公称直径大于 100mm 时，可采用法兰连接和焊接，焊口内外表面场作好防腐。 3.2 管道安装前应校直管子并清除内部杂物，停止安装时已安装的管道敞口应封堵好。如需在镀锌管上开孔焊接时应提前预制，必要时管道两端采用法兰活接，焊接后做完清理防腐再安装。严禁在已安装好的镀锌管道上开孔施焊。 3.3 管道穿过伸缩缝时应设置柔性短管，管道水平安装宜设 0.002～0.005 的坡度，坡向泄水装置。 3.4 自动喷水灭火系统管道支吊架选材及做法应满足施工图册要求，支吊架最大间距符合下列规定： 3.5 干管安装 3.5.1 喷洒干管用法兰连接，每根配管长度不宜超过6m，直管段可把几根连接在一起使用倒链安装，但不宜过长。也可调直后编号依顺序安装，吊装时应先吊起管道一端，待稳定后再吊起另一端。 3.5.2 管道连接紧固法兰时，检查法兰端面是否干净。采用 3～5mm 的橡胶垫片。法兰螺栓的规格应符合规定。紧固螺栓应先紧固最不利点，然后依次对称紧固。法兰接口应安装在易拆装的位置。
管道安装工程安全技术交底
关于技术交底的要求 1.技术交底的目的是使施工人员明确工程概况、合同文件、设计意图及设计中采用的新技术、新工艺、新材料；明确工程的各项技术要求、质量验收标准、工艺标准、各结构物的详细尺寸和标高、材料规格和数量等，确保施工过程满足质量、技术、工艺要求，安全顺利的完成施工任务。 2.技术交底分为会议交底、书面交底和岗位技术交底三种形式。 3.施工方案交底应采用会议交底，由项目总工主持，项目部有关人员、施工队长及施工队技术人员等参加。主要对施工组织设计或施工方案及施工方案中的重点细节作专题介绍和详细说明，提出具体实施办法和要求，对施工质量控制与技术安全保证措施作详细交底。参加会议人员对技术交底不明确或实施困难的问题（包括施工场地、施工机械、施工进度安排、施工部署、施工流水段划分、劳动力安排、施工工艺等）应及时提出，会议对提出的问题应逐一解答，并落实安排。 4.施工工艺的技术交底应采用书面交底，项目部或施工队向工班就分项工程或工序进行技术交底，应根据该项工程的施工组织设计或施工方案、上级的技术交底内容，按照设计文件、施工及验收规范等的有关要求，结合本工程的具体情况，按分项工程和工序，向施工班组进行详细的书面技术交底。交底、接受交底双方均要在交底记录上签字。班组长在接受技术交底后，应组织全班组成员认真学习与讨论，明确工艺流程和施工操作要点、工序交接要求、质量标准、技术措施、成品保护方法、质量通病预防方法及安全注意事项，然后根据施工进度要求、作业班组劳动力和技术水平高低进行分工，明确责任和协作关系。 5.施工技术交底应符合下列要求： 1)、应符合设计图设计（或变更图设计）中的各项技术要求，特别是当设计图中的技术要求和技术标准高于施工及验收规范的相应要求时，应作更为详细的交底和说明； 2）应符合体现上一级技术交底的意图和具体要求。 3）应符合实施性施工组织设计和施工方案的各项要求，包括技术措施和施工进度等要求。 4）对不同层次的施工人员，其交底的内容、深度和说明方式应有所区别，要有针对性。 5）对采用的新技术、新工艺、新结构、新材料应进行详细的技术交底。 6）技术交底应形成书面材料，内容具体扼要，严格履行交接签字手续，并归档管理。 6．施工技术交底应注意的问题： 1）、书面技术交底是工程施工技术资料中必不可少的内容和明确责任的依据，施工完毕后应归档管理； 2）、技术交底应严格执行施工验收规范、规程，对施工验收规范、规程中的要求，特别是质量标准，不得任意修改、删减； 3)、技术交底应满足施工组织设计有关要求，领会和理解上一级技术交底等技术文件中提出的技术要求，不得违背文件中的有关要求； 4）、会议交底应作详细的会议纪要，包括参加会议人员的姓名、日期、会议内容及会议决定，会议纪要作长期保存； 5)、所有书面技术交底，均应经过复核，并留有底稿，字迹工整，数据引用正确，书面交底的编制人、审核人、签发人、接受人均应签名； 6）各级技术人员要加强技术交底工作的督促与检查，保证技术交底制度化、规范化。
采暖管道安装技术交底 一、施工准备 （一）作业条件 1. 干管安装：位于地沟内的干管，应把地沟内杂物清理干净，安装好托吊、卡架，未盖沟盖板前安装。位于楼板下及顶层的干管，应在结构封顶后或结构进入安装层的一层以上后安装。 2. 立管安装必须在确定准确的地面标高后进行。 3. 支管安装必须在墙面抹灰后进行。 （二）材料要求 1、管材：碳索钢管、无缝钢管。管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象。铝塑复合管、钢管质量标准、规格种类应符合设计要求，管壁壁厚均匀，管内外平滑、无毛刺。 2、管件：无偏扣、方扣、乱扣、断丝，不得有砂眼、裂纹和角度不准确现象。 3、阀门：铸造规矩、无毛刺、无裂纹、开关灵活严密，丝扣无损伤，直度和角度正确，强度符合要求，手轮无损伤。安装前应进行强度、严密性试验，主控阀门100%试验，其他阀门抽检10%，若有不合格，则抽查20%，还有不合格，则逐个检验。 4、其他材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。选用时应符合设计要求。 5、在住宅工程中的室内部分中，禁止使用铸铁截止阀。 6、各类管材、阀门、调压装置、绝热材料应有产品质量合格证和材质检验报告，热量表应有计量检定证书等。 （三）主要机具 1.砂轮锯、套丝机、台钻、电焊机、煨弯器等。 2.工具：套丝扳、管钳、台钳、压力钳、钢锯、手锤、活扳手、手压泵、捻凿、大锤、断管器、电气焊、弯管弹簧、弯管器、整圆器等工具。 3.其他：水平尺、线坠、钢卷尺、小线、压力表等。
二、质量要求 质量要求符合《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)的规定。 项序项目允许偏差或允许值 主控项目1 管道安装坡度第8.2.1条 2 采暖系统水压试验第8.6.1条 3 采暖系统冲洗、试运行和调试第8.6.2条、第8.6.3条 4 补偿器的制作、安装及预拉伸第8.2.2条、第8.2.5条、第8.2.6条 5 平衡器、调节阀、减压阀等安装第8.2.3条、第8.2.4条 一般项目1 热量表、疏水器、除污器等安装第8.2.7条 2 钢管焊接第8.2.8条 3 采暖入口及分户计量入户装置安装第8.2.9条 4 管道连接及散热器支管安装第8.2.10条、第8.2.11条、第8.2.12条、第8.2.13条、第8. 2.14条、第8.2.15条 续表 项序项目允许偏差或允许值 一般项目5 管道及金属支架的防腐第8.2.16条 6 管道安装允许偏差横管道纵、横方向弯曲（mm）每1m 管径≤100mm 1 管径＞100mm 1.5 全长 （25m以上）管径≤100mm ≯13 管径＞100mm ≯25 立管垂直度（mm）每1m 2 全长（5m以上）≯10
西柏坡电厂废热利用入市工程一期工程 施工第一标段 管道安装安全技术交底 秦皇岛市政建设集团有限公司 2015年9月
西柏坡电厂废热利用入市工程施工第一标段 管道安装工程安全技术交底 主讲人：王增军 1. 作业现场应划定作业区，并设安全标志，非作业人员不得入内。 2. 焊工应经专业培训、考试合格，取得焊接操作证和锅炉压力容器压力管道特种设备操作人员资格证，方可上岗作业。 3. 凡患有中枢神经系统器质性疾病、植物神经功能紊乱、活动性肺结核、肺气肿、精神病或神经官能症者，不得从事焊接作业。 4. 焊接(切割)作业中涉及的电气安装引接、拆卸、检查必须由电工操作，严禁非电工作业，并应符合施工用电安全技术交底具体要求。 5. 高处作业必须设作业平台，宽度不得小于80cm，高处作业下方不得有易燃、易爆物，且严禁下方有人；作业时，应设专人值守。 6. 焊接(切割)作业后必须整理缆线、锁闭闸箱、清理现场、熄灭火种，待焊、割件余热消除后，方可离开现场。 7. 焊接作业必须纳入现场用火管理范畴；现场必须根据工程规模、结构特点、施工季节和环境状况，按消防管理部门的规定配备消防器材，采取防火措施，保持安全；作业前必须履行用火申报手续，经消防管理人员检查，确认现场消防安全措施落实后，方可签发用火证；作业人员持用火证后，方可焊接作业。 8. 焊接作业场所应符合下列要求： （1) 作业场所必须有良好的天然采光或充足的安全照明。
（2) 现场地面上的井坑、孔洞必须采取加盖或围挡等措施，夜间和阴暗时尚须加设警示灯。 （3) 焊接设备、焊机、切割机具、气瓶、电缆和其他器具等必须放置稳妥有序，并不得对附近的作业与人员构成妨碍。 （4) 作业场地应平整、清洁、干燥，无障碍物，通风良好，空气中氧气和有毒、有害气体的浓度应符合国家现行有关标准的规定。 （5) 施焊区周围10m范围内，不得放置气瓶、木材等易燃易爆物；不能满足时，应采用阻燃物或耐火屏板(或屏罩)隔离防护，并设安全标志。 9. 作业人员必须按规定佩戴齐全的防护用品，并符合下列要求： （1) 焊工作业必须佩戴耐火、状态良好、足够干燥的防护手套。 （2) 作业人员应根据具体的焊接(切割)操作特点选择穿戴防护服。 （3) 需要对腿做附加保护时，必须使用耐火的护腿或其他等效的用具。 （4) 作业人员身体前部需要对火花和辐射做附加保护时，必须使用经久耐火的皮制或其他材质的围裙。 （5) 当现场噪声无法控制在规定的允许声级范围内时，必须采取保护装置(耳套、耳塞)或其他适用的保护方式。 （6) 在仰焊、切割等操作中，必要时必须佩戴皮制或其他耐火材质的套袖或披肩罩，也可在头罩下佩戴耐火质的防灼伤的斗篷。
工艺管道安装技术交底-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
建设单位：XXXXXX热电有限公司 施工单位：XXXXXXXXXX工程公司 工程名称：XXXXXX公司热电厂设备安装 施工技术措施及交底审批：年月日 审核：年月日 编制：年月日 XXXX 项目部 年月日
施工技术交底记录 施工单位：XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX年月日 注：本交底必须一式三份，分公司、项目部、队组长各一份
施工技术措施及交底 一、工程概况： 本工程为75T/h循环流化床锅炉锅炉附属管道安装工程，附属管道包括主蒸汽管道、高低压给水管道、除氧间管道、首端换热站管道、汽机排气管道与地下冷却水管道。管道材质包括碳钢与12Cr1MoV,管径为DN15～DN1000,根据其工程特点以及工期情况，为保证安全施工，现编制以下交底 二、编制依据 GB50184-93《工业金属管道工程质量检验评定标准》 GB50235-97《工业管道工程施工及验收规范》 GB50236-98《现场设备、工业管道焊接工程施工及验收规 HGJ229-91《工业设备、管道防腐蚀工程施工及验收规范》 JB/T4730-94《无损探伤》 SH3501-2002《石油化工剧毒、可燃介质管道工程施工及验收规范》 HG/T21629-99《管架标准图》 三、交底内容 1、 2、地下工艺管道加工及安装要求：
1）地沟内工艺管线安装前，应对直管进行坡口打磨，坡口打磨角度应在32～ 35°。 2）已打磨好的工艺管线进行除锈，除锈后必须使管子露出金属光泽。刷防锈漆二遍，管口两端100mm不刷防锈漆。 3）工艺管线支架安装。安装前应在预埋件上画出标高位置线，其标高允许偏差±20mm，坐标偏差25mm，并按其介质流动方向控制其坡度3～5‰。 4）已刷好防锈漆管线严禁在管道支呆上滑动，以防破坏已刷好的防腐层。5）管线对口前必须检查管内是否有杂物，并及时清理，管子的坡口（焊口）采用“Ｖ”型，其角度为60°－70°之间。 6）工艺管线的点焊：管线对口应平直，其错边量必须控制在2mm以内，点焊不少于3点以上进行焊接，并进行管线调查，消除内在焊接应力。 7）直管线组对焊接后，应对管线定位加设管托，管托加设严禁发生偏移式旋起，并按设计位置加设固定支架式导向支架。 8）管道安装时，首先检查是否有缺陷，如有缺陷应停止使用。管道安装前应将管道内部清理干净，小口径（一般Dg20以下）管子用压缩空气来吹净。清理后的管道要将管两端进行临时封堵，当天安装完的管段两端也要用铁板进行临时点焊封堵，第二天再进行施工时，去掉临时堵板。 9)埋地管道加工时，应注意管道绝热层，避免将其损坏。 3、地上管道加工及安装要求： 1）地上管道安装前应对混凝土管墩基础进行外观检查、办理好混凝土强度报告及基础复测记录。
消防工程施工技术交底 一、施工前的准备工作 1、进场前先提交单位资质、人员资质及施工组织设计（专项施工方案），开工报告等； 2、熟悉图纸，配合做好图纸会审，对施工中遇到有难点、影响的工序提前做好方案。 二、安全 进入工地施工现场，必须服从总包单位的管理体制， 1、进入施工现场，必须戴安全帽； 2、高空作业，必须系安全带； 3、不得穿拖鞋进入施工现场； 4、不得酒后进入施工现场； 5、用磨光机打磨物品时，必须戴平镜； 6、用电锤顶棚打眼时，必须戴口罩和防尘眼罩； 7、使用双人梯时，双人梯之间必须搭连接杆； 8、用切割机切管材时，最后快切透时，一定要适当用力，不可强行用力；
9、用管钳上管件时，正确的方法应该是一手握把柄，一手按管钳头处，两手配合，防止管钳脱口落地伤脚； 10、电焊作业，必须穿绝缘鞋，戴绝缘手套，面罩镜片一定要清晰（配黑、白镜片），白玻璃镜片一旦出现大量的斑点，需及时更换；电源线和焊把线与电焊机连接时，一定要把线压紧、压实，严禁虚接，以免久而久之，烧坏电焊机的接线柱（只有设备安全了，人才会安全！）；电焊作业现场，必须配备手提式干粉灭火器（3kg）1具（或现场配备空桶一个，立面装满细沙），确保用电明火安全； 11、走路时，要眼观六路，注意洞口、预留口、楼梯口、电梯口，注意头顶有无伸出物，脚下有无钉子板，不要一味的追求速度，而伤了头脚； 12、施工用电：接线要规范，从总包方的总配电箱到我公司的一级配电箱必须要用三相五芯线（线芯面积根据工地用电量高峰期用电量总和的功率来确定）；电缆要高挂，不得托地；从一级配电箱直接接出的电缆要全部使用流水线；工人下班时，必须切断所有用电设备的电源；配电箱附近必须配备手提式干粉灭火器（5kg）2具，做到用电安全，确保万无一失； 三、文明施工 1、不得随地大小便； 2、不得大声喧哗；
1、管道工程施工方法 在本工程中管道安装工程主要含有各个单体管道安装以及建筑工程给排水工程管道安装，主要有钢管、HDPE等几种材质。由于工程管道安装工程量很大，所以将主要管道安装工程施工方法简要说明。 ⑴施工准备：施工前认真熟悉图纸和相应的规范，进行图纸会审，并做好图纸会审记录，编制材料进场计划、作业指导书，并对施工班组进行施工技术交底。 ⑵材料进场及检验：所有进入现场的材料必须具有材质证明书、合格证，并按图纸设计要求核验材料的规格、型号和数量。 ⑶管材运输：管材应稳定地安放在运输车辆上。待发运的管材应做好管壁、管口的保护，管材运输时，应使两根管的管壁保持一定距离，分别在管底嵌入木楔保护。长途运输的管材可采用套装方式装运，套管的管材间应设有衬垫材料，并应相对固定。严禁在运输过程中发生管与管之间、管与其它物体之间的碰撞。 ⑷管材装卸和堆放：管材在装卸过程中应轻装轻放，严禁摔跌或撞击。管材装卸机具的工作位置和机具的起吊能力应稳定、安全可靠。当管材直接放在地下堆放时，地面要平坦，严禁将管材放在尖锐的硬物上，所有堆放的管材需要加木楔防止滚动。管材应按不同型号、规格分别堆放。堆放时，上下层垫子应对齐，垫木的厚度以不接触承插口为准，垫木支占距管端距离不超过长管长的1/5。 ⑸预留、预埋：本工程预留、预埋主要为管道进出各构筑物预埋刚性
防水套管、穿构筑物底板的预埋管等。刚性防水套管的制作、安装严格按国标S312形式进行，安装前确定好套管的大小、位置、标高，安装好的套管位置要准确、固定要牢固、管口要平齐。套管与管道之间用沥青麻丝和防水膏填实封堵。大口径的防水套管，必须按照预留洞的加固详图，采用井字筋和环形筋对套管四周进行加固，以免因混凝土的重力、施工过程中的震捣等因素使埋件移动和倾斜。此工作在浇筑混凝土之前完成，在施工时须做好与土建施工的密切配合工作，并派专人看管，以防移位，还要加强管理及施工人员责任心，确保预留、预埋的位置、标高、垂直度及水平度符合设计和规范要求。 ⑹钢管焊接安装：管道下管前，先在管道同一母线上焊接两个吊耳，吊耳应在管节长度方向上关于管中点对称，并位于管节长度两端各三分之一的地方，吊耳采用20mm厚钢板制作，吊耳两面与管道外表面焊接，每边在两端焊接100mm，以保证强度。下管时管节的平面定位须确保符合设计规范要求。管道焊接时，要注意： 钢管采用焊接，焊工应具备相应施焊项目资格。并根据施工规范和设计要求选择合适的焊条，焊条应按说明书要求烘干，并在使用过程中保持干燥，施焊前对所用焊条进行外观检查，药皮不得脱落或有显着裂纹。 焊后应清除渣皮、飞溅物并进行外观检查，焊缝外观及焊接质量应设计及规范符合要求。大口径管道施工过程中要注意其内部的清洁，施工中要及时清淤。每安装好一段管子，必须及时封闭敞开的管口，以防异物进入。 管段上环向焊缝及轴向焊缝间距应符合GB50235—2010标准要求；坡口

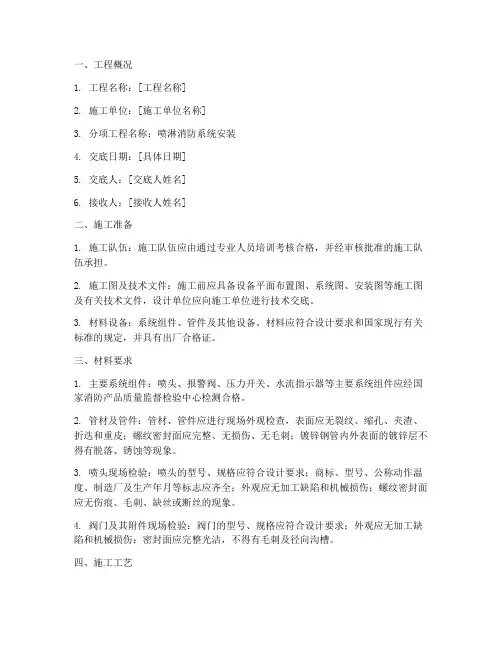

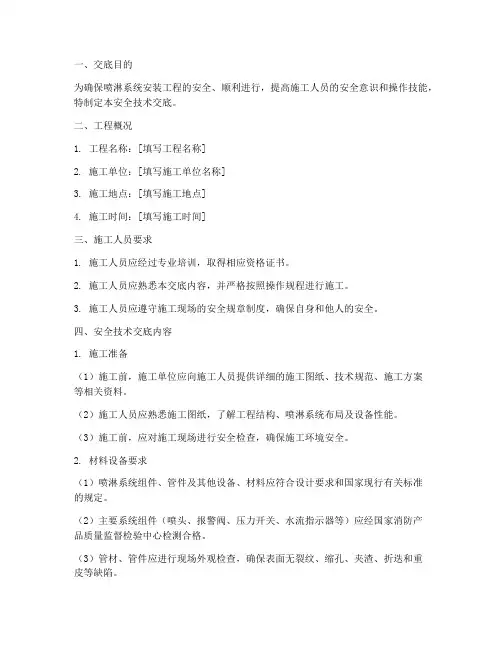

消防水喷淋系统技术交底 交底内容： 1、施工准备： 1.1主要材料： 1.1.1自动喷洒灭火系统采用热度锌钢管，沟槽连接。管材镀锌均匀，不得有弯曲，管壁薄厚不均、重皮等现象。具有厂家的各种资质文件及检测报告。 1.1.2 消防水泵、稳压泵、气压罐、湿式报警阀、压力开关、水泵结合器、喷头等设备进厂后预先要检查，设备无划痕、损伤，具有合格证、检测报告及厂家的各种资质文件。 1.2主要机具：套丝机、压槽机、开孔器、砂轮锯，台钻，电锤，手砂轮，手电钻， 电焊机，电动试压泵等机械。套丝板，管钳，台钳，压力钳，链钳，手锤，钢锯，扳手，倒链，电气焊等工具。钢卷尺，平尺，角尺，油标卡尺，线坠，水平尺等量具。 1.3作业条件： 1.3.1 管道安装所需的基准线已标明。 1.3.2 结合图纸及现场检查管道安装位置及尺寸是否正确。 1.3.3 现场已达到施工条件。 1.2安装准备： 1.2.1 熟悉图纸并对照现场复核管路、设备位置、标高是否有交叉成排列不当，及时与设计人员研究解决，办理洽商手续。 1.2.2安装前进场设备材料检验：进场设备材料规格、型号应满足设计要求：外观整洁，无缺损、变形及锈蚀；镀锌或涂漆均匀无脱落：法兰密封面应完整光洁，无毛刺及径向沟槽；丝扣完好无损伤；水泵盘车应灵活无阻滞及异常声响；设备配件应齐全；报警阀逐个渗漏试验，阀门、喷头抽样强度、严密性试验结果应满足施工验收规范规定。 1.2.3沟槽管件的材质、规格要满足设计要求，外观整洁无缺损、掉漆及锈蚀。 2、管网安装： 2.1 自动喷水灭火系统管材采用镀锌钢管及管件，当管子公称直径小于100mm时，采用螺纹连接；当管子公称直径大于或等于100mm时，采用沟槽式连接。 2.2 管道安装前应校直管子并清除内部杂物，将安装完的敞口管道临时封堵好。 2.3 管道穿过伸缩缝时应采取防冻、防护措施，水平安装设0.002～0.005的坡度，坡向泄水装置。 2.4 管道压槽要将管道及压槽机垫平、放稳，在压槽时先将管道放入压槽机，定好压槽的深度值，用液压器将管道压实，然后开动压槽机，缓慢升压，完后用专用量具进行测量，合格后进行安装。 2.5 机械三通开孔先在管道上化出开孔的位置及规格，先将管道固定，将开孔器固定在管道上对准开孔的位置，缓慢用力，孔开完后核对一下所开孔的位置、规格及尺寸。 2.6 沟槽接头安置：用润滑油均匀涂在垫圈边缘及外侧，把垫圈套在管道末端，将管道两端并在一起，滑动垫圈在两管沟槽中心位置，把卡口放在垫圈上并确保卡口边缘在沟槽内，套上螺栓，均匀拧紧两端螺母，使卡口两端紧密结合在一起。 2.7 机械三通安装：把机械三通内的垫圈取出，涂上润滑油，再入回卡口正确位置，将卡口下半部转动90度，把上半部安放在管道内，使之与开孔同一直线，再转动下半部回位，确信定位垫圈在出口开口内，插入螺栓，均匀拧紧螺母，直至上下部分卡口在垫圈覆盖面内表面完全接触。 2.8 喷洒系统管道主支架焊接在由钢结构预留的钢板上，吊架用抱卡固定在钢结构的檩条上，末端固定支架直接焊接在钢结构的檩条上。选材及做法及支吊架最大间距应符合下列的尺寸：
?管道工施工安全技术交底 1.一般规定 (1)作业前应检查工具、机械、电气设备及沟槽边坡、支撑等，确认安全。 (2)施工现场必须设明显的安全警示标志。有人员、车辆通行地段的沟槽必须设 不低于1.2m的防护栏，防护栏的横栏不少于两道。 (3)应严格按照安全技术交底要求。做好沟槽的隔水、降水和排水工作。雨、雪 后应及时排水、清除泥、雪，整修坡道，并采取防滑措施。 (4)作业中严禁掏洞挖土，应经常检查沟壁是否存在裂缝、脱落、冻融等情况， 支撑有无松动、变形等现象，发现异常时必须立即停止作业，并报告上级。 (5)不得从槽上向下或者从槽下向上抛扔工具、物料，上下沟槽应走马道或安全 梯。马道、安全梯间距不宜大于50m。严禁攀登撑木或乘吊运机械上、下沟槽。通过沟槽必须走便桥。作业中不得碰撞沟槽支撑。严禁在槽内、管内休息；不得直接向槽内倾倒材料。沟槽边1m内不得堆土、堆料、停放机具。 (6)应掌握电焊、吊运、起重等工种的安全技术知识。 (7)手持电动砂轮、切管机等电动工具操作人员必须经过培训，考核合格后上岗。 (8)钢管内有人时，不得敲打管道。 2.钢管的除锈、防腐 (1)除锈作业应符合下列要求： 1)除锈作业人员必须经安全技术培训，考核合格后方可上岗。 2)喷砂除锈作业时，必须采取降尘措施。 3)喷砂除锈作业时，严禁将喷嘴对人及设备。 4)作业人员必须穿防护衣，戴防尘口罩、护目镜等。 (2)防腐作业应符合下列要求： 1)室内防腐作业必须通风良好。 2)泵送水泥砂浆时，管内、外应保证联络通畅。 3)作业中使用玻璃布时，必须戴护目镜、手套、口罩。 4)接触环氧煤沥青、固化剂、樟丹油等有毒物质时，必须戴胶皮手套，作业区 域空气必须流畅。 5)热沥青防腐作业必须采取防烫伤的措施。
