焊条电弧焊实习心得
通过焊条电弧焊实习，我了解到很多工作常识，也得到意志上锻炼，有辛酸也有快乐，这是我大学毕业生活中的又一笔宝贵的财富，对我以后的学习和工作将有很大的影响。下面是为大家收集整理的焊条电弧焊实习心得，欢迎大家阅读。
焊条电弧焊实习心得篇1 一、实习目的1
二、实习的任务和要求1
(一)主要任务
(二)基本要求
三、实习内容及操作要领2
1.低碳素钢板平焊(单面焊双面成行)
2.低碳素钢板横焊(单面焊双面成行)
3.低碳素钢板立焊(单面焊双面成行)
4.固定管对接焊(焊条电弧焊)
5.固定管对接焊(气焊)
6.氩弧焊(TIG焊)
7.CO2气体保护焊
8.气割
9.组合焊接
10.埋弧自动焊、等离子弧切割、碳弧气刨、电渣焊、电阻点焊
四、实习小结10
一、实习目的
焊接专业实习的目的是学生把在校所学各种焊接方法与技能进行充分结合的一次实习环节，从而提升学生各种焊接方法的操作技能，为取得高级焊工资格证书打下基础。
二、实习的任务和要求
(一)主要任务
通过实习操作，使学生掌握焊条电弧焊、气焊、气割、TIG焊和CO2焊的操作技能，通过演示参观，使学生对埋弧自动焊、等离子弧切割焊接、碳弧气刨、电渣焊、电阻点焊有一定感性认识，全面提高学生综合素质和分析问题、解决问题的能力。
(二)基本要求
1、充分熟悉焊条电弧焊的操作技能，能进行碳钢和有色金属的I型坡口平对接双面焊、横焊和船型焊、管座焊的操作。
2、掌握手工气割和半自动气割的操作技能，能进行钢板直线气割、曲线气割、管子气割的操作。
3、掌握气焊的操作技能，能进行气焊平对接焊、水平固定管气焊的单面焊双面成形操作。
4、掌握TIG焊的碳钢和有色金属操作技能，能进行TIG水平固定管单面焊双面成形操作，能进行TIG打底，焊条电弧焊盖面和埋弧焊盖面操作。
5、掌握CO2焊的操作技能，能进行半自动CO2焊平板对接与水平固定单面焊双面成形操作。
6、了解埋弧自动焊、等离子弧切割焊接、碳弧气刨、电渣焊、电渣点焊的基本操作技能，了解其原理和工艺。
7、掌握焊条电弧焊、气焊、气割、TIG焊、CO2焊和埋弧焊所用设备的组成、使用和维护保养。
8、掌握常用焊接材料、工具、量具的使用方法。
9、具有焊接生产安全知识。
三、实习内容及操作要领
1.低碳素钢板平焊(单面焊双面成行)
试板留钝边为1～2mm，组对间隙始焊端为3mm，终焊端为3.5mm，反变形预留量为5mm 。对接平焊，焊缝共有4层，第一层为打底焊，第二、三层为填充层，第四层为盖面层。如图：20xx年11月焊条电弧焊实习报告- tukingcai - TUKING20xx年11月焊条电弧焊实习报告- tukingcai - TUKING 工件
材料牌号
Q235
电焊机
种类
直流
厚度
12mm
型号
ZX7-315
焊条
牌号
J507
空载电压
25V
直径
3.2mm
工作电压
20～30V
焊接电流
70-120A
电流范围
20～315A
20xx年11月焊条电弧焊实习报告- tukingcai - TUKING 焊缝外观检验
焊缝表面无焊瘤、气孔、夹渣、咬边、背面焊缝无凹坑
焊缝操作心得
运条平稳，速度均匀。用短弧焊接
操作要领：
1) 打底层是单面焊双面成行的关键。电流应调至70～85A左右，电弧作小月牙形横向摆动。电焊条的右倾角(与试件平面角度)为65 ～70 。焊条摆动幅度要小，一般控制在电弧将两侧坡口钝边化
1.5～2mm为宜。保持两侧慢、中间快的原则。
2) 打底焊完后，要彻底清渣。电流应调至100～120A，填充层采用锯齿形运条法，电弧要在坡口两侧多停留一下，中间运条稍快，使焊缝金属圆滑过渡，坡口两侧无夹角。
3) 盖面时，焊接电流稍小于或等于填充层的电流，焊条锯齿运条横摆应将每侧坡口边缘熔化2mm左右为宜。电弧尽量压低。焊接速度要均匀。
2.低碳素钢板横焊(单面焊双面成行)
横焊试板钝边为0.5～1.0mm，组对间隙始焊端为3mm，终焊端为3.5mm，反变形预留量为5mm。焊缝由4层10道焊道组成。第一层为打底焊(1道焊缝)，第二、三层为填充层共5道焊缝(第二层为2道焊道，第三层为3道焊缝)，最后为盖面焊。
20xx年11月焊条电弧焊实习报告- tukingcai - TUKING20xx年11月焊条电弧焊实习报告- tukingcai - TUKING 工件
材料牌号
Q235
电焊机
种类
直流
厚度
12mm
型号
ZX7-315
焊条
牌号
J507
空载电压
25V
直径
3.2mm
工作电压
20～30V
焊接电流
70-110A
电流范围
20～315A
20xx年11月焊条电弧焊实习报告- tukingcai - TUKING 焊缝外观检验
焊缝表面无焊瘤、气孔、夹渣、咬边、背面焊缝无凹坑
焊缝操作心得
运条平稳，速度均匀。用短弧焊接，盖面焊时第二道焊缝运条速度稍慢以形成良好的外观
操作要领：
1) 第一层打底焊时，电流在70～85A。运条时从上破口斜拉至下坡口，熔池为椭圆形，即形成的熔孔形状也应该是坡口下缘比坡口上缘稍前些，同时，电弧在上坡口停留时间应比下破口停留时间长些，这样的好处是能保证坡口上下两侧与填充金属熔合良好，能有效地防止铁水下坠和冷接。
2) 焊接填充层时，应将打底层清理干净，将电流调至110～120A。填充层每道焊缝均采取横拉直线运条法，由下向上排列。每道焊缝应压住前一道焊缝的1/3。
3) 盖面焊时要确保坡口两侧熔合好，圆滑过渡，焊缝在坡口上下边缘两侧各压住母材2mm。每道焊缝焊完要清渣，焊条以划小椭圆圈为宜，防止产生焊瘤、夹渣、咬边等缺陷。
3.低碳素钢板立焊(单面焊双面成行)
立焊试板钝边为0.5～1.0mm。组对间隙始焊端为3.2mm。终焊端为4mm，反变形预留量与平焊基本相同，焊缝共有4层。第一层为打底层。二、三层为填充层，第四层为盖面层。
工件
材料牌号
Q235
电
焊
机
种类
直流
厚度
12mm
型号
ZX7-315
焊条
牌号
J507
空载电压
25V
直径
3.2mm
工作电压
20～30V
焊接电流
70-110A
电流范围
20～315A
20xx年11月焊条电弧焊实习报告- tukingcai - TUKING
焊缝外观检验
焊缝表面无焊瘤、气孔、夹渣、咬边、背面焊缝无凹坑
焊缝操作心得
运条平稳速度均匀。用短弧焊接，打底电流稍比对接焊略大，填充电流比平焊稍小。
操作要领：
1) 打底层的电流为70～85A，采用小锯齿形运条法向上作横向摆动。在焊接中应能始终听到电弧击穿坡口根部噗噗声和看到铁水和熔渣均匀地流向坡口间隙的后方为好，证明已焊透，背面形成良好。
2) 填充层运条方式以8 字运条法为好。电流在110～120A，焊接填充层时要以均匀的速度向上运条，使表面平滑。
3) 盖面层的电流与填充层差不多。仍然采用8 字运条法。当运条至两侧时，电弧要有停留的时间，并能熔化坡口边缘2mm左右，防止咬边，使坡口两侧与母材圆滑过渡，焊缝边缘整齐。
4.固定管对接焊(焊条电弧焊)
小管对接焊，焊前应将小管表面用钢丝刷清理干净，两小管之间应留有3mm左右的间隙。将两管放置与工作台上。
如下图：
20xx年11月焊条电弧焊实习报告- tukingcai - TUKING
工件
材料牌号
Q235
电
焊
机
种类
直流
厚度
6mm
型号ZXE7-315 焊条
牌号
J423
空载电压25V
直径
2.5mm 工作电压20～30V 焊接电流75A
电流范围
20～315A
20xx年11月焊条电弧焊实习报告- tukingcai - TUKING
焊缝外观检验
焊缝表面纹路均匀无焊瘤、气孔、夹渣、咬边。
焊缝操作心得
运条平稳，采用点焊焊法。
操作要领:
1) 管接头前半圈焊接，施焊时先用长弧将起弧点预热，当出现似汗珠状铁水时，迅速压低电弧，先以左侧摆到右侧，再从右侧摆到左侧，向下灭弧，形成第一个熔池。施焊过程中的焊接速度不得过快，否则影响成形。
2) 后半圈的焊接，焊条引弧后，迅速压低电弧并缓慢作锯齿形摆动连续焊至接头处，再向上推，进行施焊。施焊过程中，电弧发出噗噗声时，说明融合良好。
5.固定管对接焊(气焊)
小管对接焊，焊前应将小管表面用钢丝刷清理干净，两小管之间应留有3mm左右的间隙。将两管放置与工作台上。如图：20xx年11月焊条电弧焊实习报告- tukingcai - TUKING
操作要领：
1) 送丝均匀，运枪平稳，用中性焰焊接。
2) 注意熔池大小，保持熔池溶滴饱满。
6.氩弧焊(TIG焊)
试板试板留钝边为1～2mm，组对间隙始焊端为3mm，终焊端为3.5mm，反变形预留量为3mm ，对接平焊打底。
20xx年11月焊条电弧焊实习报告- tukingcai - TUKING
操作要领：
1) 钨极氩弧焊对焊件和填充金属表面的污染相当敏感，因此焊前须清除焊件表面的油脂，涂层，加工用的润滑剂及氧化膜等。
2) 熄弧是应在结尾处停留一段时间，防止结尾被氧化。
3) 焊枪摆动均匀，平稳，送丝均匀，保持熔池溶滴饱满。
7.CO2气体保护焊
试板留钝边为1～2mm，组对间隙始焊端为3mm，终焊端为3.5mm，反变形预留量为5mm 。对接平焊，焊缝共有4层，第一层为打底焊，第二、三层为填充层，第四层为盖面层。如图：20xx年11月焊条电弧焊实习报告- tukingcai - TUKING20xx年11月焊条电弧焊实习报告- tukingcai - TUKING 工件
材料牌号
Q235
厚度
12mm
20xx年11月焊条电弧焊实习报告- tukingcai - TUKING
焊缝外观检验
焊缝表面无焊瘤、气孔、夹渣、咬边、背面焊缝无凹坑
焊缝操作心得
送丝均匀，运枪平稳，用中性焰焊接。工件
材料牌号
Q235
电焊机
种类
直流
厚度
12mm
型号
/
焊条
牌号
/
空载电压
25V
直径
2.5mm
工作电压
20～30V
焊接电流
150A
电流范围
20～315A
操作要领
1) 焊丝伸出焊枪长度应为焊丝直径的10～12倍。
2) 气体流量在15～25L/min之间。CO2气体的纯度不得低于99.5%。
3) 焊接时注意观察熔池，保持熔池大小均匀，电弧作小月牙形横向摆动。电焊条的右倾角(与试件平面角度)为65 ～70 。焊条摆动幅度要小，一般控制在电弧将两侧坡口钝边化1.5～2mm为宜。保持两侧慢、中间快的原则。
4) 打底焊完后，要彻底清渣。电流应调至100～120A，填充层采用锯齿形运条法，电弧要在坡口两侧多停留一下，中间运条稍快，使焊缝金属圆滑过渡，坡口两侧无夹角。
5) 盖面时，焊接电流稍小于或等于填充层的电流，焊条锯齿运条横摆应将每侧坡口边缘熔化2mm左右为宜。电弧尽量压低。焊接速度要均匀。
8.气割
内容：钢板直线气割、曲线气割、管子气割的基本操作。
9.组合焊接
内容：能利用TIG焊打底、焊条电弧焊或者CO2填充和盖面操作。
要求：合理调节焊接工艺参数，残余变形小，焊缝成形美观。
10.埋弧自动焊、等离子弧切割焊接、碳弧气刨、电渣焊、电阻点焊
内容：演示埋弧自动焊、等离子弧切割焊接、碳弧气刨、电阻电焊的基本操作、观看电渣焊电教片。
要求：对上述焊接方法有基本的认识，了解其原理。
四、实习小结
这是我在学校最后一次焊接实习，所以我十分珍惜这最后一次实习机会，让自己能在走向工作以后能更快的适应工作，更好的完成工作。
在这次实习个人注意调节各种参数，熟悉各种技巧，认真的回顾每一个细节，让自己更加熟练，让自己从认识，掌握，熟练，发现的过度，通过这次实习，让我在工作前有了一次准备。
平板对接焊，在进行焊接前，要对钢板进行处理，利用砂轮将坡口打磨光滑、平整，这样利于打底，在进行打底时可采用2.5mm 或3.2mm的焊条进行焊接，电弧的摆动要均匀，电流一般为75A 左右。在进行填充焊电流应调为120A左右，最会进行盖面，应将电流稍微调小些，电弧的移动要均匀，这样成形材美观。
TIG焊，在进行焊接前，要对钢板进行处理，利用砂轮将坡口打磨光滑、平整，调节好焊接参数，左焊法操作姿势要正确，掌握操作要领，正确连接和使用焊接设备及工具，注意气体保护效果和电极极性。钨极严禁与焊丝接触，避免短路，移动要均匀，这样成形材美
观。
CO2焊接时注意观察熔池，保持熔池大小均匀，电弧作小月牙形横向摆动。电焊条的右倾角(与试件平面角度)为65 ～70 。焊条摆动幅度要小，一般控制在电弧将两侧坡口钝边化1.5～2mm为宜,保持两侧慢、中间快的原则。打底焊完后，要彻底清渣。电流应调至100～120A，填充层采用锯齿形运条法，电弧要在坡口两侧多停留一下，中间运条稍快，使焊缝金属圆滑过渡，坡口两侧无夹角。盖面时，焊接电流稍小于或等于填充层的电流，焊条锯齿运条横摆应将每侧坡口边缘熔化2mm左右为宜,弧尽量压低,焊接速度要均匀。
在这次实习中我们也遇到了不少的麻烦，由于这次我们有又学习了不少新的焊接方法(TIG焊和CO2焊)，由于学习的时间比较短，所以也就没有比较好的掌握，最后在焊接过程中就出现了不少的困难。但是我们通过老师的讲解和自己的努力还是初步的掌握了基本的焊接方法!
虽然实习遇到了不少的困难，但在这次实习中我找到了我在焊接操作的不足之处，并虚心的和大家请教，将自己在实习中所获得的经验拿出来大家分享，促进大家共同的进步。在焊接过程中，同学之间相互的指点，让我真正的感觉到集体的力量;感受到了只有大家相互学习才能真正的进步。如果只考虑自己，那么自己也是不会有很大的进步的，所以同学们要相互学习、相互帮助。
每次的实习我都会有不一样的体会，我觉得只有在不断学习和亲身实践的过程中我们才能更好的适应社会，才能更好的适应生活!
通过这次的实习，使我对焊接技能有了更深入的理解和运用。在实习过程中要不怕苦、不怕累，努力克服在焊接实习过程中遇到的困难，当我克服困难完成一件作品时，那种快乐是来自内心最深处的。这次的实习也为我以后的工作打下了一定的基础，我相信通过自己的不断努力我的明天一定会更加美好!
焊条电弧焊实习心得篇2 焊接是通过加热、加压，或两者并用，使同性或异性材质的两工件产生原子间结合的加工工艺和联接方式。焊接技术是随着金属的应用而出现的，古代的焊接方法主要是铸焊、钎焊和锻焊。中国商朝制造的铁刃铜钺，就是铁与铜的铸焊件，其表面铜与铁的熔合线蜿蜒曲折，接合良好。焊接技术主要应用在金属母材上，常用的有电弧焊，氩弧焊，CO2保护焊，氧气-乙炔焊，激光焊接，电渣压力焊等多种，塑料等非金属材料亦可进行焊接。金属焊接方法有40种以上，主要分为熔焊、压焊和钎焊三大类。
在电焊实习中，我们了解了电焊的实质，了解了电、气焊设备的组成及作用、工具的结构、气焊火焰的种类、调节方法和应用、焊丝与焊剂的作用，学会了选用焊条的种类和如何操作电焊机等。电弧光含有大量的紫外线和红外线以及强烈的可见光，对眼睛和皮肤有刺激作用。第一天我的眼睛被弧光照射，晚上眼睛刺疼红肿，难以睡眠，脖子脸部等暴露处微红发痒，老师在实习前讲过要防止弧光灼伤和烫伤眼睛和皮肤，但我没有太认真保护，灼伤后才知道他的厉害。焊过的工件更不能用手摸，敲击焊渣时，要用力适当，注意方向，工作前要检查焊接机接地是否良好，检查焊钳电览是否良好，防止触电，焊
钳不要放在工体上或工作台上，防止短路、烧坏焊机。
对于焊接，在大学理论学习是我的主课，虽然一点都不陌生，但是亲手操作还真的是第一次，由于电焊的特殊性，第一天就被灼伤，操作的时候戴上防护面罩保护自己的眼睛，工作电焊然看起来好像挺危险，但是只要按照老师讲的基本操作，可以掌握电焊的要领。我不可能在实习期间完全地掌握所有工种的技术操作，但是最起码我了解了一些机械制造的一般过程，熟悉机械零件的常用加工方法，并且应初应具备选择加工方法、进行加工分析和制定工艺规程的能力。应该庆幸我能够有这样的机会进行这样的实习：
一、以下是我实习记住的几点
1.电焊机二次线圈机外壳必须妥善接地，其接地电阻不超过400
2.电焊机要放置在易散热的地方，其温度不超过70 C，电焊机要每台装一个电闸;
3.一次与二次线路必须完整，易于辨认，其线路绝缘必须良好;
4.所用电焊机手把必须完整，有可靠的绝缘，必要时另加防护板;
5.电焊工应在电工指导下进行维修，更换电路及其他零件，不准独自动手;
6.在工作前后检查接地是否牢固，工具是否完整，排除焊接引起燃烧等不安全因素;
7.不准焊接或切割受力构件或内有压力的容器，如焊、割装过
易燃物品或油类的容器时，应先清洗干净并将盖子打开，口向上放置再进行焊接;
8.不要让不戴防护面具的人看电弧光，清除熔渣铁锈时应戴防护眼镜;
9.我初学电焊，平焊练习了4天了还是焊不直，也不光滑，手老是拿不稳，经过长时间练习才发现，实际上是进行两种运动的，一种是平焊方向的直线运动，一种是焊条燃烧时我的手往前伸的方向，两种方向的速度都匀速了，就焊的平直光滑了~~
的措施火焰加热焊前预热方法。10.在现场低温条件下焊接、焊接厚度或刚性较大的焊缝时，采取
二、实习后的心得：
1、通过这次实习我了解了现代焊接方式和工艺过程，了解工程材料主要成形方法和主要机械加工坡口方法及其所用主要设备的工作原理和典型结构，工夹量具的使用以及安全操作技术。了解了焊接实际知识和新工艺、新技术、新设备在焊接中的应用，培养、提高和加强了我的工程实践能力、创新意识和创新能力。
2、在工程材料主要成形加工方法和主要机械加工方法上，具有初步的独立操作技能。
3、在了解、熟悉一定的工程焊接施工知识和操作技能过程中，培养、提高和加强了我的工程实践能力、创新意识和创新能力。对我的工程素质和工程能力的培养起着综合训练的作用，使我不但要掌握各工种的应知应会要求，还要建立起较完整的系统概念，既要要求我
实践焊接的基本工艺知识、了解设备原理和工作过程，又要加强实践动手能力的训练，并具有运用所学工艺知识，初步分析解决简单工艺问题的能力。
4、焊工实习培养和锻炼了我，提高了我的整体综合素质，使我不但对焊工实习的重要意义有了更深层次的认识，而且提高了我的实践动手能力，使我更好的理论与实际相结合，巩固了我的所学材料成型的知识。
5、在整个实习过程中，对我的纪律要求非常严格，制订了学生实习守则，同时加强对填写实习报告、清理焊接施工场地场地、遵守安全操作规程等要求，对学生的综合工程素质培养起到了较好的促进作用。
6、在实习过程中我取得的劳动成果，让我有种自豪感、成就感，这是难以用语言来表达的。
时间一晃而过，焊工实习让久在课堂的我们切身的感受到作为一名工人的苦与乐，同时检验了自己所学的知识。焊工实习更让我深深地体会到人生的意义，实践是真理的检验标准，通过焊工实习，我了解到很多工作常识，也得到意志上锻炼，有辛酸也有快乐，这是我大学毕业生活中的又一笔宝贵的财富，对我以后的学习和工作将有很大的影响。

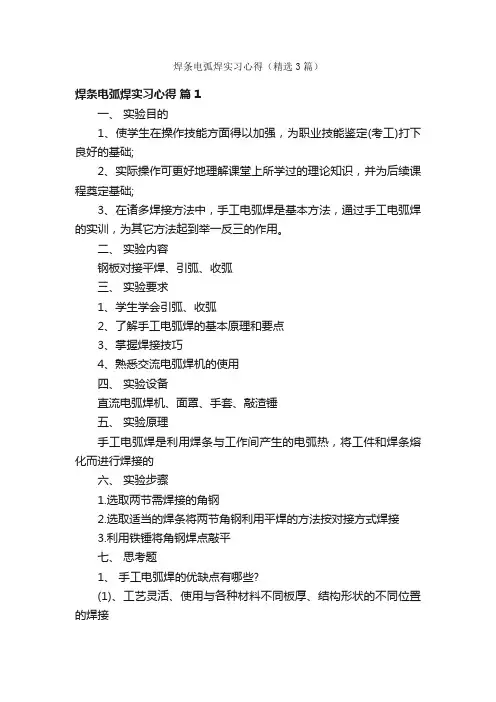

焊条电弧焊实习心得篇3 一、实验目的
1、使学生在操作技能方面得以加强，为职业技能鉴定(考工)打下良好的基础;
手工焊接实验报告 篇一：手工焊实训报告 XX大学 手工焊实训总结 年级专业： 学生姓名：学号：指导教师：焊接 XX大学 完成时间： 2012 年月日 1 2 3 4 篇二：手工电弧焊实习报告 学校实习安排
本次实习主要安排在新疆土哈油田建设有限公司进行，以顶班上岗为主，通过实习使学生全面了解企业单位的各方面工作，强化安全意识，规范操作要领，做到安全生产与文明生产。 我在吐哈油建公司实习以有几个月了，公司首先对我门进行了手工焊接的培训，培训期间遇到了很多问题和困难在几个月的时间内体验到当今电焊界普遍所应用的方法，总的来说这次实习活动是一次有趣且必将影响今后学习和工作的重要实践经验。 手工电弧焊是一门实践性的技术课，是学生学习焊接技术工艺方法和技术，完成工程基本训练的重要必修课。实习不仅可以让我们获得焊接的基础知识，了解焊接的一般操作，而且还可以提高自己的焊接技能和动手能力，而且加强了理论联系实际的锻炼，提高了我们的实践能力，培养了我们的素质。实习是一次我们学习、锻炼的好机会。通
过这次几个月充实的实习我懂得了很多……… 在这几个月内，大家每天都要加强学习焊接技术，并在很短的实习时间里，完成从对各项焊工作业的过程，我们在老师们耐心细致地指导下，很顺利的完成各自的实习内容，并且基本上都达到了老师预期的实习要求，圆满地完成了实习。在实习期间，通过学习焊接的操作，我们做出了自己的工件，虽然这几个月的焊接实习是对我们的一个很大的考验，我们都喜不自禁，感到很有成就感。 在实习中，安全是第一位，这是每个老师给我们的第一忠告。实习是培养学生实践能力的有效途径，又是我们工科类大学生非常重要的也特别有意义的实习课，也是我们一次，离开课堂严谨的环境，感受到车间的气氛，亲手掌握知识的机会。 实习要求
焊条电弧焊实习心得 通过焊条电弧焊实习，我了解到很多工作常识，也得到意志上锻炼，有辛酸也有快乐，这是我大学毕业生活中的又一笔宝贵的财富，对我以后的学习和工作将有很大的影响。下面是为大家收集整理的焊条电弧焊实习心得，欢迎大家阅读。 焊条电弧焊实习心得篇1 一、实习目的1 二、实习的任务和要求1 (一)主要任务 (二)基本要求 三、实习内容及操作要领2 1.低碳素钢板平焊(单面焊双面成行) 2.低碳素钢板横焊(单面焊双面成行) 3.低碳素钢板立焊(单面焊双面成行) 4.固定管对接焊(焊条电弧焊) 5.固定管对接焊(气焊) 6.氩弧焊(TIG焊) 7.CO2气体保护焊 8.气割 9.组合焊接
10.埋弧自动焊、等离子弧切割、碳弧气刨、电渣焊、电阻点焊 四、实习小结10 一、实习目的 焊接专业实习的目的是学生把在校所学各种焊接方法与技能进行充分结合的一次实习环节，从而提升学生各种焊接方法的操作技能，为取得高级焊工资格证书打下基础。 二、实习的任务和要求 (一)主要任务 通过实习操作，使学生掌握焊条电弧焊、气焊、气割、TIG焊和CO2焊的操作技能，通过演示参观，使学生对埋弧自动焊、等离子弧切割焊接、碳弧气刨、电渣焊、电阻点焊有一定感性认识，全面提高学生综合素质和分析问题、解决问题的能力。 (二)基本要求 1、充分熟悉焊条电弧焊的操作技能，能进行碳钢和有色金属的I型坡口平对接双面焊、横焊和船型焊、管座焊的操作。 2、掌握手工气割和半自动气割的操作技能，能进行钢板直线气割、曲线气割、管子气割的操作。 3、掌握气焊的操作技能，能进行气焊平对接焊、水平固定管气焊的单面焊双面成形操作。 4、掌握TIG焊的碳钢和有色金属操作技能，能进行TIG水平固定管单面焊双面成形操作，能进行TIG打底，焊条电弧焊盖面和埋弧焊盖面操作。
手工电弧焊 实 训 指 导 书
焊条电弧焊安全操作规程 1、一般情况下的安全操作规程 （1）做好个人防护。焊工操作时必须按劳动保护规定穿戴防护工作服、绝缘鞋和防护手套，并保持干燥和清洁。焊接时必须使用电弧焊专用面罩，保护眼睛和脸部，同时注意避免弧光伤害他人。 （2）焊接工作前，应先检查设备和工具是否安全可靠。不允许未进行安全检查就开始操作。 （3）焊工在更换焊条时一定要戴电焊手套，不得赤手操作。在带电情况下，不要将焊钳夹在腋下而去搬动焊件或将电缆线绕挂在脖颈上。 （4）在特殊情况下（如夏天身上大量出汗，衣服潮湿时），切勿依靠在带电的工作台、焊件上或接触焊钳等，以防发生事故。在潮湿地点焊接作业；地面上应铺上橡胶板或其他绝缘材料。 （5）焊工推拉闸刀时，要侧身向着电闸，防止电弧火花烧伤面部。 （6）下列操作应在切断电源开关后才能进行：改变焊机接头；更换焊件需要改接二次线路；移动工作地点；检修焊机故障和更换熔断丝。 （7）焊机安装、修理和检查应由电工进行，焊工不得擅自拆修。 （8）焊接前，应将作业现场10m以内的易燃易爆物品清除或妥善处理，以防止发生火灾或爆炸事故。 （9）使用行灯照明时，其电压不应超过36V。 （10）清渣时要注意焊渣飞出方向，防止焊渣烫伤眼睛和脸部；焊件焊后要用火钳夹持，不准直接用手拿，并应放在边缘固定地方；电弧焊工作场所的通风要良好。 （11）焊条、工具要放在固定地点；焊完的焊条头不能超过40mm，并且不准乱扔，应丢在固定的角落，防止火灾和踩踏。 （12）工作完毕离开作业现场时须切断电源，清理好现场，特别是焊把线、搭铁线，应盘放整齐，防止留下事故隐患。 2、设备的安全检查 （1）设备安全检查的必要性 焊接工作前，应先检查焊机和工具是否安全可靠，这是防止触电事故及其他设备事故的非常重要的环节。 （2）焊条电弧焊施焊前对设备检查的项目。 1）检查电源的一次、二次绕组绝缘与接地情况。应检查绝缘的可靠性、接线的正确性、电网电压与电源的铭牌吻合。 2）检查电源接地可靠性。 3）检查噪声和振动情况。 4）检查焊接电流调节装置的可靠性。 5）检查是否有绝缘绕损。 6）检查是否短路，焊钳是否放在被焊工件上。
焊条电弧焊实训陈述 一、实习意图 焊条电弧焊实训是学生全面学习焊条电弧操作技术的一次重要实习环节，经过本环节的实习使学生取得焊接出产阅历，培育理论联系实践的作业作风，充沛把握焊条电弧焊的操作技术，为取得中级焊工资格证打下根底。 二、实习根本要求（一）实习教育的主要任务 经过本环节的实习是学生了解焊条电弧焊的特色、适用范围，把握焊条电弧焊的操作技术，具有依据图纸正确选用焊接规范参数的才干。 （二）实习教育的根本要求 1、把握焊条电弧焊平对接焊的根本操作技术，能娴熟进行碳钢的不开坡口平对接焊、 开坡口平对接焊和熔透焊道焊接法（单面焊双面成形）的操作。 2、把握焊条电弧焊平角焊的根本操作技术，能进行碳钢的角接接头、 T 字接头和搭接 接头的根本操作。 3、把握焊条电弧焊立焊和横焊的根本操作技术，能进行碳钢的立焊和横焊的根本操作。 4、把握焊条电弧焊管子焊接的根本操作技术，能娴熟进行碳钢的水平管、笔直管、管 板焊的根本操作。 5、把握初级技术等级典型产品的加工根底常识，能开始进行初级技术等级典型产品的 焊接根本操作。 三、实习内容及操作办法 （一）气焊气割 内容：操练手艺气割、半自动气割、手艺气焊管子。 （二）焊条电弧焊 1、平板对接焊 内容：不开破坡口平对接焊、开坡口平对接焊和熔透焊道焊接法（单面焊双面成形）。 2、平角焊 内容：角接接头、T字接头和搭接接头。
3、立焊和横焊 内容：平板立焊、横焊。 4、管子焊接 内容：水平管、笔直管（单面焊双面成形）。 焊缝外观查验 1、焊缝的外观质量：（1）焊缝表面无焊瘤、气孔、夹渣等缺陷；(2)焊缝表面无咬边；(3)背面焊缝无凹坑。 2、焊缝外形尺寸：（1）正面焊缝余高 0～3mm；（2）反面焊缝余高余 0～3mm；（3） 正面焊缝余高差<2mm；背面焊缝余高差<2mm；(4)正面焊缝比坡口每侧增宽缝余高差0.5～ 2.5mm；(5)正面焊缝宽度差<3mm。 3、焊缝的内部质量：按 GB3328-87 规范对准焊缝进行 X 射线伤不低于 II 级。 4、焊接接头的曲折实验：面弯、背弯各一件，曲折视点 90°。 5、角变形<3°。 焊接操作心得 1、经过平焊实习，在本来的根底上更进一步的把握了手艺电弧焊操作技巧。 2、在实习中要调整好心态、运用正确操作办法。 3、焊接过程中除打底、填充焊时焊接速度慢一点，而盖面时稍稍快一点。 4、最重要的仍是多想、多问、多考虑、多向同学与师傅沟通、多操练等等。 四、实习小结 转眼间，两周时间短而繁忙、轻松而愉快的实习日子行将离别一段落，经过这两周的实习，我又学到了许多的常识，也领会到了许多的道理，对自己的专业有了愈加深化的了解，总归 这次时间短的实习让我收成颇丰！ 这一次的实习真的让我收成了不少，首先是学习了许多在讲堂中不能学到的焊接方面的 常识，了解了更多怎么运用焊机进行实践的焊接操作，以及在焊接前需求的预备，及怎么解 决在焊接过程中遇到的问题。其次是对自己的专业和现状有了更深的了解，对自己的将来也 有了一个比较清楚的知道。知道到现在作业状况的严峻性，只要在校园学到真实的东西才 能更好的融入到这个社会中，在这个社会中安身！咱们在做这个作业时要有不怕苦、不怕累
手工电弧焊实验报告 一、实验目的 1、使学生在操作技能方面得以加强，为职业技能鉴定(考工)打下良好的基础; 2、实际操作可更好地理解课堂上所学过的理论知识，并为后续课程奠定基础; 3、在诸多焊接方法中，手工电弧焊是基本方法，通过手工电弧焊的实训，为 其它方法起到举一反三的作用。 二、实验内容 钢板对接平焊、引弧、收弧 三、实验要求 1、学生学会引弧、收弧 2、了解手工电弧焊的基本原理和要点 3、掌握焊接技巧 4、熟悉交流电弧焊机的使用 四、实验设备 直流电弧焊机、面罩、手套、敲渣锤 五、实验原理 手工电弧焊是利用焊条与工作间产生的电弧热，将工件和焊条熔化而进行焊接的六、实验步骤 1.选取两节需焊接的角钢 2.选取适当的焊条将两节角钢利用平焊的方法按对接方式焊接 3.利用铁锤将 角钢焊点敲平 七、思考题 1、手工电弧焊的优缺点有哪些,
(1)、工艺灵活、使用与各种材料不同板厚、结构形状的不同位置的焊接 (2)、质量好，晶粒较细小、热影响区小、接头性能好 (3)、易通过工艺调整来控制变形和减小应力 (4)、设备简单、操作方便 control of motor vehicle exhaust pollution in place. Yellow tagged car are forbidden within the built-up area of the county seat, traffic police, the transportation sector will increase its inspections, found one, and deal with one. Four coal fume pollution solution in place. Round 2、手工电弧焊常见的缺陷有哪些,这些缺陷是怎样造成的, : 缺陷类型形状特征产生原因危害性 焊缝宽度、余高、焊焊条直径及焊接规范选尺寸过小，强度降低;尺寸偏差角尺寸等焊缝尺寸择不当;坡口设计不当; 尺寸过大，应力集中， 过大或过小运条手势不良疲劳强度降低 焊接规范不当，电流过 焊缝两侧与基本金大，电弧过长，焊接过快;减小焊缝有效截面，咬边属交界处烧熔形成焊条角度不对，操作手势应力集中，降低接头 凹陷或沟槽不良，电弧偏吹;接头位强度和承载能力 置不利 焊件表面氧化物、锈蚀、减小焊缝有效截面，污染未清理;焊条吸潮;降低接头致密性，减气孔 / 焊接电流过小，电弧过小接头承载能力和疲长，焊速太快;药皮保护劳强度。效果不佳，操作手势不良 填充金属相互间未坡口、间隙设计不良;焊
任务二焊条电弧焊方法与设备使用教学目标：了解焊条电弧焊的原理、工艺特点及应用范围； 能合理选用焊接材料； 能合理制定焊条电弧焊工艺； 掌握焊条电弧焊操作技术； 教学活动设计：利用多媒体课件辅助教学、现场教学； 教学重点：焊条电弧焊的原理、工艺特点 制定焊条电弧焊工艺； 掌握焊条电弧焊操作技术 教学难点：对工艺制定及操作的掌握 教学内容： 学习单元一认知焊条电弧焊 一、焊条电弧焊的特点 焊条电弧焊是最常用的熔焊方法之一。焊接过程如图1-1所示。在焊条末端和工件之间燃烧的电弧所产生的高温使药皮、焊芯和焊件熔化，药皮熔化过程中产生的气体和熔渣，不仅使熔池和电弧周围的空气隔绝，而且和熔化了的焊芯、母材发生一系列冶金反应，使熔池金属冷却结晶后形成符合要求的焊缝。 焊条电弧焊具有以下优点： 1.设备简单维护方便 2.操作灵活在空间任意位臵的焊缝，凡焊条能够达到的地方都能进行焊接。 3.应用范围广
焊条电弧焊具有以下缺点： 1.对焊工要求高 2.劳动条件差 3.生产效率低 二、坡口形式和焊接位臵 1.接头和坡口形式 焊条电弧焊常用的基本接头有对接、搭接、角接和T形接头，如图l-2所示。不同的焊接接头以及不同板厚应加工成不同的坡口形式。对接接头常用的坡口形式如图1-3所示。板厚1～6mm时，用I形坡口；板厚增加时可选用Y形、X形和U形等各种形式的坡口。 2.焊接位臵 熔焊时，被焊焊件接缝所处的空间位臵，称为焊接位臵，如图l-5所示。 (1)平焊位臵焊缝倾角0°焊缝转角90°的焊接位臵称为平焊位臵，如图1-5a所示。在平焊位臵进行的焊接称为平焊。 (2)横焊位臵焊缝倾角0°，180°；焊缝转角0°，180°的对接位臵称为横焊位臵，如图1-5b所示。在横焊位臵上进行的焊接称为横焊。 (3)立焊位臵焊缝倾角90°(立向上)，270°(立向下)的焊接位臵称为立焊位臵如图1-5c所示。在立焊位臵上进行的焊接称为立焊。 (4)仰焊位臵对接焊缝倾角0°，180°；转角270°的焊接位臵称为仰焊位臵。如图1-5d所示。在仰焊位臵上进行的焊接称为仰焊。 三、焊接参数的选择 焊条电弧焊焊接参数包括：焊条种类、牌号和直径，焊接电流的种类、极性和大小，电弧电压，焊道层次等。选择合适的焊接参数，对提高焊接质量和生产效率是十分重要的，下面分别讲述选择这些焊接参数的原则及它们对焊缝成形的影响。 1.焊条种类和牌号的选择
课程焊接班级任课教师
教学过程 （一）焊接电弧 定义：由焊接电源（焊机）供给的，具有一定电压的两电极间或电极与焊件之间，在气体介质中产生的强烈而持久的放电现象，称为焊接电弧。 （一）焊接电弧的特点 1、它能发出强烈的光和大量的热。 2、由于是气体在导电，它是柔性的，是可以移动的。 3、因具有柔性可以在一定长度内变化（10）毫米左右，过长就会熄灭。 到目前为止，电弧焊接方法仍然占据着主要地位，一个重要的原因就是因为电弧能够有效地，把电能转换成熔化焊接过程中所需要的热能。 （三）焊接电弧及电弧温度的分布。 注；阴极区与阳极区的 温度差别，只有使用直 流焊机时才会发生变 化，使用交流焊机时因 无阴阳极之分，焊条和 工件的温度是一样高的。因此在使用直流焊机时为了获得不同的温度就产生了极学生活动和补充内容
住脱离不开铁板，也产生不了电弧。 见擦划法图：引弧过程的运动轨迹。 操作 方 法：握 稳焊 钳，手 腕稍用力进行擦划。当焊条端头接触铁板一瞬间立即提离铁板4mm 左右电弧就会燃烧，擦划即要有一定力度，又要控制在较小长度范围内，因为一旦引燃电弧就必须停下，如继续离开铁板过高电弧将会熄灭，这就需要控制擦划时的惯力运动。因此引燃电弧的位置不具有确定性。 提示：图中标示的2-4mm是指正常焊接的电弧长度，而并非引弧长度。就一般来讲性能稍好的焊机引弧时提离铁板6mm 左右也能正常起弧。 2、敲击引弧法 敲击引弧法特点：1、引弧点准确。2、不污染工件。3、常用于焊件空间狭窄的地方。4、常用于焊缝与焊缝相连的接
头引弧。5、灭弧后立即再引弧、 敲击引弧 要领：握稳 焊钳，用腕力 向下敲击，如 用力过大则 反弹力太大，焊条端头远离铁板,电弧即燃即灭；如用力太小焊条端头易被铁板粘住。因此敲击时用力要合适，并利用好反弹力，见到弧光时立即稳住，维持电弧正常燃烧距离。 如发生焊条粘在铁板上，可左右摇摆焊条使其脱离后重新引弧。 第三种引弧方法 但通过多年的操作观察，证实它确实存在。（暂称为热引弧法） 方法是：当焊条正常燃烧3秒左右，灭弧后立即移往其他待焊部位（不超过2秒），此时焊条一触即燃（既不擦划也不敲击）。 此方法用途非常广泛，实用意义大，效果好。例如1、当我们点焊薄件或特小工件时要求是稳、准、快。稳指电弧稳定燃烧；准指被焊位置准确；快指着焊时间短（一秒左右）。2、灭弧立焊时或焊管接头时，要求再引弧位子非常准确，引弧灭弧
焊条电弧焊的操作技巧与禁忌 焊接设备操作注意事项 是一种为电弧提供电能的设备，简称为电焊机。 1）检查接线是否正确，设备外壳必须接地，遇到焊工触电时，应先断电源再进行抢救。 2）推拉电源开关应戴好干燥手套，禁止面对开关，以免发生电弧火花而灼伤面部。 3）焊接电缆不准放在焊机附近或炙热的金属焊缝上，也要避免碰撞和磨损。4）停止工作时应及时断电，户外工作时要遮盖好设备。 焊接材料的选用 焊条的选用原则是等强度原则、等同性原则、等条件原则。
焊接电流的选择 1）实际生产过程中焊工都是根据试焊的试验结果，并根据自己的实践经验选择焊接电流的。 2）电流太小，很难引弧，焊条容易粘在焊件上，鱼鳞纹粗，两侧融合不好。3）电流太大，焊接时飞溅和烟雾大，焊条发红，熔池表面很亮，容易烧穿、咬边。 4）电流合适，容易引弧电弧稳定，飞溅很小，能听到均匀的劈啪声，焊缝两侧圆滑的过渡到母材，表面鱼鳞纹很细，焊渣容易敲掉。 电弧电压的选择 电弧电压主要影响焊缝的宽窄。焊条电弧焊时，主要靠焊条的横向摆动来控制，因此电弧电压的影响并不大。 当焊接电流调整好以后，电弧越长电压越高。但电弧太长时，燃烧不稳、飞溅大、容易产生咬边，气孔等缺陷；若电弧太短，容易粘住焊条，一般情况下，电弧长度等于焊条直径的1/2或1倍为好。 焊接速度及焊缝层数的选择
焊接速度是指单位时间内完成焊缝的长度。在保证所要求的尺寸和外形、熔合良好的原则下，焊接速度由焊工灵活掌握。 在厚板焊接时，必须采用多层焊或多层多道焊。前一条焊道对后一条焊道起预热作用，后一条焊道对前一条焊道起热处理作用。有利于提高焊缝金属的朔性和韧性。每层焊道厚度不能大于焊条直径的1.5倍。 焊条运条的技巧 引弧 电弧焊开始时，引燃焊接电弧的过程称为引弧。 引弧的方法包括以下两类： 1）不接触引弧：是指利用高频电压使电极末端与焊件间的气体导电产生电弧。焊条电弧焊很少采用这种方法。 2）接触引弧：引弧时先使电极与焊件短路，再拉开电极引燃电弧。根据操作手法不同又可分为敲击法和划檫法两种。 敲击法：使焊条与焊件表面垂直地接触，当焊条的末端与焊件的表面轻轻一碰，便迅速提起焊条并保持一定的距离，立即引燃了电弧。操作时焊工必须掌握好手腕上下动作的时间和距离。
学校实习安排 本次实习主要安排在新疆土哈油田建设有限公司进行，以顶班上岗为主，通过实习使学生全面了解企业单位的各方面工作，强化安全意识，规范操作要领，做到安全生产与文明生产。 我在吐哈油建公司实习以有几个月了，公司首先对我门进行了手工焊接的培训，培训期间遇到了很多问题和困难在几个月的时间内体验到当今电焊界普遍所应用的方法，总的来说这次实习活动是一次有趣且必将影响今后学习和工作的重要实践经验。 手工电弧焊是一门实践性的技术课，是学生学习焊接技术工艺方法和技术，完成工程基本训练的重要必修课。实习不仅可以让我们获得焊接的基础知识，了解焊接的一般操作，而且还可以提高自己的焊接技能和动手能力，而且加强了理论联系实际的锻炼，提高了我们的实践能力，培养了我们的素质。实习是一次我们学习、锻炼的好机会。通过这次几个月充实的实习我懂得了很多……… 在这几个月内，大家每天都要加强学习焊接技术，并在很短的实习时间里，完成从对各项焊工作业的过程，我们在老师们耐心细致地指导下，很顺利的完成各自的实习内容，并且基本上都达到了老师预期的实习要求，圆满地完成了实习。在实习期间，通过学习焊接的操作，我们做出了自己的工件，虽然这几个月的焊接实习是对我们的一个很大的考验，我们都喜不自禁，感到很有成就感。 在实习中，安全是第一位，这是每个老师给我们的第一忠告。实习是培养学生实践能力的有效途径，又是我们工科类大学生非常重要的也特别有意义的实习课，也是我们一次，离开课堂严谨的环境，感受到车间的气氛，亲手掌握知识的机会。
实习要求 （1）通过实习受到企业有关生产组织、企业管理、安全生产等方面的教育。 （2）结合实际加深理解课堂所学基础知识。 （3）熟悉几种典型零件的工艺过程和工艺规程的制订原则；了解焊接工艺过程中有关的设备、材料、工具、生产线布局；夹具的结构、使用及调整；认真阅读并消化产品图纸及工艺文件。 学生要在规定时间内完成实习计划要求。在教师的指导下，在生产实践中向工人师傅和技术人员请教，认真记实习笔记、写实习报告，总结实习收获。实习内容 （1）了解焊接结构下料车间的下料工艺规程，钢结构制造的下料方法，样杆、样板的制作材料、使用方法，在钢板上号料的方法，划线的工具和对划线的要求； （2）了解钢板切割采用的方法，切割机的加工能力，氧-乙炔切割所用的设备和工具、自动化切割的设备，各种切割设备的加工能力、技术参数、操作技术、切割时所用的工艺参数，切割的质量和效率、设备的投资等信息。 （3）了解实习单位使用的焊接设备名称、种类、技术参数、焊接特点和使用状况，设备的管理、保养和维护。 （4）了解焊接工艺方法与设备的原理，压力容器生产中的筒体、封头，支座、人孔、组对及装配过程的焊接生产工艺规程，所采用的焊接设备、工装夹具、工艺措施。 （5）了解焊接产品的结构形式、对焊接产品结构图纸的识图和分析，对焊接符号的正确理解和使用。
第一节焊条电弧焊操作技术 一、基本操作技术 1.引弧；引燃电弧的过程。 1 ）直击法：焊条末端与焊件表面碰击。 特点：碰击次数多； 容量产生气孔； 2）划擦法：焊条末端与焊件表面划擦。 特点：损害焊件表面； 2、运条 电弧引燃后作三个方向的运动： 1）焊条要以焊条熔化速度不断地向焊缝熔池送进。 2）焊条沿焊接方向向前移动。焊接过程中，焊条移动速 度要适当。速度过快熔池变浅变窄，造成焊缝未焊透或未熔合出现气孔、夹渣。速度过慢，焊缝余高大，焊缝宽度过宽，焊缝易烧穿和出现焊瘤。 3）焊条横向摆动。摆动的目地是增加焊缝的宽度。正常焊缝的宽度为焊接直径的2-5倍。 4）焊条的运条： （1）直线形； （2）直线往复形； （3）锯齿形； （4）月牙形；
2、焊道的连接 （1）直通焊法； （2）由中间向焊缝两端对称焊法; （3）分段退焊法； （4 ） 由中向两端退焊法； 3、焊条动作的作用 （1 ） 焊条角度变化的作用： 1）防止立焊、横焊、仰焊的熔化金属下淌; 2）控制熔化金属与熔渣分离； 3）控制焊缝熔池深度； 4）防止熔渣向焊缝熔池前部移动； 5）防止咬边； 焊条.站度聂大 （2）焊条沿焊接方向移动的作用 1）保证焊条直线施焊形成焊缝； 2）控制每道焊缝的横截面积； （3）横向摆动的作用
1)保证坡口两侧及焊道之间的熔合； 2)控制熔化属液，使焊缝达到熔深与熔宽； (4)焊条送进的作用 1)控制电弧的弧长、防止有害气体侵入焊缝熔池产生气 孔； 2)促进焊缝形成； 3)焊接过程不断进行； 4、焊道的收弧 是指一条焊缝结束时采用的收弧方法，采用立即拉断会形成低于焊件表面的弧坑。 1)划圈法：端部作圆圈运动； 2)回焊收弧法：回焊一小段填满弧坑后断弧； 二、各种焊接位置上的操作要点 1.平焊位置的焊接 (1)焊接特点 1)焊条熔滴金属主要依靠重力向焊接熔池过渡； 2)熔池形状和熔池金属容易保持； 3)焊接电流比其他位置大； 4)熔池金属与熔渣容混在一起造成焊缝夹渣现象； 5)参数和操作不正确时，产生未焊透、咬边或焊瘤； 6)对接焊时，参数或焊接程序不当，产生变形； (2)平焊位置的焊条焊接要点
焊接实训报告 焊接实训报告 一、实习目的 电弧焊是用手工操纵焊条进行焊接工作的，可以进行平焊、 立焊、横焊和仰焊等多位置焊接。另外由于焊条电弧焊设备轻便，搬运灵活，所以说，焊条电弧焊可以在任何有电源的地方进行焊 接作业。适用于各种金属材料、各种厚度、各种结构形状的焊接。通过对简单工件进行焊接，培养学生的焊接工艺分析能力，动手 操作能力，为今后从事生产技术工作打下坚实的基础。训练使学 生建立起经济观点，质量观点和理论联系实际的科学态度;对学生 进行思想作风教育，使其在生产劳动中遵守纪律，爱护国家财产，掌握焊接技巧，熟悉交流电弧焊机的使用。 二、实习内容 1、电弧焊技术 1.1电孤的引燃方法 手工电弧焊的引燃方法是采用接触法。具体应用时又可分为 划擦法和敲击法两种。划擦法引弧动作似划火柴，对初学者来说 易于掌握，但容易损坏焊件表面。敲击法引弧由于焊条端部与焊 件接触时处于相对静止的状态，操作不当，容易造成焊条粘住焊件。此时，只要将焊条左右摆动几下就可以脱离焊件。 1.2.运条
1)焊条中心向熔池逐渐送进，以维持一定的弧长，焊条的送进速度应与焊条熔化的速度相同。否则会产生断弧或焊条与焊件粘连现象。 2)焊条的横向摆动，以获得一定的焊缝宽度。 3)焊条沿焊接方向逐渐移动，移动速度的快慢影响焊缝的成型。 1、3手工电弧常用的运条方法： 1)直线形运条法由于焊条不作横向摆动，电弧较稳定能获得较大的熔深，但焊缝的宽度较窄。 2)锯齿形运条法锯齿形运条法是焊条端部要作锯齿形摆动。并在两边稍作停留(但要注意防止要边)以获得合适的熔宽。 3)环形运条法环形运条法是焊条端部要作环形摆动。 1、4焊缝的起头和收尾 焊缝的起头就是指开始焊接的部分，由于引弧后不可能迅速使这部分金属温度升高。所以起点部分的熔深较浅，焊缝余高较高。为了减少这种现象，可以采用较长的电弧对焊缝的起头处进行必要的预热，然后适当地缩短电弧的长度再转入正常焊接。 焊缝的收尾时由于操作不当往往会形成弧坑，降低焊缝的强度，产生应力集中或裂纹。为了防止和减少弧坑的出现，焊接时通常采用三种方法： 1)划圈收弧法，适合于厚板焊接的收尾。
焊条电弧焊单面焊双面成形技术的操作要领与技巧 单面焊双面成形技术是焊条电弧焊难度较大的一种操作技术，同时又是各类技能考试，技术比武，特别是锅炉、压力容器和压力管道焊工必须熟练掌握的基本技能。尽快地掌握单面焊双面成形技术的操作要领和技巧，不仅是每个技能考试，技术比武和锅炉、压力容器取证焊工十分关心的问题，也是各地培训中心（站）焊工教练必须要讲解和示范的主要内容。经过多年来的摸索和实践，在吸取和借鉴全国各地焊工培训的经验基础上，总结出了一套适用于焊条电弧焊单面焊双面成形技术的操作要领与技巧，多次在锅炉、压力容器和压力管道的焊工取证培训中应用，收到了很好的效果，对尽快掌握单面焊双面成形技术会有所帮助。 要掌握好焊条电弧焊单面焊双面成形操作技术，一定要熟练掌握“五种要领”，还应学会“六种技巧”。五种要领（以下简称“五要领”），是指五种操作基本要领，其具体内容是指“看、听、准、短、控”。“六种技巧”（以下简称“六技巧”）的具体内容是“点固、起头、运条、收弧、接头、收口”技巧。如果熟练掌握上述的“五要领”和“六技巧”基本方法，就会焊出内外质量合格的焊缝与试件。下面以断弧焊为例，分别介绍“五要领”和“六技巧”在焊条电弧焊单面焊双面成形打底焊中的具体应用。 一、“五要领” 1、看 在焊接过程中除要认真观察熔池的形状、熔孔的大小及铁液与熔渣的分离情况，还应注意观察焊接过程是否正常（如偏弧、极性正确与否等）。熔池一般保持椭圆形为宜（圆形时温度已高）。熔孔的大小以电弧将两侧钝边完全熔化并深入每侧0.5~1为好。熔孔过大时，背面焊缝余高过高，易形成焊瘤或烧穿。熔孔过小时，容易出现未焊透或冷接现象（弯曲时易裂开）。焊接时一定要保持熔池清晰，熔渣与铁液要分开，否则易产生未焊透及夹渣等缺陷。当焊接过程中出现偏弧及飞溅过大时，应立即停焊，查明原因，采取对策。“看”是控的前提条件和依据，非常重要，只有看得清，辨得明，才能做到“控得有理”、“控制得法”。 2、听 焊接时要注意听电弧击穿坡口钝边时发出的“噗噗”声，没有这种声音，表明坡口钝边未被电弧击穿，如继续向前焊接，则会造成未焊透、熔合不良等缺陷，所以在焊接过程中，应
钢筋电弧焊工艺试验总结报告 一、工程概况 二、试验目的、适用范围 通过本次钢筋焊接工艺性试验，确定钢筋电弧焊的各项参数，确保钢筋焊接质量。本次试验确定的连接施工工艺及参数适用于本标段内所有混凝土的钢筋焊接连接制作 安装施工。 三、试验依据 （1）《钢筋焊接及验收规程》JGJ 18-2012； （2）《混凝土工程施工质量验收规范》GB50204-2015。 四、试验准备 1、材料 （1）钢筋 钢筋采用热轧带肋HRB335Φ18、Φ22进行工艺试验，出厂合格证明及检测报告齐全。 （2）焊条 焊条采用J422焊条，产品合格证齐全。 2、设备机具 砂轮切割机、钢筋弯曲机、交流弧电焊机等。 3、人员配备 焊工1名、试验人员2名、电工1名、钢筋工2名。 五、试验操作工艺
1、工艺流程：准备工作→选择焊接参数→施焊操作→质量检验搭接焊接头形式见下图：搭接焊工艺 （1）钢筋搭接长度应符合见下表： HRB335 单面 焊 ≥10d 双面焊≥5d 注：d 为主筋直径(mm) （3）根据《钢筋焊接及验收规程》JGJ18-2012的有关规定，搭接焊只适用于Ⅰ、Ⅱ、Ⅲ级钢筋的焊接，其制作要点除注意对钢筋搭接部位的预弯和安装，应确保两钢筋 轴线相重合。 （4）搭接焊接头的焊缝厚度s不应小于主筋直径的0.25倍；焊缝宽度 b 不应小于主筋直径的0.7倍，见下图： （a）双面焊；（b）单面焊：b 一焊缝宽度；s 一焊缝厚度； d 一钢筋直筋；l 一搭接长度d一钢筋直径 2、操作方法 （1）准备工作
检查电源、焊机、试焊钢筋、焊条等设备材料准备齐全，具备施焊条件。 （2）选择焊接参数 根据钢筋级别、直径、接头形式和焊接位置，选择适宜的焊条、焊接层数、焊接电 流，保证焊缝和钢筋融合良好。钢筋采用热轧带肋HRB335Φ18、Φ22，焊条采用J422焊条，接头形式采用单面搭接焊。 （3）施焊操作 引弧应在垫板、形成焊缝的部位，防止烧伤主筋。焊接地线与钢筋应接触紧密。 先将搭接钢筋用2点定位焊固定，离端部约20mm。 施焊应在搭接部位一侧开始打弧，收弧时弧坑应填满，并向另一侧拉出灭弧。 尽量施水平焊，需多层焊时，第一层焊的电流可以稍大，以增加融化深度，焊完一 层之后，应将焊渣清除干净，当需要立焊时，焊接电流应比平焊减少10%～15%。 （4）质量检验 在接头外观检查合格后抽取试件进行试验，电弧焊接头拉伸试验应符合下列要求： 3个热轧钢筋接头试件的抗拉强度均不得小于该牌号钢筋规定的抗拉强度。 至少应有2个试件断于焊缝之外，并应呈延性断裂，当达到上述两项要求，应评定 该批接头为抗拉强度合格。 当试验结果有2个试件抗拉强度小于钢筋规定的抗拉强度，或3个试件均在焊缝或热影响区发生脆性断裂时，则一次判定该批接头为不合格品。 当试验结果有1个试件抗拉强度小于规定值，或2个试件均在焊缝或热影响区发生脆性断裂，其抗拉强度均小于钢筋规定抗拉强度的 1.10倍时，应进行复检。 复检时，应再切取6个试做。复检结果，当仍有1个试件的抗拉强度小于规定值，或3个试件均在焊缝或热影响区发生脆性断裂，其抗拉强度均小于钢筋规定抗拉强度的1.10倍时，应判定该批接头为不合格品。 3、钢筋电弧焊质量标准： （1）焊接前必须首先核对钢筋的材质、规格及焊条类型符合钢筋工程的设计施工规范，有材质及产品合格证书和物理性能检验，对于进口钢材需增加化学性能检定，检验 合格后方能使用。 （2）焊工必须持相应等级焊工证才允许上岗操作。 （3）在焊接前应预先用相同的材料、焊接条件及参数，制作二个抗拉试件，其试验 结果大于该类别钢筋的抗拉强度时，才允许正式施焊，此时可不再从成品抽样取试件。
焊条电弧焊操作规程 1. 使用范围 本指导书适用于我公司生产制造的零部件的焊接作业。 2. 焊接总体工艺要求 2.1 焊接的一般性准则 2.1.1 焊接前要对设备进行各项检查，确保设备在正常状态下使用。 2.1.2 尽量保证焊接区工件表面不粘附油垢、水分和锈蚀；必要时进行清理。 2.1.3 焊接位置：焊缝尽量放在平焊位置焊接，尽可能减少立焊、横焊和仰焊作业。 2.1.4 焊接变形：采用增加工装刚性固定法防止焊接变形，如使用假轴和焊接夹具。 2.1.5 焊接顺序：必须根据被焊接工件结构特点，选择合理的焊接顺序。 2.1.6 焊后修整：对影响外观平整的焊缝进行打磨。 3. 手工电弧焊工艺规范 3.1 作业设备及材料 焊机、焊条、电焊钳、护目镜、焊接电缆等 3.2 焊缝坡口形式和焊接清理 3.2.1焊接坡口形式应考虑减少母材金属熔入焊缝中的比例。 3.2.2 焊前清理：待焊的焊件在最终装配之前，应将焊件表面或坡口面及坡口两侧20-50mm范围内表面上的水、锈、氧化膜、防护层、油污和有碍焊接的杂物清除掉，对焊的焊接面需经切削加工。 3.3 焊接规范参数 合理选择焊条、焊接电流、电压。 3.4 焊后处理 3.4.1 焊后清理：对焊接完毕或中止焊接时间较长的焊件，应及时清除焊件上（特别是焊缝区）的焊渣、残留焊剂和金属飞溅物，以便于对焊缝的目视检查和无损探伤，防止焊渣和残留焊剂腐蚀焊件，避免焊件在使用中焊渣和金属飞溅物脱落而造成不良后果。 3.4.2焊后冷却：焊后必须缓慢冷却，以免产生淬硬组织。 4 焊接检验： 零件全部焊接工作完毕后，焊件和焊缝表面清理干净，首先应对焊缝进行目视检查。检查焊缝尺寸、外形及表面质量，然后根据产品图样进行检验。 5 焊接返工作业 5.1 焊缝返修 5.1.1 一般焊缝不低于Ⅱ级焊缝标准，否则返修。Ⅲ、Ⅳ级焊缝必须返修。 5.1.3 当焊缝需要返修时，应找出其原因，制定可行的返修方案，其返修工艺应符合原焊接工艺要求的，才能进行返修。焊补前，缺陷应彻底清除。返修后应进行复检。 5.1.4 焊缝同一部位的返修次数不准超过两次。如超过两次，返修前应经技术总负责人批准。返
焊条电弧焊实训报告 一、实习目的 焊条电弧焊实训是学生全面学习焊条电弧操作技能的一次重要实习环节，通过本环节的实习使学生获得焊接生产经验，培养理论联系实际的工作作风，充分掌握焊条电弧焊的操作 技能，为取得中级焊工资格证打下基础。 二、实习基本要求（一）实习教学的主要任务 通过本环节的实习是学生了解焊条电弧焊的特点、适用范围，掌握焊条电弧焊的操作技术，具备根据图纸正确选用焊接规范参数的能力。 （二）实习教学的基本要求 1、掌握焊条电弧焊平对接焊的基本操作技能，能熟练进行碳钢的不开坡口平对接焊、 开坡口平对接焊和熔透焊道焊接法（单面焊双面成形）的操作。 2、掌握焊条电弧焊平角焊的基本操作技能，能进行碳钢的角接接头、T字接头和搭接接头的基本操作。 3、掌握焊条电弧焊立焊和横焊的基本操作技能，能进行碳钢的立焊和横焊的基本操作。 4、掌握焊条电弧焊管子焊接的基本操作技能，能熟练进行碳钢的水平管、垂直管、管 板焊的基本操作。 5、掌握初级技术等级典型产品的加工基础知识，能初步进行初级技术等级典型产品的 焊接基本操作。 三、实习内容及操作要领 （一）气焊气割 内容：练习手工气割、半自动气割、手工气焊管子。 （二）焊条电弧焊 1、平板对接焊 内容：不开破坡口平对接焊、开坡口平对接焊和熔透焊道焊接法（单面焊双面成形）。 2、平角焊 内容：角接接头、T字接头和搭接接头。
一、实习目的 焊条电弧焊实训是学生全面学习焊条电弧操作技能的一次重要实习环节，通过本环节的实习使学生获得焊接生产经验，培养理论联系实际的工作作风，充分掌握焊条电弧焊的操作 技能，为取得中级焊工资格证打下基础。 二、实习基本要求（一）实习教学的主要任务 通过本环节的实习是学生了解焊条电弧焊的特点、适用范围，掌握焊条电弧焊的操作技术，具备根据图纸正确选用焊接规范参数的能力。 （二）实习教学的基本要求 1、掌握焊条电弧焊平对接焊的基本操作技能，能熟练进行碳钢的不开坡口平对接焊、 开坡口平对接焊和熔透焊道焊接法（单面焊双面成形）的操作。 2、掌握焊条电弧焊平角焊的基本操作技能，能进行碳钢的角接接头、T字接头和搭接接头的基本操作。 3、掌握焊条电弧焊立焊和横焊的基本操作技能，能进行碳钢的立焊和横焊的基本操作。 4、掌握焊条电弧焊管子焊接的基本操作技能，能熟练进行碳钢的水平管、垂直管、管 板焊的基本操作。 5、掌握初级技术等级典型产品的加工基础知识，能初步进行初级技术等级典型产品的 焊接基本操作。 三、实习内容及操作要领 （一）气焊气割 内容：练习手工气割、半自动气割、手工气焊管子。 （二）焊条电弧焊 1、平板对接焊 内容：不开破坡口平对接焊、开坡口平对接焊和熔透焊道焊接法（单面焊双面成形）。 2、平角焊 内容：角接接头、T字接头和搭接接头。
焊条电弧焊安全操作规程 一、操作人员必须身体健康，经过安全技术培训教育考试合格后，取得特种作业人员有效操作证，方可上岗操作。熟悉设备结构、性能，掌握操作技术技能和应急处置方法。负责设备日常安全管理。 二、按规定穿、佩戴劳动防护用品。操作时，穿阻燃工作服、绝缘鞋戴手套、面罩。 三、电焊设备安装位置要干燥、通风良好，无易燃、易爆、腐蚀性气体、无严重尘垢、剧烈震动；操作岗位地面无油污、积水、障碍物；操作区域周围10m内无易燃物、可燃物，有问题及时整改消除。 四、操作前，应做如下安全检查，有问题及时整改消除。 1、电焊设备、设施完好，一、二次绕组、绕组与外壳绝缘良好，电阻值符合标准规定。 2、电源线绝缘良好，无漏电。焊钳绝缘护套完好。 3、电焊设备接地（零）线接地牢固（防止高压窜入低压，交流弧焊机二次侧应接零或接地，焊钳除外），电阻值符合标准规定。 4、临时焊接设备，执行一机一闸一漏电规定，漏电保护器动作电流不大于30mA、动作时间不大于0.1s。 5、电焊设备空载自动断电保护装置完好、灵敏度高，最短动作时间达到1±0.3s。 6、焊接设备10米以内无放置的氧、乙炔气瓶。 7、裸露带电部分、接线柱安全防护罩齐全、完好、牢固。 8、露天电焊设备、设施有防雨棚。 9、照明要符合相关规定，并满足操作视觉要求。 10、按规定配备的消防器材完好，在有效期内使用。 五、凡在禁火区域动火，按规定办理动火作业许可证，严格落实安全防范措施。严格遵守焊工“十不焊（割）”规定。 六、焊接设备一次线装拆由电工操作，一次线长度不应超过3m，二次线与焊机装接牢固，长度不应超过30m，接头不应超过三处；电缆绝缘无破损、裸露；通过道路时，要按规定架空或采取其他保护措施。 七、合闸送电时要一次推足，焊钳与焊件不得短路；禁止带负荷拉、合闸；空载电压禁止超过规定值，防止发生触电、电弧灼、烧伤害。 八、焊接时，二次线要双线到位，临时接地线头禁止浮搭，用专用夹钳钳牢焊件；禁止借用设备、金属管道、金属脚手架、轨道及结构钢筋做回路地线，禁止搭接在氧、乙炔气瓶上，防止发生触电、爆炸事故。 九、禁止在易燃、易爆气体或液体扩散区域内或装有易燃、易爆气体（固体）的容器、管道或运行中的压力容器、管道上直接施焊。确实需要动焊时，要按照相关标准规定，采取
焊接实习报告 焊接>实习报告（一） 一、实习目的 电弧焊是用手工操纵焊条进行焊接工作的，可以进行平焊、立焊、横焊和仰焊等多位置焊接。另外由于焊条电弧焊设备轻便，搬运灵活，所以说，焊条电弧焊可以在任何有电源的地方进行焊接作业。适用于各种金属材料、各种厚度、各种结构形状的焊接。通过对简单工件进行焊接，培养学生的焊接工艺分析能力，动手操作能力，为今后从事生产技术工作打下坚实的基础。训练使学生建立起经济观点，质量观点和理论联系实际的科学态度；对学生进行思想作风教育，使其在生产劳动中遵守纪律，爱护国家财产，掌握焊接技巧，熟悉交流电弧焊机的使用。 二、实习内容 1、电弧焊技术 1.1电孤的引燃方法 手工电弧焊的引燃方法是采用接触法。具体应用时又可分为划擦法和敲击法两种。划擦法引弧动作似划火柴，对初学者来说易于掌握，但容易损坏焊件表面。敲击法引弧由于焊条端部与焊件接触时处于相对静止的状态，操作不当，容易造成焊条粘住焊件。此时，只要将焊条左右摆动几下就可以脱离焊件。 1.2.运条 1）焊条中心向熔池逐渐送进，以维持一定的弧长，焊条的送进速度应与焊条熔化的速度相同。否则会产生断弧或焊条与焊件粘连现象。 2）焊条的横向摆动，以获得一定的焊缝宽度。 3）焊条沿焊接方向逐渐移动，移动速度的快慢影响焊缝的成型。 1、3手工电弧常用的运条方法： 1）直线形运条法由于焊条不作横向摆动，电弧较稳定能获得较大的熔深，但焊缝的宽度较窄。 2）锯齿形运条法锯齿形运条法是焊条端部要作锯齿形摆动。并在两边稍作停留（但要注意防止要边）以获得合适的熔宽。 3）环形运条法环形运条法是焊条端部要作环形摆动。
1、4焊缝的起头和收尾 焊缝的起头就是指开始焊接的部分，由于引弧后不可能迅速使这部分金属温度升高。所以起点部分的熔深较浅，焊缝余高较高。为了减少这种现象，可以采用较长的电弧对焊缝的起头处进行必要的预热，然后适当地缩短电弧的长度再转入正常焊接。 焊缝的收尾时由于操作不当往往会形成弧坑，降低焊缝的强度，产生应力集中或裂纹。为了防止和减少弧坑的出现，焊接时通常采用三种方法： 1）划圈收弧法，适合于厚板焊接的收尾。 2）反复断弧收尾法，适合于薄板和大电流焊接的收尾。3）回焊收弧法，适合于碱性焊条的收尾。 2.电弧焊的焊接分类 2.1平焊 平焊是焊缝倾角0°、焊缝转角90°的焊接位置，叫平焊位置。在平焊位置进行的焊接。 2.1.1平焊应注意事项 1）尽量保持熔池大小一致，Vx、Vy运动速度适当，Vz运动配合，以确保背面熔透良好，防止产生未焊透或烧穿，使焊波美观，达到单面焊双面成形。 2）为防止运条过程中出现缩孔，未焊透，应避免在两坡口中心部位抬起焊条，增大弧长。 3）焊接时应注意焊条的倾斜角度，一般焊条与焊接方向构成65o-80o角为宜，防止熔渣向熔池前面流动，造成焊接困难，形成夹渣。 4）收尾时应在熔池边缘反复灭弧几下，降低熔池温度，填满弧坑，防止出现裂纹和烧穿 2.1.2探析碳钢平焊提高质量的施工技术 A.焊接手法 焊接试板能否经检验合格，其决定因素是焊工的手法，既焊条怎样摆动及运条的速度。以往采用连弧直线形运条法，也就是不做横向摆动，压着火走，此种方法如掌握得好则背面成型美观，但不易掌握，有时因电弧长短保持不一致而上起点温度低不易焊透。收弧处温度高又容易烧穿而产生透瘤。又因这种焊接方法焊接速度快，有时熔合不好容
项目2 焊条电弧焊基本技能操作 焊条电弧焊是用手工操纵焊条进行焊接的电弧焊方法。焊条电弧焊是利用焊 条与焊件之间产生的电弧热，熔化焊件与焊条而进行焊接。 本项目主要分为焊条电弧焊引弧实训、焊条电弧焊运条实训、焊缝接头及平敷焊实训三个模块。 任务1 焊条电弧焊引弧实训 任务目的：1、能正确调整、使用焊接设备及工具 2、能熟练的引弧、位置正确、焊点无缺陷 任务重点：1、电弧焊安全操作规程 2、焊条电弧焊的引弧方法及弧长的控制 教学时数：1学时 教学方法：讲授及演示法 教学过程 实践基础 一、弧焊电源: 1、对弧焊电源的要求 弧焊电源是向电弧供电的电源。它应能满足弧焊工艺的需要，如容易引弧。电弧稳定，焊接电流调节范围宽，飞溅少、焊缝成形好，安全性好等。 2、焊条电弧焊按电源种类分为： 焊条电弧焊所用电源一般有两类：交流弧焊电源BX系列、直流弧焊电源ZX 系列。 二、焊条的作用及选用 焊条是涂有药皮的共焊条电弧焊用的焊接材料。焊条电弧焊时，焊条既作电极，又作填充金属，融化后与母材融合形成焊缝。因此，焊条的性能将直接影响 到电弧的稳定性、焊缝金属的化学成分、力学性能和焊接生产率等。 焊条的组成它由药皮和焊芯两部分组成。焊芯的主要作用是作为电极和填充金属；药皮的作用主要是稳弧、保护、脱氧、渗合金及改善焊接工艺性。
1、焊条应满足的要求： 1）引弧容易，焊接过程中电弧稳定，电弧熄灭后再引弧容易。 2）药皮融化均匀，无成块脱落现象，药皮的融化速度应比焊芯的融化速度稍慢，使焊条融化时能在端部形成喇叭形套筒，以利于融滴过度和造成保护气氛。 3）焊接过程不应产生过大的烟雾或过大、过多的飞溅。 4）保证焊敷金属的力学性能和化学成分，并具有抗裂性。 5）焊缝形成良好，焊渣容易清除。 2、选用焊条的基本原则： （1)等强度原则即选用与母材同强度等级的焊条。一般用于焊接低碳钢和低合金钢。只有在焊接结构刚度大、受力情况复杂时，才选用比钢材强度低一级的焊条。这样焊接后可保证焊缝既有一定的强度，又能得到满意的塑性，以避免因结构刚度过大而使焊缝撕裂。 （2)同成分原则即选用与母材化学成分相同或相近的焊条。一般用于焊接耐热钢、不锈钢等金属材料。 （3)抗裂纹原则选用抗裂性好的碱性焊条，以免在焊接和使用过程中接头产生裂纹。一般用于焊接刚度大、形状复杂、使用中承受动载荷的焊接结构。 （4)抗气孔原则受焊接工艺条件的限制，如对焊件接头部位的油污、铁锈等清理不便，应选用抗气孔能力强的酸性焊条，以免焊接过程中气体滞留于焊缝中，形成气孔。 （5)低成本原则在满足使用要求的前提下，尽量选用工艺性能好、成本低和效率高的焊条。 三、焊接工艺参数 1、焊条直径：焊条直径与下列因素有关 （1）工件厚度 （2）焊缝空间位置 （3）焊接层次
