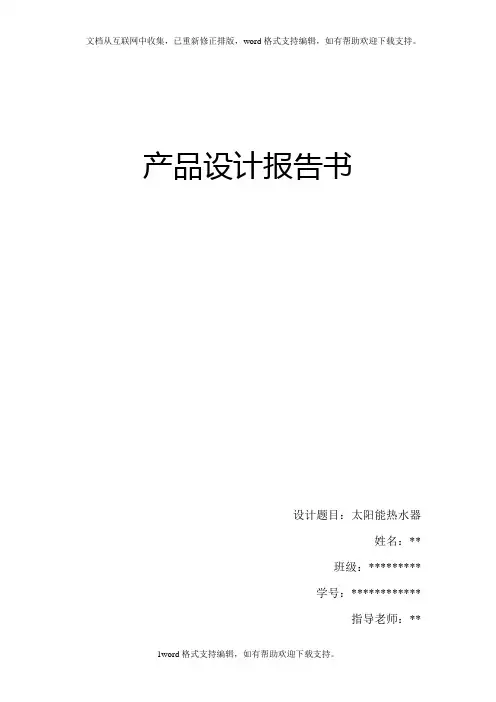

产品设计报告书设计题目：太阳能热水器姓名：**班级：*********学号：************指导老师：**第一章设计大纲一、设计目标二、设计背景第二章设计计划一、家居家具设计计划安排表第三章市场调研一、市场调研计划二、市场调研问卷三、太阳能热水器设计四、设计流程五、太阳能热水器设计-设计要素六、太阳能热水器设计-设计案列第四章展开设计一、设计构思草图二、确立方案三、设计说明第一章设计大纲一、设计目标太阳具有节能、环保的优点，具有广阔的推广应用前景。
然而，因为阴雨天时太阳能热水器无法供应热水，会影响使用。
为了保证全天候热水供应，光电互补型热水供应系统便运而生。
目前光电互补热水供应系统的形式有整体式和分体式两种。
整体式就是目前市场上的光电互补型。
分体式是由太阳能热水器和室内串联组合而成。
光电互补热水供应系统在使用中存在这诸多安全隐患。
地线带电由于使热水器而造成的使用者触电事故屡屡发生，究其原因是：安装电热水器的物接地系统不是良好的，甚至是缺乏的，如接错线、线路老化、私拉电线、使用劣质的开关插座、用水管当接地线等，这些都有可能导致地线带电，从而引发触电事故。
安装不牢固因为电热水器安装固定不牢固而掉落，将使用者砸成重伤的事故时有发生。
安装不牢固的原因是固定膨胀与墙体连接不牢固，或者是墙体本身强度低，无法固定膨胀螺栓。
线路露天明敷危险因素多由于太阳能热水器多为住户入住后安装的，太阳能热水器的水管和电线都是明设于墙体外，确切的说是悬浮于墙体外面。
这样的安装方式存在以下问题：保温效果差，冬天易冻结堵塞管道，甚至造成管道冻裂，融化后向邻内渗水等；电线遭受风吹雨淋，易老化漏电；因为无可靠固定措施，容易被风吹断引起带电端落地引起他人触电。
二、设计背景我国已成为世界上家具生产大国，同时也是一个重要的家电消费大国。
我国有13亿人口，一个巨大的潜在的消费市场已为世人瞩目。
目前中国人均家电消费水平尚低，据1998年的统计，我国年人均消费家电仅为5.48美元，而德国和意大利年人均则在300美元以上。
随着我国人民生活水平的不断提高，家电消费肯定会提高，中国人均家具消费水平如果达到泰国、菲律宾等中等发展国家的消费水平，即在年人均20美元左右，其消费总额也在2000亿人民币以上。
因此，可以预计家居行业的家电产量增长还有很大潜力。
第二章设计计划一、太阳能热水器设计计划安排表第三章市场调研一、市场调研计划调研时间：2010年11月16日——12月25日调查目的：了解消费者购买心态和使用情况，市场调查目的，就是我们要根据消费者的使用该产品方式及市场存在的潜力，去进行调查及分析，最终根据对该产品所发现问题进一步的推断，将有针对性去进行改良的设计。
调查内容：1．消费者（1）消费者的统计资料（2）消费者对家具购买的原因（3）消费者需要什么样的家具调查方式：（1）询问法：主要是以顾客的身份问售货员产品的基本情况和销售情况，这是面谈，还有询问正在购买该项产品的顾客。
网上调查，在百度贴吧里发贴子进行调查。
（2）观察法：是由调查者在各大商场等调研地点进行观察的一种方法。
由于被调查者不知道正在被调查，一切动作均很自然，有较强的真实性和可靠性。
①观察顾客的行为，对商品的喜爱程度，和对同类相似产品的在意与否。
②操作观察，观察使用者是否了解产品的操作规则和对该产品的使用习惯，还有售货员的演示等。
调查对象：家具市场营销人员﹑普通居民调查样本：100份调查地点：清风国美电器﹑滨河购物广场﹑黎氏阁家具城市场调研方向：现在居民对家具的需求相关产品：不同材料的家具和不同风格的家具二、调查问卷亲爱的朋友：您好！我是太原科技大学艺术系的学生。
为了更好地了解您对家具类产品的需求以及消费，为调查对象进行分析，希望您能够配合我们，根据实际情况来回答问卷。
请问（此调查不记名,填写时无需任何顾虑，请在您确定的答案序号前打“√”，对您的合作，我们将有小礼品赠送，以略表谢意！！！）1、您家的热水器是：A、定做B、直接选购 C﹑由家装公司配置好2、您一般去哪购买家具热水器：A、家具城B、厂家C、网上D﹑其它3、您有自己制作家具的想法吗？：A、有B、没有4、您在买家具前，征求过别人的意见吗？：A、由自己做主B、征求过，且采纳了一部分C、征求过，但没采纳5、您现在家具的造型有什么的态度：A、希望有自己喜欢B、随便6、您需要什么样的家具：舒适实用性A、好B、一般颜色好看A、好B、一般C﹑符合自己家的环境造型好看A、好B、一般C﹑符合自己家的环境7、您希望的家具颜色：A、与室内装修协调B、是我喜欢的颜色C、反映木材色D、无所谓8、你对环保有要求吗：A、无毒无害B、符合有关规定C、价钱便宜环保没有什么 D ﹑无所谓9﹑您喜欢什么家具用材？A、木材B、人造板C、金属D、塑料E、皮革F、织物G、玻璃H、其他10、您希望家具：A、与众不同B、跟上时髦C、只要自己喜欢就行11、您希望您的家具符合身份吗：A、是B、无所谓非常感谢您能够在百忙之中抽出宝贵时间来回答这份问卷。
以下为市场调查获得的热水器权威的十大排名权威的十大排名，其实家电著名品牌做太阳能的只有美菱一家，02就开始做太阳能，其他的家电企业大多是近一两年才开始进入1.皇明太阳能中国驰名商标（国家工商总局认定）、中国500最具价值品牌、国际太阳能学会会员、中国名牌。
2．四季沐歌太阳能中国驰名商标（国家工商总局认定）、中国500最具价值品牌、国际太阳能学会会员、中国航天事业合作伙伴。
3．华扬太阳能中国驰名商标（国家工商总局认定）、中国名牌。
4．太阳雨太阳能中国名牌、中国驰名商标（司法认定）、B.I.D国际质量大奖。
5．力诺瑞特太阳能中国名牌、中国驰名商标（司法认定）。
6．美菱太阳能中国名牌、中国驰名商标（司法认定）。
7．辉煌太阳能中国名牌。
8．清华阳光太阳能中国名牌。
9．亿家能太阳能中国驰名商标（司法认定）。
10．桑乐太阳能中国驰名商标（司法认定）。
三、太阳能热水器设计从住宅建筑设计角度和设备使用寿命、节能、经济角度等多方面综合方面，认为分体式光电互补模式比整体式具有以下几个方面的优点：减少长度由于采用将电热水器直接安装在或内，电缆直接与电热水器相连接，与太阳能热水器不进行连接，所以与整体式光电互补太阳能热水器相比，具有电缆短的突出优点。
管路热损失小一般太阳能热水器都是安装在屋顶。
当阴雨天需要启动电热水器补热时，整体式光电互补型太阳能热水器将水在屋顶加热后再流回室内使用的方式，会加大管道沿程热损失，不利于建筑节能。
对于顶水式太阳能热水器，水压小时，电加热后的热水因为水压不够而无法使用。
造成能源浪费和热量损失。
对于分体式光电互补，则不存在以上问题。
设备使用寿命长整体式光电互补太阳能热水器是将电加热热水器和太阳能集热器合二为一的组装模式，是将电热水器作为太阳能储的一种太阳能热水器。
众所周知，一个设备的组成元件越多，设备出现故障的概率越大。
电热水器中有部分器件属易损件，使用寿命只有一年，因此，光电互补太阳能热水器的使用寿命远比普通太阳能热水器短。
使用电热水器+太阳能热水器的串联互补模式，使用寿命长，而且维护方便。
使用可靠度高整体式光电互补太阳能热水器的管道是整个系统的“瓶颈”，当管道出现冻堵、冻裂式，将导致热水系统的失效。
分体式光电互补热水器是由电热水器和太阳能串联组在的热水供应系统，两设备之间既是独立的，又是互补的。
当一个设备出现故障时，另一个设备可以独立工作，因此既是互补的，又是备用的。
这样的系统可靠程度比整体式要高。
四、设计流程设计应考虑其安装固定牢固和结构安全、防风、及屋面排水等因素。
固定在屋面防水层的上面，防止破坏防水层导致屋面渗漏。
具体做法：在屋面上直接浇注混凝土墩台，在墩台上预埋膨胀螺栓。
墩台的位置：墩台的应做在结构墙体的上面。
严禁在楼板上直接浇注(容易超载，引起楼板变形，渗漏)。
墩台的大小依据当地风荷载的大小经抗风验算后确定。
为了增加稳定性，宜多户联合浇注为联体式墩台。
在墩台上预留泄水孔，保证屋面排水畅通。
安装在屋顶的太阳能热水器，一般都超过了屋顶女儿墙的高度，因此原先设计的屋顶防雷系统对太阳能热水器无效。
在后安装太阳能热水器的建筑上，应考虑防雷措施。
对于设计阶段统一考虑安装太阳能的建筑，设计时应统一考虑固定、防雷等措施。
太阳能热水器设计概念化阶段是整体设计的理念和宗旨，是保证今后具体设计得以顺利进行的前提条件。
对太阳能热水器设计概念化进行设定的过程，涉及太阳能热水器相关的功能性、构造和材料以及形状等问题。
对于“某种设计为什么应该采取那样的形状或构造？”“为什么应该用那样的材料生产？”等问题，概念化阶段都要做出总体的说明。
设计的概念化要充分反映设计师的理念和价值，发挥他们的创造性，所以它不应是其他人的意见，而应该是设计师自己的想法。
具体化阶段具体化阶段是按照在概念化阶段设定的设计方案，解决家电的构造、功能和美观问题并创造出其基本形状。
在这个阶段要画很多草图、图样，做出模型，还要选择材料，讨论太阳能热水器的构造以及其他一些细节问题等。
椅子设计的具体化阶段就是创造出产品形状的过程，简单地讲就是做出太阳能热水器造型的外观图样，并对其进行论证。
设计太阳能热水器阶段在当前的市场情况下，太阳能热利用行业应该怎么做，应该注意哪些问题？成功营销策划机构创始人郭自军认为，今年的太阳能热利用市场疲软是特殊情况，太阳能行热利用业的发展前景毋庸置疑。
但行业整合和兼并是必然趋势，将来的竞争也越来越激烈。
基于这样的事实，他提出以下建议。
一是不能贪大贪全。
太阳能热利用行业开始逐渐成熟，涌现出十几家规模企业，所以新进入的企业，若没有足够的资金实力是做不好全国市场的。
目前的市场不是10年前的情形了，那时是个企业就可以全国招商。
因此，新进入的企业首先是做专，做区域市场。
二是注重产品质量和售后服务。
当前的市场情况，对于中小企业来说，价格是优势，但经销商和顾客最担心的就是产品质量和售后服务，所以新进入的企业若能把质量和服务做好，迟早都能得到客户认可。
三是不断进行技术和设备的升级。
太阳能热利用行业经过几十年的发展，虽然取得了一定的成绩，但产品技术没有大的改进，新进入的企业若要长久发展，就必须从技术和设备上加大投入，通过技术和设备的升级赢取更大的市场。
四是打造区域品牌。
做区域市场竞争也是非常激烈的，一方面有大企业在市场上围追堵截，另一方面有其他区域品牌的抢夺。
对于新进企业来讲，即使是做区域市场，也要从一开始注重打造自己的品牌，和品牌要效益，这样才能立于不败之地。
设计检验阶段通过以上各阶段步骤完成的产品设计并不是完美的。
尤其是热水器与人们日常生活的关系，可以说人们对产品设计的合理性和适用性的评判是很重要的。
因此应该对设计进行检验。
