加湿器产品设计

加湿器研发方案设计1. 引言加湿器是一种用来增加室内空气湿度的设备，被广泛应用于家庭、办公室和医疗场所等。

在冬季干燥的气候环境下，加湿器能够改善空气质量，提供更加舒适的室内环境。

本文将介绍一个加湿器研发方案设计，包括硬件选型、功能设计、性能测试和市场推广等内容。

2. 硬件选型在加湿器的硬件选型中，需要考虑以下几个关键因素：2.1 加湿原理加湿器主要有蒸发式加湿器、超声波加湿器和喷雾式加湿器等不同的加湿原理。

根据需求和目标市场，选择合适的加湿原理作为研发方案的基础。

2.2 加湿能力加湿能力是指加湿器单位时间内可以增加的空气湿度。

根据目标市场的需求和竞争对手的情况，选择合适的加湿能力范围。

2.3 水箱容量水箱容量决定了加湿器可以连续工作的时间。

根据用户的使用习惯和需求，选择合适的水箱容量。

2.4 噪声噪声是用户在使用加湿器时非常关注的一个指标。

选择具有低噪声水平的加湿器，可以提高产品的竞争力。

基于以上考虑因素，选择蒸发式加湿器作为研发方案的基础。

其具有节能、无噪声和适用范围广等优点。

3. 功能设计根据蒸发式加湿器的特点，设计以下功能：3.1 加湿控制设计加湿器具有可调节的加湿功能，用户可以根据需要设置不同的加湿量。

加湿器应该提供不同的加湿档位来满足不同用户的需求。

3.2 水箱容量检测设计加湿器具备水箱容量检测功能，当水箱的水位过低时，加湿器能够自动停止加湿，并提醒用户添加水。

3.3 自动关机当环境湿度达到设定值时，加湿器应具备自动关机功能，以避免过湿导致的不适。

3.4 温度控制设计加湿器具有温度控制功能，可以通过加热装置使出风口温度在一个合适的范围内。

3.5 智能控制加湿器应具备智能控制功能，可以通过智能手机等设备进行远程控制和监控。

4. 性能测试在加湿器研发过程中，需要进行一系列的性能测试以验证设计的可行性和可靠性。

4.1 加湿能力测试通过将加湿器置于特定空间，并记录加湿器工作特定时间后的空气湿度变化，来测试加湿能力。

1、选题背景：加湿器是一种增加房间湿度的家用电器。

加湿器可以给指定房间加湿，也可以与锅炉或中央空调系统相连给整栋建筑加湿。

加湿器从使用方面来讲可分为工业用加湿器和家用加湿器两个大的类别。

家用加湿器家用加湿器产品集加湿,美容,清新和装饰于一体的新型电器.产品有别于传统加湿器,融合多种元素,不再是单一的家电产品.机器的人性化设计:采用风量强劲且噪音低,寿命长的罩极电机及创新独有的"零噪音设计"电路.让用户使用更加方便,睡得更加安静,采用独有"零噪音设计"的电路,当机器缺水后,风机,变压器,线路板全不工作,使你的机器更加省电,安静,节能环保.采用专利的防溢水,漏电的结构设计,使用机器安全，适合家庭使用。

但是目前，我国家用加湿器市场每年家庭拥有率的增长仅在3％—4％左右，与国内多数居民知道干燥季节需要进行室内加湿的现况相比，存在较大的消费意识差距。

这种状况凸显出我国家用加湿器市场虽发展了近20年，但目前仍存在着较大的消费“瓶颈”。

很多人士指出，由于地理位置、气候条件、经济发展等因素的影响，目前国内加湿器的家庭拥有率呈现出以下几个特点：经济发达地区比欠发达地区高，城市地区比农村地区高，高收入家庭比低收入家庭高，受教育水平高家庭比受教育水平低家庭高。

目前国内加湿器品牌有很多，如亚都、爱普、阿蓝德、捷瑞、龙的等。

但是，其中仍然出现了一枝独秀的状况，即北京亚都公司生产的加湿器占到了国内加湿器市场的80％以上。

除了技术、市场原因外，这里还和国内家用加湿器市场目前所处的行业周期有关。

亚都商业公司总经理王效久说：“只有北京、济南等个别城市进入成长期，其他地区都还处在导入期。

”从亚都公司1987年生产国内第一台家用加湿器开始，17年的历史和消费现况足可以说明这个市场存在的一些特殊性。

现在来说这是一个很好的商机也是给人们生活带去便利的选择，市场上的很多加湿器的功能已经可以满足消费者的要求，重要的是随着现在社会的发展大家更加的重视视觉上的享受，一方面在满足功能的前提下在外形上达到美观的效果会带来更大的市场，让人们用着放心，看着舒心。

基于单片机的智能加湿器设计智能家居是当今科技发展的一个重要方向，智能加湿器作为其中的一个应用，为人们提供了更加舒适的居住环境。

本文将基于单片机技术，设计一个智能加湿器，并对其原理、功能、实现方法以及优化方案进行深入研究。

第一章绪论1.1 研究背景1.2 研究意义1.3 国内外研究现状第二章智能加湿器原理及功能设计2.1 加湿器原理介绍2.2 智能化设计要求分析2.3 功能设计与实现方法第三章硬件设计与实现3.1 单片机选型与原理介绍3.2 传感器选型与接口设计3.3 电路板设计与制作第四章软件设计与实现4.1 单片机程序框架分析与搭建4.2 传感器数据采集与处理算法实现4.3 控制算法优化及智能化策略第五章实验结果及分析讨论5.1 实验环境介绍5.2 实验数据采集5。

3 数据分析及结果讨论第六章智能加湿器优化方案6.1 问题分析6.2 优化方案设计6.3 优化方案实施与效果评估第七章总结与展望7.1 研究工作总结7.2 研究工作展望第一章绪论1.1 研究背景随着人们生活水平的提高，对室内空气质量的要求也越来越高。

尤其是在干燥的冬季，室内湿度往往较低，容易引发一系列健康问题。

因此，加湿器成为了人们生活中不可或缺的电器之一。

然而，传统加湿器在使用过程中存在着一些问题，如手动控制不便、湿度过高或过低等。

为了解决这些问题，设计一个基于单片机的智能加湿器具有重要意义。

1.2 研究意义智能加湿器作为智能家居中的一个重要组成部分，在提高居住环境舒适度、保障健康等方面具有重要意义。

通过引入单片机技术实现对加湿器的智能化控制和管理，可以实现自动调节室内湿度、远程控制、节能等功能，提高用户的使用体验。

1.3 国内外研究现状目前，国内外对智能加湿器的研究已经取得了一些进展。

国外一些公司已经推出了一些智能加湿器产品，如通过手机APP远程控制、自动调节湿度等功能。

国内也有一些学者对智能加湿器进行了研究，但是大多数还停留在理论层面，缺乏实际应用和实验验证。

“智能加湿器设计”资料合集目录一、基于单片机的智能加湿器设计二、基于手机控制的智能加湿器设计三、简易智能加湿器设计四、基于单片机的智能加湿器设计五、智能加湿器设计六、基于单片机技术的智能加湿器设计基于单片机的智能加湿器设计随着人们生活水平的提高，智能家居已经成为日常生活的一部分。

其中，加湿器作为一种调节室内湿度、提高生活品质的家居设备，越来越受到人们的。

然而，传统的加湿器存在着控制精度低、能耗大等问题，因此，设计一种基于单片机的智能加湿器成为必要。

一、硬件设计本次设计采用单片机作为主控制器，通过温度传感器和湿度传感器采集环境参数，并使用PWM控制超声波雾化器的工作，从而实现加湿器的智能化控制。

1、主控制器主控制器选用单片机作为控制核心，负责接收和处理传感器采集的数据，并根据设定值输出控制信号，从而调节加湿器的湿度和温度。

本设计中选用AT89C51单片机作为主控制器，其具有价格低、稳定性好等特点。

2、传感器（1）温度传感器本设计采用DS18B20温度传感器，该传感器采用一线制接口，测温范围为-55～+125℃，满足加湿器的工作需求。

单片机通过与DS18B20通信，获取当前的温度值，并根据设定值调整加湿器的工作状态。

（2）湿度传感器湿度传感器选用HUMl501，该传感器采用串行接口，测量范围为0～100%RH，测量精度为±3%RH。

HUMl501将测得的湿度值通过I2C接口传输给单片机，单片机根据设定值调节PWM信号的占空比，从而控制超声波雾化器的出雾量。

3、超声波雾化器超声波雾化器是加湿器的执行部件，其作用是将水雾化成微小水滴，通过风扇将水滴吹到空气中，达到加湿的效果。

本设计采用压电陶瓷作为换能器，通过PWM信号控制雾化器的工作状态。

单片机根据传感器采集的数据调节PWM信号的占空比，从而控制雾化器的出雾量。

二、软件设计软件部分采用C语言编写，主要包括数据采集、数据处理和控制输出三个模块。

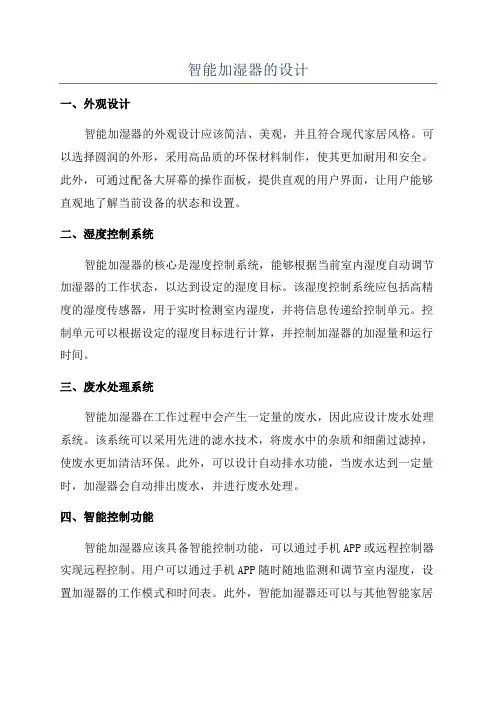

智能加湿器的设计一、外观设计智能加湿器的外观设计应该简洁、美观，并且符合现代家居风格。

可以选择圆润的外形，采用高品质的环保材料制作，使其更加耐用和安全。

此外，可通过配备大屏幕的操作面板，提供直观的用户界面，让用户能够直观地了解当前设备的状态和设置。

二、湿度控制系统智能加湿器的核心是湿度控制系统，能够根据当前室内湿度自动调节加湿器的工作状态，以达到设定的湿度目标。

该湿度控制系统应包括高精度的湿度传感器，用于实时检测室内湿度，并将信息传递给控制单元。

控制单元可以根据设定的湿度目标进行计算，并控制加湿器的加湿量和运行时间。

三、废水处理系统智能加湿器在工作过程中会产生一定量的废水，因此应设计废水处理系统。

该系统可以采用先进的滤水技术，将废水中的杂质和细菌过滤掉，使废水更加清洁环保。

此外，可以设计自动排水功能，当废水达到一定量时，加湿器会自动排出废水，并进行废水处理。

四、智能控制功能智能加湿器应该具备智能控制功能，可以通过手机APP或远程控制器实现远程控制。

用户可以通过手机APP随时随地监测和调节室内湿度，设置加湿器的工作模式和时间表。

此外，智能加湿器还可以与其他智能家居设备进行联动，例如与空调、智能窗帘等设备相互配合，实现更加智能化的室内环境控制。

五、安全保护设计智能加湿器在设计时应该考虑用户的安全。

可以在设备上设置多种安全保护功能，例如过热保护、水位监测保护等，确保设备在异常情况下能够及时停止工作并发出警报。

此外，加湿器也应支持自动关机功能，当室内湿度达到设定的目标后，加湿器会自动停止工作，避免湿度过高对用户健康造成影响。

六、能耗和噪音控制综上所述，智能加湿器设计需要考虑外观设计、湿度控制系统、废水处理系统、智能控制功能、安全保护设计和能耗噪音控制等方面。

通过合理的设计和精确的控制，智能加湿器可以提供舒适的室内环境，为用户带来更好的使用体验。

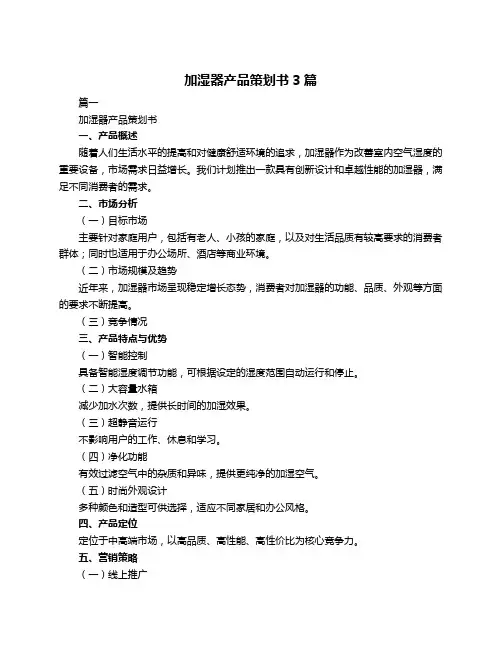

加湿器产品策划书3篇篇一加湿器产品策划书一、产品概述随着人们生活水平的提高和对健康舒适环境的追求，加湿器作为改善室内空气湿度的重要设备，市场需求日益增长。

我们计划推出一款具有创新设计和卓越性能的加湿器，满足不同消费者的需求。

二、市场分析（一）目标市场主要针对家庭用户，包括有老人、小孩的家庭，以及对生活品质有较高要求的消费者群体；同时也适用于办公场所、酒店等商业环境。

（二）市场规模及趋势近年来，加湿器市场呈现稳定增长态势，消费者对加湿器的功能、品质、外观等方面的要求不断提高。

（三）竞争情况三、产品特点与优势（一）智能控制具备智能湿度调节功能，可根据设定的湿度范围自动运行和停止。

（二）大容量水箱减少加水次数，提供长时间的加湿效果。

（三）超静音运行不影响用户的工作、休息和学习。

（四）净化功能有效过滤空气中的杂质和异味，提供更纯净的加湿空气。

（五）时尚外观设计多种颜色和造型可供选择，适应不同家居和办公风格。

四、产品定位定位于中高端市场，以高品质、高性能、高性价比为核心竞争力。

五、营销策略（一）线上推广利用电商平台、社交媒体、专业网站等进行产品宣传和推广。

（二）线下推广通过家电卖场、家居专卖店等渠道进行展示和销售，举办促销活动。

（三）品牌建设六、生产与供应链（一）生产安排选择可靠的生产厂家，确保产品质量和生产效率。

（二）原材料供应建立稳定的原材料供应渠道，保证产品的稳定生产。

（三）物流配送与专业物流公司合作，确保产品及时、安全送达消费者手中。

七、财务预算包括研发成本、生产成本、营销费用、运营费用等，制定合理的预算计划，确保项目的盈利能力。

八、风险评估与应对（一）市场风险密切关注市场动态，及时调整产品策略和营销策略。

（二）技术风险加强技术研发和创新，确保产品性能的稳定性和先进性。

（三）竞争风险不断提升产品竞争力，突出差异化优势。

篇二《加湿器产品策划书》一、项目背景随着人们生活水平的提高和对健康生活的追求，加湿器作为一种能够改善室内空气湿度的产品，市场需求日益增长。

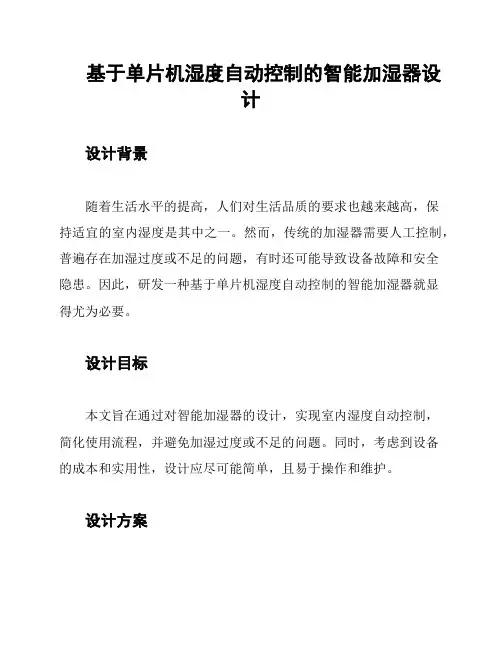

基于单片机湿度自动控制的智能加湿器设
计
设计背景
随着生活水平的提高，人们对生活品质的要求也越来越高，保
持适宜的室内湿度是其中之一。

然而，传统的加湿器需要人工控制，普遍存在加湿过度或不足的问题，有时还可能导致设备故障和安全
隐患。

因此，研发一种基于单片机湿度自动控制的智能加湿器就显
得尤为必要。

设计目标
本文旨在通过对智能加湿器的设计，实现室内湿度自动控制，
简化使用流程，并避免加湿过度或不足的问题。

同时，考虑到设备
的成本和实用性，设计应尽可能简单，且易于操作和维护。

设计方案
本设计方案采用单片机控制的驱动电路和传感器，监测室内湿度并自动控制加湿器的工作状态。

具体步骤如下：
1. 基于555计时器的PWM驱动电路，控制加湿器的加湿量。

通过改变PWM占空比，可以实现不同的加湿量。

2. 使用DHT11湿度传感器，获取室内湿度信息。

3. 根据设置的目标湿度值，通过比较室内湿度和目标湿度的大小关系，控制加湿器开关状态。

4. 引入LCD1602液晶屏幕，实时显示室内湿度值和设备的工作状态，方便用户查看。

实现效果
经过测试，本设计方案能够准确监测室内湿度并自动调节加湿器的工作状态，显著地提高了设备的使用便捷性和安全性。

结论
本文针对传统加湿器存在的问题，提出了一种基于单片机湿度
自动控制的智能加湿器设计方案。

该方案实现了室内湿度自动控制，简化了使用流程，并避免加湿过度或不足的问题。

同时，设计简单，易于操作和维护。

该方案对于提高家庭生活品质和健康有着重要意义。

加湿器产品形态设计理念加湿器作为一种为室内提供湿度的电器产品，在现代生活中发挥着重要的作用。

然而，传统的加湿器设计在形态上显得较为单一，缺乏创新与个性化，无法满足现代人对于个性化和舒适性的需求。

因此，新一代加湿器的形态设计理念应当注重创新、个性化和人性化。

首先，创新是加湿器形态设计的关键。

传统的加湿器外观呈现简单的长方体或圆柱体，缺乏独特的特点和亮点，无法吸引消费者的注意力。

新一代加湿器的形态设计应当以创新为核心，突破传统的设计模式，打破固有思维方式。

可以借鉴现代艺术设计的理念，将加湿器与艺术相结合，使其外观更加美观、时尚和具有艺术感。

其次，个性化是加湿器形态设计的重要方向。

现代人注重个性化，希望将个人风格和喜好体现在家居用品上。

因此，新一代加湿器的形态设计应当具有多样化并满足不同消费者的个人需求。

可以采用模块化设计的方式，使消费者可以根据自己的喜好自由搭配和组合加湿器的外观和功能。

另外，可以加入可定制化的功能，如LED灯光、音乐播放等，使加湿器可以根据不同场景和心情进行个性化调整。

最后，人性化是加湿器形态设计的关键要素。

加湿器作为一种家居用品，应当贴近人们的生活需求和习惯，提供更加方便和舒适的使用体验。

新一代加湿器的形态设计应当考虑到使用者的便捷性和操作的简便性。

可以采用智能化的设计，通过用户界面、远程控制等方式，实现用户对加湿器的便捷操作和控制。

另外，加湿器的外观设计也应当注重人体工程学，符合人体工学原理，使用户在使用过程中感到舒适和自然。

综上所述，新一代加湿器的形态设计理念应当注重创新、个性化和人性化。

通过创新的外观设计，个性化的定制功能和人性化的使用体验，将加湿器产品推向更加高端和时尚的方向，满足现代人对于个性化和舒适性的需求。

加湿器策划方案引言在干燥的冬季，室内空气常常过于干燥，容易导致皮肤干燥、呼吸道不适等问题，给健康带来一定的影响。

为了改善居室环境，加湿器作为一种常见的家居电器，被越来越多的人所关注与使用。

本文将会介绍一种新型加湿器的策划方案，旨在满足用户对加湿器的需求，提供更加舒适的室内环境。

目标用户本款加湿器的目标用户主要是家庭用户和办公室用户。

针对这一用户群体，我们希望推出一款小巧、安全、易使用且具有智能化特点的加湿器。

功能需求1.加湿功能：加湿器的基本功能是增加室内湿度，改善干燥的环境。

本款加湿器需具备较高的加湿效果，能够快速地增加室内湿度，并保持在合适的湿度范围内。

2.恒湿功能：本款加湿器应具有恒湿功能，即能根据当前环境的湿度自动调整加湿器的工作状态，保持室内湿度在一个理想的范围内。

3.多档调节：加湿器应具备多个档位，使用户可以根据需求调节加湿器的工作强度。

4.安全保护：加湿器需要具备过热保护功能，当温度过高时能自动停止工作，以避免安全隐患。

5.水箱容量：本款加湿器的水箱容量应适中，能够满足一晚上的使用需求。

6.便捷清洁：加湿器的设计应方便用户进行拆卸和清洁，避免水垢积累。

技术实施1.加湿原理：本款加湿器采用超声波加湿原理，通过振动超声波片产生微细水雾，使水雾飘浮在空气中，增加室内湿度。

2.材质选择：加湿器的外壳材质应选用耐热、防火的材料，以保证使用的安全性。

3.恒湿控制：加湿器的恒湿功能将会使用湿度传感器对室内湿度进行监测，并根据设定值自动调整加湿器的工作模式。

设计外观1.外形设计：采用圆柱形设计，外表简洁、美观，适合放置在家庭和办公场所的各种空间环境中。

2.尺寸与重量：加湿器的尺寸要适中，便于携带和放置，并不占用过多的空间。

重量要轻便，方便用户搬运和操作。

3.显示屏：加湿器的设备面板上应设计一个显示屏，用于显示当前环境湿度和加湿器的工作状态。

用户体验1.静音设计：加湿器应具备静音设计，确保用户在使用时不会受到噪音的干扰。

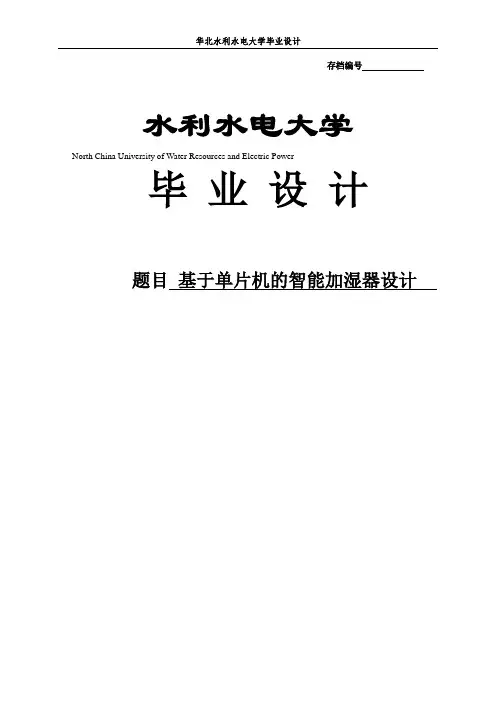

目录摘要 .......................................................................................................................................................... I I ABSTRACT . (III)1 引言 (1)2 设计方案 (2)2.1 系统的整体功能结构图 (2)2.2系统的整体功能流程图 (2)2.3实现方式 (4)3硬件设计 (5)3.1 电路图 (5)3.2 功能描述 (6)3.3 单片机 (6)3.4 DS18B20传感器 (7)3.5 1602显示屏 (9)3.6 复位电路 (9)3.7 液位定位及光电开关 (10)4 软件设计 (11)4.1 DS18B20流程设计 (11)4.2 1602字符型LCD流程设计 (14)5 系统调试 (29)6 总结 (33)参考文献： (34)附录：1602LCD简介 (35)致谢 (38)摘要：在生活中，我们随处可见使用加湿器的场合。

在人们不断追求健康生活方式的今天，开发设计一种价格低廉、功耗低、具有自动控制功能的加湿器显得尤为必要。

本设计采用智能控制，以AT80S51单片机为核心，外接辅助电路，通过实现加湿器的防干烧、声光报警、智能开启和关闭以及室内温湿度的显示功能基本实现加湿器的智能化。

首先中介绍了本课题的课题背景、研究意义及预期研究目标。

然后描述了系统硬件工作原理，且附以系统硬件设计框图，论述了本毕业设计所用到的各硬件接口技术和各个接口模块的功能及工作过程。

接着阐述了程序的流程和实现过程。

最后对用单片机实现智能加湿控制原理的设计思想和软、硬件调试作了详细的论述。

本文撰写的主导思想是软、硬件相结合，以硬件为基础，来进行各功能模块的编写。

关键词：单片机；智能；加湿器；相对湿度；传感器ABSTRACT：In daily life, the use of humidifier can be seen at every situation. Today, the incessantly pursute of healthy lifeway, it is vital important to develop a kind of automatic controlfunction humidifiercan which is price moderate and low power consumption.In this paper, a design was made on the intelligent control, besides some auxiliary circuit, the nucleus is AT80S51 Single-chip Microcomputer. It can realize boil dry protection the acoustic and optical alarm, intelligentize switch , as well as indoor humidity and temperature display functions. In the first instance, the subject background, research meaning and expected research objectives were introduced. afterwards, the working principle of the system hardware was simply described and the system block diagram of hardware design was attached. The history of the development of single chip microprocessor was introduced and the hardware interface technology and the function and work process of each interface module used in the graduation paper were also discussed. What‟s more, the process and realization of the program were elaborated. Finally, the design ideas of the MCU control principle realized by single chip Microcomputer and software or hardware debugging are discussed in detail. The main idea of this paper is the software and hardware combination, regarding hardware as the foundation, for the writing preparation of the functional modules.KEY WORDS: Micro Controller Unit; Intelligence; Humidifier; Relative humidity ; Transducer1 引言四季更替，每当进入寒冷干燥的冬季，尤其是我国的北方城市由于风沙天气较多，人们很容易皮肤干燥、嗓子干痛。

加湿器的调研和设计方案目录•市场调研与用户需求分析•加湿器类型与技术特点•设计方案与实现•功能特点与创新点•生产成本与市场推广策略•总结与展望市场调研与用户需求分析市场规模及增长趋势01根据市场调研数据，加湿器市场规模逐年增长，预计未来几年将保持稳定增长趋势。

02随着人们生活品质的提高和健康意识的增强，加湿器市场具有较大的发展潜力。

用户群体特征加湿器用户主要集中在家庭、办公室、学校等室内环境。

不同用户群体对加湿器的需求有所不同，例如家庭用户更注重产品的安全性、舒适性和易用性，而办公室用户则更看重产品的静音性能和加湿效果。

用户需求调研结果用户普遍希望加湿器具有加湿效果好、噪音低、易清洗、安全性高等特点。

部分用户还希望加湿器具有智能控制、节能环保等附加功能。

竞品分析市场上主流加湿器品牌包括美的、格力、飞利浦等，它们在产品品质、技术水平和市场份额等方面具有较大优势。

竞品分析结果显示，大多数加湿器产品都能满足基本加湿需求，但在噪音控制、清洗便捷性、智能化等方面仍有提升空间。

加湿器类型与技术特点利用超声波高频振荡，将水雾化为超微粒子，通过风动装置扩散到空气中。

加湿效率高，加湿均匀，节能环保，噪音低。

对水质要求高，需使用纯净水，否则会产生“白粉”现象。

家庭、办公室、酒店等。

工作原理优点缺点适用场景工作原理优点缺点适用场景01020304采用自然蒸发原理，通过风机将空气吸入，经过湿润的蒸发滤网，增加空气湿度。

加湿效果稳定，对水质要求较低，不会产生“白粉”现象。

加湿效率相对较低，需定期清洗蒸发滤网，防止细菌滋生。

卧室、客厅、书房等。

工作原理优点缺点适用场景热雾加湿器通过加热元件将水加热至沸腾，产生蒸汽，然后通过风机将蒸汽扩散到空气中。

功耗较高，需定期清洗加热元件，防止水垢形成。

加湿效率高，具有杀菌作用，对水质要求较低。

婴儿房、老人房、医院等需要较高湿度的场所。

结合多种加湿技术，如超声波+蒸发、超声波+热雾等，实现优势互补。
