邱关源电路4版全习题详细讲解1~6章

第一章电路模型和电路定律，第二章电阻电路的等效变换，第三章电阻电路的一般分析，第四章电路定理。

这四章是电路理论的基础，全部都考，都要认真看，打好电路基础。

第一章1-2电流和电压的参考方向要注意哈，个人认为搞清楚方向是解电路最重要的一步了，老师出题，喜欢把教材上常规的一些方向标号给标反，这样子，很多式子就得自己重推，这也是考验你学习能力的方式，不是死学，比如变压器那章，方向如果标反，式子是怎样，需要自己推导一遍。

第二章都要认真看。

第三章3-1 电路的图。

图论是一门很重要的学科，电路的图要好好理解，因为写电路的矩阵方程是考试重点，也是送分题，而矩阵方程是以电路图论为基础的。

第四章4-7对偶原理。

自己看一下，懂得什么意思就行了。

其他小节都是重点，特别是特勒跟和互易。

这几年真题第一题都考这个知识点。

第五章含有运算放大器的电阻电路。

这个知识点是武大电路考试内容，一定要懂，虚短和虚断在题目中是怎么用的，多做几个这章的题就很清楚了。

5-2 比例电路的分析。

这一节真题其实不怎么常见，跟第三节应该是一个内容，还是好好看一下吧。

第六章储能元件。

亲，这是电路基础知识，老老实实认真看吧。

清楚C和L的能量计算哦。

第七章一阶电路和二阶电路的时域分析。

一阶电路的都是重点，二阶电路的时域分析，其实不怎么重要，建议前期看一下，从来没有出现过真性二阶电路让考生用时域法解的，当然不是不可以解，只是解微分方程有点坑爹，而且基本上大家都是要背下来那么多种情况的解。

所以，这章的课后习题中，二阶的题用时域解的就不用做了，一般后面考试都是用运算法解。

7-1 7-2 7-3 7-4 都是重点，每年都考。

好好看。

7-5,7-6，两节，看一下即可，其实也不难懂，只是很难记。

7-7，7-8很重要，主要就是涉及到阶跃和冲激两个函数的定义和应用，是重点。

7-9，卷积积分，这个方法很有用，也不难懂，不过我没看过也不会用也不会做，每次遇到题目都是死算，建议好好研究下卷积。

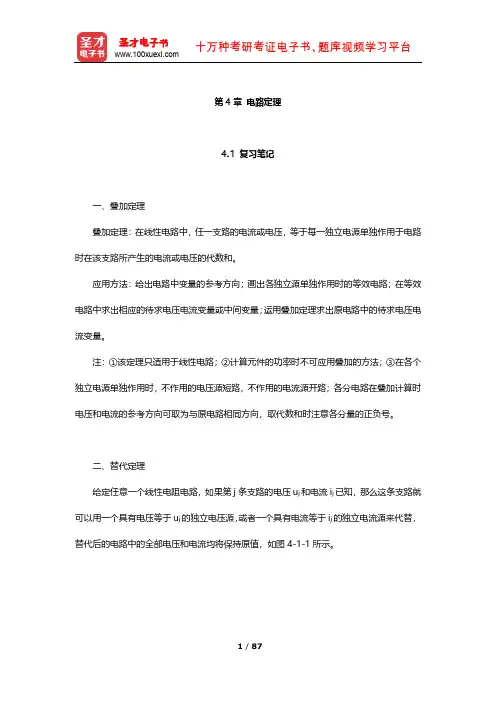

第4章电路定理4.1 复习笔记一、叠加定理叠加定理：在线性电路中，任一支路的电流或电压，等于每一独立电源单独作用于电路时在该支路所产生的电流或电压的代数和。

应用方法：给出电路中变量的参考方向；画出各独立源单独作用时的等效电路；在等效电路中求出相应的待求电压电流变量或中间变量；运用叠加定理求出原电路中的待求电压电流变量。

注：①该定理只适用于线性电路；②计算元件的功率时不可应用叠加的方法；③在各个独立电源单独作用时，不作用的电压源短路，不作用的电流源开路；各分电路在叠加计算时电压和电流的参考方向可取为与原电路相同方向，取代数和时注意各分量的正负号。

二、替代定理给定任意一个线性电阻电路，如果第j条支路的电压u j和电流i j已知，那么这条支路就可以用一个具有电压等于u j的独立电压源，或者一个具有电流等于i j的独立电流源来代替，替代后的电路中的全部电压和电流均将保持原值，如图4-1-1所示。

图4-1-1三、戴维宁定理和诺顿定理1．一个线性含源一端口网络如图4-1-2（a）所示，对外电路来说，可以用一个电压源和电阻的串联组合来等效替代，这一等效电路称为戴维宁等效电路，如图4-1-2（b）所示。

电压源的电压等于该一端口网络的开路电压u oc，而电阻等于该一端口网络中所有独立源为零值时的等效电阻R eq。

图4-1-22．一个线性含源一端口网络N，可以等效为一个电流源和电阻的并联组合，这样的等效电路称为诺顿等效电路，如图4-1-2（c）所示。

电流源的电流等于该网络N的短路电流i sc，并联电阻R eq等于该网络中所有独立源为零值时所得网络N0的等效电阻R eq。

3．应用戴维宁定理和诺顿定理求解电路，一般按以下步骤进行：（1）求解含源端口的开路电压u oc或短路电流i sc。

（2）求解端口的输入电阻R eq，有如下两种方法：①利用开路电压与短路电流之比R eq＝U oc/i sc；②将含源一端口网络中所有独立源置零，求解其对应的R eq。

5种基本的理想电路元件：电阻元件：表示消耗电能的元件。

电感元件：表示产生磁场，储存磁场能量的元件。

电容元件：表示产生电场，储存电场能量的元件。

电压源和电流源：表示将其他形式的能量转变成电能的元件。

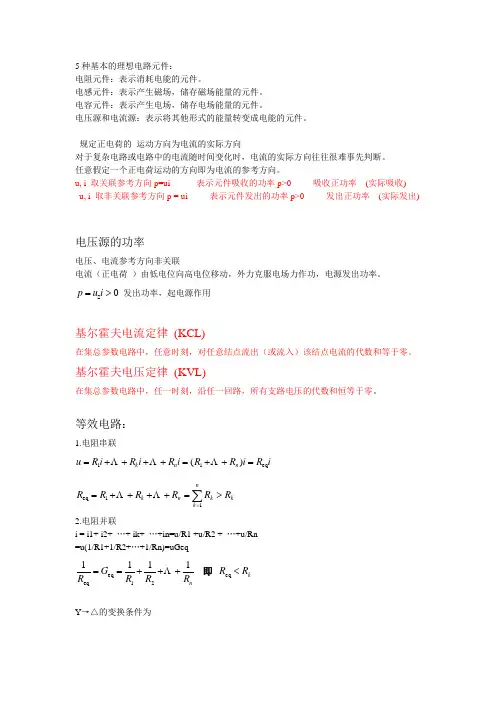

规定正电荷的 运动方向为电流的实际方向对于复杂电路或电路中的电流随时间变化时，电流的实际方向往往很难事先判断。

任意假定一个正电荷运动的方向即为电流的参考方向。

u, i 取关联参考方向p=ui 表示元件吸收的功率p>0 吸收正功率 (实际吸收) u, i 取非关联参考方向p = ui 表示元件发出的功率p>0 发出正功率 (实际发出)电压源的功率电压、电流参考方向非关联电流（正电荷 ）由低电位向高电位移动，外力克服电场力作功，电源发出功率。

S 0 p u i =>发出功率，起电源作用基尔霍夫电流定律 (KCL)在集总参数电路中，任意时刻，对任意结点流出（或流入）该结点电流的代数和等于零。

基尔霍夫电压定律 (KVL)在集总参数电路中，任一时刻，沿任一回路，所有支路电压的代数和恒等于零。

等效电路：1.电阻串联iR i R R i R i R i R u n n k eq 11)(=++=++++=knk k n k R R R R R R >=++++=∑=11eq2.电阻并联i = i1+ i2+ …+ ik+ …+in=u/R1 +u/R2 + …+u/Rn =u(1/R1+1/R2+…+1/Rn)=uGeqk nR R R R R G R <+++==eq 21eq eq 1111即Y →△的变换条件为213133113232233212112R R R R R R R R R R R R R R R R R R ++=++=++=△→Y 的变换条件为312312233133123121223231231231121R R R R R R R R R R R R R R R R R R ++=++=++=1.理想电压源的串联和并联串联nS1S2Sn S 1k k u u u u u ==+++=∑并联2S 1S u u u ==2. 理想电流源的串联和并联 并联∑=+⋅⋅⋅++=kn i i i i i S S S21S串联2S 1S i i i ==实际电源的两种模型及其等效变换1. 实际电压源iR u u S S -=2. 实际电流源S S R ui i -=实际电压源、实际电流源两种模型可以进行等效变换，所谓的等效是指端口的电压、电流关系在转换过程中保持不变。

第1章 习题解答(部分)1.5.3 有一直流电源，其额定功率P N =200 W ，额定电压U N ＝50 V ，内阻只ＲN ＝0.5Ω，负载电阻Ｒ0可以调节，其电路如图所示。

试求： (1)额定工作状态下的电流及负载电阻， (2)开路状态下的电源端电压，分析 电源的额定值有额定功率P N 。

额定电压U N 和额定电流I N 。

三者间的关系为 P N =U N I N 。

额定电压U N 是指输出额定电流I N 时的端电压，所以额定功率P N 也就是电源额定工作状态下负载所吸收的功率。

解 （1）额定电流 A U P I N N N 450200===负载电阻 5.12450===N N I U R Ω （2）开路状态下端电压U 0 等于 电源电动势E 。

U 0＝E ＝U N ＋I N Ｒ0＝50＋4×0.5＝52 V1.5.6 一只100V ，8W 的指示灯，现在要接在380V 的电源上，问要串多大阻值的电阻?该电阻应选用多大瓦数的?分析 此题是灯泡和电阻器额定值的应用。

白炽灯电阻值随工作时电压和电流大小而变，但可计算出额定电压下的电阻值。

电阻器的额定值包括电阻值和允许消耗功率。

解 据题给的指示灯额定值可求得额定状态下指示灯电流I N 及电阻只R NΩ≈==≈==1510073.0110A 073.01108N N N N N N U U R U P I串入电阻R 降低指示灯电压，使其在380V 电源上仍保持额定电压U N ＝110V 工作，故有Ω≈-=-=3710073.01103800N N I U U R 该电阻工作电流为I N =0.073 A,故额定功率为W R I P N R 6.193710073.022≈⨯=⋅=可选额定值为3.7k Ω,20 W 的电阻。

1.5.7在图1.03的两个电路中，要在12V 的直流电源上使6V ，50 mA 的电珠正常发光，应该采用哪 一个联接电路？ 解 要使电珠正常发光，必须保证电珠 获得6V ，50mA 电压与电流。

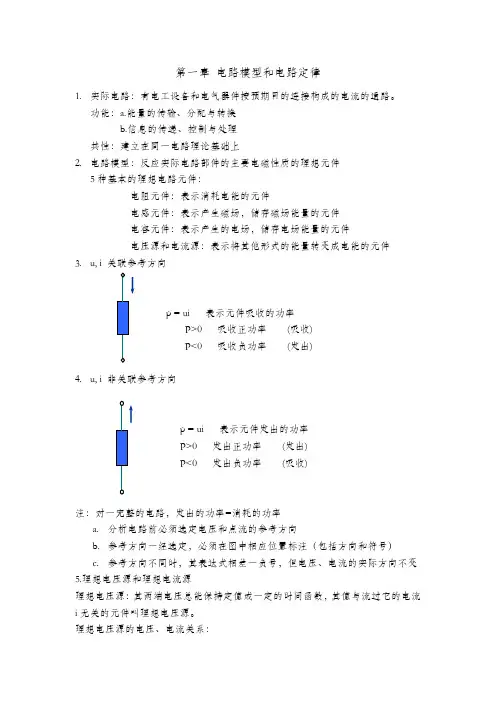

第一章电路模型和电路定律1.实际电路：有电工设备和电气器件按预期目的连接构成的电流的通路。

功能：a.能量的传输、分配与转换b.信息的传递、控制与处理共性：建立在同一电路理论基础上2.电路模型：反应实际电路部件的主要电磁性质的理想元件5种基本的理想电路元件：电阻元件：表示消耗电能的元件电感元件：表示产生磁场，储存磁场能量的元件电容元件：表示产生的电场，储存电场能量的元件电压源和电流源：表示将其他形式的能量转变成电能的元件3.u, i 关联参考方向p = ui 表示元件吸收的功率P>0 吸收正功率(吸收)P<0 吸收负功率(发出)4.u, i 非关联参考方向p = ui 表示元件发出的功率P>0 发出正功率(发出)P<0 发出负功率(吸收)注：对一完整的电路，发出的功率=消耗的功率a.分析电路前必须选定电压和点流的参考方向b.参考方向一经选定，必须在图中相应位置标注（包括方向和符号）c.参考方向不同时，其表达式相差一负号，但电压、电流的实际方向不变5.理想电压源和理想电流源理想电压源：其两端电压总能保持定值或一定的时间函数，其值与流过它的电流i无关的元件叫理想电压源。
