电气牛人使用天正电气画图经验之谈

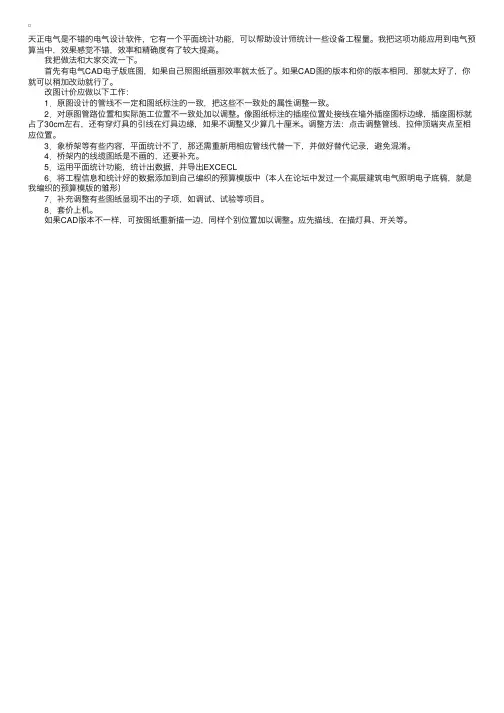

天正电⽓是不错的电⽓设计软件，它有⼀个平⾯统计功能，可以帮助设计师统计⼀些设备⼯程量。

我把这项功能应⽤到电⽓预算当中，效果感觉不错，效率和精确度有了较⼤提⾼。

我把做法和⼤家交流⼀下。

⾸先有电⽓CAD电⼦版底图，如果⾃⼰照图纸画那效率就太低了。

如果CAD图的版本和你的版本相同，那就太好了，你就可以稍加改动就⾏了。

改图计价应做以下⼯作：
1．原图设计的管线不⼀定和图纸标注的⼀致，把这些不⼀致处的属性调整⼀致。

2．对原图管路位置和实际施⼯位置不⼀致处加以调整。

像图纸标注的插座位置处接线在墙外插座图标边缘，插座图标就占了30cm左右，还有穿灯具的引线在灯具边缘，如果不调整⼜少算⼏⼗厘⽶。

调整⽅法：点击调整管线，拉伸顶端夹点⾄相应位置。

3．象桥架等有些内容，平⾯统计不了，那还需重新⽤相应管线代替⼀下，并做好替代记录，避免混淆。

4．桥架内的线缆图纸是不画的，还要补充。

5．运⽤平⾯统计功能，统计出数据，并导出EXCECL
6．将⼯程信息和统计好的数据添加到⾃⼰编织的预算模版中（本⼈在论坛中发过⼀个⾼层建筑电⽓照明电⼦底稿，就是我编织的预算模版的雏形）
7．补充调整有些图纸显现不出的⼦项，如调试、试验等项⽬。

8．套价上机。

如果CAD版本不⼀样，可按图纸重新描⼀边，同样个别位置加以调整。

应先描线，在描灯具、开关等。

电气牛人使用天正电气画图经验之谈HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】第一部分画图前的准备除了自备笔记本，或者建立一个专门记录自己成长的word文档，以便随时记录你的疑问，这对你快速成长绝对有帮助！另外最好备入门最常用的规范、图集、手册：1. 民用建筑电气设计规范（一套）2. 建筑电气常用数据3. 工业与民用配电设计手册另外说明以下两点：A.楼主操作的软件情况：Autocad2008平台，天正电气8.5二次开发软件。

B.理论基础：至少学过电路原理，至于电机学、电力系统没学过没关系，可以自学，我就是这样的如果知道自己哪方面的知识不足就要自学哦，亲们。

在你正式画图前，我提的以下问题你是否都很清楚呢1. 建筑电气设计有哪些系统2. 建筑电气设计有哪些计算3. 建筑电气会用到哪些设备第二部分如何开始画图这部分将告诉大家电气设计的软件操作，以及最实用的命令操作。

楼主尽量按照你可能接触到的先后顺序来讲解，每天将剖析1个命令。

（每个人根据自己的兴趣爱好进行设置，楼主的只供参考，千万别膜拜！）（一）.如何对软件进行初始设置有利于你的绘图速度呢？1. 十字光标大小：设置在50及以上；2. 自定义鼠标右键：A.没有选定对象时单击右键表示—重复上一个命令；B.选定对象时单击右键表示—快捷菜单；C.正在执行命令时单击右键表示—确认3. 画图时图例、线型的大小、宽度，以及导线之间的间距很重要，显示出来的大小与绘图比例有关系。

一般设置导线的宽度为0.5（=导线宽度/绘图比例），汉字的高度至少为3，导线间距最小1mm，设备图块打印之后显示的大小=设备尺寸/绘图比例，一般不小于4。

（若按打印比例1：100来计算）4. CAD左下角显示的那个比例有什么作用绘图比例、出图比例的设置。

5. 最常用操作命令是否改为自己方便的操作了首先来说下修改快捷键命令操作修改的原则。

AUTOCAD天正建筑电气画图经验技巧总结1. DY电源控制模块：DY电源控制模块用来进行火灾报警后强切非消防电源，按区域安装电源模块。

附：火灾报警系统中包括区域型、集中型、控制中心控制。

区域型中只是针对小型建筑，只有报警和探测功能，没有手动联动控制消防泵、喷淋泵等。

区域型火灾箱由消防控制室RS485通讯总线引来。

2 火灾报警图中，厕所、淋浴间、游泳池这些地方，不用火灾探测器。

3 综合布线配线子系统电缆敷设的最大长度是90米。

4. 手动控制线要直接连到喷淋泵和消火栓泵等，不要连到IO模块，控制线和电源线可以连到IO模块上。

5 消防控制室中，安保监控室监控显示屏靠墙放，然后监控台距离其2—3米，然后距离后墙1米左右。

其他安保控制箱柜放两侧，距墙1米左右，而且UPS电源放在最外侧。

6 ：普通插座0.3米，潮湿地方1.5米，空调插座大于2~~2.2米。

潮湿地方选用防水防尘密闭，为IPxx，如IP54，5代表防尘等级，一般为1—6级；4代表防水等级，一般为1—8级。

一般厕所淋浴为IP54。

等电位安装，室外进室内线、厕所淋浴地等都要等电位，装等电位要分0区、1区、2区，0区内应装不大于12V的特低安全电压，一区采用IPx5防护电气设备，2区采用IPx4的；等电位接地电阻，对低压电气采用4欧姆的，对高压电气采用10欧姆的。

对室外大门，室外灯接进来要用带漏电的。

对空调插座等动力插座，要用D 曲线的，普通都是C曲线。

断路器C曲线一般起动时要躲过的短路电流的6~10倍，D曲线则为短路电流10~14倍。

空调的插座要用15~20A的电流。

厕所内插座要用防水的空置插座。

7. 对荧光灯，有T5、T8、LED灯，一般T5为28W，T8为36W。

灯具照度计算考虑维护系数K和使用（利用）系数U，维护系数是表示灯具的维护，比如擦拭灯管灰尘等；利用系数表示灯光的利用情况，如墙壁的反折射率、光线的覆盖范围等。

对接地系统，TN-C-S系统，PEN线为一根，所以有三相加一根共四根线，如3x25+E16；对于TN-S系统，PE线和N线不是一条，共五根线，如4x25+E16。

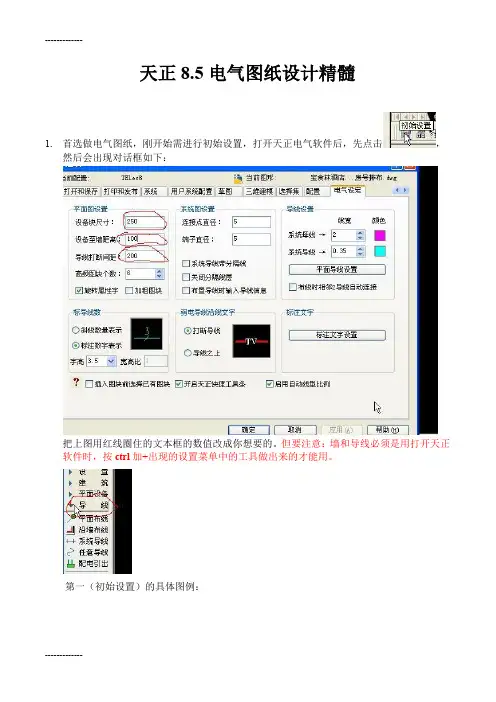

天正8.5电气图纸设计精髓1.首选做电气图纸，刚开始需进行初始设置，打开天正电气软件后，先点击，然后会出现对话框如下：把上图用红线圈住的文本框的数值改成你想要的。

但要注意：墙和导线必须是用打开天正软件时，按ctrl加+出现的设置菜单中的工具做出来的才能用。

第一（初始设置）的具体图例：1)设置后：2)设置后：3)导线打断的初始设置：设置后：，设置完后，只要两根单线相交，自动会出现225的断隔间距。

2.怎样应用现有的强电及弱电图块在建筑或精装图纸上排布。

1)首先点击，出现，然后选择你要设计的系统和设备，根据穿墙布置的实际要求，设置如下图：，如墙的内外均需设计点位，则选双侧，反之单侧。

如果内、外两个点位需用导线相连，你就在上图中的接导线复选框中打钩，如下为几种设置后设计图纸：2)第一种为单项不接导线：注设计用鼠标先点击墙的哪侧，会生成哪侧的信息点位图块。

首首先给出单侧信息点设置如右为设计，先点击的墙上侧，所以信息点方向朝上。

3)第二种为双向不接导线：设置后图纸4)第二种为双向接导线：设置后图纸根据现场实际情况，如果穿墙的两点位需相互走线。

那就选择这种设计方式。

3.在房间的不同方向的墙面设计点位，关于图块的摆放方向上的设置。

首先如右图应在电气初始设置内把旋转属性字前面的复选框打钩和不打钩，设计出的图纸对比：打钩前和打钩后打钩前和打钩后4.在做系统图纸时，不同的系统设备之间的连线，用不同的线性。

下面是线形的设置和设计。

1)首先在电气初始设置中，在系统导线带分割线前面的复选框里打钩：之后点击导线一栏的系统导线，设计的图纸如下所示：2)关于照明配电及动力配电的定义a)照明电就是：与动力电相对的是照明电，也叫单相电, 220伏,一条火线一条零线，是家庭用电路。

用于电灯、空调等。

值得提醒的是，家庭用插座一般常见为三孔，除火线零线外，还有一条是地线。

虽然这也是三条线，但绝不是动力电。

b)动力电也叫三相电，为三条火线一条零线，零线和每条火线之间的电压为220伏，而每两条火线之间为380伏。

天正画图的心得第一篇：天正画图的心得虽然我对天正建筑软件画图还是算的上很熟练了但我还是一直在画图的过程中不停的摸索一些制图技巧和窍门已提高制图效率。

天正CAD快捷键我先自己发几条小心得关于天正CAD快捷键要想画图快肯定要是用快捷键同时也会设置自己觉得方便的快捷键。

我们经常会遇到自己设置的快捷键别人到你的电脑上就不知道你的快捷键是什么了。

比如我做方案我们老板就会时不时的直接跑到我电脑上改图。

其实CAD快捷键的原则是一个命令可以用多个快捷键来调用而一个快捷键只能用于一个命令。

所以在我们设置快捷键的时候可以保留原来的快捷键将我们要改的快捷键复制一个再设置新的快捷键这样默认快捷键和你设置的快捷键就都可以调用同一个命令了。

就不用当心别人到你电脑上没法用你的CAD。

举个例子 COLOUR COLOR CO COPY CC COPY CT CTABLESTYLE 复制命令就可以用 CO 和 CC 两个快捷键来调用了。

也照顾一下新手修改快捷键在CAD工具—自定义—编辑程序参数acad.pgp 解决线不共面解决线不共面建筑图纸从规划局提过来的红线图的线经常不在同一个标高上或者有线图纸是三维的造成在设计总平尤其是道路倒圆角的时候经常会遇见线不共面。

在天正软件里有个命令叫“统一标高”可以解决这个问题。

快捷键是“tybg”输入命令后框选所有图纸回车再回车就行了。

ctrlshiftc指定基点复制ctrlshiftv粘贴为块 ctrlshiftc指定基点复制ctrlshiftv粘贴为块这也是我比较常用的两个命令 ctrlshiftc指定基点复制在复制的时候会让你指定基点在粘贴的时候就以这个基点粘贴定位要在两个CAD文件之间复制的时候用起来比较方便一次到位不用再先粘贴还要去移动一次。

ctrlshiftv粘贴为块在粘贴的时候用ctrlshiftv可以直接将要粘贴的对象在粘贴的同时变成块ctrlshiftv粘贴为块在粘贴的时候用ctrlshiftv可以直接将要粘贴的对象在粘贴的同时变成块。

1.画图前要进行哪些初始设置十字光标大小50以上初始设置-显示-十字光标大小,块大小2.常用灯具、开关、插座等,型号怎么确定不同房间不同,详见规范和甲方任务书3.系统图手绘还是自动生成都可以,但实际手绘,一般复制其他工程的系统图,然后修改4.电气设备定位图什么意思标注设备距离墙或者地面的尺寸,就是详细说明设备的具体位置5.插座、照明、弱电、防雷、火灾自动报警等手绘还是自动手绘,常用矩形布置、任意设置和沿墙布置对于斜墙尤其方便6.应急照明设计在什么地方楼梯或电梯前室、走廊、楼梯间等疏散通道,详见规范7.一张图上是否可以同时画照明、插座等等为了能清晰表达,实际将照明和插座分开画;一般普通照明一个回路,普通插座一个回路,卫生间照明和插座一个回路,客厅空调插座一个回路、卧室空调插座一个回路,厨房插座一个回路,一般这六个回路即可满足要求,也要结合甲方任务书;8.在建筑图上画电气图还是新建图纸需要对图层做怎样的处理直接在建筑平面图上画,为了清晰,将门窗名、内尺寸、标注等与电气无关的内容删掉9.有的楼层分开布置插座等,是不是布局不同是的,布局完全相同的楼层可以合并在一张图纸上如一~二十层插座平面图,不同的地方要标注,标注表达不清晰就要另外增加图纸布置10.先画系统图再布线先布线,最后画系统图;11.什么是炸开分解对象12.怎么批量删除门窗名框选全部门窗所在区域,然后执行命令;13.墙线和窗线为什么有好多条平面图为从上往下看的剖面图,有多少线就画多少,14.各种导线一般为多宽常用什么颜色导线标注一般标哪些初始设置有哪些画图前怎么设置导线宽度几何尺寸导线宽度打印蓝图能够看清导线即可,画图时注意图纸比例要与建筑相一致；颜色自己设定；标注回路编号、导线根数、型号等；初始设置一般设置导线截面、线型、颜色等；15.搞清楚浴室分区详见技术措施P20516.是否需要对每个设备选择回路实际绘图并不需要17.阳台插座选择一般情况下,阳台设置太阳能辅助加热插座和洗衣机插座;18.消防一个回路包含几种设备烟感温感放置什么地方烟感或温感探测器、消火栓按钮、声光报警、手动报警按钮、送风控制阀、水流指示器、控制箱、防火阀、应急照明箱等中的若干部分；烟感温感设置详见规范;19.火灾自动报警回路中任何一点到最近的一个手动报警按钮不超过30米步行距离扬声器为25米20.怎么判断风管与桥架是否冲突结合梁高、风管和桥架尺寸判断,交叉的地方要满足建筑净高;桥架水平敷设时距地高度不宜低于米,垂直敷设时距地高度不宜低于米;21.桥架变径怎么实现绘图时自动变径22.电线、电缆规格如何确定需要标注哪些内容一般先看看什么负荷,如果三级负荷选择,普通YJV电缆即可,如果是二级、一级负荷,看民用建筑电气设计规范及住宅建筑电气规范电缆部分要求,有阻燃、耐火、低烟无卤、矿物绝缘几种分别用于什么负荷都有要求；规格根据计算电缆,查常用数据手册,确定什么电缆后查载流量;23.电缆型号解读电缆的型号由八部分组成：一、用途代码－不标为,K为控制缆,P为信号缆；二、绝缘代码－Z油浸纸,X橡胶,V聚氯乙稀,YJ交联聚乙烯三、导体资料代码－不标为铜, L为铝；四、内护层代码－Q铅包,L铝包,H橡套,V聚氯乙稀护套五、派生代码－D 不滴流,P干绝缘；六、外护层代码七、特别产品代码－TH湿热带,TA干热带；八、额定电压－单位KV YJV就是交联聚乙烯绝缘聚氯乙稀护套电缆电线电缆表示方法主要由型号、规格及标准编号这三个部分组成;1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号;下面将最常用的电线电缆型号中字母的含义介绍一下：1类别、用途代号A-安装线B-绝缘线C-船用电缆 K-控制电缆N-农用电缆R-软线 U-矿用电缆Y -移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2导体代号T—铜导线略L-铝芯3绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用 S-双绞型6铠装层代号2—双钢带3—细圆钢丝 4—粗圆钢丝7外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆BV—简称BV,一般用途单芯硬导体无护套电缆RV—简称RV,一般用途单芯软导体无护套电缆BVV—简称BVV,轻型聚氯乙烯护套电缆RVV—简称RVV,轻型聚氯乙烯护套软线24.电缆桥架里的MR、CT是什么意思MR指金属,CT指槽式比如：CT 400X200/CE：宽400X高200的沿或顶敷设MR 200X100/CT：宽200X高100的金属,沿敷25.BV线及导线标注顺序BV电线正确的名称是：铜芯聚氯乙烯绝缘电线; 先看看电线型号表示方法及名称的基本知识;电线电缆产品的命名有以下原则：1、产品名称中包括的内容： 1产品应用场合或大小类名称 2产品结构材料或型式； 3产品的重要特征或附加特征基本按上述顺序命名,有时为了强调重要或附加特征,将特征写到前面或相应的结构描述前;2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式;3、简化在不会引起混淆的情况下,有些结构描述省写或简写,如汽车线、软线中不允许用铝导体,故不描述导体材料; 其实,“电线”和“电缆”并没有严格的界限;通常将芯数少、产品直径小、结构简单的产品称为电线,没有绝缘的称为,其他的称为电缆；导体截面积较大的大于6平方毫米称为大电线,较小的小于或等于6平方毫米称为小电线,绝缘电线又称为布电线;型号: 电线电缆的型号组成与顺序如下： 1:类别、用途2:导体3:绝缘4:内护层5:结构特征6:外护层或派生-7:使用特征1-5项和第7项用表示,高分子材料用英文名的第一位字母表示,每项可以是1-2个字母；第6项是1-3个数字; 型号中的省略原则：电线电缆产品中铜是主要使用的导体材料,故铜芯代号T省写,但裸电线及制品除外;裸电线及裸导体制品类、类、电磁线类产品不表明大类代号,电气装备用电线电缆类和类也不列明,但列明小类或系列代号等; 第7项是各种特殊使用场合或附加特殊使用要求的标记,在“-”后以拼音字母标记;有时为了突出该项,把此项写到最前面;如ZR-阻燃、NH-耐火、WDZ-低烟无卤、、-TH湿热地区用、FY-防白蚁、企业标准等;BV电线： 1.分类和用途是用来分布电流用的,属于布电线类,用字母“B”表示；2.导体材料是铜,用字母“T”表示,布电线中铜芯导体省略表示；3.绝缘材料为聚氯乙烯,用字母表示；电线型号及名称 4.布电线结构简单,除上面三点,有的还有护套,护套材料为聚氯乙烯也用字母“V”表示；护套材料为橡胶就用字母“X”表示;没有护套以及后面没有的就不用表示; 如BVV 表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线 ;26.电线、电缆环境温度选择的要求是什么答：电线、电缆环境温度选择的一般要求：①电线和电缆室内敷设在配电间、吊顶内、电缆沟、隧道、线槽内或桥架上,宜按35℃选用;②电缆线路室外敷设时,空气中宜按40℃,直埋宜按25℃,电缆沟内、隧道内宜按40℃选用;③电线室内穿管敷设在墙内、楼板内或室内穿管明敷时宜按30℃选用;④封闭式开关柜内的母线及封闭式母线槽宜按40℃选用;27.消防专用电话的设置要点有哪些★下列部位应设置消防专用电话分机:1消防水泵房、备用发电机房、配变电室、计算机机房、主要通风和空调机房、排烟机房、送风机房、变配电所、柴油机房、冷冻机房、消防电梯机房及其他与消防联动控制有关的且经常有人值班的机房;2灭火控制系统操作装置处或控制室;3企业消防站、总调度室;★设有手动火灾报警按钮或消火栓按钮等处宜设置电话塞孔;电话塞孔在墙上安装时,其底边距地面高度宜为~;★特级保护对象的各避难层应每隔20m设置1个消防专用电话分机或电话塞孔;28.电机配电箱进线选型,只考虑功率再结合利用系数计算功率要考虑,也要满足一些特殊要求,专用回路供电载流量宜为计算容量的~倍29.综合布线系统图中的BD,FD,LIU是什么意思BD是大楼,FD是楼层配线架,LIU是光纤互连装置,LIU就是LightguideInterconnection Unit 的缩写;例如:4芯光纤通过LIU 变成了1芯1芯的,才能进;30.土壤热阻系数怎么确定潮湿,普通土壤,较干燥,干燥,非常干燥多石层31.未完待续。

1．灵活运用各种菜单① 初学者对图标菜单的位置不熟悉，图标按钮又经常会折叠在一起，往往要花很多时间去打开寻找，这时可利用窗口右边的树状结构屏幕菜单，往往比按钮要好找。

调出屏幕菜单可通过点击：工具→系统配置→显示→选中“在绘图窗口显示AutoCAD屏幕菜单”。

② 设置好AutoCAD的工具条及按钮菜单：一般在窗口上需要保留AutoCAD的“标准工具条”、“物体特性”两个工具条（可通过点击：视区→工具条→ACAD→选中“标准工具条”及“物体特性”）。

此外，还需要天正的“Tool”工具条（可通过：天正（2）→选中“工具”）及“USER1”工具条（可通过：天正（2）→用户菜单→选中“用户菜单一”）。

“USER1”中包含了“捕捉”、“绘制”、“修改”等常用命令，这样等于折叠了三个工具条，可节约空间。

至于天正CAD的其它工具条，可在绘图过程中通过天正（1）、天正（2）选取。

③ 对“天正结构CAD”不熟练时，可以利用Windos95的多任务工作特点，同时运行“天正教学光盘”之“天正系列软件演示”，边学边用（可将演示窗口最小化备用）。

④ 对每一张新图，应通过点击“工具”下拉菜单，调整好“设置图形参数”，建议把跳动的步长减小到10或干脆把“Snap”选项取消；在绘图过程中，再根据需要随时打开“捕捉开关”。

2. 利用天正接口快速转化平面图① 如果该工程的建筑图是由“天正建筑CAD”绘制的，则可利用天正的接口功能将建筑平面图快速转化为结构平面模板图。

作法是：用“天正建筑Ⅱ”打开建筑平面图，点击：天正（2）→接口_条件图→楼板实线→不保留门窗洞口线。

转化完成后，还要将墙线所在的图层(WALL)改变为梁线所在的图层(DWALL)以便在布置楼板钢筋时被识别。

方法是：点击：天正（2）→接口_条件图→“墙线接口”。

改名另存后，就可以用天正结构（2）的“楼板钢筋”菜单来绘制结构平面图了。

要注意梁宽并不等于原来的墙厚，对此可用“模板图编辑”→“改变梁宽”来处理。

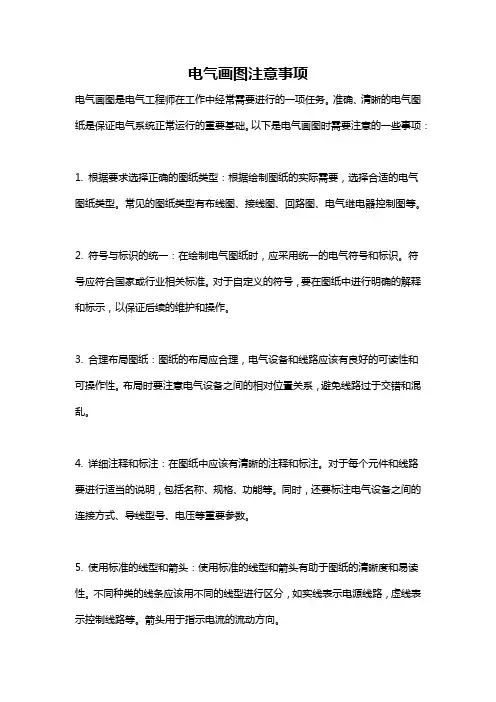

电气画图注意事项电气画图是电气工程师在工作中经常需要进行的一项任务。

准确、清晰的电气图纸是保证电气系统正常运行的重要基础。

以下是电气画图时需要注意的一些事项：1. 根据要求选择正确的图纸类型：根据绘制图纸的实际需要，选择合适的电气图纸类型。

常见的图纸类型有布线图、接线图、回路图、电气继电器控制图等。

2. 符号与标识的统一：在绘制电气图纸时，应采用统一的电气符号和标识。

符号应符合国家或行业相关标准。

对于自定义的符号，要在图纸中进行明确的解释和标示，以保证后续的维护和操作。

3. 合理布局图纸：图纸的布局应合理，电气设备和线路应该有良好的可读性和可操作性。

布局时要注意电气设备之间的相对位置关系，避免线路过于交错和混乱。

4. 详细注释和标注：在图纸中应该有清晰的注释和标注。

对于每个元件和线路要进行适当的说明，包括名称、规格、功能等。

同时，还要标注电气设备之间的连接方式、导线型号、电压等重要参数。

5. 使用标准的线型和箭头：使用标准的线型和箭头有助于图纸的清晰度和易读性。

不同种类的线条应该用不同的线型进行区分，如实线表示电源线路，虚线表示控制线路等。

箭头用于指示电流的流动方向。

6. 接线端子的标注：在图纸上清晰标注接线端子，以便于后续的操作和维护。

接线端子应与实际设备保持一致，方便工程师快速准确地完成接线工作。

7. 结构层次清晰：电气图纸的结构层次要清晰、明了。

采用适当的线宽和线型来区分不同层次的图形，使用图框、图例、引线等装饰元素来提升图纸的可读性。

8. 注意图纸的比例：电气图纸应根据实际情况选择适当的比例，以保证图纸上的元件和线路能够符合实际的尺寸和位置关系。

过小的比例会导致图纸细节模糊不清，过大的比例会使图纸过于庞大。

9. 衡量图纸的完整性和合理性：在绘制完成后，应仔细检查图纸的完整性和合理性。

图纸应包含所有必要的元件、线路和相关细节。

同时，要进行逻辑性的审查，确保电气连接和控制的正确性。

10. 保持图纸的更新与修订：随着电气系统的运行和维护，图纸可能需要进行更新和修订。

电气cad学习心得电气 CAD 学习心得在当今电气工程领域，电气 CAD 软件已成为设计人员不可或缺的工具。

通过一段时间的学习，我对电气 CAD 有了更深入的理解和体会。

电气 CAD 软件为电气设计带来了极大的便利。

它能够帮助我们更高效、更准确地完成电气原理图、接线图、布局图等各类图纸的绘制。

在学习之前，我对电气设计的理解还停留在手绘图纸的阶段，不仅效率低下，而且修改起来十分麻烦。

而电气 CAD 软件的出现，彻底改变了这一状况。

学习电气 CAD 的过程并非一帆风顺。

一开始，面对复杂的软件界面和众多的功能按钮，我感到十分迷茫，不知从何入手。

但随着不断地摸索和实践，我逐渐熟悉了软件的基本操作。

例如，学会了如何绘制直线、圆弧、矩形等基本图形，以及如何使用复制、移动、旋转等编辑命令。

这些基础操作是构建复杂电气图纸的基石。

在掌握了基础操作后，我开始学习电气符号的绘制和调用。

电气符号是电气设计中的重要元素，准确、规范地绘制和使用电气符号至关重要。

通过学习，我了解到不同的电气符号代表着不同的电气元件，如断路器、接触器、继电器等。

同时，我还学会了如何从软件自带的符号库中调用所需的符号，以及如何创建自定义的符号以满足特定的设计需求。

布线是电气 CAD 设计中的一个关键环节。

在学习布线的过程中，我明白了合理规划线路走向的重要性，既要保证线路的简洁明了，又要避免交叉和重叠。

同时，还要根据电流大小、电压等级等因素选择合适的导线类型和线径。

通过不断地练习，我逐渐掌握了布线的技巧，能够快速、准确地完成电气线路的绘制。

图层的运用也是电气 CAD 中的一项重要技术。

通过将不同的元素放置在不同的图层中，可以方便地对图纸进行管理和编辑。

例如，可以将电气元件、导线、文字说明等分别放置在不同的图层中，然后根据需要对各个图层进行显示、隐藏、锁定等操作。

这样不仅可以使图纸更加清晰、有条理，还便于修改和打印。

在学习电气 CAD 的过程中，我还深刻体会到了标准化和规范化的重要性。

电气集成ACADE画图及一般设计心得一软件操作方面：1.天杀的,CAD,总是会不显示文件导航对话框,就得用FILEDIA命令,设为1就可以了.2.CAD打印彩色,用彩色打印机打印出来黄色很不清楚.可以在打印对话框,选择一个打印样式表,编辑这个打印样式表,将黄色的特性指定为其它颜色.同理彩色的图纸,用黑白打印机时,彩色也会不同程度的不清楚,可以把各种颜色都指定为黑色,就可以了.彩色打黑色最简单的方法是,打印对话框中,打印样式表,选monochrome.ctb,会把所有彩色指定为黑色,就不用一项项的改了.在CAD中,图层中颜色为白会打印黑色,而如果选颜色255,也是白色,但打印时,打不出来,所以要用白色.3.字体方面,黑体,宋体一样大,黑体线条粗等线,宋体细点有变化.4.ACADE快速移动,可以输入数字,正数向右向上移动相应距离,负数向左向下移动.画图时,标号尽量在左边,线号在右边靠近导线末端.ACAD,双击文字打开文字编辑器,选择对正,设定文字相对文本框的位置,而不是用段落对齐方式设定.画相对于顶点特定长度的直线端点时,可以先在顶点处画一个特定半径的圆,这样就确定了直线端点正确的位置.如何在ACAD中输出多页PDF,打印,页面设置,新建设置.打印机为AUTOCAD PDF,特性,自定义图纸尺寸,添加一个长条形长图纸,当然这是不正规的方法,这样就一页,也不好打印.ACADE,原理图中的,替换/更新块,可以替换当前块为另一个块,非常方便,要更新块属性更改,还是用块中的管理属性比较方便.ACADE,用编辑线号命令时,图形突然变小,说明存在多处相同属性的导线,这是直接复制造成的,这样就要删掉重画导线.文字中有格式字符,输出pdf会错乱,删除格式就好了.文字内容上有特殊字符,可能是格式字符,双击文字,打开文字编辑器,选择文字,用清除命令,可以清除特殊字符.5.ACADE,对元件或导线使用精确快速移动,即快速移动时手动输入移动数值,可以保留原先的整齐美观的前提下,增加空间或缩小空间.ACADE中,通过修改acad.lin或acadiso.lin文本文件来添加或修改线型,具体用法看帮助.文件位置:C:\用户\Administrator\AppData\Roaming\Autodesk\Auto Electrical2018\R22.0\chs\Support.6.CAD中,有些人提供的图纸文件,是把图形放到了一个块参照里面,这样不能分解.但块的定义是存在的,将这块调出来,插入块,不就可以分解了吗.CADE,自建的符号,不易出右键菜单,可以先点选,再右键,就出菜单了.CADE,原理图选项卡中的删除元件,可以批量删除元件,并纠正因此产生的导线间隙,并不会删除其它元件要素.非常好用.7.CADE中,在目录浏览器中,可自己添加目录条目,然后就可以用在编辑元件的目录数据中.然后就可以出后面的报表.实践证明设好目录数据后,可以出BOM表和端子设计图.但要注意元件和辅元件的巧妙应用.当使用自己画的符号时,又用多个符号分散表示一个器件时,要注意主元件只能有一个,其它都用辅元件.如果都用主元件,则BOM表中元件数量就会多.像图标中插入的三极断路器,就是有一个是主元件,另两个是辅元件,以前还以为是一个样的东西.在创建符号时,选主项就是建立主元件,选子项就是建立辅元件.进入符号编译器后,主元件的元件标记名称为TAG1,辅元件的元件标记名称为TAG2.而且符号名称中主元件一般带数字1,辅元件一般带数字2.8.CADE中,用虚线链接元件,其实就是把标记,描述,交互参考属性设为不可见,不用虚线链接命令,自己设置属性不可见也行,但要保证元件能正确被读者识别.CADE,如果一个符号的连接点离另一个导线太近,即使没有连在一块,也会导致符号连接点上的导线和另一个导线变为同一导线,线号变成一样,这样就混乱了.解决方法就是使这个符号的连接点远离另一个导线.9.ACADE,因为移动或复制回路,dkvi 两条导线绑定为一个线号,只要修改一个线号,另一个跟着改变.这种情况可以用复制回路复制一个导线,把另一个导线删掉,这样就不会两个导线绑定到一块了.其实还是不行,还是一个线号.原来是我自建的符号使两条导线成为一个线号,更改符号就好了.10.ACADE中,标号不出现前面横线的方法,将图形加入到项目中.项目特性中元件选项卡选中禁止对标记的第一个字符使用短横线,就可以了.11.CAD中,从别的图纸更新已有块有两种方法,一是导出块文件,再导入块文件.另一种可删掉所有实例,清理块,再复制粘贴过来.12.使用清理命令,可以清除不在使用中的块,这样就是说,把信息放在不用的块里面是不可靠的.CADE中,在现有导线上,插入或者删除元件时,包括移动元件时,要先删掉元件一端的导线,用修剪导线命令,防止线号改变.插入元件时从导线的一端插入,不要从导线中间插入,从中间插入会导致线号改变.13.在CADE中,使用PLC模块和符号的方式有三种:1.生成PLC模块,用插入PLC(参数)命令.2.插入PLC完整单元模块,用插入PLC(完整单元)命令.3.使用单一的独立PLC布局符号,用图标菜单中的PLC I/0里的单一点.以后有机会可以用一用.14.ACADE版本将为2016,高版本的文件打不开.安装官方的DWGTrueView_2023,文件太大,而且还人授权.不如用acmecadconverter好,可以转换版本,而且很小.如何查看CAD文件版本号,打开文件,按F2,看文本记录,第一条就是.15.可以通过改块实现批量修改,比如,从另一张图复制过来众多相同安装梁的块,可以修改这个块,转变为安装梁钣金展开图.16.如果系统自带的线号大小不合适,比如以前一般是2,现在却成了2.5了,这样个元件标号不好区分.可以用符号编辑器打开WD_WNV和WD_WNH这两个符号,修改它的文字特性就可以了.17.经研究ACADE的面板和接线方面,只有面板图形,没有接线图章,只有表格报表,没有接线图章接线.看来它画原理图还是比较好的,画接线图就有点不太直观了.在CADE中,如何插入面板示意图:在面板选项卡里,原理图列表,插入,将条目添加到制造商表格,几何图形,输上尺寸,确定,放置图形,就可以了,只需设定一次以后同型号就自动出来图形了.当然这一切的前提是在元件上设上目录数据.18.文字样式,高度一般设为0.0,尽量不要用固定高度.因为设为固定高度的话,这个样式在应用到标注样式后,会导致不能手动更改标注文字高度.外面来的图纸经常出现文字显示不出来的问题,这是文字样式中使用了,本地没有的字体导致的.可以将字体改为本地已有字体,一般能解决.大字体一般选gbcbig.shx能正确显示,其它的不保险.19.CAD打开外来的文件,一开始出现缺少SHX文件对话框,一般选择为每个SHX文件指定替换文件.替换字体一般选大字体gbcbig.shx.比如CCFS样式,CCFSHZ字体替换为gbcbig.shx.打开文字样式查看,发现样式中还是CCFSHZ字体,上面有个叹号,但字能正常显示.这种修改是软件层面上的,不在DWG文件层面,即使不保存文件,下次打开也不会再提示缺少SHX文件,能正常显示.还有一种特殊情况是,缺少SHX文件时,指定替换文件时,不让你选字体,直接让你在文件对话框选文件,这种不明白怎么回事,一般取消.奇怪的是,这种情况样式里并没有引用这个缺少的字体.如果每次打开都显示缺少SHX文件对话框,是CAD没有正确保存数据导致的.CAD字体相关知识:gbcbig.shx是国标gb汉字Chinese大big字体gbenor.shx是国标gb英文english普通normal字体TrueType字体是电脑操作系统的字体通用的CAD字体,小字体为simplex.shx,大字体为hztxt.shx字体映射,可以在选项对话框里查看文件路径,打开那个文件可以修改字体映射.尽量不要更改Standard文字样式,因为好多地方都用到它,影响面太大,可以使用自建样式.20.CADE中,电机端子的符号,可用图标中,端子/连接器中的电源分配模块,不过是固定宽度,10,15,20.21.CADE中,如何设置端子的目录,在面板选项卡中,编辑器,端子排编辑,目录代号指定里面设置.二原理图设计方面：1.公司画图变频标号用VVVF1,总断路器用QF,方便打线号.还是用VF吧,比较简短防爆箱柜开孔图操作机构要标注断路器型号.多个柜子有铜排,一般是并柜,开孔图中注意隔板护板的配置.据说铜排竖排比横排载流量大一点.设计院的图纸上2[3(TMY-100*10)],是表示2层排,3相而3(TMY-80*8),是表示3相,不要认为是3层排仿威图柜散热孔,一般是那种方形的孔,用来按滤网的.2.把停止按钮放在分支回路的前面,就可以一下停掉这些分支回路.按钮或灯颜色选择方面,对于正反转的情况,有的会用绿色对应正转功能,黄色对应反转功能,红色对应停止或故障功能.3.真空泵是重载,选变频要用重载型的.罗茨风机属容积式风机，叶轮端面、风机前后端盖。

天正软件使用技巧一、软件进行初始设置（一）十字光标大小的设置一般光标设置的较大一些，对作图方便，一般设置在50及以上；（二）鼠标右键的自定义：①没有选定对象时单击右键表示—重复上一个命令；②选定对象时单击右键表示—快捷菜单；③正在执行命令时单击右键表示—确认（三）线型比例的设置画图时图例、线型的大小、宽度，以及导线之间的间距很重要，显示出来的大小与绘图比例有关系。

一般设置导线的宽度为0.5（=导线宽度/绘图比例），汉字的高度至少为3，导线间距最小1mm，设备图块打印之后显示的大小=设备尺寸/绘图比例，一般不小于4。

（若按打印比例1：100来计算）1.调整图层默认线宽在图层管理器中进行设置。

2.在属性栏进行线宽设置（快捷键：CTRL+1）（四）CAD左下角显示的比例的作用对绘图比例、出图比例进行设置。

（五）天正快捷键设置原则最常用操作命令是否改为自己方便的操作了？首先来说下修改快捷键命令操作修改的原则。

CAD和天正对常用操作对有相应的缩写命令操作，但是有些设定的不是很方便，所以我们需要根据自己的使用频率来调整。

①尽量不要修改软件默认的，而最好只是自己添加，这样方便与其他人沟通。

如软件默认“V-MOVE”，你就不要将“COPY”命令的快捷操作改为“V”；原则②满足左手键盘，右手鼠标习惯。

即将快捷操作尽量改为你左手能方便敲击的地方。

原则③先将频率使用最高的用单个字母，其次用两个相同字母，再者用两个不同字母，最后使用三个相同字母。

原则4：自己修改的命令操作不要太多，有些不常用的修改了时间久了自己也不一定记得。

（最后我会贴出我自己调整的）。

对CAD进行快捷键重新设置后，可不用重启CAD，直接在命令行输入REINIT （initialization）即可二、面对建筑图会遇到哪些问题（一）比例列表重置命名（-scalelistedit）当你打开一张建筑图时，会不会觉得电脑很慢？这其中原因有很多，楼主并不知道这其中的奥秘，但是我知道建筑图中含有太多的比例会是你的电脑反映慢了很多，解决办法如下：在cad安装目录support文件下打开acad2008.lsp，并在文件最末端输入如下代码：(command"-scalelistedit""reset""y""e")（二）用软件需要养成的习惯A经常手动保存（有太多的意外致使软件死掉）；B待定。

天正8.5电气图纸设计精髓1.首选做电气图纸，刚开始需进行初始设置，打开天正电气软件后，先点击，然后会出现对话框如下：把上图用红线圈住的文本框的数值改成你想要的。

但要注意：墙和导线必须是用打开天正软件时，按ctrl加+出现的设置菜单中的工具做出来的才能用。

第一（初始设置）的具体图例：1)设置后：2)设置后：3)导线打断的初始设置：设置后：，设置完后，只要两根单线相交，自动会出现225的断隔间距。

2.怎样应用现有的强电及弱电图块在建筑或精装图纸上排布。

1)首先点击，出现，然后选择你要设计的系统和设备，根据穿墙布置的实际要求，设置如下图：，如墙的内外均需设计点位，则选双侧，反之单侧。

如果内、外两个点位需用导线相连，你就在上图中的接导线复选框中打钩，如下为几种设置后设计图纸：2)第一种为单项不接导线：注设计用鼠标先点击墙的哪侧，会生成哪侧的信息点位图块。

首首先给出单侧信息点设置如右为设计，先点击的墙上侧，所以信息点方向朝上。

3)第二种为双向不接导线：设置后图纸4)第二种为双向接导线：设置后图纸根据现场实际情况，如果穿墙的两点位需相互走线。

那就选择这种设计方式。

3.在房间的不同方向的墙面设计点位，关于图块的摆放方向上的设置。

首先如右图应在电气初始设置内把旋转属性字前面的复选框打钩和不打钩，设计出的图纸对比：打钩前和打钩后打钩前和打钩后4.在做系统图纸时，不同的系统设备之间的连线，用不同的线性。

下面是线形的设置和设计。

1)首先在电气初始设置中，在系统导线带分割线前面的复选框里打钩：之后点击导线一栏的系统导线，设计的图纸如下所示：2)关于照明配电及动力配电的定义a)照明电就是：与动力电相对的是照明电，也叫单相电, 220伏,一条火线一条零线，是家庭用电路。

用于电灯、空调等。

值得提醒的是，家庭用插座一般常见为三孔，除火线零线外，还有一条是地线。

虽然这也是三条线，但绝不是动力电。

b)动力电也叫三相电，为三条火线一条零线，零线和每条火线之间的电压为220伏，而每两条火线之间为380伏。

CAD软件在工作中扮演的就是工具的概念，现在施工单位为了提高效率，几乎都采用CAD 出图了，就我所知还继续像以前那样用画图板＋铅笔的施工单位已经寥寥无几。

在介绍我的经验之前还是希望告诉大家一点，如果你还是学生，如果你以后工作单位需要，学CAD技术还是非常有必要的。

就目前建筑行业来看，这两年用计算机代替传统工作方式的转变特别大。

原来必须用手工做的效果图设计等都开始用上计算机辅助设计了。

CAD这块更是应用得早，像设计结构图或者施工图，用CAD软件是最方便不过了。

现在市面上，关于建筑方面的CAD软件有很多，就我们单位而言，主要是使用天正的CAD软件来出图。

在这里我也只能针对天正的CAD版本给大家讲讲建筑施工图设计方面运用CAD技术的一些经验。

现在，虽然天正软件已经升级到了天正6。

由于天正5以后的版本都是采用了自定义实体方式，交流上有点不方便。

所以很多设计院还是在用天正Ⅱ系列的工具集软件。

我希望用天正Ⅱ中的天正建筑3.0制图过程的一些技巧，能给新学习天正的朋友起到一点抛砖引玉的作用。

平面图在做施工图设计时，做平面图成了最主要的步骤之一。

以下是自己总结的一些经常在画图中使用的技巧。

1.伸缩缝等墙线切断建议在散水画完和屋面线搜索完成后再切断，可以避免出现自动绘制错误。

2.天正3的门窗复制命令功能有些问题，可以把要复制的门窗改为高窗，然后拷贝粘贴完成后再换为门窗，这样可以提高门窗插入速度，特别是大批量的复制。

3.用pl画阳台和台阶在有些时候比用天正默认命令画快多了，画完的线归入相应的图层，立面生成的时候一样可以生成阳台和台阶。

立面图立面图的画法和平面图的画法主体上的差别不大。

但在立面的生成上需要多注意一些多余线条的隐藏方法，还有就是对立面标高的标注与修改问题。

1.立面生成：如果柱子不外凸，在立面生成前把柱子隐掉，可以避免再次删除多余生成的外墙线。

反之，柱子外凸的时候把墙隐掉，也可以避免生成多余的外墙线。

2.立面标高的修改：立面或者剖面画完后有时候我们要进行布图打印。

天正8.5电气图纸设计精髓1.首选做电气图纸，刚开始需进行初始设置，打开天正电气软件后，先点击，然后会出现对话框如下：把上图用红线圈住的文本框的数值改成你想要的。

但要注意：墙和导线必须是用打开天正软件时，按ctrl加+出现的设置菜单中的工具做出来的才能用。

第一（初始设置）的具体图例：1)设置后：2)设置后：3)导线打断的初始设置：设置后：，设置完后，只要两根单线相交，自动会出现225的断隔间距。

2.怎样应用现有的强电及弱电图块在建筑或精装图纸上排布。

1)首先点击，出现，然后选择你要设计的系统和设备，根据穿墙布置的实际要求，设置如下图：，如墙的内外均需设计点位，则选双侧，反之单侧。

如果内、外两个点位需用导线相连，你就在上图中的接导线复选框中打钩，如下为几种设置后设计图纸：2)第一种为单项不接导线：注设计用鼠标先点击墙的哪侧，会生成哪侧的信息点位图块。

首首先给出单侧信息点设置如右为设计，先点击的墙上侧，所以信息点方向朝上。

3)第二种为双向不接导线：设置后图纸4)第二种为双向接导线：设置后图纸根据现场实际情况，如果穿墙的两点位需相互走线。

那就选择这种设计方式。

3.在房间的不同方向的墙面设计点位，关于图块的摆放方向上的设置。

首先如右图应在电气初始设置内把旋转属性字前面的复选框打钩和不打钩，设计出的图纸对比：打钩前和打钩后打钩前和打钩后4.在做系统图纸时，不同的系统设备之间的连线，用不同的线性。

下面是线形的设置和设计。

1)首先在电气初始设置中，在系统导线带分割线前面的复选框里打钩：之后点击导线一栏的系统导线，设计的图纸如下所示：2)关于照明配电及动力配电的定义a)照明电就是：与动力电相对的是照明电，也叫单相电, 220伏,一条火线一条零线，是家庭用电路。

用于电灯、空调等。

值得提醒的是，家庭用插座一般常见为三孔，除火线零线外，还有一条是地线。

虽然这也是三条线，但绝不是动力电。

b)动力电也叫三相电，为三条火线一条零线，零线和每条火线之间的电压为220伏，而每两条火线之间为380伏。
