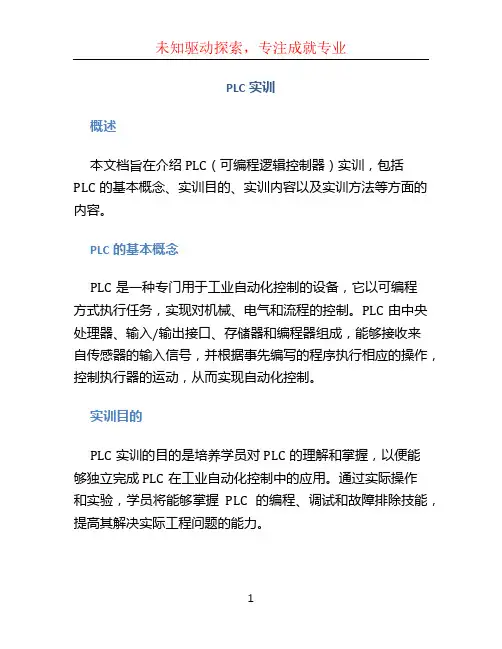

PLC实训概述本文档旨在介绍PLC(可编程逻辑控制器)实训,包括PLC的基本概念、实训目的、实训内容以及实训方法等方面的内容。
PLC的基本概念PLC是一种专门用于工业自动化控制的设备,它以可编程方式执行任务,实现对机械、电气和流程的控制。
PLC由中央处理器、输入/输出接口、存储器和编程器组成,能够接收来自传感器的输入信号,并根据事先编写的程序执行相应的操作,控制执行器的运动,从而实现自动化控制。
实训目的PLC实训的目的是培养学员对PLC的理解和掌握,以便能够独立完成PLC在工业自动化控制中的应用。
通过实际操作和实验,学员将能够掌握PLC的编程、调试和故障排除技能,提高其解决实际工程问题的能力。
实训内容1. PLC基础知识学员需要了解PLC的基本原理和工作方式,掌握PLC的硬件组成和基本功能。
此外,还需要学习PLC的程序结构和编程语言等知识。
2. PLC编程学员需要学习PLC编程的基本方法和技巧,了解PLC编程语言的特点和应用场景。
通过实践,学员将能够编写PLC程序,实现对机械、电气和流程的控制。
3. PLC调试和故障排除学员需要学习PLC调试和故障排除的方法和技巧,掌握PLC的调试工具和故障排查流程。
通过实际操作,学员将能够快速定位和修复PLC系统中的故障。
4. 实例应用学员将通过实例应用的方式综合运用所学的PLC知识和技能,完成一系列实际工程控制任务。
这些实例应用将涵盖工业生产中常见的自动化控制场景,如输送带控制、温度控制和流量控制等。
实训方法1. 理论学习学员将通过课堂讲解、教材阅读等方式进行PLC基础知识的学习,理解PLC的原理和工作方式。
2. 实验操作学员将进行PLC的实际操作和实验,通过编程和调试实例,掌握PLC编程和故障排除的技巧。
实验操作将在实训实验室进行,学员将使用实际的PLC设备进行操作。
3. 实例应用学员将根据实际工程控制需求,完成一系列实例应用的设计和实施。
这些实例应用将充分考验学员在PLC编程和控制方面的能力。

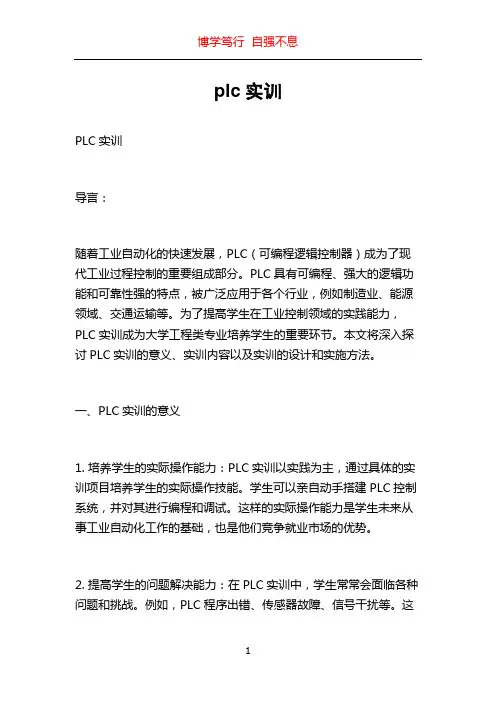

plc实训PLC实训导言:随着工业自动化的快速发展,PLC(可编程逻辑控制器)成为了现代工业过程控制的重要组成部分。
PLC具有可编程、强大的逻辑功能和可靠性强的特点,被广泛应用于各个行业,例如制造业、能源领域、交通运输等。
为了提高学生在工业控制领域的实践能力,PLC实训成为大学工程类专业培养学生的重要环节。
本文将深入探讨PLC实训的意义、实训内容以及实训的设计和实施方法。
一、PLC实训的意义1. 培养学生的实际操作能力:PLC实训以实践为主,通过具体的实训项目培养学生的实际操作技能。
学生可以亲自动手搭建PLC控制系统,并对其进行编程和调试。
这样的实际操作能力是学生未来从事工业自动化工作的基础,也是他们竞争就业市场的优势。
2. 提高学生的问题解决能力:在PLC实训中,学生常常会面临各种问题和挑战。
例如,PLC程序出错、传感器故障、信号干扰等。
这时,学生需要运用所学知识和技能,分析问题的原因,并采取相应措施解决问题。
这种训练可以培养学生的逻辑思维和问题解决能力。
3. 强化学生的团队合作意识:在PLC实训中,往往需要学生组成小组,共同完成一个控制系统的设计和实施。
在实训过程中,学生需要相互协作,明确责任分工,共同解决问题。
这种团队合作意识的培养对于学生以后从事工程项目的合作能力非常重要。
二、PLC实训的内容PLC实训的内容可以根据学校或企业的实际需求进行设计,以下是一些常见的实训内容:1. 基础知识培训:PLC实训的第一部分通常是基础知识培训。
包括PLC的基本概念和原理、PLC编程语言、输入输出模块的配置等。
学生需要通过理论学习和实践操作来掌握这些基础知识。
2. 控制系统设计:PLC实训的核心内容是控制系统的设计和实施。
学生需要选择合适的PLC型号和外围设备,并进行系统的搭建和布线。
然后,学生需要编写PLC程序,实现对控制系统的控制和监控。
3. 故障排查与维护:在实际工程中,PLC系统常常会遇到故障,学生需要学习如何诊断和排除这些故障。
plc实训报告实训总结第一篇:《PLC实训,那些事儿》这周我们专业课上了一个关于PLC编程的实训,说真的,一开始我是挺抗拒的,因为编程这玩意儿对我来说就像天书一样。
不过,后来发现其实也没那么难嘛,关键是得找对方法。
实训的第一天,老师先给我们讲解了PLC的基本概念,然后就让我们自己动手了。
我跟我的小伙伴小张一组,刚开始的时候,我们俩对着电脑屏幕发呆,不知道从何下手。
还好,老师很耐心地一步步指导我们,慢慢地,我们就摸到了门道。
小张还开玩笑说:“这不就跟咱们小时候玩的电子游戏差不多嘛,只不过现在是让机器按我们的想法动起来。
”最有趣的是我们尝试控制一个小型传送带的时候,第一次编程完成后,传送带怎么也不动,我们都快急死了。
后来检查了好几遍代码,才发现原来是一个小小的语法错误。
修正之后,当传送带顺利运转起来那一刻,我们俩激动得差点跳起来,感觉比拿到满分还要开心。
这次实训让我意识到,其实学习新东西并不像想象中那么可怕,只要肯花时间和精力去钻研,总能有所收获。
而且,团队合作真的很重要,遇到难题大家一起解决,效率高多了。
最重要的是,这个过程真的挺好玩的,感觉自己好像解锁了一项新技能,对未来充满了期待。
第二篇:《PLC实训,不只是编程》提到PLC实训,很多人第一反应可能是“枯燥”、“难”。
但实话说,这次实训给我的印象远不止于此。
它不仅仅是一次技术上的练习,更是一次心灵上的成长之旅。
实训开始前,我对PLC编程一窍不通,心里没底得很。
不过,当真正接触到实际操作后,我发现这其实是一门艺术。
通过编写代码,可以让冰冷的机器按照自己的意志工作,这种感觉太酷了。
我和搭档小李一起合作,他负责查资料,我则负责编写代码。
我们互相鼓励,遇到问题共同解决,那种成就感是难以言喻的。
最难忘的是我们尝试模拟工厂自动化生产线的那个项目。
为了实现这个目标,我们几乎天天泡在实验室里,从早到晚。
有时候,为了调试一个功能,我们能连续好几个小时盯着屏幕,眼睛都快花了。

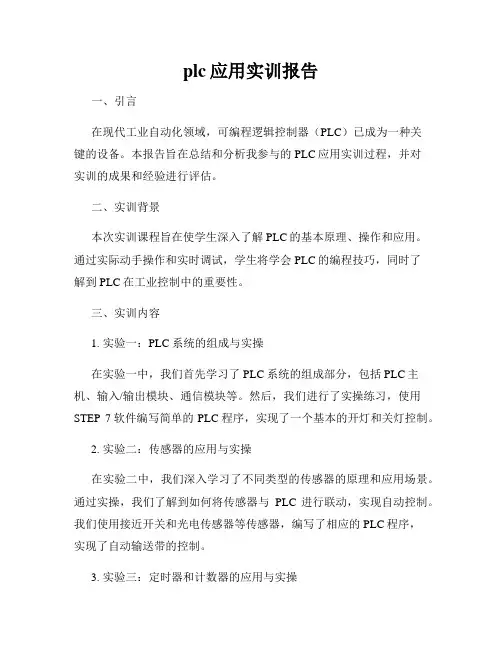

plc应用实训报告一、引言在现代工业自动化领域,可编程逻辑控制器(PLC)已成为一种关键的设备。
本报告旨在总结和分析我参与的PLC应用实训过程,并对实训的成果和经验进行评估。
二、实训背景本次实训课程旨在使学生深入了解PLC的基本原理、操作和应用。
通过实际动手操作和实时调试,学生将学会PLC的编程技巧,同时了解到PLC在工业控制中的重要性。
三、实训内容1. 实验一:PLC系统的组成与实操在实验一中,我们首先学习了PLC系统的组成部分,包括PLC主机、输入/输出模块、通信模块等。
然后,我们进行了实操练习,使用STEP 7软件编写简单的PLC程序,实现了一个基本的开灯和关灯控制。
2. 实验二:传感器的应用与实操在实验二中,我们深入学习了不同类型的传感器的原理和应用场景。
通过实操,我们了解到如何将传感器与PLC进行联动,实现自动控制。
我们使用接近开关和光电传感器等传感器,编写了相应的PLC程序,实现了自动输送带的控制。
3. 实验三:定时器和计数器的应用与实操在实验三中,我们学习了定时器和计数器的基本原理和使用方法。
我们编写了PLC程序,实现了一个简单的定时器控制电路和计数器控制电路。
通过调试和优化,我们掌握了定时器和计数器在自动控制中的重要作用。
4. 实验四:通信与网络控制实操在实验四中,我们探讨了PLC系统与上位机的通信和联动控制。
我们使用工业以太网和Modbus通信协议,编写了相应的PLC程序,实现了PLC与电脑的联动控制。
这使得我们可以通过电脑进行实时监控和故障诊断,提高了工业自动化的可靠性和效率。
四、实训成果通过本次PLC应用实训,我掌握了以下技能和知识:1. 熟悉了PLC系统的基本组成和工作原理;2. 培养了使用STEP 7软件进行PLC编程的能力;3. 了解了不同类型传感器的原理和应用场景,并掌握了传感器与PLC的联动控制方法;4. 掌握了定时器和计数器在自动控制中的使用技巧;5. 学会了使用通信和网络控制实现PLC与上位机的联动。

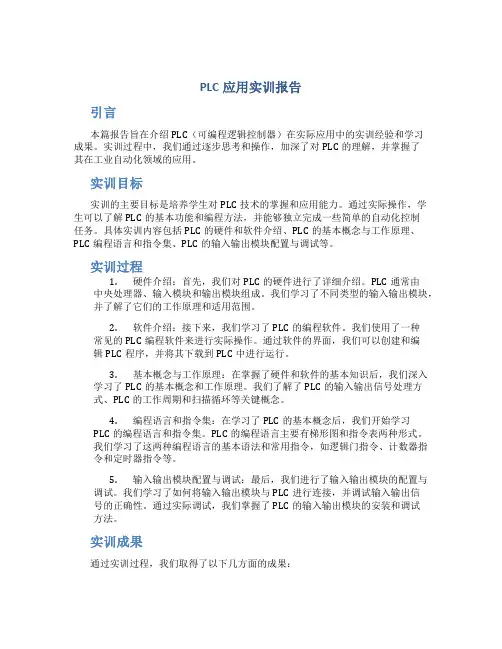

PLC应用实训报告引言本篇报告旨在介绍PLC(可编程逻辑控制器)在实际应用中的实训经验和学习成果。
实训过程中,我们通过逐步思考和操作,加深了对PLC的理解,并掌握了其在工业自动化领域的应用。
实训目标实训的主要目标是培养学生对PLC技术的掌握和应用能力。
通过实际操作,学生可以了解PLC的基本功能和编程方法,并能够独立完成一些简单的自动化控制任务。
具体实训内容包括PLC的硬件和软件介绍、PLC的基本概念与工作原理、PLC编程语言和指令集、PLC的输入输出模块配置与调试等。
实训过程1.硬件介绍:首先,我们对PLC的硬件进行了详细介绍。
PLC通常由中央处理器、输入模块和输出模块组成。
我们学习了不同类型的输入输出模块,并了解了它们的工作原理和适用范围。
2.软件介绍:接下来,我们学习了PLC的编程软件。
我们使用了一种常见的PLC编程软件来进行实际操作。
通过软件的界面,我们可以创建和编辑PLC程序,并将其下载到PLC中进行运行。
3.基本概念与工作原理:在掌握了硬件和软件的基本知识后,我们深入学习了PLC的基本概念和工作原理。
我们了解了PLC的输入输出信号处理方式、PLC的工作周期和扫描循环等关键概念。
4.编程语言和指令集:在学习了PLC的基本概念后,我们开始学习PLC的编程语言和指令集。
PLC的编程语言主要有梯形图和指令表两种形式。
我们学习了这两种编程语言的基本语法和常用指令,如逻辑门指令、计数器指令和定时器指令等。
5.输入输出模块配置与调试:最后,我们进行了输入输出模块的配置与调试。
我们学习了如何将输入输出模块与PLC进行连接,并调试输入输出信号的正确性。
通过实际调试,我们掌握了PLC的输入输出模块的安装和调试方法。
实训成果通过实训过程,我们取得了以下几方面的成果:1.熟悉了PLC的基本硬件和软件,并能够独立进行PLC的配置和调试。
2.掌握了PLC的基本概念和工作原理,了解了PLC的输入输出信号处理方式和工作周期。
plc实训报告总结和心得体会(6篇)也许很多人对于PLC甚至于闻所未闻,实际上这的确是一项专业性很强的工作,为电子信息、电气控制应用技术培训用书或供机电工程技术人员参考。
所以在实训中肯定是能够有所收获的,那么PLC实训报告应该怎么写呢?这里有范文可以供无从下手的人借鉴参考一下。
plc实训报告总结1一个星期的plc实训结束了,在这短暂的一周实训时间里,经过老师同学的指导,我获益非浅,学习了不少关于自己专业方面的知识。
在此实习中充分了解plc操作程序,我们自己也会学着去做一点点,不能说反正遇到问题还是的找老师来解决,我们要学着自己独立完成,完成每一个实训项目,其次我们必须要通过实训与理论相结合,这样才能事半功倍。
我们组进行了任务的分工,这样,一下子问题就变得简单化了。
自己选择了画图,在老师的指导下,自己慢慢开始学会了如何用相应的软件去画图,感觉自己画的不错,就慢慢的熟练起来。
这次实训给予我们的时间是一个星期,有一个实训项目,老师给我们说明了一些问题的所在,但我们大家基本上是在一个星期里这个项目调试完成了。
通过这次的实训,让我受益匪浅。
首先,认识了团队合作的力量,要完成一个项目不是一个人的事情,当中我们有过分歧但最终达成共识,不管结果怎样,至少我们曾经在一起努力过,体验其中的过程才是真正的收获。
其次,通过这次的实践操作,我认识到了自己的不足,更感觉到了自己与别人的差距。
为了明年的毕业而做准备,从各方面充实自己,使自己适应这个社会。
本次实习主要任务是设计交通灯的功能,以及在遇见问题时的急停,通过理论与实践相结合,进一步加深我们的理论知识。
要想在短暂的实训时间内,尽可能能多的学一些东西,这就需要我们跟老师有很好的沟通,加深彼此的了解。
刚到实习教室,老师并不了解我们的工作和学习能力,不清楚我们会做哪些工作,所以跟老师进行沟通是很必要的。
通过沟通了解才能知道自己的不足,在短暂的实习过程中,让我深深的感觉到自己在实际运用中的专业知识的匮乏。
plc实训报告2篇PLC实训报告(一)一、实训目的本次实训的目的是学习并掌握PLC基本指令的使用,能够通过编写PLC程序完成简单逻辑控制。
具体来说,包括以下内容:1.熟悉PLC的硬件构造和基本功能。
2.掌握PLC的编程软件的使用方法。
3.理解PLC指令的含义和使用方法。
4.能够独立编写简单的PLC程序,实现相应的逻辑控制。
二、实训环境和设备1.实训环境本次实训环境为PLC控制实验室,实训设备为AB公司的MicroLogix 1100控制器。
2.实训设备本次实训设备包括以下内容:(1)MicroLogix 1100控制器(2)PLC编程软件RSLogix 500(3)按钮、指示灯等控制元件(4)PLC模拟器三、实训内容和步骤本次实训需要完成以下两个任务:1.利用PLC实现一个双手按键的控制电路。
2.利用PLC实现一个流水线控制电路。
下面分别介绍实现过程:1.实现双手按键的控制电路(1)控制要求制作一个可以通过双手按键控制的电路,要求按下左手按键时电路闭合,点亮左侧绿色指示灯;按下右手按键时电路闭合,点亮右侧红色指示灯;同时按下左右手按键时电路闭合,点亮中间黄色指示灯。
(2)实现步骤①将左手按键接在PLC的输入口I0/0上,右手按键接在输入口I0/1上,接线方式如图1所示。
②打开PLC编程软件RSLogix 500,新建工程,选择MicroLogix 1100控制器型号。
③编写程序,如图2所示,将I0/0和I0/1定义为输入端口,O0/0、O0/1、O0/2定义为输出端口,分别对应左侧绿色、右侧红色、中部黄色指示灯。
BEGINXIC I0/0OTE O0/0ENDBEGINXIC I0/1OTE O0/1ENDBEGINXIC I0/0XIC I0/1OTE O0/2END④将程序下载到PLC控制器中。
⑤按下左手按键,点亮左侧绿色指示灯;按下右手按键,点亮右侧红色指示灯;同时按下左右手按键,点亮中间黄色指示灯。

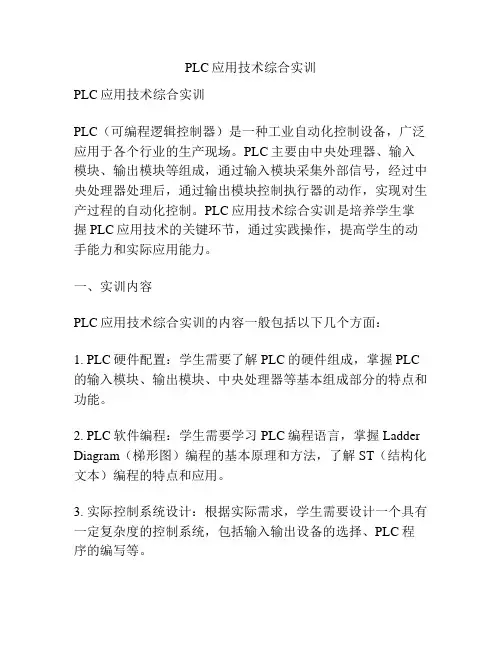

PLC应用技术综合实训PLC应用技术综合实训PLC(可编程逻辑控制器)是一种工业自动化控制设备,广泛应用于各个行业的生产现场。
PLC主要由中央处理器、输入模块、输出模块等组成,通过输入模块采集外部信号,经过中央处理器处理后,通过输出模块控制执行器的动作,实现对生产过程的自动化控制。
PLC应用技术综合实训是培养学生掌握PLC应用技术的关键环节,通过实践操作,提高学生的动手能力和实际应用能力。
一、实训内容PLC应用技术综合实训的内容一般包括以下几个方面:1. PLC硬件配置:学生需要了解PLC的硬件组成,掌握PLC 的输入模块、输出模块、中央处理器等基本组成部分的特点和功能。
2. PLC软件编程:学生需要学习PLC编程语言,掌握Ladder Diagram(梯形图)编程的基本原理和方法,了解ST(结构化文本)编程的特点和应用。
3. 实际控制系统设计:根据实际需求,学生需要设计一个具有一定复杂度的控制系统,包括输入输出设备的选择、PLC程序的编写等。
4. 实物调试和操作:学生需要将自己设计的控制系统搭建起来,进行实际的调试和操作,验证系统的稳定性和可靠性。
二、实训方法PLC应用技术综合实训可以采用以下几种方法进行:1. 课堂讲解和理论学习:教师通过讲解PLC的基本原理和编程方法,让学生了解PLC的结构和工作原理,掌握PLC编程语言和编程规范。
2. 案例分析和实例操作:教师通过分析实际控制系统的案例,让学生了解PLC在不同行业的具体应用,帮助学生理解PLC在实际工程中的作用。
3. 实验操作和实践演练:学生在实验室中进行PLC硬件的组装和软件的编程,通过实际操作,培养学生的动手能力和实际应用能力。
4. 项目实施和维护:学生根据自己的设计方案,搭建实际的控制系统,进行系统调试和操作,验证系统的可靠性和稳定性,培养学生的工程实施和维护能力。
三、实训成果通过PLC应用技术综合实训,学生可以获得以下几方面的实训成果:1. 理论知识的掌握:学生通过学习和实践,掌握了PLC的基本原理和编程方法,了解了PLC的应用领域和技术特点。
任务一:全自动洗衣机控制设计一、实训目的1、了解编程器的根本操作以及编程器的输入、检查和运行操作。
2、了解用PLC实现全自动洗衣机的控制原理及其I/O口的连接、PLC程序的编写和调试运行。
3、了解I/O口分配和I/O口接线的方法。
4、了解PLC的编程语言。
二、实训器材1、亚龙PLC-主机单元一台。
2、亚龙PLC-全自动洗衣机控制单元一台。
3、计算机或编程器一台。
4、平安连线假设干条。
5、PLC串口通讯线一条。
三、实训原理全自动洗衣机的工作方式:〔1〕按启动按钮,首先进水电磁阀翻开,进水指示灯亮。
〔2〕按上限按钮,进水指示灯灭,搅轮在正反搅拌,两灯轮流亮灭。
〔3〕等待几秒钟,排水灯亮,后甩干桶灯亮了又灭。
〔4〕按下限按钮,排水灯灭,进水灯亮。
〔5〕重复两次〔1〕—〔4〕的过程〔6〕第三次按下限按钮时,蜂鸣器灯亮五秒钟后灭,整个过程完毕。
〔7〕操作过程中,按停顿按钮可完毕动作过程。
〔8〕手动排水按钮是独立操作命令,按下手动排水后,必须要按下限按钮。
四、I/O 分配表五、I/O接线图六、实物接线图七、梯形图程序八、实训步骤1、先将PLC主机上的电源开关拨到关状态,严格按图1-2 所示接线,注意12V和24V电源的正负不要短接,电路不要短路,否那么会损坏PLC触点。
2、将电源线插进PLC主机外表的电源孔中,再将另一端插到220V电源插板。
3、将 PLC 主机上的电源开关拨到开状态,并且必须将PLC串口置于STOP状态,然后通过计算机或编程器将程序下载到PLC中,下载完后,再将PLC的串口置于RUN状态。
4、接通 2.7〔2.4、2.5、2.6 不接通〕,否那么无法正确运行演示程序。
5、实训操作按工作方式操作。
九、思考题1、洗衣机搅轮正转、反转的时间改为10秒,循环次数为5次。
任务二:三相电动机的顺序控制一、实训目的1、了解三相电动机顺序控制的工作原理。
2、了解用梯形图编写程序的编程方法和了解本实训的指令程序。
plc实训期末总结引言:PLC(Programmable Logic Controller,可编程逻辑控制器)是一种数字化的电子装置,广泛应用于自动控制领域。
通过编写逻辑、顺序、计数等指令,可以实现对各种设备、机器的自动化控制。
本次PLC实训以熟悉PLC的使用和掌握PLC自动化控制系统的设计原理和方法为目标,通过课堂学习和实际操作,取得了一定的进展。
本文将对实训的内容、收获和反思进行总结。
一、实训内容本次PLC实训内容主要包括了PLC的基础操作、PLC的输入输出模块配置、PLC的编程语言和PLC自动化系统的设计等方面。
1. PLC的基础操作在实训开始之初,我们首先学习了PLC的基本概念、特点和工作原理。
通过对PLC的组成部分和工作流程的了解,我们更加清楚了PLC的作用和意义。
2. PLC的输入输出模块配置在了解了PLC的基础知识之后,我们开始学习PLC的输入输出模块配置。
通过学习PLC 输入输出模块的特点和功能,我们能够正确选择和配置PLC的输入输出模块。
这对日后实际的PLC应用有着重要的意义。
3. PLC的编程语言在学习了PLC输入输出模块的配置之后,我们开始学习PLC的编程语言。
本次实训主要使用Ladder Diagram(梯形图)进行编程。
通过学习梯形图的基本语法和实例,我们能够编写出符合要求的PLC程序。
4. PLC自动化系统的设计在掌握了PLC的基本操作和编程语言之后,我们开始学习PLC自动化系统的设计。
通过学习自动化系统的设计原理和方法,我们能够使用PLC实现不同复杂程度的自动化控制系统。
二、实训收获通过本次PLC实训,我收获了如下几个方面的知识和经验。
1. 了解了PLC的基本概念和工作原理。
本次实训让我对PLC的作用、组成部分和工作流程有了更深入的了解。
2. 掌握了PLC的输入输出模块配置。
通过实际动手操作,我能够根据实际需求正确选择和配置PLC的输入输出模块。
3. 学会了PLC的编程语言和编程方法。

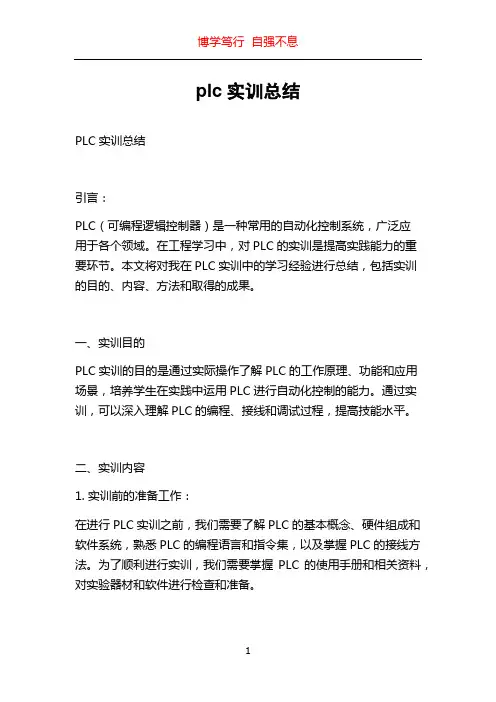

plc实训总结PLC实训总结引言:PLC(可编程逻辑控制器)是一种常用的自动化控制系统,广泛应用于各个领域。
在工程学习中,对PLC的实训是提高实践能力的重要环节。
本文将对我在PLC实训中的学习经验进行总结,包括实训的目的、内容、方法和取得的成果。
一、实训目的PLC实训的目的是通过实际操作了解PLC的工作原理、功能和应用场景,培养学生在实践中运用PLC进行自动化控制的能力。
通过实训,可以深入理解PLC的编程、接线和调试过程,提高技能水平。
二、实训内容1. 实训前的准备工作:在进行PLC实训之前,我们需要了解PLC的基本概念、硬件组成和软件系统,熟悉PLC的编程语言和指令集,以及掌握PLC的接线方法。
为了顺利进行实训,我们需要掌握PLC的使用手册和相关资料,对实验器材和软件进行检查和准备。
2. 实训的具体内容:实训的具体内容包括PLC的编程实践、接线实践和调试实践。
在编程实践中,我们通过PLC软件进行逻辑程序的设计和调试,学习PLC的编程语言和指令的使用。
在接线实践中,我们根据实际需求进行硬件接线,将传感器、执行器和PLC进行连接,实现自动化控制。
在调试实践中,我们通过监测输入输出信号,验证逻辑程序的正确性,并进行调整和改进。
三、实训方法1. 独立实践:在实践过程中,我们要尽量独立完成实验任务。
通过自主思考、自主动手,提高自己的实践能力和解决问题的能力。
在遇到困难和问题时,可以通过查阅资料、向老师和同学请教,但为了保持独立性,我们应该尽量自己解决问题。
2. 团队合作:在PLC实践中,团队合作是非常重要的。
我们可以组成小组,互相帮助和支持,共同完成实验任务。
通过合作,可以提高工作效率,扩展思路,发现问题和解决问题的更多方法。
四、实训成果通过PLC实训,我取得了一些成果:1. 掌握PLC的基本原理和工作方式,了解PLC的硬件组成和软件系统。
2. 熟悉PLC的编程语言和指令集,能够进行逻辑程序的设计和调试。
实验一 位逻辑指令实验一、实验目的1.掌握位逻辑指令的使用。
2.掌握位逻辑指令参数的设置。
二、实验内容 梯形图图1-1语句表说明步 序 指 令 器件号 说明1 LD I0.0 要想激活Q0.0,常开触点I0.0和I0.1必须为接通(闭合)。
NOT 指令作为一个但向器使用,在RUN 模式下,Q0.0和Q0.1具有相反的逻辑状态。
2 A I0.13 = Q0.04 NOT 5=Q0.1三.实验结果实验二时钟/通讯指令实验一、实验目的1.熟悉读实时时钟指令(TODP)和写实时时钟指令(TODW)的设置和使用。
2.熟悉网络读写指令的设置和使用。
二、实验内容梯形图程序图2-1语句表说明步序指令器件号说明1 LD SM0.1 在第一个扫描周期,使能PPI主站模式,并且清除所有接收和发送缓冲区2 MOVB 2,SMB303 FILL +0,VW200,68三.实验结果实验三比较指令实验一、实验目的1.掌握数值比较的使用方法。
2.进一步熟悉PLC的输入。
二、实验内容梯形图图3-1语句表说明表3-1步 序 指 令 器件号 说明1 LD I0.0 调节模拟调节电位器0来改变SMB28的数值。
当SMB28中的数值小于等于50时,Q0.0输出当SMB28中的数值大于等于150时,Q0.1输出当比较结果为真时,状态指示器点亮。
2 LPS3 AB ﹤﹦ SMB28,504 = Q0.05 LPP6 AB ﹥= SMB28,150 7=Q0.1三.实验结果实验四计数/高速计数指令实验一、实验目的1.掌握计数器指令的使用和设置2.了解高速计数器不同的操作模式下,模块的功能。
3.进一步的熟悉PLC的指令输入。
二、实验内容梯形图图4-1图4-2 时序图语句表说明 表4-1步 序 指 令 器件号 说明1 LD I0.0 I0.0增计数 I0.1减计数I0.2将当前值复位为0当当前值=4时,将增/减计数器C48接通2 LD I0.13 LD I0.24 CTUD C48,+45 LD C48 6=Q0.0三.实验结果实验五脉冲输出指令实验一、实验目的1.掌握脉冲指令的操作。
plc实训步骤PLC实训步骤PLC(可编程逻辑控制器)是一种广泛应用于自动化控制领域的设备,它通过编程控制输入和输出信号,实现对机械、电气等设备的自动控制。
在PLC实训中,学习者通过实际操作和编程,掌握PLC的使用和应用。
下面将介绍PLC实训的具体步骤。
1. 硬件准备:需要准备PLC设备和相应的配件。
PLC设备通常由主控单元、输入模块和输出模块组成。
根据实际需求,选择适合的PLC型号和规格。
同时,还需要准备与PLC设备相匹配的传感器、执行器等外围设备。
2. 环境设置:在进行PLC实训前,需要搭建一个适合的实训环境。
首先,确保PLC设备的供电正常,并将其与外围设备进行正确的连接。
接下来,需要安装PLC编程软件,并进行相应的设置和配置,以便进行后续的编程工作。
3. 编程设计:PLC实训的核心是编程设计。
根据实际需求,利用PLC编程软件设计出相应的控制逻辑和功能。
在编程过程中,需要了解和掌握PLC 的基本指令和函数,如逻辑运算、定时器、计数器等。
同时,还需要考虑安全性、稳定性和效率等因素,以确保控制系统的正常运行。
4. 程序下载:编写完PLC程序后,需要将程序下载到PLC设备中。
通过编程软件,将编写好的程序通过通讯线缆传输到PLC设备中,以替换原有的程序。
在下载程序之前,需要进行一些设置和检查,确保程序的正确性和完整性。
5. 实验验证:下载完程序后,进行实验验证是必不可少的步骤。
通过模拟输入信号或实际连接外围设备,观察和检测PLC设备的输出信号是否符合预期。
如果存在问题或异常,需要进行相应的调试和修正,以保证控制系统的稳定性和可靠性。
6. 实训总结:在完成PLC实训后,需要对整个过程进行总结和复盘。
回顾实训中遇到的问题和解决方案,总结经验和教训。
同时,还可以对实训结果进行评估和分析,以提高实际应用能力和解决问题的能力。
通过以上的步骤,学习者能够全面了解和掌握PLC的使用和应用。
PLC实训不仅可以提高学习者的实际操作能力,还有助于培养其逻辑思维和解决问题的能力。
plc控制技术实训总结(精选)一、PLC介绍1、PLC的基本概念可编程控制器(Programmable Logic Controller,PLC)是以微处理器为基础,综合了计算机技术,自动控制技术和通信技术发展起来的一种通用的工业自动控制装置。
它具有体积小、功能强、灵活通用与维护方便等一系列的优点。
特别是工、交通、电力等领域获得了广泛的应用,成为现代工业控制的三大支柱之一可编程控制器是一种存储器控制器,支持控制系统工作的程序存放在存储器中利用程序来实现控制逻辑,完成控制任务、在可编程控制器构成的控制系统中,要实现一个控制任务,首先要针对具体的被控对象,分析它对控制系统的要求,然后编出相应的控制程序,利用编程器将控制程序写入可编程控制器的程序存储器中。
系统运行时,可编程控制器依次读取程序存储器中的程序语句,对它们的内容加以解释并执行。
现代PLC已经成为真正的工业控制设备。
可编程控制器的分类:根据硬件结构的不同,可以将PLC分为整体式、模块式和混合式。
1、PLC的结构PLC实质是一种专用于工业控制的计算机,其硬件结构基本上与微型计算机相同。
①CPU模块中央处理单元(CPU)是PLC的控制中枢。
它按照PLC系统程序赋予的功能接收并存储从编程器键入的用户程序和数据;检查电源、存储器、I/O以及警戒定时器的状态,并能诊断用户程序中的语法错误。
当PLC投入运行时,首先它以扫描的方式接收现场各输入装置的状态和数据,并分别存入I/O映像区,然后从用户程序存储器中逐条读取用户程序,经过命令解释后按指令的规定执行逻辑或算数运算的结果送入I/O映像区或数据寄存器内。
等所有的用户程序执行完毕之后,最后将I/O映像区的各输出状态或输出寄存器内的数据传送到相应的输出装置,如此循环运行,直到停止运行。
为了进一步提高PLC的可靠性,近年来对大型PLC还采取双CPU构成冗余系统,或采用三CPU的表决式系统。
这样,即使一些CPU出现故障,整个系统仍能正常运行。
PLC综合实训报告1. 实训背景本次PLC综合实训是我们专业必修课程的一部分,旨在通过实践的方式加深我们对PLC控制理论和PLC编程技术的理解。
实训内容包括PLC控制器的选择和连接、PLC编程软件的使用、PLC程序设计、以及PLC控制系统的调试和优化等环节。
本次实训的主要目的是让我们能够熟练掌握PLC编程工具的使用以及应用PLC控制技术完成实际工业控制任务。
2. 实训过程2.1 PLC控制器的选择和连接本次实训我们选择了西门子Company的S7-200系列PLC控制器。
在实践中我们需要将PLC控制器和电机等被控制设备正确连接起来,从而能够实现PLC控制的操作。
2.2 PLC编程软件的使用在我们的实训中,我们主要使用西门子公司开发的SIMATIC STEP 7-Micro/WIN软件进行PLC程序编写。
在使用该软件的过程中,我们需要掌握其基本的编辑、调试和调整功能,并能够使用其进行有效的PLC程序编写。
2.3 PLC程序设计在实践的过程中,我们需要根据具体的实际应用场景编写PLC程序。
在这个过程中,我们需要充分理解PLC的编程结构,如LAD、FBD、SFC和ST等,并且利用其编写出能够实现目标控制功能的PLC程序。
2.4 PLC控制系统的调试和优化完成PLC程序编写后,我们还需要进行调试和优化的工作。
在这个过程中,我们主要利用PLC编程工具对程序进行调试和优化,调试过程中需要进行实时监控和校验,以保证系统的稳定性和正确性。
3. 实训成果通过这次PLC综合实训,我们取得了很好的成果。
我们成功地完成了PLC控制器的选择和连接、熟练地运用了PLC编程软件进行PLC程序编写、并且实现了具有一定功能的PLC控制系统。
在调试和优化的过程中,我们从错误中学习到了很多有关PLC程序设计的知识,并提高了解决问题的能力。
4. 实训本次PLC综合实训其实是我们学习PLC控制技术的重要组成部分。
通过这次实训,我们更加深入地了解了PLC控制系统的设计原理以及实际应用中的注意事项。
学习plc的心得体会(优秀9篇)学习plc的心得体会篇1PLC实训,一个月,看起来很长,但是转眼就过了。
实训,在我看来是一种练习或者说复习,是为了巩固以前学的知识和增强自己的动手能力,因此,每个实训我都很重视,都全力以赴,都有很大的收获。
对于PLC的学习,之前我们只局限于书面上的学习,最多也就是看着老师操作,自己动手相对很少,所谓眼高手低也就这样。
实训我们是分成两组的,每组有20号人左右,因此,这就考验我们人与人之间的合作能力了,由于我们组分配任务时比较合理,而组员也配合,所以我们是最快完成任务的。
实训开始,首先是分配任务,我们组中一部分人负责机械的拆卸安装这一块,一部分负责拆线接线这一块,一部分负责编程等,由于是第一次,所以操作起来很不熟悉,遇到各种各样的问题,例如:接线时,由于线多且乱,一不小心就接错,接错了又是很麻烦的检查;机械部分,安装工作台时,一不留意,就把工作台装反了,以上螺丝,发现对不上号,只好重装;编程也很关键,编的简单则难调式,编的复杂可能会出错,这就考验PLC的功底了。
因此做这事一定要耐心、细心。
这次实训,安全操作是一个很重要的部分。
因为它会用到220V的电流,一不小心就会烧坏东西,甚至会伤到人。
所以在接主电路部分的线时,操作的步骤很是讲究的,接线前,我们首先要检查元件是否能用,接线时,我们一定要一步步的按照说明书接,接完线后,一定不能马上通电,要先用万能表检查电路,看是否有短路等情况,这次实训,我们组就因为这步没做好,就烧了一个转换器,很是危险,万幸的是没伤到人,感谢上帝。
所以,所以涉及到安全性的问题,我们一定都要小心再小心。
实训是大学的一种很重要、很有必要的学习方式,它能让我们学到课堂学不到的知识,谢谢老师为我们付出的汗水,谢谢。
学习plc的心得体会篇2八月15日到八月23日,参加了由准能公用事业公司提供的关于变频器和PLC的培训学习。
本次培训由新疆博识通咨询有限公司组织,地点位于陕西榆林。
实验一PLC实现电动机正反转控制实验一、实验内容与操作:用PLC实现电动机正、反转控制程序。
1.控制要求:电动机能正/反转连续运行、停车;正/反转可任意切换;具有双重连锁环节;要求有过载保护。
2.电机正/反转继电控制原理图如下。
二、PLC程序设计分析1.输入/输出信号定义3.编写程序并上机实验2.画出PLC外部接线图实验二PLC实现电动机点动及连续正反转控制实验一、实验内容与操作控制要求: 1.按下SB1,电动机点动正转运行,按下SB2,电动机连续正转运行;按下SB3,电动机点动反转运行,按下SB4,电动机连续反转运行;按下SB5,电动机停车。
2.有必要的连锁保护。
二、PLC程序设计分析1.输入/输出信号定义3.编写程序并上机实验2.画出PLC外部接线图KMKMY KTKM 1KTKT KMYKMKM SB 1SB 2FRKMY KMFRKM 1FR 2FR 1QSL 1L 2L 3~3M 实验三 PLC 控制电动机Y/△起动实验一、实验内容:用PLC 控制电动机Y-Δ起动1.控制要求:按下启动按钮SB1,接触器KM1-KMY 的触头闭合,电机起动,2.5S 后KMY 断开,KM Δ接通,电机进入正常运行状态,完成Y-Δ起动过程。
按下SB2停止按钮,电机停止运行。
2.电机Y/△起动继电控制原理如下图。
(二)PLC 程序设计分析1.输入/输出信号定义3.编写程序并上机实验2.画出PLC 外部接线图实验四 PLC控制电动机正反转及Y/△起动实验一、实验内容与操作控制要求: 1.按下SB1,电动机点动正转Y/△起动,按下SB2,电动机连续正转Y/△起动;按下SB3,电动机点动反转Y/△起动,按下SB4,电动机连续反转Y/△起动;按下SB5,电动机停车。
2.有必要的连锁保护。
(二)PLC程序设计分析1.输入/输出信号定义3.编写程序并上机实验、2.画出PLC外部接线图一、实验内容与操作控制要求:隔灯闪烁,L3、L5、L7、L9,亮1秒后灭,接着L2、L4、L6、L8,亮1秒后灭,在接着L3、L5、L7、L9,亮1秒后灭,如此循环下去。
《电气控制与PLC》课程设计说明书
专业:电气工程及其自动化
班级:14级电气三班
姓名:字平英
学号:201304170159
指导教师:马骅
自动控制与机械工程学院
2017年6月
目录
第一部分: 电气线路安装调试技能训练1、1技能训练题目一:时间继电器自动控制的Y-△降压启动1、1.1电气原理图:
1、1.2电气安装接线图:
1、1.3人完成的安装线路实物图片:
1、2 技能训练题目二:三相异步电动机正反转控制
1、2.1 电气原理图:
1、2.2 电气安装接线图:
1、2.3本人完成的安装线路实物图片:
1、3 技能训练小结:
1、3.1 电气原理图的绘制要求:
1、3.2 电器安装、接线的工艺要求:
1、3.3 实训线路发生的故障及排除办法:
第二部分: 喷泉控制装置
2、1任务介绍
2、1.1 课题名称:喷泉装置PLC控制
2、1.2 工艺要求及动作流程
2、2控制要求
2、3控制程序的编制,并画出硬件接线图
2、3.1 主接线路如下图所示:
2、3.2 PLC硬件连接线路如下图所示
2、3.3 顺序功能图如下图所示
2、4 I/O口及定时器/计数器说明
2、4.1 I/O口分配表:
2、4.2定时器、计数器说明:
2、5 梯形图
2、6 喷泉控制指令表
第一部分: 电气线路安装调试技能训练
1、1技能训练题目一:时间继电器自动控制的Y-△降压启动
1、1.1电气原理图:
图1 时间继电器自动控制的Y-△降压启动电路电气原理图
1、1.2电气安装接线图:
图2 时间继电器自动控制的Y-△降压启动电气元件布置图
图3 时间继电器自动控制的Y-△降压启动安装接线图
1、1.3安装线路实物图:
1、2 技能训练题目二:三相异步电动机正反转控制1、2.1电气原理图:
图4 三相异步电动机正反转控制电路电气原理图
1、2.2电气安装接线图:
图5 三相异步电动机正反转控制线路电气元件布置图
图 6 三相异步电动机正反转控制线路1、2.3安装线路实物图:
1、3技能训练小结:
1、3.1电气原理图的绘制要求:
1)电气原理图一般分为主电路和辅助电路。
2)每一电气元件采用国家规定的统一的图形符号来表示,在图形符号附近用文字符号标注属于哪类电器。
3)同一电器的各个部件(如接触器的线圈和触点)在图中的位置,根据便于阅读和研究的原则来安排,可以不画在一起,但属于同一电器的部件均编以相同的文字符号。
4)对于接触器、继电器的触点按吸引线圈不通电状态画出,控制器手柄按趋于零位时的状态画出,按钮、行程开关触点按不受外力作用时的状态画出等。
5)在原理图中,无论是主电路还是辅助电路,各电气元件一般应按动作顺序和信号流从上到下、从左到右依次排列,可水平布置或者垂直布置,并尽可能减少线条和避免线条交叉。
6)直流和单相电源电路用水平线画出,一般画在图样上方(直流电源的正极)和下方(直流电源的负极)。
7)为了便于检索电气电路,方便阅读和分析,在原理图的上方或右方将图分成若干图区,并标明该区电路的用途与作用。
8)在电气原理图中,接触器和继电器线圈与触点之间的从属关系要加以说明,即在原理图中相应线圈的下方,给出触点的文字符号,并在其下注明相应触点的索引代号。
1、3.2 电器安装、接线的工艺要求:
1)组合开关、熔断器的受电端子应安装在控制板的外侧,并使熔断器的受电端为底座的中心端。
(2)各元件的安装位置应齐整,匀称,间距合理,便于元件的更换。
(3)紧固各元件时要用力匀称,紧固程度适当。
在紧固熔断器、接触器等易碎元件时,应用手按住元件一边轻轻摇动,一边用旋具轮换旋紧对角线上的螺钉,直到手摇不动后再适当旋紧些即可。
板前明线布线的工艺要求:
(1)布线通道尽可能少,同时并行导线按主、控电路分类集中,单层密排,紧贴安装面布线。
(2)同一平面的导线应高低一致,不能交叉。
非交叉不可时,,该根导线应在接线端子引出时,就水平架空跨越,但必须走线合理。
(3)布线应横平竖直,分布均匀。
变换走向时应垂直。
(4)布线时严禁损伤线芯和导线绝缘。
(5)布线顺序一般以接触器为中心,由里向外,由高至低,先控制电路,后主电路,以不妨碍后续布线为原则。
(6)在每根剥去绝缘层的导线两端要套上编码套管。
所有从一个接线端子(或接线桩)到另一个接线端子(或接线桩)的导线必须连接,中间无接头。
(7)导线与接线端子或接线桩连接时,不得压绝缘层、不反圈及不露铜过长。
(8)同一元件、同一回路的不同接点的导线间距离应保持一致。
(9)一个电器元件的接线端子上的导线连接不得多于两根,每节接线端子板上的连接导线一般只允许连接一根。
1、3.3 实训线路发生的故障及排除办法:
线路错接故障,排除方法:对照电气控制原理图进行检查。
接触不良或导线某些部分存在断开断开情况,排除方法:用万用表进行检测。
1、3.4 实训小心得:
在本次实训中我们先后做了两个接线图“电动机正反转”和“星三角启动”,在做这个实训中体会到了实际操作和图纸上画出是否正确有很大的关联,而且在连线较多的“星三角启动”中需要标线号,按照电气原理图上标的线号来连接实物图这步很关键也很重要,在接线中标号线好可以方便检查修改和在繁杂的接线中一眼找出。
我们幸亏标了线号,这样在我们在通电检查中找到线并改正。
而且在实训中有很多接触器,在辨别常开与常闭开关中,因为没有正确的辨识,导致了接线出问题。
在此次实训中我深深的体会了细致与正确标线号的重要性。
第二部分: 喷泉控制PLC控制设计
2、1任务介绍
2、1.1.课题名称:喷泉控制PLC控制设计
2、1.2.喷泉控制的技术要求
喷泉是人工环境中最富有生命力的喷泉,它具有分隔空间、增加层次、净化空气、美化环境的作用。
现代高科技把美妙的音乐、多姿的喷泉造型、五彩缤纷的水下灯光、神奇的激光图文,通过电脑有机的结合在一起,给人以音乐声响、视觉形象、色彩变换三位一体的超自然享受。
随着我国人民物质生活水平的不断提高,对于精神生活的要求也在不断提高,为进一步改造环境景观,建设一个喷泉是很有必要的。
随着科学技术的不断发展和生活水平的不断提高,尤其是喷泉在城市和社区环境建设中起着尤其重要的作用。
当今喷泉工程和高新技术的结合正是历史发展的必然趋势,由于喷泉工程中采用了大量的高新技术,从而使喷泉效果更加绚丽多彩,婀娜多姿,令人赏心悦目、流连忘返。
2、2 喷泉组及状态分配
A喷泉组
B 时序图及状态分配
喷泉组及状态分配如图所示。
其中X1、X2分别为起动和停止输入信号。
Y1、Y2、Y3分别为A组、B组、C组喷头的输出控制信号。
2.3喷泉控制主电路图
2、4控制程序的编制,并画出硬件接线图2、4.1 顺序功能图如下图所示
2.4.2梯形图
3.4.3指令表。
