工程影像资料实施细则一、背景介绍工程影像资料是指通过摄影、录相等技术手段记录和保存工程项目的施工过程、工程质量、安全、环境等相关信息的一种资料形式。
它可以为工程项目的管理、验收、维护提供重要的参考依据。
为了规范工程影像资料的实施，提高工程项目的管理水平，制定本细则。
二、适合范围本细则适合于各类建设工程项目的影像资料实施，包括但不限于房屋建造、道路工程、桥梁工程、水利工程等。
三、影像资料的分类1. 施工过程影像资料：记录工程项目从开工到竣工的全过程，包括土方开挖、基础施工、主体结构施工、装饰装修等各个阶段的施工情况。
2. 工程质量影像资料：记录工程项目各个阶段的质量验收情况，包括材料验收、工艺验收、结构验收等。
3. 安全生产影像资料：记录工程项目各个阶段的安全生产情况，包括施工现场的安全措施、事故处理情况等。
4. 环境保护影像资料：记录工程项目对周边环境的影响和保护措施，包括施工期间的环境监测、污染管理等。
四、影像资料的采集要求1. 采集设备：采集设备应具备良好的拍摄、录制功能，能够保证影像的清晰度和真实性。
2. 采集时间：影像资料应在施工过程中及时采集，确保完整记录工程项目的各个阶段。
3. 采集角度：影像资料应从不同的角度进行采集，全面反映工程项目的情况。
4. 采集内容：影像资料应包括施工现场、工艺流程、关键节点、质量验收、安全措施、环境保护等方面的内容。
5. 采集数量：根据工程项目的规模和重要程度确定采集数量，确保能够全面展示工程项目的情况。
五、影像资料的整理与保存1. 整理要求：影像资料应按照工程项目的时间顺序进行整理，建立清晰的目录结构，方便查阅和管理。
2. 保存要求：影像资料应保存在可靠的存储介质中，如硬盘、光盘、云存储等，确保数据的安全性和可用性。
3. 保存期限：根据法律法规和工程项目的要求确定影像资料的保存期限，普通不少于5年。
4. 数据备份：影像资料应进行定期的数据备份，以防止数据丢失或者损坏。

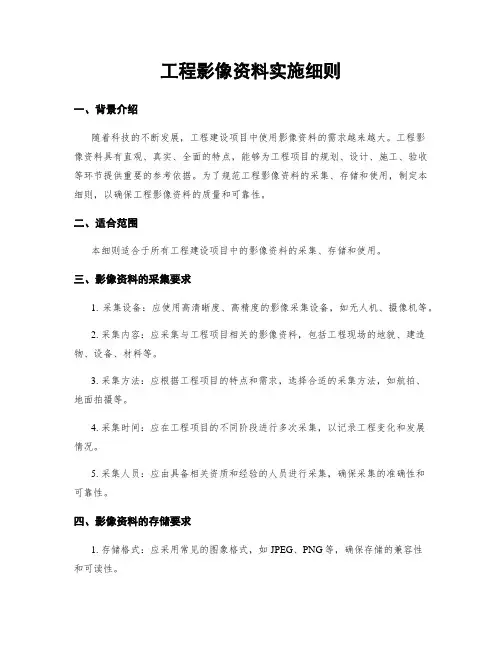

工程影像资料实施细则一、背景介绍随着科技的不断发展，工程建设项目中使用影像资料的需求越来越大。
工程影像资料具有直观、真实、全面的特点，能够为工程项目的规划、设计、施工、验收等环节提供重要的参考依据。
为了规范工程影像资料的采集、存储和使用，制定本细则，以确保工程影像资料的质量和可靠性。
二、适合范围本细则适合于所有工程建设项目中的影像资料的采集、存储和使用。
三、影像资料的采集要求1. 采集设备：应使用高清晰度、高精度的影像采集设备，如无人机、摄像机等。
2. 采集内容：应采集与工程项目相关的影像资料，包括工程现场的地貌、建造物、设备、材料等。
3. 采集方法：应根据工程项目的特点和需求，选择合适的采集方法，如航拍、地面拍摄等。
4. 采集时间：应在工程项目的不同阶段进行多次采集，以记录工程变化和发展情况。
5. 采集人员：应由具备相关资质和经验的人员进行采集，确保采集的准确性和可靠性。
四、影像资料的存储要求1. 存储格式：应采用常见的图象格式，如JPEG、PNG等，确保存储的兼容性和可读性。
2. 存储介质：应选择稳定可靠的存储介质，如硬盘、光盘等，同时备份至云存储或者其他外部存储设备。
3. 存储结构：应按照工程项目的不同阶段和区域，建立清晰的存储结构，方便检索和管理。
4. 存储安全：应加强对影像资料的保密和防护措施，确保不被非法获取和篡改。
五、影像资料的使用要求1. 使用权限：惟独经过授权的人员才干访问和使用影像资料，未经授权不得私自使用。
2. 使用范围：影像资料的使用范围应限定在工程项目的相关环节，不得超出合理的范围。
3. 使用目的：影像资料的使用应符合工程项目的规划、设计、施工、验收等目的，不得用于其他非法用途。
4. 使用期限：应根据工程项目的需要确定影像资料的使用期限，过期后应及时归档或者删除。
六、质量控制要求1. 影像采集质量：应对采集的影像资料进行质量评估，确保影像清晰、准确、真实。
2. 影像存储质量：应定期对存储的影像资料进行检查和备份，确保存储的完整性和可用性。
工程影像资料管理实施细则第一章总则第一条为加强工程建设项目影像资料管理，提高工程质量，确保工程安全，根据国家相关法律法规和行业规范，特制定本实施细则。
第二条本细则适用于所有在建的工程项目，包括但不限于铁路、房屋建筑、市政基础设施等。
第三条工程影像资料管理应遵循真实性、完整性、规范性和时效性原则。
第二章影像资料采集第四条影像资料采集对象包括但不限于：1. 重要隐蔽工程等关键部位；2. 施工过程中的重要环节；3. 工程质量验收的关键步骤。
第五条影像资料采集时机应与现行施工质量验收标准规定的检验批检查验收时间同步。
第六条影像资料应包含现场视频和照片，具体内容如下：1. 现场视频：记录施工过程，包括施工步骤、施工工艺、施工设备等；2. 照片：记录施工现场、施工材料、施工设备等，确保影像资料的真实性和完整性。
第三章影像资料管理第七条影像资料应由专人负责管理，包括存储、备份、归档和调阅。
第八条影像资料应按照工程进度进行分类、编号和命名，确保资料的有序管理。
第九条影像资料存储应采用安全可靠的方式，确保数据安全。
第十条影像资料备份应定期进行，确保备份数据的完整性和一致性。
第十一条影像资料归档应按照国家档案管理规定执行，确保归档资料的合法性和有效性。
第四章影像资料应用第十二条影像资料可用于以下方面：1. 工程质量检查和验收；2. 工程事故调查和处理；3. 工程资料审查和审计；4. 工程施工过程记录和展示。
第五章附则第十三条本细则由工程建设项目管理部门负责解释。
第十四条本细则自发布之日起施行。
注意：以上内容仅为概要，具体实施细则应根据实际情况和项目需求进行调整和完善。

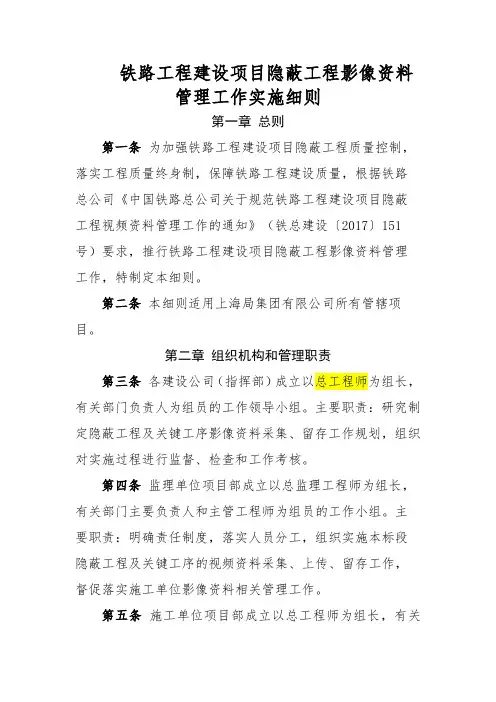

铁路工程建设项目隐蔽工程影像资料管理工作实施细则第一章总则第一条为加强铁路工程建设项目隐蔽工程质量控制，落实工程质量终身制，保障铁路工程建设质量，根据铁路总公司《中国铁路总公司关于规范铁路工程建设项目隐蔽工程视频资料管理工作的通知》（铁总建设〔2017〕151号）要求，推行铁路工程建设项目隐蔽工程影像资料管理工作，特制定本细则。
第二条本细则适用上海局集团有限公司所有管辖项目。
第二章组织机构和管理职责第三条各建设公司（指挥部）成立以总工程师为组长，有关部门负责人为组员的工作领导小组。
主要职责：研究制定隐蔽工程及关键工序影像资料采集、留存工作规划，组织对实施过程进行监督、检查和工作考核。
第四条监理单位项目部成立以总监理工程师为组长，有关部门主要负责人和主管工程师为组员的工作小组。
主要职责：明确责任制度，落实人员分工，组织实施本标段隐蔽工程及关键工序的视频资料采集、上传、留存工作，督促落实施工单位影像资料相关管理工作。
第五条施工单位项目部成立以总工程师为组长，有关部门主要负责人和主管工程师为组员的工作小组。
主要职责：明确责任制度，落实人员分工，组织实施本标段隐蔽工程及关键工序的图像资料采集、上传、留存工作，积极配合监理单位组织实施本标段隐蔽工程及关键工序视频资料采集、上传、留存工作。
第六条各施工、监理单位应根据本标段具体情况制定影像资料管理细则，制订明确影像资料的采集、整理、归档等具体工作流程。
保证现场人员都能够熟练掌握并认真落实。
第三章影像采集要求第七条影像拍摄优先采用铁路工程管理平台影像终端采集软件，影像资料应在3日内上传至铁路工程管理平台中的隐蔽工程影像资料管理系统。
影像采集前，各施工、监理单位应对拍摄人员进行专业技术培训和交底，考核合格后方可上岗，并配备专业手持终端，专人负责拍摄。
第八条监理单位影像采集应符合以下要求：1.影像采集应记录监理：质量验收、旁站、试验检验、巡视等过程，真实反映现场人员职责履行过程。

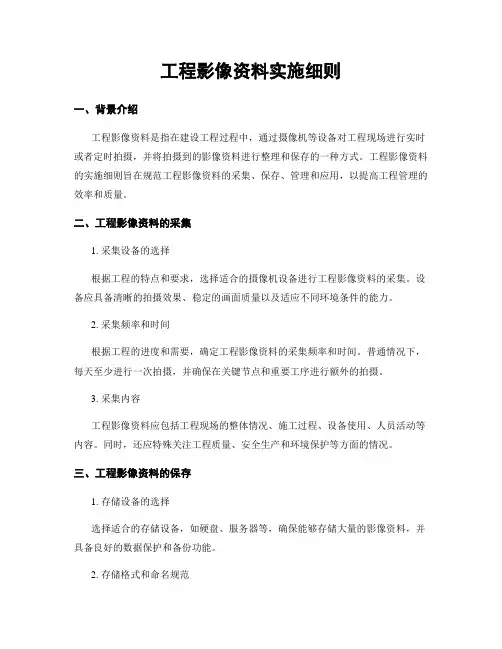

工程影像资料实施细则一、背景介绍工程影像资料是指在建设工程过程中，通过摄像机等设备对工程现场进行实时或者定时拍摄，并将拍摄到的影像资料进行整理和保存的一种方式。
工程影像资料的实施细则旨在规范工程影像资料的采集、保存、管理和应用，以提高工程管理的效率和质量。
二、工程影像资料的采集1. 采集设备的选择根据工程的特点和要求，选择适合的摄像机设备进行工程影像资料的采集。
设备应具备清晰的拍摄效果、稳定的画面质量以及适应不同环境条件的能力。
2. 采集频率和时间根据工程的进度和需要，确定工程影像资料的采集频率和时间。
普通情况下，每天至少进行一次拍摄，并确保在关键节点和重要工序进行额外的拍摄。
3. 采集内容工程影像资料应包括工程现场的整体情况、施工过程、设备使用、人员活动等内容。
同时，还应特殊关注工程质量、安全生产和环境保护等方面的情况。
三、工程影像资料的保存1. 存储设备的选择选择适合的存储设备，如硬盘、服务器等，确保能够存储大量的影像资料，并具备良好的数据保护和备份功能。
2. 存储格式和命名规范工程影像资料应以统一的格式进行存储，如MP4、AVI等。
同时，应制定命名规范，包括工程名称、日期、时间等信息，以便于后续的管理和检索。
3. 存储位置和权限管理将工程影像资料存储在安全可靠的位置，确保数据不会丢失或者被损坏。
同时，对不同的人员设置不同的权限，以保护数据的安全性和隐私。
四、工程影像资料的管理1. 归档和整理对工程影像资料进行归档和整理，按照工程的时间顺序进行分类存储，方便后续的查找和使用。
2. 数据备份定期进行工程影像资料的数据备份，确保数据的安全性和可靠性。
备份的数据应存储在不同的地点，以防止因意外事故导致数据丢失。
3. 数据检索和利用建立完善的工程影像资料管理系统，提供方便快捷的数据检索和利用功能。
工程管理人员可以通过系统查看工程进度、质量问题等，并及时采取相应的措施。
五、工程影像资料的应用1. 监督和评估工程影像资料可用于监督工程施工进度、质量和安全等方面的情况，并及时进行评估和调整。

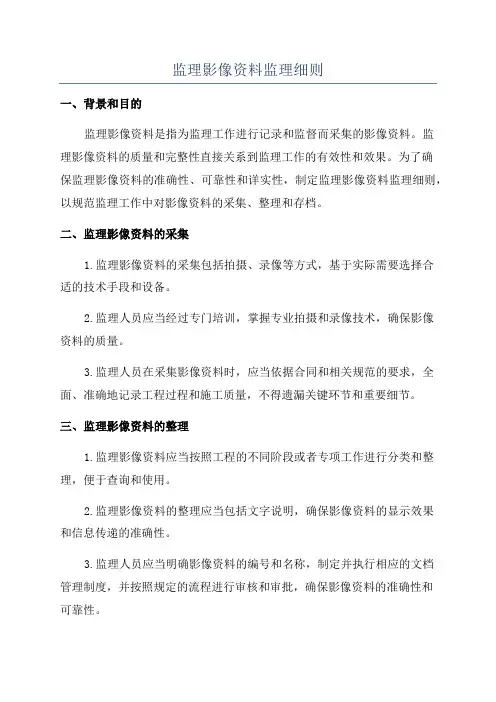

监理影像资料监理细则一、背景和目的监理影像资料是指为监理工作进行记录和监督而采集的影像资料。
监理影像资料的质量和完整性直接关系到监理工作的有效性和效果。
为了确保监理影像资料的准确性、可靠性和详实性，制定监理影像资料监理细则，以规范监理工作中对影像资料的采集、整理和存档。
二、监理影像资料的采集1.监理影像资料的采集包括拍摄、录像等方式，基于实际需要选择合适的技术手段和设备。
2.监理人员应当经过专门培训，掌握专业拍摄和录像技术，确保影像资料的质量。
3.监理人员在采集影像资料时，应当依据合同和相关规范的要求，全面、准确地记录工程过程和施工质量，不得遗漏关键环节和重要细节。
三、监理影像资料的整理1.监理影像资料应当按照工程的不同阶段或者专项工作进行分类和整理，便于查询和使用。
2.监理影像资料的整理应当包括文字说明，确保影像资料的显示效果和信息传递的准确性。
3.监理人员应当明确影像资料的编号和名称，制定并执行相应的文档管理制度，并按照规定的流程进行审核和审批，确保影像资料的准确性和可靠性。
四、监理影像资料的存档1.监理影像资料的存档应当建立相应的存档系统，确保信息的安全性。
2.监理人员应当按照规定的流程和要求，将监理影像资料归档并加以妥善保管，防止丢失、损毁或者被篡改。
3.监理影像资料的存档应当按照工程的需要进行分类和归档，确保工程完工后能够方便地查阅和利用。
五、监理影像资料的使用1.监理影像资料应当符合法律法规和保密要求，不得用于非法用途或者侵犯他人合法权益。
2.监理人员在使用监理影像资料时，应当注重数据的真实性和准确性，不得随意更改或者删除相关信息。
3.监理影像资料在需要对违约行为进行证据支持时，可以作为有力的证据使用。
六、监理影像资料的保密1.监理人员在使用和传递监理影像资料时，应当遵守相关保密规定，确保信息的安全。
2.监理影像资料的保密涉及到项目的商业机密和个人隐私，监理人员应当保密被委托人、承建人和施工人员的商业秘密和个人隐私。

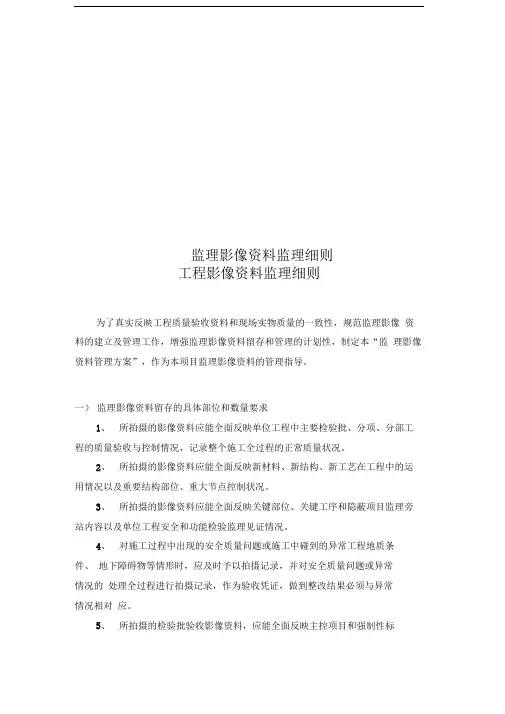

监理影像资料监理细则工程影像资料监理细则为了真实反映工程质量验收资料和现场实物质量的一致性，规范监理影像资料的建立及管理工作，增强监理影像资料留存和管理的计划性，制定本“监理影像资料管理方案”，作为本项目监理影像资料的管理指导。
一）监理影像资料留存的具体部位和数量要求1、所拍摄的影像资料应能全面反映单位工程中主要检验批、分项、分部工程的质量验收与控制情况，记录整个施工全过程的正常质量状况。
2、所拍摄的影像资料应能全面反映新材料、新结构、新工艺在工程中的运用情况以及重要结构部位、重大节点控制状况。
3、所拍摄的影像资料应能全面反映关键部位、关键工序和隐蔽项目监理旁站内容以及单位工程安全和功能检验监理见证情况。
4、对施工过程中出现的安全质量问题或施工中碰到的异常工程地质条件、地下障碍物等情形时，应及时予以拍摄记录，并对安全质量问题或异常情况的处理全过程进行拍摄记录，作为验收凭证，做到整改结果必须与异常情况相对应。
5、所拍摄的检验批验收影像资料，应能全面反映主控项目和强制性标准条文的执行情况，并应反映该检验批中关键工序的施工质量状况。
6所拍摄的影像资料应能全面反映工程开工、竣工和重要施工阶段的工程形象面貌。
7、所拍摄的影像资料应能全面反映工程重要活动、重要会议、重点检查、贵宾参观等情况。
二）监理影像资料拍摄质量要求1、监理影像资料必须图像清晰，数码照片不得低于500万像素。
拍摄时应尽量标明轴线、层数等拍摄位置，拍摄的角度、方式应能全面反映所验收部位的质量状况，并具有代表性，当拍摄桩位偏差、钢筋搭接和锚固长度等尺寸项目时，应立钢尺进行明确标识和记录，以供追溯；当拍摄梁柱节点钢筋设置和接桩焊接等空间部位时，应从多个角度拍摄记录四个面的质量情况；对重要机械设备、仪器等应有全面和重点部位的拍摄记录。
2、在拍摄影像资料时，应把旁站人员、验收人员、见证人员与实体同时反映在影像之中。
3、监理影像资料以照片作为主要载体；对于重要的工程活动应进行录像。

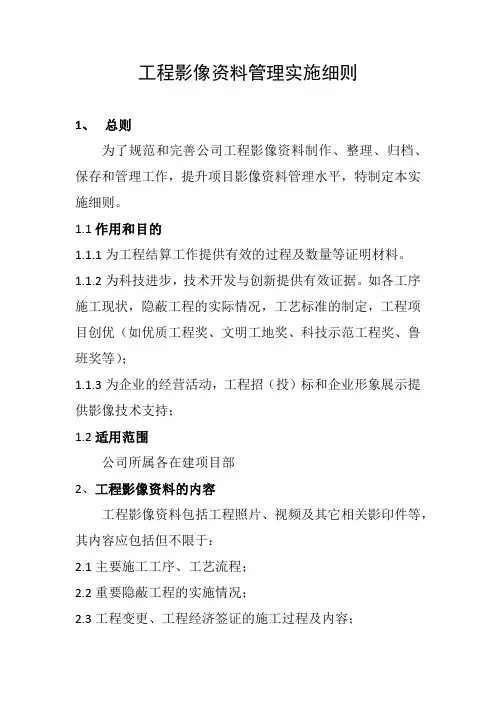

工程影像资料管理实施细则1、总则为了规范和完善公司工程影像资料制作、整理、归档、保存和管理工作，提升项目影像资料管理水平，特制定本实施细则。
1.1作用和目的1.1.1为工程结算工作提供有效的过程及数量等证明材料。
1.1.2为科技进步，技术开发与创新提供有效证据。
如各工序施工现状，隐蔽工程的实际情况，工艺标准的制定，工程项目创优（如优质工程奖、文明工地奖、科技示范工程奖、鲁班奖等）；1.1.3为企业的经营活动，工程招（投）标和企业形象展示提供影像技术支持；1.2适用范围公司所属各在建项目部2、工程影像资料的内容工程影像资料包括工程照片、视频及其它相关影印件等，其内容应包括但不限于：2.1主要施工工序、工艺流程；2.2重要隐蔽工程的实施情况；2.3工程变更、工程经济签证的施工过程及内容；2.4其它合同外增加部分的施工过程及内容；2.5新技术、新材料、新工艺的应用过程；2.6重大安全、质量事故或问题，及其整改处理过程和结果；2.7体现工程特点的实体整体和各立面影像，有条件的可以照摄俯视或鸟瞰整体效果影像；2.8重要的工程书面文件的电子文档，如中标通知书、施工许可证、合同、设计图纸（电子版）、图纸会审纪要、设计交底、工程签证、开竣工报告、竣工验收记录、资料移交记录、获奖证书等；2.9与项目有关的重大活动的照片。
3、工程影像资料的制作3.1公司所有项目均必须及时进行制作。
可以采取电子格式进行拍摄和存储影像资料。
要求录像动态视频最低分辨率为80万像素，数码相片最低像素为500万，拍照应设置自动打印时间。
相关书面文件要采用彩色扫描件。
设计图纸应为电子版。
3.2所拍摄的影像资料应能全面反映工程主要检验批、分项、分部工程的质量验收与控制情况，记录整个施工全过程的正常质量状况。
3.3所拍摄的影像资料应能全面反映新材料、新技术、新工艺在工程中的运用情况。
3.4所拍摄的影像资料应能全面反映重要结构部位、重大节点控制状况。
HB-QD-02-03.06上海宏波建设工程监理有限公司监理实施细则工程名称虹桥交通枢纽周边水系整治工程专业名称影像、信息监理实施细则编制人总监年月日地址：龙华西路31弄58号邮编：200232电话：64573841 传真：645685 941 工程概况1.1工程名称：虹桥交通枢纽周边水系整治工程1.2 工程地点：上海市闵行区境内1.3 工程项目组成及建设规模本工程建设地点位于闵行区，此次综合整治范围包括北横泾（北翟路—蟠龙路）段，整治长度为739.69m，蟠龙港（北翟路—北横泾泵闸）段，整治长度884.84m；工程内容为：河道疏浚拓宽、新建护岸、新建防汛通道、亲水平台、种植绿化等工程。
其中：北横泾：河道疏浚拓宽：长度共计739.69m，土方155544m3，其中机械开挖（水上方）装车外运79333m3，抓斗式挖泥船清淤（水下方），运距25km，清淤处置75416m3，土堤回填723m3；新建护岸工程：长度1437.51m，其中新建A护岸1318.51m，新建A1护岸120m；蟠龙港：河道疏浚拓宽：长度共计884.84m，土方147129m3，其中机械开挖（水上方）装车外运79927m3，抓斗式挖泥船清淤（水下方），运距25km，清淤处置65395m3，土堤回填1735m3；新建护岸工程：长度1733.97m，其中新建A护岸1583.97m，新建A1护岸150m。
A型护岸结构：250╳250╳7000@1000双排方桩，100mm厚C15素砼垫层，带齿坎350mm厚的C30钢筋砼底板，底板顶标高2.10m，底板上为M10浆砌块石挡墙，挡墙顶为300╳500 C30钢筋砼压顶，压顶顶标高为3.50m。
墙后为1：3.0回填土（标高3.5m~4.5m，宽度为3m），墙后3.5处外为3m宽彩色人行道板带仿木栏杆的防汛通道。
A型结构总长：1583.97m。
A1型护岸结构：250╳250╳7000@1000双排方桩，100mm厚C15素砼垫层，带齿坎350mm厚的C30钢筋砼底板，底板顶标高2.10m，底板上为M10浆砌块石挡墙，挡墙顶为300╳500 C30钢筋砼压顶，压顶顶标高为3.50m，压顶上设仿木栏杆。
铁路工程建设项目隐蔽工程影像资料管理实施细则（试行）第一章总则第一条为进一步推进建设项目标准化管理，强化施工质量管控，实现隐蔽工程可追溯，落实隐蔽工程责任追究，根据《中国铁路总公司关于规范铁路工程建设项目隐蔽工程视频资料管理工作的通知》（铁总建设〔2017〕151号）要求，制定本细则。
第二条本细则适用于由公司负责建设管理的铁路工程建设项目。
第二章组织机构和管理职责第三条公司成立以分管领导为组长，工程、安质部主要负责人为组员的工作领导小组，全面负责研究制定隐蔽工程影像资料采集、留存工作规划，组织对实施过程进行监督检查和工作考核。
第四条各监理单位要成立以总监理工程师为组长，有关负责人为组员的工作小组，具体负责细化本部门影像资料留存管理监理实施方案，落实人员分工，组织实施本监理标段隐蔽工程的影像资料采集、留存和上报等工作。
第三章视频采集— 2 —第五条采集对象主要是重要隐蔽工程等关键部位（见附件1），采集时机应与现行施工质量验收标准规定的检验批检查验收时间同步。
第六条影像资料包含现场视频和照片，影像资料的采集工作由各监理单位指定专门人员实施，采集内容应体现现场监理工程师对重要隐蔽工程等关键部位的验收过程。
第七条影像采集工作应及时、真实，严禁事后补充编制虚假资料。
第八条照片影像资料采集时，应对监理单位验收人员、检查部位及验收项目逐条记录（见附件1）；实测实量时，应持尺拍摄至少2张，分别显示检查验收全景和尺寸数字近景，近景照片应清晰显示尺寸数字。
第九条视频影像资料采集时，监理单位验收人员应结合普通话语音解说（见附件2）和标识牌（标识牌应包括：检验参与单位名称、单位工程、分部工程、验收部位、工点里程位置、检验人员姓名、检验日期等信息，见附件3），详细记录隐蔽工程实体、检验人员影像和验收结论。
第十条影像采集的基本要求：1. 影像采集工作应对监理工程师质量检查验收过程进行记录，能如实反映监理工程师现场履职和隐蔽工程实体质量。
新建大同至张家口铁路高速铁路隐蔽工程影像视频资料管理监理实施细则编制：审核：批准：日期：年月日北京铁城建设监理有限责任公司大张高速铁路监理项目部目录一、工程项目概况 (1)二、编制依据 (1)三、监理影像资料采集工作流程 (1)四、监理影像资料工作控制要点及目标值 (3)五、监理影像资料采集工作方法及质量要求 (5)六、监理影像资料的归档管理 (10)隐蔽工程影像视频资料管理监理实施细则一、工程项目概况监理工作范围为新建大同至张家口高速铁路工程山西省境内DZJL-1标段，标段内主要工程数量为：正线路基11.155km，改京包线路基长度0.837km；桥梁12座共15.20431km，其中双线特大桥7座14.2592km，双线大中桥5座941.49m，桥涵14.38m；隧道1座7680m;改扩建车站1座（天镇站）;预制和架设箱梁447孔；轨道工程山西段269.213km。
正线全长为34.05公里（DK61+450～DK95+500）的站前工程施工监理的全过程监理，标段内征地拆迁数量的确认、三电迁改及管线改移、道路改移方案及数量的确认。
监理的施工标段为DZZQ-1标段，不含河北段轨道工程。
二、编制依据1、《中国铁路总公司关于规范铁路工程建设项目隐蔽工程视频资料管理工作的通知》（铁总建设〔2017〕151号）；2、大西铁路客专公司关于印发《铁路工程建设项目隐蔽工程影像视频资料管理实施细则（暂行）》的通知大西铁安质〔2017〕80号；3、相关的法律、法规及技术标准、设计文件及图集；4、本项目监理合同、监理大纲、监理规划。
三、监理影像资料采集工作流程北京铁城大张高铁监理项目部为切实加强工序施工管理，提升工程实体质量，反映工程质量验收资料和现场实物质量的一致性，根据工程进展的不同阶段，采用拍照、摄像等方式记录隐蔽工程及关键性工序的施工过程，并形成一套完整的影像资料。
影像资料留存的具体部位和数量要求1.程序检查所拍摄的影像资料应能全面反映单位工程中主要检验批、分项、分部工程的质量验收与控制情况，记录整个施工全过程的正常质量状况。
按照现行铁路《验标》单位工程划分，显示各单位工程中应该留置工程照片的具体部位和内容。
2.安质问题及处理结果施工检查中发现安全质量问题或施工异常情况的处理过程进行拍摄记录，作为验收凭证，做到整改结果必须与设计相一致。
3.异常地质障碍对施工过程中出现的异常工程地质条件、地下障碍物等情形时，应及时予以拍摄记录，作为工程变更和索赔的依据。
4.三新材料运用所拍摄的影像资料应能全面反映新材料、新结构、新工艺在工程中的运用情况以及重要结构部位、重大节点控制状况。
5.拍摄数量数量上要求对规定的每个拍摄部位至少应有一张全面反映质量验收和控制状况的工程照片。
所拍摄的影像资料应能全面反映关键部位、关键工序和隐蔽项目内容以及单位工程安全和功能检验情况。
所拍摄的检验批验收影像资料，应能全面反映主控项目和强制性标准条文的执行情况，并应反映该检验批中关键工序的施工质量状况。
四、监理影像资料工作控制要点及目标值（一）隧道主要拍摄位置及数量01.每次爆破前炮孔间距及中心炮孔、毫秒雷管的布设。
02.爆破后光面及局部超欠挖1张03.初支钢架（花拱架）连接节点1张04.初支钢架（花拱架）间距检测带标尺1张05.初支钢架（花拱架）锁脚施作1张06.仰拱开挖完成浮渣清理后1张07.支护钢架安装完成后全面1张、标尺1张08.仰拱钢筋绑扎完成后质量检测及理论位置全面1张、标尺1张09.防水板安装完成后1张10.环向排水管开挖完成后测量标尺1张、管材定位1张11.纵向排水管包裹定位1张12.二衬钢筋绑扎完成后全面1张、标尺1张、连接方式1张13.二衬台车定位后封端模板及接插筋设置1张14.水沟开挖后深度检查1张15.水沟基座施作后1张16.水沟管节定位及连接处理1张17.水沟填充材料施作1张18.横、纵向排水连接部位1张19.其它部位工序不少于1张隧道施工采集影像信息时应标明采集位置，使用的影像设备应有自动时间记录功能，影像信息时间应与监理日记、日志及施工日志记录的作业项目相一致。
无采集数量标注的采集数量均为1张。
（二）涵洞主要拍摄位置及数量01.基础开挖完成后基底全面1张02.基底应力检测试验1张03.基底垫层施作后1张04.基础钢筋绑扎完成后全面1张、标尺1张05.每处基础及边墙沉降缝处理1张06.基础顶面凿毛及接茬筋1张07.全面防水施作完成后涵顶1张，每侧边墙各1张备注：涵洞影像信息采集要标明里程桩号，无采集数量标注的采集数量均为1张。
（三）路基主要拍摄位置及数量：01.特殊地段清表施作前原地貌信息02.清表完成03.换填或其他地基处理措施的施作04.每层碾压后的各种试验05.基底开挖后检测06.松铺及压实厚度各1张07.过渡段开挖断面尺寸08.过渡段开挖断面每层压实厚度09.土工格栅铺设段落。
备注：路基影像信息采集要标明里程，无采集数量标注的采集数量均为1张。
五、监理影像资料采集工作方法及质量要求影像视频资料采集由监理单位负责实施,施工单位负责配合工作。
现场监理人员在对隐蔽工程进行验收的同时必须进行影像视频拍摄,施工单位报检人员应做好配合；监理项目部负责汇总、上传。
影像视频资料采集对象主要是重要隐蔽工程的关键部位（详见附件1）,采集时机应与现行施工质量验收标准规定的检验批检查验收时间同步。
影像视频资料采集工作应及时、真实,严禁事后补充编制虚假资料。
信息采集格式及编辑1. 拍摄动态影像资料时使用高清格式，分辨率不小于1024×768，使用的摄像机有效像素不低于500万。
2. 拍摄静态影像资料使用JPG格式，分辨率不小于1024×768，使用数码照相机有效像素不低于500万。
3. 拍摄的影像资料必须图像清晰，数码照片拍摄的角度、方式必须全面反映所采集部位的真实状况，拍摄要有鲜明的特点突出主题。
当采集内容需要计量、测量时，应使用器具及标尺进行拍摄记录，标尺设置准确。
为保证影像信息的可追溯性，有利于影像资料后期编辑归档，每张照片必须用标识板进行明确标识，标识板采用500×300cm白板。
标识板填写内容及显示办法：第一行填写单位工程名称（隧道工程应加填写进口、出口），分段路基应加填写分段路基公里数，涵洞工程应加填写涵洞位置），第二行填写具体施工作业项目，第三行填写检验结果，第四行填写拍摄里程及部位，第五行填写检验人或拍摄人。
标识板应放在在照片的左、右下角，不能放在照片的左上角（文字输入区），不应把拍摄的主题遮挡。
4.影像文件编辑所采集的影像资料，统一利用软件进行图片文字编辑，字体在该软件选用20号字体，字体颜色根据背景深浅选用与背景颜色反差较大颜色,文字距上边框两行字距，距左边框两个字距。
在相片的左上角编辑文字说明，包含：序号：01（每一工序照片排列序号，如一张照片不能说明问题的加子序号01-1、01-2......；项目：具体施工作业项目；检验状态：照片中心意思和表达质量程度及要说明的问题；里程及部位：相片拍摄的位置；检查人：对项目进行检查的人员。
可利用附件:《照片编辑文字输入模版》中对应的内容进行粘贴。
视频资料采集的基本要求：1.影像视频采集应使用语音和标识牌进行记录,其内容应包含隐蔽工程实体、检验人员影像和验收结论。
2.标识牌由施工单位负责提供。
内容应包含检验参与单位名称、单位工程、分部工程、验收部位、工点里程位置、检验人员姓名、检验日期等信息,标识牌式样见附件2。
3.语音应使用普通话,语音清晰洪亮,并反应标识牌的所有内容。
4.拍摄实测尺寸项目时,应拍摄持尺情况、清晰显示尺寸数字,并语音反映设计及实测尺寸。
5.影像视频采集应主题突出、图像清晰。
影像视频应采用AVI、MP4、MOV格式存储,分辨率应不小于1080Ｘ720像素,单个影像视频文件大小不超过100M。
6.拍摄开始时，需对录制概况做开场白，例如：****年*月*日，施工单位***（人员），监理单位 ***（人员），对**桥*墩*工序进行检查验收；拍摄结束时，对检测结果、结论进行语言总结。
7.拍摄顺序：首先拍摄隐蔽工程及关键工序的全貌，之后依次拍摄验收项目在构筑物的具体部位，参与验收单位、人员，验收细节及验收过程等。
8.拍摄角度：拍摄器材与被拍摄对象尽量处于同一水平线，拍摄角度最大不超过±45°，拍摄时应避免画面抖动、倾斜、比例不当、模糊、主题不突出等，尽量做到“平、稳、匀、准”。
9.镜头转换场景时，起幅和落幅时间不宜少于3s，画面运动速度应符合通常习惯，不宜过快或过慢。
10.拍摄固定特写时：稳定画面的时间不宜少于3s。
影像资料采集的基本要求1.图像资料应记录现场监理人员及施工技术负责人对现场进行检查验收的情况，而且应有清楚的标识或标牌显示部位和检查验收内容。
2.图像资料拍摄应使用不小于2000万像素的拍摄器材进行拍摄，拍摄时像素要求不小于1920×1080。
3.按采集内容可进行分组拍摄，每组照片不少于2张。
4.近景照片应拍摄具体检查内容或项目，拍摄实测尺寸项目时，应持尺拍摄，清楚显示尺寸数字。
5.当检查验收项目为环向或范围较大，应采用全景照片拍摄。
全景照片中要能清楚反映检查验收的具体部位和项目。
附件1视频采集范围附件2XX铁路XX标段视频资料采集标识牌注：1.A3纸张大小,边线距牌子边缘1CM,线条为外粗内细,字体为宋体加粗；2.标识牌应选用轻便,可擦写,可悬挂、可架立的材质（因作为拍摄使用,可减少反光,板面为白色）。
3．表中项目可根据参加验收单位和检查内容调整。
六、监理影像资料的归档管理形成的影像视频资料必须保证其真实性、完整性和有效性。
视频资料命名规则：项目代号标段序号+工程类别+单位工程名称或里程+分部工程名称+分项工程名称+验收时间。
如：大张高铁站前3标智家堡跨御河特大桥8#墩1-3#钻孔桩钢筋2017年8月2日验收通。
视频文件编号为：项目代号：大张高铁为DZ;标段序号：按施工单位报检表中标段序号填写,即ZQ1、ZQ2、ZQ3、…排序。
2. 工程类别：路基为 LJ,隧道为 SD,桥梁为 QL,四电为SD。
3. 单位工程名称或里程：隧道、桥梁写单位工程拼音首个字母大写,路基应写里程。
4. 分部工程名称：应写明分部工程部位,如8#墩1-3#桩写为08D3/1ZKZ。
5. 分项工程名称：如钢筋写为GJ、模板写为MB、混凝土写为HNT。
6. 年月日：按现场验收合格日期填写,如2017年8月2日验收通过写为20170802。
影像视频资料应在验收通过三天内上传至铁路工程管理平台中的隐蔽工程影像视频资料管理系统。
影像视频资料保存期限为十年。
影像资料由现场技术、质量验收人员负责采集，并详细记录相关信息，保证与施工、监理日志文字信息相互印证；由工程部影像资料管理员根据各单位工程影像资料提报情况进行电脑编辑，建立电子文档存档。
