无损检测监理实施细则(范例)

西气东输二线管道工程站场压缩机工程无损检测监理实施细则（A版）编号：GJ3100 -XEX-XZ -0007 -2011CPECC北京斯派克工程项目管理有限责任公司西二线站场压缩机工程PMC总部名称签字日期名称签字日期编制审核校对批准目录1. 工程概况 (3)2. 适用范围 (3)3. 编制依据 (3)4. 监理人员配备及工作职责 (4)5 无损检测监理工作流程 (5)6. 无损检测监理的控制要点及目标值 (7)7. 无损检测监理工作方法及控制质量的措施 (7)8. HSE管理和防护 (9)9.站场项目部应保存的资料 (10)1.工程概况西气东输二线中卫－广州段干线管道全长2477km，管径φ1219mm，设计压力10MPa （表压）。

中卫-广州段共设11座压气站，各站均采用50℃的出站温度输气。

海原、彭阳、灵台、高陵、潼关、鲁山和黄陂等7座压气站采用高速变频直连电机驱动方案，洛宁、枣阳、武穴、南昌等4座压气站采用燃驱驱动方案，各站均采用机组备用的备用方式。

各压气站主要分为进出站区、工艺设备区（包括清管器收、发设备及分离过滤设备等，部分分输压气站还在工艺区内设置计量、加热、调压等分输设备）、天然气压缩机组区（包括压缩机厂房和空冷器）及放空区。

该工程计划从2011年05月开工，2013年02月完工.2.适用范围本细则适用于西气东输二线管道工程中卫-广州11座压气站无损检测监督管理。

通过科学、规范、有效管理活动，以实现质量管理目标。

3编制依据3.1 合同✧PMC（监理）合同；3.2 设计文件✧西气东输二线管道工程设计文件。

3.3相关标准规范及有关规定✧Q/SY GJX 0112-2007《西气东输二线管道工程无损检测规范》✧GB50235-2010《工业金属管道工程施工及验收规范》✧GB18871-2006《电离辐射防护与辐射源安全基本标准》✧GB4792-84《放射性卫生防护基本标准》✧GB16357-1996《工业X射线探伤放射卫生防护标准》✧GB18465-2001《工业γ射线探伤放卫生防护标准》✧GB9445《无损检测人员技术资格鉴定规则》✧GB/T12604《无损检测术语》✧GB T3375-1994《焊接术语》✧JB/T4730-2005《承压设备无损检测》✧其他相关标准、规范及有关规定3.4 管理文件✧GJ 3100 -XEX-GH-0001 -2011 西气东输二线管道工程中卫－广州干线站场压气站压缩机工程监理规划（B版）✧GJ 3100 -XEX-SC-0001 -2011 《西气东输二线管道工程站场压缩机工程项目管理手册》（B 版）✧GJ 3100 ‐XEX‐ZY‐0001 ‐2011《西气东输二线管道工程站场压缩机工程作业文件》（B 版）✧GJ3100-XEX-CX-0001 -2011《西气东输二线管道工程站场压缩机工程项目程序文件》（B 版）4.监理人员配备及工作职责4.1 无损检测相关监理人员配备西气东输二线管道工程站场压缩机工程PMC场站项目部由项目部总监、焊接监理工程师、HSE监理工程师、无损检测工程师等责任工程师组成，无损检测工程师主要负责无损检测监理工作。

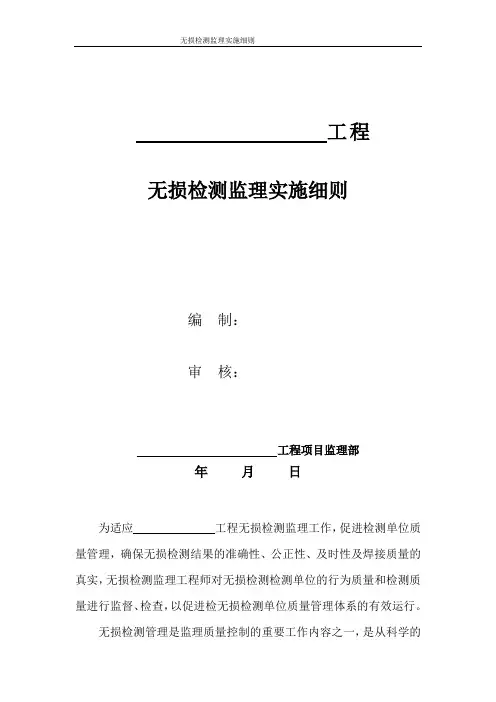

工程无损检测监理实施细则编制：审核：工程项目监理部年月日为适应工程无损检测监理工作，促进检测单位质量管理，确保无损检测结果的准确性、公正性、及时性及焊接质量的真实，无损检测监理工程师对无损检测检测单位的行为质量和检测质量进行监督、检查，以促进检无损检测单位质量管理体系的有效运行。

无损检测管理是监理质量控制的重要工作内容之一，是从科学的角度在不破坏构件的前提下验证产品是否合格的主要手段，因此必须加强对无损检测的管理，根据法律、法规、标准规范、招标文件、投标文件、工程合同、初设、监理规划、施工图设计、监理细则、项目管理手册及无损项目管理办法的要求,无损检测工程中主要控制工作如下：●对于RT无损检测1）核查检测单位的底片质量和评片质量；2）不定时对检测单位的底片质量和评片质量进行随机核查；3）将核查结果与检测单位交换意见，经检测单位确认后，签字确认；4）对评片有建议权，无决定权，对底片评定结论不承担责任。

●对于超声波检测。

1）主要核查检测单位的检测操作质量和报告；2）当进行检测工作，应对检测单位现场操作进行一次核查；3）在核查过程中发现操作不当的，有权要求停止检测，由检测单位负责整改；4）对检测结果有建议权，无决定权，对评定结论不承担责任；做为无损检测监理工程师应尽到以下职责：1、负责监理部无损检测工作的全面管理；2、负责对监理区段无损检测管理人员的技术指导及工作协调；3、负责审核无损检测单位的施工组织设计和相关检测方法工艺规程；4、负责工程特殊地段（部位）无损检测方案的审核；5、全面掌握所在区段无损检测的质量和进度情况；6、负责监理部的汇报与沟通；7、负责组织、策划无损检测检查工作，制定工作计划，并参加实施。

8、负责收集检测质量信息，并对检测结果进行分析，提出建议。

区段检测的要求：●检测程序1、施工单位焊接结束，经自检、互检、专检合格，由现场监理核查后，方可向监理部提交无损检测申请。

监理部依照无损检测申请向检测单位下达无损检测指令单，检测单位按照指令单内容及时组织检测，并在应在24小时内向监理部提无损检测结果通知单。

试验检测监理工作实施细则9.1总则9.1.1适用范围上游玉湖水电站枢纽建筑物，如沥青混凝土心墙堆石坝、右岸溢洪道、右岸泄洪放空洞、左岸引水系统、左岸地面厂房等工程的监理验收工作。

试验检测程序及方法、内容等可根据相关设计施工图及行业标准、规程、规范进行调整。

9.1.2编制依据（1）上游玉湖水电站各枢纽建筑物工程合同文件（包括招标文件、投标文件、合同协议书、补充文件等）；（2）上游玉湖水电站工程建设监理合同文件（合同编号YHHJJL-JJ/JL-02）；（3）相关的设计文件（包括设计施工图、设计变更通知单、工程联系单、设计技术要求等）。

（4）国家及部颁发的试验规程、规范。

（5）建设单位制定的有关工程试验检测的规定。

9.1.3适用的主要技术标准、规程、规范（1）《发电工程混凝土试验规程》（DL/T 1448-2015）；（2）《水工混凝土砂石骨料试验规程》（DL/T 5151-2014）；（3）《水工混凝土外加剂技术规程》（DL/T5100- 2014）；（4）《水工混凝土配合比设计规程》（DL/T 5330-2015）；（5）《水电水利工程土工试验规程》（DL/T 5355-2006 ）；（6）《水工沥青混凝土试验规程》（DL/T 5362-2006）；（7）《水电水利工程锚杆无损检测规程》（DL/T 5424-2009）；（8）《水工喷射混凝土试验规程》（DL/T 5721-2015）；（9）《混凝土质量控制标准》（GB 50164-2011）；（10）《混凝土强度检验评定标准》（GB/T 50107-2010）；（11）《回弹法检测混凝土抗压强度技术规程》（JGJ/T 23-2011）；（12）《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005）；（13）《公路土工试验规程》（JTG E40-2007）；（14）《公路工程岩石试验规程》（JTG E41-2005）；（15）《公路工程集料试验规程》（JTG E42-2005）；（16）《公路工程土工合成材料试验规程》（JTG E50-2006）；（17）《公路桥梁承载能力检测评定规程》（JTG/T J21-2011）。

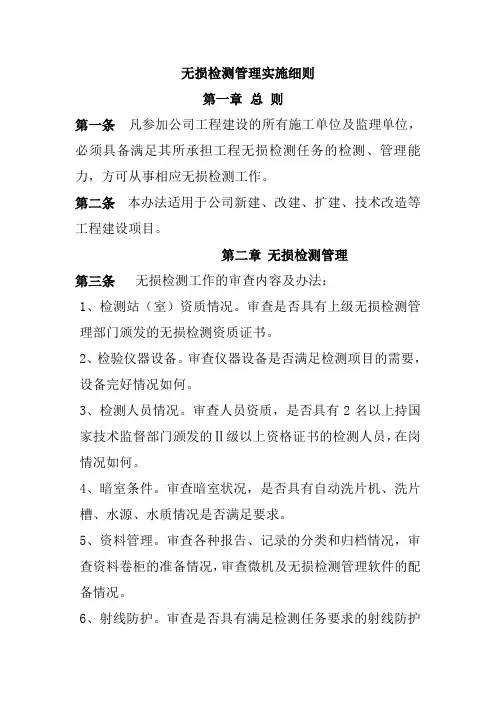

无损检测管理实施细则第一章总则第一条凡参加公司工程建设的所有施工单位及监理单位，必须具备满足其所承担工程无损检测任务的检测、管理能力，方可从事相应无损检测工作。

第二条本办法适用于公司新建、改建、扩建、技术改造等工程建设项目。

第二章无损检测管理第三条无损检测工作的审查内容及办法：1、检测站（室）资质情况。

审查是否具有上级无损检测管理部门颁发的无损检测资质证书。

2、检验仪器设备。

审查仪器设备是否满足检测项目的需要，设备完好情况如何。

3、检测人员情况。

审查人员资质，是否具有2名以上持国家技术监督部门颁发的Ⅱ级以上资格证书的检测人员，在岗情况如何。

4、暗室条件。

审查暗室状况，是否具有自动洗片机、洗片槽、水源、水质情况是否满足要求。

5、资料管理。

审查各种报告、记录的分类和归档情况，审查资料卷柜的准备情况，审查微机及无损检测管理软件的配备情况。

6、射线防护。

审查是否具有满足检测任务要求的射线防护手段及措施。

第三章无损检测工作管理第四条每项工程开工，各检测站（室）把检测年度计划上报项目部。

第五条负责工程监理的无损检测人员每月要上报无损检测监理检查月报。

第六条各施工单位完成的检测项目提前向项目部申请确认，合格后方可进行下道工序。

第七条各施工单位对不能（或没有能力）自己完成的检测工作，任何单位和个人不得私自外委，应由项目部统一安排检测力量，并要办理外委手续，否则检测结果无效，不予交工结算。

第八条各施工单位无损检测工作要满足工程进度要求，不得发生检测滞后现象。

第九条各施工单位在工程无损检测任务完成后要及时进行资料的整理工作，并抓紧进行施工单位、监理单位、质量监督部门三级认证工作，否则不予交工结算。

第十条工程竣工后，无损检测记录、报告及底片按单位工程由施工单位检测站（室）分类、存档保管，保存期限为七年。

第四章无损检测人员管理第十一条无损检测人员必须坚持原则、实事求是、认真负责、忠于职守、敢于抵制降低产品质量的各种行为。

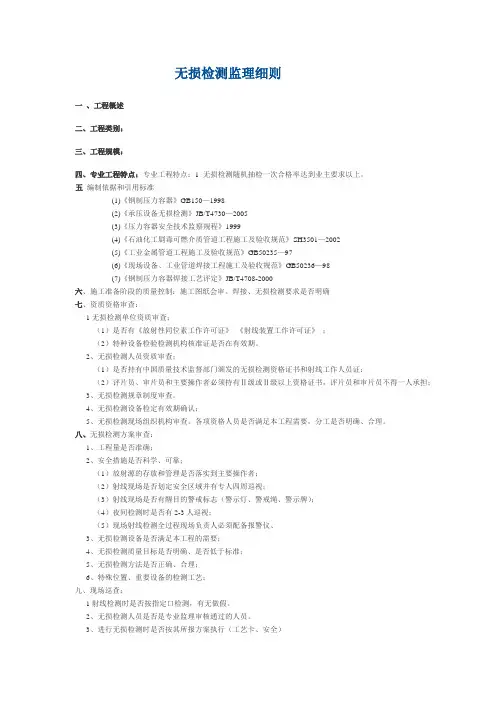

无损检测监理细则一、工程概述二、工程类别：三、工程规模：四、专业工程特点：专业工程特点：1 无损检测随机抽检一次合格率达到业主要求以上。

五编制依据和引用标准(1)《钢制压力容器》GB150—1998(2)《承压设备无损检测》JB/T4730—2005(3)《压力容器安全技术监察规程》1999(4)《石油化工剧毒可燃介质管道工程施工及验收规范》SH3501—2002(5)《工业金属管道工程施工及验收规范》GB50235—97(6)《现场设备、工业管道焊接工程施工及验收规范》GB50236—98(7)《钢制压力容器焊接工艺评定》JB/T4708-2000六、施工准备阶段的质量控制：施工图纸会审。

焊接、无损检测要求是否明确七、资质资格审查：1无损检测单位资质审查；（1）是否有《放射性同位素工作许可证》《射线装置工作许可证》；（2）特种设备检验检测机构核准证是否在有效期。

2、无损检测人员资质审查；（1）是否持有中国质量技术监督部门颁发的无损检测资格证书和射线工作人员证；（2）评片员、审片员和主要操作者必须持有Ⅱ级或Ⅱ级以上资格证书，评片员和审片员不得一人承担；3、无损检测规章制度审查。

4、无损检测设备检定有效期确认；5、无损检测现场组织机构审查。

各项资格人员是否满足本工程需要，分工是否明确、合理。

八、无损检测方案审查：1、工程量是否准确；2、安全措施是否科学、可靠；（1）放射源的存放和管理是否落实到主要操作者；（2）射线现场是否划定安全区域并有专人四周巡视；（3）射线现场是否有醒目的警戒标志（警示灯、警戒绳、警示牌）；（4）夜间检测时是否有2-3人巡视；（5）现场射线检测全过程现场负责人必须配备报警仪、3、无损检测设备是否满足本工程的需要；4、无损检测质量目标是否明确、是否低于标准；5、无损检测方法是否正确、合理；6、特殊位置、重要设备的检测工艺；九、现场巡查：1射线检测时是否按指定口检测，有无做假。

2、无损检测人员是否是专业监理审核通过的人员。

GD220206□□XXXXXXXXXXXXXXXX工程项目无损检测监理实施细则编写：审批：XXXXXXXXXX建设监理有限公司XXXXXXX项目监理部2014年2月29 日目录1适用范围 (3)2编写依椐 (3)3专业工作量及其特点 (4)3.1NDT预计工程量 (5)3.2理论阐述 (5)4无损检测监理工作流程 (6)5无损检测监理工作控制要点及目标值 (6)5.1无损检测监理工作质量控制要点及目标值 (7)5.2无损检测监理工作进度控制要点及目标值 (8)6无损检测监理工作的方法及措施 (8)6.1工作方法 (8)6.2工作措施(手段) (9)7附表：无损检测相关报表 (10)无损检测监理实施细则1适用范围本细则规范了无损检测监理的实施方法，适用于广东大鹏LNG项目接收站TK4号储罐内罐罐体、外罐所有组成部件、罐内管道和罐外工艺管道及其相关配套设施的无损检测监督检查、质量控制，根据设计给定的施工标准、图纸及相关的程序文件的要求，本工程需要做的NDT 检测方法有RT、UT、PT等三种。

2编写依椐GDLNG-PJ-TK4-GSPS-PMT-05.81-80001 本工程已报审通过的监理规划GDLNG-PJ-TK4-DD-118-QAD-13.82-40001 内罐的检验和试验程序GDLNG-PJ-TK4-DD-118-STD-13.01-40001 泵井的制造、检验和测试程序GDLNG-PJ-TK4-DD-118-STD-13.01-40003 外罐组成件的检验和测试程序GDLNG-PJ-TK4-DD-118-STD-13.01-40004 罐内管道和套管的检验和测试程序GDLNG-PJ-TK4-DD-118-STD-13.01-40005 悬挂甲板(铝吊顶)的检验和测试程序GB50319-2013 建设工程监理规范BS EN14620.2-2006 工作温度0℃到-165℃的冷冻液化气体储存用现制立式圆筒平底钢罐的设计与制造第二部分金属结构DIN EN 1435-2002 焊缝的无损检验-焊接接头的X光照相检验EN ISO5817:2003 钢、镍、钛及其合金熔焊接头(不包括电子束焊接)的缺陷质量等级评定BS EN 571.1-1997 无损检测之渗透检测BS EN 23277-2009 焊缝的无损检测焊缝的渗透试验验收等级EN1714:1998 金属材料焊接接头的超声波检测EN1712:1997 金属材料焊接接头超声波检测的验收等级BS EN10160：1999 厚度大于等于6mm扁平钢板的超声波检验方法(反射法)ASME BPVC V-2013 无损检测ASME B31.3-2012 工艺管道的安装与施工标准JB/T4730-2005 承压设备无损检测GB3323-2005 金属熔化焊焊接接头射线照相GB50205-2002 钢结构工程施工及质量验收规范GB50235-2010 工业金属管道工程施工规范SH3501-2002 石油化工有毒、可燃介质管道工程施工及验收规范SH/T3537-2009 立式圆筒形低温储罐施工及验收规范GB18871-2002 电离辐射防护及辐射源安全基本标准《放射性同位素与射线装置放射防护条例》89年发布版3专业工作量及其特点无损检测是工程中制造、安装质量保证体系中一个极其重要的组成部分，是施工过程中的焊接质量、材料进场质量等内部检验的一个行之有效的质量控制方法。

检测试验监理实施细则一、引言检测是确保产品符合质量标准的重要环节，而实施检测试验监理是确保监测和评估检测活动的有效性和适用性的关键措施。

本文档旨在制定检测试验监理实施细则，以确保检验实施过程的规范性、可靠性和公正性。

二、定义及目的1. 检测试验监理：涵盖检验活动的全过程，包括实验室设备校准、样品收集、检测分析、结果判定等环节，以及监理人员对检验过程的监督和评估。

2. 目的：确保检测结果的准确性、可靠性，评估检验过程是否符合相关标准和要求，以提高检验活动的质量和监管部门的监督能力。

三、检测试验监理实施细则1. 组织架构a) 设立检测试验监理部门，负责组织、协调和实施检测活动的监理工作。

b) 设立独立的检测试验监理小组，由具备相关技术和监理经验的人员组成。

c) 指定监理负责人，负责协调和管理监理小组的工作。

2. 检测机构的责任和义务a) 提供完整和准确的检测数据和结果。

b) 配合监理人员对检测过程进行监督和评估。

c) 提供必要的设备、人员和资源，保证检测条件的合理性和可行性。

d) 保护检测数据和结果的机密性，不得泄露给未授权的人员。

3. 监理人员的职责和要求a) 具备相关的专业知识和技能，了解相关法规和标准。

b) 独立、公正、客观地执行监理任务，不受其他利益干扰。

c) 监督并评估检验机构的整个检测过程，包括检测设备校准、样品收集方法、检测分析方法等。

d) 对检验结果的准确性和可靠性提出疑问和提醒，并确保相关问题得到妥善解决。

4. 监理程序a) 在检测过程开始之前，监理人员应与检测机构沟通并达成一致，确定监理的具体事项和要求。

b) 监理人员应参与检测过程的关键环节，如实验室设备的校准和样品的收集。

c) 监理人员应对检测数据和结果进行验证和评估，确保其准确性和可靠性。

d) 监理人员应向相关部门提交监理报告，包括所发现的问题和建议。

5. 监理结果和处理a) 监理人员将评估结果以监理报告的形式提出，包括对检测机构的评价和监督意见。

无损检测管理办法为理顺XXX分公司各项目部无损检测的管理程序，把好焊接质量关，提高工作效率，保证无损检测的质量满足规范要求。

本办法适用于无损检测项目队(以下简称A队)及委托方项目队(以下简称B队)的无损检测管理。

一、项目部管理职能1、无损检测在项目部工程管理部的领导下开展工作。

质量检验工程师或焊接工程师或有关的专业工程师有权在质量管理规定的工作范围内对A队或B队进行检查，质量检验工程师对现场有一般争议的问题进行裁决，项目总工程师对重大争议的问题予以裁决（如返修超过二次的、探伤比例等）。

项目部工程管理部及时办理奖罚手续，按时兑现。

2、项目部的无损检测任务必须有合同约定。

3、对制造安装过程中的原材料、半成品的质量进行控制评定或进行复验。

4、参加有关技术文件制定、会签以及产品检验鉴定工作。

5、专职安全员负责现场无损检测的环境安全的确认及上报程序，并及时办理奖罚手续，按时兑现。

6、焊接工程师监督无损检测项目的技术工作。

7、B队的探伤任务委托单未经项目部专职质检员的签字认可，不得进行探伤，否则该单无效。

8、项目总工程师负责现场大面积无损检测的工作安排和协调。

9、B队要安排责任心强，具有一定焊接管理经验的人担任焊接联络员，并将联络员名单报工程管理部质量检验工程师和焊接工程师。

10、B队探伤口应具有代表性、随机性，项目部视情况进行抽片检查。

二、A队责任A队负责工程项目范围内的无损检测任务及按公司管理体系文件的要求对施工现场无损探伤底片、原始资料及交工资料的收集整理。

1、各级无损检测人员必须持证上岗，并将资格证件的复印件交项目部专职质检员备案。

2、A队和B队的工作联系均以书面的形式签发和签收。

3、无损检测人员接受任务后在调查的基础上做好检测器具的准备工作。

4、无损检测责任人员应编制检测方案或工艺卡、绘制布片图并向检测人员交底。

5、无损检测人员在操作、评定过程中要严格执行标准、规范、规程以及检测方案或工艺卡。

6、A队负责人根据已批准的委托单，认真核实检测工作量、工期、材质、规格，执行标准无误后安排持二级证及以上资格的无损检测人员承担该项任务。

无损检测导言前言无损检测监理细则，由于检测对象不同，技术要求不同，检测方法也不同监理细则的要求也不同，所以不可能写出一个划一的监理细则。

而只能写出按现行规范、标准无损检测的一般要求，对监理工作最常涉及的工件检测监理提出要求，以便编写监理细则对参改。

本文引用标准JB/T4730－2005。

无损检测的使用原则应根据受压设备（构件）材料的材质、结构、制造方法、工作介质、使用条件和失效模式，预计可能产生的缺陷种类、形状、部位和方向，选择适宜的无损检测方法。

射线检测主要用于受压设备、材料内部缺陷的检测；超声波检测主要适用于材料和焊缝内部缺陷的检测；磁粉检测主要用于铁磁性材料制承压设备焊缝、原材料、零部件的表面和近表面的缺陷检测；渗透检测主要用于非多孔性金属材料和非金属材料制承压设备（构件）焊缝表面开口缺陷的检测。

当采用两种或两种以上检测方法检测时，应按各自的方法评定级别；采用同种检测方法按不同检测工艺进行检测时，如果检测结果不一致，应以危险度大的评定级别为准。

压力容器监察规程要求射线检测厚度大于38mm时，必须用超声波检测复验。

检测机构的资质必须符合如下要求：1、省市技术监督局计量认证，仔细察看附表是否有相应的检测项目；2、建筑工程质量检测单位资质证书（省、市建委颁发）；3、《中华人民共和国特作设备检测检疫机构核准证》（特种设备检测）；4、省市卫生局颁发的《射线装置工作许可证》（射线检测）；5、省市技术监督局检定的探伤仪必须在检定有效期内。

从事特种设备检测的探伤人员必须获得国家质量监督检验检疫总局颁发的资格证书，且只能从事相应检测技术等级的检测工作。

实施无损检测的人员按无损检测工艺卡进行操作。

无损检测工艺卡应根据产品标准，有关技术文件和设计图的要求编制，一般应包括以下内容：1、工艺卡编号；2、产品名称，产品编号，制造、安装或检验编号，承压设备的类别、规格、尺寸、材料牌号、材质、热处理类状态及表面状态；3、检测设备与器材：设备种类、型号、规格尺寸、检测附件和检测材料；4、检测工艺参数：检测方法、检测比例、检测部位、标准试块或标准试拌（片）；5、检测技术要求：执行标准和验收级别；6、检测程序；7、检测部位示意图；8、编制和审核人（均需具备相应级别）；9、制定日期。

↓
RT
↓
UT/PT/MT
↓
交工技术文件
审核 审核 审查 检查/审批 底片审核 现场确认 审核
备案 备案 审批(海油建滔参与)
审核
5 无损检测准备
5.1 无损检测单位必须持有《放射装置工作许可证》、《放射同位素工作许可证》。
2
北京华旭工程建设监理事务所海油建滔甲醇项目监理部
无损检测监理实施细则
5.2 无损检测单位应建立健全并有效实施质量管理体系，对无损检测质量负责。
3.3 《压力容器无损检测》JB4730-94；
3.4 《钢熔化焊对接接头射线照相和质量分级》GB/T3323-87；
3.5 《钢焊缝手工超声波探伤方法和探伤结果分级》GB/T11345-89；
3.6 《钢管环缝熔化焊对接接头射线透照工艺和质量分级》GB/T12605-90；
3.7 《钢制管道对接环焊缝超声波探伤方法和检验结果的分级》GB/T15830-95；
6
4
北京华旭工程建设监理事务所海油建滔甲醇项目监理部
无损检测监理实施细则
后面加页数表示，如 ZXXX-3。 6.4 射线检测应符合 HSE 的有关规定。无损检测单位应及时提交标明作业地点与 时间的射线检测申请单，经华旭监理部、项目组、海油建滔 HSE 管理人员审批后， 方可在批准的地点与时间内作业。作业地点必须设置警戒牌、警戒线、警戒灯等 必要的安全标志，防止非相关人员进入作业区。无损检测人员应采取有效措施确 保自身和仪器的安全。 6.5 暗室需落实安全用电措施，室内温度控制在 20℃左右，相对湿度控制在 50%～ 60%，安全灯应符合暗室亮度要求。暗室条件需经华旭监理部无损检测工程师确认 并不定期抽查是否合格。 7 无损检测要求 7.1 射线检测(RT) 7.1.1 拍片时应按曝光曲线进行控制，防止曝光不足或过度造成废片。要求底片 上各种标志齐全，严禁涂改。 7.1.2 胶片冲洗需严格控制药水温度、浸泡时间，底片冲洗应保持足够的时间保 证底片表面干净。 7.1.3 在装片、取片、洗片时注意保护胶片和底片，不得使胶片、底片有划痕、 印迹、伪缺陷等产生，并应采取措施防止静电感应。 7.1.4 底片冲洗干燥后应及时评定，填写评片记录，及时向委托单位提供有评片 人、审核人签字并经华旭监理部无损检测工程师审核确认的 RT 报告。底片质量不 符合标准，不得评定。 7.1.5 底片应装底片袋保存，二张底片间有有隔离纸。底片袋上应注明区域、设 备位号、管线号及保存日期，并应编号登记方便查找。 7.1.6 华旭监理部无损检测工程师不定期检查上述要求的符合情况，发现问题及 时督促整改。 7.2 超声波检测(UT) 7.2.1 使用的仪器、探头、标准试块应符合标准要求并按时进行校准。 7.2.2 距离—波幅曲线应在每日工作开始前进行复核，检测时按标准规定提高检

苏里格天然气处理厂工程无损检测专业监理细则北京中油协监理有限责任公司长庆项目部二零一一年三月三十日1. 无损检测监理细则监理依据主要设计图纸（未包括标准图及重复利用部分）。

主要施工验收规范及质量评定标准。

石油天然气站内工艺管道工程施工及验收规范SY0402—2000；石油天然气钢制管道无损检测SY/T4109-2005；钢熔化焊对接接头射线照相和质量分级GB-3323；辐射防护规定GB-8703；工业X射线探伤放射卫生防护标准GB/6357；工业X射线探伤放射卫生防护要求GB/8465；《无损检测射线照相检测用线型像质计》JB/T7902-2006《承压设备无损检测》 JB/T 4730-20052. 无损检测要求2.1 施工单位焊完焊口自检合格后有施工单位技术员填写焊口无损检测申请表与焊口数量，申请表必须有监理签字，监理接到施工单位焊口无损检测申请表后下达无损检测指令，无损检测单位接到指令后方可无损检测，无指令不得无损检测。

2.1.2 焊缝外观检查合格后应对其进行无损探伤、射线探伤应按《石油天然气钢制管道无损检测标准》SY/T4109-2005的规范执行。

2.1.3 焊缝无损探伤检查应由经锅炉压力容器无损检测人员资格考核委员会制定《无损检测人员考试规则》考试合格并取得相应资格证书的检测人员承担评片应由取得二级资格证书及其以上的检测人员承担。

2.1.4 管道对接焊缝无损检测探伤检查数量及合格等级应符合设计要求。

2.1.5 如没有规定时，应按下列规定执行①管道对接焊缝无损探伤检查数量及合格等级应符合石油天然气站内工艺管道工程施工及验收规范SY0402-2000规范表5.4.4的规定。

②穿越站场道路的管道焊缝、试压后连头的焊缝应进行100%射线照相检查、合格级别应符合石油天然气站内工艺管道工程施工及验收规范SY0402-2000规范表5.4.4的规定。

③不能进行超声波或射线探伤的部位焊缝，按《工业金属管道工程施工及验收规范》GB-50235进行渗透或磁粉探伤、无缺陷合格。

工程无损检测监理实施细则编制：审核：工程项目监理部年月日工程无损检测监理工作，促进检测单位质量管理，确保无损检测结果的准确性、公正性、及时性及焊接质量的真实，无损检测监理工程师对无损检测检测单位的行为质量和检测质量进行监督、检查，以促进检无损检测单位质量管理体系的有效运行。

无损检测管理是监理质量控制的重要工作内容之一，是从科学的角度在不破坏构件的前提下验证产品是否合格的主要手段，因此必须加强对无损检测的管理，根据法律、法规、标准规范、招标文件、投标文件、工程合同、初设、监理规划、施工图设计、监理细控制工作如下：●对于RT无损检测1）核查检测单位的底片质量和评片质量；2）不定时对检测单位的底片质量和评片质量进行随机核查；3）将核查结果与检测单位交换意见，经检测单位确认后，签字确认；4）对评片有建议权，无决定权，对底片评定结论不承担责任。

●对于超声波检测。

1）主要核查检测单位的检测操作质量和报告；2）当进行检测工作，应对检测单位现场操作进行一次核查；3）在核查过程中发现操作不当的，有权要求停止检测，由检测单位负责整改；4）对检测结果有建议权，无决定权，对评定结论不承担责任；做为无损检测监理工程师应尽到以下职责：1、负责监理部无损检测工作的全面管理；2、负责对监理区段无损检测管理人员的技术指导及工作协调；3、负责审核无损检测单位的施工组织设计和相关检测方法工艺规程；4、负责工程特殊地段（部位）无损检测方案无损检测监理实施细则的审核；5、全面掌握所在区段无损检测的质量和进度情况；6、负责监理部的汇报与沟通；7、负责组织、策划无损检测检查工作，制定工作计划，并参加实施。

8、负责收集检测质量信息，并对检测结果进行分析，提出建议。

区段检测的要求：●检测程序1、施工单位焊接结束，经自检、互检、专检合格，由现场监理核查后，方可向监理部提交无损检测申请。

监理部依照无损检测申请向检测单位下达无损检测指令单，检测单位按照指令单内容及时组织检测，并在应在24小时内向监理部提无损检测结果通知单。

一:总则为规范无损检测监理工作程序，强化质量检测手段，确保西部原油成品油管道工程无损检测工作在建设中执行国家法律法规，有关规范标准的有效落实和检测数据的真实性、完整性、可靠性、整体要求的符合性。

使工程一次试压成功,最终实现安全运行，把输油管道工程建成具有世界水平的输油管道，特编制无损检测监理工作细则。

二、无损检测施工细则编制根据依据总部下发的《质量管理办法和质量检验评定规定》和相关标准规范.1、《油田集输管道施工及验收规范》 SY0422-972、《天然气集输管道施工及验收规范》 SY0466-973、《立式圆筒形钢制焊接油罐施工及验收规范》 GBJ128-904、《石油天然气钢质管道对接焊缝射线照相及质量分级》SY4056—935、《钢熔化焊对接接头射线照相及质量分级》 GB3323—876、《常压钢制焊接储罐及管道渗透检测技术标准》 SY/T0443-987、《石油天然气站内工艺管道工程施工及验收规范》 SY0402-20008、《压力容器无损检测》 JB4730—949、《石油天然气钢质管道对接焊缝超声波探伤及质量分级》SY4065—9310、《石油天然气钢制管道对接焊缝全自动超声波检测》SY/T0327—200311、《锅炉和钢制压力容器对接焊缝超声波探伤》 JB1152—8112、《防射卫生防护基本标准》 GB4792-8413、《线型象质计》GB5618—8514、国务院：44号令放射性同位与射线装置放射防护条例《中华人民共和国安全生产法》三、无损检测监理工作程序无损检测监理工作按下列程序进行：工艺安装专业（焊接）监理工程师审核图纸→计算各类需要焊接管线或容器焊缝的长度→按管线级别和检测比例计算无损检测焊缝数量→通知施工单位申报探伤申请报告→审批申请报告→检查现场焊缝外观质量（射线、超声波、磁粉、渗透)→指令无损检测施工单位进行探伤、并附无损检测报告及底片→专业监理抽查签认四、无损检测监理工作内容1、无损检测监理工作准备工程开工后,工艺安装专业（焊接）监理工程师在审核图纸的同时应计算各类管线焊口的数量或各类容器储罐焊缝的长度，并按焊口（焊缝）级别和检测比例计算无损检测焊口（焊缝）数量,作为无损检测监理抽查依据。

大连石化公司柴油加氢联合装置无损检测监理实施细则编制：批准：抚顺诚信石化工程建设监理有限公司大连石化公司项目监理部二OO六年六月目录一、工程概况及特点二、本细则编制依据三、监理控制要点及目标值四、无损检测（RT）检测要求五、控制方法及措施（一）事前控制（二）事中控制（三）事后控制六、管理规定七、HSE管理要求一、工程概况及特点1、工程概况柴油加氢联合装置包括200万吨/年轻柴油加氢装置和400万吨/年柴油加氢装置，两装置钢结构建（构）筑物有构1、构2、构3（压缩机厂房）、管桥，钢结构总量3000吨，材质均为Q235A，大都为热轧和焊接型材组成；两台工业炉，钢结构总量1100吨，加热炉炉管为进口TP321管材；各种工艺管道56000米，根据GB50235、SH3501及40B119的要求并结合所输送介质的危险程度和设计条件将管道分为A、B1、B2、B3、B4、C1、C2、E1、E2、E3十类；本装置两台产品汽提塔、高压换热器及柴油加氢冷高压分离器等设备因运输等条件的限制，需分段运输到现场组焊。

2、无损检测部位、检测方法、验收级别及工程量根据设计及规范要求，本装置钢结构采用超声波检测，执行SH3507-1999《石油化工钢结构工程施工及验收规范》，按规范和图纸要求对梁、柱的对接焊缝进行超声波检测，Ⅱ级合格，具体检查部位和工程量见无损检测委托；加热炉炉管和工艺管线组对焊缝,采用X射线检测，执行JB/T4730.2-2005《承压设备无损检测》第2部分射线检测，Ⅱ级合格。

工艺管线检测比例及合格等级见表-3。

原材料复验光谱执行SH3501-2002。

具体见：表-1，表-23、工程特点1、无损检测种类多，数量大：根据设计及规范的要求，本装置无损检测项目包括射线、超声、磁粉、着色等项目，检测数量（以RT为参考）为；2、需要使用γ源：因存在高压换热器、冷高压分离器等厚壁设备现场组焊，以及管道中有大口径厚壁管道的存在，在检测过程中需使用γ源进行检测；3、装置和老生产装置区间隔小，装置西侧和南侧均为老生产区，和生产装置最近距离为20米，为检测过程中的协调工作带来了一定的困难。

（1）罐底的焊缝应采用真空箱进行严密性试验，试验负压值不低于53Kpa，无渗漏为合格。
（2）浮顶底板和浮顶顶板自身的焊缝应采用真空箱进行严密性试验，试验负压值不得低于53Kpa；浮顶边缘板和隔板自身的焊缝及其之间的角焊缝、浮顶边缘板和隔板与浮顶底板的角焊缝，应采用煤油试漏法进行严密性试验；浮顶最外一圈浮舱，应逐舱鼓入压力为785Pa的压缩空气进行严密性试验，无渗漏为合格。
底片号
黑度
像质数
标识
缺陷性质
缺陷位置
缺陷尺寸
母材厚度
备注
焊缝
母材
指数
型号
齐全
位置
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
检查评语
1、人员资质：符合不符合4、准确率：符合不符合
2、评片环境：符合不符合5、抽查数量：
3、底片质量：符合不符合6、其它：
底片规格：监理：200年月日
RT
18
壁板及焊道缺陷清除后
PT
19
壁板及焊道缺陷修补后
RT+PT
20
壁板焊疤
PT
21
罐接管及补强板角焊缝
PT
4）工作内容
a.下达无损检测指令
b.审查无损检测底片及评片标准
c.审查无损检测方案
5）无损检测承包商向监理提供的资料
a.无损检测报告
b.报验无损检测资质、营业执照
c.报审无损检测方案
(二)气密性试验
无损检测报告程序框图
1）
2）无损检测部位及方法一览表

西成铁路客运专线监理二标（DK90＋457～DK152＋500）隧道无损检测监理细则编制：审核：批准：日期：年月日北京中铁诚业工程建设监理有限公司西成铁路客运专线监理二标监理站二〇一四年十一月目录1、编制依据 (3)2、概述 (3)3、机构、职责 (3)4、适应范围 (4)5、检测监理程序 (4)6、检测监理工作要点 (4)7、检测缺陷问题的整改 (6)8、考核 (6)检测监理细则一、编制依据：1、为贯彻落实2014 年11 月5 日由西成公司工程部组织在中铁五局西成指挥部召开关于“隧道检测工作沟通”会议精神。

2、管段隧道设计资料、相关行业现行工程质量验收标准与指南。

3、铁路隧道衬砌质量无损检测规程TB10233-2004。

4、铁路工程检测技术规程TB10218-2008。

5、西安至成都客运专线西安至江油段相关无损检测的要求办法。

二、概述XCJL-2标管段DK090+457～DK152+500，全长62.043km，其中：隧道58.859 km。

第三方检测工作：中铁十七局由机械工业勘察设计院西成客专第三方检测项目部负责，中铁十二局由黄河勘测规划设计有限公司西成客专第三方检测项目部负责。

三、机构、职责1、组织机构组长：总监魏启运成员：副总监陈元奇、聂龙学（负责监理站检测管理工作）；副总监覃锐（负责一分站无损检测管理工作）副总监范迎春（负责二分站无损检测管理工作）中心实验室主任李富贵（负责混凝土强度相关的检测管理工作）；办公室信息员王芳（负责信息收集、上传下达、出现问题及时处理或汇报，并建立台账）；2、现场专监负责隧道初支及二衬施工过程质量的监管，具备第三方检测条件后督促施工方申报检测计划，旁站第三方检测全过程并签字确认，工作过程记录在监理日记上。

3、副总监（分站长）、试验试室主任定期与不定期的组织现场试验专监及结构专监对隧道初支、二衬混凝土强度与密实度进行回弹、取心检查，满足不了设计要求的及时进行整改。

**工程监理实施细则编写：审核：批准：——**工程建设监理有限公司1、工程特点：本项目共有管线共计5000余延长米，焊缝要求二级合格，检测灵敏度要求AB级，焊接采用氩电联焊，管径最小为DN15,最大为DN750,壁厚6~12mm，坡口型式为单面V型坡口。

管线材质为20#，A335-P11, 0Cr18Ni9 ,20G，ASTMA335P9。

2、编制依据JB/T4730-2005《承压设备无损检测》GB50235-97《工业金属管道工程施工及验收规范》GB50236-98《现场设备、工业管道焊接工程施工及验收规范》SH3501-2002《石油化工有毒、易燃介质管道工程施工及验收规范》，监理规划、监理合同、施工合同及设计图纸，国家有关的法律法规。

3、监理工作流程3.1 各施工单位在焊接施工前必须绘制好焊缝位置布置图，标明焊缝位置、焊口编号，材质、规格尺寸，焊接方法。

3.2 施工单位申请无损检测必须提交无损检测委托单，并附焊缝位置布置图，交给监理单位，监理人员接到委托单后，现场指定检测焊口，在委托单上签字确认后交与检测单位，检测单位必须按照委托单上指定的焊口进行检测，检测结果必须及时以书面形式反馈给施工单位和监理公司。

3.3 施工单位按照检测的结果进行返修，根据规范要求需要加倍的，应进行加倍透照。

3.4 检测结束后，无损检测单位应该及时出具合格的无损检测报告，需要监检的，要有相关部门的确认。

4、控制要点及目标值4.1 无损检测单位必须具有相应的资质，否则不得进行相关检测作业；监理工程师及总监检查施工企业的资质证书。

4.2 无损检测人员从事检测工作应与其获得资格等级相适应，不能越级施工；监理工程师检查施工人员上岗证。

4.3 无损检测单位应编制与本工程相适应的无损检测方案，并严格按无损检测方案进行操作；监理工程师检查无损检测方案。

4.4 射线检测控制要点及目标值4.4.1 从事射线检测的人员上岗前必须进行辐射安全知识的培训，并取得放射工作人员证。
