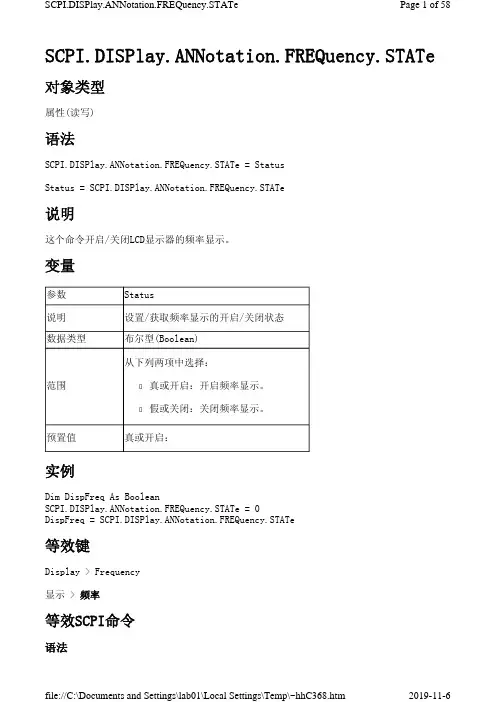

SCPI.DISPlay.ANNotation.FREQuency.STATe 对象类型属性(读写)语法SCPI.DISPlay.ANNotation.FREQuency.STATe = StatusStatus = SCPI.DISPlay.ANNotation.FREQuency.STATe说明这个命令开启/关闭LCD显示器的频率显示。
变量实例Dim DispFreq As BooleanSCPI.DISPlay.ANNotation.FREQuency.STATe = 0DispFreq = SCPI.DISPlay.ANNotation.FREQuency.STATe等效键Display > Frequency显示 > 频率等效SCPI命令语法 参数 Status说明 设置/获取频率显示的开启/关闭状态数据类型 布尔型(Boolean)范围 从下列两项中选择：真或开启：开启频率显示。
假或关闭：关闭频率显示。
预置值 真或开启：:DISPlay:ANNotation:FREQuency[:STATe] {ON|OFF|1|0}:DISPlay:ANNotation:FREQuency[:STATe]?查询响应{1|0}<newline><^END>应用实例10 OUTPUT 717;":DISP:ANN:FREQ OFF"20 OUTPUT 717;":DISP:ANN:FREQ?"30 ENTER 717;ALear对象类型方式（只写）语法Lear说明这个命令清除状态栏（在LCD显示器的底端）显示的错误消息。
实例Lear等效键前面板上没有等效键。
等效SCPI命令语法:DISPlay:CCLear应用实例10 OUTPUT 717;":DISP:CCL"SCPI.DISPlay.CLOCk对象类型属性(读写)语法SCPI.DISPlay.CLOCk = StatusStatus = SCPI.DISPlay.CLOCk说明这个命令开启/关闭仪器状态栏（在LCD显示器的右下角）的时钟显示。

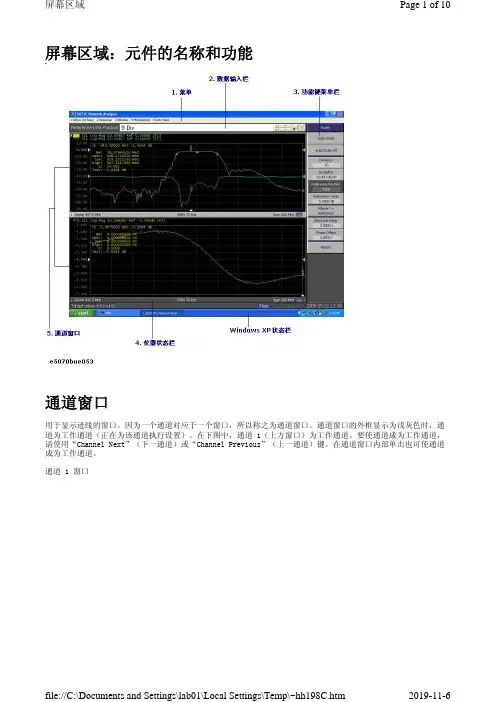

屏幕区域：元件的名称和功能通道窗口用于显示迹线的窗口。
因为一个通道对应于一个窗口，所以称之为通道窗口。
通道窗口的外框显示为浅灰色时，通道为工作通道（正在为该通道执行设置）。
在下图中，通道 1（上方窗口）为工作通道。
要使通道成为工作通道，请使用“Channel Next”（下一通道）或“Channel Previous”（上一通道）键。
在通道窗口内部单击也可使通道成为工作通道。
通道 1 窗口通道 2 窗口5-1. 通道标题栏可以为每个通道分配标题，并将标题显示在标题栏上。
有关设置通道标题栏的更多信息，请参见为窗口添加标记。
5-2. 迹线名/测量参数此处显示了通道上迹线的名称（Tr1 至 Tr9）及其测量参数。
迹线名右侧的 指示该迹线为工作迹线（正在为该迹线执行设置）。
要使迹线成为工作迹线，请使用“Trace Next”（下一迹线）或“Trace Prev”（上一迹线）键。
单击迹线名所在的线（鼠标指针从 更改为 ）也可使迹线成为工作迹线。
5-3. 数据格式此处显示了每条迹线的数据格式。
有关设置数据格式的更多信息，请参见选择数据格式。
5-4. 刻度设置此处显示了每条迹线的刻度设置。
本示例说明“10.00dB/”对应每分度 10 dB。
“Ref 0.000dB”说明参考线的值为0 dB。
有关设置刻度的更多信息，请参见设置刻度。
5-5. 迹线状态区域此处显示了每条迹线的设置。
迹线状态显示分类 [ ] 内的内容 含义误差校正 RO 误差校正：开（开路 (n) 响应校准）RS 误差校正：开（短路 (n) 响应校准）RT 误差校正：开（直通 (n) 响应校准）ER 误差校正：开（增强的响应校准）F1误差校正：开（1 端口校准）F2 误差校正：开（全 2 端口校准/2 端口TRL 校准）F3 误差校正：开（全 3 端口校准/3 端口TRL 校准）F4 误差校正：开（全 4 端口校准/4 端口TRL 校准）打开/关闭迹线Nothing 数据迹线：开；存储迹线：关M 数据迹线：关；存储迹线：开D&M 数据迹线：开；存储迹线：开关 数据迹线：关；存储迹线：关执行数据计算 D+M (D+M&M) 执行 Data+Mem 计算存储迹线为“ON”（开）时，请参见() 内的内容D- M (D- M&M) 执行 Data- Mem 计算D*M (D*M&M) 执行 Data*Mem 计算D/M (D/M&M) 执行 Data/Mem 计算电延迟 Del 为电延迟或相位偏移指定一个非 0（零）的数值。
安捷伦E5071C网络分析仪操作手册2011-11-22一、开机与关机1.1 连接电源线1.2 先开机器背后电源键，如图1红圈位置图11.3 再开机器正面开机键，如图2红圈位置图21.4 开机后即自动进入windows xp系统，待系统启动完毕，系统会自动启动网络分析仪软件。
整个过程约2分钟。
启动完毕后的画面见图3。
图31.5 为测试结果准确，机器应开机预热30分钟。
机器PORT1、PORT2输入信号强度必须小于26dbm，35V DC！！！1.6 测试完毕关机，应先关机器前面板开关，等机器退出windows操作系统，屏幕全黑以后再关机器背后电源开关！！！二、测试2.1 测试标准件2.1.1 机器配套有一型号85032F型的标准物理校准件，如图4图42.1.2 盒子中提供了2套共6个50欧姆标准阻抗的校准件，分别为open（male）、short （male）、load（male）、open（female）、short（female）、load（female）。
一般我们用female的3个，如图5图52.1.3 测试s21等传输损耗时还需用到直接接头，如图6图62.2 校准2.2.1 机器面板上按cal进入校准菜单，如图7图72.2.2 在cal kit菜单中选择对应型号的标准测试件，我们使用85032F。
如图8中红圈。
图82.2.3 在机器面板上按start、stop或者center、span来输入测试频率。
图92.2.4 选择calibrate进入校准选择菜单图102.2.5 按1-port cal进入s11的校准程序。
分别依次连接open 、short、load 3个标准件进行校准。
如open 见图11图112.2.6 选择open（m）后听到“滴”的一声，open校准完毕。
Open菜单前会打钩示意，见图12图122.2.7 按return后再校正short、load。
全部完成后黄色线回到0db见图13图132.2.8 菜单上选择save/recall 保存校准结果。
E5071C网络分析仪2篇E5071C网络分析仪简介E5071C网络分析仪是一款高性能、多功能的测试仪器，可应用于各种无线通信、雷达、卫星通信、有源器件、被动器件等领域的设计与测试。
它的主要作用是测量S参数，即样品的散射参数，以评估电路的性能。
E5071C网络分析仪支持频率范围从9 kHz到20 GHz，有广阔的测量范围和高达160 dB 的动态范围，可以提供高度准确的测试。
功能特点1.高精度测量E5071C网络分析仪拥有高达160 dB的动态范围和10微米的分辨率，可以实现更加精准的测量。
在测试过程中，它能够自动补偿各种误差，包括漂移和灵敏度等因素，确保测试结果的准确性。
2.多频段测量E5071C网络分析仪支持频率范围从9 kHz到20 GHz，可以在较宽的频率范围内进行测量。
并且，它可以进行多个频段的同时测试，提高测试效率。
3.灵活的测试模式E5071C网络分析仪提供多种测试模式，包括S参数测试、功率测试、矢量网络分析等，可以适应不同的测试需求。
此外，它还支持手动和自动测试模式，使用起来非常方便。
4.数据处理和显示E5071C网络分析仪可以对测试结果进行处理和显示，支持多种格式的数据输出，如Touchstone文件、CVI文件、MATLAB文件等。
此外，它还提供了多种图表和报告模板，方便用户进行数据分析和结果呈现。
5.现场校准E5071C网络分析仪支持自动和手动校准，可以在测量前和测量中进行校准，确保测试结果的准确性。
此外，它还提供了各种校准物件和标准件，可以满足不同的校准需求。
应用领域1.通信领域E5071C网络分析仪可以应用在各种通信产品的设计和测试中，如手机、天线、基站等。
它可以测量各种无线通信标准，如GSM、UMTS、CDMA等。
2.雷达领域E5071C网络分析仪还可以应用在雷达领域，可以测试雷达系统中的天线、功放器、滤波器、轨道跟踪等组件。
3.卫星通信领域E5071C网络分析仪可以用于卫星通信系统的测试和评估，可以测量各种频段和带宽的信号，如L波段、C波段、Ku波段等。
屏幕区域：元件的名称和功能通道窗口用于显示迹线的窗口。
因为一个通道对应于一个窗口，所以称之为通道窗口。
通道窗口的外框显示为浅灰色时，通道为工作通道（正在为该通道执行设置）。
在下图中，通道 1（上方窗口）为工作通道。
要使通道成为工作通道，请使用“Channel Next”（下一通道）或“Channel Previous”（上一通道）键。
在通道窗口内部单击也可使通道成为工作通道。
通道 1 窗口通道 2 窗口5-1. 通道标题栏可以为每个通道分配标题，并将标题显示在标题栏上。
有关设置通道标题栏的更多信息，请参见为窗口添加标记。
5-2. 迹线名/测量参数此处显示了通道上迹线的名称（Tr1 至 Tr9）及其测量参数。
迹线名右侧的 指示该迹线为工作迹线（正在为该迹线执行设置）。
要使迹线成为工作迹线，请使用“Trace Next”（下一迹线）或“Trace Prev”（上一迹线）键。
单击迹线名所在的线（鼠标指针从 更改为 ）也可使迹线成为工作迹线。
5-3. 数据格式此处显示了每条迹线的数据格式。
有关设置数据格式的更多信息，请参见选择数据格式。
5-4. 刻度设置此处显示了每条迹线的刻度设置。
本示例说明“10.00dB/”对应每分度 10 dB。
“Ref 0.000dB”说明参考线的值为0 dB。
有关设置刻度的更多信息，请参见设置刻度。
5-5. 迹线状态区域此处显示了每条迹线的设置。
迹线状态显示分类 [ ] 内的内容 含义误差校正 RO 误差校正：开（开路 (n) 响应校准）RS 误差校正：开（短路 (n) 响应校准）RT 误差校正：开（直通 (n) 响应校准）ER 误差校正：开（增强的响应校准）误差校正：开（1 端口校准）F1F2 误差校正：开（全 2 端口校准/2 端口TRL 校准）F3 误差校正：开（全 3 端口校准/3 端口TRL 校准）F4 误差校正：开（全 4 端口校准/4 端口TRL 校准）打开/关闭迹Nothing 数据迹线：开；存储迹线：关线M 数据迹线：关；存储迹线：开D&M 数据迹线：开；存储迹线：开关 数据迹线：关；存储迹线：关执行数据计算 D+M (D+M&M) 执行 Data+Mem 计算D- M (D- M&M) 执行 Data- Mem 计算存储迹线为“ON”（开）时，请参见() 内的内容D*M (D*M&M) 执行 Data*Mem 计算D/M (D/M&M) 执行 Data/Mem 计算电延迟 Del 为电延迟或相位偏移指定一个非 0（零）的数值。
射频网络分析的行业标准Keysight E5071C ENA 网络分析仪9 kHz 至 4.5/6.5/8.5 GHz 100 kHz 至 4.5/6.5/8.5 GHz （配有偏置 T 型接头）300 kHz 至 14/20 GHz （配有偏置 T型接头）2射频网络分析的行业标准主要特性– 非常宽的频率覆盖范围：9 kHz 至 20 GHz– 极低的迹线噪声：< 0.004 dB rms，IFBW 为 70 kHz 时– 非常宽的动态范围：> 123 dB– 快速的测量速度：测量 401 个点时为 9 ms，并可进行误差校正– 极高的温度稳定性：0.005 dB/℃– 2或 4 个端口，灵活的端口配置方式，使用 E5092A 最多可扩展至 22 个端口– 内置 VBA 编程环境支持高吞吐量和 UI 定制– 强大的分析和误差校正功能– 使用频偏模式（可选）对混频器（例如使用矢量混频器校准方式）和放大器进行高级特性的表征– 使用增强时域分析功能（可选）对高速串行互连系统进行高级表征– 可以随时通过升级配备所有的 E5071C选件322 端口适应各种类型应用的灵活的测试端口E5071C-240E5071C-245E5071C-260E5071C-265E5071C-280E5071C-285E5071C-2D5E5071C-2K5E5071C-440E5071C-445E5071C-460E5071C-465E5071C-480E5071C-485E5071C-4D5E5071C-4K5E5071C-440 或 -445E5092AE5071C-460 或 -465E5092AE5071C-480 或 -485E5092A E5071C-4D5E5092A E5071C-4K5E5092A4 端口910030050 4.58.5202 端口6.514频率范围选件编号选择适合您的应用的端口数目、测试频率范围以及是否需要偏置 T 型接头端口数4增强的可用性提高了产品研发与制造的效率是德科技 ENA 网络分析仪提供最前沿的现代化技术，向您提供在各种产品研发与制造过程中所需要的性能与功能。

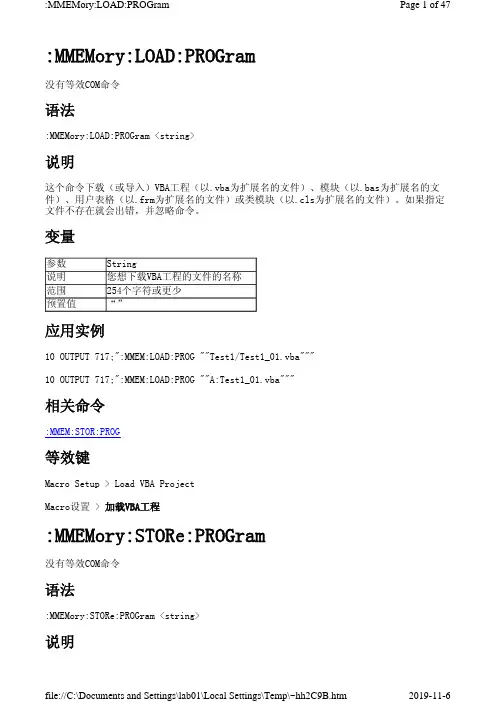

网络分析仪E5071C帮助文档_命令参考_MMEMory:MMEMory:LOAD:PROGram没有等效COM命令语法:MMEMory:LOAD:PROGram说明这个命令下载（或导入）VBA工程（以.vba为扩展名的文件）、模块（以.bas为扩展名的文件）、用户表格（以.frm为扩展名的文件）或类模块（以.cls为扩展名的文件）。
如果指定文件不存在就会出错，并忽略命令。
变量参数 String说明您想下载VBA工程的文件的名称范围 254个字符或更少预置值“”应用实例10 OUTPUT 717;":MMEM:LOAD:PROG ""Test1/Test1_01.vba"""10 OUTPUT 717;":MMEM:LOAD:PROG ""A:Test1_01.vba"""相关命令:MMEM:STOR:PROG等效键Macro Setup > Load VBA ProjectMacro设置 > 加载VBA工程:MMEMory:STORe:PROGram没有等效COM命令语法:MMEMory:STORe:PROGram说明这个命令将VBA编辑器上打开的VBA工程保存到文件中。
该文件的扩展名为.vba。
如果存在指定文件名的文件，重写其内容。
变量参数 String说明要保存VBA工程的文件的名称范围 254个字符或更少预置值“”应用实例10 OUTPUT 717;":MMEM:STOR:PROG ""Test1/Test1_01.vba"""10 OUTPUT 717;":MMEM:STOR:PROG ""D:Test1_01.vba"""相关命令:MMEM:LOAD:PROG等效键Macro Setup > Save VBA Project宏设置 > 保存VBA工程:MMEMory:TRANsfer没有等效COM命令语法:MMEMory:TRANsfer ,:MMEMory:TRANsfer?说明这个命令设置E5071C内存储设备的文件数据，或从E5071C内存储设备的文件中获取数据。
E5071C网络分析仪测试方法1.基本设置：首先，将E5071C网络分析仪连接到电源，并确保仪器的正常启动。
然后，确定要测试的电路或网络的连接方式，并确保所有电缆和端口都正确连接。
2.仪器校准：在进行任何测试之前，必须对E5071C进行仪器校准。
校准过程可以通过自动校准程序完成，也可以通过手动校准程序完成。
校准程序将确保仪器能够正确地测量和分析电路或网络的信号。
3.测试准备：在进行具体的测试之前，需要确定测试的频率范围和功率范围，并设置仪器的相关参数。
此外，还需要确定要使用的测试模式和功能，例如S参数测量、功率测量、噪声系数测量等。
4.数据采集：在测试过程中，需要设置所需的测试点，并选择相应的参数进行数据采集。
可以通过手动选择测试点，也可以通过设置自动扫描程序来自动选择测试点。
在采集数据时，可以选择保存数据，以便后续分析和比较。
5.数据分析：在数据采集完成后，可以对采集到的数据进行分析。
可以使用E5071C自带的分析软件进行数据处理和图形显示，也可以将数据导出到其他分析软件进行进一步处理。
利用数据分析，可以得出关于电路或网络性能的定量和定性的结论。
6.结果评估：最后，根据数据分析的结果，可以对电路或网络的性能进行评估。
可以根据所需的指标和规范，对测试结果进行比较和分析，以确定电路或网络是否满足要求。
需要注意的是，E5071C网络分析仪测试方法在不同的应用领域和测试对象上可能会有所差异。
因此，在具体的测试过程中，需要根据实际情况和要求进行相应的调整和定制。
同时，对于不熟悉E5071C网络分析仪的用户来说，还可以参考仪器的使用手册和相关应用指南，以获得更详细和专业的测试方法。
E5071C网络分析仪
E5071C网络分析仪采用了先进的微波线性化技术，具有卓越的动态
范围和高精度的测量能力。
其频率范围从9kHz到20GHz，可满足各种频
段的测试需求。
同时，它还具有快速的测量速度和高精度的测量结果，可
以提高研发人员的工作效率。
该仪器采用了触摸屏操作界面，操作简单直观，方便用户进行各种操
作和设置。
同时，它还支持远程控制，用户可以通过电脑或者其他终端设
备进行远程操作，实现更多的功能和自动化测试。
E5071C网络分析仪具有多种测量功能，如S参数测量、功率测量、
噪声系数测量等。
其中，S参数测量是其主要的功能之一，可以对被测设
备的各个端口进行S参数测量，从而了解设备的传输特性和性能。
功率测
量功能可以对设备的发射功率进行精确测量，同时还可以对设备的接收灵
敏度进行评估。
噪声系数测量功能可以对设备的噪声特性进行评估和优化，提高设备的接收性能。
此外，E5071C网络分析仪还具有多种测试模式和分析功能，如频谱
分析、功率谱密度分析、相位噪声测量等。
这些功能可以帮助用户更加全
面地了解被测设备的性能和特性，从而进行各种优化和改进。
总之，E5071C网络分析仪是一款功能强大、性能优越的网络测试设备。
它具有广泛的应用领域，可以为无线通信系统、射频设备以及微波频
段的研发与测试提供准确的测量结果和全面的分析功能。
使用E5071C网
络分析仪可以提高研发人员的工作效率，帮助他们更好地进行研发和测试
工作。
E5071C网络分析仪E5071C网络分析仪是一款广泛应用于电子通信、射频设备以及半导体行业等领域的专业仪器。
它采用可靠稳定的技术，在电路设计、故障排查、性能验证等方面发挥重要作用。
本文将对E5071C网络分析仪的基本原理、应用领域以及使用注意事项等进行详细介绍。
E5071C网络分析仪是一种能够测量电路中各种参数的高性能仪器。
它通过测量信号的幅度、相位等特性，可以获取电路的传输特性，进而帮助工程师分析和验证电路的性能。
它还可以测量电路的衰减、驻波比、带宽等参数，从而为电路设计和优化提供参考。
E5071C网络分析仪广泛应用于电子通信领域。
在无线通信中，它可以用来测量天线的参数，如增益、驻波比等。
在射频设备的开发过程中，它可以用来验证射频信号的性能，确保设备正常工作。
在半导体行业，它可以用来测试射频芯片等器件的性能。
除了电子通信领域，E5071C网络分析仪在其他领域也有应用。
在电源设计中，它可以帮助工程师分析电源的稳定性和效率。
在航空航天领域，它可以用来测试航空电子设备的性能。
在医疗器械领域，它可以用来测试生物医学设备的电路性能。
然而，使用E5071C网络分析仪也需要注意一些事项。
首先，使用前需要对仪器进行校准，以确保测量结果的准确性。
其次，在操作过程中要避免外界干扰，保持仪器处于稳定的工作环境。
再次，使用时要注意安全，禁止触摸电器元件，以免发生电击事故。
最后，使用后要及时将仪器进行清洁和保养，延长仪器的使用寿命。
总而言之，E5071C网络分析仪是一款功能强大、应用广泛的仪器。
它在电子通信、射频设备和半导体行业等领域发挥着重要作用。
使用者在使用时需要注意仪器校准、操作环境、安全以及仪器保养等方面的事项。
通过合理使用该仪器，可以为电路设计、故障排查和性能验证等提供有力的支持。
网络分析仪E5071C帮助文档_基本量测步骤网络分析仪（Network Analyzer）是一种高频测试仪器，广泛应用于电子、通信等领域。
E5071C是Keysight Technologies公司生产的一款网络分析仪，具有广泛的频率范围和高精度的测量功能。
下面将介绍E5071C基本量测步骤的详细说明。
1.连接测试设备：首先，将待测设备与E5071C网络分析仪进行连接。
通常情况下，待测设备通过合适的电缆与网络分析仪的测试端口相连，确保连接的可靠性和稳定性。
2.设置测试频率范围：在E5071C主界面上，通过菜单栏或者快捷键进入频率设置。
设置测试所需的起始频率和终止频率，并选择合适的测试点数。
确保设置的频率范围涵盖待测设备可能的工作频率。
3. 配置测试参数：在E5071C主界面上，通过菜单栏或者快捷键进入测试参数配置。
可以选择各种不同的测试参数，如S参数（Stability Parameters）、功率增益、噪声系数等。
根据测试对象的不同，选择相应的测试参数进行配置。
4. 启动测试：设置好测试频率范围和测试参数后，点击主界面上的“Start”按钮，开始进行测试。
E5071C会按照设置的频率范围和步进大小，自动进行频率扫描，并将测量数据显示在屏幕上。
5.查看测量结果：测试完成后，可以在E5071C的屏幕上查看测量结果。
通常以图像形式显示，如S参数的幅度和相位等。
可以通过菜单栏或者快捷键进行放大、缩小、移动等操作，以便更清晰地观察测量结果。
6. 分析测量数据：E5071C提供了一些基本的数据分析功能，如标记（Marker）功能、比例（Zoom）功能、平滑（Smoothing）功能等。
这些功能可以帮助用户更精确地分析测量数据，找出其中的规律和问题。
7.导出数据：如果需要将测量的数据保存到计算机或其他设备中，可以通过E5071C的数据导出功能来实现。
通过菜单栏或者快捷键，选择导出数据的格式（如CSV、TXT等），并选择导出的目录和文件名。
