金属材料液态成型原理(1-液态金属的结构和性质)

金属材料液态成型原理(1-液态金属的结构和性质)

1.3.3 遗传性的影响因素
1.4 半固态金属的流变性
在液态成型过程中，熔体有较大的过热度时，在浇注前或 浇注时可近似为牛顿流体。但当合金处于凝固过程，开始 析出一定体积分数的固相后，合金即开始具有固相特征， 无流动性。但随着半固态铸造工艺的出现，通过压铸或挤 压装置对半固态浆料施加较大的作用力，使其具有良好的 充型能力，此时流动的半固态金属已不再遵循牛顿流体的 运动规律，而呈现相应的流变特性。
1.1.2 液态金属结构
例-[铸铁]
铸铁是含铁、碳、硅、锰、硫等元素的复杂多元合金；
1.2 液态金属的性质
黏度 表面张力
1.2.1 黏度
定义
1.2.1 黏度
1.2.1 黏度
测定方法-毛细管法
1.2.1 黏度
1.2.1 黏度
测定方法-振荡容器法（扭摆法）
1.2.1 黏度
1.4.1 半固态铸造
1.4.1 半固态铸造
1.4.2 半固态金属的流变性
对于非牛顿流体，根据其切应力与速度梯度之间的关 系，有宾汉体（Bingham Body）、开尔文体（Kelvin Body）、麦克斯韦体（Maxwell Body）、施韦道夫体 （Schwedoff Body）等类型。
贾志宏 江苏大学材料学院
2011.6
[导入案例]
众所周知，世界上所有 的元素或化合物均以固 体、液体或气体的形式 存在，其存在方式取决 于温度和压力条件；
1.1 液态金属的结构
熔化过程
固相→液相的相变； 两种观点
（1）认为金属固→液转变是通过单个原子间的分离途径来实现 的，即有规则排列的固相晶体直接分裂成单独的原子；
测量方法 （1）座滴法

液态金属成型基础知识

液态金属成型基础知识
用途:低压铸造广泛用于大批量生产铝合金和镁合金铸件，如发动 机的缸体和缸盖、内燃机活塞、带轮、粗纱绽翼等，也可用于球墨 铸铁、铝合金等较大铸件的生产。
离心铸造：
离心铸造是将熔融金属浇入高速旋转的铸型中，使其在离心力作用 下填充铸型和结晶，从而获得铸件的方法。按铸型旋转轴线的空间 位置不同，离心铸造分为立式和卧式两种。
铸件结构工艺性：
铸件结构应利于避免或减少铸件缺陷：
1.壁厚合理：设计铸件的时候应首先保证金属液的充型能力，在此 前提下减少铸件壁厚。
2.铸件壁厚力求均匀：防止形成热节而产生缩孔、缩松、晶粒粗大 等缺陷，并能减少铸造热应力及因此产生的变形和裂纹等缺陷。
3.铸件壁的连接：铸件不同壁厚的连接应逐渐过渡。拐弯和交接处 应采用较大的圆弧连接，避免锐角结构而采用大角度过渡，以避免 因应力集中而产生开裂。
2.体积疑固
当合金的结晶温度范围很宽，或因铸件截面温度梯度很小，铸 件凝固的某段时间内，其液固共存的疑固区域很宽，甚至贯穿整个 铸件截面，这种凝固方式称为“体积凝固”（或称糊状凝固）
3.中间凝固 金属的结晶范围较窄，或结晶温度范围虽宽，但铸件截面温度
梯度大，铸件截面上的凝固区域宽度介于逐层凝固与体积跽固之间， 称为“中间凝固”。
工艺缺点:熔模铸造工序繁杂，生产周期长，铸件的尺寸和重 量受到铸型（沙壳体）承载能力的限制（一般不超过25公斤）。
用途:成批生产形状复杂、精度要求高或难以进行切削加工的 小型零件，如汽轮机叶片和叶轮、大模数滚刀等。
三、压力铸造
压力铸造是压铸机上将熔融的金属在高压下快速压入金属型，并在 压力下凝固，以获得铸件的方法。压铸机分为立式和卧式两种。
为改善铸型的充填条件，在设计铸件的时候必须保证其壁厚不 小于规定的“最小壁厚”。

液态金属成型工艺基础-1

液态金属成型工艺基础-1

热作用
浇注过程中： 热辐射—铸型升温 铸型内腔表层物质汽化、挥发—气体压力升高 铸型表层产生应力
浇注结束后：
铸型内腔表层低温蒸发、挥发物质强烈汽化—铸型-金属界 面气体压力升高---迁移 预先涂敷在铸型内腔表面涂料层中的合金元素熔化-扩散到 铸件表层金属内—实现铸件的表面合金化
物理方面的作用：
2、砂粒的颗粒组成 3、砂粒的形状
二、砂型的工作条件
砂型的工作条件，除了在常温下承受在搬运、合箱等环节中可能发生的震动、 撞击、摩擦、压力等方面的作用外，主要指从浇注金属液开始铸型所面临的各 种热的、力学、物理和化学方面的作用。
力学方面的作用：
浇注时的冲击、冲刷----冲坏型芯—影响铸件的形状、产生夹砂缺陷； 型腔充满后：浮力、静压力---变形、影响尺寸精度； 铸件凝固后冷却：收缩-受阻—铸件产生应力、变形
机械粘砂、铸渗等
化学方面的作用：
粘结剂组分---燃烧、分解 金属-铸型界面处—产生气体之间的化学反 应 界面处气体与金属液中的合金元素反应 金属氧化物与铸型材料反应
液态金属成形生产过程
液态金属成形方法确定 材料设计 造型设备 合金成分 型砂配制 造型 制芯设备 制芯 芯砂配制
熔 化
下芯、合箱 浇 注 充 型 凝固、冷却 落砂、清理 铸 件
液态金属成形工艺
工艺---手段、措施----避免铸造缺陷，得到合格零件毛坯 普通砂型铸造---铸型的制作----铸型制作用材料、铸型制 作方法 铸型型腔的结构尺寸---模样的形状尺寸（下学期材料成形 工艺课程的内容） 砂芯的制造----原材料、制作方法、结构、形状、尺寸 避免缺陷、提高铸件质量
ห้องสมุดไป่ตู้
液态金属成形方法的特点
优点： 可以制作形状复杂，特别是具有内腔的零件毛坯。如：箱体、汽缸体等 铸造生产成本低：铸造所用原材料大多来源广泛，价格低廉，并可以直接 利用报废的零件。 减少零件的加工费用：铸件的形状和尺寸可以作得与实际零件非常接近。 缺点： 成形过程比较复杂，一些工艺过程难以控制，容易出现缺陷，产品质量不稳 定。由于铸件内部晶粒粗大，组织不均匀，且常伴有缩孔、缩松、气孔、砂 眼等缺陷，零件的力学性能比同类材料的锻件低。

1.1液态金属成形理论基础全解

1.1液态金属成形理论基础全解
合金元素

凡能形成低熔点化合物、降低合金液体粘度和 表面张力的元素，均能提高合金流动性，如 P 元素； 凡能形成高熔点夹杂物的元素，都会降低合金 流动性。如S、Mn等。

13
1.1.1 液态金属的流动性和充型能力
合金的结晶特点
金属在结晶状态下流动
（a)纯金属 (b）结晶温度范围宽的合金
14
1.1.1 液态金属的流动性和充型能力
3
概念和特点
铸造工艺的缺点
(1)铸件力学性能特别是塑性与冲击性能低于塑 性成形件； (2)铸造工序多，难以精确控制，铸件质量不稳 定； (3)砂型铸造劳动条件差； (4)铸件大多为毛坯件。
4
概念和特点
铸造方法的分类
金属型铸造
砂型铸造 特种铸造
低压铸造
压力铸造 熔模铸造
离心铸造 陶瓷型铸造 实型铸造
4.铸件结构方面 模数（折算厚度） 模数大的铸件，由于与铸型的接触表面积相对较 小，热量散失比较缓慢，则充型能力较高；
铸件的壁越薄，模数越小，则越不容易被充满。
铸件的复杂程度：
铸件结构复杂，则型腔结构复杂，流动阻力大， 铸型的充填就困难。
合金的流动性； 合金的收缩性； 合金的吸气性。
7
1.1.1 液态金属的流动性和充型能力
液态金属浇注入铸型后，液体利用自身的流 动性而充填铸型。充型能力：液体金属充满 型腔，获得尺寸精确、轮廓清晰的成型件的 能力。 充型能力的影响因素： 合金液体的流动性； 铸型性质； 浇注条件； 铸件结构。
1.1.1 液态金属的流动性和充型能力
2.铸型性质 铸型的蓄热系数 铸型的温度
蓄热系数是指当某一足够厚度 单一材料层一侧受到谐波热作 用时，表面温度将按统一周期 波动，通过表面的热流波幅与 表面温度波幅的比值。其值越 大，材料的热稳定性越好。即 蓄热系数小时，受热来的快， 凉时去也快。

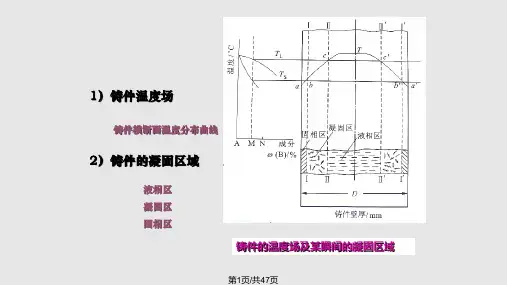

金属的液态成形原理资料PPT课件

金属的液态成形原理资料PPT课件

合金成分和温度
铸件的收缩
铸型、型芯条件
铸件结构
第23页/共47页
常用铸造合金的收缩率
合• 金铸造合含金从碳浇量注，凝固浇直注到至冷却液到态室温的过凝程固中，其体固积或态尺寸缩总减收的现缩 种类象，称（为收%缩）。收缩是温铸度件产生缩收孔缩、缩松、收裂缩纹、变形收的根缩源。 （%）
• 液态收缩
铸造• 碳钢•
（1）这是由于薄壁铸件的铸型冷却作用强，薄壁断面温 度梯度大，倾向于逐层凝固。因此收缩小的灰铸铁可消除 缩孔，获得致密铸件；而收缩较大的薄壁铸钢、有色合金 铸件会出现轴线缩松，但其表层组织致密。
第34页/共47页
（2）锡青铜，铝硅合金等凝固温度范围较宽的合金，倾 向于糊状凝固，用顺序凝固也难以消除缩松，采用 冷铁（或金属型铸造）及同时凝固原则，可保证其 表层组织致密。
1、合金的收缩 液态合金从浇注温度至凝固冷却到室温的过程中,体
积和尺寸减少的现象---.是铸件许多缺陷(缩孔,缩松, 裂纹,变形,残余应力)产生的基本原因.
收缩的几个阶段 1) 液态收缩（T浇 — T液） : 从金属液浇入铸型到开始 凝固之前. 液态收缩减少的体积与浇注温度至开始凝 固的温度的温差成正比. 2) 凝固收缩（T液 — T固）: 从凝固开始到凝固完毕. 同一类合金,凝固温度范围大者,凝固体积收缩率大.如 : 35钢,体积收缩率3.0%, 45钢 4.3%。 3) 固态收缩（T固 — T室） : 凝固以后到常温. 固态 体积收缩直观表现为铸件各方向线尺寸的缩小，影响 铸件尺寸精度及形状的准确性,故用线收缩率表示.
铸件内部就发生内应力,即铸造应力。内应力是铸 件
产生变形和裂纹的基本原因。
按阻碍收缩的原因分为：
1）热应力

第6章 金属的液态成型

第6章 金属的液态成型
第6章 金属的液态成型
• 金属的液态成型是指熔炼金属，制造铸型，并将熔融金属 浇入铸型，凝固后获得一定形状和性能铸件的成型方法。 金属的液体成型也称为铸造。 • 金属液态成型具有下列优点： • (1)能制造各种尺寸和形状复杂的铸件，尤其是内腔复杂的 铸件。 • (2)铸件的形状和尺寸与零件很接近，因而节省了金属材料 和加工工时。 • (3)绝大多数金属均能用液态成型方法制成铸件。 • (4) 液态成型生产适用于各种生产类型。 • (5) 液态成型所用的原材料来源广泛，价格低廉，并可回 收使用，还可利用金属废料和废机件。
平板变形
结构对变形的影响
热应力的形成过程
6.2 常用液态成型合金及其熔铸
• 6.2.1常用铸铁件及其熔铸工艺 • 6.2.2.铸钢件 • 6.2.3 有色合金铸件生产
6.2.1常用铸铁件及其熔铸工艺
• 1.灰口铸铁 • ① 灰口铸铁的育孕处理 • 孕育处理就是在浇注前往铁水中加入孕育 剂，以产生大量人工晶核，细化珠光体基 体。 • ② 灰口铸铁的铸造性能 灰口铸铁有良好的 铸造性能，主要表现在流动性好和收缩性 小两个方面。 • ③ 灰口铸铁的铸造工艺特点
几种不同铸件壁厚的过渡形式及尺 寸
• (3)铸件应尽量避免有过大的水平面 •
防止大平面的设计
• (4)铸件结构应有利于自由收缩
轮辐的设计
• (5)应防止铸体翘曲变形
平板设计
• （6）合理选择铸件的凝固原则
铸件的凝固原则
• 3.组合铸件
铸钢组合铸件
浇合铸件的结构
6.5 特种铸造及铸造新工艺技术简 介
• • • • • • • • • 6.5.1 熔模铸造 1.熔模铸造的工艺过程 ①母模 ②压型 ③蜡模 ④结壳 ⑤脱蜡 ⑥造型和焙烧 ⑦浇注

金属液态成形工艺原理讲稿

金属液态成形工艺原理讲稿

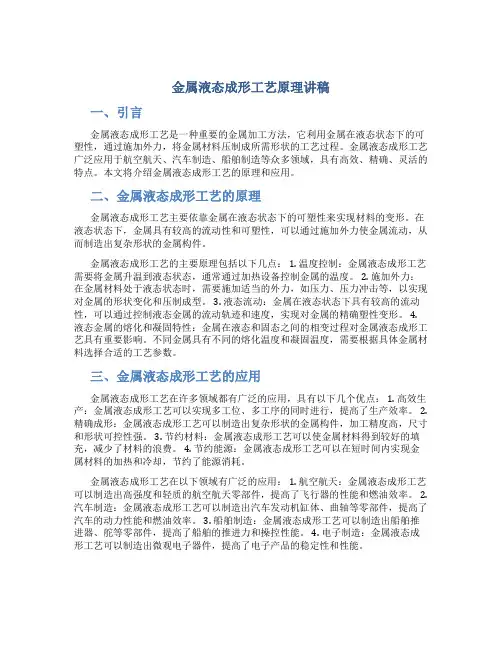

金属液态成形工艺原理讲稿一、引言金属液态成形工艺是一种重要的金属加工方法，它利用金属在液态状态下的可塑性，通过施加外力，将金属材料压制成所需形状的工艺过程。

金属液态成形工艺广泛应用于航空航天、汽车制造、船舶制造等众多领域，具有高效、精确、灵活的特点。

本文将介绍金属液态成形工艺的原理和应用。

二、金属液态成形工艺的原理金属液态成形工艺主要依靠金属在液态状态下的可塑性来实现材料的变形。

在液态状态下，金属具有较高的流动性和可塑性，可以通过施加外力使金属流动，从而制造出复杂形状的金属构件。

金属液态成形工艺的主要原理包括以下几点： 1. 温度控制：金属液态成形工艺需要将金属升温到液态状态，通常通过加热设备控制金属的温度。

2. 施加外力：在金属材料处于液态状态时，需要施加适当的外力，如压力、压力冲击等，以实现对金属的形状变化和压制成型。

3. 液态流动：金属在液态状态下具有较高的流动性，可以通过控制液态金属的流动轨迹和速度，实现对金属的精确塑性变形。

4. 液态金属的熔化和凝固特性：金属在液态和固态之间的相变过程对金属液态成形工艺具有重要影响。

不同金属具有不同的熔化温度和凝固温度，需要根据具体金属材料选择合适的工艺参数。

三、金属液态成形工艺的应用金属液态成形工艺在许多领域都有广泛的应用，具有以下几个优点： 1. 高效生产：金属液态成形工艺可以实现多工位、多工序的同时进行，提高了生产效率。

2. 精确成形：金属液态成形工艺可以制造出复杂形状的金属构件，加工精度高，尺寸和形状可控性强。

3. 节约材料：金属液态成形工艺可以使金属材料得到较好的填充，减少了材料的浪费。

4. 节约能源：金属液态成形工艺可以在短时间内实现金属材料的加热和冷却，节约了能源消耗。

金属液态成形工艺在以下领域有广泛的应用： 1. 航空航天：金属液态成形工艺可以制造出高强度和轻质的航空航天零部件，提高了飞行器的性能和燃油效率。

2. 汽车制造：金属液态成形工艺可以制造出汽车发动机缸体、曲轴等零部件，提高了汽车的动力性能和燃油效率。

金属液态成型理论与技术基础

金属液态成型理论与技术基础

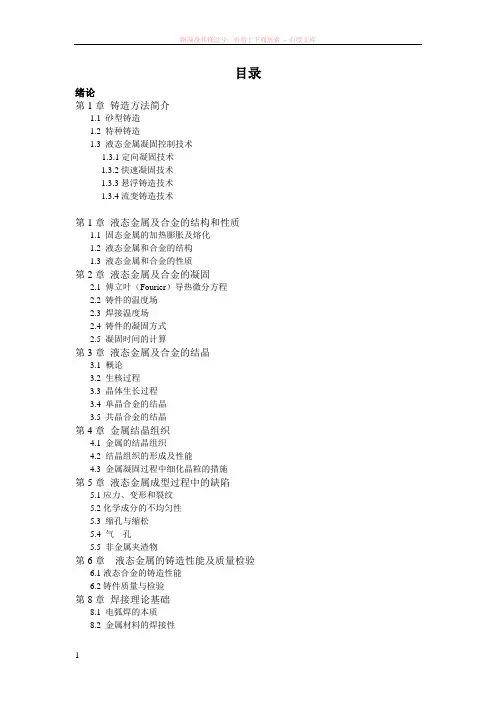

目录绪论第1章铸造方法简介1.1 砂型铸造1.2 特种铸造1.3 液态金属凝固控制技术1.3.1定向凝固技术1.3.2快速凝固技术1.3.3悬浮铸造技术1.3.4流变铸造技术第1章液态金属及合金的结构和性质1.1 固态金属的加热膨胀及熔化1.2 液态金属和合金的结构1.3 液态金属和合金的性质第2章液态金属及合金的凝固2.1 傅立叶（Fourier）导热微分方程2.2 铸件的温度场2.3 焊接温度场2.4 铸件的凝固方式2.5 凝固时间的计算第3章液态金属及合金的结晶3.1 概论3.2 生核过程3.3 晶体生长过程3.4 单晶合金的结晶3.5 共晶合金的结晶第4章金属结晶组织4.1 金属的结晶组织4.2 结晶组织的形成及性能4.3 金属凝固过程中细化晶粒的措施第5章液态金属成型过程中的缺陷5.1应力、变形和裂纹5.2化学成分的不均匀性5.3 缩孔与缩松5.4 气孔5.5 非金属夹渣物第6章液态金属的铸造性能及质量检验6.1液态合金的铸造性能6.2铸件质量与检验第8章焊接理论基础8.1 电弧焊的本质8.2 金属材料的焊接性8.3 焊接接头的组织与性能8.4 焊接质量检验第9章焊接方法及其发展9.1 焊接方法分类9.2 熔化焊9.3 钎焊9.4 先进焊接方法参考教材：1）材料成形原理，陈玉喜主编，中国铁道出版社2002；2）材料成形原理陈平昌等主编机械工业出版社, 2001；3）材料成形原理胡礼木等主编机械工业出版社，2005；4）材料成形原理与工艺应宗荣主编哈尔滨出版社，2005；5）材料成型工艺基础翟封祥尹志华主编哈尔滨工业大学出版社，2003；6) 材料成形工艺基础汤酞则主编中南大学出版社，2003；7）材料成形工艺基础刘新佳姜银方蔡郭生主编化学工业出版社，2006.。

金属的液态成形

金属的液态成形

金属的液态成形

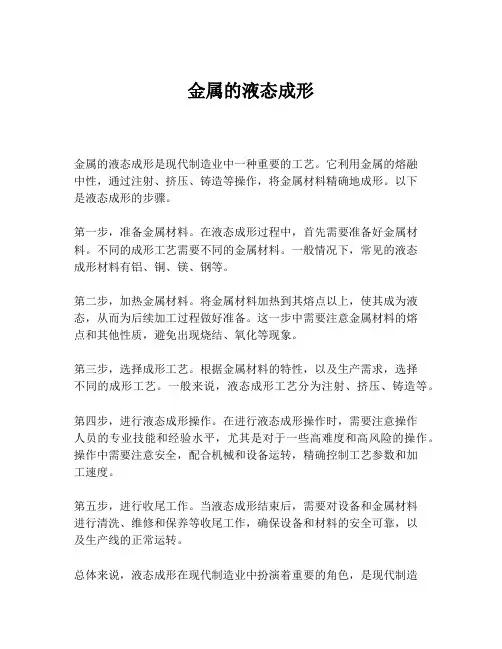

金属的液态成形是现代制造业中一种重要的工艺。

它利用金属的熔融
中性，通过注射、挤压、铸造等操作，将金属材料精确地成形。

以下
是液态成形的步骤。

第一步，准备金属材料。

在液态成形过程中，首先需要准备好金属材料。

不同的成形工艺需要不同的金属材料。

一般情况下，常见的液态
成形材料有铝、铜、镁、钢等。

第二步，加热金属材料。

将金属材料加热到其熔点以上，使其成为液态，从而为后续加工过程做好准备。

这一步中需要注意金属材料的熔
点和其他性质，避免出现烧结、氧化等现象。

第三步，选择成形工艺。

根据金属材料的特性，以及生产需求，选择
不同的成形工艺。

一般来说，液态成形工艺分为注射、挤压、铸造等。

第四步，进行液态成形操作。

在进行液态成形操作时，需要注意操作
人员的专业技能和经验水平，尤其是对于一些高难度和高风险的操作。

操作中需要注意安全，配合机械和设备运转，精确控制工艺参数和加
工速度。

第五步，进行收尾工作。

当液态成形结束后，需要对设备和金属材料
进行清洗、维修和保养等收尾工作，确保设备和材料的安全可靠，以
及生产线的正常运转。

总体来说，液态成形在现代制造业中扮演着重要的角色，是现代制造
业的重要组成部分。

液态成形工艺的精细化、自动化和智能化也正在不断提高，使其在新时代更加高效、安全、环保和持续发展。

金属液态成形工艺原理

金属液态成形工艺原理

H0
P杯
v杯2 2g
0
P腔
v内2 2g
hi （2 - 1）
1. 充填下半型 设充填下半型时需要金属液m1，充填时间为t1。 以浇口杯液面和内浇道出口建立伯努利方程（能量方程）：
H0
P杯
v杯2 2g
0
P腔
v内2 2g
hi
式中：
P杯 —— 浇口杯液面压力 P腔 —— 型腔内的液面压力 v杯 —— 浇口杯液面金属流动速度 v内 —— 内浇口出口金属流动速度 hi —— 浇注系统中某段的流体压头损失
§2.2 液态金属充型过程的水力学计算
三、计算结果
计算条件： a. 浇注系统为充满流动
封闭式浇注系统； 对于开放式的型腔液面要淹过内浇道。
b. 浇口杯液面保持不变
c. 型腔内压力与外界相同，即砂型透气性要好，有排气孔
1. 充填下半型 设充填下半型时需要金属液m1，充填时间为t1。 以浇口杯液面和内浇道出口建立伯努利方程（能量方程）：
γ —— 重度（=ρg）
2. 充填上半型 设充填上半型时需要金属液m2，充填时间为t2。 以浇口杯液面和内浇道出口建立伯努利方程：
H0
P杯
v杯2 2g
0
P内
v内2 2g
hi
3. 充填整个铸型
设充填时需要金属液m，充填时间为t，则
m
F内 t 2gH均
式中 m为充填铸型所需金属液； t为充填时间； 为流量系数； H均为充型平均静压头。
学的规律在一定程度上也适用于液态金属的流动过程。
§2.2 液态金属充型过程的水力学计算 一、浇注系统的结构
§2.2 液态金属充型过程的水力学计算
一、浇注系统的结构
浇注系统：引导金属液进入和充满型腔的一系列通道。

1.1 液态金属成形理论基础

1.1 液态金属成形理论基础


29
1.1.2 铸件的凝固和收缩

过冷度的大小与冷却速度密切相关。
冷却速度越快，实际结晶温度就越低，过冷度就
越大；
反之冷却速度越慢，实际结晶温度就更接近理论
结晶温度，过冷度就越小。
过冷度愈大，结晶速度愈快，
30
1.1.2 铸件的凝固和收缩
1.铸造合金的收缩性 液态合金当温度下降,而由液态转变为固态时，因为 金属原子由近程有序逐渐转变为远程有序，以及空 穴的减少或消失，一般都会发生体积减小。液态合 金凝固后，随温度的继续下降，原子间的距离还要 缩短，体积也进一步减小。 铸造合金在液态、凝固态和固态冷却的过程中，由 于温度的降低而发生的体积减小现象，称为铸造合 金的收缩性。
5
概念和特点
液态成形（砂型铸造）工艺流程
型砂配制 工装准备 芯砂配制 造型 炉料准备 造芯 砂型干燥 合金熔炼 型芯干燥 合箱浇注 凝固冷却
落砂清理
铸件检验
成品入库
6
1.1.1 液态金属的流动性和充型能力
铸造性能
是否容易铸造出形状完整和性能优异的铸件，通 常用铸造性能指标来表示。 影响铸造性能的因素：
34
1.1.2 铸件的凝固和收缩
（1）液态收缩
当液态合金从浇注温度t浇冷却至开始凝固的液相
线温度t液时的收缩，由于合金是处于液体状态， 故称其为液态收缩，表现为型腔内液面的降低。
液态收缩率εv液可用下式表示：
εV液=αv液（t浇－t液）X 100％
35
1.1.2 铸件的凝固和收缩
（2）凝固收缩 对于具有一定结晶温度范围的合金，由液态t液转变 为固态t固时，由于合金处于凝固状态，故称为凝固 收缩。

金属液态成型一理论基础共33页

金属液态成型一理论基础共33页
45、自己的饭量自己知道。——苏联
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭理关系的形式。——阿法 纳西耶 夫 2、改革如果不讲纪律，就难以成功。
3、道德行为训练，不是通过语言影响 ，而是 让儿童 练习良 好道德 行为， 克服懒 惰、轻 率、不 守纪律 、颓废 等不良 行为。 4、学校没有纪律便如磨房里没有水。 ——夸 美纽斯
5、教导儿童服从真理、服从集体，养 成儿童 自觉的 纪律性 ，这是 儿童道 德教育 最重要 的部分 。—— 陈鹤琴

液压 第六章 金属的液态成型

液压 第六章 金属的液态成型

一、合金充型能力及其影响因素液态合金充满铸型型腔，并获得形状完整、轮廓清晰、尺寸准确的铸件的能力。

影响因素：合金的流动性、浇注温度、铸型特点二、合金流动性及其影响因素及灰口铸铁、球墨铸铁、铸钢及铝合金的流动性比较（简答题）合金的流动性是指液态合金自身的流动能力，流动性好的合金充型能力强。

1、合金的种类，不同合金，其浇注温度和凝固温度范围均不相同。

2、合金的成分，不同成分的铸造合金主要是由于其结晶特点的不同而影响其流动性的。

灰口铸铁流动性最好，铝合金居中，铸钢最差。

三、合金的收缩、分类及导致的缺陷（填空）液态合金在液态、凝固态和固态过程中所发生的体积和尺寸减小的现象叫做收缩。

液态收缩：金属液温度下降，液面降低，液态金属体积减小。

（与浇注温度有关）凝固收缩：液态金属凝固，体积显著减小。

（与合金结晶的温度范围有关）固态收缩：固态金属继续冷却，体积减小。

一般直接表现为铸件外型尺寸的变小。

液态收缩和凝固收缩形成铸件的缩孔和缩松，固态收缩使铸件产生内应力、变形和裂纹。

四、缩孔与缩松形成原因及其防止浇入铸型的液态合金在凝固过程中，若液态收缩和凝固收缩所缩减的体积得不到补充，在铸件最后凝固的部位会形成空洞，容积大而集中的是缩孔，容积小而分散的是缩松。

1、合理选择铸造合金。

采用接近共晶成分或结晶温度范围窄的合金。

2、合理选用凝固原则。

采用“顺序凝固”或“同时凝固”原则，在铸件最后凝固地方，设置冒口来补缩五、铸造内应力种类、产生原因及预防和消除热应力：由于铸件壁厚不均，各部分的冷却速度不同而导致各部分收缩不一致引起的铸件内部应力。

机械应力：铸件冷却到弹性状态后，由于受到铸型、型芯和浇、冒口等的机械阻碍而产生的铸件内部应力。

一般都是拉应力。

1、采用“同时凝固”原则2、改善铸型、型芯的退让性，合理设置浇、冒口等；3、采用能自由收缩的铸件结构（形状简单，壁厚均匀）；4、对铸件进行时效处理，消除内应力。

六、灰口铸铁、球墨铸铁、蠕墨铸铁及可锻铸铁形态、牌号含义，灰铁、球铁性能（球铁以铁代钢），趁热打铁含义1、灰口铸铁的组织特征: 金属基体+ 石墨典型牌号：HT 100 ; HT 150 ; HT 200Φ30mm试棒的最低抗拉强度值( MPa )1)机械性能较差2)耐磨性好3)减震性好4)缺口敏感性小5)铸造性能和切削加工性能好6)其他工艺性差：焊接性差;热处理性能差;不能锻造和冲压。

液态金属成型

液态金属成型

gx −
1 ∂P +ν ρ ∂x
∂ 2u ∂ 2u ∂ 2u ∂ u ∂u ∂u ∂u ∂ x2 + ∂ y2 + ∂ z2 = ∂t + u ∂x + v ∂y + w∂z
∂ 2v ∂ 2v ∂ 2v ∂ v 1 ∂P ∂v ∂v ∂v gy − +ν + + 2 = + u + v + w 2 2 ρ ∂y ∂x ∂y ∂z ∂y ∂z ∂t ∂x gz − 1 ∂P +ν ρ ∂z ∂ 2w ∂ 2w ∂ 2w ∂ w ∂w ∂w ∂w ∂ x2 + ∂ y2 + ∂ z2 = ∂t + u ∂x + v ∂y + w ∂z
五、实验报告 分析总结铝合金的熔炼处理工艺流程，比较精炼处理、 变质处理、 振动以及冷却条件对 铝合金组织及性能的影响。
实验二、液态成型过程 CAE 实验 一、基础理论 计算机辅助工程（ Computer Aided Engineering，简称 CAE）技术是一门以 CAD/CAM 技术水平的提高为发展动力，以高性能计算机及图形显示设备的推出为发展条件，以计算 力学和传热学、 流体力学等的有限元、 有限差分、 边界元、 结构优化设计及模态分析等方法为 理论基础的新技术。目前液态成型 CAE 主要以铸件的温度场模拟和流动场模拟为主，软件 水平已经达到实用化，国内外均有商品化软件出现。国外主要有德国的 MagmaSoft、美国的 ProCAST、 Flow3D、 韩国的 AnyCAST 等，国内主要有华中科技大学的华铸 CAE、 清华的 FTStar、华北工学院的 CastSoft 等。 1）温度场模拟 温度场模拟主要是利用传热学原理，分析铸件的传热过程，模拟铸件的冷却凝固进程 ，
