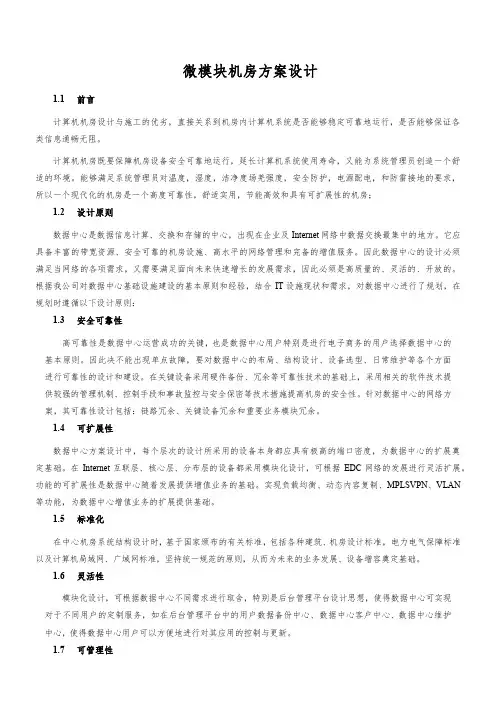

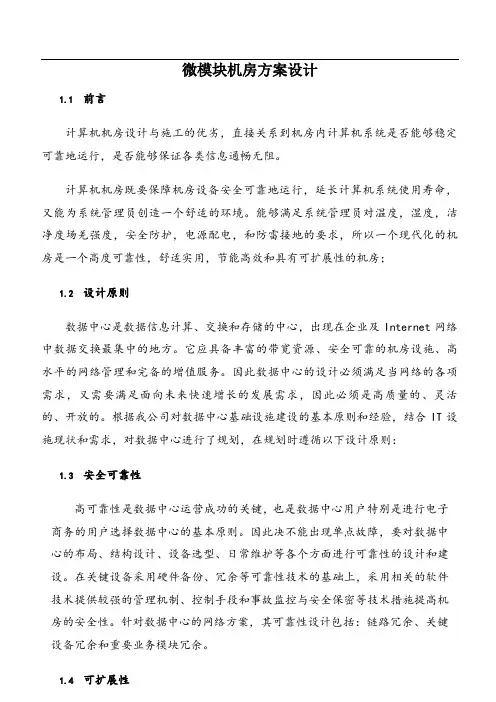

【最新整理，下载后即可编辑】微模块机房方案设计1.1前言计算机机房设计与施工的优劣，直接关系到机房内计算机系统是否能够稳定可靠地运行，是否能够保证各类信息通畅无阻。
计算机机房既要保障机房设备安全可靠地运行，延长计算机系统使用寿命，又能为系统管理员创造一个舒适的环境。
能够满足系统管理员对温度，湿度，洁净度场羌强度，安全防护，电源配电，和防雷接地的要求，所以一个现代化的机房是一个高度可靠性，舒适实用，节能高效和具有可扩展性的机房；1.2设计原则数据中心是数据信息计算、交换和存储的中心，出现在企业及Internet 网络中数据交换最集中的地方。
它应具备丰富的带宽资源、安全可靠的机房设施、高水平的网络管理和完备的增值服务。
因此数据中心的设计必须满足当网络的各项需求，又需要满足面向未来快速增长的发展需求，因此必须是高质量的、灵活的、开放的。
根据我公司对数据中心基础设施建设的基本原则和经验，结合IT设施现状和需求，对数据中心进行了规划，在规划时遵循以下设计原则：1.3安全可靠性高可靠性是数据中心运营成功的关键，也是数据中心用户特别是进行电子商务的用户选择数据中心的基本原则。
因此决不能出现单点故障，要对数据中心的布局、结构设计、设备选型、日常维护等各个方面进行可靠性的设计和建设。
在关键设备采用硬件备份、冗余等可靠性技术的基础上，采用相关的软件技术提供较强的管理机制、控制手段和事故监控与安全保密等技术措施提高机房的安全性。
针对数据中心的网络方案，其可靠性设计包括：链路冗余、关键设备冗余和重要业务模块冗余。
1.4可扩展性数据中心方案设计中，每个层次的设计所采用的设备本身都应具有极高的端口密度，为数据中心的扩展奠定基础。
在Internet互联层、核心层、分布层的设备都采用模块化设计，可根据EDC网络的发展进行灵活扩展。
功能的可扩展性是数据中心随着发展提供增值业务的基础。
实现负载均衡、动态内容复制、MPLSVPN、VLAN等功能，为数据中心增值业务的扩展提供基础。
1.5标准化在中心机房系统结构设计时，基于国家颁布的有关标准，包括各种建筑、机房设计标准，电力电气保障标准以及计算机局域网、广域网标准，坚持统一规范的原则，从而为未来的业务发展、设备增容奠定基础。
1.6灵活性模块化设计，可根据数据中心不同需求进行取舍，特别是后台管理平台设计思想，使得数据中心可实现对于不同用户的定制服务，如在后台管理平台中的用户数据备份中心、数据中心客户中心、数据中心维护中心，使得数据中心用户可以方便地进行对其应用的控制与更新。
1.7可管理性在建设数据中心时，随着业务的不断发展，管理的任务必定会日益繁重。
所以在数据中心的设计中，必须建立一套全面、完善的管理和监控系统。
所选用的设备应具有智能化，可管理的功能，同时采用先进的管理监控系统，实现先进的集中管理监控，实时监控、监测整个中心机房的运行状况，实时灯光、语音报警，实时事件记录，这样可以迅速确定故障，提高的运行性能、可靠性，简化数据中心管理人员的维护工作，从而为数据中心安全、可靠的运行提供最有力的保障。
1.8数据中心项目规划设计主要内容迁钢数据中心规划设计的主要内容包括：1.数据中心平面布局规划设计2.数据中心配电系统设计3.数据中心空调系统设计4.数据中心综合布线系统设计5.数据中心集中监控系统设计6.数据中心消防系统设计（可带无管网式消防系统，包括消防气瓶，烟感温感等，本方案不集成消防）7.数据中心装修系统设计（暂不在我司范围）1.9设计规范《电子计算机机房设计规范》（GB50174-2008）《计算机机房场地通用规范》（GB2887-2000）《电子计算机机房施工及验收规范》（SJ/T3003-93）《低压配电设计规范》（GB50054-95）《供配电系统设计规范》（GB50052-95）《不间断电源设备》《电力系统谐波管理暂行规定》《不间断电源技术性能标定方法和试验要求》（现行国际电工标准）《工业企业照明设计标准》《采暖通风与空气调节设计规范》（GBJ19-87）《建筑设计防火规范》（GBJ16-87）《高层民用建筑设计防火规范》（GBJ59045-95）《建筑装饰工程施工及验收规范》（JGJ73-91）《建筑内部装修设计防火规范》（GB50222-95）《建筑用安全玻璃》（GB15763.1-2001）《消防通信指挥系统设计规范》（GB/50313-2000）《安全防范系统验收规则》（GA308-2001）《智能建筑设计标准》（GB/T50314-2000）《TelecommunicationsInfrastructureStandardforDataCenters》（TIA-942）《DataCenterDesignandImplementationBestPractices》（BICSI002-2010）2项目概述于需求分析应迁钢方要求，本次在迁钢倒班宿舍新建机房布置模块化数据中心项目。
该项目共有11台IT服务器机柜，4综合布线柜。
整体项目总IT铭牌功率为XXXXkW，单机柜最大可支持到XXXXkWIT铭牌功率。
支持XXXX业务（类型），共需要XXXXkW供配电。
为解决XXXX项目对日益增长的XXXX业务的需求，满足快速部署、灵活扩展的需求，华为建议采用IDS2000-M中型模块化数据中心解决方案。
华为IDS2000-M提供完整的中型模块化数据中心解决方案，采用一体化集成理念，产品模块集成了机柜系统、供配电系统、制冷系统、监控系统和综合布线系统。
2.1项目信息本次项目属XXXX（新建/改造），位于XXXX（项目具体位置），主要信息如表2-1所示。
表2-1数据中心L1市场项目信息收集表2.2 2.2需求分析[提示]请根据实际项目所属行业选择2.3.1-2.3.6并加以具体细化。
结合华为IT产品线和企业BG云解决方案从数据中心安装使用场所、运行、维护和搬迁需求方面，IDS2000-M按应用场景主要分为政务网、教育医疗、中小企业、大型公司分支机构、呼叫中心和金融机构。
2.2.12.2.1政务网运行业务：内部桌面云＋内部办公＋IDC。
建维特点：客户是政府用户，IT主管属于公务员，决策权在行政领导，IT维护采用专业公司代维模式。
建设在政府办公场所内，设置专门的数据机房和备份中心（汶川地震后政府发文要求）模式采用代建代管方式。
设计关注点：安全、可靠。
对设计需求：1．内部服务器和IDC服务器物理隔离并分区；2．高密模块和低密模块分区混合；3．分区供电；4．TierII或TierIII；5．建设成本敏感度低，机房配套电源和制冷条件好；6．监控可能要连接到代维公司总监控中心以便生成工单等。
2.2.22.2.2教育医疗运行业务：内部桌面云＋内部办公＋少部分IDC。
建维特点：自有IT人员，IT维护基本不采用专业公司代维模式。
建设在办公场所内，设置专门的数据机房，一般采用自建模式。
设计关注点：高效应用、可靠。
对设计需求：1．内部服务器和IDC服务器隔离；2．TierII或TierIII；3．建设成本敏感度低，机房是一般房间改造，配套后做；4．监控内部使用，不太关注PUE显示和工单生成。
2.2.32.2.3中小企业运行业务：传统运行业务包含ERP、数据库、文件服务器、即时通讯、IDC服务器、OA等，一般没有专门的存储设备，桌面云业务没有开展起来。
建维特点：自用，找办公的房间或库房隔离出小间做机房。
传统建设模式为IT＋电工一起“攒机”，分别外购精密空调、插排、机柜、交换机、UPS、服务器等，内部电工负责施工。
设计关注点：价格低、备电时间长。
对设计需求：1．建设成本敏感，低成本；2．长备电时间；3．机房几乎没有配套；4．本地监控，不关注PUE显示和工单生成；5．有搬迁要求，要求主设备随办公点搬迁；6．有扩容要求。
2.2.42.2.4大型公司分支机构运行业务：内部业务＋内部办公＋IDC＋桌面云。
建维特点：非专用机房，办公环境下房间，建设决策权公司总部级机构，IT维护采用自维护或专业公司代维模式。
设计关注点：批量复制、可靠。
对设计需求：1．TierII或TierIII；2．建设成本敏感度低，机房配套电源和制冷条件不确定；3．监控要连接到公司总监控中心以便生成工单等；4．部分有搬迁要求。
2.2.52.2.5呼叫中心运行业务：内部桌面云＋服务软件（含数据库）。
建维特点：自建模式，内部使用。
可能采用代维方式。
建设在办公大楼机房内，机房一般不是专用机房。
设计关注点：低成本、可靠。
对设计需求：1．TierII或TierIII；2．建设成本敏感，机房配套电源和制冷有规划但未必专业建设；3．是否远程监控不祥。
2.2.62.2.6金融机构运行业务：内部桌面云＋服务软件（含数据库）。
建维特点：自建模式，内部使用。
建设在办公大楼机房内，机房一般为专用机房。
设计关注点：可靠。
对设计需求：1．TierIII或TierIV；2．建设成本不敏感度，机房配套电源和制冷有规划和专业建设；3．是否远程监控不祥。
2.2.72.2.7责任矩阵下表为华为与客户或关联方责任划分指引：R---代表担任责任方；S---代表担任协助方【提示】以下责任划分为建议示例，请根据具体项目修改。
表2-2华为与客户或关联方责任划分指引3方案架构与设计2.33.1IDS2000中型模块化数据中心定位IDS2000中型模块化数据中心（以下简称IDS2000-M）主要应用于园区云主机，大型企业分支机构，中小企业，政务网，教育、医疗、金融分支机构的数据机房，也可以应用于中中型桌面云数据机房和高性能计算数据机房。
IDS2000-M可以与华为公司云主机和桌面云业务绑定。
除了支撑云业务，IDS2000-M还支持大型企业分支机构、政务网、教育医疗等市场非云业务的销售。
基于网线和光纤传送的。
IDS2000-M基础设施典型的网络如图3-1所示。
图3-1云计算典型网络中IDS2000-M基础设施应用2.43.2IDS2000中型模块化数据中心方案总体架构2.4.13.2.1总体架构思路IDS2000-M采用All-In-Room建设模式，中型数据中心一体化集成了机柜系统、供配电系统、制冷系统、监控系统和综合布线系统。
IDS2000-M可直接安装在楼宇水泥地面上，无需机房架高地板，减少外配套工程。
主要有单排300mm宽密封冷/热通道、单排1200mm宽密封冷/热通道、单排不密封、双排密封冷/热通道、双排不密封等部署方式。
1．适应任何房间改建为数据中心；（1）安装在楼宇水泥地面，避免机房地板；（2）重量轻，减少底板承重要求；（3）避免房间布局，墙壁影响；（4）减少外配套工程；2．减少面积，集成紧凑；（1）集成机柜系统、供配电系统、制冷系统、监控系统和布线系统；（2）模块化UPS，机柜式UPS与IT机柜和谐一致；（3）一体化配电柜集成输入、UPS输入/输出，IT输出，空调输出功能；（4）单排密封300mm密封冷通道最大程度利用机房空间；2．快速建造，维护简单（1）模块化设计，现场组合安装；（2）使用风冷行级空调，末端与负载机柜并排安装；（3）集成监控系统减少对维护人员的专业技能需求。
