光缆线路图例及符号
- 格式:doc
- 大小:1.78 MB
- 文档页数:9
目录1总述 (2)1.1设计依据 (2)1.2工程概况 (2)1.3设计范围 (2)1.4光缆改造路由 (2)1.5光缆选型 (2)2光纤、光缆主要技术指标 (3)2.1G.652单模光纤主要技术参数 (3)2.2光缆参数 (4)3光缆配盘及金具配置 (5)3.1光缆配盘表 (5)3.2光缆工程设备清单 (5)4光缆施工有关说明 (5)附图附图1:光缆改造路由示意图1总述1.1设计依据根据5号线公司委托。
1.2工程概况新建5号线大埔站位于龙岗区布龙路与黄贝路交汇口,需要将原10kV架空线改造成电缆线路,在此段架空线路上复挂有1条24芯通信光缆,属于电网通信公司所有。
1.3设计范围5号线大埔站改造段光缆。
1.4光缆改造路由原有10kV架空线复挂的24芯ADD光缆在坂田至龙岗布吉02275#杆处开断,和新建的10kV电缆线路同路由直埋至坂田至龙岗布吉02280#杆处,与原光缆熔接,在施工完成后迁移回新路由直埋,改造长度约为500米。
详见附图1。
1.5光缆选型根据原线路光缆型号,本工程采用24芯无金属管道光缆。
光缆型号为GYFTY-24B1。
2光纤、光缆主要技术指标2.1G.652单模光纤主要技术参数表1 G.652单模光纤主要技术参数2.2光缆参数图1 无金属管道光缆结构示意图表2无金属管道光缆技术参数3光缆配盘及金具配置3.1光缆配盘表表3 光缆配盘表注:上表中光缆长度包括过渡期间及建设完成后恢复现状光缆。
3.2光缆工程设备清单表4 设备材料表4光缆施工有关说明本工程在光缆施工过程中需要注意:将新建段光缆敷设完成后再将原光缆割断熔接;。

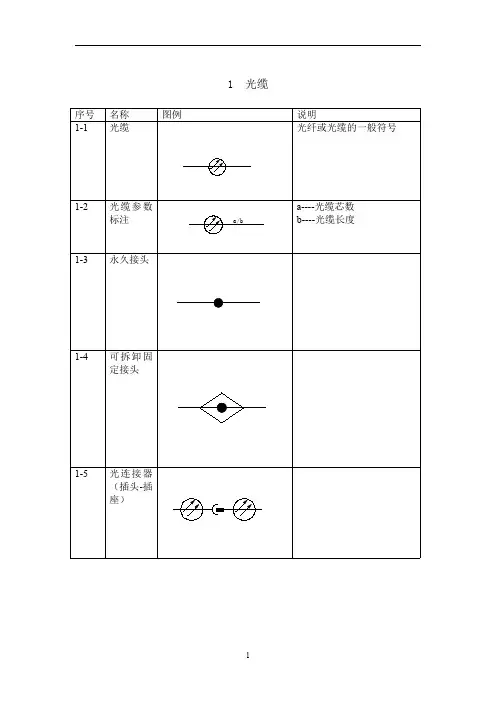

通信线路工程图形符号的使用要掌握通信线路工程的图纸绘制,不仅要熟悉相关的制图标准和规范,还必须要熟练本专业中常见的工程图例。
根据行业标准(YD/T5015 —2015 《通信工程制图与图形符号》)和通信企业标准的应用情况,以下梳理并摘录了当前通信线路工程中常见的图形符号,见表15.2~ 表15.6。
表15.2 线路拓扑表15.3 线路标识序号名称2-13直埋线路2-14水下线路(或海底线路)2-15架空线路2-16管道线路2-17管道线缆占孔位置图(双壁波纹管)(穿 3 根子管)2-18管道线缆占孔位置图(多孔一体管)2-19管道线缆占孔位置图(栅格管)2-20墙壁架挂线路(吊线式)图例A ,B 为分段标注的起始点,应分段标注; L: 为A,B 为端点之间的距离(单位:米)。
A ,B 为分段标注的起始点,应分段标注; L: 为A,B 两端点之间L : 为两杆之间距离(单位:米),应分段标注A,B : 为两人(手)孔的位置,应分段标注;L : 为两人(手)孔之距离(单位:米)。
说明间的管道段长(单位:米)。
1 画法: 画于线路路由旁,按A-B 方向分段标注。
2. 管道使用双壁波纹管管材,大圆为波纹管的管孔,小圆为波纹管内穿放的子管管孔。
3. 实心为圆为本工程占用,斜线为现状已占用。
4. a ,b:敷设线缆的型号及容1.画法:画于线路路由旁,按 A -B 方向分段标注。
2. 管道使用梅花管管材。
3. 实心圆为本工程a,b: 敷设线缆的型号及容量。
1. 画法: 画于线路路由旁,按A-B 方向分段标注。
2 管道用栅格管管材。
3. 实心圆为本工程1. 三角形为吊线支持物;2. 三角形上方线段为吊线及线缆A ,B 为分段标注的起始点为 A , B 两点之间的段长位: 米),应按 A -B 分a, b: 敷设线缆的型号及容量。
占用,斜线为现状已占用。
4.占用,斜线为现状已占用。
4.量。
;3.;4. L(单段标注;5. D 为吊线的程式;6.a ,b 〕为线缆的型号及容量2-46电缆分线箱2-47电缆壁完分线箱2-48电缆平衡套管2-49电缆加感套管2-50直埋线缆标石2-51更换2-52拆除2-53线缆割接符号2-54缩节线(延长线)2-55待建或规划线路2-56接图线(本页图纸内的上图)2-57接图线(本页图纸内的下图)2-58接图线(相邻图间)2-59通信线与电力线交越防护2-60指北针2-61室内走线架2-62室内走线槽道1. 画法: 画于通信线路上图的末端处,垂直于通信线;2. m 为字母及阿拉伯数字。

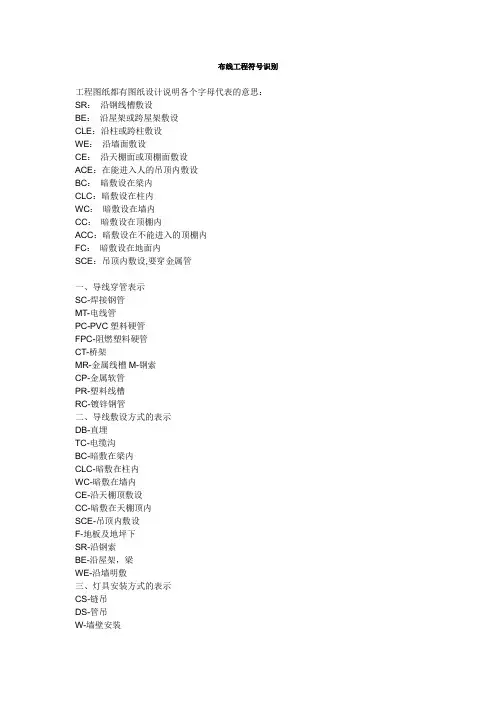

布线工程符号识别工程图纸都有图纸设计说明各个字母代表的意思:SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB 暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FC。

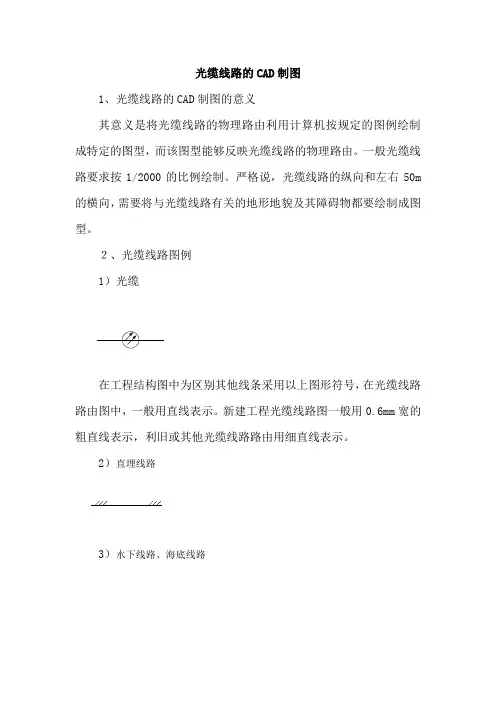

光缆线路的CAD制图1、光缆线路的CAD制图的意义其意义是将光缆线路的物理路由利用计算机按规定的图例绘制成特定的图型,而该图型能够反映光缆线路的物理路由。
一般光缆线路要求按1/2000的比例绘制。
严格说,光缆线路的纵向和左右50m 的横向,需要将与光缆线路有关的地形地貌及其障碍物都要绘制成图型。
2、光缆线路图例1)光缆在工程结构图中为区别其他线条采用以上图形符号,在光缆线路路由图中,一般用直线表示。
新建工程光缆线路图一般用0.6mm宽的粗直线表示,利旧或其他光缆线路路由用细直线表示。
2)直埋线路3)水下线路、海底线路4)架空线路工程中常用以下图例5)管道线路工程中常用以下图例6)其他3、光缆线路图的绘制电信工程光缆线路图的绘制是按1/2000比例,将光缆线路的物理路由按规定的图例绘制成特定的图型,而该图型能够反映光缆线路的物理路由。
现在按4种情况说明如下:①直埋光缆线路路由图的绘制②管道光缆线路路由图的绘制③架空光缆线路路由图的绘制④壁挂式光缆线路路由图的绘制4、绘图技巧1)复制,为提高绘制速度,有效的办法是将比较近视的图纸拷贝,将相同的保留,修改不相同的内容,可以提高速度。
这种情况,在原机房增加设备时只要将原设计的图纸电子版考来修改既可。
2)在绘制比例要求比较严格的图纸,建议采用矩阵方法。
我理解为图形数字化,也就是说,一个机房平面图,在测量好各中数字的情况下,根据数据,全部用矩阵方法绘制,其图形可以做到相当标准。
5、绘图要求1)工程出版正式设计时不但要电子版,还要出纸质文本,设计文本的纸质图纸一般是黑白图纸,特殊情况下也用彩色纸质图纸。
如果计算机绘图时用彩色线条表示,若用彩色打印机出版,图纸清晰,好看,但,出版费用昂贵,出版图纸大部分用黑白打印。
而打印在黑白纸质图纸上某些颜色的线条看上去很淡,无法表示清楚。
所以要求计算机在绘图时线条的表示均采用黑线条表示。
2)一般建筑方框、道路原有设备方框、利旧光(电)缆等线条用细线条表示,新建光(电)缆线路线条、设备方框线条用粗线条表示,粗线条一般规定为0.6mm宽线条即可,但打印出版时需要缩放的图纸,对有要求的线条需要调整到合适宽度。

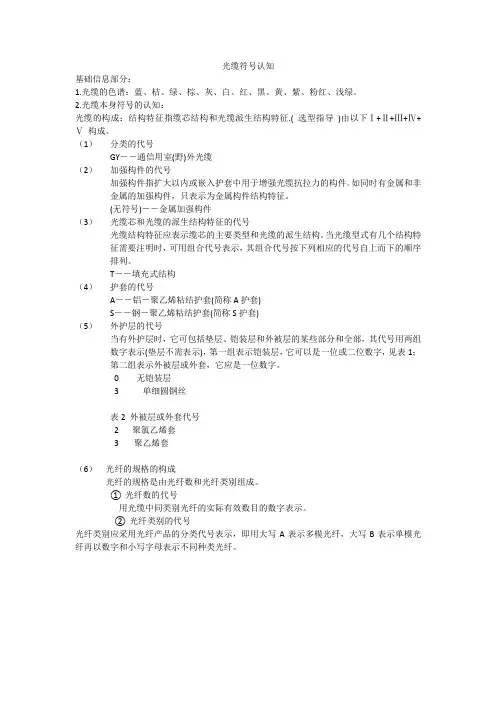

光缆符号认知
基础信息部分:
1.光缆的色谱:蓝、桔、绿、棕、灰、白、红、黑、黄、紫、粉红、浅绿。
2.光缆本身符号的认知:
光缆的构成:结构特征指缆芯结构和光缆派生结构特征.( 选型指导)由以下Ⅰ+Ⅱ+Ⅲ+Ⅳ+Ⅴ构成。
(1)分类的代号
GY――通信用室(野)外光缆
(2)加强构件的代号
加强构件指扩大以内或嵌入护套中用于增强光缆抗拉力的构件。
如同时有金属和非
金属的加强构件,只表示为金属构件结构特征。
(无符号)――金属加强构件
(3)光缆芯和光缆的派生结构特征的代号
光缆结构特征应表示缆芯的主要类型和光缆的派生结构。
当光缆型式有几个结构特
征需要注明时,可用组合代号表示,其组合代号按下列相应的代号自上而下的顺序
排列。
T――填充式结构
(4)护套的代号
A――铝―聚乙烯粘结护套(简称A护套)
S――钢―聚乙烯粘结护套(简称S护套)
(5)外护层的代号
当有外护层时,它可包括垫层、铠装层和外被层的某些部分和全部,其代号用两组
数字表示(垫层不需表示),第一组表示铠装层,它可以是一位或二位数字,见表1;
第二组表示外被层或外套,它应是一位数字。
0 无铠装层
3单细圆钢丝
表2 外被层或外套代号
2 聚氯乙烯套
3聚乙烯套
(6)光纤的规格的构成
光纤的规格是由光纤数和光纤类别组成。
①光纤数的代号
用光缆中同类别光纤的实际有效数目的数字表示。
②光纤类别的代号
光纤类别应采用光纤产品的分类代号表示,即用大写A表示多模光纤,大写B表示单模光纤再以数字和小写字母表示不同种类光纤。

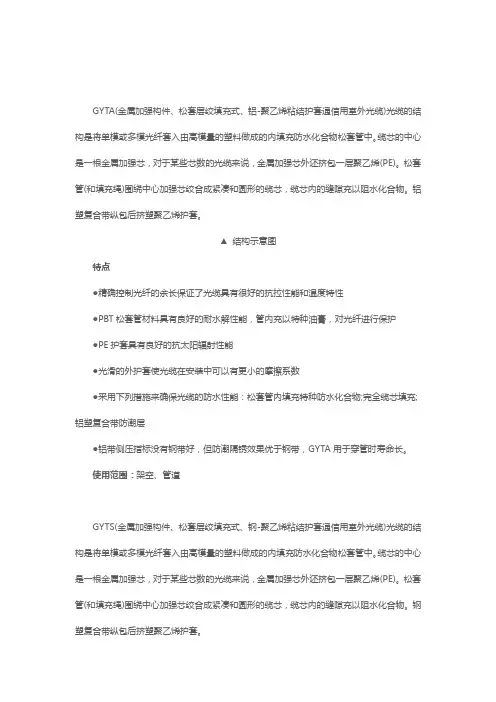

GYTA(金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。
缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还挤包一层聚乙烯(PE)。
松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水化合物。
铝塑复合带纵包后挤塑聚乙烯护套。
▲结构示意图特点●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐水解性能,管内充以特种油膏,对光纤进行保护●PE护套具有良好的抗太阳辐射性能●光滑的外护套使光缆在安装中可以有更小的摩擦系数●采用下列措施来确保光缆的防水性能:松套管内填充特种防水化合物;完全缆芯填充;铝塑复合带防潮层●铝带侧压指标没有钢带好,但防潮隔锈效果优于钢带,GYTA用于穿管时寿命长。
使用范围:架空、管道GYTS(金属加强构件、松套层绞填充式、钢-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。
缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还挤包一层聚乙烯(PE)。
松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水化合物。
钢塑复合带纵包后挤塑聚乙烯护套。
▲结构示意图特点:●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐水解性能,管内充以特种油膏,对光纤进行保护●钢-聚乙烯护套具有优良的抗压性能●光滑的外护套使光缆在安装中可以有更小的摩擦系数●PE护套具有良好的抗太阳辐射性能●采用下列措施来确保光缆的防水性能:松套管内填充特种防水化合物;完全缆芯填充、钢塑复合带防潮层。
使用范围:直埋GYTY53(金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。
光缆型号组成代号含义一分类GY 通信用室外(野外)光缆GM 通信用移动光缆GJ 通信用室(局)内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆二加强构件无金属加强构件F 非金属加强构件G 金属重型加强构件三光缆结构特性S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构无层绞式结构G 骨架槽结构X 缆中心管(被覆)结构T 填充式结构B 扁平结构Z 阻燃C 自承式四护套Y 聚乙烯V 聚氯乙烯F 氟塑料U 聚氨酯E 聚酯弹性体A 铝带-聚乙烯粘结护层S 钢带-聚乙烯粘结护层W 夹带钢丝的钢带-聚乙烯粘结护层L 铝G 钢Q 铅五外护层铠装层0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢丝外被层或护套1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管八光纤芯数直接由阿拉伯数字写出九光纤类别A 多模光纤B 单模光纤示例■光缆型号的构成光缆型号由光缆型式的代号和规格的代号构成,中间用一空格隔开。
■型式代号光缆的型式由五个部分组成,如下所示。
各部分均用代号表示。
1 分类的代号CY ---- 通信用室(野)外光缆2 加强构件的代号(无符号) ---- 金属加强构件F ---- 非金属加强构件3 结构特征的代号D ---- 光纤带状结构(无符号) ---- 光纤松套被覆结构J ---- 光纤紧套被覆结构(无符号) ---- 层绞结构G ---- 骨架槽结构X ---- 缆中心管(被覆)结构T ---- 油膏填写充式结构(无符号) ---- 干式阻水结构E ---- 护层椭圆截面C ---- 自承式结构B ---- 扁平形状Z ---- 阻燃结构4 护层的代号Y ---- 聚乙烯护套V----聚氯乙烯护套A----铝—聚乙烯粘结构护套(简称A护套)S----钢—聚乙烯粘结构护套(简称S护套)W----夹带平行钢丝的钢—聚乙烯粘结构护套(简称W护套)5 外护层的代号代号铠装层代号外被层或外套0无铠装层1纤维外被3单细圆钢丝3聚乙烯套5皱纹钢带4聚乙烯套加覆尼龙层■规格代号光缆的规格由光纤规格和导电芯线的有关规格组成,光纤和导电芯线规格之间用“+”号隔开。
通信光缆CAD绘图常见符号标注符号层绞式光缆(G.655光纤。
G.652光纤)GYTA、GYTS、GYTY53、GYTA53、GYFTY、GYTA53+33、GYTA54等从4~144芯。
中心束管式光缆(G.655光纤。
G.652光纤)GYXTW、GYXTS、GYXTY等从2~12芯。
带状光缆GYDXTW、GYDTA等从4~960芯光缆型号的编制方法型式由5个部分构成,各部分均用代号表示,如下图所示。
其中结构特征指缆芯结构和光缆派生结构特征。
ⅠⅡⅢⅣⅤ一、分类的代号GY,通信用室(野)外光缆二、加强构件的代号加强构件指扩大以内或嵌入护套中用于增强光缆抗拉力的构件。
如同时有金属和非金属的加强构件,只表示为金属构件结构特征。
(无符号),金属加强构件F,非金属加强构件三、光缆芯和光缆的派生结构特征的代号光缆结构特征应表示缆芯的主要类型和光缆的派生结构。
当光缆型式有几个结构特征需要注明时,可用组合代号表示,其组合代号按下列相应的代号自上而下的顺序排列。
D,光纤带结构S,光纤松套被覆结构J,光纤紧套被覆结构(无符号),层绞结构X,缆中心管(被覆)结构T,填充式结构C,自承式结构E,椭圆形状Z,阻燃结构四、护套的代号Y,聚乙烯护套V,聚氯乙烯护套A,铝—聚乙烯粘结护套(简称A护套)S,钢—聚乙烯粘结护套(简称S护套)W,夹带钢丝的钢—聚乙烯粘结护套(简称W护套)五、外护层的代号当有外护层时,它可包括垫层、铠装层和外被层的某些部分和全部,其代号用两组数字表示(垫层不需表示),第一组表示铠装层,它可以是一位或二位数字,第二组表示外被层或外套,它应是一位数字。
附录二:

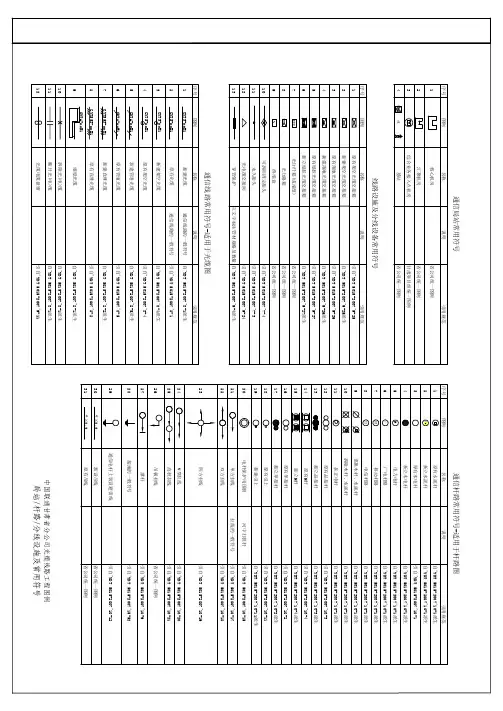

光缆线路图例及符号
表1地形地表
表2杆 路
表3路 由 图
表4维护图、线路图图例
表5管道 人孔
地下管路标注方法:A—材质B—个数C—孔数不D—长度
表6 标石
序号名
称图例
序
号
名
称
图例
1 直
线标石-
23
5
特殊
预留标石
Ω
26
2 转
角标石<
25 6
地下
障碍标石
×
23
3 接
头标石07
23
7
新增
直线标石
-
27+1
4 监
测标石08(J)
24
8
新增
接头标石
07+1
23+1
注:标石编号的规定如下:
1. 分子表示标石的不同类别,或同类别的序号,如表6中的3和4;分母表示一个中继段/转接段内总标石的编号。
2. 新增的直线标石或接头标石,分母用+1表示,且接头标石的分子用+1表示,如表中7和8。
