生产产品检验流程图

深圳市尊雅印刷有限公司文件编号ZY-3-42 版本/次A/1文件名称生产工艺及检验流程图生效日期2014-3-17页次2/6深圳市尊雅印刷有限公司文件编号ZY-3-42 版本/次A/1原辅材料(供应商)入库(原辅料仓) 切纸(印刷车间)拼版(版房)晒版(版房)洗/消版(版房)印刷(印刷车间)过油磨光(外发)过UV(光磨部)印油(印刷车间)过光/哑胶(光磨部)裱坑/双灰(裱纸部)粘盒(粘盒部)穿绳/鸡眼(粘盒部)模切(啤机部)包装(包装部)入库(成品仓)裱卡与烫金(外发)木样(外发)文件名称生产工艺及检验流程图生效日期2014-3-17页次3/6流程图设备及作业环境要求品质控制（责任）检验及试验作业指导书工序作业指导书操作规程及保养规范记录表格序号工序名称工序代号主要设备作业环境检查内容检测设备IQCIPQCFQC作业员1 进料检验1．防尘2．防强光3．防潮1．规格型号2．尺寸外观性能等3．纸质卷尺、游标卡尺●检验规范IQC进料检验报告2 入库1．外观包装2．数量、出货标签及相对应得产品标识等目测●仓储作业指导书仓库出入记录3 切纸B1 切纸机1．防尘2．湿度60%—80%1．外观2．尺寸3．纸型号4．纸规格5．纸纹1．钢尺2．目测●●切纸作业指导书切纸机操作规程切纸机保养规范切纸机保养记录深圳市尊雅印刷有限公司文件编号ZY-3-42 版本/次A/1文件名称生产工艺及检验流程图生效日期2014-3-17页次4/6流程图设备及作业环境要求品质控制（责任）检验及工序作操作规记录序号工序名称工序代号主要设备作业环境检查内容检测设备IQCIPQCFQC作业员试验作业指导书业指导书程及保养规范表格4 拼版A1 拼版台1．温度摄氏25度±5℃。

2．湿度60%-80%。

3．防强光。

4．防尘。

5．防燥。

6．通风。

1．规格型号2．网点3．内容4．尺寸、外观5．拼版位置6．拼版准确性1．放大镜2．钢尺3．目测●拼版作业指导书5 晒版A2 晒版机同上1．脏点2．掉网目测●晒版作业指导书晒版机操作规范晒版机保养记录6 洗版A3PS版显影液1．网点2．文字、图案3．外观目测●洗版作业指导书洗版操作规范PS版制版不良记录7 印刷B2 印刷机1．错版2．材质3．颜色4．文字稿5．套位、针位6．数量、外观7．规格、型号1．放大镜2．直尺3．色谱4．带表卡尺5．目测●●样版、制程首件印刷作业指导书印刷机操作规程印刷机保养规范1．印刷机保养记录2．生产日报表深圳市尊雅印刷有限公司文件编号ZY-3-42 版本/次A/1文件名称生产工艺及检验流程图生效日期2014-3-17页次5/6流程图设备及作业环境要求品质控制（责任）检验及试验作业指导书工序作业指导书操作规程及保养规范记录表格序号工序名称工序代号主要设备作业环境检查内容检测设备IQCIPQCFQC作业员深圳市尊雅印刷有限公司文件编号ZY-3-42 版本/次A/1文件名称生产工艺及检验流程图生效日期2014-3-17页次1/6流程图设备及作业环境要求品质控制（责任）检验及试验作业指导书工序作业指导书操作规程及保养规范记录表格序号工序名称工序代号主要设备作业环境检查内容检测设备IQCIPQCFQC作业员13 粘盒G1G2压铁防强光1．粘盒强度2．外观3．组装4．色位直尺●●样版粘盒作业指导书粘盒操作规范生产日报表14 FQC 1．外观2．内容3．颜色4．组装目测●检验规范检验规范成品检验报告15 包装H 1．外观2．数量3．尺寸4．标签1．直尺2．目测●●包装作业指导书包装操作规程生产日报表1．1．17 入库I 1．数量2．标识3．标签与实物一致目测●仓储作业指导书出货成品入库单、库存成品入库单。

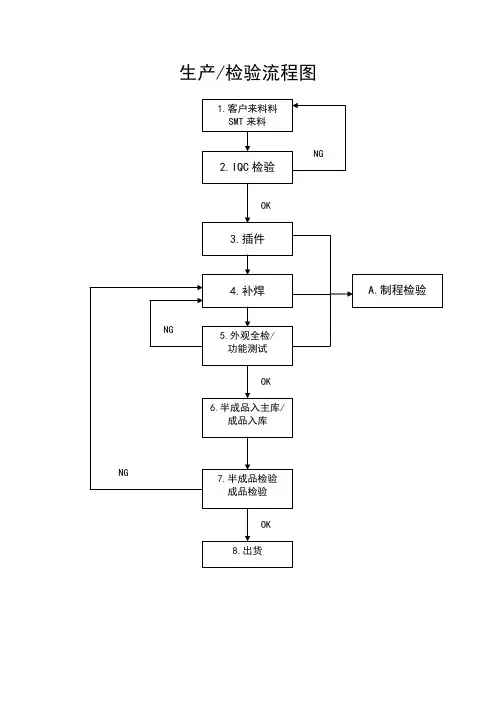

生产/检验流程图解释：1.客户来料/SMT来料客户来料：客人提供订单所需材料SMT来料：SMT车间所交PACB半成品（包括贴片 AI）2.IQC检验IQC对客户来料及SMT车间所交PCABA半成品进行检验。

检验OK则上线使用，检验NG时则开出IQC来料异常单，知会客户或者SMT车间处理。

3.插件制造部门（插件拉）根据客户样品/BOM清单/IPQC确认首件进行插件动作。

4.补焊制造部门（补焊拉）按相关客户要求，公司内部品质要求进行补焊动作。

5.外观总检/功能测试制造部门（补焊拉）按相关客户要求，公司内部品质要求进行外观总检/功能测试动作。

A．制程检验是指产品从物料投入生产到产品最终包装过程的品质控制。

在这生产过程中，产线拉长或者制程检验人员，当产品不良率超过3%时，需立即开出制程品质异常单，知会相关单位进行原因分析并提出可行性改善对策。

6.半成品入库/成品入库半成品/成品在经过以上生产流程及品质检验流程OK后。

可安排入库动作。

步骤：一、产线开出半成品/成品入库单，并在产品外箱上贴上标签（包括成品订单号/机种/批量/实际数量/日期等等相关讯息）。

二、将半成品/成品拖至品保指定待验区。

三、将半成品/成品入库单转交给品保相关检验人员（OQC检验员）。

7.半成品/成品检验品保OQC检验人员根据制造部门提供的半成品/成品入库单，AQL抽样水准/半成品/成品检验规范进行检验。

检验OK则在半成品/成品入库单上签字确认加盖品保检验PASS章，并在产品包装箱上贴附PASS标签。

检验NG时，则及时开出成品检验异常单。

知会制造部门确认动作，如是功能时，转工程分析具体不良原因。

制造部门确认相关不良品及不良现象后，需进行重工动作。

IPQC（制程检验人员）追综重工效果8.出货半成品/成品检验OK后，按客户需求日期出货。

核准：审核：制定：相关人员签字：。

产品质量检验流程图产品质量检验流程图一、目的本流程图旨在明确产品质量检验的全过程，确保产品质量符合规定要求，以便公司在各个业务环节中有效控制和管理工作质量。

二、流程图1、原材料检验（1）采购部门根据需求进行原材料采购，并建立采购档案。

（2）原材料到货后，质量检验部门进行抽样检验，合格后方可入库。

（3）入库的原材料需进行标识，记录相关信息，保证可追溯性。

2、半成品检验（1）生产部门根据生产计划进行半成品生产。

（2）质量检验部门对半成品进行抽样检验，合格后方可进入下一道工序。

（3）对不合格的半成品，质量检验部门需出具不合格报告，并跟踪处理结果。

3、成品检验（1）生产部门完成成品生产后，将产品提交给质量检验部门进行成品检验。

（2）质量检验部门按抽样方案进行抽样检验，并出具检验报告。

（3）检验报告需记录详细信息，包括产品名称、规格、数量、检验日期、检验人员等。

4、不合格处理（1）若在检验过程中发现不合格品，质量检验部门需立即通知相关部门。

（2）相关部门需对不合格品进行评估，决定是否让步接收、返工或报废等处理措施。

（3）质量检验部门对处理结果进行跟踪，确保措施有效。

5、质量数据分析（1）质量检验部门定期收集检验数据，进行质量数据分析。

（2）根据数据分析结果，找出产品质量存在的问题和改进的空间，制定相应的改进措施。

（3）将质量数据分析结果反馈给相关部门，促进持续改进。

6、质量体系改进（1）根据质量数据分析结果和改进措施，对公司的质量管理体系进行评估和完善。

（2）对质量管理体系的改进需经过试运行和验证，确保改进的有效性。

（3）持续关注质量管理体系的运行情况，进行监控和调整，以提高公司的整体质量管理水平。

三、流程图说明本流程图旨在清晰地描述产品质量检验的过程，确保产品质量符合规定要求。

各个步骤紧密相连，形成一体化的质量检验流程。

在实际操作中，可根据具体情况对流程进行调整和优化。

总结：本流程图明确了产品质量检验的全过程，包括原材料检验、半成品检验、成品检验、不合格处理、质量数据分析和质量体系改进等环节。

文件制修订记录1.0目的为了有效测量与监控产品从进料、制程、成品及出货各阶段检验作业能始终符合产品工程规范的各项要求。

2.0范围:适用于品管IQC、IPQC、QA过程作业。

3.0权责:3.1品管部：负责各阶段品质检验的执行、标识、追溯的管理、实际验货。

3.2工程部：产品作业标准的制定与检查。

3.3生产部：依生产计划、工程标准、验收标准执行生产作业。

3.4业务部：依订单需求验收出货数量。

3.5资材部：采购物料的外部联络。

4.0定义:无5.0作业内容:5.1进料检验5.1.1收料5.1.1.1供应商依据采购订单交货到公司仓库。

5.1.1.2仓管依据采购订单核对送货单是否一致，如若不符则退货并要求供应商重新交货，符合则点收数量并开出[进货单]。

5.1.1.3仓管将[进货单]连同要求供应商提供的相关文件(如材质报告、检验报告、测试报告等)交品管部，通知IQC进行检验。

5.1.1.4检验参照依据AQL表或依客户端需求作抽样检验。

5.1.1.5品管部IQC接到[进货单]后对供应商所提供的文件进行验证，（有法规环保类要求的产品必须依客户指定或经国家认可有检测能力机构出具的测试报告，如“SGS报告”等）；品管部可以根据批量大小、价值贵重程度来对供应商所提供产品的材质进行一次确认。

5.1.1.5下列几项物料必须由品管部进料检验：a)生产性原材料。

b)外发加工产品。

c)包装材料等。

5.1.2需应用下列一种或多种方法进行验收、检验5.1.2.1接收检验及测试：a)核对材质证明(限自购原材料，样品或来料加工产品可不需要提供材质证明)，核对供应商提供的相关文件。

b)依《检验标准书》逐项检验与填写[进料检验报告]，无《检验标准书》时，依图面求或样板检验，检验结果可直接记录于[进料检验报告]上。

c)凡属客户提供来料进行加工，如无图面，依据客户提供的规格进行检验；如既无规格又无图面，IQC只针对其外观进行检验并记录于[进料检验报告]上。

产品检验管理工作流程图及标准（一）产成品检验管理工作流程图部门名称 层次部门 节点厂长 A生产技术部 3 主管厂长 B流程名称 概要 中心化验室C产成品检验管理工作流程产成品检验生产技术部生产单位DE1开始2自检3检验检验报中心化验室检验4检验结果编制报表5发现问题分析处理配合处理并记录6审批7 8 910审批 审批是否降价销售 是通知销售处降价销售 否返回流程重大问题召开会议组织生产 参加11审批12审批原因措施 结束原因措施（二）产成品检验工作流程标准任务名称 检验过程问题判定降价销售需返回流 程重大问题 处理节点E2 E3 D3 C3C4 D4 C5 D5 E5D6 D7D8 E8D9 B9 D10 E10 D11 E11任务程序、重点、标准 程序 ☆ 生产单位对产品进行自检 ☆ 中心化验室按要求对成品进行检验 ☆ 生产技术部对成品质量进行监督检验 重点 ☆ 产品的检验 标准 ☆ 做到及时、准确 程序 ☆ 中心化验室检对产品进行检验，并将检验结果报生产技术部 ☆ 检验结果出现问题由生产技术部分析处理，生产单位配合处理 重点 ☆ 分析处理问题 标准 ☆ 及时、准确提出处理意见 程序 ☆ 判断产成品是否可以降价销售，写出处理意见 ☆ 可以降价销售的产品，经领导审批后，交销售处进行降价销售 重点 ☆ 判断是否进行降价处理 标准 ☆ 及时、准确的提出处理方案 程序 ☆ 不能降价处理的，采取返回流程处理 ☆ 生产技术部提出下发返回流程处理方案，生产单位组织实施 重点 ☆ 返回流程处理方案 标准 ☆ 做到及时、准确、可行 程序 ☆ 产品出现重大质量问题时，报主管厂长审批后，由生产技术部 组织召开会议，分析原因，提出整改措施。

☆ 生产技术部、生产单位有关人员参加会议，提出意见 ☆ 生产技术部起草会议报告，报主管厂长、厂长审核通过 重点 ☆ 产品重大问题的处理 标准 ☆ 及时、有效地解决产品重大问题时限 按规定 按规定依情况 即时1 个工作日内 即时依情况 1 个工作日内相关资料 《生产管理制度》 ISO9001 质量管理体系文件《生产管理制度》 ISO9001 质量管理体系文件《生产管理制度》《生产管理制度》生产管理制度 ISO9001 质量管理体系文件。

.;.深圳市尊雅印刷有限公司文件编号ZY-3-42 版本A/1/次文件名称生产工艺及检验流程图生效日期2014-3-17页次2/6;.;.深圳市尊雅印刷有限公司文件编号ZY-3-42 版本/次A/1文件名称生产工艺及检验流程图生效日期2014-3-17页次3/6流程图设备及作业环境要求品质控制（责任）检验及试验作业指导书工序作业指导书操作规程及保养规范记录表格序号工序名称工序代号主要设备作业环境检查内容检测设备IQCIPQCFQC作业员1 进料检验1．防尘2．防强光3．防潮1．规格型号2．尺寸外观性能等3．纸质卷尺、游标卡尺●检验规范IQC进料检验报告2 入库1．外观包装2．数量、出货标签及相对应的产品标识等目测●仓储作业指导书仓库出入记录;.3 切纸B1 切纸机1．防尘2．湿度60%—80%1．外观2．尺寸3．纸型号4．纸规格5．纸纹1．钢尺2．目测●●切纸作业指导书切纸机操作规程切纸机保养规范切纸机保养记录深圳市尊雅印刷有限公司文件编号ZY-3-42 版本/次A/1文件名称生产工艺及检验流程图生效日期2014-3-17页次4/6流程图设备及作业环境要求品质控制（责任）检验及试验作业指导书工序作业指导书操作规程及保养规范记录表格序号工序名称工序代号主要设备作业环境检查内容检测设备IQCIPQCFQC作业员4 拼版A1 拼版台1．温度摄氏25度±5℃。

2．湿度60%-80%。

3．防强光。

4．防尘。

5．防燥。

6．通风。

1．规格型号2．网点3．内容4．尺寸、外观5．拼版位置6．拼版准确性1．放大镜2．钢尺3．目测●拼版作业指导书5 晒版A2 晒版机同上1．脏点2．掉网目测●晒版作业指导书晒版机操作规范晒版机保养记录;.6 洗版A3PS版显影液1．网点2．文字、图案3．外观目测●洗版作业指导书洗版操作规范PS版制版不良记录7 印刷B2 印刷机1．错版2．材质3．颜色4．文字稿5．套位、针位6．数量、外观7．规格、型号1．放大镜2．直尺3．色谱4．带表卡尺5．目测●●样版、制程首件印刷作业指导书印刷机操作规程印刷机保养规范1．印刷机保养记录2．生产日报表深圳市尊雅印刷有限公司文件编号ZY-3-42 版本/次A/1文件名称生产工艺及检验流程图生效日期2014-3-17页次5/6流程图设备及作业环境要求品质控制（责任）检验及试验作业指导书工序作业指导书操作规程及保养规范记录表格序号工序名称工序代号主要设备作业环境检查内容检测设备IQCIPQCFQC作业员8 IPQC 1．外观2．内容3．颜色4．套位、针位5．规格、型号6．数量目测●检验规范检验规范制程检验报告;.;.深圳市尊雅印刷有限公司文件编号ZY-3-42 版本/次A/1文件名称生产工艺及检验流程图生效日期2014-3-17页次1/6流程图设备及作业环境要求品质控制（责任）检验及试验作业指导书工序作业指导书操作规程及保养规范记录表格序号工序名称工序代号主要设备作业环境检查内容检测设备IQCIPQCFQC作业员13 粘盒G1G2压铁防强光1．粘盒强度2．外观3．组装4．色位直尺●●样版粘盒作业指导书粘盒操作规范生产日报表14 FQC 1．外观2．内容3．颜色4．组装目测●检验规范检验规范成品检验报告15 包装H 1．外观2．数量3．尺寸4．标签1．直尺2．目测●●包装作业指导书包装操作规程生产日报表1．1．17 入库I 1．数量2．标识3．标签与实物一致目测●仓储作业指导书出货成品入库单、库存成品入库单;.。

O南通舟舰扳金有限公司部门输入
技术部1.提供《检验指导书》或
《加工工艺文件》；
生产部 2.操作者首件报检；
生产部8.操作看首件检验合格后
方可进行工序内批
9.操作者本工序完成后报
检验员检验：
产品加工过程检验工作流程图部门输出
iS
检
质检部
3.检验员对报检首件进行检验；检验员根
据检验结果填写《检验记录》«《不
合格品通知单》；
质检部
生产部
技术部
4.质检部根据实际情况判断该起质量问
题能够进行现场处理；
5.对不能现场处理的质量问題所对应的
不合格品进行标识，并隔离摆放；
6.质检部翅知相关部门开展不合格品评
审工作；
7.质检部对能够现场处理的质量问題进
行嘶处理，并形成换
质检部
10.检验员进行转工^检验，对转工不合
格品转到步骤4执行，对转工序合格
转到步骤11执行；
11.对加工未结束的半成品继续进行下一
工序首件报检；对加工完成的成品转
到步骤12进行成品检验；
部门产品加工过程检验工作流程图生产部12.车间提出成品报检;
部门输出
质检部
13.检验员对产成品进行检
验，并将结果填写《成品检脸
记录》；对不合格成品按照步
廉4 执行；
质检部
仓库
14.检验员对检验合格的成品
粘贴标签，并通知仓库
入库8
质检部
15.每两月组织各相关部门对
产品加工过程中出现的
不合格记录的统计进行
分析.
质检部
2016年2月1日。
