第1章自动控制的一般概念1.1复习笔记本章内容主要是经典控制理论中一些基本的概念，一般不会单独考查。

一、自动控制的基本原理与方式1．反馈控制方式反馈控制方式的主要特点是：（1）闭环负反馈控制，即按偏差进行调节；（2）抗干扰性好，控制精度高；（3）系统参数应适当选择，否则可能不能正常工作。

2．开环控制方式开环控制方式可以分为按给定量控制和按扰动控制两种方式，其特点是：（1）无法通过偏差对输出进行调节；（2）抗干扰能力差，适用于精度要求不高或扰动较小的情况。

3．复合控制方式复合控制即开环控制和闭环控制相结合。

二、自动控制系统的分类根据系统性能可将自动控制系统按线性与非线性、连续和离散、定常和时变三个维度进行分类，本书主要介绍了线性连续控制系统、线性定常离散控制系统和非线性控制系统的性能分析。

三、对自动控制系统的基本要求1．基本要求的提法稳定性、快速性和准确性。

2．典型外作用（1）阶跃函数阶跃函数的数学表达式为：0,0(),0t f t R t <⎧⎪=⎨≥⎪⎩（2）斜坡函数斜坡函数的数学表达式为：0,0(),0t f t Rt t <⎧⎪=⎨≥⎪⎩（3）脉冲函数脉冲函数定义为：0000()lim [1()1()]t A f t t t t t →=--（4）正弦函数正弦函数的数学表达式为：f t A tωϕ=-()sin()式中，A为正弦函数的振幅；ω＝2πf为正弦函数的角频率；φ为初始相角。

1.2课后习题详解1-1图1-2-1是液位自动控制系统原理示意图。

在任意情况下，希望液面高度c维持不变，试说明系统工作原理并画出系统方块图。

图1-2-1液位自动控制系统原理图解：当Q1≠Q2时，液面高度的变化。

例如，c增加时，浮子升高，使电位器电刷下移，产生控制电压，驱动电动机通过减速器减小阀门开度，使进入水箱的流量减少。

反之，当c 减小时，则系统会自动增大阀门开度，加大流入水量，使液位升到给定高度c。

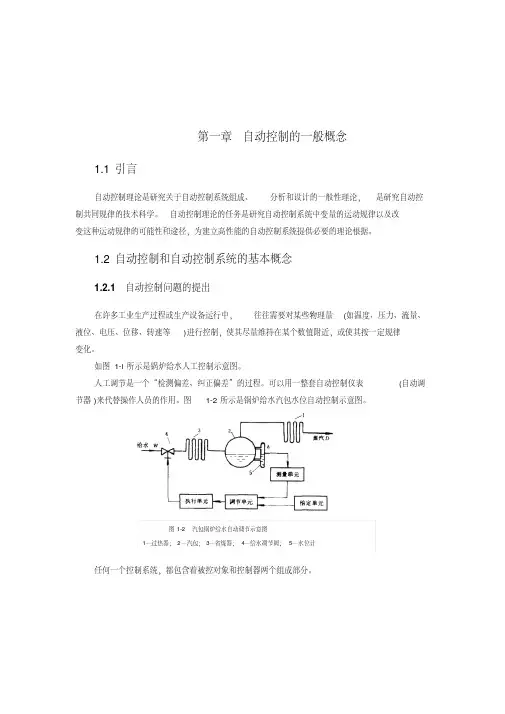

第一章自动控制的一般概念1.1 引言自动控制理论是研究关于自动控制系统组成、分析和设计的一般性理论，是研究自动控制共同规律的技术科学。

自动控制理论的任务是研究自动控制系统中变量的运动规律以及改变这种运动规律的可能性和途径，为建立高性能的自动控制系统提供必要的理论根据。

1.2 自动控制和自动控制系统的基本概念1.2.1自动控制问题的提出在许多工业生产过程或生产设备运行中，往往需要对某些物理量(如温度、压力、流量、液位、电压、位移、转速等)进行控制，使其尽量维持在某个数值附近，或使其按一定规律变化。

如图1-l所示是锅炉给水人工控制示意图。

人工调节是一个“检测偏差、纠正偏差”的过程。

可以用一整套自动控制仪表(自动调节器)来代替操作人员的作用。

图1-2所示是锅炉给水汽包水位自动控制示意图。

图1-2 汽包锅炉给水自动调节示意图1—过热器；2—汽包；3—省煤器；4—给水凋节阀；5—水位计任何一个控制系统，都包含着被控对象和控制器两个组成部分。

1.2.2 开环控制系统常见的控制方式有三种：开环控制、闭环控制和复合控制。

系统的控制输入不受输出影响的控制系统称为开环控制系统。

图1-3所示的烘箱温度控制系统是一个开环控制系统。

烘箱是被控对象，烘箱的温度是被控量，也称为系统输出量。

开关设定位置为系统的给定量或输入量，电阻及加热元件可看成是调压器（控制器）。

该系统中只有输入量对输出量的单向控制作用，输出量对输入量没有任何影响和联系。

烘箱温度开环控制系统可用图1-4所示的方框图表示。

1.2.3 闭环控制系统在图1-3所示的烘箱温度开环控制系统中，加入一些装置，构成了如图1-5所示的烘箱温度闭环控制系统。

系统中，烘箱是被控对象，炉温是被控量，给定量是由给定电位器设定的电压r u (表征烘箱温度的希望值)。

系统方框图如图1-6所示。

通常，把从系统输入量到输出量之间的通道称为前向通道；从输出量到反馈信号之间的通道称为反馈通道。

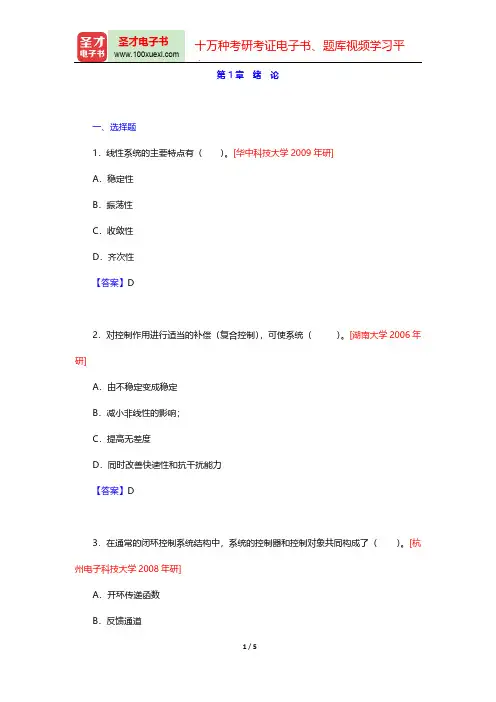

第1章　绪　论一、选择题1．线性系统的主要特点有（）。

[华中科技大学2009年研]A．稳定性B．振荡性C．收敛性D．齐次性【答案】D2．对控制作用进行适当的补偿（复合控制），可使系统（）。

[湖南大学2006年研]A．由不稳定变成稳定B．减小非线性的影响；C．提高无差度D．同时改善快速性和抗干扰能力【答案】D3．在通常的闭环控制系统结构中，系统的控制器和控制对象共同构成了（）。

[杭州电子科技大学2008年研]A．开环传递函数B．反馈通道C．前向通道D．闭环传递函数【答案】C二、填空题1．自动控制系统按给定信号的类型可分为______系统和______系统。

[燕山大学研]【答案】连续系统；离散系统2．自动控制系统性能好坏的三个方面为：______。

[燕山大学研]【答案】稳定性，快速性，准确性。

3．自动控制系统对输入信号的响应，一般都包含两个分量，即一个是______，另一个是______分量。

[华南理工大学2006年研]【答案】稳态；瞬态4．最常用的补偿方法是______和______。

[湖南大学2006年研]【答案】按扰动补偿；按输入补偿三、问答题1．何谓自动控制？开环控制和闭环控制各具有什么样的特点？[华南理工大学研]答：（1）自动控制：在无人直接参与下，利用控制装置操纵被控对象，使被控量等于给定量。

（2）开环控制特点：开环控制是按给定值控制，控制方式比较简单，但控制精度受到原理上的限制。

（3）闭环控制特点：闭环控制为偏差控制，可以使反馈回路中的干扰信号得到抑制，因而控制精度较高，但闭环控制有可能使系统不稳定。

2．在经典控制理论中，负反馈控制是一种最基本的控制方式，也是一种常用的校正方式，试举例论述采用负反馈控制的优点。

[南开大学研]答：负反馈的特点可以从“负”字上得到很好的理解，它主要是通过输入、输出之间的差值作用于控制系统的其他部分。

这个差值就反映了我们要求的输出和实际的输出之间的差别。

控制器的控制策略是不停减小这个差值，以使差值变小。
