GIS超声波局部放电检测技术的应用分析随着电力设备的迅速发展，高压电力输配电设备的绝缘失效问题日益突出，尤其是在高压气体绝缘开关设备中，局部放电问题成为了一个十分严重的隐患。
局部放电不仅会导致设备的绝缘性能下降，甚至引发设备的故障和损坏，给电力系统的安全稳定和可靠性带来了严重影响。
为了及时发现和解决这一问题，需要借助先进的检测技术，而GIS超声波局部放电检测技术正是其中的一种。
本文将对GIS超声波局部放电检测技术的应用进行分析，旨在为相关领域的研究和实践提供一定的参考价值。
一、GIS超声波局部放电检测技术概述GIS（Gas Insulated Switchgear）超声波局部放电检测技术是一种利用超声波传感器对GIS设备进行实时和在线监测的技术。
该技术通过捕获和分析设备内部的超声波信号，可以有效检测设备中存在的局部放电现象，实现对设备绝缘状态的可靠评估。
与传统的局部放电检测技术相比，GIS超声波局部放电检测技术具有响应速度快、检测精度高、操作简便等优点，被广泛应用于电力系统和设备的绝缘状态监测和故障诊断中。
二、GIS超声波局部放电检测技术的应用分析1. 技术原理GIS超声波局部放电检测技术的基本原理是利用超声波传感器对GIS设备内部的超声波信号进行捕获和分析。
当GIS设备中存在局部放电时，放电产生的电磁波和机械波会引起设备内部气体的震荡和位移，产生特定频率和振幅的超声波信号。
通过超声波传感器实时监测设备内部的超声波信号，并利用信号处理和分析技术进行特征提取和识别，可以准确判断设备是否存在局部放电现象，进而评估设备的绝缘状态和健康状况。
2. 技术优势GIS超声波局部放电检测技术相比传统的局部放电检测技术具有如下优势：（1）高灵敏度：超声波传感器可以实时捕获微弱的超声波信号，对设备内部的局部放电活动具有高灵敏度，能够及时发现绝缘失效问题；（2）在线监测：技术可以实现对GIS设备的实时和在线监测，无需停机维护，不影响设备的正常运行；（3）检测精度高：通过对超声波信号的特征提取和分析，可以准确识别不同类型的局部放电活动，并对设备的绝缘状态进行可靠评估；（4）操作简便：技术操作简便，无需复杂的设备和环境条件，适用于不同类型的GIS 设备和实际工作场景。

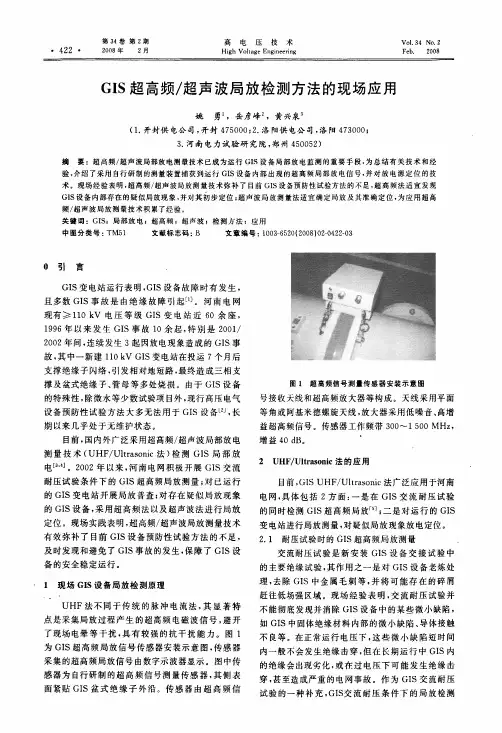

超高频和超声波联合法在运行GIS设备局放检测中的应用本文主要介绍了GIS局放产生的原因、现阶段检测局放用到的几种方法及各自优缺点，介绍了超高频和超声波联合检查法的基本原理及步骤。
标签：GIS局放超高频超声波联合检测1 概述近年来，随着电力工业对可靠性要求的提高、社会发展对资源节约要求的提高以及电力市场对降低运行费用要求的提高等方面的原因，GIS变电站的数量不断增加。
由于其危险性大，结构复杂，造价高，因此其故障后果是很严重的。
经过多年统计研究证明，GIS设备的故障中以绝缘故障为主。
而设备的局放往往是绝缘性故障的表现形式及其先兆，局放使得SF6气体分解，影响电场分布，使电场发生畸变，腐蚀绝缘材料。
因此，局放的检测是减少GIS设备故障的有效手段。
2 GIS局放产生的原因GIS中有可能出现的主要绝缘缺陷可以总结为以下几个方面：①自身固有缺陷，包括由于制造不良或安装损坏等造成的导体和外壳内表面上的金属突起，以及在固体绝缘表面上的金属微粒。
其中，金属突起会导致毛刺而且毛刺较尖。
在工频状态下是不会被击穿的，但是在快速电压冲击、快速暂态过电压条件下却很危险。
②绝缘子在制造过程中可能产生的内部空隙或是由于实验闪络引起的表面痕迹，此外还包括由于金属电极与环氧树脂的收缩系数的不同而形成气泡或空隙。
这些GIS设备的绝缘缺陷很有可能会在GIS设备中产生局部放电甚至会腐蚀绝缘材料，并最后导致绝缘击穿。
③传导部分的接触不良。
比如说静电屏蔽还有其它浮动部件。
这个原因产生的放电可能性非常大，但是通常都易于检测。
④GIS的自由金属微粒。
金属微粒是GIS中最普遍的微粒，它有积累电荷的能力。
在制造、装配以及运行中均有可能产生。
金属微粒在交流电压场的影响下会移动，一般情况下运动与放电的可能性是随机的。
放电最可能在靠近高压导体但并没有接触时发生，且放电可能性比为固定物的同样微粒高10倍左右。
3 可用于GIS设备局放检测的方法及其优缺点对局放研究的结果表明，局部放电发生时会有物理的、化学的、电的效应，原理上讲，任何一种现象都可用来揭示局放现象。
- 1 -高 新 技 术０ 引言随着特高压及智能电网的不断发展，GIS（气体绝缘金属封闭组合电器）变电站也越来越普及。
与常规敞开式变电站相比，GIS 设备紧凑占地少、可靠性高、例行检修试验工作少，但GIS 内部一旦出现局部放电，极易发展成绝缘缺陷，同时由于其紧凑的设计，导致停电检修试验工作量较大且所需的时间也会较长。
因此，对GIS 设备开展带电检测工作，及时发现并跟踪其内部疑似信号，实时掌握GIS 运行情况，预防发生事故，是当下主流的检测方向。
目前，主流的GIS 局部放电检测方法有超声波法、特高频法。
其中AE （超声波）法是通过安装在外壳上的超声波探头检测GIS 设备产生局部放电时所伴随产生的声音振动信号；UHF （特高频）法是利用传感器检测GIS 设备产生局部放电时伴随产生的电磁波信号，同时由于其频段的不同，因此能避开生活中常见的电磁干扰，抗干扰能力较强。
现阶段各供电公司的超声及特高频带电测试工作还处于初级阶段，目前主要致力于收集，研究现场测试的典型局放信号，对现场超声-特高频联合分析诊断研究得较少。
该文同时利用超声（AE）探测器和特高频（UHF）传感器，对运行的GIS 设备进行连续的检测。
虽然2种检测方法在原理及频段上不尽相同，但在检测过程中均可能存在一定的干扰信号，而由于干扰信号可能与真实的局部放电信号具有相似的特性，二者可能同时夹杂出现，如果现场仅使用一种传感器进行检测，可能出现难以区分排除的情况，未能真实地反映实际检测情况。
因此，通过分析比较2种不同的检测信号，能够有效分辨并排除外部干扰信号，同时对真实信号进行进一步地分析，提升检测可信度同，为现场测试人员提供一定的依据。
１ ＧＩＳ局放超声／特高频检测原理１．１ 超声检测原理经实践证明，GIS 设备内发生局部放电时，往往会伴随产生振动及声波信号。
在正常状态下，设备放电点周围的介质、电场应力等处于平衡的状态。
当发生局部放电时，在产生的电荷的快速释放或迁移作用下，这种相对平衡的状态会遭到破坏，导致介质周围出现振荡变化过程。
