GIS设备超声波局部放电检测方法评估GIS设备超声波局部放电检测方法评估超声波局部放电检测方法是一种利用超声波技术来检测GIS设备中的局部放电问题的方法。
下面将按照步骤思维的方式，对这种检测方法进行评估。
步骤1：确定检测目标和需求首先，需要明确我们的检测目标是GIS设备中的局部放电问题，并确定我们的检测需求，比如检测的准确度、检测速度和可靠性等。
步骤2：理解超声波局部放电检测原理接下来，需要深入了解超声波局部放电检测的原理。
超声波局部放电检测是通过发射超声波脉冲到GIS设备中，当波脉冲遇到局部放电时，会发生反射，通过接收反射的波脉冲并分析其特征，可以判断是否存在局部放电问题。
步骤3：选择合适的超声波检测设备在进行超声波局部放电检测之前，需要选择合适的超声波检测设备。
这些设备通常包括超声波发射器、接收器和分析软件等。
选择合适的设备需要考虑设备的灵敏度、分辨率和可操作性等因素。
步骤4：准备检测场景和设备在进行超声波局部放电检测之前，需要准备好检测场景和GIS设备。
检测场景应符合实际工作环境，确保检测结果的准确性。
同时，GIS设备应处于正常工作状态，以便准确检测局部放电问题。
步骤5：设置检测参数和位置在进行超声波局部放电检测之前，需要设置合适的检测参数和位置。
检测参数包括超声波的频率、脉冲宽度和增益等，这些参数需要根据具体情况进行调整。
同时，需要确定检测位置，即在GIS设备中的哪些部位进行检测。
步骤6：进行超声波局部放电检测在设置好检测参数和位置后，可以开始进行超声波局部放电检测。
通过将超声波发射到GIS设备中，并接收反射波脉冲，可以获取相关数据。
然后，使用分析软件对这些数据进行处理和分析，以判断是否存在局部放电问题。
步骤7：评估检测结果最后，需要对超声波局部放电检测的结果进行评估。
评估可以通过与其他手段进行对比，如红外热像仪检测或电流变压器检测等。
同时，还可以根据检测结果的准确度和可靠性来评估超声波局部放电检测方法的优势和不足之处。
GIS超声波局部放电检测技术的应用分析随着电力设备的迅速发展，高压电力输配电设备的绝缘失效问题日益突出，尤其是在高压气体绝缘开关设备中，局部放电问题成为了一个十分严重的隐患。
局部放电不仅会导致设备的绝缘性能下降，甚至引发设备的故障和损坏，给电力系统的安全稳定和可靠性带来了严重影响。
为了及时发现和解决这一问题，需要借助先进的检测技术，而GIS超声波局部放电检测技术正是其中的一种。
本文将对GIS超声波局部放电检测技术的应用进行分析，旨在为相关领域的研究和实践提供一定的参考价值。
一、GIS超声波局部放电检测技术概述GIS（Gas Insulated Switchgear）超声波局部放电检测技术是一种利用超声波传感器对GIS设备进行实时和在线监测的技术。
该技术通过捕获和分析设备内部的超声波信号，可以有效检测设备中存在的局部放电现象，实现对设备绝缘状态的可靠评估。
与传统的局部放电检测技术相比，GIS超声波局部放电检测技术具有响应速度快、检测精度高、操作简便等优点，被广泛应用于电力系统和设备的绝缘状态监测和故障诊断中。
二、GIS超声波局部放电检测技术的应用分析1. 技术原理GIS超声波局部放电检测技术的基本原理是利用超声波传感器对GIS设备内部的超声波信号进行捕获和分析。
当GIS设备中存在局部放电时，放电产生的电磁波和机械波会引起设备内部气体的震荡和位移，产生特定频率和振幅的超声波信号。
通过超声波传感器实时监测设备内部的超声波信号，并利用信号处理和分析技术进行特征提取和识别，可以准确判断设备是否存在局部放电现象，进而评估设备的绝缘状态和健康状况。
2. 技术优势GIS超声波局部放电检测技术相比传统的局部放电检测技术具有如下优势：（1）高灵敏度：超声波传感器可以实时捕获微弱的超声波信号，对设备内部的局部放电活动具有高灵敏度，能够及时发现绝缘失效问题；（2）在线监测：技术可以实现对GIS设备的实时和在线监测，无需停机维护，不影响设备的正常运行；（3）检测精度高：通过对超声波信号的特征提取和分析，可以准确识别不同类型的局部放电活动，并对设备的绝缘状态进行可靠评估；（4）操作简便：技术操作简便，无需复杂的设备和环境条件，适用于不同类型的GIS 设备和实际工作场景。
2超声传感器2.1超声传感器（ultrasonic sensor）的简介与原理定义：利用超声波检测技术，将感受的被测量转换成可用输出信号的传感器。
简介：超声波传感器是利用超声波的特性研制而成的传感器。
超声波是一种振动频率高于声波的机械波，由换能晶片在电压的激励下发生振动产生的，它具有频率高、波长短、绕射现象小，特别是方向性好、能够成为射线而定向传播等特点。
超声波对液体、固体的穿透本领很大，尤其是在阳光不透明的固体中，它可穿透几十米的深度。
超声波碰到杂质或分界面会产生显著反射形成反射成回波，碰到活动物体能产生多普勒效应。
因此超声波检测广泛应用在工业、国防、生物医学等方面。
以超声波作为检测手段，必须产生超声波和接收超声波。
完成这种功能的装置就是超声波传感器，习惯上称为超声换能器，或者超声探头。
以超声波作为检测手段，必须产生超声波和接收超声波。
完成这种功能的装置就是超声波传感器，习惯上称为超声换能器，或者超声探头。
超声波探头主要由压电晶片组成，既可以发射超声波，也可以接收超声波。
小功率超声探头多作探测作用。
它有许多不同的结构，可分直探头（纵波）、斜探头（横波）、表面波探头（表面波）、兰姆波探头（兰姆波）、双探头（一个探头反射、一个探头接收）等。
超声探头的核心是其塑料外套或者金属外套中的一块压电晶片。
构成晶片的材料可以有许多种。
晶片的大小，如直径和厚度也各不相同，因此每个探头的性能是不同的，使用前必须预先了解它的性能。
超声波传感器的主要性能指标包括：（1）工作频率。
工作频率就是压电晶片的共振频率。
当加到它两端的交流电压的频率和晶片的共振频率相等时，输出的能量最大，灵敏度也最高。
（2）工作温度。
由于压电材料的居里点一般比较高，特别时诊断用超声波探头使用功率较小，所以工作温度比较低，可以长时间地工作而不产生失效。
医疗用的超声探头的温度比较高，需要单独的制冷设备。
（3）灵敏度。
主要取决于制造晶片本身。
机电耦合系数大，灵敏度高；反之，灵敏度低。

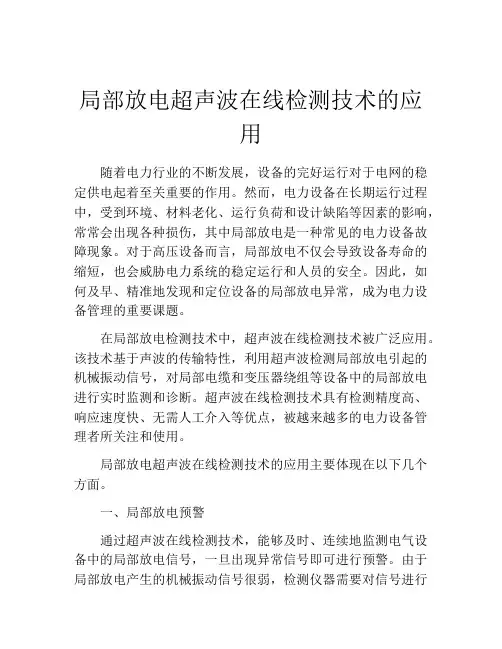

局部放电超声波在线检测技术的应用随着电力行业的不断发展，设备的完好运行对于电网的稳定供电起着至关重要的作用。
然而，电力设备在长期运行过程中，受到环境、材料老化、运行负荷和设计缺陷等因素的影响，常常会出现各种损伤，其中局部放电是一种常见的电力设备故障现象。
对于高压设备而言，局部放电不仅会导致设备寿命的缩短，也会威胁电力系统的稳定运行和人员的安全。
因此，如何及早、精准地发现和定位设备的局部放电异常，成为电力设备管理的重要课题。
在局部放电检测技术中，超声波在线检测技术被广泛应用。
该技术基于声波的传输特性，利用超声波检测局部放电引起的机械振动信号，对局部电缆和变压器绕组等设备中的局部放电进行实时监测和诊断。
超声波在线检测技术具有检测精度高、响应速度快、无需人工介入等优点，被越来越多的电力设备管理者所关注和使用。
局部放电超声波在线检测技术的应用主要体现在以下几个方面。
一、局部放电预警通过超声波在线检测技术，能够及时、连续地监测电气设备中的局部放电信号，一旦出现异常信号即可进行预警。
由于局部放电产生的机械振动信号很弱，检测仪器需要对信号进行放大并滤波处理才能得到可靠的检测结果。
当检测仪器发现信号超过预设的报警值，系统就会发出预警信号，提醒管理人员对该设备进行详细检查，并及时采取相应的处理措施，避免设备运行中出现故障。
二、局部放电定位超声波在线检测技术不仅可以对局部放电信号进行监测，还可以对异常信号的发生位置进行定位。
目前，大多数国内外的局部放电检测仪器都可以采用时间差法对局部放电位置进行定位。
即在设备的两端放置两个超声波传感器，当局部放电信号通过各处传感器时，传感器所接收到的信号到达时间会有微小差异，根据微小差异推算出信号的来源位置，确定局部放电故障的具体位置，为后续的检修工作提供准确指导。
三、局部放电评估当电力设备发生局部放电故障时，除了对具体故障位置进行定位和处理外，还需要对故障程度进行评估，以确保设备能够安全、稳定地运行。
超声波局部放电检测
组合电器内部产生局部放电信号的时候，在放电的区域中，分子间产生剧烈的撞击，这种撞击在宏观上表现为一种压力。
由于局部放电是一连串的脉冲形式，所以由此产生的压力波也是脉冲形式的，即产生了声波。
局部放电源一般较小，一般为点声源。
局部放电产生的声波频率在101-107Hz数量级范围，即为超声波（声音频率超过20kHz范围的称为超声波）。
超声波传感器分成两种，一种为接触式（压电式）超声波传感器（AE）,一种为开放式（敞开式）超声波传感器，接触式传感器是将传感器贴在电力设备表面，检测局放产生的超声波信号在电力设备表面金属板中传播所感应的振动现象，主要用于GIS、变压器、电缆等密封性电力设备的局放检测，但这种检测方式容易受到外界声音及电力设备运行过程中自身振动的干扰。
开放式超声波传感器是检测放电产生的超声波信号在空气中传播时的振动现象，用于检测电力设备与传感器间有空气通道（如开关柜及户外的电力设备）的局放检测，这种检测技术能够利用外差技术将超声波信号转换成人耳可听到的声音信号，通过局放的特征声音，能够更好的判断局放存在（不受干扰影响）和定位。
开放式超声传感器结构图见图。
超声波法测量局部放电，利用的是外差法将被接收的信号转换成一个人耳可判别、可听见的声音信号，并将放电所产生的超声波大小以声压的形式显示出来，这样，测量人员便可以通过耳机听到放电声音，并能从测量仪器上查看声压信号。
外差法原理类似于收音机，把信号转换成人可识别的声音。
主要流程是：超声波信号经过主机选频得到所需信号，然后经本地振荡器产生一个同接收频率差不多的本振信号，两者混频后产生差频，即中频信号，此信号经过中频选频。

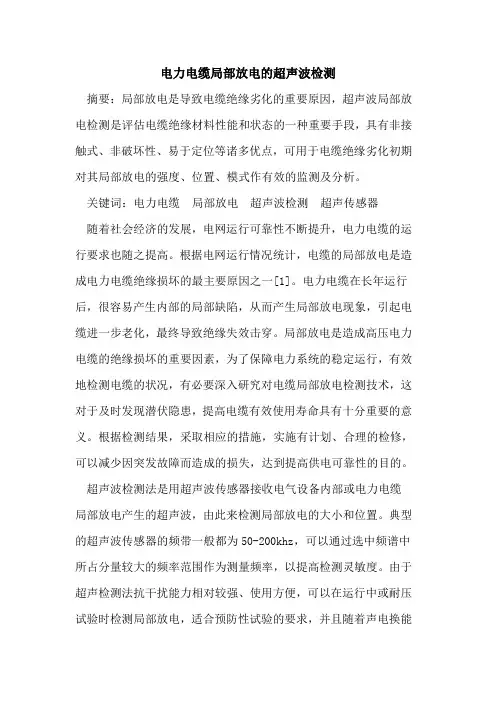

电力电缆局部放电的超声波检测摘要：局部放电是导致电缆绝缘劣化的重要原因，超声波局部放电检测是评估电缆绝缘材料性能和状态的一种重要手段，具有非接触式、非破坏性、易于定位等诸多优点，可用于电缆绝缘劣化初期对其局部放电的强度、位置、模式作有效的监测及分析。
关键词：电力电缆局部放电超声波检测超声传感器随着社会经济的发展，电网运行可靠性不断提升，电力电缆的运行要求也随之提高。
根据电网运行情况统计，电缆的局部放电是造成电力电缆绝缘损坏的最主要原因之一[1]。
电力电缆在长年运行后，很容易产生内部的局部缺陷，从而产生局部放电现象，引起电缆进一步老化，最终导致绝缘失效击穿。
局部放电是造成高压电力电缆的绝缘损坏的重要因素，为了保障电力系统的稳定运行，有效地检测电缆的状况，有必要深入研究对电缆局部放电检测技术，这对于及时发现潜伏隐患，提高电缆有效使用寿命具有十分重要的意义。
根据检测结果，采取相应的措施，实施有计划、合理的检修，可以减少因突发故障而造成的损失，达到提高供电可靠性的目的。
超声波检测法是用超声波传感器接收电气设备内部或电力电缆局部放电产生的超声波，由此来检测局部放电的大小和位置。
典型的超声波传感器的频带一般都为50-200khz，可以通过选中频谱中所占分量较大的频率范围作为测量频率，以提高检测灵敏度。
由于超声检测法抗干扰能力相对较强、使用方便，可以在运行中或耐压试验时检测局部放电，适合预防性试验的要求，并且随着声电换能器效率的提高和电子放大技术的发展，超声波检测法的灵敏度有了较大的提高。
因此，近年来采用超声波探测仪的情况越来越多。
1．局部放电产生超声波的机理通常情况下，局部放电一般是在绝缘介质中的气隙里产生，局部放电等效模型[2]如图1所示，相当于绝缘内部有一个微小气隙，用g表示，四周绝缘完好，其气隙模型如图1（a）所示，等效电路模型如图1（b）所示u。
(a)绝缘介质气隙模型（b）三电容等效电路图1 绝缘介质中的局部放电模型其中，cg是气隙电容，cb是与气隙g串联绝缘b1和b2的电容。
GIS超声波局部放电检测技术的应用分析一、引言二、GIS超声波局部放电检测技术概述GIS超声波局部放电检测技术是利用局部放电现象产生的超声波进行检测和诊断的一种技术。
当GIS设备发生局部放电时，会产生瞬间的高温和高压，导致局部气体击穿，形成局部放电等现象。
这些现象会产生一定频率和振幅的超声波，通过超声传感器和信号处理系统，可以捕捉到这些超声波信号，并进行分析诊断。
通过监测和分析这些超声波信号的频率、幅值和时域特征，可以实现对GIS设备的局部放电故障进行早期诊断和预警。
目前，GIS超声波局部放电检测技术已经在电力行业得到了广泛的应用。
通过实验和实际应用，已经证明了该技术在GIS设备的故障诊断和在线监测方面具有较高的可靠性和准确性。
在现有的GIS设备中，一些生产厂家已经配备了超声波传感器和专业的局部放电诊断系统，可以实现对GIS设备进行实时的超声波信号监测和分析。
通过这些系统，可以实现对GIS设备的局部放电故障进行早期诊断和预警，有效地提高了设备的安全性和可靠性。
GIS超声波局部放电检测技术也存在一些局限性：1. 复杂性：超声波信号受到外界环境的影响较大，需要对信号进行较为复杂的处理和分析，增加了系统的复杂性和成本。
2. 实际应用限制：由于超声波信号易受外界干扰，检测结果受到环境因素的影响较大，在实际应用中需要根据具体情况进行合理的布置和调试。
五、未来发展趋势及应用前景随着数字化技术的快速发展和信息化水平的提高，GIS超声波局部放电检测技术在未来的发展前景非常广阔。
一方面，随着超声波传感器和信号分析系统的不断改进和完善，技术的可靠性和准确性将会得到进一步提高。
在智能电力系统的背景下，GIS超声波局部放电检测技术将得到更广泛的应用。
未来，该技术将会在电力设备智能化管理系统中扮演更为重要的角色，实现对GIS设备的智能监测和故障诊断。
GIS超声波局部放电检测技术的应用分析GIS超声波局部放电检测技术是通过探测局部放电过程产生的超声波信号，利用超声波传感器进行信号采集、信号处理和分析来实现的。
传感器将超声波信号转化成电信号，通过信号处理系统对不同频率、振幅和相位的信号进行分析，从而判断设备是否存在局部放电现象。
通过观察和分析超声波信号的性质和规律，可以准确地判断设备是否存在局部放电问题，进而进行及时修复，确保设备的安全运行。
其特点主要如下：1. 高灵敏度：超声波局部放电检测技术对微小放电故障有着很高的探测灵敏度，可以及时发现设备中的潜在问题，防止事故的发生。
2. 高精度：通过对超声波信号的精确分析和处理，可以准确地定位故障点，为后续的检修工作提供重要参考。
3. 非破坏性：相比传统的检测方法，超声波局部放电检测技术无需对设备进行拆卸和破坏性检测，可以保障设备的完整性和安全性。
1. 提高设备安全性能GIS超声波局部放电检测技术的应用可以及时捕捉并分析设备的局部放电信号，实现对设备的实时监测和故障诊断。
通过对设备的局部放电情况进行及时发现和处理，可以有效地提高设备的安全性能，降低事故的发生率，为电力设备的安全运行提供重要保障。
2. 优化设备维护管理超声波局部放电检测技术结合信息化管理系统，可以实现设备的远程监测和智能化管理。
对设备的局部放电情况进行长期追踪和分析，可以为设备的维护管理提供重要的数据支持和决策依据，及时制定维护计划，延长设备的寿命，降低维护成本。
3. 提升设备性能和可靠性通过超声波局部放电检测技术的应用，可以发现并解决设备中存在的潜在问题，对设备进行定期检测和维护，从而提升设备的整体性能和可靠性。
优化设备运行状态，减少局部放电的发生，延长设备的使用寿命，降低维护成本。
4. 推动电力设备升级改造GIS超声波局部放电检测技术的应用，将为电力设备的升级改造提供技术支持和数据支持，为设备的远程监测和自动化维护提供技术保障，推动电力设备向智能化、高效化方向发展，实现电力行业的技术升级和产业升级。

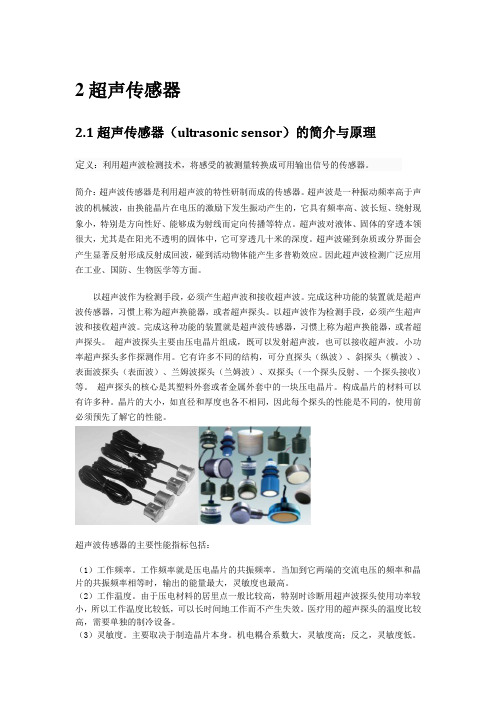

2超声传感器
2.1超声传感器（ultrasonic sensor）的简介与原理
定义：利用超声波检测技术，将感受的被测量转换成可用输出信号的传感器。
简介：超声波传感器是利用超声波的特性研制而成的传感器。
超声波是一种振动频率高于声波的机械波，由换能晶片在电压的激励下发生振动产生的，它具有频率高、波长短、绕射现象小，特别是方向性好、能够成为射线而定向传播等特点。
超声波对液体、固体的穿透本领很大，尤其是在阳光不透明的固体中，它可穿透几十米的深度。
超声波碰到杂质或分界面会产生显著反射形成反射成回波，碰到活动物体能产生多普勒效应。
因此超声波检测广泛应用在工业、国防、生物医学等方面。
以超声波作为检测手段，必须产生超声波和接收超声波。
完成这种功能的装置就是超声波传感器，习惯上称为超声换能器，或者超声探头。
以超声波作为检测手段，必须产生超声波和接收超声波。
完成这种功能的装置就是超声波传感器，习惯上称为超声换能器，或者超声探头。
超声波探头主要由压电晶片组成，既可以发射超声波，也可以接收超声波。
小功率超声探头多作探测作用。
它有许多不同的结构，可分直探头（纵波）、斜探头（横波）、表面波探头（表面波）、兰姆波探头（兰姆波）、双探头（一个探头反射、一个探头接收）等。
超声探头的核心是其塑料外套或者金属外套中的一块压电晶片。
构成晶片的材料可以有许多种。
晶片的大小，如直径和厚度也各不相同，因此每个探头的性能是不同的，使用前必须预先了解它的性能。
超声波传感器的主要性能指标包括：
（1）工作频率。
工作频率就是压电晶片的共振频率。
当加到它两端的交流电压的频率和晶片的共振频率相等时，输出的能量最大，灵敏度也最高。
（2）工作温度。
由于压电材料的居里点一般比较高，特别时诊断用超声波探头使用功率较小，所以工作温度比较低，可以长时间地工作而不产生失效。
医疗用的超声探头的温度比较高，需要单独的制冷设备。
（3）灵敏度。
主要取决于制造晶片本身。
机电耦合系数大，灵敏度高；反之，灵敏度低。
结构与工作原理
人们能听到声音是由于物体振动产生的，它的频率在20HZ-20KHZ 范围内，超过20KHZ 称为超声波，低于20HZ的称为次声波。
常用的超声波频率为几十KHZ-几十MHZ。
超声波是一种在弹性介质中的机械振荡，有两种形式：横向振荡（横波）及纵和振荡（纵波）。
在工业中应用主要采用纵向振荡。
超声波可以在气体、液体及固体中传播，其传播速度不同。
另外，它也有折射和反射现象，并且在传播过程中有衰减。
在空气中传播超声波，其频率较低，，一般为几十KHZ，而在固体、液体中则频率可用得较高。
在空气中衰减较快，而在液体及固体中传播，衰减较小，传播较远。
利用超声波的特性，可做成各种超声传感器，配上不同的电路，制成各种超声测量仪器及装置，并在通迅，医疗家电等各方面得到广泛应用。
超声传感器
超声波传感器主要材料有压电晶体（电致伸缩）及镍铁铝合金（磁致伸缩）两类。
电致伸缩的材料有锆钛酸铅（PZT）等。
压电晶体组成的超声波传感器是一种可逆传感器，它可以将电能转变成机械振荡而产生超声波，同时它接收到超声波时，也能转变成电能，所以它可以分成发送器或接收器。
有的超声波传感器既作发送，也能作接收。
这里仅介绍小型超声波传感器，发送与接收略有差别，它适用于在空气中传播，工作频率一般为23-25KHZ及40-45KHZ。
这类传感器适用于测距、遥控、防盗等用途。
该种有T/R-40-60，T/R-40-12等（其中T表示发送，R表示接收，40表示频率为40KHZ，16及12表示其外径尺寸，以毫米计）。
另有一种密封式超声波传感器（MA40EI型）。
它的特点是具有防水作用（但不能放入水中），可以作料位及接近开关用，它的性能较好。
超声波应用有三种基本类型，透射型用于遥控器，防盗报警器、自动门、接近开关等；分离式反射型用于测距、液位或料位；反射型用于材料探伤、测厚等。
由发送传感器(或称波发送器)、接收传感器(或称波接收器)、控制部分与电源部分组成。
发送器传感器由发送器与使用直径为15mm左右的陶瓷振子换能器组成，换能器作用是将陶瓷振子的电振动能量转换成超能量并向空中辐射；而接收传感器由陶瓷振子换能器与放大电路组成，换能器接收波产生机械振动，将其变换成电能量，作为传感器接收器的输出，从而对发送的超进行检测.而实际使用中，用发送传感器的陶瓷振子的也可以用做接收器传感器社的陶瓷振子。
控制部分主要对发送器发出的脉冲链频率、占空比及稀疏调制和计数及探测距离等进行控制。
当电压作用于压电陶瓷时，就会随电压和频率的变化产生机械变形。
另一方面，当振动压电陶瓷时，则会产生一个电荷。
利用这一原理，当给由两片压电陶瓷或一片压电陶瓷和一个金属片构成的振动器，所谓叫双压电晶片元件，施加一个电信号时，就会因弯曲振动发射出超声波。
相反，当向双压电晶片元件施加超声振动时，就会产生一个电信号。
基于以上作用，便可以将压电陶瓷用作超声波传感器。
如超声波传感器，一个复合式振动器被灵活地固定在底座上。
该复合式振动器是谐振器以及，由一个金属片和一个压电陶瓷片组成的双压电晶片元件振动器的一个结合体。
谐振器呈喇叭形，目的是能有效地辐射由于振动而产生的超声波，并且可以有效地使超声波聚集在振动器的中央部位。
室外用途的超声波传感器必须具有良好的密封性，以便防止露水、雨水和灰尘的侵入。
压电陶瓷被固定在金属盒体的顶部内侧。
底座固定在盒体的开口端，并且使用树脂进行覆盖。
对应用于工业机器人的超声波传感器而言，要求其精确度要达到1mm，并且具有较强的超声波辐射。
利用常规双压电晶片元件振动器的弯曲振动，在频率高于70kHz的情况下，是不可能达到此目的的。
所以，在高频率探测中，必须使用垂直厚度振动模式的压电陶瓷。
在这种情况下，压电陶瓷的声阻抗与空气的匹配就变得十分重要。
压电陶瓷的声阻抗为
2.6×107kg/m2s，而空气的声阻抗为4.3×102kg/m2s。
5个幂的差异会导致在压电陶瓷振动辐射表面上的大量损失。
一种特殊材料粘附在压电陶瓷上，作为声匹配层，可实现与空气的声阻抗相匹配。
这种结构可以使超声波传感器在高达数百kHz频率的情况下，仍然能够正常工作。
超声波距离传感器技术原理与应用
超声波距离传感器可以广泛应用在物位（液位）监测，机器人防撞，各种超声波接近开关，以及防盗报警等相关领域，工作可靠，安装方便，防水型，发射夹角较小，灵敏度高，方便与工业显示仪表连接，也提供发射夹角较大的探头。
1、超声波测距仪：
超高能声波测距技术使超声波测距技术有了重大的突破，它不仅拓宽了超声波测距技术的应用场合（适用极恶劣的工作环境），而且使用智能调节技术，大大提高了超声波产品的可靠性及性能指标，让用户无后顾忧。
优秀的回波处理技术，5－50KHZ的超高强波频率使物位计最大量程可达到120米，适用介质温度为–20℃— +175℃。
智能的全自动调节发波频率，自动的温差补偿功能使其工作更加稳定可靠。
HpAWK系列产品还拥有灵活多变的工作方式（供电电源可为12VDC、24VDC、110VAC、 220VAC;二/三/四线制同一仪表中可随意组合。
它还拥有先进的远程GSM、CDMA、互联网调试功能，使得用户随时可以得到技术支持。
2.2超声波传感器在局部放电故障监测中的应用
目前对电气设备进行状态检测和故障诊断通常采用电气量测量法。
由于电气量所包含的故障信息一般性不明显、难以检测且无先兆性，使得准确地故障诊断十分困难。
实际上在电气设备故障前，尽管电气量还没有明显改变，设备尚能工作，但有些非电气量的变化信息（如各种气体的含量、温度、压力和机械变形等或者伴随故障出现的发声、发光、发热等）却包含了故障将要发生或者已经发生的信息。
因此，与电气量测量法相比，利用非电气量检测法对电气设备进行故障诊断更为有效。
结合长期从事电气设备故障诊断的研究，介绍了超声传感技术在电力系统电气设备故障诊断中的主要应用成果[4] 。
超声传感器结构及原理简介
超声检测技术涉及到超声波的发射和接收，这一功能主要由超声传感器来实现。
超声传感器主要由传感器外壳、压电晶片、前置电路、吸附用磁铁以及输出端子等组成，其结构如图1所示。
超声传感器结构
传感器的核心元件是压电晶片，一般采用锆钛酸铅压电陶瓷（PZT-5）。
这种压电晶片具有较高的机电耦合常数，能有效地发射和接收超声波。
超声传感器的原理是基于压电晶片的逆压电效应（承受电场时产生应力和应变）和压电效应（受到应力在材料中产生电场）。
用适当的发射电路可以将电能施加到压电晶片上使其作机械振动而发射超声波（逆压电效应）；反之，超声波作用于传感器的压电晶片，由压电晶片将其转换成电信号（压电效应），再经前置电路中的带通滤波器滤波和放大器放大，对压电晶片输出的微弱电信号就近进行放大处理，以提高超声传感器的信噪比，同时有效地解决超声传感器与检测仪器信号匹配的问题。
