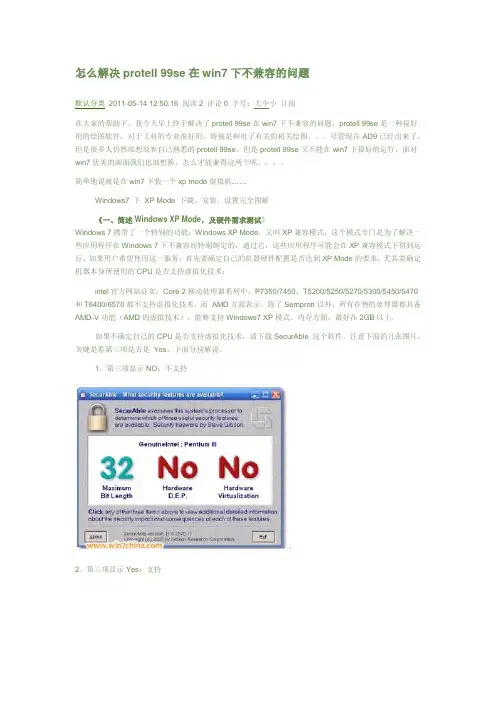

2009年10月22日微软在新西兰和惠灵顿率先发布其新一代操作系统----windows7，2009 年10月24日Windows7在中国正式发布。
一些用户大概都已经把自己的PC从winXP 换到了 win7，在win7给我们带来的视觉上的冲击和功能上的更换。
也不时的带来了各方面的软件兼容问题 ，而一般上的兼容都可以在win7的自动检测下完成兼容的问题。
或是通过修改属性下的兼容性下完成：这样能基本上都可以解决在win7下的软件的远行问题。
对于从事电气的工作者和电气方面的学生来说 win7可以完美的远行Protel 99 SE但是软件是远行起来了。
但是在添加 PCB 和SCH 的元件库的时候也是会带来问题。
也就是添加不了元件库。
2009年10月22日微软在新西兰和惠灵顿率先发布其新一代操作系统----windows7，2009年10月24日Windows7在中国正式发布。
一些用户大概都已经把自己的PC从winXP 换到了 win7在win7给我们带来的视觉上的冲击和功能上的更换。
也不时的带来了各方面的软件兼容问题 ，而一般上的兼容都可以在win7的自动检测下完成兼容的问题。
或是通过修改属性下的兼容性下完成：这样能基本上都可以解决在win7下的软件的远行问题。
对于从事电气的工作者和电气方面的学生来说 win7可以完美的远行Protel 99 SE但是软件是远行起来了。
但是在添加 PCB 和SCH 的元件库的时候也是会带来问题。
也就是添加不了元件库。
从提示上看是：file is not recognizde（文件没有通过验证）。
为什么文件没有通过验证？ 难道说是因为软件盗版的问题，但是如果是这样，那样为什么我们能在winXP系统下能添加元件库？在比较了winXP系统下的Protel 99 SE后，发现了问题的所在。
因为在Protel 99 SE安装的过程中会在系统盘下加载一些文件。
也就是 X:\Windows 下添加了ADVPCB99SE.INI 和AdvSch99SE.INI 这二个文件。
而在我们远行Protel 99 SE时添加元件库的时候也会在其下进行修改保存（X代表系统盘，因自己的电脑上的系统是安装在什么盘来定。
比如在C盘，则为C:\Windows）。
以下解决方法要在关闭Protel 99 SE的情况下操作。
否则无效双击ADVPCB99SE.INI 和AdvSch99SE.INI 打开：ADVPCB99SE.INI ：在打开的文档中找到 Count=1 而在其后会发现紧跟着 File0=D>MSACCESSRP>D:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Advpcb.ddb$OP>$ON>PCBFootprints.lib$ID>-1$ATTR>0$E>PCBLIB$STF> 一串代码。
而这个PCB封装库也就是软件中默认添加的。
所以我们只要在其后面按照其格式机上自己的PCB封装库就可以了。
比如：要添加的PCB封装库为Miscellaneous.ddb则只要在刚刚那串代码后添加上 File0=D>MSACCESS RP>D:\Program Files\Design Explorer 99 SE\Library\Pcb\GenericFootprints$RNMiscellaneous.ddb$OP>$ON>Miscellaneous.lib$ID>-1$ATTR>0$E>PCBLIB$STF> 即可。
如果还要有添加则 File2=……下去。
而且要记得还要修改 Count= 的值。
即为，如果是加到 File2，则Count=3。
关闭保存。
（在添加PCB封装库的时候需要知道的是该封装库中的LIB文件的名字，不然就不能添加。
查看封装库中的LIB文件名，只需双击那封装库打开 就可以看其中的LIB文件名了）修改前：修改后：在Protel 99se下 则有了刚刚添加进来的封装库了。
AdvSch99SE.INI ：对于SCH的元件库的添加比起PCB封装库的添加方法简单还是一样打开AdvSch99SE.INI ，找到其中的Count=1。
就可以发现一代码：File0=D:\Program Files\Design Explorer 99 SE\Library\Sch\Intel Databooks.ddb（软件默认添加的）我们只要在其后按照其格式加上自己需要的元件库如：要添加：Miscellaneous Devices.ddb和Sim.ddb 这二个元件库，则只要在其后加上： File1=D:\Program Files\Design Explorer 99 SE\Library\Sch\Miscellaneous Devices.ddbFile2=D:\Program Files\Design Explorer 99 SE\Library\Sch\Sim.ddb然后再修改 Count 的值 为3。
关闭保存就好了。
修改前：修改后：这样就可以解决在win7/vista系统下Protel 99 SE无法添加元件库和封装库的问题了。
但是这样添加起来 对于要添加多个或是以后管理起来会带来一定上的困难。
我们可以把一些元件库和封装库整合起来 来解决这个问题。
参考方案二：vista下，protel 99se元件库加载问题的解决方案方法一：到C盘（系统盘）,系统文件夹（c:\windows）下的ADVPCB99SE和ADVSch99SE文件先配置原理图图,用本文打开ADVPCB99SE文件,在[Change Library File List]下找到File0,可以发现,等号后面的的内容就是默认已经添加的库,把这个改为我们自定义的库（记得路径要正确）,在打开99,默认添加的就是我们的库了,如果要添加多个就在File0后面添File1,File2..依次类推,但注意最后修改File0上面的Count属性,如果你添了两个,就把它的值改为2.举个例子:Count=2File0=d:\Program Files\Design Explorer 99 SE\Library\Sch\DPT8_PCBSch （2007-07-24）.ddbFile1=d:\Program Files\Design Explorer 99 SE\Library\Sch\Protel DOS Schematic Libraries.ddb2.修改PCB的库配置,同样用文本打开ADVPCB99SE文件,在[PCB Libraries]下找到File0进行修改或添加,举个例子参考:Count=5File0=D>MSACCESS$RP>D:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Advpcb.ddb$OP>$ON>Footprints.lib$ID>-1$ATTR>0$E>$CBLIB$STF>File1=D>MSACCESS$RP>D:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Advpcb.ddb$OP>$ON>General IC.lib$ID>-1$ATTR>0$E>$CBLIB$STF>File2=D>MSACCESS$RP>D:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Advpcb.ddb$OP>$ON>Headers.lib$ID>-1$ATTR>0$E>$CBLIB$STF>File3=D>MSACCESS$RP>D:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Advpcb.ddb$OP>$ON>InternationalRectifiers.lib$ID>-1$ATTR>0$E>$CBLIB$STF>File4=D>MSACCESS$RP>D:\Program Files\Design Explorer 99 SE\Library\Pcb\GenericFootprints$RN>Advpcb.ddb$OP>$ON>Transistors.lib$ID>-1$ATTR>0$E>$CBLIB$STF>PCB库的修改稍烦,大家必须知道DDB文件里具体PCB库的文件名才行方法二：第一步，打开一个你常用的PCB库，进入PCB库编辑界面，如下图所示附件: 您所在的用户组无法下载或查看附件图1：打开一个PCB库第二步：打开要加载的PCB库，也就是说在同一个protel 99se里面打开两个PCB封装库，如下图2所示附件: 您所在的用户组无法下载或查看附件图2：打开第二个PCB封装库第三步：前面两部很easy把！其实第三部也很简单，就是把你想加进去的库里面的封装都拷贝到一个封装库里面，在Browse里面的components里选中要复制的元件（复制方法和word复制方法一样），如下图所示附件: 您所在的用户组无法下载或查看附件图3然后在选中的元件上点击右键选择copy第四步：在另外一个PCB库文件里面的在Browse里面的components里面paste就行了！然后保存，ok！此方法虽然笨了点，但是也是一个很好的解决办法，protel 99se与vista不兼容，所以建议用vista的朋友 装altium designer。
