二次结构技术交底内容本技术交底旨在对二次结构施工过程中的要求进行说明。

一、主要施工方法和工艺1.1 砌筑材料非承重外围护墙、分户墙、楼梯电梯间墙体采用规格为250*600*200mm的B06级加气混凝土砌块，砌体强度等级不得小于A5.0，使用M5.0混合砂浆砌筑。

建筑物分室墙采用规格为300*600*100mm的B06级加气混凝土砌块，砌体强度等级不得小于A5.0，使用M5.0混合砂浆砌筑。

卫生间、厨房隔墙下部必须筑200mm高细石混凝土坎，宽度同墙宽。

上部采用规格为2*600*100的B06级加气混凝土砌块，砌体强度等级不得小于A5.0，使用M5.0混合砂浆砌筑。

1.2 施工流程材料准备→墙体定位、放线→构造柱、过梁、系梁、墙体拉结筋植筋→构造柱钢筋绑扎→砌块排列→砂浆进场→砌块砌筑→勒缝→混凝土配筋带施工→砌块砌筑→构造柱施工→墙体收顶处理。

1.2.1 墙体定位施工前，将楼层结构按标高找平，20mm以内用水泥砂浆找平，超过30mm用细石砼找平。

依据砌筑图放出每一皮砌块的轴线、砌体边线和门窗洞口线。

1.2.2 构造柱、过梁、系梁、墙体拉结筋植筋按照放线确定构造柱位置，注意避开配电箱、消防箱的位置。

构造柱钢筋部分为结构施工时预埋，其余采用植筋的方法。

过梁、系梁、墙体拉结筋植筋在剪力墙或框架柱上钻直径比植入钢筋大一级的孔，孔深大于100mm，采用质量合格的植筋胶将拉结钢筋直接植入。

1.2.3 砌块排列为便于配料和减少施工中现场切锯工作量，施工前根据工程设计施工图，结合砌块的品种、规格、绘制砌体砌块的排列图，经审核无误，按图排列砌块。

按砌块排列图在墙体线范围内分块定尺、划线。

砌块砌体在砌筑前，砌块排列上、下皮应错缝搭砌，砌块搭接长度不宜小于砌块长度的1/3，但最小搭接长度不得小于150mm。

为保证墙面立缝垂直，必须在操作中认真检查，发现偏差随时纠正，严禁砌筑后砸墙。

1.2.4 砂浆进场未找到引用源。

技术交底记录编 号表 C2-1工程名称新加坡 2南京二期经适房 交底日期 2017 年 施工单位 上海建工七建集团有限公司分项工程名称钢筋工程交底提要二次结构中圈梁、过梁、门窗抱框柱、构造柱的设置及钢筋绑扎交底内容： 1、施工准备1.1 材料及主要机具：1.1.1 钢筋：应有出厂合格证，按规定作力学性能复试，当加工过程中发生脆断等特殊情况，还需 作化学成分检验。

钢筋应无老锈及油污。

1.1.2 铁丝：可采用 20～ 22 号铁丝（火烧丝）或镀锌铁丝（铅丝） 。

2.1.3 控制混凝土保护层用的砂浆垫块、塑料卡。

1.1.4 工具：钢筋钩子、撬棍、钢筋扳子、绑扎架、钢丝刷子、手推车、粉笔，尺子等。

1.2 作业条件：1.2.1 按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。

准备好垫木。

按不同规格 型号堆放并垫好垫木。

1.2.2 核对钢筋的级别，型号、形状、尺寸及数量，是否与设计图纸及加工配料单相同。

1.2.3 弹好标高水平线及构造柱的外皮线。

1.2.4 圈梁模板已做完预检，并将模内清理干净。

2. 构件设置2.1 构造柱设置：页岩多孔砖和加气砼砌块墙体当墙长大于5m 时均设构造柱，其截面尺寸为相应部位的墙厚3 200，配筋为纵筋 4Ф 12，箍筋￠ 6﹫100/200 。

锚入主体结构中采用植筋的方式。

2.2 圈梁或砼配筋带设置：非住宅部分当墙高大于 4m 时设置圈梁，住宅部分均设置腰梁，设置截面尺寸为相应部位的墙厚3 120，配筋为纵筋 4Ф 12，箍筋￠ 6﹫ 200。

锚入主体结构中采用植筋的方式。

窗台位置的压顶详见结构墙身大样图。

2.3 门窗抱框柱设置：门窗洞两侧设置，截面尺寸为相应部位的墙厚3100，配筋为纵筋 2￠ 10， S形拉筋为￠ 6﹫ 400。

纵筋底部锚入地（楼）面内，纵筋上部锚入过梁内。

2.4 拉结筋设置：每 500 高植入或埋入两根￠ 6 拉结筋，拉结筋通长设置。

3、操作工艺第1页共5页编号表 C2-1工程名称新加坡 2南京二期经适房交底日期2017 年施工单位上海建工七建集团有限公司分项工程名称钢筋工程交底提要二次结构中圈梁、过梁、门窗抱框柱、构造柱的设置及钢筋绑扎3.1 构造柱钢筋绑扎：3.1.1 工艺流程：预制构造柱钢筋骨架→植入构造柱搭接筋→安装构造柱钢筋骨架→绑扎搭接部位箍筋。

二次结构技术交底交底在建筑行业中，二次结构技术交底是指对建筑物的二次结构（如梁、柱、板等）的具体施工方法、工序及注意事项进行详细交底，以确保施工质量和工期的要求得以满足。

下面将对二次结构技术交底的流程、内容和要点进行详细阐述。

一、二次结构技术交底的流程1.准备工作：在开始进行二次结构技术交底之前，需要进行相应的准备工作。

首先，需要明确项目的设计图纸和相关的技术文件，以便与实际施工进行对比和核对。

其次，需要组织相关的技术班子和施工人员，确保他们能够理解和掌握相关的技术要求。

2.组织会议：在准备工作完成后，可以召开技术交底会议。

会议应邀请项目的设计师、监理工程师和各相关单位的负责人参加。

会议应明确交底的目的、内容和要求。

3.交底内容：在会议上，交底人员应对二次结构的具体施工方法、工序及注意事项进行详细阐述。

内容应包括模板、钢筋、混凝土浇筑、支撑和脱模等方面。

交底人员应使用清晰的语言和图表，以确保参与者能够理解和掌握交底内容。

4.交底验收：交底结束后，应进行交底验收。

验收人员应检查参与者是否理解和掌握了交底内容，并及时指出不足之处。

同时，验收人员还应提交相关的交底记录和材料，以备后续参考和使用。

二、二次结构技术交底的内容1.模板工程：模板工程是二次结构施工中的重要环节。

在交底时，应对模板的种类、质量要求、安装方法和拆模顺序等进行详细说明。

同时，还应注意模板与结构之间的配合和支撑措施。

2.钢筋工程：钢筋工程是二次结构施工中另一个重要环节。

在交底时，应对钢筋的布置、加工、绑扎和焊接等进行详细说明。

同时，还应注意钢筋与模板、结构之间的配合，以及钢筋的质量要求和保护措施。

3.混凝土浇筑：混凝土浇筑是二次结构施工中最关键的工序之一、在交底时，应对浇筑方式、施工时间、料水比、振捣措施和温度控制等进行详细说明。

同时，还应注意混凝土的配合比例和质量要求，以及浇筑过程中的养护措施。

4.支撑和脱模：在交底时，应对支撑和脱模的方法和注意事项进行详细说明。

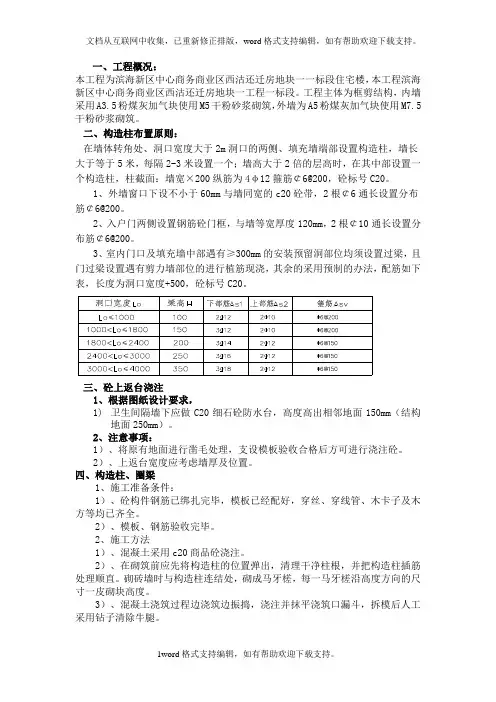

一、工程概况：本工程为滨海新区中心商务商业区西沽还迁房地块一一标段住宅楼，本工程滨海新区中心商务商业区西沽还迁房地块一工程一标段。

工程主体为框剪结构，内墙采用A3.5粉煤灰加气块使用M5干粉砂浆砌筑，外墙为A5粉煤灰加气块使用M7.5干粉砂浆砌筑。

二、构造柱布置原则：在墙体转角处、洞口宽度大于2m洞口的两侧、填充墙端部设置构造柱，墙长大于等于5米，每隔2-3米设置一个；墙高大于2倍的层高时，在其中部设置一个构造柱，柱截面：墙宽×200纵筋为4φ12箍筋￠6@200，砼标号C20。

1、外墙窗口下设不小于60mm与墙同宽的c20砼带，2根￠6通长设置分布筋￠6@200。

2、入户门两侧设置钢筋砼门框，与墙等宽厚度120mm，2根￠10通长设置分布筋￠6@200。

3、室内门口及填充墙中部遇有≥300mm的安装预留洞部位均须设置过梁，且门过梁设置遇有剪力墙部位的进行植筋现浇，其余的采用预制的办法，配筋如下表，长度为洞口宽度+500，砼标号C20。

三、砼上返台浇注1、根据图纸设计要求，1)卫生间隔墙下应做C20细石砼防水台，高度高出相邻地面150mm（结构地面250mm）。

2、注意事项：1）、将原有地面进行凿毛处理，支设模板验收合格后方可进行浇注砼。

2）、上返台宽度应考虑墙厚及位置。

四、构造柱、圈梁1、施工准备条件：1）、砼构件钢筋已绑扎完毕，模板已经配好，穿丝、穿线管、木卡子及木方等均已齐全。

2）、模板、钢筋验收完毕。

2、施工方法1）、混凝土采用c20商品砼浇注。

2）、在砌筑前应先将构造柱的位置弹出，清理干净柱根，并把构造柱插筋处理顺直。

砌砖墙时与构造柱连结处，砌成马牙槎，每一马牙槎沿高度方向的尺寸一皮砌块高度。

3）、混凝土浇筑过程边浇筑边振捣，浇注并抹平浇筑口漏斗，拆模后人工采用钻子清除牛腿。

七、安全、环境保证措施1、进入施工现场一定要戴好安全帽，系好帽带。

2、酒后及带病不得进入施工作业面。

3、施工时要注意检查周围的安全防护是否到位，如发现作业面处存在安全隐患，施工人员有权停止施工。

二次结构施工安全技术交底一、施工工序和工作内容1.钢筋绑扎：在进行钢筋绑扎时，要求工人佩戴安全帽、安全鞋，严禁在高空作业时候使用高跷、悬挂物品等操作。

同时，要按照设计图纸和施工规范进行绑扎，保证钢筋的正确位置和受力能力。

2.混凝土浇筑：混凝土浇筑前，要对模板和支撑进行检查，确保其牢固可靠。

浇筑时，要有足够的人力和机械设备进行协调，确保浇筑的均匀性和密实性，避免混凝土的坍塌和堆积。

3.砌筑墙体：在砌筑墙体时要使用符合标准的砖块和砂浆，保证墙体的强度和稳定性。

墙体高度超过2米时，要进行脚手架搭设，并设置安全网和安全带，确保人员的安全。

二、施工材料和设备1.混凝土：混凝土应符合国家标准，具有一定的抗压强度和流动性。

在运输、存放、浇筑等过程中，要避免混凝土的泄漏和堆积，确保施工现场的清洁和整齐。

2.钢筋：钢筋应符合国家标准，并在运输、储存和使用过程中注意防锈和防腐。

在绑扎钢筋时要使用合适的工具，避免使用锐利的工具伤害工人。

3.梁板：梁板应具有足够的强度和稳定性，能够承受设计荷载。

在运输、安装和拆除梁板时，要使用合适的机械设备，确保人员的安全。

三、安全措施1.安全标识：在施工现场要设置明显的安全标识，包括施工区域、禁止通行区域、危险区域等，以提醒工人注意安全。

2.安全悬挂网：在高空作业时，要设置安全悬挂网，防止坠落和物体滑落。

同时，要定期检查和清理悬挂网，确保其正常使用。

3.安全带：在高空作业时，工人要佩戴安全带，并正确使用和系好安全带。

同时要严禁以安全带替代脚手架、扶梯等安全设施。

4.通风设施：在密闭的施工空间，要设置适当的通风设施，保证空气的流通和排出有害气体，以确保工人的健康。

5.灭火设备：在施工现场要配备灭火器等消防设备，便于及时处理火灾。

同时要定期对消防设备进行检查和维护，确保其正常使用。

通过以上的二次结构施工安全技术交底，能够使施工人员了解施工工序和工作内容，掌握施工材料和设备的使用方法，同时能够采取相应的安全措施，确保施工期间的安全和质量。

二次结构施工技术交底范本一、项目概况：本项目建筑工程的二次结构施工，包括构件安装、混凝土浇筑、防水施工等内容。

二、施工组织与管理：1.施工队伍：由本公司派遣技术人员和施工人员组成施工队伍，严格按照施工方案和质量要求进行施工。

2.施工计划：编制详细的施工计划和工序安排，合理组织施工人员和设备。

3.施工现场管理：严格遵守现场安全规章制度，确保施工安全和质量。

三、施工准备：1.材料准备：提前储备各种施工材料，确保按时供应，并进行验收。

2.设备准备：检查、维修和调试相关施工设备，确保正常运行。

3.施工图纸：施工人员必须熟练掌握相关施工图纸和技术要求。

四、施工工艺与要求：1.构件安装：按照施工图纸和技术规范要求，进行构件的放线、定位和安装。

2.砌筑与浇筑：根据施工图纸，合理安排分组施工，确保施工质量和进度。

3.防水施工：根据建筑设计要求，采用合适的防水材料和施工工艺进行防水施工。

4.粉刷与涂装：选择适宜的涂料和涂装工艺，确保施工质量达到设计要求。

5.试验与检查：按照规范要求进行施工质量检查和试验，确保施工质量合格。

五、施工安全与环保：1.安全措施：严格遵守施工安全规定，穿戴好安全防护用具，做好安全防范工作。

2.环保要求：遵守环保法规和施工环境保护要求，减少对周边环境的污染。

六、质量检查与验收：1.施工质量检查：每道工序施工完毕后，由专人进行质量检查，确保施工质量符合要求。

2.验收标准：按照相关设计规范和验收标准，进行彻底的施工质量验收。

七、施工记录与报告：1.施工记录：每天进行施工记录，详细记录施工进度、施工质量、安全事故等情况。

2.施工报告：每周进行施工报告，汇总施工进展、存在问题和解决措施等。

八、施工保证与服务：1.施工保证：郑重承诺施工按照设计要求和质量标准进行，对施工质量承担责任。

2.售后服务：施工完工后，提供一定时间的售后服务，解决施工中可能出现的问题。

以上是本次二次结构施工的技术交底范本，希望能对施工工作起到指导和规范作用。

二次结构混凝土技术交底本技术交底适用于二次结构构造柱、圈梁、过梁、压顶盖、卫生间及厨房混凝土止水带等混凝土浇筑。

施工准备阶段，需要检查材料和主要机具，如商品砼C20、C25手推车、铁锹、振捣棒、活动脚手架、木抹子等。

同时，还需保证模板牢固、稳定，符合设计要求，钢筋已验收，构造柱、圈梁与主体结构施工缝已凿毛，模板内杂物清理干净。

在操作工艺方面，需要按照混凝土运输、混凝土浇筑、振捣、混凝土养护的工艺流程进行操作。

在混凝土浇筑、振捣阶段，需要注意构造柱根部施工缝处要先铺5cm厚与混凝土配合比相同的水泥砂浆或减石子混凝土，并分层浇筑、振捣，每层厚度不超过60cm，边下料边振捣。

振捣圈梁、卫生间混凝土带混凝土时，振捣棒与混凝土面应成斜角，斜向振捣。

混凝土浇筑后，需要及时用木抹子压实、抹平，并保护钢筋位置及砖墙砌体，不使其损害。

混凝土浇筑完24h以后，应对混凝土并浇水养护，每日至少浇水两次，养护时间不得少于7d。

最后，需要填写混凝土施工记录，制作混凝土试块。

质量标准的主控项目需要严格把控，确保施工质量。

4.1 商砼质量要求4.1.1 商砼的原材料、配合比和坍落度必须符合设计要求。

4.1.2 商砼的抗压强度必须符合设计要求。

4.2 一般项目质量要求4.2.1 砼结构表面应坚实、平整，不得有漏筋、蜂窝等缺陷。

4.2.2 砼结构表面的裂缝宽度不应大于0.2毫米，并且不得贯通。

4.2.3 砼结构厚度允许偏差为正负15毫米。

5、应注意的质量问题5.1 蜂窝：由于砼一次下料过厚，振捣不实或漏振，模板有缝隙使水泥浆流失造成。

5.2 露筋：垫块位移、漏放使钢筋贴模或砼振捣不密实，均可能出现露筋。

5.3 麻面：拆模过早或模板未刷隔离剂或隔离剂未刷均匀。

5.4 孔洞：钢筋较密部位的砼石子被卡住，未经振捣就浇注上层砼造成。

应使用撬扛将钢筋撬着，插入式振捣器的振捣头能下去进行振捣，下层砼振实后，才能灌注上层砼。

5.5 对施工中出现的砼缺陷应及时通知施工技术人员和监理作好记录，得到同意后方可修整，不得擅自进行处理。

技术交底书
工程名称技术交底二次结构工程
交底内容：
一、施工准备
1、熟悉施工图纸，明确构造柱、过梁、圈梁、窗台压顶等二次结构构件的结构做法，确定相应位置及
尺寸。

如有不明处及时联系项目部管理人员。

2、核对现场放线情况，按主体结构拉通线、吊线，核实现场放线是否有误。

存在偏差时要及时告知现
场管理人员，明确处理办法后再进行砌筑。

二、施工工艺、要点
工艺流程：预制构件制作→钢筋绑扎→模板制安→砼浇筑。

1、预制构件制作
过梁、窗台压顶在支座处搁置长度为250mm，当设置位置的支座长度满足要求时，可以提前预制好过梁、压顶构件，质量验收合格后随砌筑进度及时安装即可。

现场预制过梁主要为门洞宽度小于1500mm的过梁，过梁预制采用方钢模板定型，宽度同墙厚。

预制构件采用C20砼浇筑，截面尺寸及配筋做法详见下表：
2、钢筋绑扎
（1）构造柱
构造柱截面尺寸墙厚*200，竖筋4φ10，箍筋φ6@200。

竖筋预埋、植筋伸出主体结构面500，采用绑扎搭接连接。

（2）窗台压顶
交底人：
交底时间：年月日。

二次结构圈梁构造柱钢筋工程技术交底1、施工准备1.1材料及主要机具：1.1.1钢筋：应有出厂合格证，按规定作力学性能复试，当加工过程中发生脆断等特殊情况，还需作化学成分检验。

钢筋应无老锈及油污。

1.1.2铁丝：可采用20～22号铁丝（火烧丝）或镀锌铁丝（铅丝）。

2.1.3控制混凝土保护层用的砂浆垫块、塑料卡。

1.1.4工具：钢筋钩子、撬棍、钢筋扳子、绑扎架、钢丝刷子、手推车、粉笔，尺子等。

1.2作业条件：1.2.1按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。

准备好垫木。

按不同规格型号堆放并垫好垫木。

1.2.2核对钢筋的级别，型号、形状、尺寸及数量，是否与设计图纸及加工配料单相同。

1.2.3弹好标高水平线及构造柱的外皮线。

1.2.4圈梁模板已做完预检，并将模内清理干净。

2.构件设置2.1构造柱设置：页岩多孔砖和加气砼砌块墙体当墙长大于5m时均设构造柱，其截面尺寸为相应部位的墙厚×200，配筋为纵筋4Ф12，箍筋￠6﹫100/200。

锚入主体结构中采用植筋的方式。

2.2圈梁或砼配筋带设置：非住宅部分当墙高大于4m时设置圈梁，住宅部分均设置腰梁，设置截面尺寸为相应部位的墙厚×120，配筋为纵筋4Ф12，箍筋￠6﹫200。

锚入主体结构中采用植筋的方式。

窗台位置的压顶详见结构墙身大样图。

2.3门窗抱框柱设置：门窗洞两侧设置，截面尺寸为相应部位的墙厚×100，配筋为纵筋2￠10，S形拉筋为￠6﹫400。

纵筋底部锚入地（楼）面内，纵筋上部锚入过梁内。

2.4拉结筋设置：每500高植入或埋入两根￠6拉结筋，拉结筋通长设置。

3、操作工艺3.1构造柱钢筋绑扎：3.1.1工艺流程：预制构造柱钢筋骨架→植入构造柱搭接筋→安装构造柱钢筋骨架→绑扎搭接部位箍筋。

3.1.2预制构造柱钢筋骨架：3.1.2.1先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距。

3.1.2.2根据画线位置，将箍筋套在受力筋上逐根绑扎，要预留出搭接部位的长度。

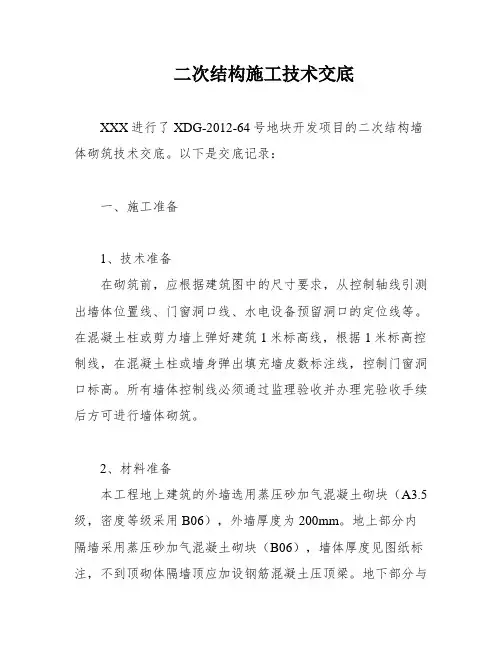

二次结构施工技术交底XXX进行了XDG-2012-64号地块开发项目的二次结构墙体砌筑技术交底。

以下是交底记录：一、施工准备1、技术准备在砌筑前，应根据建筑图中的尺寸要求，从控制轴线引测出墙体位置线、门窗洞口线、水电设备预留洞口的定位线等。

在混凝土柱或剪力墙上弹好建筑1米标高线，根据1米标高控制线，在混凝土柱或墙身弹出填充墙皮数标注线，控制门窗洞口标高。

所有墙体控制线必须通过监理验收并办理完验收手续后方可进行墙体砌筑。

2、材料准备本工程地上建筑的外墙选用蒸压砂加气混凝土砌块（A3.5级，密度等级采用B06），外墙厚度为200mm。

地上部分内隔墙采用蒸压砂加气混凝土砌块（B06），墙体厚度见图纸标注，不到顶砌体隔墙顶应加设钢筋混凝土压顶梁。

地下部分与土壤直接接触的砖砌体采用强度等级为MU10的混凝土空心砌块，并用C20混凝土灌孔。

砌筑砂浆全部采用成品干粉砂浆。

水应采用自来水或洁净的天然水。

3、机具准备机械包括人货电梯和切割机，工具包括小推车、铁铲、瓦刀、托线板、线坠、小白线、卷尺、小水桶、灰槽、砖夹子、扫帚等。

4、人员准备人员要满足施工进度计划。

5、材料运输组织砌体材料的垂直运输采用人货二用电梯为主，配合小推车人工搬运。

二、工程做法1、挡水混凝土导墙做法要求卫生间、厨房、设备用房、电梯井、强弱电井、管道井四周墙体底部均设200高C20混凝土防渗带，宽度同墙厚。

外墙填充墙在楼面根部设200高C20混凝土墙槛，外侧空调板上部有砌体墙位置C20混凝土防渗带。

强弱电井浇筑混凝土挡水台时应与水电安装单位沟通，根据水电安装要求确定电缆位置，预埋套管，不得事后剔凿。

挡水导墙高度应符合设计要求。

本文介绍了XXX的二次结构墙体砌筑技术交底。

下面对每段话进行小幅度改写。

首先，要求在填充墙的全高设置2C6拉墙筋，拉墙筋竖向间距不得超过500mm，拉墙筋沿砌体墙全长设置，拉墙筋与钢柱位置采用焊接连接。

双面焊接长度为钢筋直径的5倍d，单面焊接不得少于钢筋直径的10倍d（d为钢筋的直径）。

二次结构施工方法结构后砌填充墙体构造柱施工，因局限于操作空间环境，容易出现墙体垂直度和平整度偏差大，构造柱漏浆、涨模、蜂窝和垂直度偏差大等质量通病。

另一方面，由于构造柱的涨模、跑模、支模时不保护成品墙等原因致墙面平整度偏差大，增加了墙面抹灰层的厚度，浪费了原材料资源。

针对构造柱混凝土存在涨模、不平整、漏浆等施工问题，采用改进的模板体系，在砖墙构造柱安模接触处粘贴密封材料，解决混凝土浇筑过程漏浆的问题，成型后观感比较好。

模板制作模板配料规范马牙槎高度构造柱位置运至现场钢筋制作柱筋分析马牙槎修整模板拆除 砼浇筑养护 检查验收安装模板墙体砌筑 构造柱筋绑扎立皮数杆定位放线 清理基层工艺流程图基本要求一. 基层处理：基层清理干净，不平整处可采取剔除或补抹砂浆的措施，特别是构造柱地面处要求平整≯3mm ，确保立模的缝隙密实。

二. 构造柱的位置放线：构造柱在墙中位置的放线应按设计布置，当无设计规定时应按规范要求处理。

其位置必须由基础向上按各层垂直布置，放线时以建筑物和构造柱的轴线作为基准线，首先按图纸设计墙体的位置放置墙位线，然后再按构造柱在墙中的位置进行测放，轴线位移质量偏差≯5mm ，并做好标识。

三. 构造柱筋绑扎：按设计配筋进行绑扎，柱筋绑扎完成后应将其垂直固定，避免倾倒。

四. 墙体的砌筑1）按编制好的砖块排列图，在砌体的两侧混凝土墙或柱上设置皮数杆及标高。

2）砌筑按要求控制墙体的平整度和垂直度，根据墙体厚度采用双面挂线的砌筑方法；挂线时注意两头皮数杆标高的一致。

为确保墙体留置构造柱的截面尺寸及马牙槎大小一致，构造柱在墙体砌筑时按截面尺寸及马牙槎位置处挂垂直线，以控制其尺寸大小及垂直度。

3）构造柱的拉结钢筋设置：构造柱在墙体的拉结钢筋应在砌筑过程中一起埋设，拉结钢筋沿柱高每500mm设置一道，每道为2根φ6mm带弯钩钢筋，拉结钢筋在构造柱中通长设置，伸入两端砖墙砌体各不少于1000mm。

4）构造柱模板步步紧孔的留设：为确保构造柱模板安装的牢固，支模的步步紧应在墙体砌筑过程中事先留孔，留置的具体做法是：采用步步紧作为通孔工具，根据支模需要的位置，一般为垂直高度为每500mm预留一孔，砌筑时安放在砖砌体的竖缝内，如灰缝位置不对，可采用电钻（不能使用电锤冲击，造成墙体的轻微损坏，影响观感）在需要的位置打孔。

二次结构施工方法结构后砌填充墙体构造柱施工，因局限于操作空间环境，容易出现墙体垂直度和平整度偏差大，构造柱漏浆、涨模、蜂窝和垂直度偏差大等质量通病。

另一方面，由于构造柱的涨模、跑模、支模时不保护成品墙等原因致墙面平整度偏差大，增加了墙面抹灰层的厚度，浪费了原材料资源。

针对构造柱混凝土存在涨模、不平整、漏浆等施工问题，采用改进的模板体系，在砖墙构造柱安模接触处粘贴密封材料，解决混凝土浇筑过程漏浆的问题，成型后观感比较好。

工艺流程图基本要求一.基层处理：基层清理干净，不平整处可采取剔除或补抹砂浆的措施，特别是构造柱地面处要求平整≯3mm ，确保立模的缝隙密实。

二.构造柱的位置放线：构造柱在墙中位置的放线应按设计布置，当无设计规定时应按规范要求处理。

其位置必须由基础向上按各层垂直布置，放线时以建筑物和构造柱的轴线作为基准线，首先按图纸设计墙体的位置放置墙位线，然后再按构造柱在墙中的位置进行测放，轴线位移质量偏差≯5mm ，并做好标识。

三.构造柱筋绑扎：按设计配筋进行绑扎，柱筋绑扎完成后应将其垂直固定，避免倾倒。

四.墙体的砌筑模板制作 模板配料规范马牙槎高度构造柱位置运至现场 钢筋制作柱筋分析马牙槎修整模板拆除砼浇筑养护检查验收安装模板墙体砌筑 构造柱筋绑扎 立皮数杆定位放线清理基层1）按编制好的砖块排列图，在砌体的两侧混凝土墙或柱上设置皮数杆及标高。

2）砌筑按要求控制墙体的平整度和垂直度，根据墙体厚度采用双面挂线的砌筑方法；挂线时注意两头皮数杆标高的一致。

为确保墙体留置构造柱的截面尺寸及马牙槎大小一致，构造柱在墙体砌筑时按截面尺寸及马牙槎位置处挂垂直线，以控制其尺寸大小及垂直度。

3）构造柱的拉结钢筋设置：构造柱在墙体的拉结钢筋应在砌筑过程中一起埋设，拉结钢筋沿柱高每500mm设置一道，每道为2根φ6mm带弯钩钢筋，拉结钢筋在构造柱中通长设置，伸入两端砖墙砌体各不少于1000mm。

4）构造柱模板步步紧孔的留设：为确保构造柱模板安装的牢固，支模的步步紧应在墙体砌筑过程中事先留孔，留置的具体做法是：采用步步紧作为通孔工具，根据支模需要的位置，一般为垂直高度为每500mm预留一孔，砌筑时安放在砖砌体的竖缝内，如灰缝位置不对，可采用电钻（不能使用电锤冲击，造成墙体的轻微损坏，影响观感）在需要的位置打孔。

2
2
2
2
表C2-1
编 号
工 程 名 称
交底日期
施工单位
分项工程名称
二次结构技术交底
交底提要
交底内容：
实用文档
审核人 交底人 接受交底人
1、本表由建设单位填写，交底单位与接受交底单位各存一份。

2
六、节点要求
1、墙体优化、排版
通过预先设计排砖图并确定质量标准，由施工员和班组长预放灰缝线，使每位参与施工的工人可以简单直接地知道这道墙该怎么砌筑，和相关的质量要求
2、构造柱支模前马牙口处贴海棉条
编号
表C2-1
工程名称交底日期
施工单位分项工程名称二次结构技术交底交底提要
交底内容：
实用文档
3、砌体采用原浆勾缝
审核人交底人接受交底人
1、本表由建设单位填写，交底单位与接受交底单位各存一份。

2
编号
表C2-1
工程名称交底日期
施工单位分项工程名称二次结构技术交底交底提要
交底内容：
实用文档
4、构造柱上口支设簸箕口
审核人交底人接受交底人
1、本表由建设单位填写，交底单位与接受交底单位各存一份。

2
编号
表C2-1
工程名称交底日期
施工单位分项工程名称二次结构技术交底交底提要
交底内容：
实用文档
审核人交底人接受交底人
1、本表由建设单位填写，交底单位与接受交底单位各存一份。

2
2。

二次结构施工技术交底一、项目概况本次施工项目大型商业综合体建设项目的二次结构施工，建设规模较大，主要包括建筑框架、楼板、梁柱、墙板等构件的施工。

本项目的主体结构已完成，目前进入二次结构施工阶段。

本次技术交底的目的是确保施工人员掌握相关工艺和安全操作规范，提高工程质量，确保施工进度。

二、施工工艺流程1.二次结构的施工顺序（1）墙板：墙板应按照楼层的顺序施工，从下往上逐层推进。

（2）楼板：楼板施工应在墙板施工完成之后进行，按照楼层逐层进行。

（3）梁柱：梁柱施工应在墙板和楼板施工完成之后进行，按照楼层逐层进行。

2.施工工具和材料（1）墙板施工：水泥、砂浆、砖块、模板、腻子、喷涂机、手工工具等。

（2）楼板施工：水泥、砂浆、钢筋、模板、电梯施工平台、楼层吊篮、抹灰机等。

（3）梁柱施工：水泥、砂浆、钢筋、木模板、电动工具等。

3.施工流程（1）墙板施工流程：①安装模板支架；②进行墙板的灌浆；③将砂浆倒入模板中，并且用人工工具进行振实；④等待墙体砂浆的凝固；⑤拆除模板。

（2）楼板施工流程：①安装楼板定位钢筋和支模；②在支模上施工楼板钢筋；③浇筑楼板混凝土，并使用振动器进行振实；④混凝土凝固后，进行抹灰和喷涂防水层；⑤拆除支模。

（3）梁柱施工流程：①安装梁柱模板；②进行梁柱钢筋的布置及绑扎；③浇筑梁柱混凝土，并使用振动器进行振实；④混凝土凝固后，进行模板的拆除。

三、安全技术措施1.施工现场安全（1）所有施工人员必须佩戴安全帽，并且遵守现场的相应安全规定。

（2）施工现场应设置警示牌和安全通道，保证施工人员的安全通行。

（3）施工现场应设置安全设施，如防护网、护栏等，避免高空坠物。

2.施工作业安全（1）施工前必须对施工场地进行勘测和探伤，确保施工基础的承受能力。

（2）使用机械设备时必须操作合格的设备，并经过专业人员培训合格后方可操作。

（3）施工作业时应遵守操作规程，确保施工过程中的安全。

3.施工材料的安全（1）水泥、砂浆等材料应符合国家标准，杜绝假冒伪劣材料的使用。

6）、楼梯间砌体填充墙应每隔2.0米设置一道钢筋混凝土圈梁，遇门窗洞口改为洞口上皮，圈梁做法见详图九。楼梯间砌体填充墙尚应采用钢丝网砂浆面层加强。
7）、一～五层裙房部分外墙石材幕墙后面的砌体填充墙应在一半层高位置设置一道钢筋混凝土圈梁，圈梁做法见详图十三。
8）、本工程填充墙门窗洞口过梁（除施工图特别注明外）根据建筑平面及跨度参见下表选用。
1.2.3.2、构造柱的设置
根据建筑平面图上砌体填充墙及女儿墙的位置，在墙体的转角、纵横墙的交接处及自由端，洞口宽度大于2m的洞口两侧，沿墙长每小于4m(视门窗洞口情况调整)设置钢筋混凝土构造柱。构造柱截面及配筋见详图八，在与构造柱对应位置的主体构件中应预埋与构造柱相同配筋的短筋，埋入与伸出长度为500mm，做法见详图十一，施工时应先砌墙后浇构造柱。构造柱采用C20混凝土，竖筋分别锚入梁，板等建筑结构内500mm；构造柱与两侧墙体设2Ф6拉结筋，拉结筋竖向间距500mm左右，沿墙全长贯通，钢筋端部900直钩（直钩平直段12d）。马牙槎伸入墙体不小于60mm，槎高为200mm~300mm，先退后进。
3
表面平整度
8
用2米靠尺和楔形塞尺检查
4
门窗洞口宽度（后塞口）
宽度
±5
尺量检查
门口高度
+15、（-5）
5
预留构造柱截面（宽度、度）
±10
尺量检查
6
外墙上下窗口偏移
20
用经纬仪或吊线检查以底层窗口为准
1.2.4.6、成品保护
1、空心砖运输和堆放时，应轻吊轻放，堆垛之间应保持适当的通道。
2、浇筑混凝土楼板时，应避免冲击已完成的墙体。
11、砌筑砂浆强度大于1Mpa时，方可浇筑混凝土构造柱、过梁、水平系梁，混凝土塌落度不大于180mm,拌合物不离析、不泌水；过梁、构造柱浇筑前应清除孔洞内的砂浆等杂物，并用水冲洗。

二次结构圈梁构造柱钢筋工程技术交底柱钢筋工程技术交底是指在施工前，施工方向工人进行工作指导和讲解，详细说明柱钢筋施工的步骤、方法、要求等，确保施工质量和安全。

下面是二次结构圈梁构造柱钢筋工程技术交底的内容：一、工程概况本工程是柱钢筋的施工，包括柱的钢筋制作、安装和固定等工作。

本工程的主要任务是确保柱的钢筋布置准确、焊接牢固、强度合格。

二、施工原则1.按照设计图纸和施工要求进行施工。

2.权衡周围环境、施工条件和施工进度，确保施工的安全和质量。

三、施工步骤1.钢筋加工（1）根据设计图纸，确定柱钢筋的型号、规格、长度，并进行验激。

（2）采用工厂化机加工钢筋，保证尺寸的精确性和一致性。

2.柱钢筋装配（1）根据设计图纸和相关规范要求，将各根钢筋按要求弯曲、连接，组成骨架。

（2）确保骨架的几何尺寸和位置符合设计要求，特别注意保持垂直度。

（3）根据柱截面的临时标高，对钢筋进行定位和标定。

3.柱钢筋固定（1）根据柱截面的要求，采用焊接、扎丝或夹具等方法，将钢筋固定在模板上或支撑结构上，确保位置的准确性和稳定性。

（2）对焊接部位进行清理和除锈，确保焊缝的质量和耐力。

（3）固定好的钢筋必须经过验收，确保固定质量合格。

4.焊接（1）熟练掌握焊接规范和操作技术，确保焊接质量合格。

（2）钢筋焊接后需进行强度、可靠性、牢固性、外观等方面进行检查，确保焊缝的质量。

5.验收（1）对柱钢筋的制作、安装和固定等进行验收。

（2）验收时，应按照设计要求和相关规范进行检查，确保钢筋施工质量合格。

四、注意事项1.施工现场必须做到清晰、整洁，杂物不得乱堆乱放。

2.操作人员必须佩戴安全帽、安全鞋和其他所需的个人防护用品。

3.设立相关警示标志，明确警示区域，确保施工安全。

4.施工期间，注意与其他施工班组及人员的协调和配合，确保工作的顺利进行。

5.施工过程中，发现量错误和质量问题应立即纠正，并及时向施工负责人汇报。

以上就是二次结构圈梁构造柱钢筋工程技术交底的内容。

一、交底目的为确保二次构造柱施工过程中的安全，防止安全事故发生，提高施工质量，特进行二次构造柱安全技术交底。

二、施工范围本交底适用于所有二次构造柱的施工过程，包括但不限于柱身浇筑、钢筋绑扎、模板支设、混凝土浇筑、养护等环节。

三、施工人员所有参与二次构造柱施工的工人及管理人员。

四、安全注意事项1. 人员配备与培训：- 所有施工人员必须经过专业培训，了解并掌握二次构造柱施工的相关安全知识和操作技能。

- 作业人员必须穿戴符合安全规定的个人防护用品，如安全帽、安全带、防尘口罩等。

2. 施工准备：- 施工前应对施工现场进行安全检查，确保施工环境安全。

- 施工材料、设备必须符合国家标准，并经过检验合格。

- 施工图纸和施工方案必须经过审核批准，并严格执行。

3. 施工过程：- 钢筋绑扎时，必须确保钢筋位置准确，绑扎牢固，不得出现松脱现象。

- 模板支设必须稳固可靠，不得出现倾斜、变形等情况。

- 混凝土浇筑过程中，应避免发生漏浆、串浆等现象。

- 严禁在施工过程中酒后作业或疲劳作业。

4. 高处作业：- 高处作业人员必须佩戴安全带，并系牢。

- 高处作业平台必须稳固可靠，防止坠落。

- 高处作业时，应设置安全防护栏杆，防止人员坠落。

5. 临时用电：- 临时用电线路必须符合安全规范，严禁私拉乱接。

- 电动工具必须接地，防止漏电事故发生。

6. 应急处理：- 施工现场应配备必要的应急救援设备，如急救箱、灭火器等。

- 作业人员应熟悉应急救援措施，一旦发生事故，能迅速采取有效措施。

五、施工步骤1. 钢筋绑扎：- 根据设计图纸要求，将钢筋绑扎到位，确保钢筋间距、保护层厚度等符合规范。

- 绑扎过程中，注意钢筋的连接牢固，防止出现松脱现象。

2. 模板支设：- 模板支设前，检查模板的完好性，确保模板无变形、破损。

- 模板支设过程中，注意模板的稳定性，防止倾斜、变形。

- 模板支设完成后，进行验收合格后方可进行混凝土浇筑。

3. 混凝土浇筑：- 混凝土浇筑前，检查混凝土的配合比、坍落度等是否符合要求。
