最新美的故障代码故障说明处理方法资料

  • 格式：docx
  • 大小：33.25 KB
  • 文档页数：41

故障代码故障说明处理方法E0 操作面板通讯故障（二线连接） 1、检查主控板与操作面板之间连接信号线是否受到干扰或接触不良2 、主控板或操作面板损坏，无信号输出E1 水箱温度感温头T1 短路或开路检查水箱温度感温头T1 是否脱落，探头线端接触不良或探头短路。

备注：常温25 度时感温头阻值10K QE2 水流开关断路如未装水流开关：、检查保护线水流保护端是否短接好或KS与COM之间是否短接；安装有水流开关：1 、检查水泵是否运转；2 、水泵运转时，水流量是否充足（检查方法：进水管与出水管温度相差超过5 度说明水流量不足）处理检查：进水管道有空气或堵塞（排空或清洗管道）3 、水流开关损坏（正常状态是：有水流时触点闭合，无水流或水流不足时触点开路）注：水流断、流检测：加热循环泵继电器得电20 秒后才真正检测水流开关状态.E3 相序保护动作1 、三相电源相序错相：调换进主机电源三相线相位；2、缺相：检查进主机电源三相线之间是否有380V；3、逆相器损坏。

E4 压缩机1 排所压力过高或过低1 、水流量不足，检查水泵是否运转，管道是否堵塞，这种情况冷凝器的进出水管会很烫（进水管与出水管温度相差超过5度说明水流量不足），一般压缩机运行5分钟--15 分钟后出现故障或水温升到40度以上开始出现高压保护器故障；2 、水温设置过高，夏天不宜超过52，冬天不宜超过55 度，此故障过几天内周期出现；3 、传感器T1 从水箱中脱落，水温不断的上升机组不停机导致高压保护出现；4 、系统漏雪种导致低压保护，此故障开机1 分钟内马上显示；5 、高低压开关损坏，此故障开机马上显示E4；6 、系统内堵【膨胀阀（可调节）、毛细管等堵】E5 压缩机2 排所压力过高或过低故障处理方法同E4 E6 压缩机1 高压或低压频繁保护（1.4 电控版本）故障处理方法同E4E7 压缩机高压或低压频繁保护故障处理方法同E4E8水温传感器T2短路检查回水温度感温头T2是否脱落，探头线端接触不良或探头烧毁。

备注：常温25度时感温头阻值10K QE9除霜传感器T3开路或短路检查除霜温度感温头T3是否脱落，探头线端接触不良或探头烧毁。

备注：常温感温头阻值10K QEF 远程开头未闭合远程控制开关未闭合EB除霜传感器T4开路或短路检查除霜温度感温头T4是否脱落，探头线端接触不良或探头烧毁。

备注：常温感温头阻值10K Q1 CN3 回水温度传感器故障报警E0 关闭所有输出2 CN4 化霜温度传感器故障报警E1 关闭所有输出3 SHUI 水流不足保护报警E2 关闭所有输出4 CN5 环境温度传感器故障报警E3 关闭所有输出5 III一小时内出现三次超温保护（105C）E4关闭所有输出6 63H1 高压保护报警E5 关闭所有输出7 OT-1 低压保护报警E6 关闭所有输出8 CN6 排气温度传感器故障报警E7 关闭所有输出9 III当处于关机状态时，如水温连续60S<3C E8制热运行10 III 一小时内出现三次高低压保护E9 关闭所有输出11 III压机排气温度超过105C故障保护EA关闭压机注：故障E0 E1、E2、E3、E5、E6、E7、E8 EA在故障排除后可自动恢复制热运行；故障E4、E9被锁死，不可恢复，需断电从新开机。

空气源热泵机组常见的故障: 机组不运转,水泵运转但是水不循环或水泵噪声大,机组制热能力偏低,压缩机不运转,压缩机运转噪音大等等;针对相应的故障进行检查排除: 空气源热泵热水机组常见的故障：机组不运转、水泵运转但是水不循环或水泵噪声大、机组制热能力偏低、压缩机不运转、压缩机运转噪音大等等；针对相应的故障进行检查排除：一、机组不运转A: 电源故障, 断开电源开关，检查电源B: 机组电源接线松动, 查明原因并修复C: 机组控制电源熔断器熔断, 更换新熔断器二、水泵运转但是水不循环或水泵噪声大A: 水系统中缺水, 检查系统补水装置，并向系统补水B: 系统中有空气, 排除水系统中的空气C: 水系统阀门末全部打开, 将水系统阀门开足D: 水过滤器脏堵, 清洗水过滤器三、机组制热能力偏低A: 制冷剂不足, 系统检漏并充注制冷剂B: 水系统保温不良, 加强水系统保温C: 干燥过滤器堵塞, 更换干燥过滤器D: 空气热交换器散热不良, 清洗空气换热器E: 水流量不足, 清洗水过滤器四、压缩机不运转A: 电源故障, 查明原因解决电源故障B: 压缩机接触器损坏, 更换接触器C: 接线松动, 查明松动点并修复D: 压缩机过热保护, 查明热原因排除故障后再开机E: 出水温度过高, 重新设定出水温F: 水流量不足, 清洗水过滤器排除系统中的空气五、压缩机运转噪声大A: 液体制剂进入压缩机, 检查膨胀阀是否失效B: 压缩机内部零件损坏, 更换压缩机六、风扇不运转A: 风扇紧定螺钉松动, 紧固紧定螺钉B: 风扇电机烧毁, 更换风机C: 接触器损坏, 更换接触器七、压缩机运转，但机组不制热A: 制冷剂全部泄露, 系统检漏并充注制冷剂B: 压缩机故障, 更换压缩机八、机组水流量过低保护A: 系统水流量不足, 清洗水过滤器排除系统中的空气B: 靶式流量控制器未复位, 调整或更换靶式流量控制器九、排气压力过高A: 冷媒过多, 排出多余的冷媒.B: 氟路系统中有不凝性气体, 排出不凝性气体.C: 水流量不足, 检查水系统，加大水流量.十、吸气压力过低A: 干燥过滤器堵塞, 更换干燥过滤器.B: 电磁阀末开, 修复或更换电磁阀C: 通过热交换器的压降太大, 检查热力膨胀阀的开度是否恰当十一、压缩机失油A: 润滑油不足, 加入润滑油五、安装引起的常见故障及检修1, 窗式空调器因安装引起的常见故障：故障现象故障原因分析及处理空调器不启动电源故障检查电源插座是否断线，或与插头接触不良；电压是否低于正常电压的10％，修复电源线路及插座，电压低时可装稳压电源。

振动及噪音过大机组放置不平调整水平，加设减振胶垫。

机组支架不稳加固支架。

螺丝松动紧固螺丝。

2、分体式空调器因安装引起的常见故障：故障现象故障原因分析及处理空调器不启动电源故障检查电源插座是否断线，或与插头接触不良，电压是否低于正常电压的lU9oo 修复电源线路及插座，电压低时可装稳压电源．线路故障检查室内外机组的连线是否接牢、接好，并及时更改。

不制冷（热）或制冷（热）差制冷剂不足或泄漏用压力表测压力，高、低压力均低则表明制冷剂不足；检漏，补漏后抽真空，按规定补足制冷剂。

管道弯扁将室内机的制冷剂回收到室外机，割去弯扁处，重新焊接，抽真空，加氟。

高，低压阀门未全部打开把高、低压阀门全部打开。

室外环境温度过高将室外机组远离热源，避免日晒。

运转声音异常机组放置不平调整水平，加设减振胶垫。

室内外机组支架不稳加固支架。

连接管未固定，共振调校并固定配管。

室内机漏水排水管折弯或压扁检查排水管，有损坏时更换新的排水管。

排水管走向不对重新设计排水方案.排水管接头部不严或脱落将接头处紧固，并用胶带绑扎。

室内机安装不水平调整室内机位置至水平•室内机配管包扎不严重新包扎未考虑室外侧管道的除水整形室外机组高于室内机组，出管时应向下弯曲一端距离后再向上走管，否则雨水会通过管道侵入墙内，形成滴水。

（见附图）空调器漏电接线错误，电线碰外壳检查接线，并使接线端子线头不接触其他部位。

接地故障按规定要求，可靠地接地。

第二章系统篇空调器由制冷系统，通风系统，电控系统三部分组成。

制冷系统是空调器很重要的一部分．以下我们将对制冷系统的工作原理、结构、以及维修进行分析。

第一节工作原理一、制冷的本质制冷的本质就是能量的转移。

制冷就是把房间内的热量搬到房间外面，制热时刚好相反。

压缩机即为能量的搬运者，制冷剂为运送能量的媒介。

同一台空调，因使用环境不同，其制冷制热效果也不同。

空调上所标的制冷量，制热量是在标准工况下测量的，按国标应为：制冷时，室内温度：7C,室外温度35C。

制热时，室内温度200C, 室外温度7C。

在酷署（室外温度高于一35C）,寒冬（室外温度低于0C）,空调的制冷、制热效果降低主要是因为压缩机搬运能量更困难。

所以，空调正常工作时的环境温度一般为-7C —43C，超出这个范围效率就很低了，这是由制冷系统本身特性决定的。

空调器工作的环境温度如下表所示：空调器型式气候类型T1T2T3冷风型18 〜43C0 〜35C21 〜52C热泵型-7 〜43 C-7 〜35C-7 〜52C电热型43 °C35 C52C二、工作过程、原理1 、分体式空调制冷系统图2、制冷剂在系统中的温度、压力、状态变化（制冷过程）（1）压缩机部分（A- B）制冷剂从压缩机吸气口进入时为低温、低压的气体（压力为4-6 kgf/cm2, 温度为5-15 C ），经压缩后，变为高温、高压的气体（压力为16-22 kgf/cm2, 温度为80-110C）。

（2 ）冷凝器部分（L D）制冷剂从压缩机排气管经过四通阀（冷暖型）进入冷凝器，经室外轴流风扇把热量带走，温度降低。

高温气体逐步变为气液两相状态，最后冷凝器出口处为常温、高压液体。

温度比环境温度约高50C ,但制冷剂在冷凝器内压力基本不变。

（3）毛细管部分（D-E）制冷剂从冷凝器出口进入单向阀（冷暖型）经毛细管节流、降压，通过高压阀进入连接管（液管）。

在毛细管出口处为低温、低压的气液两相制冷剂（开始汽化）。

温度约为5C, 压力约为5〜6kgf/cm2,手摸上去感觉很凉。

（4）蒸发器部分（E〜A'）制冷剂从连接管进入蒸发器，由气液两相状态逐步汽化为饱和蒸汽，同时吸收周围空气的热量，达到制冷目的。

在蒸发器出口处为低温，低压的气体。

温度为5〜10C，压力与进口处相比，基本不变。

（5）回气管部分（A）-.A）制冷剂从蒸发器出口经连接管（回气管）到室外机低压阀，再通过四通阀（冷暖型）进入压缩机的气液分离器到吸气口，完成一个循环。

此时的低温、低压气体与蒸发器出口处相比，压力基本不变，温度稍有上升（约增加5C,主要是连接管吸收了一部分热量）。

3. 压焓图在分析制冷系统的工作原理时，我们可以参照压焓图中制冷剂在各段的变化过程A-B-C-F-A （与系统图相对应），来加深理解。

三、判断制冷系统故障的方法1、“假故障”判定。

使用空调器时，出现下述情况不属于故障。

( 1)关机后不能立即再启动空调器停机后必须在3分钟以后才能运转。

装在微电脑内的3分钟保护定时器自动地起作用，在未到3 分钟以前的时问开机是不启动的，这是正常现象。

(2 )在制冷运转中吹出雾气当室内温度和湿度较高时，空调制冷时会吹出雾气。

这是由于空气中的水蒸气被冷却所引起的。

当室内温度和湿度降低后则雾气会消失。

(3) 空调器运转时发出轻微的流水声这是由于制冷剂在制冷系统中流动所发出的声音，属正常现象。

合集下载

美的空调故障代码汇总手册说明书

美的空调故障代码汇总手册说明书

第一章系统类第二节保护类器件一、压力控制器概述压缩机是空调器的心脏，是空调器最重要的部件之一，也是价格最高的部件，因此空调器的许多保护功能主要是围绕着他设计的。

例如：系统高压保护、系统低压保护、排气温度保护、电流保护、相序保护、两器高低温保护等等。

当发生保护时，整机停机或相应的功能停止工作，同时输出并显示保护代码。

（有显示屏的空调器显示代码为P01~P13,无显示屏的空调器则用组合指示灯快闪表示）保护发生后一般三分钟就会恢复原来的工作，不需维修，但同一个保护代码多次发生时就要查找保护原因并排除，防止事故扩大。

空调器在使用过程中，由于受环境温度、电源电压、安装位置等因素影响，不可避免地会出现一些故障。

为了方便维护检修，美的设计人员把一些常见的空调器故障编入程序，当故障发生时就会输出并显示出一个故障代码，（有显示屏的空调器显示代码为E1~E9,无显示屏的空调器则用组合指示灯快闪表示）根据这个故障代码，维修人员在“故障维修代码表”中很快就能找到相应故障，维修起来十分方便。

无论保护代码还是故障代码，在不同时期、不同型号的空调器上所代表的故障模式有所区别。

美的空调“故障维修代码汇总手册”罗列了不同时期生产的空调器故障代码对照表，并发放到全国所有美的空调维修网点，帮助维修人员快速查找故障。

1、以Q2柜机为例，说明各种代码所包含的意义及显示方式：图一Q2柜机开关显示板a 、三个“8”字的显示方式：1）故障状态下可选择显示E1、E2、E3、E6、E9、PAU ；2）设定定时时间的场合，显示设置的定时时间，“h”图标点亮；3）试运行状态下，可选择显示T1、T2、T3、P4、P5、P9（若不存在对应保护则显示下一内容）。

对应地“T1”、“T2”、“T3”图标将点亮（T4本功能书中未涉及，保持不亮），若显示的为温度，“ C”图标点亮。

获取更多资料微信搜索蓝领星球b 、室外故障（三相机有此功能）1）3秒左右检测到室外故障信号输入口为高电平时，进入故障状态，所有负载关闭，LED 显示“E6”，并开始室外故障计时和室外故障次数计数一次；2）30分钟内第一、第二次出现的室外故障为可恢复故障，当连续3秒左右检测到室外故障信号输入口为低电平时，退出故障状态，恢复故障前运行状态；3）30分钟内第三次出现室外故障为不可恢复故障，LED 常显示“E6”，全部负载按停机时序关闭，直至重新上电方可恢复；4）30分钟内没有出现第三次室外故障，则室外故障计时清零。

美的 故障代码

美的 故障代码

美的变频空调故障代码汇总表一、变频分体机1、KFR-28GW/BPY，KFR-32GW/BPY，KFR-45GW/BPY室内机故障指示1．1室内机故障显示功能KFR-28GW/BPY，KFR-32GW/BPY，KFR-45GW/BPY室内机故障指示化霜灯定时灯自动灯运行灯 LED 状态××○☆模块保护○××☆压缩机顶部温度保护×○×☆室外温度传感器开路或短路○×○☆制冷或制热室外温度过低、室外温度过高×○○☆电压过高或过低保护○○×☆电流保护○○○☆室内房间温度、蒸发器温度传感器开路或短路○×☆☆室内蒸发器高温保护或低温保护×○☆☆抽湿模式室内温度过低保护○○☆☆风机速度失控☆×○☆过零检测出错☆○×☆温度保险丝断保护☆○☆☆机型不匹配☆☆☆☆室内机和室外机通信保护○----亮×----熄☆----闪1.2 室外主控板LED显示L4 运行/待机指示灯：运行----长亮待机----闪烁KFR-28GW/BPY，KFR-32GW/BPY，KFR-45GW/BPY室外主控板故障指示L3 L2 L1 故障说明①②③ (LED指示灯从左到右)×××正常运行○○○正常待机××○电流保护×☆☆环境温度传感器故障☆×☆盘管温度传感器故障○☆○室外电压太高或太低×○× IPM模块保护×○○压机顶部温度保护○××二分钟通信故障保护×☆×预热○——常亮☆——闪烁×——常灭2、KFR-26GW/I1BPY，KFR-32GW/I1BPY，KFR-26GW/CBPY，KFR-32GW/CBPY变频分体机2.1 室内机故障显示功能KFR-26GW/I1BPY，KFR-32GW/I1BPY，KFR-26GW/CBPY，KFR-32GW/CBPY室内机故障指示室内机故障指示化霜灯定时灯自动灯（或换气灯）注1 运行灯 LED 状态××○☆模块保护○××☆压缩机顶部温度保护×○×☆室外温度传感器开路或短路×○○☆电压过高或过低保护○○○☆室内房间温度、蒸发器温度传感器开路或短路○○☆☆风机速度失控☆×○☆过零检测出错☆○×☆温度保险丝断保护××☆☆ EEPROM参数错误指示☆○☆☆机型不匹配☆☆☆☆室内机和室外机通信保护○——常亮☆——闪烁×——常灭注1：对KFR-26GW/I1BPY，KFR-32GW/I1BPY为自动灯；对KFR-26GW/CBPY，KFR-32GW/CBPY 为自动换气及连续换气灯；2.2 室外主控板LED显示室外只有L4 运行/待机/指示灯：运行：长亮待机：0.5HZ闪烁故障：1HZ闪烁3、KFR-26GW/BPY-R、KFR-35GW/BPY-R、KFR-26GW/BPY-S、KFR-35GW/BPY-S、KFR-26GW/BPUYP-V、KFR-32GW/BPUYP-V变频分体机3.1 室内机故障显示KFR-26GW/BPY-R，KFR-35GW/BPY-R，KFR-26GW/BPY-S，KFR-35GW/BPY-S室内机故障指示显示内容故障或保护E0 EEPROM参数错误E1 室内外机通信故障E2 过零检测出错E3 风机速度失控E4 温度保险丝断保护E5 室外温度传感器故障E6 室内温度传感器故障P0 模块保护P1 电压过高或过低保护P2 压缩机顶部温度保护3.2 室外主控板LED显示室外只有L4 运行/待机/指示灯：运行：长亮待机：0.5HZ闪烁故障：1HZ闪烁3.3 KFR-26GW/BPY-R1、KFR-35GW/BPY-R1室内机故障指示化霜灯定时灯干燥防霉灯强劲灯 LED状态☆ X X X EEPROM参数错误☆ O O O 模块保护☆ O X X 压缩机顶部温度保护☆ X X O 室外温度传感器开路或短路☆ X O O 电压过高或过低保护☆ X O X 室内温度传感器开路或短路☆ O X O 风机速度失控☆ O O X 过零检测出错☆☆☆☆室内机和室外机通信保护备注：O———常亮☆———2HZ闪烁 X———常灭4、KFR-26GW/BP2UYP-U、KFR-32GW/BP2UYP-U、KFR-26GW/BP2UYP-V、KFR-32GW/BP2UYP-V直流变频分体机4.1 室内机故障显示KFR-26GW/BP2UYP-U、KFR-32GW/BP2UYP-U、KFR-26GW/BP2UYP-V、KFR-32GW/BP2UYP-V室内机故障指示显示内容故障或保护E0 EEPROM参数错误E1 室内外机通信故障E2 过零检测出错E3 风机速度失控E4 温度保险丝断保护E5 室外温度传感器故障E6 室内温度传感器故障E7 室外风机失速故障（对V型全直流变频）P0 模块保护P1 电压过高或过低保护P2 压缩机顶部温度保护P3 室外温度过低保护（预留）P4 压缩机位置检测故障4.2 室外主控板LED显示室外有4个LED灯，分别为电源灯(LED1)、状态灯(LED2、LED3、LED4)室外机LED显示功能：LED1 电源灯上电后长亮LED4 LED3 LED2 故障说明绿黄红 (LED指示灯从左到右)X X X 正常运行○○○正常待机○ X X 电流保护☆ X X 排气温度传感器故障☆☆ X 环境温度传感器故障☆ X ☆冷凝器温度传感器故障○☆○电压保护X ○ X IPM模块保护○○ X 压缩机顶部温度保护X X ○ 2分钟通信故障保护☆☆○压缩机驱动保护☆ X ○室外直流风机失速保护备注：○——常亮☆——闪烁 X——常灭闪烁频率为2Hz/s二、变频柜机1、KFR-50LW/BPY，KFR-50LW/FBPY，KFR-61LW/FBPY变频柜机1.1 室内机LCD显示保护信息代码(可恢复的保护)KFR-50LW/BPY，KFR-50LW/FBPY，KFR-61LW/FBPY室内机故障指示代码内容P01 室内板与室外板2分钟通信不上保护P02 IPM 模块保护P03 高低电压保护P04 室内温度传感器开路或短路（房间、温度）P05 室外温度传感器开路或短路（冷凝器、环境、排气温度）P06 室内蒸发器温度保护关压缩机(高温或低温)P07 室外冷凝器高温保护关压缩机P08 抽湿模式室内温度过低关压缩机P09 室外排气温度过高关压缩机P10 压缩机顶部温度保护P11 化霜或防冷风P12 室内风机温度过热P13 室内板与开关板3分钟通信不上1.2 室内主控板LED显示室内机设置5个LED，其中LED0为工作指示灯，正常时LED0亮，异常时LED0以5HZ 的频率闪烁KFR-50LW/BPY，KFR-50LW/FBPY，KFR-61LW/FBPY室内主控板故障指示LED4 LED3 LED2 LED1 LED0 LED 状态×××○☆模块保护××○×☆压缩机顶部温度保护×○××☆室内房间温度、蒸发器温度传感器开路或短路○×××☆室外温度传感器开路或短路××○○☆制冷或制热室外温度过低、室外温度过高×○×○☆排气温度过高×○○×☆电压过高或过低保护○×○×☆电流保护○○××☆室内蒸发器高、低温度保护×○○○☆机型不匹配○×○○☆抽湿模式室内温度过低保护○○×○☆室内机和室外机通信保护○○○×☆室内机和开关板通信保护○○○○☆温度保险丝断保护××××○正常状态（频率值为零）○○××○正常状态（频率值不为零）○----亮×----熄☆----闪1.3 室外主控板LED显示L4 运行/待机/指示灯：运行----长亮待机----0.5HZ闪烁KFR-50LW/BPY，KFR-50LW/FBPY，KFR-61LW/FBPY室内主控板故障指示L3 L2 L1 故障说明①②③ (LED指示灯从左到右)×××正常运行○○○正常待机××○电流保护×☆☆环境温度传感器故障☆×☆盘管温度传感器故障○☆○室外电压太高或太低×○× IPM模块保护×○○压机顶部温度保护○××二分钟通信故障保护×☆×预热○——常亮☆——闪烁×——常灭2、KFR-50LW/F2BPY变频柜机2.1 室内机故障显示KFR-50LW/F2BPY室内机故障指示LED指示故障运行灯定时灯预热化霜灯电流保护×☆☆压缩机顶部温度保护☆×☆室外机传感器故障××☆室内机温度传感器故障×☆×模块保护☆××电压保护○☆☆室内外机型不匹配☆☆×室内外机通讯保护☆☆☆○——常亮☆——闪烁×——常灭2.2 室外主控板LED显示室外只有L4 运行/待机/指示灯：运行：长亮待机：0.5HZ闪烁故障：1HZ闪烁3. KFR-50LW/MBPY，KFR-60LW/MBPY变频柜机3.1 室内机故障显示KFR-50LW/MBPY，KFR-60LW/MBPY室内机故障指示保护内容故障内容P1 室内外2分钟通信保护 E1 室内温度传感器故障P2 模块保护 E2 预留P3 高低电压保护 E3 预留P4 室内蒸发器高温或低温保护 E4 室外温度传感器故障P5 室外冷凝器高温保护 E5 室内板与显示板3分钟通信故障P6 预留 E6 预留P7 室外排气温度过高保护 E7 预留P8 压缩机顶部温度保护 E8 静电除尘故障P9 化霜 E9 EEPROM故障3.2 室外主控板LED显示室外只有L4 运行/待机/指示灯：运行：长亮待机：0.5HZ闪烁故障：1HZ闪烁4.KFR-50LW/BPY-R，KFR-60LW/BPY-R变频柜机4.1 室内机故障显示当空调出现故障时，温度显示区自动显示故障保护代码5秒钟，然后隐去，恢复显示设定温度。

美的多联机故障代码大全

美的多联机故障代码大全

故障灯以5HZ闪12下
L5
零速度保护
故障灯以5HZ闪13下
L6
故障灯以5HZ闪14下
L7
相序错误保护
故障灯以5HZ闪15下
L8
前一时刻和后一时刻速度变>15Hz保护
化>15Hz保护
故障灯以5HZ闪16下
L9
设定速度和实际运转速度差>15Hz保护
故障灯以5HZ闪17下
3、V4+全直流变速中央空调室外机故障指示：MDV-252(8)W/DSN1-840（A）、MDV-280(10)W/DSN1-840(A)、MDV-335(12)W/DSN1-840(A)、MDV-400(14)W/DSN1-830（A）、MDV-450(16)W/DSN1-830（A） 。
风机状态
0，1，2
10
T2平均
实际值
11
T3管温
实际值
12
T4环境温度
实际值
13
变频排气温度
实际值
14
定频1排气温度
实际值
15
定频2排气温度
实际值
16
变频电流
实际值
17
定频1电流
实际值
18
定频2电流
实际值
19
电子膨胀阀A开度
实际值×8
20
电子膨胀阀B开度
实际值×8
21
室内机台数
实际值
22
最后一次故障或保护代码
显示
故障或保护定义
备注
L2
直流母线高电压保护
故障灯以5HZ闪10下
L3
故障灯以5HZ闪11下
L4
MCE故障/同步/闭环
故障灯以5HZ闪12下
美的故障代码 故障说明 处理方法.

美的故障代码 故障说明 处理方法.

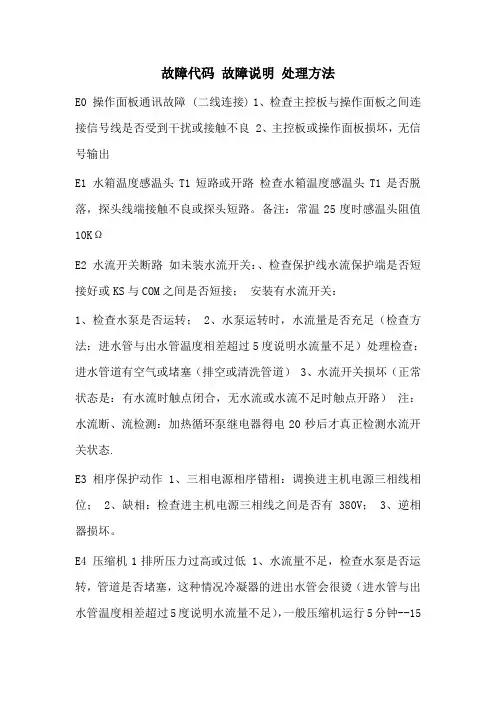

故障代码故障说明处理方法E0 操作面板通讯故障 (二线连接) 1、检查主控板与操作面板之间连接信号线是否受到干扰或接触不良 2、主控板或操作面板损坏，无信号输出E1 水箱温度感温头T1短路或开路检查水箱温度感温头T1是否脱落，探头线端接触不良或探头短路。

备注：常温25度时感温头阻值10KΩE2 水流开关断路如未装水流开关：、检查保护线水流保护端是否短接好或KS与COM之间是否短接；安装有水流开关：1、检查水泵是否运转；2、水泵运转时，水流量是否充足（检查方法：进水管与出水管温度相差超过5度说明水流量不足）处理检查：进水管道有空气或堵塞（排空或清洗管道）3、水流开关损坏（正常状态是：有水流时触点闭合，无水流或水流不足时触点开路）注：水流断、流检测：加热循环泵继电器得电20秒后才真正检测水流开关状态.E3 相序保护动作 1、三相电源相序错相：调换进主机电源三相线相位； 2、缺相：检查进主机电源三相线之间是否有380V； 3、逆相器损坏。

E4 压缩机1排所压力过高或过低 1、水流量不足，检查水泵是否运转，管道是否堵塞，这种情况冷凝器的进出水管会很烫（进水管与出水管温度相差超过5度说明水流量不足），一般压缩机运行5分钟--15分钟后出现故障或水温升到40度以上开始出现高压保护器故障； 2、水温设置过高，夏天不宜超过52，冬天不宜超过55度，此故障过几天内周期出现； 3、传感器T1从水箱中脱落，水温不断的上升机组不停机导致高压保护出现； 4、系统漏雪种导致低压保护，此故障开机1分钟内马上显示； 5、高低压开关损坏，此故障开机马上显示E4； 6、系统内堵【膨胀阀（可调节）、毛细管等堵】E5 压缩机2排所压力过高或过低故障处理方法同E4E6 压缩机1高压或低压频繁保护（1.4电控版本）故障处理方法同E4E7 压缩机高压或低压频繁保护故障处理方法同E4E8 水温传感器T2短路检查回水温度感温头T2是否脱落，探头线端接触不良或探头烧毁。
