脱硫双碱法计算

双碱法计算过程标态：h Nm Q /4000030=65℃：h m Q /49523400002736527331=⨯+= 还有约5%的水份如果在引风机后脱硫，脱硫塔进口压力约800Pa ，出口压力约-200Pa ，如果精度高一点，考虑以上两个因素。

1、脱硫塔⑴ 塔径及底面积计算：塔内流速：取s m v /2.3=m v Q r r v vs Q 17.12.314.33600/49532121=⨯==⇒⋅⋅==ππ D=2r=2.35m 即塔径为2.35米。

底面积S=∏r 2=4.3m 2塔径设定为一个整数，如2.5m⑵ 脱硫塔高度计算：液气比取L/G= 4，烟气中水气含量设为8%SO 2如果1400mg/m3，液气比2.5即可，当SO2在4000mg/m3时，选4① 循环水泵流量：h m m l HG Q G L Q /1821000)08.01(495324)/(100033=-⨯⨯=⨯⨯= 取每台循环泵流量=Q 91m 。

选100LZ A -360型渣浆泵，流量94m 3/h ，扬程22.8米， 功率30KW ，2台② 计算循环浆液区的高度：取循环泵8min 的流量，则H 1=24.26÷4.3=5.65m如此小炉子，不建议采用塔内循环，塔内循环自控要求高，还要测液位等，投资相应大一点。

采用塔外循环，泵的杨程选35m ，管道采用碳钢即可。

③ 计算洗涤反应区高度停留时间取3秒，则洗涤反应区高度H2=3.2×3=9.6m④除雾区高度取6米H3=6m⑤脱硫塔总高度：H=H1+H2+H3=5.65+9.6+6=21.3m塔体直径和高度可综合考虑，直径大一点，高度可矮一点，从施工的方便程度、场地情况，周围建筑物配套情况综合考虑，可适当进行小的修正。

如采用塔内循环，底部不考虑持液槽，进口管路中心线高度可设在2.5m，塔排出口设为溢流槽，自流到循环水池。

塔的高度可设定在16~18m2、物料恒算每小时消耗99%的NaOH 1.075Kg。

双碱法脱硫系统操作规程目录一、引言 (1)（一）、概述 (1)（二）、设备技术参数 (1)二、操作人员岗位职责 (2)（一）、岗位职责 (2)（二）、巡回检查路线及要求 (2)（三）、安全环保注意事项 (3)三、工艺操作规程 (4)（一）工艺流程简介 (4)（二）系统运行中的参数控制 (5)（三）系统的设计参数说明 (5)四、脱硫系统的启动 (7)（一）系统投运前准备 (7)（二）系统开车 (7)五、脱硫系统的停运 (8)（一）、短期停运 (8)（二）、长期停运 (8)六、主要设备 (9)（一）窑炉引风机 (9)（二）脱硫塔 (9)（三）脱硫塔供水系统 (11)（四）加药系统 (12)（五）循环水排出系统 (13)七、常见故障及处理 (13)（一）事故处理的一般原则 (13)（二）停水应急处理办法 (14)（三）停电应急处理办法 (14)（四）设备故障 (15)八、附录 (16)附录一：脱硫各项目的化学分析方法 (16)（一）氧化钙的测定 (16)（二）浆液P H值的测量 (16)（三）亚硫酸盐的测定 (16)（四）硫酸盐的测定 (17)附录二：运行记录表格（参考） (19)一、引言为了确保我公司脱硫系统的安全、稳定、长期高效运行，使操作人员尽快掌握设备及系统操作技能，并能对系统进行日常维护检修，结合现场实际，特编制本《规程》。

对规程中可能存在的问题及不足，将在日后通过对实际运行经验的总结，不断予以改进和完善。

（一）、概述烟气中SO2的去除在吸收塔内进行，吸收塔由预喷淋系统、均流板、3层喷淋装置和1套脱水装置所组成。

从引风机出来的原烟气进入吸收塔后，烟气先经过预喷淋，经过均流板使主喷淋区的烟气分布均匀，然后与喷淋下来的浆液充分接触，烟气被浆液冷却并达到饱和，烟气中的SO2、SO3、HCl、HF等酸性组份被吸收，再流经一层脱水装置而除去所含的液滴。

经洗涤和净化的烟气排出吸收塔，通过烟囱排入大气中。

双碱法计算过程标态：Q = 40000Nm 3/h 065 °C ：Q =273+65x 40000 = 49523m3 /h 1 273还有约5%的水份如果在引风机后脱硫，脱硫塔进口压力约800Pa,出口压力约-200Pa，如果精度高一点，考虑以上两个因素。

1、脱硫塔⑴塔径及底面积计算：塔内流速：取v = 3.2m /sQ = vs = v•兀• r2 n r =g:'49532/3600= J/皿\nv \ 3.14 x 3.2D=2r=2.35m 即塔径为2.35 米。

底面积S=Hr2=4.3m2塔径设定为一个整数，如2.5m⑵脱硫塔高度计算：液气比取L/G= 4，烟气中水气含量设为8%SO2如果1400mg/m3,液气比2.5即可，当SO2在4000mg/m3时，选4①循环水泵流量: 咨x x x HG = 4 x 49532x d —0.08)=182m3 /h 1000(/ / m 3) 1000取每台循环泵流量Q = 91m。

选100LZA-360型渣浆泵，流量94m3/h，扬程22.8米，功率30KW，2台②计算循环浆液区的高度：取循环泵8min的流量，则H]=24.26《4.3=5.65m如此小炉子，不建议采用塔内循环，塔内循环自控要求高，还要测液位等，投资相应大一点。

采用塔外循环，泵的杨程选35m，管道采用碳钢即可。

③计算洗涤反应区高度停留时间取3秒，则洗涤反应区高度H2=3.2x3=9.6m④除雾区高度取6米H3=6m⑤脱硫塔总高度：H=H i+H2+H3=5.65+9.6+6=21.3m塔体直径和高度可综合考虑，直径大一点，高度可矮一点，从施工的方便程度、场地情况，周围建筑物配套情况综合考虑，可适当进行小的修正。

如采用塔内循环，底部不考虑持液槽，进口管路中心线高度可设在2.5m，塔排出口设为溢流槽，自流到循环水池。

塔的高度可设定在16〜18m2、物料恒算每小时消耗99%的NaOH 1.075Kg。

双碱法脱硫的操作主要工艺过程是：清水池一次性加入氢氧化钠溶剂制成氢氧化钠脱硫液(循环水)，用泵打入脱硫除尘器进行脱硫。

3 种生成物均溶于水。

在脱硫过程中，烟气夹杂的烟道灰同时被循环水湿润而捕集进入循环水，从脱硫除尘器排出的循环水变为灰水(稀灰浆)。

一起流入沉淀池，烟道灰经沉淀定期清除，回收利用，如制内燃砖等。

上清液溢流进入反应池与投加的石灰进行反应，置换出的氢氧化钠溶解在循环水中，同时生成难溶解的亚硫酸钙、硫酸钙和碳酸钙等，可通过沉淀清除；可以回收，是制水泥的良好原料。

因此可做到废物综合利用，降低运行费用。

用NaOH 脱硫，循环水基本上是NaOH 的水溶液。

在循环过程中对水泵、管道、设备均无腐蚀与堵塞现象，便于设备运行与保养。

为保证脱硫除尘器正常运行，烟气排放稳定达标，确保脱硫剂有足够使用量是一个关键问题。

脱硫剂用量计算如下：脱硫反应中，NaOH 的消耗量是SO2 和CO2 与其反应的消耗量。

用量需要过量5%以上(按5%计算)。

前面计算的10 t/h 锅炉烟气中SO2 排放量为42 kg/h ，CO2 排放是为2 161 kg/h。

SO2 和CO2 中和反应用氢氧化钠量为：(80 >42^64+80X2 161 岂4) X05%=4 180 kg脱硫过程由于NaOH 的转换实际消耗是石灰。

折算成生石灰消耗量56X4180 弋0=2 926 kg生石灰日消耗量为70 224 kg综上所述，脱硫过程的碱消耗量是很大的。

但要保证脱硫效率，就必须要保证碱的用量，通过比较双碱法脱硫可以实现脱硫效率高，运行费用相对比较低，操作方便，无二次污染，废渣可综合利用。

所以改进后的双碱法脱硫工艺是值得推荐和推广应用的。

双碱法是采用钠基脱硫剂进行塔内脱硫，由于钠基脱硫剂碱性强，吸收二氧化硫后反应产物溶解度大，不会造成过饱和结晶，造成结垢堵塞问题。

另一方面脱硫产物被排入再生池内用氢氧化钙进行还原再生，再生出的钠基脱硫剂再被打回脱硫塔循环使用。

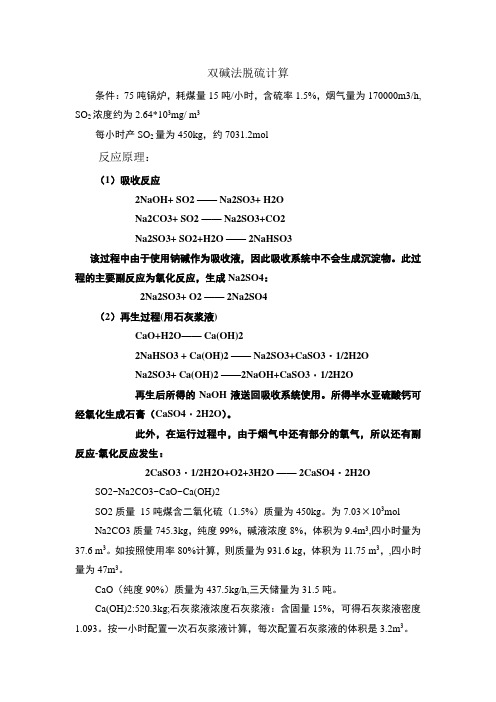

双碱法脱硫计算条件：75吨锅炉，耗煤量15吨/小时，含硫率1.5%，烟气量为170000m3/h, SO2浓度约为2.64*103mg/ m3每小时产SO2量为450kg，约7031.2mol反应原理：（1）吸收反应2NaOH+ SO2 —— Na2SO3+ H2ONa2CO3+ SO2 —— Na2SO3+CO2Na2SO3+ SO2+H2O —— 2NaHSO3该过程中由于使用钠碱作为吸收液，因此吸收系统中不会生成沉淀物。

此过程的主要副反应为氧化反应，生成Na2SO4：2Na2SO3+ O2 —— 2Na2SO4（2）再生过程(用石灰浆液)CaO+H2O—— Ca(OH)22NaHSO3 + Ca(OH)2 —— Na2SO3+CaSO3﹒1/2H2ONa2SO3+ Ca(OH)2 ——2NaOH+CaSO3﹒1/2H2O再生后所得的NaOH液送回吸收系统使用。

所得半水亚硫酸钙可经氧化生成石膏（CaSO4﹒2H2O）。

此外，在运行过程中，由于烟气中还有部分的氧气，所以还有副反应-氧化反应发生：2CaSO3﹒1/2H2O+O2+3H2O —— 2CaSO4﹒2H2O SO2~Na2CO3~CaO~Ca(OH)2SO2质量15吨煤含二氧化硫（1.5%）质量为450kg。

为7.03×103molNa2CO3质量745.3kg，纯度99%，碱液浓度8%，体积为9.4m3,四小时量为37.6 m3。

如按照使用率80%计算，则质量为931.6 kg，体积为11.75 m3，,四小时量为47m3。

CaO（纯度90%）质量为437.5kg/h,三天储量为31.5吨。

Ca(OH)2:520.3kg;石灰浆液浓度石灰浆液：含固量15%，可得石灰浆液密度1.093。

按一小时配置一次石灰浆液计算，每次配置石灰浆液的体积是3.2m3。

产生CaSO3﹒1/2H2O 质量为625.8kg,脱硫塔（喷淋塔）的理论计算：⑴ 塔径及底面积计算：塔内流速：取s m v /2.3=m v Q r r v vs Q 17.22.314.33600/170000121=⨯==⇒⋅⋅==ππ D=2r=4.34m 即塔径为4.34米。

双碱法脱硫物料平衡计算过程双碱法脱硫是一种常用的烟气脱硫技术，常用的双碱剂为氢氧化钠和氢氧化钙，既可以实现脱除烟气中的SO2，也可以避免单碱法操作中的缺点，如石灰石堵塞等。

在双碱法脱硫过程中，需要进行物料平衡计算，以确保反应体系的合理性和脱硫效率。

以下是双碱法脱硫物料平衡计算的详细过程。

1. 确定反应方程式：双碱法脱硫的基本反应方程式为：Ca(OH)2 + NaOH + SO2 → CaSO3 + 2H2O + NaOH反应中氢氧化钙和氢氧化钠与二氧化硫反应生成硫酸钙和水，并释放出氢氧化钠。

反应中前两个试剂是体积计输送进入吸收塔，后置两个试剂为反应废液，存在管道里输送。

物料平衡计算的目的就是通过上述方程式，计算各个试剂的输入量和产出量。

2. 确定反应条件：在反应中，需要控制反应废液的pH值，以确保反应的顺利进行和产物的纯度。

一般情况下，反应废液的pH值应该在10.5~11.5之间。

此外，还需要控制反应废液的温度，防止因温度过高产生副反应。

3. 计算反应试剂的输入量：在双碱法脱硫过程中，需要输入的试剂有氢氧化钠、氢氧化钙和二氧化硫。

假设反应中氢氧化钠的摩尔数为a，氢氧化钙的摩尔数为b，二氧化硫的摩尔数为c，则反应的总摩尔数为a+b+c。

由此可得，氢氧化钠和氢氧化钙的输入量分别为V1=a*（mol/V）和V2=b*（mol/V），其中V为体积，单位为立方米。

在实际操作中，氢氧化钠和氢氧化钙的输送速率不同，需要考虑到孔板的压损和各个管道的分配。

实际输送量可以通过实验和测量得到，再进行调整。

4. 计算反应产物的输出量：反应废液中产生的产物包括CaSO3、H2O和NaOH。

假设反应中CaSO3的摩尔数为d，水的摩尔数为e，NaOH的摩尔数为f，则反应产物的总摩尔数为d+2e+f。

由此可得，反应产生的NaOH量为V3=f*（mol/V）。

反应废液中的CaSO3可以通过挥发和过滤等方法进行处理，而水也可以通过挥发和蒸汽回收的方式进行处理，以节约资源和降低成本。

双碱法脱硫原理
双碱法是一种常用的烟气脱硫方法，其原理主要是利用碱性溶液对烟气中的二氧化硫进行吸收和转化。

首先，烟气经过预处理设备除尘后，进入到烟气脱硫塔。

在脱硫塔内，喷洒着由氨水和碱性溶液组成的双碱溶液。

双碱法脱硫的关键步骤是氨的转化吸收和二氧化硫的还原吸收。

氨通过与空气中的氧气反应生成一氧化氮（NO）：
4NH3 + 5O2 → 4NO + 6H2O
生成的一氧化氮与二氧化硫反应生成氮酸根离子：
4NO + 2SO2 + O2 + 2H2O → 4NO3^- + 2H+
氮酸根离子与处于弱酸性的碱性溶液中的碱（如氢氧化钙）反应生成硝酸钙沉淀：
Ca(OH)2 + 2NO3^- → Ca(NO3)2 + 2OH^-
硝酸钙沉淀在溶液中沉淀下来，从而实现对二氧化硫的吸收和转化。

这种双碱法脱硫的优点是能够同时去除烟气中的二氧化硫和氢氧化物，处理效果较好。

但是也存在一些问题，例如对硫酸氧化速率的依赖性较强，需要保证溶液中有足够的氧气供给。

此外，氨的使用也会产生氮氧化物的生成，对环境造成一定的污
染。

因此，在使用双碱法进行烟气脱硫时，需要对溶液的配比和处理过程进行精确控制，以保证高效的脱硫效果和减少对环境的影响。

工程计算双碱法 计算过程入口烟气量：4.5×105Nm 3/h ；SO2浓度：2090mg/Nm 3；烟气入口温度：T=160℃、常压标态：h Nm Q /105.4350⨯=160℃：h m Q /713736105.4273160273351=⨯⨯+=脱硫塔（1）塔径及底面积计算：塔内流速：取s m v /2.3=m v Q r r v vs Q 44.42.314.33600/713736121=⨯==⇒⋅⋅==ππ D=2r=8.88m 即塔径为8.88米。

底面积S=∏r 2=61.9 m 2塔径设定为一个整数，如4.5m（2）脱硫塔高度计算：液气比取L/G= 4 烟气中水气含量设为8%SO2如果2090mg/m3，液气比2.5即可，当SO2在2090mg/m3时，选4①循环水泵流量：h m m l HG Q GL Q /28321000)08.01(7137364)/(100033=-⨯⨯=⨯⨯= 取每台循环泵流量=Q 191m 。

选100LZ A -360型渣浆泵，流量194m 3/h ，扬程122.8米， 功率130KW ，3台②计算循环浆液区的高度：取循环泵8min的流量H1=349.735÷61.9=5.65m如此小炉子，不建议采用塔内循环，塔内循环自控要求高，还要测液位等，投资相应大一点。

采用塔外循环，泵的杨程选35m，管道采用碳钢即可。

③计算洗涤反应区高度停留时间取3秒洗涤反应区高度H2=3.2×3=9.6m④除雾区高度取6米H3=6m⑤脱硫塔总高度H=H1+H2+H3=5.65+9.6+6=21.3m塔体直径和高度可综合考虑，直径大一点，高度可矮一点，从施工的方便程度、场地情况，周围建筑物配套情况综合考虑，可适当进行小的修正。

如采用塔内循环，底部不考虑持液槽，进口管路中心线高度可设在2.5m，塔排出口设为溢流槽，自流到循环水池。

塔的高度可设定在16~18m物料恒算每小时消耗99%的NaOH1.075Kg。

双碱法脱硫工艺计算表概述双碱法脱硫是一种经济、环保的烟气脱硫工艺。

该工艺通过在烟气中加入一定量的氢氧化钙和氢氧化钠，使烟气中的二氧化硫与氢氧化钙和氢氧化钠反应生成硫酸钙或硫酸钠，从而达到脱硫的目的。

本文将介绍双碱法脱硫的工艺计算表。

计算表数据输入项序号数据项单位1烟气流量Nm3/h2二氧化硫浓度mg/Nm33所需脱硫效率%4氢氧化钙纯度%5氢氧化钠纯度%6水的化学当量mol/kg7硫酸钙的产率系数%8硫酸钠的产率系数%数据输出项序号数据项单位序号数据项单位1所需氢氧化钙用量kg/h2所需氢氧化钠用量kg/h3硫酸钙产生量kg/h4硫酸钠产生量kg/h计算方法假设双碱法脱硫的化学反应方程式如下：Ca(OH)2 + SO2 → CaSO3 + H2O2NaOH + SO2 → Na2SO3 + H2O根据反应式，可以列出以下计算公式：1.计算氢氧化钙用量：氢氧化钙用量 = 烟气流量 × 二氧化硫浓度 × (1 - 所需脱硫效率) ÷ (2 × 水的化学当量 × 氢氧化钙纯度 × 硫酸钙的产率系数)2.计算氢氧化钠用量：氢氧化钠用量 = 烟气流量 × 二氧化硫浓度 × (1 - 所需脱硫效率) ÷ (2 × 水的化学当量 × 氢氧化钠纯度 × 硫酸钠的产率系数)3.计算硫酸钙产生量：硫酸钙产生量 = 烟气流量 × 二氧化硫浓度 × 所需脱硫效率 × 硫酸钙的产率系数 ÷ 1004.计算硫酸钠产生量：硫酸钠产生量 = 烟气流量 × 二氧化硫浓度 × 所需脱硫效率 × 硫酸钠的产率系数 ÷ 100注意事项1.氢氧化钙和氢氧化钠的纯度和硫酸钙、硫酸钠的产率系数是根据实际情况而定，需要根据实际脱硫设备的情况进行确定。

双碱法 计算过程标态：h Nm Q /4000030=65℃：h m Q /49523400002736527331=⨯+= 还有约5%的水份如果在引风机后脱硫，脱硫塔进口压力约800Pa ，出口压力约-200Pa ，如果精度高一点，考虑以上两个因素。

1、脱硫塔（1）塔径及底面积计算：塔内流速：取s m v /2.3=m v Q r r v vs Q 17.12.314.33600/49532121=⨯==⇒⋅⋅==ππ D=2r=2.35m 即塔径为2.35米。

底面积S=∏r 2=4.3m 2塔径设定为一个整数，如2.5m（2）脱硫塔高度计算：液气比取L/G= 4 烟气中水气含量设为8%SO2如果1400mg/m3，液气比2.5即可，当SO2在4000mg/m3时，选4①循环水泵流量：h m m l HG Q GL Q /1821000)08.01(495324)/(100033=-⨯⨯=⨯⨯= 取每台循环泵流量=Q 91m 。

选100LZ A -360型渣浆泵，流量94m 3/h ，扬程22.8米， 功率30KW ，2台②计算循环浆液区的高度：取循环泵8min 的流量H 1=24.26÷4.3=5.65m如此小炉子，不建议采用塔内循环，塔内循环自控要求高，还要测液位等，投资相应大一点。

采用塔外循环，泵的杨程选35m，管道采用碳钢即可。

③计算洗涤反应区高度停留时间取3秒洗涤反应区高度H2=3.2×3=9.6m④除雾区高度取6米H3=6m⑤脱硫塔总高度H=H1+H2+H3=5.65+9.6+6=21.3m塔体直径和高度可综合考虑，直径大一点，高度可矮一点，从施工的方便程度、场地情况，周围建筑物配套情况综合考虑，可适当进行小的修正。

如采用塔内循环，底部不考虑持液槽，进口管路中心线高度可设在2.5m，塔排出口设为溢流槽，自流到循环水池。

塔的高度可设定在16~18m2、物料恒算每小时消耗99%的NaOH1.075Kg。
