通用变频器的设计通用变频器是一种重要的电力传动装置，在现代工业中得到广泛应用。
其主要功能是将交流电动机的输入频率变换为可调节的输出频率，从而实现电动机转速调节。
通用变频器的设计涉及到电路设计、控制算法设计等方面，下面将对通用变频器的设计进行详细介绍。
首先，通用变频器的设计需要考虑的一个重要因素是功率因数校正。
功率因数是指电路中的有功功率与视在功率的比值，其数值范围在-1到1之间。
在实际应用中，功率因数通常要求尽量接近1，以提高电网的功率利用率。
为了实现功率因数校正，可采用有源功率因数校正电路。
该电路由功率因数校正电流采样电路和功率因数控制电路组成，通过对反馈信号的调整，使电路的功率因数接近1其次，通用变频器的设计还需要考虑到其输出电压和电流的调节。
通用变频器通过电路调节器件的开关控制来改变输出电压和电流的大小和波形。
其中，电压调节主要涉及到PWM技术的应用，通过调节开关器件的占空比来改变输出电压；电流调节主要涉及到电流反馈回路的设计，通过对电流进行采样和比较，控制开关器件的导通时间，从而调节输出电流的大小。
此外，通用变频器的设计还需要考虑到保护功能的实现。
保护功能可以通过设计过流保护、过压保护、过温保护等来实现，以保证变频器正常运行并保护电机免受损害。
过流保护主要通过电流采样和比较，当电流超过设定值时，及时切断电路以防止电机烧坏。
过压保护可以通过电压检测电路来实现，当输出电压超过设定值时，切断输出电路以防工作电机电压过高。
过温保护主要通过温度传感器来实现，当变频器温度过高时，及时切断电路以防止设备过热。
此外，通用变频器的设计还需要考虑到调速算法的选择和实现。
常见的调速算法有串级PID调速算法、模糊PID调速算法、自适应控制算法等。
选择合适的调速算法取决于具体的应用场景和要求。
例如，对于要求响应速度快且高精度的应用，在调速算法上可以选择模糊PID算法实现，可以快速响应变频器的输出频率调整。
最后，通用变频器的设计还需要考虑到EMC（电磁兼容）设计。
通用变频器标准
范围
本标准规定了通用变频器的范围、规范性引用文件、术语和定义、分类与命名、技术要求、试验方法、检验规则、标志、包装、运输、贮存等内容。
本标准适用于通用变频器的设计、制造和验收。
规范性引用文件
下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2008 包装储运图示标志
术语和定义
3.1 变频器：一种将固定频率的交流电转换为可变频率和可变电压的交流电的电气设备。
3.2 负载电动机：连接在变频器输出端的电动机，用于驱动机械负载。
3.3 控制电路：用于控制变频器的工作方式和输出特性的电路。
3.4 保护电路：用于检测和处理变频器异常情况的电路。
变频器的分类与命名
4.1 变频器按控制方式可分为以下几类：
a) V/f控制变频器；
b) 矢量控制变频器；
c) 直接转矩控制变频器。
4.2 变频器按用途可分为以下几类：
a) 通用变频器；
b) 专用变频器；
c) 高频变频器。
4.3 变频器的命名可采用以下规则：
a) 型号由字母和数字组成，字母表示类型，数字表示额定输出容量（单位为kV）。
例如，型号GFC500表示额定输出容量为500 kV的通用变频器。
b) 对于专用变频器和高频变频器，可以在型号后加字母来表示用途，例如：型号SVC500表示额定输出容量为500 kV 的专用变频器。
5. 技术要求
5.1 通用要求：变频器应符合国家相关标准的要求，并经过国家认证机构的认证。

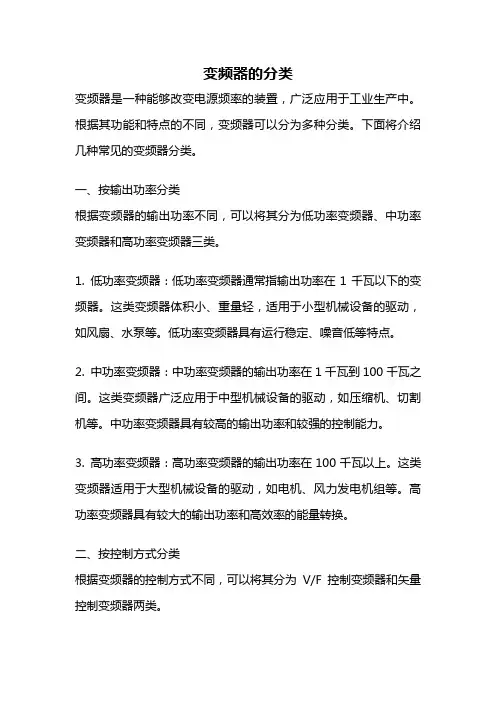

变频器的分类变频器是一种能够改变电源频率的装置，广泛应用于工业生产中。
根据其功能和特点的不同，变频器可以分为多种分类。
下面将介绍几种常见的变频器分类。
一、按输出功率分类根据变频器的输出功率不同，可以将其分为低功率变频器、中功率变频器和高功率变频器三类。
1. 低功率变频器：低功率变频器通常指输出功率在1千瓦以下的变频器。
这类变频器体积小、重量轻，适用于小型机械设备的驱动，如风扇、水泵等。
低功率变频器具有运行稳定、噪音低等特点。
2. 中功率变频器：中功率变频器的输出功率在1千瓦到100千瓦之间。
这类变频器广泛应用于中型机械设备的驱动，如压缩机、切割机等。
中功率变频器具有较高的输出功率和较强的控制能力。
3. 高功率变频器：高功率变频器的输出功率在100千瓦以上。
这类变频器适用于大型机械设备的驱动，如电机、风力发电机组等。
高功率变频器具有较大的输出功率和高效率的能量转换。
二、按控制方式分类根据变频器的控制方式不同，可以将其分为V/F控制变频器和矢量控制变频器两类。
1. V/F控制变频器：V/F控制变频器是一种常见的变频器控制方式，其通过控制输出电压和频率的比值来控制电机的转速。
V/F控制变频器结构简单，控制稳定，适用于一般的驱动需求。
2. 矢量控制变频器：矢量控制变频器是一种高级的变频器控制方式，其通过对电机转子位置和转速进行精确控制，实现对电机的高性能驱动。
矢量控制变频器具有较高的控制精度和动态响应能力，适用于对转速要求较高的场合。
三、按输出电压分类根据变频器的输出电压不同，可以将其分为单相变频器和三相变频器两类。
1. 单相变频器：单相变频器适用于单相电源供电的场合，常见于家用电器和小型机械设备的驱动。
单相变频器结构简单，安装方便，但输出功率相对较小。
2. 三相变频器：三相变频器适用于三相电源供电的场合，广泛应用于工业生产中的大型机械设备。
三相变频器输出功率较大，能够满足各种工业驱动需求。
四、按应用场景分类根据变频器的应用场景不同，可以将其分为通用型变频器和专用型变频器两类。
通用变频器使用概述一、MM420系列变频器的使用MM420（MICROMASTER420）系列变频器是西门子公司的通用变频器产品，属于第2代通用变频器。
该系列有多种型号，从单相电源电压，额定功率120W 到三相电源电压，额定功率11KW 可供用户选用。
例如，YL-335B实训设备中，所用的变频器为三相380V电源电压，额定功率750W的MM420机型，其外形尺寸为A型，采用基本操作板（BOP）作为操作面板，外观如图1所示。
图1 变频器外观图 MM420系列变频器具有如下特点：• 采用IGBT作为功率输出器件，其脉冲宽度调制的开关频率从2kHz～16kHz分级可选， 额定值为4 kHz。
用户可根据运行要求、环境情况选择不同的开关频率（参数P1800），达到降低电动机运行的噪声，或减少变频器的损耗，或降低射频干扰发射的强度等目的。
• 变频器由微处理器控制，控制功能和保护功能较为全面且完善，即具有功能的多样性和很高的运行可靠性，并且为变频器和电动机提供了良好的保护。
• 控制方式都是基于U/F 控制特性，包括普通U/F控制，用于如风机和水泵等类型负载的抛物线（平方）U/F 控制，带磁通电流控制（FCC）的高性能型U/F控制。
根据不同的应用对象可选择不同的控制关系。
1、MM420变频器的接线接线端子在变频器机壳下盖板内，拆卸盖板后可以看到变频器的接线端子如图2所示。
图2 MM420变频器（A型）的接线端子变频器主电路和控制电路的接线图如图3所示。
图3 MM420变频器方框图2、BOP 操作面板MM420 变频器在标准供货方式时装有状态显示板（SDP），对于一般用户来说，利用SDP 和制造厂的缺省设置值，就可以使变频器成功地投入运行。
但如果工厂的缺省设置值不适合设备情况，则可利用基本操作板（BOP）或高级操作板（AOP）修改参数，使之匹配起来。
图4是这三种操作面板的外形。
BOP 和AOP 都是作为可选件供货的，下面仅介绍国内用户使用最多的BOP 操作面板。
