焊接中常见缺陷图片

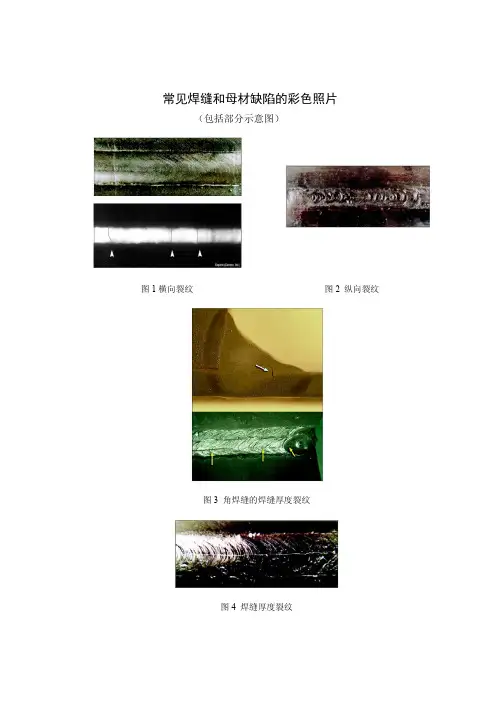

常见焊缝和母材缺陷的彩色照片
（包括部分示意图）
图1横向裂纹图2 纵向裂纹
图3 角焊缝的焊缝厚度裂纹
图4 焊缝厚度裂纹
图5 焊趾裂纹
图6 弧坑裂纹
图7 铝焊缝中弧坑裂纹的扩展
图8 焊道下裂纹
图9 裂纹在RT检测底片上的形貌
图10 各种部位的未熔合
图11 焊缝与母材间的未熔合
图12 未熔合（RT显示可能是由沿着焊接接头坡口面处形成的未熔合引起）
图13坡口焊缝中未焊透示意图
图14 坡口焊缝根部未焊透
图15 坡口焊缝根部未焊透的射线底片
图16 表面夹渣
图17 条形夹渣的射线照相影像
图18 根部焊道开始及结束处的未熔透缺陷的射线照相
图19 夹钨的射线影像（通常为亮点）
图20 伴随裂纹的线状表面气孔
图21 角焊缝管状气孔
图22密集气孔的射线照相
23角焊缝和坡口焊缝的咬边和焊瘤
24 表面咬边的射线影像
图25 未焊满
图26 焊瘤的示意图及实例
图27 焊缝凸度过大示意图及实例
图28 焊缝余高过大
图29 弧坑及弧坑裂纹
图30 层状撕裂实例。

机械加工
对焊缝进行机械加工，以去除不合格部分。
补焊
对存在的缺陷进行补充焊接，以消除缺陷。
热处理
对焊缝进行热处理，以改善其力学性能和消 除焊接残余应力。
05
案例分析
案例一：某机械零件的焊接缺陷分析
总结词：机械零件焊接缺陷 总结词：预防措施 总结词：修复方法
详细描述：该案例介绍了某机械零件在焊接过程中出现 的缺陷，如气孔、夹渣、未熔合等，并对其产生的原因 进行了深入分析，如焊接参数不当、操作不规范等。
详细描述
通过建立完善的焊接质量管理体系，制定合理的焊接工艺规范和质量控制标准，加强焊 接过程的监督和检测，可以有效地减少焊接缺陷的产生。同时，采用先进的无损检测技
术，如X射线检测、超声波检测等，可以及时发现和消除焊接缺陷，提高焊接质量。
04
焊接缺陷的检测与修复方法
焊接缺陷的检测方法
外观检测
通过肉眼或使用放大镜观察焊 缝表面，检查是否存在裂纹、
在此添加您的文本16字
总结词：加固措施
在此添加您的文本16字
总结词：修复技术
在此添加您的文本16字
详细描述：对于无法修复的缺陷，该案例采取了各种加固 措施，如增加支撑结构、粘贴钢板等，以提高结构的稳定 性和安全性。
THANKS
感谢观看
气孔与夹渣
气孔和夹渣是焊接过程中常见的缺陷，它们会影响焊接接头的质量。
气孔是由于焊接过程中熔池内的气体在金属冷却过程中未能及时逸出，残留在焊缝内部形成的孔洞。夹渣则是由于焊接过程 中熔池内存在杂质，在金属冷却过程中未能完全熔化或排除，残留在焊缝中的杂质颗粒。气孔和夹渣的存在会降低焊接接头 的致密度和强度。
咬边与烧穿
咬边和烧穿是焊接过程中常见的缺陷 ，它们会导致焊接接头的强度降低。

常见的焊接缺陷（1）常见的焊接缺陷（1） 未焊透：母体金属接头处中间（X 坡口）或根部（V 、U 坡口）的钝边未完全 熔合在一起而留下的局部未熔合。

未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。

（2） 未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。

（3） 气孔：在熔化焊接过程中，焊缝金属内的气体或外界侵入的气体在熔池金属冷却凝固前未来得及逸岀而残留在焊缝金属内部或表面形成的空 穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电 弧焊中，由于冶金过程进行时间很短， 熔池金属很快凝固， 冶金过程中产生的气体、 液态金属吸收的气体，或者焊条的焊剂受潮而在高温下分解产生气体， 甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。

尽管气孔较之其它的缺陷其应力集中趋势没有那么大， 但是它破坏了焊缝金属的致密性， 减少了焊缝金属的有效截面积，从某钢板对接焊缝X 射线照相底片单个气孔 密集气孔 琏状气孔（冷裂纹、缺議响区裂纹）而导致焊缝的强度降低。

V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。

视其形态可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。

另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落的碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。

W18Cr4V（高速工具钢）-45钢棒对接电阻焊缝中的夹渣断口照片钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，局部夹渣钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，两侧线状夹渣钢板对接焊缝X射线照相底片V型坡口，钨极氩弧焊打底+手工电弧焊，夹钨（5）裂纹：焊缝裂纹是焊接过程中或焊接完成后在焊接区域中出现的金属局部破裂的表现。

焊缝缺陷可能导致 结构断裂，造成安 全隐患
引发泄漏
焊缝缺陷可能导致气体或液体泄漏 泄漏可能导致设备损坏或失效 泄漏可能导致环境污染或人员伤害 泄漏可能导致经济损失或生产中断
缩短使用寿命
焊缝缺陷可能导致 结构强度降低，影 响使用寿命
焊缝缺陷可能导致 设备运行不稳定， 影响使用寿命
焊缝缺陷可能导致 设备维修成本增加 ，影响使用寿命
提高母材质量
选用优质母材，保证其化学成 分、力学性能等符合要求
严格控制母材的加工工艺，避 免产生缺陷
定期对母材进行检验，确保其 质量符合标准
加强母材的储存和运输管理， 避免受到污染和损坏
THANK YOU
汇报人：PPT
原因：焊接电流过小、焊接速 度过快、焊丝角度不当等
危害：降低焊缝强度，影响焊 接质量
预防措施：调整焊接参数、改 善焊接工艺、加强焊前清理等
未焊透
原因：焊接电流过小、焊接速度过快、焊丝角度不当等 特征：焊缝表面有明显的凹坑或缺口，内部有气孔或夹渣 危害：降低焊缝强度，影响焊接质量 预防措施：调整焊接参数、改善焊接环境、加强焊前清理等
电压：根 据焊接材 料和厚度 选择合适 的电压
速度：根 据焊接材 料和厚度 选择合适 的速度
气体保护： 根据焊接 材料和厚 度选择合 适的气体 保护
预热：根 据焊接材 料和厚度 选择合适 的预热温 度
冷却：根 据焊接材 料和厚度 选择合适 的冷却方 式
提高焊接材料质量
确保焊接材料符合国家标准 和行业标准
无损检测
超声波检测：利用超声波在焊缝中的传播和反射特性，检测焊缝内部的 缺陷
射线检测：利用X射线或γ射线在焊缝中的穿透和吸收特性，检测焊缝 内部的缺陷
