当前位置：文档之家 › 广联达安装算量应用大全及知识问答

广联达安装算量应用大全及知识问答

  • 格式：docx
  • 大小：44.55 KB
  • 文档页数：21

广联达安装算量应用大全1.【安装预算知识问答】8、问：旧设备的拆除费如何计算？答：旧设备的拆除应按相应安装定额基价的50％计算，相应安装定额的基价包括人工费、材料费、机械费。

2.【诠释CAD选项识别】之21【批量识别通头时，风管端点垂直方向下方距离范围(风管宽度的倍数)】如果两个风管垂直，或者有角度。

以一根风管端点为基准（左边实线风管），延垂直方向下方到另一个风管的距离，在此范围内生成通头。

3.【有问必答】在电气设备里，在类型里，软件内置了一些常用的设备类型，如果没有，您可以在这里面自由添加，比如在【类型】里直接输入“排风扇”/微笑石云(@stefyun1988) 广联达安装算量(@GQI2011) 排风扇应该选择什么类型的通风设备啊？4.【有问必答】两个桥架之间的线缆，我们可以用桥架配线进行布置/微笑卡卡(@sd198801) 广联达安装算量(@GQI2011) 配电箱与配电箱之间的电缆，在桥架中为什么不可以自动识别，如果可以，怎样操作呢？5.问：电气工程中，吊顶内配管，应如何套用定额？【安装预算知识问答】7,问：电气工程中，吊顶内配管，应如何套用定额？答：吊顶内配管，配管要求与施工验收规范中明配管敷设要求相同时，可套用明配管定额，否则应套用暗配管定额6.【诠释CAD选项识别】之20【批量识别通头时，风管端点垂直方向上方距离范围（风管宽度的倍数）】如果两个风管垂直，或者有角度。

以一根风管端点为基准（左边实线风管），延垂直方向上方到另一个风管的距离，在此范围内生成通头。

7.【安装预算知识问答】6,问：变压器吊芯试验应如何计算？答：吊芯试验已包括在“变压器系统调试”定额内，不得另行计算。

8.【安装预算知识问答】5、问：安装工程高层建筑增加费中“高层建筑”的含义是什么？答：安装工程高层建筑增加费中“高层建筑”的含义是：六层以上的多层建筑（不含六层）或总高度超过20米（室外设计正负零至檐口的高度）以上（不包括屋顶水箱间、电梯间、屋顶平台出入口等）的各类建筑物。

9.【安装预算知识问答】4、问：插接式母线槽有三相四线与三相五线之分，套用定额时是否允许换算？答：插接式母线槽安装应套用第二分册第十章定额子目，无论是三相四线或三相五线，均不予换算。

10.【诠释CAD选项识别】之19【批量识别通头时，风管端点水平方向距离范围。

（风）】：如果两个风管水平，在通头长度L≤1.5倍相邻风管宽度（以大截面风管为准）的时候，通头可以生成。

(*^__^*) 也就是说，软件不会没规则的乱识别，我们可根据工程具体情况在CAD识别选项里进行调整~11.【有问必答】有的地区反映报警按钮等连接的立管是双管。

在消防和弱电消防器具电器具具构件下，分“单根”和“多根”，后期管道用“设备连线”“设备连管”“选择识别”“回路识别”等操作时，可根据这里设置生成一根或多根立管。

【识别材料表】里，消防器具的对应构件下，可选择是生成一根还是多根的12.广联达安装算量(@GQI2011) 【安装预算知识问答】11.问：通风空调风管支架要算吗，为什么软件通风专业里没有内置支架图集呢？答：风管支架不用计算，在相应的定额子目中已经包括了。

13.广联达安装算量(@GQI2011) 【安装预算知识问答】10.问：在铸铁雨水管定额中无雨水漏斗及管件数量，能否另计材料费？答：铸铁雨水管的材质为给水铸铁管，雨水漏斗及管件的材料费可按实作未计价材料计算，漏斗及管件的安装费已包含在铸铁雨水管安装定额内。

14.广联达安装算量(@GQI2011) 【安装预算知识问答】9问：有些钢管为了镀锌需二次安装，如何套用定额？管路中的法兰、阀门等如何计算？答：钢管镀锌需要预安装时，执行第六分册时以直管安装和管件连接的人工之和乘以系数2.0；执行第八分册时以钢管安装的人工乘以系数2.0。

管路中的法兰、阀门等附件均不再另行增加人工材料等费用。

15.广联达安装算量(@GQI2011) 【诠释CAD选项识别】之18【回路识别操作中，是否将交叉的管线当成同一个回路处理】：回路识别操作中，是否将交叉的回路当做一条回路来处理。

用户朋友们一直很关心：CAD图上某2个回路时相交的，软件是否能智能的把各回路区分开？16.广联达安装算量(@GQI2011) 【安装预算知识问答】3、问：隔离开关．负荷开关的操作机构及延长轴应如何套用定额？答：隔离开关、负荷开关的安装操作机构及延长轴的工作内容已包括在开关安装工程定额之内，不可另行计算。

17.广联达安装算量(@GQI2011) 【安装预算知识问答】2、问：上水铸铁管是否包括内衬水泥？如何计算？答：上水铸铁管未包括内衬水泥。

内衬水泥管材及管件为未计价材料，可按实计取，安装人工费按相应定额乘以1.2系数，其他不变。

18.广联达安装算量(@GQI2011) 【诠释CAD选项识别】之17【风管自动识别中，和选中参照线间距比较的误差值】：风管实际宽度和选中风管2条CAD边线的宽度误差在此范围时，风管可以识别。

比如：风管的标注是500*200，而CAD图绘制不规范，绘制宽是480，误差20。

软件默认误差在20内可自动识别。

数据可调哟19.广联达安装算量(@GQI2011) 【有问必答】/微笑如果是沟槽连接的管道，会自动计算卡箍的工程量，否则只计算接头工程量。

在【查看工程量】中可看结果。

卡箍规格型号跟管径一致，数量等于接头数量*2+2，每一个管道+2个连接管件的卡箍量。

(管子两段都有管件时）。

20.广联达安装算量(@GQI2011) 【安装预算知识问答】1、问：双切换盒安装调试如何套用定额？答：双切换盒安装、单体及系统调试套用第十册定额子目。

21.广联达安装算量(@GQI2011) 【诠释CAD选项识别】之16【电气管线识别方式】：可按要求生成图示管线或者按最短距离生成管线。

在施工的时候，电气管线都是最短距离敷设的，但是在CAD 设计时并不是这样，我们希望按哪种方式计算，可以在【CAD识别选项】里调整。

该选项会影响到“选择识别”“回路识别”“回路标识识别”功能的操作结果。

22.广联达安装算量(@GQI2011) 【有问必答】你好，风管风堵软件有计算的哟~您切换到【计算设置】里的“通风”专业下，可以看到一项：是否计算风堵，软件默认为“否”，您可以根据工程实际要求进行调整。

23.广联达安装算量(@GQI2011) 【有问必答】广联达安装算量(@GQI2011) 跨层桥架配线，设置起点和选择起点怎么设置，你好，比如-1层是强电间，有N个配电柜，在-1层时把这些配电柜全部设成起点。

然后到1层（或其他层），把和桥架相连接得管道进行选择起点。

注意：在选择起点时，注意楼层的切换。

24.广联达安装算量(@GQI2011) 【诠释CAD选项识别】之15【设备视为靠墙敷设的范围最大距离】：当【靠墙构件管道识别方式】为“按墙中心线识别”时，有的时候管线并没有识别到中心线？我们量取一下CAD线长度（如下图所示，为设备中心距墙中心距离）是比较长的，非常不规范。

那么我们可以到【CAD选项识别】里调整数值即可。

25.广联达安装算量(@GQI2011) 【诠释CAD选项识别】之14【靠墙构件的管线识别的方式】：在电气专业里，和开关、插座等连接的管线，在计算的时候是计算到墙的中心线呢？还是按照图示尺寸进行计算？您可以根据自己的需求或当地的计算规范在【CAD选项识别】里进行调整哟。

26.广联达安装算量(@GQI2011) 【诠释CAD选项识别】之13【电气管线回路标识识别操作中，标注和管线的最远距离】在回路标识识别中，标识和线的距离在一定范围之内，可以识别。

我们可在CAD识别选项里对距离进行调整。

27.广联达安装算量(@GQI2011) 【诠释CAD选项识别】之12【识别喷头时，是否只识别相同方向的图例】图纸上不同方向的喷头是否希望一次性识别出来，我们可以在这里面进行调整。

28.广联达安装算量(@GQI2011) 学习广联达网络营销项目组(@glodon-e) "#让造价飞##知识学习# 问：法兰和阀门防腐面积的计算公式？答：阀门指在工艺管道上，能够灵活控制管内介质流量的装置，统称阀们或阀件。

弯头是用来改变管道的走向。

常用弯头的弯曲角度为90°、45°和180°，180°弯头也称为U形弯管，也有用特殊角度的，但为数极少…相。

29.广联达安装算量(@GQI2011) 【诠释CAD选项识别】之11【作为同一组标注处理的最大间距】用于标注合并，如果2个标注间距超过此值，将不被合并。

我们可以自主在这里根据情况进行调整\(^o^)/ 也就是说，软件将一些细小的误差自动帮我们修复了！CAD有误差不用怕，CAD选项识别就靠他！30.广联达安装算量(@GQI2011) 广联达安装算量:【诠释CAD选项识别】之10【可以合并的CAD线之间的最大间距】软件中可以对2条断开的CAD线进行合并，如果间距在此范围内（软件默认3000），可直接合并。

\(^o^)/ 也就是说，软件将一些细小的误差自动帮我们修复了！ＣＡＤ有误差不用怕，CAD选项识别就靠他！31.广联达安装算量(@GQI2011) 【诠释CAD选项识别】之9【表示管线有标高差的圆圈最大直径值】：两端管道有高差，如果图纸表示立管圆圈的管径在500以内（软件默认值），软件就可在把水平管识别的同时，立管也自动生成。

\(^o^)/ 也就是说，软件将一些细小的误差自动帮我们修复了！ＣＡＤ有误差不用怕，CAD选项识别就靠他！32.广联达安装算量(@GQI2011) 【诠释CAD选项识别】之8【拉框选择操作中，允许选中CAD弧的最小直径】CAD识别拉框选择操作中，如果CAD弧的最小直径小于该数值（软件默认1000），则该弧可以被选中识别。

\(^o^)/ 也就是说，软件将一些细小的误差自动帮我们修复了！ＣＡＤ有误差不用怕，CAD选项识别就靠他！33.广联达安装算量(@GQI2011) 【诠释CAD选项识别】之7【水平管识别时标识和CAD线的最大距离】水平管识别操作中，选中的标识和CAD线距离在此范围内，该管道是可识别滴。

\(^o^)/ 也就是说，软件将一些细小的误差自动帮我们修复了！ＣＡＤ有误差不用怕，CAD选项识别就靠他！34.广联达安装算量(@GQI2011) 【诠释CAD选项识别】之6【选中标识和要识别CAD线之间的最大距离】设备标识识别或者风管自动识别操作中：选中标识和要识别CAD图例插入点之间的最大距离在此范围内；或是选中标识和风管中心线的最大距离在此范围内，可被识别。

也就是说，软件将一些细小的误差自动帮我们修复了！35.广联达安装算量(@GQI2011) 【诠释CAD选项识别】之5【判断两根线是否平行允许的夹角最大值】两根直线夹角在±角度范围之内（软件默认是5度）认为是平行的。

合集下载

广联达安装百问百答

广联达安装百问百答

安装算量百问百答（一）1消防里管道通过自动识别后管径有些没有按照对应的去识别？选择识别与标识识别区别？答：识别完喷淋头，软件会根据它的数量生成相应管径，如果管径不对，是你的管喷头、管的设计不符合这个规则，你要查到这个管的设计规则，按正确的规则才会生成正确的管，如果管径不对，可能是它在设计时有更改，总之是以图纸为准，不对的再去修改。

选择识别是一条条的选择，而标识识别可以将带这个标识的所有CAD线一次性批量生成，标识识别属于一个批量操作2单构件输入里，新建一个管默认管径为26.75？答：是计算外表面积用的，是管外径3vista下，导入CAD时弹出access violation at address 6946D261 in module ‘atioglxx.dll ’.Read of address 6A21434D，什么原因？答：应该是显卡的问题，找最新的显卡驱动装上即可。

4立管上阀门如何布置呢？答：目前一段立管上只能绘制一个建议大家可以数出来的因为个数也不多的。

5电缆配管与电线配管有什么区别么？答：电缆不管属性定义里的根数定义几根如：YJV-3*50+1*16，则计算出来的线的根数始终就是一根，除非定义为2* YJV-3*50+1*16；而电线配管的配线就会与此处的属性定义相关；不同导线规则型号输入：bv-2*2.5/bv-3*4（材质不同）、bv-2*2.5+3*4（材质相同）6软件中软接头是如何处理的呢？答：在通风设备里，规格型号与其相连的风管7生成通头与识别通头有什么关系吗？答：生成通头只有在识别通头了以后才可以用8在做给排水工程时为什么有的管件识别不了呢？答：解决办法：给排水专业的识别顺序为卫生器具--管道--阀门法兰（附件）。

在管道没有识别的情况下阀门法兰（附件）是不能识别出来的。

9在识别疏散指示灯的时候，为什么数量总是不准确？答：软件是可以准确识别灯具的。

在识别灯器具的时候应先复杂后简单的原则，这种情况是因为没有先识别双向的批示灯，所以在识别单向的时候把双向的识别为两个单向的了。

广联达百问百答

广联达百问百答

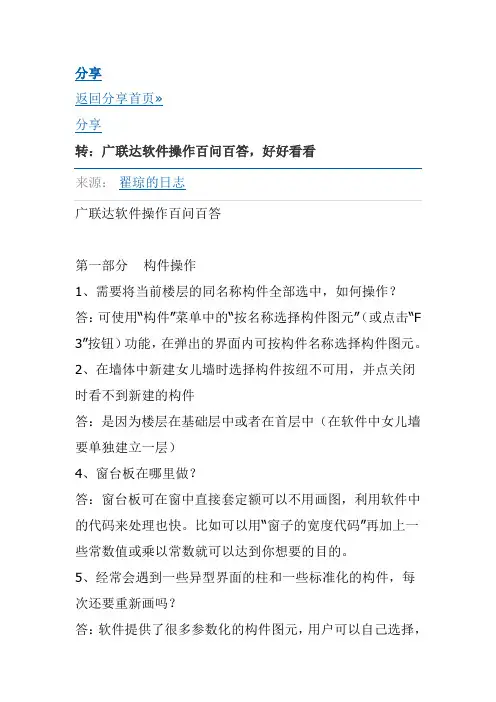

分享返回分享首页»分享转：广联达软件操作百问百答，好好看看来源：翟琼的日志广联达软件操作百问百答第一部分构件操作1、需要将当前楼层的同名称构件全部选中，如何操作？答：可使用“构件”菜单中的“按名称选择构件图元”（或点击“F 3”按钮）功能，在弹出的界面内可按构件名称选择构件图元。

2、在墙体中新建女儿墙时选择构件按纽不可用，并点关闭时看不到新建的构件答：是因为楼层在基础层中或者在首层中（在软件中女儿墙要单独建立一层）4、窗台板在哪里做？答：窗台板可在窗中直接套定额可以不用画图，利用软件中的代码来处理也快。

比如可以用“窗子的宽度代码”再加上一些常数值或乘以常数就可以达到你想要的目的。

5、经常会遇到一些异型界面的柱和一些标准化的构件，每次还要重新画吗？答：软件提供了很多参数化的构件图元，用户可以自己选择，只要输如相应的参数即可。

6、散水能否自动扣台阶，显示时散水全都显示答：汇总计算后，可通过报表下拉菜单中的查看构件图元工程量计算式来查看散水是否扣除台阶所占面积。

7、为什么在首层中柱子有超高模板，在二层中就没有（首层和二层层高相同）答：超高模板是按支撑高度计算的，那就要考虑梁是多高8、为什么在构件属性中已经修改了墙体的标高，但在查看构件工程量时仍然按层高计算的呢？答：如果对画好的构件想修改它的黑色字体属性，就必须选中其构件进行修改，不能直接在构件管理中进行修改9、在墙中画旋转点是做什么用的？答：主要是处理短肢剪力墙的，点击画旋转点，点击第一个轴线交点，点击第二个轴线交点时会弹出窗口让输入长度，即短肢剪力墙的长度10、坡屋面板能处理吗？如何处理？答：能首先先把平板画好或布置好，再选中平板点击右键设置斜板，选中基准边再选择相应的抬起点（注意抬起点在点上）输入高度（正值向上抬、负值向下压）11、玻璃幕墙如何处理？答：部分墙体是玻璃幕墙的可以通过墙洞或单墙装修来处理12、软件中如何快速切换楼层？答：可以通过快捷建“ctrl”+“+”或“-”来实现快速切换楼层。

广联达软件操作百问百答

广联达软件操作百问百答

广联达软件操作百问百答第一部分构件操作1、需要将当前楼层的同名称构件全部选中，如何操作？答：可使用“构件”菜单中的“按名称选择构件图元”（或点击“F3”按钮）功能，在弹出的界面内可按构件名称选择构件图元。

2、在墙体中新建女儿墙时选择构件按纽不可用，并点关闭时看不到新建的构件答：是因为楼层在基础层中或者在首层中（在软件中女儿墙要单独建立一层）4、窗台板在哪里做？答：窗台板可在窗中直接套定额可以不用画图，利用软件中的代码来处理也快。

比如可以用“窗子的宽度代码”再加上一些常数值或乘以常数就可以达到你想要的目的。

5、经常会遇到一些异型界面的柱和一些标准化的构件，每次还要重新画吗？答：软件提供了很多参数化的构件图元，用户可以自己选择，只要输如相应的参数即可。

6、散水能否自动扣台阶，显示时散水全都显示答：汇总计算后，可通过报表下拉菜单中的查看构件图元工程量计算式来查看散水是否扣除台阶所占面积。

7、为什么在首层中柱子有超高模板，在二层中就没有（首层和二层层高相同）答：超高模板是按支撑高度计算的，那就要考虑梁是多高8、为什么在构件属性中已经修改了墙体的标高，但在查看构件工程量时仍然按层高计算的呢？答：如果对画好的构件想修改它的黑色字体属性，就必须选中其构件进行修改，不能直接在构件管理中进行修改9、在墙中画旋转点是做什么用的？答：主要是处理短肢剪力墙的，点击画旋转点，点击第一个轴线交点，点击第二个轴线交点时会弹出窗口让输入长度，即短肢剪力墙的长度10、坡屋面板能处理吗？如何处理？答：能首先先把平板画好或布置好，再选中平板点击右键设置斜板，选中基准边再选择相应的抬起点（注意抬起点在点上）输入高度（正值向上抬、负值向下压）11、玻璃幕墙如何处理？答：部分墙体是玻璃幕墙的可以通过墙洞或单墙装修来处理12、软件中如何快速切换楼层？答：可以通过快捷建“ctrl”+“+”或“-”来实现快速切换楼层。

13、我画完了图形，但是不知道是否有错误的地方，怎么办？答：软件中提供了合法性检查的功能，可以快速查出绘图有问题的地方，并列出详细名称。

广联达安装算量技巧问题

广联达安装算量技巧问题

1、如何识别设备与消声器及静压箱之间的短管和帆布软接先识别完设备和消声器后再识别风管，以后可以自动生成。

你的识别存在I司题，因为新风机组出口一般和风管的高度相同，你识别的设备高一度错误A不与风管高度一致，因此造成二者之间形成了立管而没有生成软接头J饭这个图纸很简单』能直接识别的风管就直接识别，不能直接识别的〈含消声器部分，因回纸间断术规范5 ,可崩选择构件后直接画到设备处，只荽设备与风管标高一致，二者自动生成软接头./2、在风管识别以后，进行风管通头的识别，但是通头识别以后，为什么在【通风管道（F）】这个状态下，通头显示不出来。

而在其他的状态下可以显示出来，现在存在的问题就是在通风管道状态下难以确定通头是否识别！因为识别的通头在通风管道构件下被你隐藏了，在通风管道界面下点击风管通头对应构件的子目U即可；3、安装算量里复制、移动等有没有快捷键呀？选择号构件后，右键，再按C或V就能实现复制和移动的作用。

4、在进行图例识别和管道识别时，有时候会选中图例和标注确认后，出现不能识别的现象，应如何解决？？这个原因是因为软件默认图例和标注之间的距离是一定的，我们可以通过cad操作设置命令按钮进行cad识别选项中值属性的修改，将其间水平管识别时标识和CAD线的最大距离增大其的数值即可。

5、在进行cad风管识别以后，有部分风管未识别上，然后我进行逐个识别的剩余风管，但是在识别通头以后出现通头识别问题，是四通的识别成了三通，请问如何进行修改？？？一.毛病的产生：1.风管没有全部识别完成就开始识别通头。

2.（左）有通头的地方，风管不能连着，应该断开。

二，不能修改，因为通头删除后（风管就展开了），就无法重新识别通头了，必须全部删除，重新来过6、为什么在进行立管识别时，进行给水立管和雨水立管识别时，鼠标不能选中立管的圆圈，而进行排水立管识别时却可以，请问如何解决？？？可以通过管道编辑下的布置立管识别7、识别立管的方法？a选择识别立管、b布置立管、c扣立管、d设置相应的标高来进行识别8、如何改变识别后管线的颜色？？？可以通过工具下的叠样式进行改变相应管道的颜色，使之更加显著。
