广联达安装算量软件简单操作步骤
- 格式:doc
- 大小:25.00 KB
- 文档页数:8
广联达钢筋算量软件操作程序
一、安装软件
1.打开广联达钢筋算量软件的安装文件,双击运行安装程序。
2.根据提示选择安装目录并点击“下一步”按钮。
3.点击“安装”按钮,等待软件安装完成。
4.安装完成后,点击“完成”按钮退出安装程序。
二、软件启动和界面介绍
1.双击桌面上的广联达钢筋算量软件图标启动软件。
2.软件启动后,会显示主界面,包括菜单栏、工具栏和绘图区域。
4.工具栏包括常用工具按钮,例如新建、打开、保存、计算等,可以通过工具栏快速访问常用功能。
三、使用方法
1.新建钢筋图形
a.点击工具栏上的“新建”按钮,或选择菜单栏中的“文件->新建”选项,打开新建钢筋图形的对话框。
b.在对话框中选择钢筋类型、尺寸、布置等参数,并指定钢筋图形的名称。
c.点击“确定”按钮,创建新的钢筋图形。
2.绘制钢筋图形
b.在绘图区域中通过鼠标点击或拖拽的方式绘制钢筋的轮廓。
c.根据需要可以设置钢筋的数量、间距、直径等属性。
4.进行钢筋计算
a.点击工具栏上的“计算”按钮,或选择菜单栏中的“计算->计算”选项,进行钢筋的数量计算。
b.根据钢筋的类型、属性和布置等参数,系统会自动计算出钢筋的数量和总长度。
c. 计算结果可以保存为Excel表格或打印输出。
四、注意事项
1.在使用软件时,要根据实际情况选择适合的钢筋类型和参数。
3.在进行钢筋计算前,要确保图形的属性和参数设置正确无误。
一、导入CAD图1、点一下导航栏的CAD管理2、点CAD草图3、点导入CAD图4、将所需要的CAD图导入。
5、选中需要的拆开的CAD图(拉框选择),导出选中的CAD图二、识别主要材料表1、点一下导航栏的配电箱柜2、点CAD操作设置---材料表识别3、左键框选要识别的主要材料,右键确认4、识别设备的名称,规格型号,距地高度,对应构件,对应楼层5、把空行,空列删除,点确认即可三、识别照明灯具,配电箱柜1、标识识别2、图例识别完以后点右键确认3、识别错了怎么办??-------批量选择(F3),选择你识别错的构件,右键删除即可。
4、先识别复杂的构件,再识别简单的5、先识别带标识的,再识别不带标识的四、识别管线1、有标识的先识别带标识的—回路标识识别2、没有标识的可以选择回路识别或者直接用选择识别注意:一定要清楚电气专业的识别顺序。
五、桥架1、新建一个工程,导入首层弱电平面图2、点一下导航栏的智控弱电—电缆导管3、再用选择识别---选中需要识别的桥架选的时候选中,中间那根线进行识别4、识别管线5、设置起点6、汇总计算7、查看工程量8、布置立管六、先识别卫生器具,再识别管道,最后识别阀门法兰1、图例识别卫生器具2、选择识别管道3、图例识别阀门法兰4、选择识别立管5、延伸水平管6、识别管道上面的附件,如阀门,用图例识别7、注意:识别顺序,识别管道附件的时候一定别忘记先识别管道七、通风空调1、先识别风管,在识别通头----识别风管,可以采用自动识别、选择识别2、在识别风管上面的风管部件如:风口----识别风口的时候先看一下风口里面有没有其他不是该图例的其它东西八、消防1、先识别喷头---采用图例识别2、在识别管道---有标识的采用标识识别没有标识的时候采用自动识别3、标识识别的时候—点完标识识别,然后把里面有的管道全部新建好,这样可以提高速度。
4、很多情况下是没有带标识的,这个时候可以采用自动识别---自动识别也是先一个个新建好5、CAD操作设置---只显示选中的CAD图元所在的图层(选的时候选中喷头、管道、标识)即可办公室——教你如何把打印稿变成电子稿(太牛啦!!你打一天的字都比不上她2分钟!!人手一份,留着以后用哈!)2009-11-17 13:45 |(分类:默认分类)教你如何将打印稿变成电子稿最近,我的一个刚刚走上工作岗位上的朋友老是向我报怨,说老板真的是不把我们这些新来工作的人不当人看啊,什么粗活都是让我们做,这不,昨天又拿了10几页的文件拿来,叫他打成电子稿,他说都快变成打字工具了,我听之后既为他感到同情,同时教给他一个简单的方法,可以轻松将打印稿变成电子稿,我想以后对大家也有用吧,拿出来给大家分享一下。

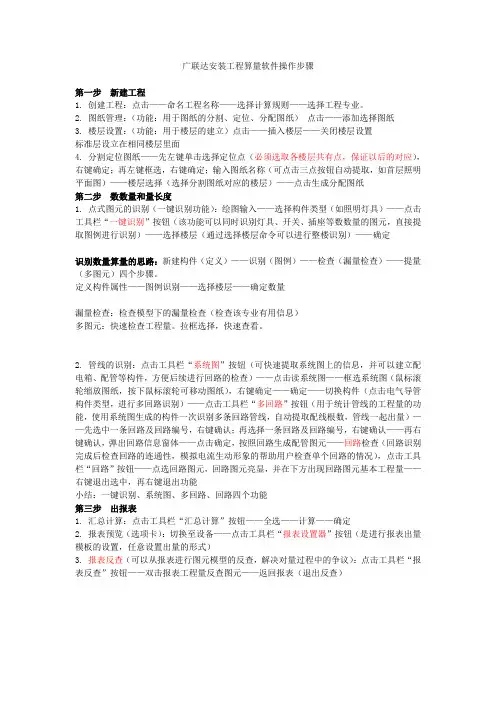

广联达安装工程算量软件操作步骤第一步新建工程1. 创建工程:点击——命名工程名称——选择计算规则——选择工程专业。
2. 图纸管理:(功能:用于图纸的分割、定位、分配图纸)点击——添加选择图纸3. 楼层设置:(功能:用于楼层的建立)点击——插入楼层——关闭楼层设置标准层设立在相同楼层里面4. 分割定位图纸——先左键单击选择定位点(必须选取各楼层共有点,保证以后的对应),右键确定;再左键框选,右键确定;输入图纸名称(可点击三点按钮自动提取,如首层照明平面图)——楼层选择(选择分割图纸对应的楼层)——点击生成分配图纸第二步数数量和量长度1. 点式图元的识别(一键识别功能):绘图输入——选择构件类型(如照明灯具)——点击工具栏“一键识别”按钮(该功能可以同时识别灯具、开关、插座等数数量的图元,直接提取图例进行识别)——选择楼层(通过选择楼层命令可以进行整楼识别)——确定识别数量算量的思路:新建构件(定义)——识别(图例)——检查(漏量检查)——提量(多图元)四个步骤。
定义构件属性——图例识别——选择楼层——确定数量漏量检查:检查模型下的漏量检查(检查该专业有用信息)多图元:快速检查工程量。
拉框选择,快速查看。
2. 管线的识别:点击工具栏“系统图”按钮(可快速提取系统图上的信息,并可以建立配电箱、配管等构件,方便后续进行回路的检查)——点击读系统图——框选系统图(鼠标滚轮缩放图纸,按下鼠标滚轮可移动图纸),右键确定——确定——切换构件(点击电气导管构件类型,进行多回路识别)——点击工具栏“多回路”按钮(用于统计管线的工程量的功能,使用系统图生成的构件一次识别多条回路管线,自动提取配线根数,管线一起出量)——先选中一条回路及回路编号,右键确认;再选择一条回路及回路编号,右键确认——再右键确认,弹出回路信息窗体——点击确定,按照回路生成配管图元——回路检查(回路识别完成后检查回路的连通性,模拟电流生动形象的帮助用户检查单个回路的情况),点击工具栏“回路”按钮——点选回路图元,回路图元亮显,并在下方出现回路图元基本工程量——右键退出选中,再右键退出功能小结:一键识别、系统图、多回路、回路四个功能第三步出报表1. 汇总计算:点击工具栏“汇总计算”按钮——全选——计算——确定2. 报表预览(选项卡):切换至设备——点击工具栏“报表设置器”按钮(是进行报表出量模板的设置,任意设置出量的形式)3. 报表反查(可以从报表进行图元模型的反查,解决对量过程中的争议):点击工具栏“报表反查”按钮——双击报表工程量反查图元——返回报表(退出反查)。
广联达安装算量软件简单操作步骤一、导入CAD图1、点一下导航栏的CAD管理2、点CAD草图3、点导入CAD图4、将所需要的CAD图导入。
5、选中需要的拆开的CAD图(拉框选择),导出选中的CAD图二、识别主要材料表1、点一下导航栏的配电箱柜2、点CAD操作设置---材料表识别3、左键框选要识别的主要材料,右键确认4、识别设备的名称,规格型号,距地高度,对应构件,对应楼层5、把空行,空列删除,点确认即可三、识别照明灯具,配电箱柜1、标识识别2、图例识别完以后点右键确认3、识别错了怎么办??-------批量选择(F3),选择你识别错的构件,右键删除即可。
4、先识别复杂的构件,再识别简单的5、先识别带标识的,再识别不带标识的四、识别管线1、有标识的先识别带标识的—回路标识识别2、没有标识的可以选择回路识别或者直接用选择识别注意:一定要清楚电气专业的识别顺序。
五、桥架1、新建一个工程,导入首层弱电平面图2、点一下导航栏的智控弱电—电缆导管3、再用选择识别---选中需要识别的桥架选的时候选中,中间那根线进行识别4、识别管线5、设置起点6、汇总计算7、查看工程量8、布置立管六、先识别卫生器具,再识别管道,最后识别阀门法兰1、图例识别卫生器具2、选择识别管道3、图例识别阀门法兰4、选择识别立管5、延伸水平管6、识别管道上面的附件,如阀门,用图例识别7、注意:识别顺序,识别管道附件的时候一定别忘记先识别管道七、通风空调1、先识别风管,在识别通头----识别风管,可以采用自动识别、选择识别2、在识别风管上面的风管部件如:风口----识别风口的时候先看一下风口里面有没有其他不是该图例的其它东西八、消防1、先识别喷头---采用图例识别2、在识别管道---有标识的采用标识识别没有标识的时候采用自动识别3、标识识别的时候—点完标识识别,然后把里面有的管道全部新建好,这样可以提高速度。
4、很多情况下是没有带标识的,这个时候可以采用自动识别---自动识别也是先一个个新建好5、CAD操作设置---只显示选中的CAD图元所在的图层(选的时候选中喷头、管道、标识)即可。
广联达GQI2011安装算量软件学习学习模式:以软件操作流程为主导,过程中结合专业知识及安装算量业务常见问题,快速提升安装算量的软件操作及专业水平。
强电专业(弱电专业、消防电专业操作思路均相同)一、新建工程(工程设置)、打开工程1、熟悉计算设置2、工程量定义及量表定义的作用:用于统一套取清单定额,在后面绘图输入定义构建时可以直接引用这里套取的。
工程量定义是集中套取,量表定义是分专业模块套取新建、打开工程常见问题1)打开以前的工程,发现CAD图不见了,而做的构件图元还在,是什么原因?解答:原因1:安装工程里的CAD图是单独存在与安装工程同名的文件夹里的,它被删除或者与工程文件不同名,导致打开工程看不见图纸解决办法:在复制工程时,和它在同一位置的同名文件夹要一起复制;在修改工程名称时,和他对应的文件夹以及文件夹里面的文件也要一起重命名,都要与工程名称相同。
如下图:原因2:在导入CAD图之前,软件提示先保存工程,而没有保存,或者打开软件是,没有导入未识别完的CAD图解决办法:导入CAD之前,先保存工程;打开工程时,要导入未识别完的CAD图纸,如下:原因3:(有时候)非正常关闭软件,会导致CAD图没有成功缓存,看不到CAD2)楼层层高设置错误,而工程已经做好,此时修改楼层层高会有什么影响?如图:修改前:修改层高后:结论:修改层高后,按层顶标高-XX设置的构件图元的标高会自动根据层高变化;按层底标高+XX设置的构建图元的标高仍然不变,比如开关,距地高度1400,修改层高后,其标高不改变,但是接的立管标高自动变化,仍然与开关连接;二、新建轴网1、只需建一个开进一个进深,用于定位CAD图三、导入CAD图1、导入CAD图之前,先保存工程,否则切换楼层看不见图纸2、设置比例工具——连续测量两点间距离——选择一个尺寸段测量——记下测量值和标注值——清除CAD图——重新导入CAD图——输入刚才记录的实际尺寸(量的尺寸)与标注尺寸(图上标的)——确定3、分割CAD图一般分割为:(1)材料表设计说明(2)系统图(3)平面图使用“导出选中的CAD图”功能导入CAD图常见问题及解决办法(1)图纸导入后显示不全或者为空1)需要转为天正t3格式(打开天正软件——文件布图——图形导出。
广联达GQI2011安装算量软件学习学习模式:以软件操作流程为主导,过程中结合专业知识及安装算量业务常见问题,快速提升安装算量的软件操作及专业水平。
强电专业(弱电专业、消防电专业操作思路均相同)一、新建工程(工程设置)、打开工程1、熟悉计算设置2、工程量定义及量表定义的作用:用于统一套取清单定额,在后面绘图输入定义构建时可以直接引用这里套取的。
工程量定义是集中套取,量表定义是分专业模块套取新建、打开工程常见问题1)打开以前的工程,发现CAD图不见了,而做的构件图元还在,是什么原因?解答:原因1:安装工程里的CAD图是单独存在与安装工程同名的文件夹里的,它被删除或者与工程文件不同名,导致打开工程看不见图纸解决办法:在复制工程时,和它在同一位置的同名文件夹要一起复制;在修改工程名称时,和他对应的文件夹以及文件夹里面的文件也要一起重命名,都要与工程名称相同。
如下图:原因2:在导入CAD图之前,软件提示先保存工程,而没有保存,或者打开软件是,没有导入未识别完的CAD图解决办法:导入CAD之前,先保存工程;打开工程时,要导入未识别完的CAD图纸,如下:原因3:(有时候)非正常关闭软件,会导致CAD图没有成功缓存,看不到CAD2)楼层层高设置错误,而工程已经做好,此时修改楼层层高会有什么影响?如图:修改前:修改层高后:结论:修改层高后,按层顶标高-XX设置的构件图元的标高会自动根据层高变化;按层底标高+XX设置的构建图元的标高仍然不变,比如开关,距地高度1400,修改层高后,其标高不改变,但是接的立管标高自动变化,仍然与开关连接;二、新建轴网1、只需建一个开进一个进深,用于定位CAD图三、导入CAD图1、导入CAD图之前,先保存工程,否则切换楼层看不见图纸2、设置比例工具——连续测量两点间距离——选择一个尺寸段测量——记下测量值和标注值——清除CAD图——重新导入CAD图——输入刚才记录的实际尺寸(量的尺寸)与标注尺寸(图上标的)——确定3、分割CAD图一般分割为:(1)材料表设计说明(2)系统图(3)平面图使用“导出选中的CAD图”功能导入CAD图常见问题及解决办法(1)图纸导入后显示不全或者为空1)需要转为天正t3格式(打开天正软件——文件布图——图形导出。
广联达算量软件使用的流程1. 算量软件简介广联达算量软件是一款专业的建筑工程量计算软件,广泛应用于建筑行业的工程量计量和结算工作。
该软件集成了多个功能模块,能够方便快捷地完成工程量的计算、核算和报表生成等工作。
2. 软件安装1.下载软件安装包2.双击安装包进行安装3.按照安装向导逐步进行安装4.安装完成后,运行软件进行初次配置3. 工程量计算流程广联达算量软件提供了一套完整的工程量计算流程,以下为详细步骤:步骤一:新建项目1.打开软件,点击菜单栏上的“项目管理”。
2.在项目管理界面,点击“新建项目”按钮。
3.输入项目名称、所在地区等相关信息,并点击“确定”按钮。
步骤二:创建工程清单1.在项目管理界面,选择对应的项目,并点击“工程清单”按钮。
2.在工程清单界面,点击“新建清单”按钮。
3.输入清单名称和编号,并点击“确定”按钮。
4.在清单列表中,点击新建的清单,进入清单编辑界面。
步骤三:添加工程量项目1.在清单编辑界面,点击“添加项目”按钮。
2.选择合适的工程量项目,如混凝土工程、砌体工程等,点击“确定”按钮。
3.在项目编辑界面,填写相关信息,如项目名称、规格、单位等。
4.点击“保存”按钮保存项目。
步骤四:计算工程量1.在清单编辑界面,选中需要计算工程量的项目。
2.点击工具栏上的“计算”按钮,系统将自动计算选中项目的工程量。
3.根据计算结果,可以进行修改或调整。
步骤五:生成报表1.在清单编辑界面,点击“报表”按钮。
2.选择需要生成的报表类型,如工程量清单、材料清单等。
3.根据需要选择相应的选项,并点击“生成报表”按钮。
4.生成的报表将以Excel文件的形式保存到指定的位置。
4. 结算工作流程广联达算量软件还支持结算工作的进行,以下为结算工作的流程:步骤一:新建结算项目1.在软件主界面,点击菜单栏上的“项目管理”。
2.在项目管理界面,点击“新建项目”按钮。
3.输入结算项目的名称、结算时间等相关信息,并点击“确定”按钮。
广联达2024算量软件操作步骤详解1.打开软件。
在电脑桌面上找到广联达2024算量软件的快捷方式,双击打开软件。
软件启动后,会显示主界面。
2.创建工程。
在主界面的左上方,找到“新建工程”按钮,单击该按钮。
在弹出的对话框中,填写工程名称、项目地址、单位名称等信息。
然后单击“确定”按钮,完成工程的创建。
3.导入工程图纸。
在主界面的左侧导航栏中,找到“图纸列表”选项,并单击打开。
在图纸列表界面中,点击“添加”按钮。
然后选择需要导入的工程图纸文件,单击“确定”按钮,完成图纸的导入。
4.结构模型创建。
在主界面的工作区域中,找到“结构模型创建”按钮,并单击打开。
在结构模型创建界面中,选择需要创建的结构类型,例如梁、柱等。
然后根据实际情况填写结构的尺寸、材料等信息。
点击“确定”按钮,完成结构模型的创建。
5.荷载设置。
在主界面的工作区域中,找到“荷载设置”按钮,并单击打开。
在荷载设置界面中,选择需要添加的荷载类型,例如活载、恒载等。
然后根据实际需要填写荷载的数值和作用位置等信息。
点击“确定”按钮,完成荷载设置。
6.分析计算。
在主界面的工作区域中,找到“分析计算”按钮,并单击打开。
在分析计算界面中,选择需要进行的分析类型,例如静力弹性分析、动力弹性分析等。
然后点击“计算”按钮,软件将根据输入的信息进行计算,并生成计算结果。
7.结果查看。
在主界面的工作区域中,找到“结果查看”按钮,并单击打开。
在结果查看界面中,可以查看结构模型在各个荷载工况下的位移、内力、应力等结果。
可以根据需要选择不同的结果查看方式,例如图表显示、数据表格显示等。
8.报表导出。
在主界面的工作区域中,找到“报表导出”按钮,并单击打开。
在报表导出界面中,选择需要导出的报表类型,例如设计计算报表、构件配筋报表等。
然后选择导出格式和保存路径,并点击“确定”按钮,完成报表的导出。
9.结果分析。
根据导出的报表和计算结果,进行结果分析。
可以根据计算结果来评估结构的强度、稳定性等,并可以根据需要进行结构优化设计。
2010.06.10安装算量讲座讲师:牛清华电话:安装算量整体流程:1、算量准备:新建工程→图纸管理→工程设置2、数量统计:新建→识别绘制→检查→提量3、长度统计:新建→识别绘制→检查→提量4、套用做法5、报表输出识别顺序:先设备,后管线;先复杂,后简单。
(以开关为例:先识别三联开关,再识别双联开关,最后识别单联开关。
)电气安装工程一、算量准备:新建工程→图纸管理→工程设置A、算量准备步骤:1、新建工程:根据图纸在软件中输入工程信息,选择计算规则、定额库及清单库、工程类别,选择保存路径;2、图纸管理:查找电脑中电子标图纸的保存位置,添加图纸,目的:对图纸进行分割定位;3、工程设置:楼层设置、计算设置中进行输入和修改;B、分割定位图纸:1、利用“交点”功能先将图纸定位:在工程设置界面点图纸管理,再点添加进来的图纸,例“安装电气图纸”,点击下边栏“交点”按钮,在要分割的某层图纸找一个点,这个点为多张图纸的共同具有的点,例如①轴与B轴(或A轴等)的交点,先点一下①轴上延伸出的线,再点一下B轴延伸出的线,此时,就会在①轴与B 轴的交点处出现一个红色的Χ,这就是交点,按右键确认。
2、分割图纸:拖动鼠标滚轮将图缩小,从左上向右下框选要分割的某层图纸,例“首层电气平面图”,框选后成深蓝色,右键,在弹出界面的工程名称处,点后面出现的方框中点三个小圆点的按钮,此时又回到图纸界面,在图纸中点一下首层图纸的名称“首层电气平面图”,右键确认,这时又回到弹出界面,“首层电气平面图”的工程名称就出现了。
接着点下面的“楼层”按钮,选择“首层”,然后点击确定。
3、在上两步操作完后,回到工程设置界面,点击左中部“生成分配图纸”按钮,按提示操作,这样,一层的图纸定位分割就完成了。
然后双击“安装电气图纸”,依据前面的操作,将其他楼层也都分割定位。
“生成分配图纸”可每层都进行,也可将多层的图纸都分割定位完后,一次性点击。
C、查看图纸比例:点击“修改CAD”按钮→“设置比例”按钮→点下边栏的“交点”按钮,找到图中一段有标注的标注线,点第一点,再点第二点,然后看弹出的画面里的数值与标注线上标注的数值是否相等,相等则证明比例正确,否则为比例不正确,此时,在弹出画面的数值处将图中标注的数值书写进去,图中比例就设置好了(1:1)。
广联达-安装算量教程第一项:消防专业之喷淋系统操作流程大家有了前面电气专业操作流程和常遇问题解决方案的基础~消防专业的识别与计算可谓是小菜一碟~之前繁杂的喷头的数取只需要轻轻一按~便可以轻松实现,大量而繁琐的喷淋管道的量取只需要我们设置一下~不论是标准设计图还是按照危险等级设计的非标准图~利用我们的“标识识别”和“自动识别”便可以轻松搞定。
分图的操作和基础的操作在这里就不做赘述了~直接进入正题开始“轻轻一按~轻松识别~喷头数量全知道”。
喷头数量的识别---“轻轻一按~数量自现”首先切换到“消防专业”--“喷头”点击“图例识别”--垃框选中我们要识别的喷头右键确认~喷头数量全知道喷头数量的识别我相信大家都没有问题了。
2.喷淋管道的识别“选择识别”和“选择识别立管”是识别管线的两个基本功能~对于喷淋系统同样适用~相信大家有了前面的电气流程识别和常遇问题解决方案的积累学习~这部分都没有问题了。
重点介绍两个非常好用的功能--“标识识别”和“自动识别”,适用版本为136版本,~快速实现我们图纸中喷淋支管的识别与计算。
2.1 管道识别--“标识识别”切换到消防专业--“管道”--点击“标识识别”按鼠标左键选择一个标识和对应的一段管线~右键确认弹出对话框如下图所示在第一行“请指定横管对应的构件”处~点击按钮~弹出新建构件对话框~点击“确认”~结果如图所示再次点击“确定”,第二行“请指定短立管对应的构件”默认为DN25~需要注意的短立管指的是与喷头相连的那段竖直段小管~一般均为DN25, 识别结果如下图所示~所有标注有DN25的管道均可以被识别依次识别各种规格的管道~整张图很快便可以识别完。
需要说明的是:1. 标识识别适用于图纸设计的比较标准的时候~每一道管道在图纸上都标注了规格型号~我们可以利用“标识识别”快速将整张图上的管道识别完毕,2. 我们在识别管道之前可以把管道信息定义完毕~这样可以减少我们定义构件的时间~从而节约大家的计算时间。
广联达安装算量软件GQI2011 用户操作手册广联达软件股份有限公司北京分公司2012年02月安装算量软件GQI2011操作步骤 (1)一新建工程 (1)二工程设置 (2)三通用部分 (2)1导入cad图 (3)2拆分CAD图 (3)3定位CAD图 (3)四强电专业 (4)1 强电的操作流程 (4)2 强电要算那些量 (4)3 识别数量 (4)4 识别长度 (6)5 识别桥架 (8)6分类查看工程量 (9)五弱电专业 (10)1 弱电的操作流程 (10)2 弱电要算那些量 (11)3 识别数量 (11)4 识别长度 (11)5 识别桥架 (13)6 分类查看工程量 (15)六无CAD图 (15)(1)导图片 (15)(2)表格输入 (16)七问题集 (16)CAD图篇 (16)电气专业篇 (17)广联达-安装算量软件GQI2011最新版本及后缀名分别是什么?答:最新版本号:828安装工程后缀名:*.GQI2安装算量软件GQI2011操作步骤一新建工程1双击桌面快捷图标,会弹出“欢迎使用GQI2011“的界面2点击,会弹出”新建工程“的界面输入相应的工程名称,选择相应的清单库和定额库,点击“下一步”,输入相应的“工程信息”,点击下一步,输入相应的“编制信息”,点击下一步,完成。
进入到软件操作界面。
进行下一步操作。
建议:一个专业单独建一个工程,方便检查量二工程设置1在左侧模块导航栏中选择“工程设置”下的“楼层设置”2点击“插入楼层“,进行添加楼层。
3输入各楼层的层高。
注意:有地下室时,选中基础层,再插入楼层没有地下室,选中首层,再插入楼层4在左侧模块导航栏中选择“工程设置“下的”计算设置“在右侧的操作区域修改各专业的计算设置值5在左侧模块导航栏中选择“工程设置“下的”其它设置“在右侧的操作区域修改相关专业的支架间距和连接方式“三通用部分在左侧模块导航栏中点击”绘图输入“按钮,进入到绘图输入的界面。
1导入cad图点击左侧模块导航栏下“CAD图管理“下的”CAD草图“,再在右侧绘图区上方的工具栏区点击”导入CAD图“,将所需要的CAD图导入。
全程电气专业操作流程(一)第一步:新建工程1.双击图标,弹出新建工程向导1.1新建工程:第一步,工程名称1.2新建工程:第二步,工程信息1.3新建工程:第三步,编制信息1.4新建工程:第四步,完成(检查无误后点击“完成”即可)第二步:工程设置2.1 “工程设置”—“楼层设置”点击“插入楼层”按钮,建立楼层(在地上层点击“插入楼层”,建立地上层,在基础层的位置点击“插入楼层”建立地下室层)点击“层高”信息一列单元格,修改层高信息,标准层的建立通过修改“相同层数”一列的单元格进行修改(注意:首层不允许建立标准层)2.2 “工程设置”--“计算设置”(河北定额中给排水、采暖专业的操作高度增加费的起始值为3.6m,在计算设置中修改为3600即可)第三步:绘图输入点击左侧“模块导航栏”-- “绘图输入”,进入“绘图输入”界面3.1 “绘图输入”—“界面介绍”3.2 “绘图输入”—“CAD草图”--“导入CAD图”(电子图纸的格式为“*.dwg”,直接打开电子文件是打不开的,需要在软件中打开,通过点击“导入CAD图”实现在软件中的打开)3.2.1 点击“导入CAD图”—从文件路径选择要计算的工程文件—“打开”即可。
3.2.2调整原图比例,默认为1:1在计算时一定要调整绘图比例为1:1,以保证计算结果的准确性。
可以通过“工具”—“查看线性图元长度”或者“测量两点间距离”查看,按照测量出的值(实际长度)比所标注的轴距(标注尺寸)所得的比,确定是否重新导入CAD图。
若比值=1:1,则无需重新导入;若比值≠1:1,则需要按照比值重新导入。
测量结果如图所示:计算得出实际尺寸和标注尺寸的比为7500:7500=1:1,则无需调整比例,直接进入相应专业即可。
3.2.3 分图步骤:“CAD草图”—拉框选中所要导出的CAD图形--“导出选中CAD图形”填写图纸名称,选择保存路径,“保存”即可按照此种方法分图,将各系统,各层的图纸导出即可。
广联达安装算量软件导图流程(总4页)本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.March广联达安装算量软件导图流程一、准备阶段1、新建工程:2、保存3、楼层设置:模块导航栏→工程设置→楼层设置:点首层,插入楼层,建立地上层。
点基础层,插入楼层,建立地下层。
按建筑施工图立面图输入层高,核对底标高是否与图纸一致。
4、导入图纸:模块导航栏→绘图输入→CAD图管理→CAD草图工具栏→导入CAD图→导入图纸→设置比例(量取图中的尺寸,填写实际尺寸)二、识别阶段1、分割图纸:模块导航栏→CAD图管理→CAD草图→导出选中CAD图形→根据专业,框选图纸,输入图纸名称,只分割平面图、材料表2、定位图纸:分别切换楼层,导入CAD图,导入已分割的图纸,定位图纸,新建一个辅助轴网,以此辅助轴网的左下交点作为定位点,选择平面图的1轴、A轴交点移动到定位点。
3、模块导航栏→切换到给排水→管道→定义管道→定义一个管道,可以复制,修改后生成新的管道。
软件快捷操作方法和技巧1、对象捕捉工具栏→点右键→设置→交点(点击水平线、点击垂直线)→确定2、F8:三维楼层显示设置3、视图→恢复默认界面风格:可以恢复界面4、F7:CAD图层显示笔记本电脑操作方法:Fn+F75、撤销上次操作:Ctrl+Z6、ESC——取消命令7、Ctrl+3:动态观察Ctrl+Enter:俯视8、识别轴网:不建议用模块导航栏→CAD图管理→识别轴网工具栏→提取轴线边线→提取轴线标示→识别轴网→自动识别轴网提取轴线边线:按Ctrl,点轴线,右键确定。
定义构件和绘制图的命令1、F2:定义和绘图切换键定义→构件:比如公章:只有一个。
绘图→图元:比如把公章盖在纸上:可有多个。
把构件画在绘图界面,才能形成图元,广联达软件只计算图元工程量。
2、定义构件和绘制图元的方法:在定义构件和绘制图元前,首先切换楼层和构件类型。
广联达-安装算量教程第一项:消防专业之喷淋系统操作流程大家有了前面电气专业操作流程和常遇问题解决方案的基础~消防专业的识别与计算可谓是小菜一碟~之前繁杂的喷头的数取只需要轻轻一按~便可以轻松实现,大量而繁琐的喷淋管道的量取只需要我们设置一下~不论是标准设计图还是按照危险等级设计的非标准图~利用我们的“标识识别”和“自动识别”便可以轻松搞定。
分图的操作和基础的操作在这里就不做赘述了~直接进入正题开始“轻轻一按~轻松识别~喷头数量全知道”。
喷头数量的识别---“轻轻一按~数量自现”首先切换到“消防专业”--“喷头”点击“图例识别”--垃框选中我们要识别的喷头右键确认~喷头数量全知道喷头数量的识别我相信大家都没有问题了。
2.喷淋管道的识别“选择识别”和“选择识别立管”是识别管线的两个基本功能~对于喷淋系统同样适用~相信大家有了前面的电气流程识别和常遇问题解决方案的积累学习~这部分都没有问题了。
重点介绍两个非常好用的功能--“标识识别”和“自动识别”,适用版本为136版本,~快速实现我们图纸中喷淋支管的识别与计算。
2.1 管道识别--“标识识别”切换到消防专业--“管道”--点击“标识识别”按鼠标左键选择一个标识和对应的一段管线~右键确认弹出对话框如下图所示在第一行“请指定横管对应的构件”处~点击按钮~弹出新建构件对话框~点击“确认”~结果如图所示再次点击“确定”,第二行“请指定短立管对应的构件”默认为DN25~需要注意的短立管指的是与喷头相连的那段竖直段小管~一般均为DN25, 识别结果如下图所示~所有标注有DN25的管道均可以被识别依次识别各种规格的管道~整张图很快便可以识别完。
需要说明的是:1. 标识识别适用于图纸设计的比较标准的时候~每一道管道在图纸上都标注了规格型号~我们可以利用“标识识别”快速将整张图上的管道识别完毕,2. 我们在识别管道之前可以把管道信息定义完毕~这样可以减少我们定义构件的时间~从而节约大家的计算时间。
广联达土建计量2025操作手册一、软件简介广联达土建计量 2025 是一款功能强大、专业性强的土建工程计量软件,它能够帮助用户高效、准确地完成建筑工程项目的计量工作。
该软件具有操作简便、功能齐全、计算精准等优点,广泛应用于建筑设计、施工、造价咨询等领域。
二、安装与启动(一)安装1、首先,确保您的计算机满足软件的系统要求,包括操作系统版本、内存、硬盘空间等。
2、从广联达官方网站或授权渠道下载软件安装包。
3、运行安装程序,按照提示逐步进行安装,选择安装路径和所需的组件。
(二)启动1、安装完成后,在桌面上会出现软件的快捷方式图标,双击图标即可启动软件。
2、首次启动可能需要进行一些初始化设置,如选择地区标准、计算规则等。
三、操作界面介绍(一)菜单栏位于软件顶部,包含了文件、编辑、视图、工具等各种功能选项。
(二)工具栏提供了常用工具的快捷按钮,方便快速操作。
(三)绘图区是进行图形绘制和编辑的主要区域。
(四)属性窗口显示所选构件的属性信息,可在此进行修改和设置。
(五)状态栏显示当前操作的提示信息和状态。
四、新建工程(一)点击“新建工程”按钮。
(二)在弹出的对话框中,选择工程的计算规则、清单定额库、工程类别等信息。
(三)输入工程名称、工程地址等基本信息。
五、轴网绘制(一)在“绘图输入”模块中,选择“轴网”。
(二)根据设计图纸,输入轴网的开间和进深尺寸。
(三)可以选择“直线轴网”或“弧线轴网”等类型。
(四)绘制完成后,点击“确定”按钮。
六、柱构件绘制(一)在“构件列表”中选择“柱”。
(二)点击“新建”,选择柱的类型,如矩形柱、圆形柱等。
(三)在属性窗口中输入柱的尺寸、钢筋信息等。
(四)在绘图区中,通过点选或智能布置的方式布置柱。
七、梁构件绘制(一)选择“梁”构件。
(二)新建梁,设置梁的截面尺寸、跨数等。
(三)在绘图区中绘制梁,可以使用直线绘制、弧线绘制等方法。
(四)注意梁与柱的交接处理,软件会自动进行扣减计算。
广联达安装算量教程广联达是一款专业的建筑信息模型软件,常用于建筑设计、施工图制作和成本估算等工作。
对于初学者来说,广联达的安装可能会有一定的困难。
本文将为大家提供一个通俗易懂、清晰明了的广联达安装算量教程,帮助大家轻松完成安装。
第一步:准备工作第二步:运行安装程序双击打开广联达的安装程序,这将启动安装向导。
首先,你需要选择安装类型,一般有“Typical”和“Custom”两种选择。
如果你对广联达的安装不太了解,建议选择“Typical”,这样会将所有必需的组件都安装在你的电脑上。
如果你更熟悉广联达的安装过程,并且只想选择安装一些特定的组件,可以选择“Custom”。
第三步:接受许可协议在安装向导的下一步,你需要接受广联达的许可协议。
阅读相关条款,并勾选“我接受许可协议”选项,然后点击“下一步”。
第四步:选择安装位置在接下来的步骤中,你需要选择广联达的安装位置。
一般情况下,系统会默认选择一个适合的位置,你可以根据需要修改安装位置。
建议选择一个较为简单且易于访问的位置,这样方便以后的维护和更新。
第五步:选择语言在安装向导的下一步,你需要选择广联达的界面语言。
根据个人需求,选择适合的语言,然后点击“下一步”。
第六步:选择安装选项在这一步中,你需要选择需要安装的组件。
广联达的功能非常丰富,包括建模、绘图、分析、量算等等,你可以根据需要选择安装一些特定的组件,或者选择全部安装。
一般情况下,我们建议选择全部安装,以确保可以使用所有的功能。
第七步:确认安装在安装向导的下一步,你需要确认安装的配置信息,包括安装位置、组件、语言等等。
仔细检查这些信息,确保没有问题后,点击“安装”按钮开始安装。
第八步:等待安装完成安装过程可能需要一些时间,请耐心等待,不要中途关闭安装程序。
第九步:完成安装当安装程序显示安装已完成时,说明广联达已经成功安装到你的电脑上了。
点击“完成”按钮退出安装向导。
至此,广联达的安装过程已经完成。
⼴联达GQI2011安装算量软件操作流程⼴联达GQI2011安装算量软件学习学习模式:以软件操作流程为主导,过程中结合专业知识及安装算量业务常见问题,快速提升安装算量的软件操作及专业⽔平。
强电专业(弱电专业、消防电专业操作思路均相同)⼀、新建⼯程(⼯程设置)、打开⼯程1、熟悉计算设置2、⼯程量定义及量表定义的作⽤:⽤于统⼀套取清单定额,在后⾯绘图输⼊定义构建时可以直接引⽤这⾥套取的。
⼯程量定义是集中套取,量表定义是分专业模块套取新建、打开⼯程常见问题1)打开以前的⼯程,发现CAD图不见了,⽽做的构件图元还在,是什么原因?解答:原因1:安装⼯程⾥的CAD图是单独存在与安装⼯程同名的⽂件夹⾥的,它被删除或者与⼯程⽂件不同名,导致打开⼯程看不见图纸解决办法:在复制⼯程时,和它在同⼀位置的同名⽂件夹要⼀起复制;在修改⼯程名称时,和他对应的⽂件夹以及⽂件夹⾥⾯的⽂件也要⼀起重命名,都要与⼯程名称相同。
如下图:原因2:在导⼊CAD图之前,软件提⽰先保存⼯程,⽽没有保存,或者打开软件是,没有导⼊未识别完的CAD图解决办法:导⼊CAD之前,先保存⼯程;打开⼯程时,要导⼊未识别完的CAD图纸,如下:原因3:(有时候)⾮正常关闭软件,会导致CAD图没有成功缓存,看不到CAD2)楼层层⾼设置错误,⽽⼯程已经做好,此时修改楼层层⾼会有什么影响?如图:修改前:修改层⾼后:结论:修改层⾼后,按层顶标⾼-XX设置的构件图元的标⾼会⾃动根据层⾼变化;按层底标⾼+XX设置的构建图元的标⾼仍然不变,⽐如开关,距地⾼度1400,修改层⾼后,其标⾼不改变,但是接的⽴管标⾼⾃动变化,仍然与开关连接;⼆、新建轴⽹1、只需建⼀个开进⼀个进深,⽤于定位CAD图三、导⼊CAD图1、导⼊CAD图之前,先保存⼯程,否则切换楼层看不见图纸2、设置⽐例⼯具——连续测量两点间距离——选择⼀个尺⼨段测量——记下测量值和标注值——清除CAD图——重新导⼊CAD图——输⼊刚才记录的实际尺⼨(量的尺⼨)与标注尺⼨(图上标的)——确定3、分割CAD图⼀般分割为:(1)材料表设计说明(2)系统图(3)平⾯图使⽤“导出选中的CAD图”功能导⼊CAD图常见问题及解决办法(1)图纸导⼊后显⽰不全或者为空1)需要转为天正t3格式(打开天正软件——⽂件布图——图形导出。
广联达安装算量软件学员手册广联达软件股份有限公司2011-3-3目录第一节…………………………………………….五步流程1.1……………………………………………...安装算量五步流程第二节…………………………………………….安装算量十大功能2.1……………………………………………...安装算量十大功能第三节…………………………………………….安装算量基本功能介绍第四节…………………………………………….安装六大专业操作学习4.1……………………………………………...电气专业4.2……………………………………………...采暖专业4.3……………………………………………...给排水专业4.4……………………………………………...消防水专业4.5……………………………………………...通风空调专业第五节…………………………………………….安装算量软件顺口溜5.1……………………………………………...安装算量速记歌5.2……………………………………………...表格输入速记歌第六节…………………………………………….安装算量软件服务体系介绍第一节.安装算量五步流程第二节.安装算量十大功能第三节:安装算量基本功能介绍1、软件通用功能一:滚轮的四种用法?答:滚轮的四种用法:第一种:鼠标位置不变,向上推动滚轮,放大CAD图;第二种:鼠标位置不变,向下推动滚轮,缩小CAD图;第三种:双击滚轮,回到全屏状态;第四种:按住滚轮,移动鼠标,进行CAD图的拖动平移。
2、软件通用功能二:框选的两种用法?答:框选:当鼠标处在选择状态时,在绘图区域内拉框进行选择;框选分为两种:第一种:左框(正框),单击图中任一点,向右方拉一个方框选择,拖动框为实线,只有完全包含在框内的图元才被选中;第二种:右框(反框),单击图中任一点,向左方拉一个方框选择,拖动框为虚线,框内及与拖动框相交的图元均被选中;不同的应用场景下分别采用不同的框选方式,比如在识别设备、灯具的过程总采用“正框”的方式,快速准确的将图中CAD 线选中,在识别管线的时候,灵活的利用右框可以加快识别速度。
广联达安装算量软件简单操作步骤
导入CAD图
1、点一下导航栏的CAD管理
2、点CAD草图
3、点导入CAD图
4、将所需要的CAD图导入。
5、选中需要的拆开的CAD图(拉框选择),导出选中的CAD图
二、识别主要材料表
1、点一下导航栏的配电箱柜
2、点CAD操作设置---材料表识别
3、左键框选要识别的主要材料,右键确认
4、识别设备的名称,规格型号,距地高度,对应构件,对应楼层
5、把空行,空列删除,点确认即可
三、识别照明灯具,配电箱柜
1、标识识别
2、图例识别完以后点右键确认
3、识别错了怎么办??
-------批量选择(F3),选择你识别错的构件,右键删除即可。
4、先识别复杂的构件,再识别简单的
5、先识别带标识的,再识别不带标识的
四、识别管线
1、有标识的先识别带标识的回路标识识别
2、没有标识的可以选择回路识别或者直接用选择识别
注意:一定要清楚电气专业的识别顺序。
五、桥架
1、新建一个工程,导入首层弱电平面图
2、点一下导航栏的智控弱电电缆导管
3、再用选择识别---选中需要识别的桥架选的时候选中,中间那根线进行识别
4、识别管线
5、设置起点
6、汇总计算
7、查看工程量
8、布置立管
六、先识别卫生器具,再识别管道,最后识别阀门法兰
1、图例识别卫生器具
2、选择识别管道
3、图例识别阀门法兰
4、选择识别立管
5、延伸水平管
6、识别管道上面的附件,如阀门,用图例识别
7、注意:识别顺序,识别管道附件的时候一定别忘记先识别管道
七、通风空调
1、先识别风管,在识别通头
----识别风管,可以采用自动识别、选择识别
2、在识别风管上面的风管部件如:风口
----识别风口的时候先看一下风口里面有没有其他不是该图例的其它东西
八、消防
1、先识别喷头---采用图例识别
2、在识别管道---有标识的采用标识识别没有标识的时候采用自动识别
3、标识识别的时候点完标识识别,然后把里面有的管道全部新建好,这样可以提高速度。
4、很多情况下是没有带标识的,这个时候可以采用自动识别---自动识别也是先一个个新建好
5、CAD操作设置---只显示选中的CAD图元所在的图层(选的时候选中喷头、
管道、标识)即可
