黄铜带保护下铬锆铜电极失效机理分析钟月红

  • 格式：doc
  • 大小：244.50 KB
  • 文档页数：24

毕业设计（论文）
题目: 黄铜带保护下铬锆铜电极失效机理分析
学院：航空制造工程学院
专业名称：焊接技术与工程
班级学号：
学生姓名：
指导教师：帅歌旺方平
二O一O 年六月
黄铜带保护下铬锆铜电极失效机理分析
学生姓名：班级：
指导老师：帅歌旺方平
摘要：镀锌钢板由于具有良好的抗腐蚀性能，在现代汽车制造业中取代冷轧钢板而被大量使用。

而镀锌钢板的使用对传统的电阻点焊工艺提出了新的难题：电极寿命短和点焊工艺规范窄。

本文以黄铜带作为过程传送带，采用Deltaspot点焊工艺焊接镀锌钢板。

在参考文献的基础上，通过正交试验设计代替传统的经验法，对点焊工艺参数进行优化，在确保试验结果可靠的基础上，提高了试验效率，并采用优化后的规范参数进行试验，考察了在此规范下焊接过程的稳定性、焊点外观、熔核直径及电极表面扩张。

通过正交试验得出本试验条件下的最佳规范参数：电极压力为5KN、焊接电流为16KA、焊接时间为14周波；并得出本试验条件下电极寿命为210点左右。

根据试验分析了点焊镀锌钢板的工艺过程及特点，得出了以黄铜带作为过程传送带保护下的电极，合金化和磨损情况有所改善；水冷不充分将直接影响到焊接质量，建议使用喷头式水冷的结论。

本课题将理论与实际相结合，为Deltaspot这一新型电阻点焊工艺进一步的实际应用和工艺改进提供理论依据，对实际应用技术水平的提高具有一定的指导意义和实用价值。

关键词：电阻点焊镀锌钢板电极寿命正交试验法
指导老师签名：
Study on the Failure Mechanism of Chrome
Zirconium Copper Electrode protected by the
Brass band
Student name: Class:
Supervisor: Gewang Shuai Ping Fang
Abstract:Zinc coated steel has been large-scale used in the modern automobile manufacturing in place of rolled steel because of their good corrosion resistance. But the use of the zinc coated steel sheet raised new problems to the conventional resistance spot welding process: Severe electrode wear and Special welding process specifications.
This paper took the Brass band as the process conveyor, using Deltaspot process to weld the zinc coated steel, and optimizing the process parameters on the spot by orthogonal experiment based on Specifications parameters given in the literature, instead of the traditional experience of law. On the basis of ensuring the reliable test results, this method has increased testing efficiency. In addition, the paper examines in the stability of the welding process, solder joint appearance, nugget diameter, expansion of the electrode surface at this specification further more.
By orthogonal test we get the best standard parameters of this experiment on this condition: electrode pressure 5KN, welding current is 16KA, welding time is 14 frequencies，and reached the electrode life is about 210 times .The paper has analyzed the process and characteristics in zinc coated steel spot welding according to the experimental, and finally got that the condition of alloying and wearing of the electrode protected by the Brass band has improved,and also reached the conclusion of cooled insufficient will directly affect welding quality, recommend the use of spray-type water-cooled as s solution .
This topic has combined theory and practice, pro vide a theoretical basis for Deltaspot’ Practical application and process improvement, and has a certain significance and practical value On raising the level of practical application of technology.
Key words : Spot welding Zinc coated steel Electrode life Orthogonal experiment
Signature of Supervisor:
学士学位论文原创性声明
本人声明，所呈交的论文是本人在导师的指导下独立完成的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含法律意义上已属于他人的任何形式的研究成果,也不包含本人已用于其他学位申请的论文或成果。

对本文的研究作出重要贡献的个人和集体，均已在文中以明确方式表明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：
学位论文版权使用授权书
本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权南昌航空大学可以将本论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

作者签名：日期：
导师签名：日期：
目录
1 绪论
1.1 选题的依据及意义 (4)
1.2 国内外研究概况及发展趋势 (5)
1.3 镀锌钢板电阻点焊存在的问题 (6)
............................................................................................... 错误！未定义书签。

............................................................................................... 错误！未定义书签。

1.4 电极失效机理 (7)
............................................................................................... 错误！未定义书签。

1.4.2 电极失效的影响因素 (9)
2 试验研究
2.1 试验方案 (10)
2.1.1 试验设计 (10)
2.1.2 试验材料 (11)
............................................................................................... 错误！未定义书签。

2.2 试验过程 (12)
2.2.1 正交试验 (12)
2.2.2 电极寿命试验 (13)。

合集下载

黄铜管器件硫酸亚铁镀膜中常见问题与对策_董素芳

黄铜管器件硫酸亚铁镀膜中常见问题与对策_董素芳

黄铜管器件硫酸亚铁镀膜 中
常见 问题与对策
董素芳 淄博职业学院 化学工程系 , 淄博
前 言
硫酸 亚铁在 黄铜 管器件 上镀膜 , 具有工艺简 单成 熟 、 价格便 宜 、 操作 简单 、 安全可靠 、 不污 染环 境等 优点 , 在 国内外工业 上应用 较为普遍 , 尤其在 电厂 中 硫 酸 亚铁 成 膜 可 以 有效 地 防止 凝 汽器 铜 管 的 各类 腐
接触 , 表 面会形成 一层硬 垢和生物粘 泥 , 垢下经 常发
于成膜 , 同时 由于 水中溶解氧 的含量 随温度 的升高显 著 降低 , 无 法保证成膜 反应 中所需 的氧 浓度 , 因此温 度 不能太高 , 但温度 过低会造 成反 应速度 太慢 , 一般
以 ℃左右为宜 。 成膜 时间为 一 天 。
氯化亚锡 还原 剂
一
。 酸洗液配方见表 。 酸洗液配方
在 一
盐酸
一
苯骄三 乙二 胺 四 氮哇 乙酸二钠 乙醇 缓蚀剂 乳化剂 消泡剂
, 每 天运行补膜 系统 左右 , 补膜 时配以胶 球清 洗效果 更佳 , 如 此补膜 半年可停 止补膜 工作 , 内壁 会 生成 深褐色膜 , 效果 良好 。
同时酸洗也会使在运 行过 程中逐 渐生成 的 姚 膜 溶 解 。 因此 酸 洗后 需 要 使铜 管 表 面生 成 一层 致密 的 叽 钝 化膜 , 必须通过碱洗和冲 洗来实现 。碱 洗液配 方见 表 , 正反循 环冲 洗 一 , 温 度为 ℃左 右 ,
介质 中 的离 子就可能扩 散到膜 上起极 化作用 , 从而使 铜管表面构成一些密集的微 电池而引起 电化学腐蚀 。 黄铜 管浸入硫 酸亚铁溶 液 , 通过 化学反 应就会在 铜 管的 自然保护膜 叽 上形成 一层亚铁 异体 膜 , 其 实 质是 水解并氧 化生成 胶 体 , 在一 定条件 下

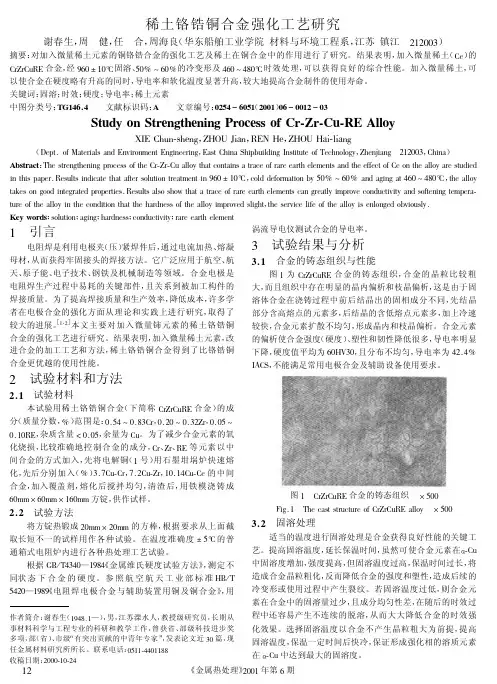

稀土铬锆铜合金强化工艺研究
