2000kN四柱液压机液压系统工作原理作者殷洪福2000kN四柱液压机是一台宽工作台的压力机，工作台尺寸为2000mm（左右）×1500mm（前后）。
这台机的设计目标是大尺寸薄板零件的拉深、翻边、冲裁工艺。
这台机的液压系统有几个特点：1．设置高压、低压两个可以根据工艺力的大小而自动切换的油源；2．上下油缸可以单独运行，也可以差动运行；3．主油缸的柱塞内包含顶出油缸，可以进行上顶出（脱模）操作。
为说明液压系统的工作原理，以设备的典型运作过程（凹模在上方、凸模在下方的反向拉深工艺过程）为例。
图示液压系统是完成一次工作循环之后的状态。
下一次工作循环从系统升压开始。
系统工作原理说明如下。
1．系统升压先导式溢流阀12原处于卸荷状态，高压油源失效。
低压油源仍处于供油状态。
将手动换向阀11的手柄推到位置Ⅰ，控制油路X1升压，使溢流阀12恢复正常工作状态，高压油源恢复供油，系统压力升高至设定数值。
2．滑块快速下降将手动换向阀9的手柄拉到位置Ⅲ，支承滑块的油缸4的下腔回油路接通，滑块在自重的作用下，快速下降，直至上模（凹模）接触工件。
滑块在下降过程中一方面将上油缸3的柱塞向下拉，使上油缸3内腔产生负压，造成正向打开液控单向阀（大流量的充液阀）2的趋势；另一方面压迫油缸4下腔的油，使之压力升高，压力油通过控制油路X2迫使液控单向阀2彻底打开（正反向都处于开启状态），于是，充液过程开始，油箱1内的油通过大直径油管被吸进上油缸3。
与此同时，另一部分来自两个油源的油通过换向阀9进入上油缸3。
有一个问题需要说明：滑块快速下降主要靠自重作用，但是，自重作用并不可靠，如果滑块下降受阻（或许是因为滑块与立柱之间的滑动付力学异常），就可能发生下降不顺甚至卡死的现象。
这种现象通常不会发生。
然而，这种现象一旦发生，就会进入如“工作行程”那样的过程，滑块被上油缸3的柱塞强迫下降，系统依然正常工作。
单向节流阀13的作用是增加油缸4下腔回油路上的阻力，以求提高控制油路X2的压力，以便打开液控单向阀2。
液压机工作原理液压机是一种以液体为介质用来传递能量以实现多种锻压工艺的机器。
液压机是根据帕斯卡原理制成，其工作原理如图1-1-1所示。
两个充满工作液体具有柱塞（活塞）的封闭容腔由管道相连通，当小柱塞1上作用有力P1时，液体的压强为p=P1/A1，A1为柱塞1的横截面积。
根据帕斯卡原理：在密闭的容器中液体压强在各个方向上完全相等，压强p将传递到容腔内的每一个点，这样大柱塞2上将产生向上的作用力P2，使工件3变形，且P2=P1*A2/A1，式中A2柱塞2的横截面积。
液压机一般由本体（主机）及液压系统两部分组成。
最常见的液压机本体结构简图如图1-1-2所示。
它由上横梁1，下横梁3，四个立柱2和16个内外螺母组成一个封闭框架，框架承受全部工作载荷。
工作缸9固定在上横梁1上，工作缸内装有工作柱塞8，它与活动横梁7相连接，活动横梁以4根立柱为导向，在上、下横梁之间往复运动，活动横梁下表面一般固定有上模（上砧），而下模（下砧）则固定于下横梁3的工作台上。
当高压液体进入工作缸并作用于工作柱塞上时，产生了很大的作用力，推动柱塞，活动横梁及上模向下运动，使工件5在上、下模之间产生塑性变形。
回程缸4固定在下横梁上，回程时，工作缸通低压液体，高压液体进入回程缸，推动回程柱塞6及活动横梁向上运动，回到原始位置，完成一个工作循环。
许多中小型液压机采用活塞式工作缸，如图1-1-3所示。
当活塞缸的上腔与下腔交替通入高压液体时，可以相继实现工作行程与回程，而不需单独设置回程缸。
液压机的工作循环一般包括停止、充液行程，工作行程及回程。
上述的不同行程是由液压控制系统中各种功能的阀门动作来实现的。

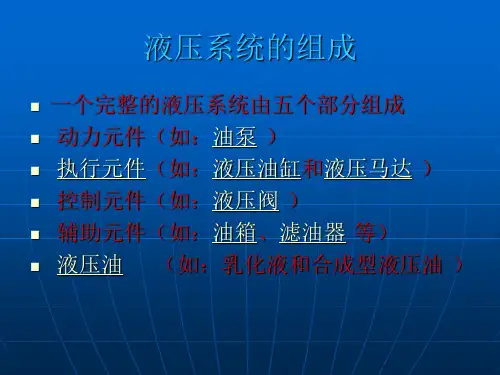

液压机的液压系统包括各种高低压泵、高低压容器（油箱、充液罐、蓄势器等）、阀门及相应的连接管道等。
其传动方式可分为泵直接传动和泵—蓄势器传动两种。
1.泵直接传动泵直接传动是由泵将高压液体直接供给液压机的工作缸及其他辅助装置，其最简单的液压系统如图1-1-3所示，它通过一个三位四通滑阀，即换向阀3来实现各种行程。

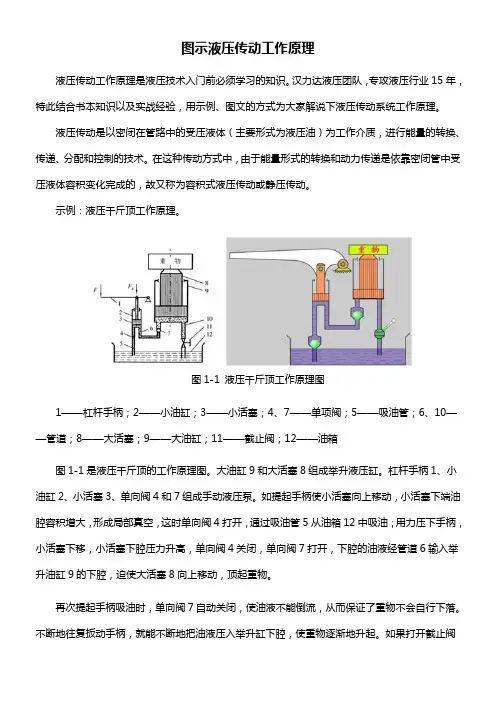

图示液压传动工作原理液压传动工作原理是液压技术入门前必须学习的知识。
汉力达液压团队，专攻液压行业15年，特此结合书本知识以及实战经验，用示例、图文的方式为大家解说下液压传动系统工作原理。
液压传动是以密闭在管路中的受压液体（主要形式为液压油）为工作介质，进行能量的转换、传递、分配和控制的技术。
在这种传动方式中，由于能量形式的转换和动力传递是依靠密闭管中受压液体容积变化完成的，故又称为容积式液压传动或静压传动。
示例：液压千斤顶工作原理。
图1-1 液压千斤顶工作原理图1——杠杆手柄；2——小油缸；3——小活塞；4、7——单项阀；5——吸油管；6、10——管道；8——大活塞；9——大油缸；11——截止阀；12——油箱图1-1是液压千斤顶的工作原理图。
大油缸9和大活塞8组成举升液压缸。
杠杆手柄1、小油缸2、小活塞3、单向阀4和7组成手动液压泵。
如提起手柄使小活塞向上移动，小活塞下端油腔容积增大，形成局部真空，这时单向阀4打开，通过吸油管5从油箱12中吸油；用力压下手柄，小活塞下移，小活塞下腔压力升高，单向阀4关闭，单向阀7打开，下腔的油液经管道6输入举升油缸9的下腔，迫使大活塞8向上移动，顶起重物。
再次提起手柄吸油时，单向阀7自动关闭，使油液不能倒流，从而保证了重物不会自行下落。
不断地往复扳动手柄，就能不断地把油液压入举升缸下腔，使重物逐渐地升起。
如果打开截止阀11，举升缸下腔的油液通过管道10、截止阀11流回油箱，重物就向下移动。
这就是液压千斤顶的工作原理。
由液压千斤顶工作原理可以看出，手摇动力缸的作用是将输入的机械能变成液体的压力能，利用密闭管路传递到提升液压缸，提升液压缸消耗体压力能而做功（举起重物）。
在这种能量转换和传递过程中，遵守如下基本原理。
图示1-2液压传动过程是能量转换与传递过程1.帕斯卡原理图示1-3 帕斯卡原理帕斯卡（Pascal）静压传递原理即“施加于密封容器内平衡液体中的某一点的压力等值地传递到全部液体”，在图1-3所示的液压千斤顶，不计管路和阀口损失，手摇动力缸和提升液压两腔的液体压力P相等，因此有F1/A=P1=P=P2=F2/A2 （1.2.1）或者F2=PA2=F1A2/A1 （1.2.2）式中A1——柱塞3的面积，m2；A2——柱塞8的面积，m2；F1——柱塞3的作用力，N；F2——柱塞8的作用力，N；P——液压的静压力，Pa。
