中建史画图

中国建筑史一、原始社会（距今9000-4000年）朝代年代代表建筑历史特点建筑特点建筑技术备注仰韶文化(距今9000-4000年)1.浙江余姚河姆渡最早木结构建筑干阑式木结构榫卯技术出现长江流域；母系氏族2.西安半坡村遗址木骨泥墙半地穴式建筑大房子黄河流域原始社会时期聚落3.陕西临潼姜寨最早典型的农耕聚落龙山文化父系氏族 1.房屋面积比仰韶时期小，有窖穴；2.建筑技术进步为地面铺“白灰面”；3.建筑构造技术中出现石灰干燥、陶化以及彩绘装饰做法4.建筑空间出现“吕”字形平面木结构的特点：1.穿斗式：云南白族民居；2.抬梁式：北京四合院；3.井干式：4.干阑式：广西侗族民居二、奴隶社会（公元前21世纪~公元前476年）朝代年代代表建筑历史特点建筑特点建筑技术备注夏前2070年~前1600年河南偃师二里头夏末商初宫殿遗址最早的廊院式建筑 1.两处遗址，一号宫殿最大，二号最完整2.未见瓦，“茅茨土阶”。

1.奴隶社会大发展时期2.大量使用青铜器、已有甲骨文3.商——我国城市雏形出现。

商前1600年~前1046年1.郑州商城商王仲丁的隞都2.河南偃师二里头遗址迄今发现的最早的规模较大的廊院式木架夯土建筑。

3.黄陂盘龙城商城遗址夯土台基上并排三座殿堂4.河南偃师尸沟乡早商遗址5.殷虚建于长方形土台上，长面朝前，有纵有横，布局已具庭院的雏形，世界文化遗产。

西周前11世纪~前771年1.陕西岐山凤雏村遗址中国第一四合院 1.严格的等级制度,出现,《周礼考工记》“三朝五门”春秋战国成书，记述周代王城建设制度。

2.瓦的发明,脱离了“茅茨土阶”2.湖北圻春干阑式建筑干阑式建筑春秋前770年~前476年秦都城雍城出土了36cmx14cm*6cm青灰色砖、花纹空心砖；备注：1.人物：鲁班 2.高台建筑—高台榭、美宫室 3.开始修长城 4.瓦大量使用 5. 有建筑装饰河南偃师二里头夏末商初宫殿遗址殷虚陕西岐山凤雏村遗址秦都城雍城山西平顺明惠大师塔单层塔；多属高僧墓塔河南登封净藏禅师塔已知唐塔中用八角形平面的首例洛阳白马寺河北赵县安济桥山西五台南禅寺大殿雅安高颐墓阙神通寺四门塔山西五台山佛光寺大殿嵩山嵩岳寺塔大雁塔玄奘墓塔小雁塔登封法王寺塔大理寺千寻塔明惠大师塔净藏禅师塔朝代年代代表建筑历史特点建筑特点建筑技术备注五代907年~960年苏州虎丘云岩寺塔由唐代方形单层塔壁转变为宋代多边形平面、有塔心室的首例 1.由席地危坐到垂足坐的转变（家具大变革）2.哲匠喻浩《木经》南京栖霞山舍利塔石塔宋960年~1279年宋建都汴梁（河南开封）城市的里坊制被突破，形成开放城市。

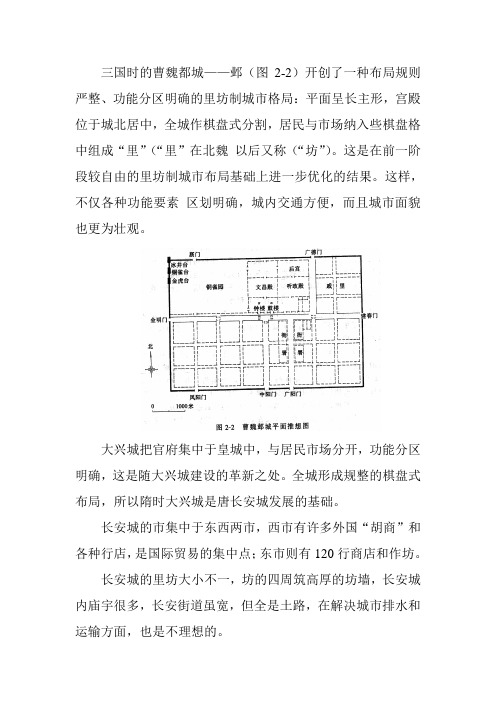

三国时的曹魏都城——邺（图2-2）开创了一种布局规则严整、功能分区明确的里坊制城市格局：平面呈长主形，宫殿位于城北居中，全城作棋盘式分割，居民与市场纳入些棋盘格中组成“里”（“里”在北魏以后又称（“坊”）。

这是在前一阶段较自由的里坊制城市布局基础上进一步优化的结果。

这样，不仅各种功能要素区划明确，城内交通方便，而且城市面貌也更为壮观。

大兴城把官府集中于皇城中，与居民市场分开，功能分区明确，这是随大兴城建设的革新之处。

全城形成规整的棋盘式布局，所以隋时大兴城是唐长安城发展的基础。

长安城的市集中于东西两市，西市有许多外国“胡商”和各种行店，是国际贸易的集中点；东市则有120行商店和作坊。

长安城的里坊大小不一，坊的四周筑高厚的坊墙，长安城内庙宇很多，长安街道虽宽，但全是土路，在解决城市排水和运输方面，也是不理想的。

但实际上一幢完整的住宅，往往是多重构筑方式共同完成的。

由于高原地区多风，故墙厚瓦重，住宅外围用厚实的土坯砖或夯土筑成，或用外砖内土，称为“金包银”。

“印”内的房屋梁架则主要是穿斗式。

北京四合院是北方区院落式住宅的典型。

其平面布局以院为特征，根据主人的地位及基地情况（两胡同之间的隙地），有两进院、三进院、四进院或五进院几种。

前院较浅，以倒座为主，前院属对外接待区，非不得入内。

内院是家庭的主要活动场所，外院和内院之间以中轴线上的垂花门相隔，界分内外。

后院是家庭服务用区，门是分界内外、引导秩序、身份地位的体现。

做法比较规范化，且成熟。

主要建筑为抬梁加硬山，次要房屋如耳房也有用平顶的。

房屋墙垣厚重，对外不开放，靠朝向内庭院的一面采光，故院内噪声低、风沙少。

宫城内部仍分外朝、内廷两大部分。

外朝包括三殿、文华殿、武英殿三区。

其中太和殿用重檐庑殿顶，中和殿用攒尖顶，保和殿用重檐歇山顶，使建筑体型主次分明，富于变化。

在中轴线的最后，有一区御花园，殿阁亭台作对称布置，了无园林趣味。

北京故宫是中国封建社会末期的代表性建筑之一，在利用建筑群来烘托皇帝的崇高与神圣方面，达到了登峰造极的地步。

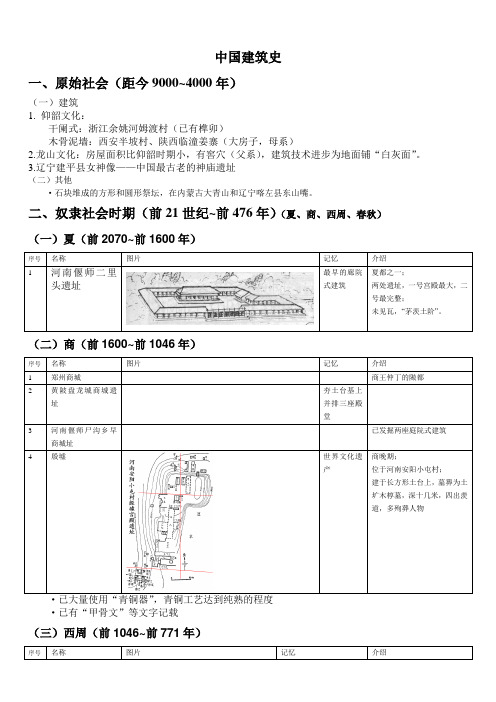

中国建筑史一、原始社会（距今9000~4000年）（一）建筑1. 仰韶文化：干阑式：浙江余姚河姆渡村（已有榫卯）木骨泥墙：西安半坡村、陕西临潼姜寨（大房子，母系）2.龙山文化：房屋面积比仰韶时期小，有窖穴（父系），建筑技术进步为地面铺“白灰面”。

3.辽宁建平县女神像——中国最古老的神庙遗址（二）其他·石块堆成的方形和圆形祭坛，在内蒙古大青山和辽宁喀左县东山嘴。

二、奴隶社会时期（前21世纪~前476年）（夏、商、西周、春秋）（一）夏（前2070~前1600年）序号名称图片记忆介绍1 河南偃师二里头遗址最早的廊院式建筑夏都之一；两处遗址，一号宫殿最大，二号最完整；未见瓦，“茅茨土阶”。

（二）商（前1600~前1046年）序号名称图片记忆介绍1 郑州商城商王仲丁的隞都2 黄陂盘龙城商城遗址夯土台基上并排三座殿堂3 河南偃师尸沟乡早商城址已发掘两座庭院式建筑4 殷墟世界文化遗产商晚期；位于河南安阳小屯村；建于长方形土台上，墓葬为土圹木椁墓，深十几米，四出羡道，多殉葬人物·已有“甲骨文”等文字记载（三）西周（前1046~前771年）序号名称图片记忆介绍1 陕西岐山凤雏村中国第一四合院（即中轴对称，前堂后室，内外有别）二进院寺庙建筑2 湖北岐春出土一处建筑遗址干阑式建筑·《周礼考工记》·瓦的发明，以上建筑使用瓦、脱离了“茅茨土阶”；陶水管的使用；三合土抹面·有宗教分封，不能僭越（公侯伯子男，不准超过王城的1/3、1/5、1/9）（四）春秋（前770~前476年）序号名称图片记忆介绍1 秦都城雍城出土了36cmx14cm*6cm青灰色砖、花纹空心砖；秦国雍城宗庙遗址居中为太庙，左右为昭、穆二庙祭祀坑，识别祭祀性建筑的标志。

庙后方亭式建筑，左右对称，布局严整。

·人物：公输班-鲁班·开始修筑长城·瓦大量使用·有建筑装饰：“山节藻棁”，“丹楹刻桷”（shān jié zǎo zhuō）（dān yíng kè jué）三、封建社会初期（前475~公元581）（战国、秦、汉、三国、两晋、南北朝）（一）战国（前475~前221）序号名称图片记忆介绍1 陕西咸阳市秦咸阳一号宫殿以夯土台为核心，周围木构架环绕的台榭式建筑，有采暖、排一层夯土、绕以回廊；二层中为二层主体建筑，西二室、东南一室、东北转角水、冷藏、洗浴敞厅；绕以回廊·各国国都都很大，齐国为例，南北5公里、东西4公里，有高16m 的夯土台，居民7万户 ·“筑城以为君，造郭以守民”·木工技术：棺椁有多样的榫卯（木工已达到很高的水平） ·战国中山王墓中出土铜板错银“兆域图”（最早的建筑总平面图）（二）秦（前221~前206）序号名称 图片 记忆 介绍 1 阿房宫2秦始皇陵墓-骊山陵（未开挖）边长350m ，残高43m 以上；墓东侧兵马俑·秦都、宫殿不遵周礼（跨渭水南北广阔地区，弥山跨谷建） ·秦重要建筑：修驰道、筑长城（三）汉（前206~公元220）序号名称 图片 记忆 介绍1 长安城第七大城 “斗城”，未按周礼；建于西汉渭水南岸；S=36平方公里，城门12座，5座宫殿，八街九陌，168闾里 2 汉长安南邻出土11座礼制建筑 王莽九庙遗址，仍属土台核心的木构建筑3四川雅安高颐墓阙汉代地面以上遗存的建筑有墓前的石阙、墓表、石亨堂、石象生等，另外就是崖墓、砖石墓等中的明器、画像砖、画像石、壁画等间接地建筑形象资料。

筑语好书推荐：《中国建筑史》梁思成著，三联书店2011年1月版《中国建筑史》出版于1944年，在那个战乱频仍的年代，能完成这样一部著作，绝对是开创性的。

但可惜的是，在这之后全国陆续又发现了很多唐宋古建筑，梁思成没有机会看到，也没有写到这本著作中。

比如，梁思成认为“唐代木构之得保存至今，而年代确实可考者，唯山西五台山佛光寺大殿一处而已”。

但就在距离佛光寺几十公里的地方，就有一座比佛光寺建成年代还要早的建筑：南禅寺。

南禅寺的发现比佛光寺晚了十几年，是在上世纪五十年代初的文物普查中才被发现的，所以梁思成没有机会看到。

当时在南禅寺大佛殿的木梁上发现“因旧名旹（时）大唐建中三年岁次壬戌月居戊申丙寅朔庚午日癸未时重修殿法显等谨志”的题记，建中三年是公元782年，比大佛光寺早75年，因而成为现存最古老的木构建筑。

几年后的1961年国家公布第一批180处全国重点文物保护单位时，南禅寺与佛光寺一起入选首批全国重点文物保护单位。

另外，梁思成是在实地调研近200个县、2000多个古建的基础上写作《中国建筑史》的。

但毕竟受条件所限，他实地调研的以北方地区为主，南方地区他去的相对偏少，体现在《中国建筑史》一书中，提到的建筑实例大多是北方建筑，南方建筑比较少，只有不多的江浙地区建筑，在中国古代建筑史上有着独特地位的徽州建筑、岭南建筑等，都没有提到。

但即便稍有缺憾，《中国建筑史》作为中国建筑史研究的奠基之作，学术意义无可替代。

书中很多观点于我很有启发，摘录一二：中国金石书画素得士大夫之重视。

……独是建筑，数千年来，完全在技工匠师之手……这些无名匠师，虽在实物上为世界留下许多伟大奇迹，在理论上却未为自己或其创造留下解析或夸耀。

因此一个时代过去，另一个时代继起，多因主观上失掉兴趣，便将前代伟创加以摧毁，或同于摧毁之改造。

亦因此，我国各代素无客观鉴赏前人建筑的习惯。

梁思成论述中国建筑之“主要特征”：一、以木料为主要构材二、历用构架制之结构原则（此种构架制之特点，在使建筑物上部之一切荷载均由构架负担，承重者为其立柱与其梁枋，不籍力于高墙厚壁之垒砌。

中外建筑史绘图外建绘图三、绘图说明（每题4～6分）1.圣马可广场平面2.罗马万神庙3.巴黎圣母院西立面4.帕拉弟奥母题5.希腊十字式教堂6.巴西利卡7.帆拱8.坦比哀多9.帕提农神庙平立面10.罗马泰塔斯凯旋门11.泰吉·马哈尔陵12 哥特拱顶13.雅典卫城平面14.威尼斯公爵府立面15.五种古典柱式正立面16.圆厅别墅17.爱奥尼柱式立面（并说明主要部件名称）二、写出下列建筑的设计年代、作者、风格，并绘图1、罗比住宅2、罗马万神庙（平面和外观）3、香港汇丰银行（立面或外观）三作图（18分）1. 画出一个典型哥特教堂平面和一个典型罗马风教堂平面2. 画出密斯代表作品巴塞罗那博览会德国馆的平面和柏林国家美术馆的平面3. 用典型实例说明路易·康在设计中的空间组织与形式表达方式（包括平面和立面，并加说明性的关键词）2、画图：可不西耶的自由平面，圆厅别墅，古埃及太阳神庙大殿剖面，肯尼迪环球航空楼。

1. 画图并叙述一个给你深刻印象的建筑空间(平立剖)三、画图题1、拜占廷圣索非亚大教堂平面；2、圣马可广场平面；3、密斯的德国馆平面；4、安藤的平面和小透视（用其一作品为例）五，绘图并说明年代15巴黎圣母院立面罗马万神庙平立面西方五种古典柱式柱头雅典卫城平面帆拱二，绘图（正确工整）201：罗马五柱式2：泰姬.马哈尔陵总平面，立面3：巴黎圣母院立面4：罗马万神庙平面立面5：威尼斯圣马可广场总平面五，试画出下列建筑的图形151：帕提农神庙平立面2：圣马可广场平面和沿海立面3：泰吉.马哈尔陵的正立面4：爱奥尼柱式的立面，并标明主要比例5：卢佛尔宫东立面四：绘出下列图形并说明其年代20 1：帕提农神庙平面和立面2：罗马五种古典柱式里面并标明比例3：巴黎圣母院立面4：威尼斯圣马可广场的平面5：六分拱顶（鸟瞰）二，绘图101：斯卡摩西的理想城平面2：帕提农神庙平面，立面3：泰姬.马哈尔陵总平面，立面4：帕拉第奥券柱式立面5：罗马泰塔斯凯旋门立面四：绘出下列图形151：罗马五种古典柱式立面（注明名称和比例）2：罗马万神庙平面和立面3：帆拱透视4：巴塞罗那展览会德国馆平面5：朗香教堂平面和立面4、巴黎圣母院正立面图5、波特兰市政大厦正立面图6、罗马万神庙平面图1. 罗布次住宅（平面）2. 萨沃依别墅（立面）二、作图题：（每题2.5分，共10分）1．哥特式教堂剖面示意2．卢浮宫东立面示意3．香港中国银行大厦外观4．悉尼歌剧院三、名词解释：（每小题2分，共10分）1．帆拱2．红屋3．巴西利卡4．伯尼尼5．圣马可广场二、解释或图示(选作10题，每题2分，共20分) 人像柱鼓形座罗马斗兽场新乡土派帐篷顶罗马水道流动空间圣马可广场贝聿铭有机建筑带形城市《马丘比丘宪章》二、名词解释或图示：（每个1分，共10分）1．邦克楼2．鸟居3．穆达迦风格4．钟乳体5．透视门6．帕拉蒂奥母题7．巴西里卡8．戈地9．水晶宫10．椽侧二、名词解释（文字或图示）：（每个1分，共10分）1．罗马五柱式2．希腊十字式3．帆拱4．十字肋骨拱顶5．玫瑰窗6．帕拉蒂奥母题7．光塔8．德意志工作联盟9．表现派10．新建筑五点三、图示下列名称（每小题4分，共20分）1．抱厦2．墀头3．五花山墙4．金厢斗底槽5．干栏三、默绘下列建筑（10分）1．韩斯主教堂立面2．圣马可广场总平面二、徒手画出下列各项示意图，并标以必要说明。

中国古建筑构造图解——秒杀现代建筑手绘图中国古建筑是中华民族文化历史遗产中极重要的构成部分，是一颗灿烂的明珠。

中国古建筑构造图解是古代建筑设计师拿给工匠看的图纸，相当于我们现代工民建专业要绘制的鸟瞰图，那时候没有CAD，也没有Photoshop，更没有精密的测量工具，全凭绘图者的眼力和画工。

这些古代建筑师的杰作，即便是今天看来无论是画工还是设色也是非常考究的，尺寸比例也是准确的。

你还在看手绘建筑画的书吗？赶快扔掉，过来欣赏我们老祖宗的过人手绘功夫吧。

知春亭位于北京颐和园昆明湖东岸边，为重檐四角攒尖顶。

凭栏可纵眺全园景色。

亭畔遍植垂柳，春来景色殊胜。

据传“知春”二字源于宋诗句“春江水暖鸭先知”。

每年春天昆明湖解冻总由此处开始。

故取名知春亭。

知春亭旁是引镜兰亭澄爽斋小编仔细翻阅了我国古代建筑史，在古代建筑大师里找到一些我们耳熟能详的名字，他们中有的是统治者，有的是诗人，也有的是画家，当然也有民间工匠的代表。

1.有巢氏——中国第一名建筑师与他的“原始屋”2.姬旦、弥牟——中国第一对都城规划师与建造师搭档3.鲁班——中国民间匠师（建筑师）的总代表4.赢政、蒙恬——中央集权国家建筑文化的开创者5.萧何、杨城延、刘彻——西汉建筑风格的奠基者6.曹操、拓跋（元）宏、穆亮、李冲——曹魏邺城和北魏洛阳城的规划建造者7.綦母怀文、郭安兴——中国佛塔建造技术的先驱者8.刘伶、陶渊明——魏晋文人对建筑的影响9.宇文恺——中国第一次“文艺复兴”的建筑师10.阎立德、梁孝仁——唐代“豪劲”风格的建筑设计师11.王维、白居易——唐代文人以及民间匠师的建筑功绩12.张择端——《清明上河图》与北宋汴京13.王禹偁、苏轼、苏舜钦——北宋文人建筑师和民间匠师14.喻皓、李诫——宋代两位杰出的建筑理论家15.朱熹、张浩、贺承珍——新“三国”（南宋、金、西夏）建筑师16.刘秉忠、郭守敬、也墨迭儿——生态城市元大都的规划师和建筑师17.阿尼哥、张留孙、阿老丁——元代“跨文化”建筑的缔造者18.朱棣、蒯祥、吴中、阮安——明都城和宫殿的建造师19.三罗喇嘛、班丹藏布、郭瑾——明代“御敕”宗教建筑20.卢溶、计成、张涟——明代民宅和私家园林的设计师21.梁九、雷发达（样式雷）——为清廷服务的职业建筑师22.李渔、戈裕良、姚承祖、黎巨川——清代的民间建筑师与园林师。

同济二、绘图题（20分）1、明清北京故宫太和殿正立面（4分）2、北京四合院平面（4分）3、河北蓟县独乐寺观音阁平、立、剖面（12分）二、绘图题（每题5分，共20分）（00年）1、双槽与金箱斗底槽2、楼阁式塔与密檐塔3、晋祠圣母殿平、立、剖面图4、五踩斗拱三(01年).作图题1. 五踩溜金斗栱侧立面2. 独乐寺观音阁3. 北京故宫平立面4. 应县木塔立面三. 绘图1. 清式庑殿纵剖面2. 嵩岳寺塔平立面3. 外滩意象(具抽象均可)画图题1. 歇山纵剖面2．北京故宫太和殿平.立面3. 北京四合院意象中国史（各10分共40分）1。

建筑图象a.三踩斗拱（平面，正立面，侧立面）b.清式七檩歇山（纵横剖面）2。

建筑意象上海外滩江南古镇三作图（30分）1. 绘出四铺作斗拱正、侧面图，并绘出华拱和令拱断面。

2. 绘出清式歇山顶纵剖面图，并注明主要构件名称。

3. 试以不少于3幅的系列简图概括出江南民居的主要特征。

三绘图1绘出独乐寺观音阁平面剖面图并注明关健构件2绘出两木构件相交时的燕尾榫和卯的轴侧3绘出嫩戗发戗立面图并注明关健构件三.绘图（08年）1.以剖面形式绘出唐宋殿堂和清式殿堂的比较简图，并以文字标明二者的关键差异。

2.绘出送带斗拱足材重拱（包括瓜子拱和慢拱）的里面、剖面、轴测。

3.绘出所在城市3幅系列景观（简明，特点突出，文字说明）东大金厢斗底槽侧脚与生起（立面）（2分）一颗印（立面）（2分）干阑式——西双版纳的傣族村寨为了避免贴地潮湿，使露面通风，防避虫兽侵害，防洪哑巴院（平面）（2分）明清帝陵宝城和方城之间有一小院称月牙城，俗称“哑巴院”。

中国仅存唯一木塔的结构特点（平面）（2分）中国现存最早的建筑平面图（3分）中国现存最早的建筑平面图——战国时代中山王墓的兆域图。

横向排列，有昭穆关系。

社稷坛的色彩布局（平面）（2分）10、叉柱造（剖面）（3分）南京梁萧景墓墓表（立面）（3分）中国仅存唯一木塔——山西应县佛宫寺释迦塔。
