丹弗斯变频器手动控制电机正反转

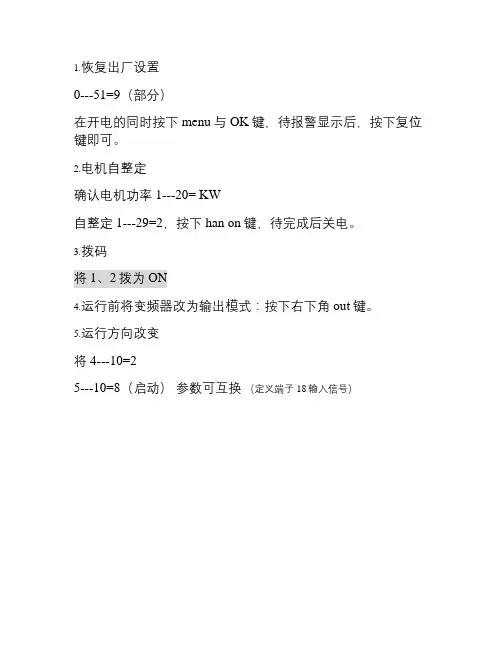

1.恢复出厂设置0---51=9（部分）在开电的同时按下menu与OK键，待报警显示后，按下复位键即可。

2.电机自整定确认电机功率1---20= KW自整定1---29=2，按下han on键，待完成后关电。

3.拨码将 1、2拨为ON4.运行前将变频器改为输出模式：按下右下角out键。

5.运行方向改变将4---10=25---10=8（启动）参数可互换（定义端子18输入信号）5---11=11（反转启动）改变方向（定义端子19输入信号）张力控制：1）.0---40=0（Hand on手动启动键无效）2）.0---41=2（停止/复位键仅启用复位）3）.0---42=1（Auto on自动启动键有效）4）.1---00=0（开环速度控制模式）5）.1---01=1（VVC+运行模式）6）.1---22=380（电机工作电压）7）.3---15=1（参考来源为模拟信号53）8）.3---41=0.05（加减速1加速时间）9）.3---42=0.05（斜坡1减速时间）10）4---10=2（电机运行方向）11）4---12=0（电机频率下限）12）4---14=50（电机频率上限）13）5---10=8（定义端子18输入信号为启动）14）5---11=11（定义端子19输入信号为反转启动）15）5---12=1（端子27数字输入为报警复位）16）5---40=2（继电器输出为变频器准备就绪）6.风机控制（通讯）1）.0---40=0（Hand on手动启动键无效）17）.0---41=2（停止/复位键仅启用复位）18）.0---42=1（Auto on自动启动键有效）19）.1---00=0（开环速度控制模式）20）.1---01=0（运行模式）21）.1---22=380（电机工作电压）22）.3---15=0（未定义参考来源信号）23）.3---41=10（加减速1加速时间）24）.3---42=10（斜坡1减速时间）25）4---10=2（电机运行方向）26）4---12=0（电机频率下限）27）4---14=50（电机频率上限）28）5---10=8/11（定义端子18输入信号为启动/反转启动）29）5---11=10（定义端子19输入信号为相功能）30）5---12=1（端子27数字输入为报警复位）31）5---40=2（继电器输出为变频器准备就绪）32）8---30=2（Modbus RTU协议）33）8---31=1 （站号）34）8---32=4（波特率38400）35）8---33=0（偶校验）。

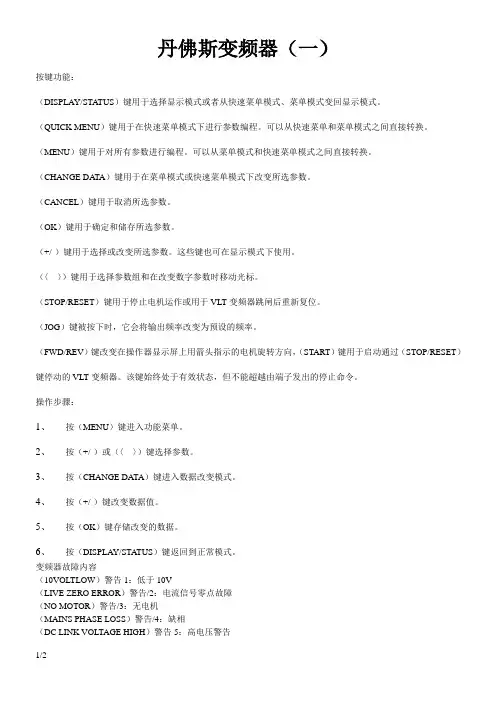

丹佛斯变频器（一）按键功能：（DISPLAY/STA TUS）键用于选择显示模式或者从快速菜单模式、菜单模式变回显示模式。

（QUICK MENU）键用于在快速菜单模式下进行参数编程。

可以从快速菜单和菜单模式之间直接转换。

（MENU）键用于对所有参数进行编程。

可以从菜单模式和快速菜单模式之间直接转换。

（CHANGE DA TA）键用于在菜单模式或快速菜单模式下改变所选参数。

（CANCEL）键用于取消所选参数。

（OK）键用于确定和储存所选参数。

（+/-）键用于选择或改变所选参数。

这些键也可在显示模式下使用。

（〈〉）键用于选择参数组和在改变数字参数时移动光标。

（STOP/RESET）键用于停止电机运作或用于VLT变频器跳闸后重新复位。

（JOG）键被按下时，它会将输出频率改变为预设的频率。

（FWD/REV）键改变在操作器显示屏上用箭头指示的电机旋转方向，（START）键用于启动通过（STOP/RESET）键停动的VLT变频器。

该键始终处于有效状态，但不能超越由端子发出的停止命令。

操作步骤：1、按（MENU）键进入功能菜单。

2、按（+/-）或（〈〉）键选择参数。

3、按（CHANGE DATA）键进入数据改变模式。

4、按（+/-）键改变数据值。

5、按（OK）键存储改变的数据。

6、按（DISPLAY/STATUS）键返回到正常模式。

变频器故障内容（10VOLTLOW）警告1：低于10V（LIVE ZERO ERROR）警告/2：电流信号零点故障（NO MOTOR）警告/3：无电机（MAINS PHASE LOSS）警告/4：缺相（DC LINK VOLTAGE HIGH）警告5：高电压警告（DC LINK VOLTAGELOW）警告6：低电压警告（DC LINK OVERVOLT）警告7：过电压（DC LINK UNDERVOLT）警告/8：欠电压（INVERTER TIME）警告/9：逆变器过载（MOTOR TIME）警告/10：电机温度过高（MOTOR THERMISTOR）警告/11：电机过热（热敏电阻）（TORQUE LIMIT）警告/12：过转矩极限（OVERCURRENT）警告/13：过电流（EARTH FAULT）14：接地电流（SWITCH MODE FAULT）15：载波模式故障（CURR.SHORT CIRCUIT）16:短路(STD BUSTIMEOUT)警告/17:总线无信号(HPFB BUS TIMEOUT)警告/18:HPFB总线无信号(EE ERROR POWER CARD)警告19:电源卡EEPROM故障(EE ERROR CTRL CARD)警告20:控制卡EEPROM故障(AUTO MOTOR ADAPT OK)21:自动适配正常(BRAKE TEST FAILED)警告和22:制动核查中的故障(BRAKE RESISTOR FAULT)警告23:制动电阻故障(BRAKE PWR WARN 100%)警告24:制动电阻率100% (BRAKE IGBT FAULT)警告25:制动晶体管故障(HEAT SINK OVER TEMP)警告26:散热器温度过高(MISSING MOT.PHASEU)27:电机U相缺失(MISSING MOT.PHASE V)28:电机V相缺失(MISSING MOT.PHASE W)29:电机W相缺失(QUICK DISCHARGE NOT OK)30:快速放电不正常。

变频器改变电机方向的方法
变频器改变电机方向的方法

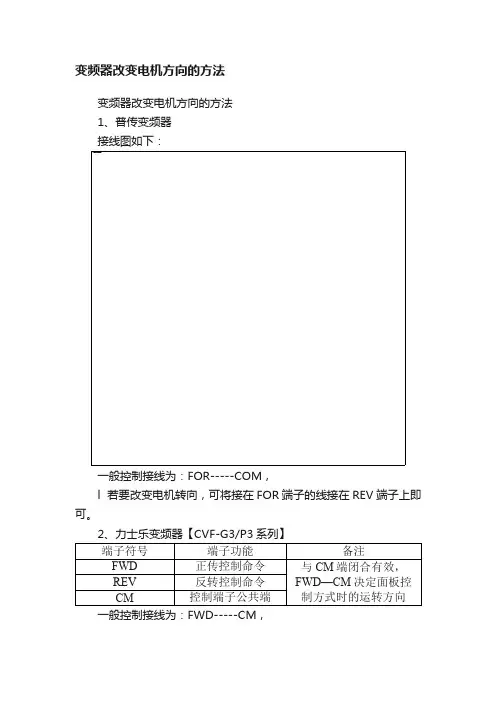

1、普传变频器
接线图如下：
一般控制接线为：FOR-----COM，
l 若要改变电机转向，可将接在FOR端子的线接在REV端子上即可。

2、力士乐变频器【CVF-G3/P3系列】
一般控制接线为：FWD-----CM，
l 若要改变电机转向，可将接在FWD端子的线接在REV端子上即可。

【富士变频器改变电机转向的方法与此相同。

】
3、西门子M430
西门子变频器改变电机旋转方向只需要改变参数P1820即可。

l 【P1820参数默认值为0，将0改变为1，即可改变电机转向。

】l 【若参数为1，改变为0，方向即改变】
具体操作如下：
注意：如果按【✍】或【✍】键找不到P1820参数
l 查看[P0003用户参数访问级]，进入将数值改变为3
l 查看[P0004参数过滤器]，进入将数值改变为0
若【P1820】数值为1，将其改变为0，电机方向即改变。

变频器的运行方式之正、反转运行-民熔
正、反转运行
实际生产中存在大量正常、反转运行的设备，如龙门的刨刨刨、铣床、磨床等，移动该设备的异步电动机本身就可以反转运行，对频率供应的异步电动机西改变电力供应电源的相互顺序，就可以改变电动机的方向，当变频器作为电动机电源时，有的变频器具有静、反转功能，有的变频器不具有这种功能。

正，对于具有反转功能的变频器，变频器之情、反控制信号直接移动电动机的丁、反作用。

具有正反转功能变频器正、反转的控制线路
变频器的驱动电机正站着，倒转的控制电路，直接控制变频器的定义、反控制接口，就可以实现电动机的定义、反运行控制。

正、无反转功能的变频器可以使用变频器来转换变频器的输出状态，实现发动机的定义、反转的控制，使用这种类型的变频器时，在设计控制电路的过程中，电动机不能马上转化为反转，在保证电动机停止的条件下，应将电动机转换为反转。

否则在转换过程中过大的电流会损坏变频器和电动机。

无正反转功能变频器正反转运行接线图
图中的K.ME 1和K.ME 2的接触器改变了变频器的输出状态，并改变周期电路的商号，实现发动机之情、反战的控制。

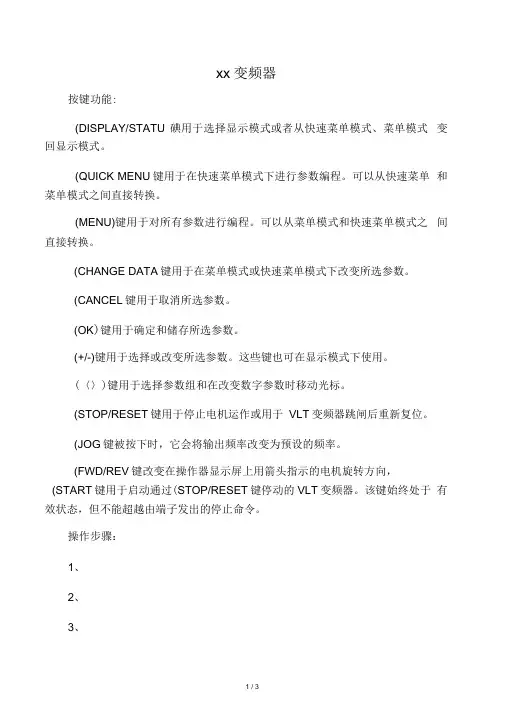

xx变频器按键功能:(DISPLAY/STATU碘用于选择显示模式或者从快速菜单模式、菜单模式变回显示模式。

(QUICK MENU键用于在快速菜单模式下进行参数编程。

可以从快速菜单和菜单模式之间直接转换。

(MENU)键用于对所有参数进行编程。

可以从菜单模式和快速菜单模式之间直接转换。

(CHANGE DATA键用于在菜单模式或快速菜单模式下改变所选参数。

(CANCEL键用于取消所选参数。

(OK)键用于确定和储存所选参数。

(+/-)键用于选择或改变所选参数。

这些键也可在显示模式下使用。

(〈〉)键用于选择参数组和在改变数字参数时移动光标。

(STOP/RESET键用于停止电机运作或用于VLT变频器跳闸后重新复位。

(JOG键被按下时，它会将输出频率改变为预设的频率。

(FWD/REV键改变在操作器显示屏上用箭头指示的电机旋转方向，(START键用于启动通过(STOP/RESET键停动的VLT变频器。

该键始终处于有效状态，但不能超越由端子发出的停止命令。

操作步骤：1、2、3、4、5、6、按(MENU)键进入功能菜单。

按(+/-)或(〈〉)键选择参数。

按(CHANGE DATA键进入数据改变模式。

按(+/-)键改变数据值。

按(O的键存储改变的数据。

按(DISPLAY/STATUSt返回到正常模式。

变频器故障内容(10VOLTLOW 警告1 ：低于10V(LIVE ZERO ERRO噜告/报警2:电流信号零点故障(NO MOTOR警告/报警3:无电机(DC LINK VOLTAGELO哗告6:低电压警告(DC LINK OVERVOL诰告7:过电压(DC LINK UNDERVOL诰告/报警8:欠电压(INVERTER TIME警告/报警9:逆变器过载(MOTOR TIME警告/报警10：电机温度过高(MOTOR THERMISTO曜告/报警11：电机过热(热敏电阻) (TORQUE LIMIT警告/报警12:过转矩极限(OVERCURREN啪告/报警13:过电流(EARTH FAULT报警14:接地电流(SWITCH MODE FAULT 报警15:载波模式故障 (CIRCUIT 报警16:短路(STD BUSTIMEOUT)告/报警17:标准总线无信号 (HPFB BUS TIMEOUT)告/报警18:HPFB 总线无信号 (EE ERROR POWER CARD) 19:电源卡 EEPRO 观障 (EE ERROR CTRL CARD) 20:控制卡 EEPROMft 障 (AUTO MOTOR ADAPT OK 辩21:白动适配正常(BRAKE RESISTOR FAULT) 23:制动电阻故障(BRAKE PWR WARN 100g 24:制动电阻率 100% (BRAKE IGBT FAULT 店25:制动晶体管故障 (HEAT SINK OVER TEMP& 26:散热器温度过高 (MISSING 报警27:电机U 相缺失(QUICK DISCHARGE NOT OKf 30:快速放电不正常(BRAKE TEST FAIL孑和报警22:制动核查中的故障。

目录1. 安全性5安全说明5一般警告5开始维修工作之前6避免意外启动6变频器的安全停止6IT 主电源62. 简介9类型代码字符串103. 机械安装13开始之前13如何安装144. 电气安装21如何连接21主电源接线概述23如何连接电动机－前言27电动机接线概述28如何测试电动机和旋转方向。

325. 如何操作变频器37有三种操作方法37如何操作 NLCP37如何操作 GLCP39提示与技巧466. 如何为变频器编程49如何编程49参数列表537. 疑难解答71报警和警告71警告/报警列表738. 规范77规范77特殊条件87索引89目录 | IllustrationIllustration 2.1: 该示例显示了一个标识标志。

9Illustration 3.1: 无论机架尺寸如何，均可并排安装。

14Illustration 3.2: 请务必安装背板（A2 和 A3 除外），否则将导致冷却不充分和设备使用寿命缩短。

（如图所示） 15Illustration 3.3: 这是正确的设备安装方式。

15Illustration 3.4: 如果设备必须安装在离墙很近的位置，请定购该设备的背板（请参阅订购类型代码，第 14-15 位）。

A2 和 A3 设备标配中就带有背板。

15Illustration 3.5: 步骤 1：根据下表中的尺寸钻孔。

16Illustration 3.6: 步骤 2A：不要完全拧紧螺钉。

16Illustration 3.7: 步骤 2B：这样可以轻松地将设备挂到螺钉上。

16Illustration 3.8: 步骤 3：将设备抬起，挂到到螺钉上。

16Illustration 3.9: 完全拧紧螺钉。

17Illustration 3.10: 步骤 1：根据下表中的尺寸钻孔。

18Illustration 3.11: 步骤 2A：不要完全拧紧螺钉。

18Illustration 3.12: 步骤 2B：这样可以轻松地将设备挂到螺钉上。

丹佛斯变频器本地控制
设置
标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
丹佛斯变频器VLT2900本地控制参数设定步骤：
1.变频器上电，同时按动【QUICK MENU】+【+】进入菜单模式利用【+/-】键滚动显
示各参数找到
2.进入002本机/远程操作中本机操作（LOCAL）设置【1】
3.013本机控制按参数100的本机控制（闭环）
(LOC CTRL/AS P100) 设置【3】
4.参数203（参考值/反馈范围）设置为【0】或【1】
5.电机加速时间进入207取值加速时间30秒
6.电机减速时间进入208取值减速时间30秒
7.按动【QUICK MENU】利用【+/-】键滚动可快速进入003电机频率要改变数据值先
按【CHANGE DATA】利用【+/-】键改变参数值。

8.每次更改完数据后按【CHANGE DATA】来确认储存已改的参数值。

使用说明一、 FC360的功能二、 FC360本机面板使用 HandON从出厂设定开始（未接控制线），首先，按【OffReset 】键使变频器处于停止状态，设定参数5-12 改为【 0】，退出到 Status 状态，这时，还是【 OffReset 】键上的灯亮，按【 OK】键，面板中心显示 4 位数值，设定手动频率，上下键增减，右键可窜位，设定好后，按【Handon】键计开始运行，运行过程中直接按键改变数值则立即更改输出。

按【 OffReset 】键停止。

设定的频率值将保持，再次按【Handon】键，将从运行最后的设定值。

三、 FC360参数设定方法：通用的参数设定方法：首先，按【OffReset 】键使变频器处于停止状态，按【MENU】键显示 OM1状态此时在按一次【 MENU】键则进入菜单 1 模式，按上键或下键可以修改参数组号，按【OK】进入此参数组，按上下键找到你需要改的参数号，按【OK】键该设定参数值闪烁，按上下键修改参数值（功能代码），若按【 ok】键保存此次修改的参数。

若按【 back】键则取消修改。

四、参数初始化修改参数 14-22 设定为 2（初始化），然后从新上电，此时报警为 A80,按【OffReset 】键复位后红色报警等已灭，但显示窗口仍有 A80 报警显示，变频器需再次从新上电。

五、参数复制到 LCP面板。

修改参数 0-50 参数，当 0-50 ，设为【 1】所有参数到 LCP，从变频器拷贝参数到面板，等待完成。

设为 [2] 则把面板中参数拷贝到变频器，从LCP传所有参数。

完成后参数自动改为【 0】。

六、使用同步电机的设定步骤按下表设定：ID Description Description FC-360 设定值100 ConfigurationMode 配置模式openloop101 MotorControlPrinci电动机控制原理VVC+ ple110 MotorConstruction 电动机机构PM,nonsalientSPM124 MotorCurrentInom[A电机额定电流电机名牌]125 MotorNominalSpeed[电机额定转速电机名牌RPM]126 MotorCont.RatedTor 电动机持续额定转电机厂家提供queMnom[Nm] 矩129 AMA 自动电动机调整可以做 AMA自学习高级参数130 StatorResistanceRs定子阻抗 Rs 电机厂家提供数值除以 2 [Ohm]137 d-axisInductanceLdd 轴电感 Ld 电机厂家提供数值除以 2[mH]139 MotorPoles 电机级数电机极数140 BackEMFat1000RPM[V 1000 转时后感应电电机厂家提供_RMS/1000RPM] 势142 MotorCableLength 电缆长度（ M）单位米300 参考值方向参考值方向303 MaximumReference[H最大参考值根据情况定z]341 Ramp1Rampuptime 斜坡加速时间根据负载情况设定342 Ramp1Rampdowntime 斜坡减速时间根据负载情况设定414 MotorSpeedHighLimi电动机速度上限根据电机设定t[Hz]419 MaxOutputFrequency最大输出频率根据电机设定[Hz]1401 SwitchingFrequency开关频率根据情况设定[kHz]458 电机缺相功能始终为禁用FC360-22K11341000155[1],[handON], 等待 -- ，[OK]（110）可学习，（3.6 ）可学习（8）可学习320（手动输入）3090HZ5590HZ98HZ2K11、首先，设定 1-00,1-01,1-10，及1-24,1-25,1-26（按电机铭牌）2、电机自学习 AMA，设定 1-29 ，为【 1】，按 OK键，按【 Handon】键，等待，经过一段时间，会显示“按【OK】键完成 AMA”，按下【 OK】键完成。

丹佛斯FC302变频器同步卡MCO305同步单传动调试步骤1用丹佛斯FC302变频器+MCO305同步卡从链条单传动调试步骤1．变频器初始化将14-22设2，按[OK]键，切断主电源，等待显示屏关闭。

重新连接主电源，这样变频器参数已复位。

2．设定右从主变频快速菜单0-02 电动机速度单位设1 （HZ）1-20电动机功率设置电动机铭牌功率1-22电动机电压设置电动机铭牌电压400V1-23电动机频率设置电动机铭牌频率50HZ1-24电动机电流设置电动机铭牌电流17A1-25电动机额定转速设置电动机铭牌转速（单位RPM）1455r/min3-01 参考值/反馈单位设3（Hz）3-02 最小参考值设03-03 最大参考值设75 HZ3-13 参考值位置设0 连接到手动/自动3-41 加速时间设0.01秒3-42 减速时间设0.01秒（以后要改）5-40 继电器功能设1 （继电器2）再设10 报警32-01 编码器2（从链条）增量型编码器分辩率设根据实际使用的编码器204832-31 编码器1（主链条）增量型编码器分辩率设根据实际使用的编码器2048★★：右主链条变频上X55端子接本编码器，X56端子接左主链条编码器。

两编码器指示灯各3只通电后应亮。

★电动机建议做Testrun方法：断开负载，打开软件Testrun—Execuet---Start ，调整参数（如：前馈加速度、比例因数）直到位置线重合。

3．电动机自整定（建议启用完整AMA）（12和27端子短接）方法：将1-29参数设1，然后按下[Hand on]键就激活了AMA 功能。

经过一段时间运行后，显示器会显示[OK]表示完成AMA。

按下[OFF]键即可。

4．手动模式矫正从链条电动机方向(开环)。

方法如下：（12和27端子短接）8-02 控制字源设0（No Function），1-00 配置模式设0 （Speed open loop）在操作面板上OFF灯亮，按下[Hand on]键,按Δ设定转速为2HZ，电动机运转,检查电机运转方向与实际方向是否一致，否，按下[OFF]键停止运转，交换电机两相线。

丹佛斯变频器按键功能：（DISPLAY/STATUS）键用于选择显示模式或者从快速菜单模式、菜单模式变回显示模式。

（QUICK MENU）键用于在快速菜单模式下进行参数编程。

可以从快速菜单和菜单模式之间直接转换。

（MENU）键用于对所有参数进行编程。

可以从菜单模式和快速菜单模式之间直接转换。

（CHANGE DATA）键用于在菜单模式或快速菜单模式下改变所选参数。

（CANCEL）键用于取消所选参数。

（OK）键用于确定和储存所选参数。

（+/-）键用于选择或改变所选参数。

这些键也可在显示模式下使用。

（〈〉）键用于选择参数组和在改变数字参数时移动光标。

（STOP/RESET）键用于停止电机运作或用于VLT变频器跳闸后重新复位。

（JOG）键被按下时，它会将输出频率改变为预设的频率。

（FWD/REV）键改变在操作器显示屏上用箭头指示的电机旋转方向，（START）键用于启动通过（STOP/RESET）键停动的VLT变频器。

该键始终处于有效状态，但不能超越由端子发出的停止命令。

操作步骤：1、按（MENU）键进入功能菜单。

2、按（+/-）或（〈〉）键选择参数。

3、按（CHANGE DATA）键进入数据改变模式。

4、按（+/-）键改变数据值。

5、按（OK）键存储改变的数据。

6、按（DISPLAY/STATUS）键返回到正常模式。

变频器故障内容（10VOLTLOW）警告1：低于10V（LIVE ZERO ERROR）警告/报警2：电流信号零点故障（NO MOTOR）警告/报警3：无电机（MAINS PHASE LOSS）警告/报警4：缺相（DC LINK VOLTAGE HIGH）警告5：高电压警告（DC LINK VOLTAGELOW）警告6：低电压警告（DC LINK OVERVOLT）警告7：过电压（DC LINK UNDERVOLT）警告/报警8：欠电压（INVERTER TIME）警告/报警9：逆变器过载（MOTOR TIME）警告/报警10：电机温度过高（MOTOR THERMISTOR）警告/报警11：电机过热（热敏电阻）（TORQUE LIMIT）警告/报警12：过转矩极限（OVERCURRENT）警告/报警13：过电流（EARTH FAULT）报警14：接地电流（SWITCH MODE FAULT）报警15：载波模式故障（CURR.SHORT CIRCUIT）报警16:短路(STD BUSTIMEOUT)警告/报警17:标准总线无信号(HPFB BUS TIMEOUT)警告/报警18:HPFB总线无信号(EE ERROR POWER CARD)警告19:电源卡EEPROM故障(EE ERROR CTRL CARD)警告20:控制卡EEPROM故障(AUTO MOTOR ADAPT OK)报警21:自动适配正常(BRAKE TEST FAILED)警告和报警22:制动核查中的故障(BRAKE RESISTOR FAULT)警告23:制动电阻故障(BRAKE PWR WARN 100%)警告24:制动电阻率100%(BRAKE IGBT FAULT)警告25:制动晶体管故障(HEAT SINK OVER TEMP)警告26:散热器温度过高(MISSING MOT.PHASEU)报警27:电机U相缺失(MISSING MOT.PHASE V)报警28:电机V相缺失(MISSING MOT.PHASE W)报警29:电机W相缺失(QUICK DISCHARGE NOT OK)报警30:快速放电不正常。

变频器正反转的接线方法嘿，朋友们！今天咱就来聊聊变频器正反转的接线方法，这可真是个有趣又实用的事儿呢！想象一下，这变频器就像是一个超级厉害的指挥官，它能让电机按照我们的要求正转或者反转，是不是很神奇呀！那怎么给它接上线，让它乖乖听话呢？别急，听我慢慢道来。

首先，咱得找到变频器上那些密密麻麻的接线端子，就好像是一群小士兵在等着我们安排任务。

一般来说，会有专门的正转和反转的接线端子哦。

然后呢，我们要把电源线接到合适的地方，这就像是给指挥官提供能量一样。

接下来，就是关键的正反转接线啦！通常会有两个端子，一个代表正转，一个代表反转。

这就好比是两条不同的道路，一条通向正转的方向，一条通向反转的方向。

我们要把对应的线接到正确的端子上，可不能接错了呀，不然这“指挥官”可就不听话啦！在接线的时候，一定要小心仔细，就像我们穿针引线一样，不能马虎。

你想想，如果线接错了，电机转错了方向，那可就麻烦大了。

就好比你本来想让车子往前走，结果它却往后退，那不就乱套了嘛！还有啊，记得把接地线也接好，这就像是给整个系统穿上了一双安全的鞋子，能保护我们不被电到哦。

哎呀，说起来容易做起来难呀！在实际操作中，可能会遇到各种各样的问题。

但别担心，只要我们耐心细心，多研究研究，肯定能把这个“小难题”给解决掉的。

其实啊，这变频器正反转的接线就像是搭积木一样，一块一块地把正确的部分组合起来，最后就能搭出我们想要的“城堡”啦！只要我们认真对待，就一定能让它乖乖为我们服务。

所以啊，朋友们，别害怕去尝试，别害怕犯错。

大胆地去摆弄那些线，去探索这个神奇的世界。

等你成功地让电机按照你的要求正转反转的时候，那种成就感，哇，简直太棒啦！相信我，你一定能行的！。

接线当19为1时变频器工作在菜单2，采用模拟输入端54（DCS）为参考值来源控制变频器转速
53、55接现场手操器4-20mA AO信号控制变频器转速 53为正，55为公共端电机旋转方向 1-06 设0 正常顺时针
1-06 设1 反时针
13、27接复位，19为1时变频器故障复位
54、55接DCS4-20mA AO信号控制变频器转速 54为正，55为公共端
42、39接DCS及现场手操器AI 两AI点串连 额定电流与20MA对应值通过参数6-52调节，42为正，39为公共端 本控制为就地-远程双模拟输入切换控制
13、18接启动信号常开点，18为1时变频器启动
13、19接远程信号常开点当19为0时变频器工作在菜单1，采用模拟输入端53（现场手操器）为参考值来源控制变频器转速。

丹佛斯VTL FC51变频器端子控制正反转如何设置
12和27必须短接，18是启动19是反转，当12和18短接变频器默认的是顺时针方向转动，当12和18和19三个端子同时短接电机是逆时针方向旋转。

注意：只是12和19短接电机是不会反转的，必须要加上18端子，18号端子是启动端子不管正转还是反转12和18必须导通，27号端子是紧急停止，不接将会无法启动，当然可以修改参数将27号端子变为无功能，这样的情况下就可以不接了。

电位器调速：50 53 55 其中53为电位器中间的那根线。

制动电阻：那得看你是内置制动单元还是外置制动单元了，内置：三相输出端的边上有BR+，BR-把电阻两端接上就可以了。

外置：在直流母线端接刹车单元然后接制动电阻。
