沥青混合料离心抽提仪操作规程沥青混合料离心抽提仪是一种用于沥青混合料分离成分的仪器。
在道路铺设和施工中，沥青混合料是非常重要的材料，因此必须进行质量检测，以确保道路的安全和稳定性。
本文将介绍沥青混合料离心抽提仪的操作规程，以帮助操作员正确使用该仪器并获取准确可靠的测试结果。
1. 仪器基本结构沥青混合料离心抽提仪由离心机、离心管、温度计、真空泵等部分组成。
其中，离心机为主要部分，可提供最大14000rpm（转速每分钟）的转速。
离心管通常有两种尺寸可选，分别为300ml和1500ml，主要用于不同粒度的沥青混合料样品。
2. 样品制备首先，将样品按照标准方法进行制备，并将其放入离心管中。
样品中的沥青成分应在60%至70%之间，以获得准确可靠的测试结果。
然后，将离心管放入离心机中，并将其密封。
3. 开始测试将温度计插入样品中心，调整温度计以测量样品的温度。
接下来，将真空泵接入瓶盖，启动真空泵，以便让空气从样品中抽走。
将离心机启动，旋转速度定为最高转数，以便在短时间内完成分离过程。
分离时间一般为30至45分钟，视离心管容积和样品粒度而定。
4. 分离结束当分离时间到达后，将离心机停止，并打开真空泵，恢复样品的气压和密度。
然后，将离心管从离心机中取出，记录每个分离出的组分的重量和比重。
5. 清洗操作清洗是使用该仪器期间必须执行的操作之一。
在使用完毕后，离心管必须清洗干净，以避免污染样品。
首先，将离心管加入清洗液中，使之充分浸泡，然后使用之前使用过的真空泵，将机器中的清洗液通过离心管进行循环流动。
这个步骤需要进行多次，至离心管完全清洗干净。
6. 仪器维护仪器的日常维护对其正常的运行和测试准确性有着重要的影响。
在使用过程中，需要随时检查设备的机械部件和电气部件是否正常工作。
仪器必须保持干燥并远离火源，以便不被破坏和损坏。
总之，沥青混合料离心抽提仪使用方便，测试准确可靠。
在使用前，必须对该设备进行正确的操作和维护。
沥青混合料离心抽提仪
简述
沥青混合料离心抽提仪是一种用于检测沥青混合料中的粘结剂含量的实验室设备。
它是通过离心的方式将沥青混合料中的粘结剂分离出来，再通过重量测量的方式计算出粘结剂的含量。
工作原理
沥青混合料离心抽提仪的基本工作原理是通过离心的方式将沥青混合料中的粘结剂分离出来。
具体操作步骤如下：
1.取一定量的沥青混合料样品，并精确定量；
2.将样品放入离心机内；
3.启动离心机，让样品在离心力作用下旋转；
4.离心过程中，粘结剂会分离出来，并沉淀在样品管的底部；
5.离心结束后，取出样品管，将沉淀好的粘结剂导出；
6.将导出的粘结剂进行重量测量，并计算出其含量。
设计特点
沥青混合料离心抽提仪的主要设计特点如下：
1.离心机可设置不同的离心力，以适应不同样品中粘结剂的含量；
2.样品管采用玻璃材质，可重复使用；
3.离心机设有各种保护装置，可保证操作人员的安全；
4.离心机设置合理，操作简单。
应用领域
沥青混合料离心抽提仪主要用于道路工程中沥青混合料的检测，以确定其各种物理和机械性能指标。
具体应用领域包括：
1.公路、桥梁、隧道等道路工程中的沥青混合料检测；
2.汽车、高速公路等交通工程中沥青路面质量检测；
3.建筑工程中沥青混合料的性能检测。
结语
沥青混合料离心抽提仪是一种重要的实验室设备，可为道路工程和建筑工程提供精确的沥青混合料检测数据。
在实际应用中，我们应正确操作设备，合理使用设备，以确保沥青混合料离心抽提仪的工作效果和使用寿命。
沥青混合料离心式快速抽提仪操作规程一、试验步骤：1、向装有试样的烧杯中注入三氯乙烯溶剂，将其浸没，记录溶剂用量，浸泡30min，用玻璃棒适当搅动混合料，使沥青充分溶解。
注：也可直接在离心分离器中浸泡。
2、将混合料及溶液倒入离心分离器，用少量溶剂将烧杯及玻璃棒上的粘附物全部洗入分离器中。
3、称取洁净的圆环形滤纸质量，准确至0.01g。
注意，滤纸不宜多次反复使用，有破损者不能使用，有石粉粘附时应用毛刷清除干净。
4、将滤纸垫在分离器边缘上，加盖紧固，在分离器出口处放上回收瓶，上口应注意密封，防止流出液成雾状散失。
5、接通电源，打开开关，三位数码显示000表示机器正常。
按启动键，分离机开始工作，工作过程为低速20秒（这时从机器中部看到电机转动，如不转，可微调前面板低速调节，使之慢慢转动）中速20秒（同低速相同，调节中速使之转速高于低速）高速140秒合计180秒后自动停机。
6、从上盖的孔中加入新的溶剂，稍停3—5min后，按复零键再按启动键，分离机重新自动完成，如此操作数次直到流出的抽提液成清澈淡黄色为止。
注意：每次加入三氯乙烯不得超过浸泡容量，一般200毫升左右。
每小时启动不得超过10次。
7、卸下上盖，取圆环形滤纸，在通风橱或室内空气中蒸发干燥后，然后放入105±5℃烘箱中干燥，称取质量，其增重部分（m2）为矿粉的一部分。
8、将容器中的集料仔细取出，在通风橱或空气中蒸发后放入105±5℃烘干箱中烘干（一般需4h），然后放入干燥中冷却至室温，称取集料质量（m1）。
9、用压力过滤器过滤回收瓶中的沥青溶液，由滤纸的增重m3得出泄露入滤液中矿粉，如无压力过滤器时，也可用燃烧法测定。
a.用燃烧法测定抽提液中矿粉质量步骤如下：1、将回收瓶中的抽提液倒入量筒中，准确量至M1（Va）。
2、充分搅匀抽提液，取出10ml（Vb）放入坩埚中，在热浴上适当加热使溶液试样发成暗黑色后，置高温炉（500-600℃）中燃烧成残渣，取出坩埚冷却。
内部管理系列编号：FS-ZD-04020沥青混合料离心抽提仪操作规程
Asphalt mixture centrifugal extractor operating procedures
为规范化、制度化和统一化作业行为，使员工的管理工作有章可循，提高工作效率和员工责任感、归属感，特此制定。
沥青检测仪器混合料离心抽提仪操作规程
1.组装有试样的烧怀倒入三氯乙烯将其浸泡，浸泡30分钟，用玻璃棒适当搅动使沥青充分溶解。
2.将混合料和溶液倒入离心分离器。
3.将滤纸垫在分离器边缘上，加盖紧固，在分离器出口处放上回收瓶
4.接通电源打开开关，按启动键，分离机将自动完成设定工作。
5.从上盖孔中加入新的溶剂，稍停3~5分钟后再启动，分离机重新自动完成。
请输入您的公司名字
Fonshion Design Co., Ltd
第1页/ 共1页。

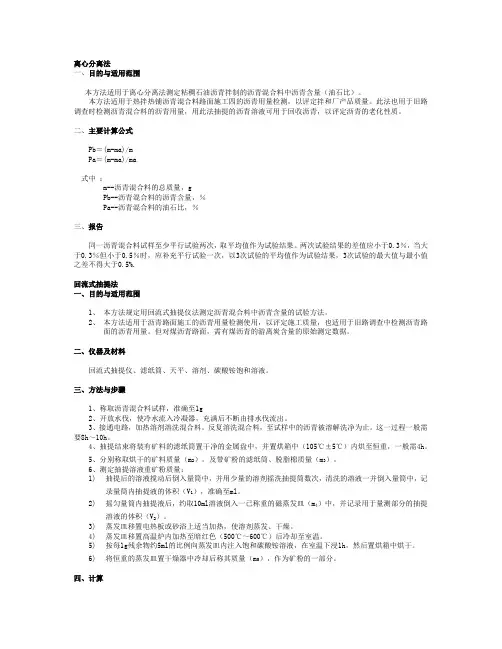

离心分离法一、目的与适用范围本方法适用于离心分离法测定粘稠石油沥青拌制的沥青混合料中沥青含量（油石比）。
本方法适用于热拌热铺沥青混合料路面施工四的沥青用量检测，以评定拌和厂产品质量。
此法也用于旧路调查时检测沥青混合料的沥青用量，用此法抽提的沥青溶液可用于回收沥青，以评定沥青的老化性质。
二、主要计算公式Pb＝(m-ma)/mPa＝(m-ma)/ma式中：m--沥青混合料的总质量，gPb--沥青混合料的沥青含量，％Pa--沥青混合料的油石比，％三、报告同一沥青混合料试样至少平行试验两次，取平均值作为试验结果。
两次试验结果的差值应小于0.3％，当大于0.3％但小于0.5％时，应补充平行试验一次，以3次试验的平均值作为试验结果，3次试验的最大值与最小值之差不得大于0.5%.回流式抽提法一、目的与适用范围1、本方法规定用回流式抽提仪法测定沥青混合料中沥青含量的试验方法。
2、本方法适用于沥青路面施工的沥青用量检测使用，以评定施工质量，也适用于旧路调查中检测沥青路面的沥青用量。
但对煤沥青路面，需有煤沥青的游离炭含量的原始测定数据。
二、仪器及材料回流式抽提仪、滤纸筒、天平、溶剂、碳酸铵饱和溶液。
三、方法与步骤1、称取沥青混合料试样，准确至1g2、开放水伐，使冷水流入冷凝器，充满后不断由排水伐流出。
3、接通电路，加热溶剂溶洗混合料。
反复溶洗混合料，至试样中的沥青被溶解洗净为止。
这一过程一般需要8h～10h。
4、抽提结束将装有矿料的滤纸筒置干净的金属盘中，并置烘箱中（105℃±5℃）内烘至恒重，一般需4h。
5、分别称取烘干的矿料质量（m2）。
及带矿粉的滤纸筒、脱脂棉质量（m3）。
6、测定抽提溶液重矿粉质量：1) 抽提后的溶液搅动后倒入量筒中，并用少量的溶剂摇洗抽提筒数次，清洗的溶液一并倒入量筒中，记录量筒内抽提液的体积（V1），准确至ml。
2) 摇匀量筒内抽提液后，约取10ml溶液倒入一已称重的磁蒸发皿（m4）中，并记录用于量测部分的抽提溶液的体积（V2）。
沥青混合料离心抽提仪操作规程一、前言沥青混合料离心抽提仪在沥青混合料试验中起着非常重要的作用，通过其操作可以有效地从沥青混合料中提取沥青成分，为沥青混合料的分析提供准确的数据。
为了确保操作的准确性和有效性，本操作规程以ASTM D2172为基础，制定出详细的沥青混合料离心抽提仪操作规程。
二、操作流程1. 开启离心抽提仪，检查设备是否正常，包括离心机是否处于空转状态，真空泵是否正常工作，以及设备的安全性。
2. 准备待测试的沥青混合料样品，称重并记录，需要注意的是，样品的质量应当与离心管的容量相适应，离心管的体积一般为150ml。
3. 将待测试的沥青混合料样品倒入离心管中，并在适当的高度处标记沥青混合料的初始高度。
4. 将配有所需滤纸的滤纸底座放置在离心管的口部，并轻轻压实，确保滤纸底部无明显空隙。
5. 将离心管套入离心抽提仪的卡口中，检查离心管是否牢固。
6. 打开真空泵的开关，观察离心管内沥青混合料的变化，一般情况下，沥青混合料表面会出现气泡，并且沥青会逐渐被滤纸吸附，直到全部被吸滤干净。
如果沥青混合料表面仍有气泡，可以辅助排泡并加快滤液速度。
7. 停止真空泵，并关闭离心抽提仪电源，取出离心管，观察沥青混合料的滤液量和滤液质量，将数据记录下来。
8. 完成所有沥青混合料样品的测试后，清理离心抽提仪，并将用完的滤纸底座等材料进行处理。
三、注意事项1. 操作过程中一定要注意安全，尤其是在离心机高速旋转时，应禁止随意开启离心机设备。
2. 离心管的容量必须与待测样品的质量相适应，以保证测试的准确性。
3. 滤纸底座应该按照要求使用，一般情况下，滤纸底座应该具有过滤精度高、过滤耐久性好等特点。
4. 在真空泵操作过程中，应适时关注沥青混合料的滤液情况，及时辅助排泡并加强吸附。
5. 操作完成后，应该对设备进行清理，以保证下次使用时的准确性。
通过以上操作规程，可以有效地在沥青混合料试验中运用离心抽提仪，提取沥青成分，为沥青混合料的分析提供准确的数据。

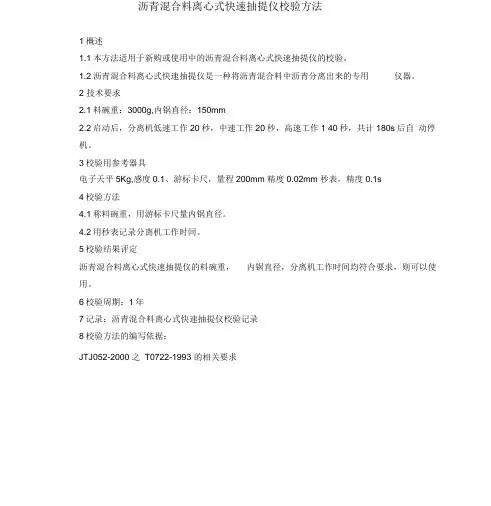

沥青混合料离心式快速抽提仪校验方法
1概述
1.1本方法适用于新购或使用中的沥青混合料离心式快速抽提仪的校验。
1.2沥青混合料离心式快速抽提仪是一种将沥青混合料中沥青分离出来的专用仪器。
2 技术要求
2.1料碗重：3000g,内锅直径：150mm
2.2启动后，分离机低速工作20秒，中速工作20秒，高速工作1 40秒，共计180s后自动停机。
3校验用参考器具
电子天平5Kg,感度0.1、游标卡尺，量程200mm 精度0.02mm 秒表，精度0.1s
4校验方法
4.1称料碗重，用游标卡尺量内锅直径。
4.2用秒表记录分离机工作时间。
5校验结果评定
沥青混合料离心式快速抽提仪的料碗重，内锅直径，分离机工作时间均符合要求，则可以使用。
6校验周期：1年
7记录：沥青混合料离心式快速抽提仪校验记录
8校验方法的编写依据：
JTJ052-2000 之T0722-1993 的相关要求
沥青混合料离心式快速抽提仪校验记录。
DLC-Ⅲ型沥青混合料离心抽提仪操作规程
一、准备工作
1、按沥青混合料取样方法，在拌和厂从运料卡车采取沥青混合料试样，放在金属盘中适当拌和，待温度下降至100℃以下时，用大烧杯取混合料试样质量1000g～1500g左右(粗粒式沥青混合料用高限，细粒式用低限，中粒式用中限)，准确至0.lg。
2、如果试样是路上用钻机法或切割法取得的，应用电风扇吹风使其完全干燥，置微波炉或烘箱中适当加热后成松散状态取样，但不得用锤击以防集料破碎。
二、试验步骤
1、向装有试样的烧杯中注入三氯乙烯溶剂，将其浸没，浸泡30min，用玻璃棒适当搅动混合料，使沥青充分溶解。
注：也可直接在离心分离器中浸泡。
2、将混合料及溶液倒入离心分离器，用少量溶剂将烧杯及玻璃棒上的粘附物全部洗入分离容器中。
3、称取洁净的圆环形滤纸质量，准确至0.Olg。
注意，滤纸不宜多次反复使用，有破损者不能使用，有石粉粘附时应用毛刷清除干净。
4、将滤纸垫在分离器边缘上，加盖紧固，在分离器出口处放上回收瓶，上口应注意密封，防止流出液成雾状散失。
5、开动离心机，转速逐渐增至3000r/min,沥青溶液通过排出口注入回收瓶中，待流出停止后停机。
6、从上盖的孔中加入新溶剂，数量大体相同，稍停3min～5min后，重复上述操作，如此数次直至流出的抽提液成清彻的淡黄色为止。
7、卸下上盖，取下圆环形滤纸，在通风橱或室内空气中蒸发干燥，然后放入105℃±15℃的烘箱中干燥，称取质量，其增重部分为矿粉的一部分。
8、将容器中的集料仔细取出，在通风橱或室内空气中蒸发后放入105℃±15℃烘箱中烘干（一般需4h），然后放入大干燥器中冷却至室温，称取集料质量。
沥青混合料离心抽提仪操作规程简介沥青混合料离心抽提仪是一种用于测试沥青混合料中油料的分离能力的仪器。
正确使用这个仪器可以大大提高测试结果的准确性和可靠性。
操作规程下面是使用沥青混合料离心抽提仪的操作规程：步骤一：制备试样制备试样的方法和要求应符合相关标准。
步骤二：添加试样打开离心抽提仪的盖子，将试样分别加入离心管中。
每根离心管只能放置 20g 左右的试样。
步骤三：添加试剂将需要的试剂注入离心管中，使用应符合试剂包装盒的说明。
步骤四：旋转和离心将离心管放入试管架中，把试管架插入离心抽提仪中心位置的孔中，然后加上盖子。
启动离心器。
默认的离心时间为5分钟，离心速度应该调整到最大。
步骤五：分离当离心器停止运转时，将试管架取出。
加上纯净的石油醚，然后用长管吹出悬浮在离心管中的颜色易混淆的物质。
如果是纯沥青，则仅需吹干。
冷却到室温。
称重，并记录结果和所用的机器设置。
注意事项•操作前，应先熟悉并且遵守产品的使用说明。
•离心试验时，请注意手柄和机器部分的旋转方向，操作时应按照说明书的指令操作。
•离心试验后，请不要忘记清洗设备以便下次使用。
总结沥青混合料离心抽提仪是一种较为复杂的仪器，要求我们在操作时仔细阅读使用说明，并按照说明书的指引进行操作。
操作过程中，需要注意方向和安全。
在使用该仪器时十分重要的是，一定要密切关注现场工作环境以及所有的操作，以确保在使用时不会产生任何意外的情况。
通过正确使用和维护沥青混合料离心抽提仪，我们可以提高分析实验的指标，确保实验的准确性。
沥青混合料离心抽提仪操作规程
沥青检测仪器混合料离心抽提仪操作规程
1.组装有试样的烧怀倒入三氯乙烯将其浸泡，浸泡30分钟，用玻璃棒适当搅动使沥青充分溶解。
2.将混合料和溶液倒入离心分离器。
3.将滤纸垫在分离器边缘上，加盖紧固，在分离器出口处放上回收瓶
4.接通电源打开开关，按启动键，分离机将自动完成设定工作。
5.从上盖孔中加入新的溶剂，稍停3~5分钟后再启动，分离机重新自动完成。
公文大全
沥青针入度仪操作规程
1、调整针入度仪，使之水平。
2、调节针杆，松开悬臂的止紧丝，使止悬臂下落，使针尖与试样大约接触时，止紧悬臂螺母。
然后细调上升工作台，使试样表面恰好与针尖接触为止。
3、将电源开关打开时间数显为零，按一下启动按钮，电脑显示时间，同时解放针杆，标准针自由地穿入试样中，当达到规定时间后，电脑时间停显，将其针杆销紧使其针杆不在下落，用手按下底触点与其杆顶端面接触，此时，表上值即为试样的针入度值。
4、关闭电源，整理仪器。
.qC99。
沥青混合料中沥青含量试验离心分离法1目的与适用范围1.1 本方法采用离心分离法测定黏稠石油沥青拌制的沥青混合料中的沥青含量(或油石比)。
1.2本方法适用于热拌热铺沥青混合料路面施工时的沥青用量检测，以评定拌和厂产品质量。
此法也适用于旧路调查时检测沥青混合料的沥青用量，用此法抽提的沥青溶液可用于回收沥青，以评定沥青的老化性质。
2仪具与材料技术要求2.1离心抽提仪：由试样容器及转速不小于3 000r/min的离心分离器组成，分离器备有滤液出口。
容器盖与容器之间用耐油的圆环形滤纸密封。
滤液通过滤纸排出后从出口流出收人回收瓶中。
仪器必须安放稳固并有排风装置。
2.2圆环形滤纸。
2.3回收瓶：容量1700mL以上。
2.4 压力过滤装置。
台。
1的天平各1mg、0.01g天平：感量不大于2.5．2.6量筒：分度值1mL。
2.7电烘箱：装有温度自动调节器。
2.8三氯乙烯：工业用。
2.9碳酸铵饱和溶液:供燃烧法测定滤纸中的矿粉含量用。
2.10其他：小铲、金属盘、大烧杯等。
3方法与步骤3.1准备工作3.1.1按本规程T0701沥青混合料取样方法，在拌和厂从运料车采取沥青混合料试样，放在金属盘中适当拌和，待温度稍下降后至100℃以下时，用大烧杯取混合料试样质量1000~1500g(粗粒式沥青混合料用高限，细粒式用低限，中粒式用中限)，准确至0.1g。
3.1.2当试样在施工现场用钻机法或切割法取得时，应用电风扇吹风使其完全干燥，置烘箱中适当加热后成松散状态取样，不得用锤击，以防集料破碎。
3.2试验步骤向装有试样的烧杯中注入三氯乙烯溶剂，将其浸 3.2.1．没，浸泡30min，用玻璃棒适当搅动混合料，使沥青充分溶解。
注：也可直接在离心分离器中浸泡。
3.2.2将混合料及溶液倒入离心分离器，用少量溶剂将烧杯及玻璃棒上的黏附物全部洗人分离器中。
3.2.3称取洁净的圆环形滤纸质量，准确至0.01g注意滤纸不宜多次反复使用，有破损者不能使用，有石粉黏附时应用毛刷清除干净。
