PC运动控制板卡的交流伺服控制系统

伺服电机的控制方式和运动控制系统伺服电机是一种能够根据控制信号精确地控制旋转角度、转速和位置的电机，广泛应用于工业自动化领域。

在实际应用中，为了使伺服电机能够实现精准的控制，需要配合合适的控制方式和运动控制系统。

下面将介绍伺服电机的控制方式和运动控制系统。

一、伺服电机的控制方式1. 位置控制位置控制是指通过控制伺服电机的旋转角度或线性位置来控制工件或设备的位置。

在位置控制中，通常需要通过编码器等反馈装置实时监测伺服电机的位置，从而调整控制信号，使电机按照设定的位置参数进行运动。

2. 速度控制速度控制是指通过控制伺服电机的转速来实现控制目标。

通过调节电机的输入电压、电流或脉冲信号，可以实现对电机转速的精准控制。

速度控制广泛应用于需要稳定速度输出的场合，如汽车行驶控制、风机调速等。

3. 力矩控制力矩控制是指通过控制伺服电机的输出扭矩来实现对负载的力矩控制。

在一些需要对工件施加精确力矩的场合，如加工中心、机器人等，力矩控制是非常重要的控制方式。

二、运动控制系统1. 传感器传感器是运动控制系统中的重要组成部分，用于实时监测电机的位置、速度、力矩等参数。

常用的传感器包括编码器、霍尔传感器、压力传感器等，它们可以将实时采集到的数据反馈给控制系统，实现对电机的闭环控制。

2. 控制器控制器是指控制电机运动的核心部件，根据传感器反馈的数据计算出控制信号，并输出给伺服电机，以实现对其位置、速度或力矩的精准控制。

控制器通常可分为单轴控制器和多轴控制器，用于不同数量的电机同时运动的控制。

3. 运动控制算法运动控制算法是指控制系统中用于计算控制信号的算法，包括位置环控制、速度环控制、力矩环控制等。

运动控制算法的设计和优化对系统的性能和稳定性有重要影响，需要根据具体的应用场景选择合适的算法。

综上所述，伺服电机的控制方式和运动控制系统是伺服系统中至关重要的组成部分，直接影响到系统的性能和稳定性。

通过选择合适的控制方式和运动控制系统，可以实现对伺服电机的精准控制，满足不同应用场景的需求。

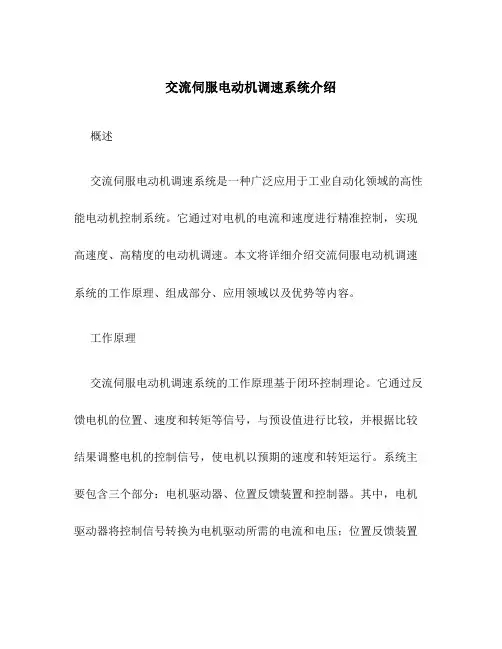

交流伺服电动机调速系统介绍概述交流伺服电动机调速系统是一种广泛应用于工业自动化领域的高性能电动机控制系统。

它通过对电机的电流和速度进行精准控制，实现高速度、高精度的电动机调速。

本文将详细介绍交流伺服电动机调速系统的工作原理、组成部分、应用领域以及优势等内容。

工作原理交流伺服电动机调速系统的工作原理基于闭环控制理论。

它通过反馈电机的位置、速度和转矩等信号，与预设值进行比较，并根据比较结果调整电机的控制信号，使电机以预期的速度和转矩运行。

系统主要包含三个部分：电机驱动器、位置反馈装置和控制器。

其中，电机驱动器将控制信号转换为电机驱动所需的电流和电压；位置反馈装置用于实时监测电机的位置和速度；控制器根据反馈信号和预设值进行控制算法运算，并输出控制信号给电机驱动器。

组成部分1. 电机驱动器电机驱动器是交流伺服电动机调速系统的核心组件。

它通过将控制信号转换为电机驱动所需的电流和电压，控制电机的转速和转矩。

通常使用的电机驱动器有两种类型：直流耦合型和速度闭环型。

直流耦合型驱动器适用于要求较低的精度和转速要求较高的应用，而速度闭环型驱动器则适用于对精度和速度要求较高的应用。

2. 位置反馈装置位置反馈装置用于实时监测电机的位置和速度。

常用的位置反馈装置有编码器、光电传感器和霍尔传感器等。

编码器是最常用的位置反馈装置，它通过检测电机轴上的旋转磁场脉冲来计算电机的位置和速度。

光电传感器和霍尔传感器则通过检测旋转齿轮的牙齿或永磁体的磁场变化来实现位置和速度的反馈。

3. 控制器控制器是交流伺服电动机调速系统的智能核心。

它根据反馈信号和预设值进行控制算法运算，并输出控制信号给电机驱动器。

常用的控制器有PID控制器和模糊控制器等。

PID控制器通过比例、积分和微分三个控制参数对反馈信号和预设值进行加权求和，得出控制信号。

模糊控制器则是一种基于模糊逻辑的控制方法，它通过定义模糊集合和规则库来实现对电机的控制。

应用领域交流伺服电动机调速系统广泛应用于以下领域：1.机床工业：用于铣床、车床、磨床等机床设备的高速度、高精度调速。

伺服控制系统的4种控制方式导语：伺服控制系统的3种控制方式，速度控制和转矩控制，位置控制。

伺服控制系统的3种控制方式，速度控制和转矩控制，位置控制基础知识一、伺服系统组成（自上而下）控制器：plc，变频器，运动控制卡等其他控制设备，也称为上位机；伺服驱动器：沟通上位机和伺服电机，作用类似于变频器作用于普通交流马达。

伺服电机：执行设备，接受来自驱动器的控制信号；机械设备：将伺服电机的圆周运动（或直线电机的直线运动）转换成所需要的运动形式；各类传感器和继电器：检测工业控制环境下的各种信号送给上位机或驱动器做为某些动作的判断标准。

二、伺服控制方式三种控制方式：速度控制方式，转矩控制方式，位置控制方式。

速度控制和转矩控制都是用模拟量来控制的，位置控制是通过发脉冲来控制的。

▶如果您对电机的速度、位置都没有要求，只要输出一个恒转矩，当然是用转矩模式。

▶如果对位置和速度有一定的精度要求，而对实时转矩不是很关心，用速度或位置模式比较好。

▶如果上位控制器有比较好的闭环控制功能，用速度控制效果会好一点。

▶如果本身要求不是很高，或者基本没有实时性的要求，用位置控制方式对上位控制器没有很高的要求。

就伺服驱动器的响应速度来看，转矩模式运算量最小，驱动器对控制信号的响应最快；位置模式运算量最大，驱动器对控制信号的响应最慢。

对运动中的动态性能有比较高的要求时，需要实时对电机进行调整。

如果控制器本身的运算速度很慢（比如PLC，或低端运动控制器），就用位置方式控制。

如果控制器运算速度比较快，可以用速度方式，把位置环从驱动器移到控制器上，减少驱动器的工作量，提高效率；如果有更好的上位控制器，还可以用转矩方式控制，把速度环也从驱动器上移开，这一般只是高端专用控制器才能这么做。

一般说驱动器控制的好坏，有个比较直观的比较方式，叫响应带宽。

当转矩控制或速度控制时，通过脉冲发生器给它一个方波信号，使电机不断的正转、反转，不断的调高频率，示波器上显示的是个扫频信号，当包络线的顶点到达最高值的70.7%时，表示已经失步，此时频率的高低，就能说明控制的好坏了，一般电流环能做到1000HZ 以上，而速度环只能做到几十赫兹。

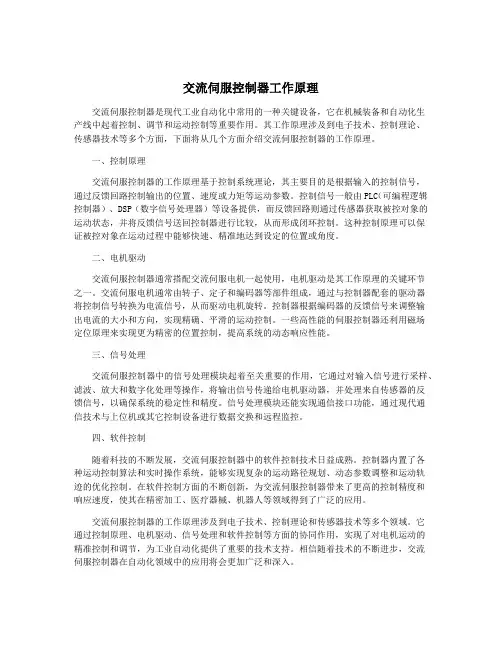

交流伺服控制器工作原理交流伺服控制器是现代工业自动化中常用的一种关键设备，它在机械装备和自动化生产线中起着控制、调节和运动控制等重要作用。

其工作原理涉及到电子技术、控制理论、传感器技术等多个方面，下面将从几个方面介绍交流伺服控制器的工作原理。

一、控制原理交流伺服控制器的工作原理基于控制系统理论，其主要目的是根据输入的控制信号，通过反馈回路控制输出的位置、速度或力矩等运动参数。

控制信号一般由PLC（可编程逻辑控制器）、DSP（数字信号处理器）等设备提供，而反馈回路则通过传感器获取被控对象的运动状态，并将反馈信号送回控制器进行比较，从而形成闭环控制。

这种控制原理可以保证被控对象在运动过程中能够快速、精准地达到设定的位置或角度。

二、电机驱动交流伺服控制器通常搭配交流伺服电机一起使用，电机驱动是其工作原理的关键环节之一。

交流伺服电机通常由转子、定子和编码器等部件组成，通过与控制器配套的驱动器将控制信号转换为电流信号，从而驱动电机旋转。

控制器根据编码器的反馈信号来调整输出电流的大小和方向，实现精确、平滑的运动控制。

一些高性能的伺服控制器还利用磁场定位原理来实现更为精密的位置控制，提高系统的动态响应性能。

三、信号处理交流伺服控制器中的信号处理模块起着至关重要的作用，它通过对输入信号进行采样、滤波、放大和数字化处理等操作，将输出信号传递给电机驱动器，并处理来自传感器的反馈信号，以确保系统的稳定性和精度。

信号处理模块还能实现通信接口功能，通过现代通信技术与上位机或其它控制设备进行数据交换和远程监控。

四、软件控制随着科技的不断发展，交流伺服控制器中的软件控制技术日益成熟。

控制器内置了各种运动控制算法和实时操作系统，能够实现复杂的运动路径规划、动态参数调整和运动轨迹的优化控制。

在软件控制方面的不断创新，为交流伺服控制器带来了更高的控制精度和响应速度，使其在精密加工、医疗器械、机器人等领域得到了广泛的应用。

交流伺服控制器的工作原理涉及到电子技术、控制理论和传感器技术等多个领域。

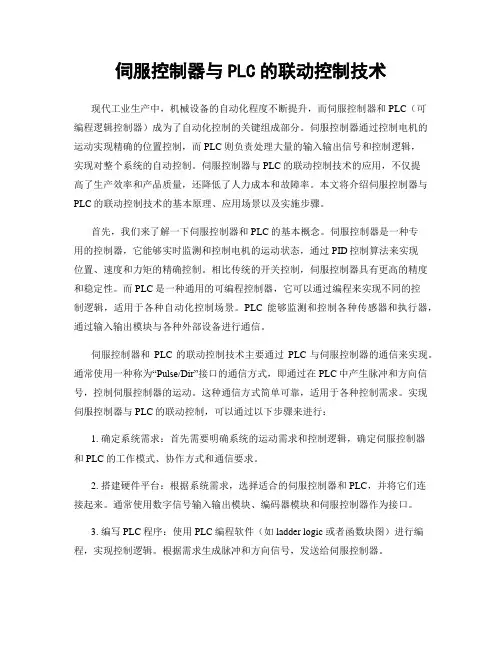

伺服控制器与PLC的联动控制技术现代工业生产中，机械设备的自动化程度不断提升，而伺服控制器和PLC（可编程逻辑控制器）成为了自动化控制的关键组成部分。

伺服控制器通过控制电机的运动实现精确的位置控制，而PLC则负责处理大量的输入输出信号和控制逻辑，实现对整个系统的自动控制。

伺服控制器与PLC的联动控制技术的应用，不仅提高了生产效率和产品质量，还降低了人力成本和故障率。

本文将介绍伺服控制器与PLC的联动控制技术的基本原理、应用场景以及实施步骤。

首先，我们来了解一下伺服控制器和PLC的基本概念。

伺服控制器是一种专用的控制器，它能够实时监测和控制电机的运动状态，通过PID控制算法来实现位置、速度和力矩的精确控制。

相比传统的开关控制，伺服控制器具有更高的精度和稳定性。

而PLC是一种通用的可编程控制器，它可以通过编程来实现不同的控制逻辑，适用于各种自动化控制场景。

PLC能够监测和控制各种传感器和执行器，通过输入输出模块与各种外部设备进行通信。

伺服控制器和PLC的联动控制技术主要通过PLC与伺服控制器的通信来实现。

通常使用一种称为“Pulse/Dir”接口的通信方式，即通过在PLC中产生脉冲和方向信号，控制伺服控制器的运动。

这种通信方式简单可靠，适用于各种控制需求。

实现伺服控制器与PLC的联动控制，可以通过以下步骤来进行：1. 确定系统需求：首先需要明确系统的运动需求和控制逻辑，确定伺服控制器和PLC的工作模式、协作方式和通信要求。

2. 搭建硬件平台：根据系统需求，选择适合的伺服控制器和PLC，并将它们连接起来。

通常使用数字信号输入输出模块、编码器模块和伺服控制器作为接口。

3. 编写PLC程序：使用PLC编程软件（如 ladder logic 或者函数块图）进行编程，实现控制逻辑。

根据需求生成脉冲和方向信号，发送给伺服控制器。

4. 编写伺服控制器程序：在伺服控制器中设置合适的运动参数和控制算法，接收来自PLC的信号，并通过闭环控制实现电机的精确运动。

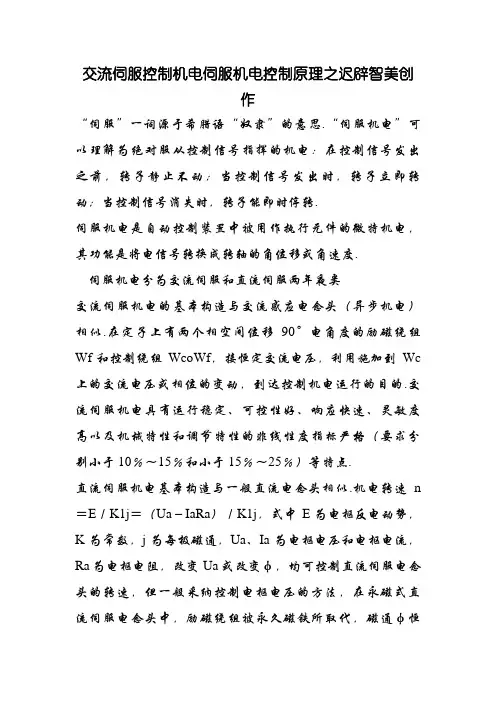

交流伺服控制机电伺服机电控制原理之迟辟智美创作“伺服”一词源于希腊语“奴隶”的意思.“伺服机电”可以理解为绝对服从控制信号指挥的机电：在控制信号发出之前，转子静止不动；当控制信号发出时，转子立即转动；当控制信号消失时，转子能即时停转.伺服机电是自动控制装置中被用作执行元件的微特机电，其功能是将电信号转换成转轴的角位移或角速度.伺服机电分为交流伺服和直流伺服两年夜类交流伺服机电的基本构造与交流感应电念头（异步机电）相似.在定子上有两个相空间位移90°电角度的励磁绕组Wf和控制绕组WcoWf，接恒定交流电压，利用施加到Wc 上的交流电压或相位的变动，到达控制机电运行的目的.交流伺服机电具有运行稳定、可控性好、响应快速、灵敏度高以及机械特性和调节特性的非线性度指标严格（要求分别小于10％～15％和小于15％～25％）等特点.直流伺服机电基本构造与一般直流电念头相似.机电转速n ＝E／K1j＝（Ua－IaRa）／K1j，式中E为电枢反电动势，K为常数，j为每极磁通，Ua、Ia为电枢电压和电枢电流，Ra为电枢电阻，改变Ua或改变φ，均可控制直流伺服电念头的转速，但一般采纳控制电枢电压的方法，在永磁式直流伺服电念头中，励磁绕组被永久磁铁所取代，磁通φ恒定.直流伺服电念头具有良好的线性调节特性及快速的时间响应.直流伺服机电的优点和缺点优点：速度控制精确，转矩速度特性很硬，控制原理简单，使用方便，价格廉价.缺点：电刷换向，速度限制，附加阻力，发生磨损微粒(无尘易爆环境不宜)交流伺服机电的优点和缺点优点：速度控制特性良好，在整个速度区内可实现平滑控制，几乎无振荡，90%以上的高效率，发热少，高速控制，高精确度位置控制（取决于编码器精度），额定运行区域内，可实现恒力矩，惯量低，低噪音，无电刷磨损，免维护（适用于无尘、易爆环境）缺点：控制较复杂，驱动器参数需要现场调整PID参数确定，需要更多的连线.直流伺服机电分为有刷和无刷机电.有刷机电本钱低，结构简单，启动转矩年夜，调速范围宽，控制容易，需要维护，但维护方便（换碳刷），发生电磁干扰，对使用环境有要求，通经常使用于对本钱敏感的普通工业和民用场所.无刷机电体积小重量轻，出力年夜响应快，速度高惯量小，力矩稳定转动平滑，控制复杂，智能化，电子换相方式灵活，可以方波或正弦波换相，机电免维护，高效节能，电磁辐射小，温升低寿命长，适用于各种环境.交流伺服机电也是无刷机电，分为同步和异步机电，目前运动控制中一般都用同步机电，其功率范围年夜，功率可以做到很年夜，年夜惯量，最高转速低，转速随功率增年夜而匀速下降，适用于低速平稳运行场所.伺服机电内部的转子是永磁铁，驱动器控制U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时机电自带的编码器将反馈信号传给驱动器，对反馈值与目标值进行比力，从而调整转子转动的角度，伺服机电的精度决定于编码器的精度（线数）.什么是伺服机电？有几种类型？工作特点是什么？答：伺服电念头又称执行电念头，在自动控制系统中用作执行元件，把所收到的电信号转换成电念头轴上的角位移或角速度输出.伺服机电分为直流和交流伺服电念头两年夜类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降.交流伺服机电和无刷直流伺服机电在性能上有什么区别？答：交流伺服机电的性能要好一些，因为交流伺服是正弦波控制，转矩脉动小；而无刷直流伺服是梯形波控制.但无刷直流伺服实现控制比力简单，廉价.永磁交流伺服驱动技术的迅猛发展使直流伺服系统面临被淘汰的危机20世纪80年代以来，随着集成电路、电力电子技术和交流可变速驱动技术的发展，永磁交流伺服驱动技术有了突出的发展，各国著名电气厂商相继不竭推出新的交流伺服机电和伺服驱动器系列产物.交流伺服系统已成为今世高性能伺服系统的主要发展方向，使直流伺服系统面临被淘汰的危机.永磁交流伺服电念头同直流伺服电念头比力，主要优点有：⑴无电刷和换向器，运行更可靠，免维护调养.⑵定子绕组发热年夜年夜减少.⑶惯量小，系统快速响应性好.⑷高速年夜力矩工作状态好.⑸相同功率下体积小重量轻.永磁交流伺服系统的兴起和现状自从德国MANNESMANN的Rexroth公司的Indramat分部在1978年汉诺威贸易展览会上正式推出MAC永磁交流伺服机电驱动系统开始，标识表记标帜着新一代交流伺服技术已经成熟.到1980年代中后期，各年夜公司都已有了完整的系列产物，整个伺服装置市场都转向了交流系统.早期的模拟系统在诸如零漂、抗干扰、可靠性、精度和柔性等方面存在缺乏，尚不能完全满足运动控制的要求，近年来随着微处置器、新型数字信号处置器（DSP）的应用，呈现了数字控制系统，控制部份可由软件完成.到20世纪90年代以后，全数字正弦波控制的永磁交流伺服机电驱动系统在传动领域中的位置进一步上升.目前高性能的电伺服系统年夜多采纳永磁同步型交流伺服电念头，控制驱动器多采纳快速、准确定位的全数字位置伺服系统.典范生产厂家如德国西门子、美国科尔摩根和日本松下及安川等公司.永磁交流伺服系统各主要生产商概况日本安川机电制作所推出的小型交流伺服电念头和驱动器，其中D系列适用于数控机床（最高转速为1000r/min，力矩为0.25～2.8N.m），R系列适用于机器人（最高转速为3000r/min，力矩为0.016～0.16N.m）.之后又推出M、F、S、H、C、G 六个系列.20世纪90年代先后推出了新的D系列和R系列.由旧系列矩形波驱动的8051单片机控制，改为正弦波驱动的80C、154CPU和门阵列芯片控制，力矩摆荡由24％降低到7％，并提高了可靠性.这样，只用了几年时间形成了八个系列（功率范围为0.05～6kW）较完整的体系，满足了工作机械、搬运机构、焊接机械人、装配机器人、电子部件、加工机械、印刷机、高速卷绕机、绕线机等方面的分歧需求.以生产机床数控装置而著名的日本法那克（Fanuc）公司，在20世纪80年代中期也推出了S系列（13个规格）和L 系列（5个规格）的永磁交流伺服电念头.其中L系列有较小的转动惯量和机械时间常数，适用于要求特别快速响应的位置伺服系统.日本其他厂商，例如三菱电念头（HC-KFS、HC-MFS、HC-SFS、HC-RFS和HC-UFS系列）、东芝精机（SM系列）、年夜隈铁工所(BL系列）、三洋电气（BL系列）、立石机电（S系列）等众多厂商也进入了永磁交流伺服系统的竞争行列.德国力士乐公司（Rexroth）的Indramat分部的MAC 系列交流伺服电念头共有7个机座号92个规格.德国西门子（Siemens）公司的IFT5系列三相永磁交流伺服电念头分为标准型和短型两年夜类，共8个机座号98种规格.据称该系列交流伺服电念头与相同输出力矩的直流伺服电念头IHU系列相比，重量只有后者的1／2，配套的晶体管脉宽调制驱动器6SC61系列，最多的可供6个轴的电念头控制.德国博世（BOSCH）公司生产铁氧体永磁的SD系列（17个规格）和稀土永磁的SE系列（8个规格）交流伺服电念头和Servodyn SM系列的驱动控制器.美国著名的伺服装置生产公司Gettys曾一度作为Gould电子公司一个分部（Motion Control Division），生产M600系列的交流伺服电念头和A600 系列的伺服驱动器，后合并到AEG，恢复Gettys名称，并推出A700全数字化交流伺服系统.美国AB（ALLEN-BRADLEY）公司驱动分部生产的1326型铁氧体永磁交流伺服电念头和1391型交流PWM伺服控制器，机电包括3个机座号共30个规格.I.D.（Industrial Drives）是美国著名的科尔摩根（Kollmorgen）的工业驱动分部，曾生产BR-210、BR-310、BR-510 三个系列共41个规格的无刷伺服电念头和BDS3型伺服驱动器.自1989年起推出了全新系列设计的永磁交流伺服电念头（Goldline），包括B（小惯量）、M （中惯量）和EB（防爆型）三年夜类，有10、20、40、60、80五种机座号，每年夜类有42个规格，全部采纳钕铁硼永磁资料，力矩范围为0.84～111.2N.m，功率范围为0.54～15.7kW.配套驱动器有BDS4（模拟型）、BDS5（数字型、含位置控制）和Smart Drive（数字型）三个系列，最年夜连续电流55A.Goldline系列代表了今世永磁交流伺服技术最新水平.爱尔兰的Inland原为Kollmorgen在国外的一个分部，现合并到AEG，以生产直流伺服电念头、直流力矩电念头和伺服放年夜器而闻名.生产BHT1100、2200、3300三种机座号共17种规格的SmCo永磁交流伺服电念头和八种控制器.法国Alsthom集团在巴黎的Parvex工厂生产LC系列（长型）和GC系列（短型）交流伺服电念头共14个规格，并生产AXODYN系列驱动器.前苏联为数控机床和机器人伺服控制开发了两个系列的交流伺服电念头.其中ДBy系列采纳铁氧体永磁，有两个机座号，每个机座号有3种铁心长度，各有两种绕组数据，共12个规格，连续力矩范围为7～35N.m.2ДBy系列采纳稀土永磁，6个机座号17个规格，力矩范围为0.1～170N.m，配套的是3ДБ型控制器.近年日本松下公司推出的全数字型MINAS系列交流伺服系统，其中永磁交流伺服电念头有MSMA系列小惯量型，功率从0.03～5kW，共18种规格；中惯量型有MDMA、MGMA、MFMA三个系列，功率从0.75～4.5kW，共23种规格,MHMA系列年夜惯量电念头的功率范围从0.5～5kW，有7种规格.韩国三星公司近年开发的全数字永磁交流伺服电念头及驱动系统，其中FAGA交流伺服电念头系列有CSM、CSMG、CSMZ、CSMD、CSMF、CSMS、CSMH、CSMN、CSMX多种型号，功率从15W～5kW.现在常采纳功率变动率（Powerrate）这一综合指标作为伺服电念头的品质因数，衡量比较各种交直流伺服电念头和步进电念头的静态响应性能.功率变动率暗示电念头连续（额定）力矩与转子转动惯量之比.按功率变动率进行计算分析可知，永磁交流伺服电念头技术指标以美国I.D 的Goldline系列为最佳，德国Siemens的IFT5系列次之.伺服机电原理交流伺服电念头°的绕组，一个是励磁绕组Rf，它始终接在交流电压Uf 上；另一个是控制绕组L，联接控制信号电压Uc.所以交流伺服电念头又称两个伺服电念头.交流伺服电念头的转子通常做成鼠笼式，但为了使伺服电念头具有较宽的调速范围、线性的机械特性，无“自转”现象和快速响应的性能，它与普通电念头相比，应具有转子电阻年夜和转动惯量小这两个特点.目前应用较多的转子结构有两种形式：一种是采纳高电阻率的导电资料做成的高电阻率导条的鼠笼转子，为了减小转子的转动惯量，转子做得细长；另一种是采纳铝合金制成的空心杯形转子，杯壁仅0.2-0.3mm，空心杯形转子的转动惯量很小，反应迅速，而且运转平稳，因此被广泛采纳.交流伺服电念头在没有控制电压时，定子内只有励磁绕组发生的脉动磁场，转子静止不动.当有控制电压时，定子内便发生一个旋转磁场，转子沿旋转磁场的方向旋转，在负载恒定的情况下，电念头的转速随控制电压的年夜小而变动，当控制电压的相位相反时，伺服电念头将反转.交流伺服电念头的工作原理与电容运转式单相异步电念头虽然相似，但前者的转子电阻比后者年夜很多，所以伺服电念头与电容运转式异步电念头相比，有三个显著特点：1、起动转矩年夜：由于转子电阻年夜，使转矩特性（机械特性）更接近于线性，而且具有较年夜的起动转矩.因此，当定子一有控制电压，转子立即转动，即具有起动快、灵敏度高的特点.2、运行范围宽：运行平稳、噪音小.3、无自转现象：运转中的伺服电念头，只要失去控制电压，机电立即停止运转.什么叫做控制机电或“精密传动微特机电”？“精密传动微特机电”，也就是控制机电，能够在系统中快速而正确地执行频繁变动的指令，带动伺服机构完成指令所期望的工作，年夜多能够满足以下要求：1、能频繁启动、停止、制动、反转及低速运行，且机械强度高、耐热品级高、绝缘品级高.2、快速相应能力好，转矩较年夜，转动惯量小，时间常数小.3、带有驱动器和控制器（如伺服机电、步进机电），控制性能良好.4、高可靠性，高精度.“精密传动微特机电”的类别、结构和性能1、交流伺服机电（1）笼型两相交流伺服机电（细长笼型转子、机械特性近似线性、体积和励磁电流小、小功率伺服、低速运转不够平滑）（2）非磁性杯型转子两相交流伺服机电（空心杯转子、机械特性近似线性、体积和励磁电流较年夜、小功率伺服、低速运转平滑）（3）铁磁杯型转子两相交流伺服机电（铁磁资料杯型转子、机械特性近似线性、转子转动惯量年夜、齿槽效应小、运行平稳）（4）同步型永磁交流伺服机电（由永磁同步机电、测速机及位置检测元件同轴一体机组，定子为3相或2相，磁性资料转子，必需配驱动器；调速范围宽、机械特性由恒转矩区和恒功率区组成，可连续堵转，快速相应性能好，输出功率年夜，转矩摆荡小；有方波驱动和正弦波驱动两种方式，控制性能好，为机电一体化产物）（5）异步型三相交流伺服机电（转子与笼型异步机电相似，必需配驱动器，采纳矢量控制，扩年夜了恒功率调速范围，多用于机床主轴调速系统）2、直流伺服机电（1）印制绕组直流伺服机电（盘形转子、盘形定子轴向粘接柱状磁钢，转子转动惯量小，无齿槽效应，无饱和效应，输出转矩年夜）（2）线绕盘式直流伺服机电（盘形转子、定子轴向粘接柱状磁钢，转子转动惯量小，控制性能优于其他直流伺服机电，效率高，输出转矩年夜）（3）杯型电枢永磁直流机电（空心杯转子，转子转动惯量小，适用于增量运动伺服系统）（4）无刷直流伺服机电（定子为多相绕组，转子为永磁式，带转子位置传感器，无火花干扰，寿命长，噪声低）3、力矩机电（1）直流力矩机电（扁平结构，极数槽数换向片数串连导体数多；输出转矩年夜，低速或堵转下可连续工作，机械和调节特性好，机电时间常数小）（2）无刷直流力矩机电（与无刷直流伺服机电结构相似，但为扁平状，极数槽数串连导体数多；输出转矩年夜，机械和调节特性好，寿命长，无火花，噪声低）（3）笼型交流力矩机电（笼型转子，扁平结构，极数槽数多，启动转矩年夜，机电时间常数小，可长期堵转运行，机械特性较软）（4）实心转子交流力矩机电（铁磁资料实心转子，扁平结构，极数槽数多，可长期堵转，运行平滑，机械特性较软）4、步进机电（1）反应式步进机电（定转子均由硅钢片叠成，转子铁心上无绕组，定子上有控制绕组；步距角小，启动与运行频率较高，步距角精度较低，无自锁力矩）（2）永磁步进机电（永磁式转子，径向磁化极性；步距角年夜，启动与运行频率低，有坚持转矩，消耗功率比反应式小，但须供正、负脉冲电流）（3）混合式步进机电（永磁式转子，轴向磁化极性；步距角精度高，有坚持转矩，输入电流小，兼有反应式和永磁式两者的优点）5、开关磁阻机电（定转子均由硅钢片叠成，都为凸极式，与极数相接近的年夜步距反应式步进机电结构相似，带有转子位置传感器，转矩方向与电流方向无关，调速范围小，噪声年夜，机械特性由恒转矩区、恒功率区、串励特性区三部份组成）6、直线机电（结构简单，导轨等可作为二次导体，适用于直线往复运动；高速伺服性能好，功率因数和效率高，恒速运行性能优）交流异步伺服机电的规格与性能项目规格与性能结构型式笼型感应电念头冷却方式小型机：全封闭；中型机：全封闭外扇冷型与防护强迫通风型额定功率 0.1-1.5kw；2.2-22kw；30-55kw额定转矩 0.33-7.3N.M；10.7-107.8N.M；117-269N.M额定转速 3000r/min；3000r/min；2000r/min额定电压 80-120V；120V；150V瞬时最年夜转矩 500%能率 4.25-11kw/s；44-293kw/s；516-860kw/s转子GD²²²²适用负载GD²电念头GD²的5倍频率特性 50-100HZ电源电压三相交流80-200V控制方式晶体管式等效正弦波PWM控制调速范围 1比1000调速精度负载变动（0%-100%）‹±0.1%；电源变动（±10%）‹±0.1%冷却方式小型机用自冷式；中型机用强制风冷式呵护功能过电压，过电流，过载，速度，温升，编码器适用环境环境空气温度0-50ºC，环境空气湿度85%以下，海拔1000米以下交流永磁伺服机电的规格与性能项目规格与性能电源稳定电压或调压直流电源（蓄电池、整流器）；6.3-48V60-120V主要构成设备两相或三相永磁同步机电，电力三极管交流器（方形波或等效正弦波=PWM）无触点转子位置传感器以及放年夜器额定功率 0.5w-0.75kw-2.9kw额定转速 1000-3000r/min,也可20000r/min以上结构型式呵护全滴型或全封闭型较多额按时间连续额定输出特性恒转矩特性转速-转矩特性加减恒转矩特性调速范围0%-100%速度控制装置置于机电内部.多为恒转速特性（精度可达正负0.5%）转矩脉动比直流电念头年夜效率50%-80%，无因控制引起的损耗，减速时仍有较高的效率启动特性启动转矩年夜于100%，瞬时最年夜转矩年夜于300%，转矩与电流成比例采纳逐渐升高电压的降压启动法，小型机可直接启动速度控制改变电力三极管变流器的直流输入电压调速制动能耗制动和反接制动较为简单正反转可通过改变转子位置检测信号顺序实现正反转控制，实现无触点控制而不用切换主电路其他优点因为无刷，是可靠性很高的电念头把三极管控制器置于电念头上，可获得小型恒转速电念头与负载的连接用柔性联接器直连，齿轮链接，皮带连接等，无限制.负载转动惯量小于电念头转动惯量的5倍维护除轴承外无需维护使用环境可适用恶劣环境，但不适于高温环境使用注意事项因使用了半导体元器件，对周围温度需加以限制；因转矩脉动较年夜需注意低速运行情况运行辅助设备除直流电源外，还需断路器、熔断器等呵护装置以及速度控制时的调压直流电源用途机床、机器人、丈量仪器、自动化仪表、音响设备、办公设备以及计算机的磁带传送机等。

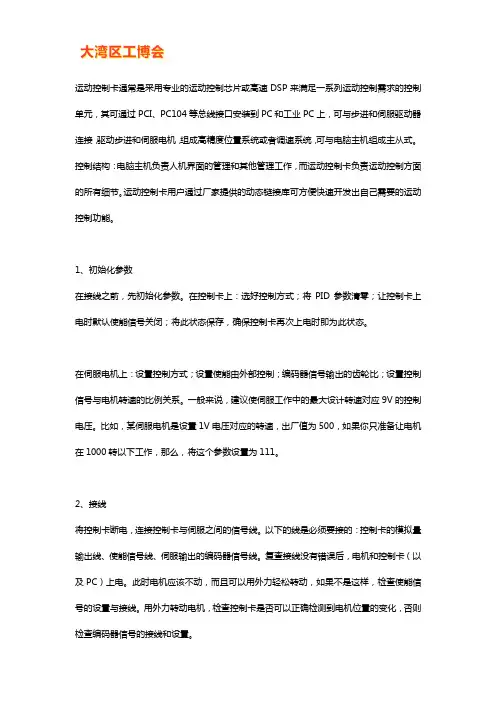

运动控制卡通常是采用专业的运动控制芯片或高速DSP来满足一系列运动控制需求的控制单元，其可通过PCI、PC104等总线接口安装到PC和工业PC上，可与步进和伺服驱动器连接，驱动步进和伺服电机，组成高精度位置系统或者调速系统，可与电脑主机组成主从式。

控制结构：电脑主机负责人机界面的管理和其他管理工作，而运动控制卡负责运动控制方面的所有细节。

运动控制卡用户通过厂家提供的动态链接库可方便快速开发出自己需要的运动控制功能。

1、初始化参数在接线之前，先初始化参数。

在控制卡上：选好控制方式；将PID参数清零；让控制卡上电时默认使能信号关闭；将此状态保存，确保控制卡再次上电时即为此状态。

在伺服电机上：设置控制方式；设置使能由外部控制；编码器信号输出的齿轮比；设置控制信号与电机转速的比例关系。

一般来说，建议使伺服工作中的最大设计转速对应9V的控制电压。

比如，某伺服电机是设置1V电压对应的转速，出厂值为500，如果你只准备让电机在1000转以下工作，那么，将这个参数设置为111。

2、接线将控制卡断电，连接控制卡与伺服之间的信号线。

以下的线是必须要接的：控制卡的模拟量输出线、使能信号线、伺服输出的编码器信号线。

复查接线没有错误后，电机和控制卡（以及PC）上电。

此时电机应该不动，而且可以用外力轻松转动，如果不是这样，检查使能信号的设置与接线。

用外力转动电机，检查控制卡是否可以正确检测到电机位置的变化，否则检查编码器信号的接线和设置。

3、试方向对于一个闭环控制系统，如果反馈信号的方向不正确，后果肯定是灾难性的。

通过控制卡打开伺服的使能信号。

这是伺服应该以一个较低的速度转动，这就是传说中的“零漂”。

一般控制卡上都会有抑制零漂的指令或参数。

使用这个指令或参数，看电机的转速和方向是否可以通过这个指令（参数）控制。

如果不能控制，检查模拟量接线及控制方式的参数设置。

确认给出正数，电机正转，编码器计数增加；给出负数，电机反转转，编码器计数减小。

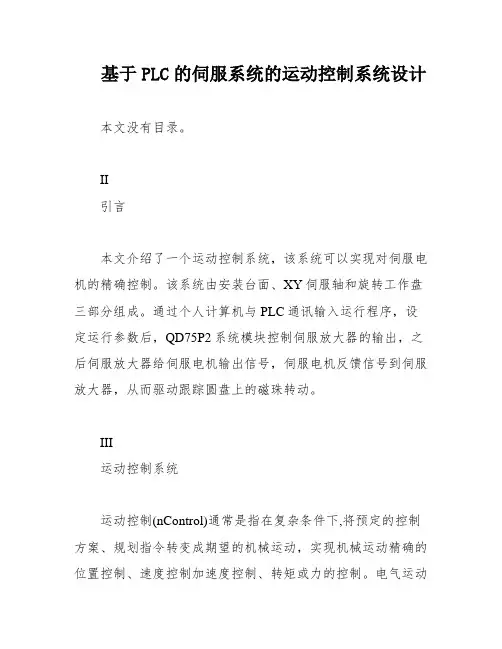

基于PLC的伺服系统的运动控制系统设计本文没有目录。

II引言本文介绍了一个运动控制系统，该系统可以实现对伺服电机的精确控制。

该系统由安装台面、XY伺服轴和旋转工作盘三部分组成。

通过个人计算机与PLC通讯输入运行程序，设定运行参数后，QD75P2系统模块控制伺服放大器的输出，之后伺服放大器给伺服电机输出信号，伺服电机反馈信号到伺服放大器，从而驱动跟踪圆盘上的磁珠转动。

III运动控制系统运动控制(nControl)通常是指在复杂条件下,将预定的控制方案、规划指令转变成期望的机械运动，实现机械运动精确的位置控制、速度控制加速度控制、转矩或力的控制。

电气运动控制是由电力拖动发展而来的,电力拖动或电气传动是对以电动机为对象的控制系统的通称。

从电力拖动开始,经历四十多年的发展过程,现代运动控制已成为一个以控制理论为基础，涵盖电机技术、电力电子技术、微电子技术、传感器检测技术、信息处理技术、自动控制技术、微计算机技术和计算机仿真和辅助制造技术等许多学科,且多种不同学科交叉应用的控制技术。

IV运动控制系统的构建该系统由两工位运动控制系统组成：2套伺服放大器及伺服电机、QD75系统模块、变频器、三菱可编程序控制器、触摸屏等组成。

构建“PLC+伺服放大器+伺服电机+触摸屏”的运动控制系统。

运动控制系统多种多样,但从基本结构上看,一个典型的现代运动控制系统的硬件主要由上位计算机、运动控制器、功率驱动装置、电动机、执行机构和传感器反馈检测装置等部分组成。

其中的运动控制器是指以中央逻辑控制单元为核心,以传感器为信号敏感元件,以电机或动力装置和执行单元为控制对象的一种控制装置。

它的主要任务是根据运动控制的逻辑、数学运算,为电机或其它动力和执行装置提供正确的控制信号。

V系统组成安装台面、XY伺服轴、旋转工作盘三大部分构成了运动控制模型。

图中上端为XY十字工作台（伺服电机控制），考虑到机械强度的问题，Y轴有两个平行轴固定，其中左侧的为主动驱动轴，右侧为从动轴；X轴平面装有霍尔传感器；上方为旋转工作台，工作盘由交流电机（电机的速度由变频器控制）带着转动工作时，在工作盘放入磁钢，当工作盘转动时，X轴上部安装的传感器须一直能够对应到磁钢（XY轴随动，传感器保持检测到磁钢而不脱开）。

PLC如何控制伺服电机（伺服系统设计实例）PLC（可编程逻辑控制器）通常用于控制伺服电机的运动，伺服电机通过PLC的输出信号来控制其位置、速度和加速度等参数。

本文将以一个伺服系统的设计实例来说明PLC如何控制伺服电机。

假设我们需要设计一个简单的伺服系统，实现一个沿直线轨道移动的小车。

伺服系统由PLC、伺服电机、编码器和开关等设备组成。

步骤1:设计控制电路首先，我们需要设计一个控制电路，包括PLC、伺服电机和编码器之间的连接。

PLC通常具有数字输出端口，可用于输出控制信号来驱动伺服电机，同时也需要设置一个数字输入端口来接收编码器的反馈信号。

步骤2:连接电路将PLC的数字输出端口与伺服电机的控制输入端口连接起来。

通常，伺服电机的控制输入端口包括位置命令、速度命令和加速度命令等信号。

确保正确连接这些信号，以便PLC可以向伺服电机发送正确的控制指令。

步骤3:编程PLC使用PLC编程软件，根据系统的需求编写控制程序。

通常，需要编写的程序包括接收编码器反馈信号、计算位置误差、生成控制指令以及输出控制信号等。

步骤4:设置伺服电机参数伺服电机通常具有各种参数设置，如最大速度、加速度和减速度等。

在PLC程序中，需要设置这些参数，以确保伺服电机的正常工作。

这些参数通常可以通过与伺服电机连接的调试软件进行设置。

步骤5:运行系统完成PLC程序和伺服电机参数的设置后，可以通过PLC进行系统测试和调试。

运行系统并观察小车的运动是否符合设计要求。

如果需要调整运动轨迹或控制参数，可以修改PLC程序和伺服电机的参数设置。

通过以上步骤，我们可以实现一个简单的伺服系统，通过PLC控制伺服电机的运动。

当PLC接收到编码器的反馈信号时，它会计算出位置误差，并生成相应的控制信号发送给伺服电机。

伺服电机根据接收到的指令，调整自身的位置、速度和加速度等参数，实现沿直线轨道移动的小车。

需要注意的是，PLC控制伺服电机还可以实现更复杂的运动控制，如直线插补、圆弧插补等。

伺服运动控制系统的工作原理伺服运动控制系统是一种广泛应用于工业自动化领域的控制系统，它能够实现对机械运动的精确控制和定位。

伺服运动控制系统通常由伺服电机、编码器、控制器和传感器等组成，它的工作原理涉及到电子技术、机械技术和控制理论等多个方面。

本文将从整体结构、工作原理以及应用特点等方面介绍伺服运动控制系统的相关知识。

一、伺服运动控制系统的组成1. 伺服电机伺服电机通常采用直流电机或交流电机，它具有高精度、高性能和快速响应的特点。

伺服电机通过控制器输出的电流或电压信号来实现对电机的精确控制，从而实现对机械运动的精确定位和速度调节。

2. 编码器编码器是伺服运动控制系统中的重要传感器，用于检测电机的转动位置和速度。

根据编码器输出的信号，控制器可以实时监测电机的运动状态，并进行相应的调节和控制。

通常使用的编码器有光电编码器、磁性编码器等。

3. 控制器控制器是伺服运动控制系统的核心部件，它通常由数字信号处理器（DSP）或者嵌入式控制器组成，用于接收编码器反馈信号，并根据设定的控制算法计算出控制电流或电压信号，从而实现对伺服电机的精确控制。

4. 传感器传感器用于检测机械系统的位置、速度、力等参数，并将这些参数的信息反馈给控制器。

传感器的种类包括位移传感器、速度传感器、压力传感器等，它们可以帮助控制器获取所需的反馈信息，从而实现对机械系统的闭环控制。

以上是伺服运动控制系统的主要组成部分，这些部件通过协同工作来实现对机械运动的精确控制和定位。

二、伺服运动控制系统的工作原理伺服运动控制系统的工作原理主要包括信号采集、控制计算和执行输出三个主要环节。

1. 信号采集在伺服运动控制系统中，首先需要通过编码器和传感器等设备采集到机械系统的运动参数，如位置、速度等。

编码器会定期采集电机的转角信息，并将这些信息转换成数字信号发送至控制器。

传感器则会实时监测机械系统的运动参数，并将这些参数的信息反馈给控制器。

2. 控制计算控制器接收到编码器和传感器反馈的信息后，会进行控制计算，其主要目的是根据当前的位置、速度和期望的位置、速度等信息来计算出电机需要的控制信号。

什么是伺服控制系统
伺服控制系统是一种智能化电子控制系统，用于实现自动化机械、
设备等的精密控制。

该系统的主要功能是能够将机械、电子和控制技
术等多种技术手段结合起来，以实现对于电机或者其他设备的精准控制，从而达到更高效、更稳定的运转状态。

伺服控制系统的工作原理是利用传感器实时监测设备的运动状态，
并通过微处理器、控制器等计算机硬件设备，在此基础上对于设备的
运动状态进行实时控制，实现设备运动不受外界干扰，运动更加稳定、快速响应、运动路径更加精准。

伺服控制系统可以应用在多种领域，包括但不限于加工机床、自动
化装备、机器人、无人驾驶等。

在工业生产中，伺服控制系统可以提
高生产效率，改善产品质量，降低设备运行成本。

此外，随着技术的不断发展，伺服控制系统的功能从最初的位置控制、速度控制、扭矩控制逐渐向更高级的控制模式上发展，如自适应
控制、智能控制、模糊控制等，此类高级模式能够更好地满足现代工
业对于高精度、高速度、高效率生产的需求。

总结来看，伺服控制系统作为一种高精度、高效率、高可靠性的自
动化控制技术，已经成为了现代工业生产的核心竞争力之一，其应用
前景广阔，未来还将继续在工业生产和汽车工业、电子航空等领域中
得到广泛的应用。

交流伺服控制系统任志斌课后答案简介交流伺服控制系统是一种基于交流电源的电动机控制系统，正是通过该系统的精确的位置、速度和力矩控制，实现了各种工业应用中精密运动的要求。

本文将对交流伺服控制系统的基本原理、应用和优势等进行详细介绍，并给出了任志斌关于该系统的课后答案。

交流伺服控制系统的原理交流伺服控制系统主要由电机、编码器、伺服驱动器和控制器组成。

控制器通过监测编码器的反馈信号，计算出电机应该输出的控制信号，并将其发送给伺服驱动器。

伺服驱动器接收到控制信号后，通过调节电机的相位、电压和频率等参数，实现对电机速度、位置和力矩的控制。

交流伺服控制系统的应用交流伺服控制系统广泛应用于各种精密位置和速度控制的工业领域，如机床加工、自动化生产线、机器人等。

由于其高精度和高性能的特点，交流伺服控制系统在这些领域中被广泛使用。

交流伺服控制系统的优势相比于直流伺服控制系统，交流伺服控制系统具有以下优势： 1. 高速响应能力：交流电机的转子质量相对较轻，惯性小，因此响应更加迅速； 2. 高功率密度：交流电机的功率密度较高，可以在较小的体积内输出更大的功率； 3. 高效率：交流电机的效率较高，可以将更多的电能转化为机械能； 4.低噪音和振动：由于交流电机的工作特点，其噪音和振动较小。

任志斌课后答案问题1：交流伺服控制系统有哪些主要组成部分？答案：交流伺服控制系统主要由电机、编码器、伺服驱动器和控制器组成。

问题2：交流伺服控制系统有哪些应用领域？答案：交流伺服控制系统广泛应用于机床加工、自动化生产线、机器人等需要精密位置和速度控制的工业领域。

问题3：交流伺服控制系统相比于直流伺服控制系统有哪些优势？答案：相比于直流伺服控制系统，交流伺服控制系统具有高速响应能力、高功率密度、高效率和低噪音和振动等优势。

总结交流伺服控制系统是一种应用广泛且具有高性能的电动机控制系统。

通过对电机位置、速度和力矩的精确控制，交流伺服控制系统在工业应用中发挥了重要的作用。

交流伺服运动控制系统简介交流伺服运动控制系统（AC Servo Motion Control System）是一种能够精确控制机械运动的电机控制系统。

它通常由交流伺服电机、驱动器和控制器等组成，通过控制器发送指令给驱动器，驱动器再以适当的电压和电流控制伺服电机的转动。

交流伺服运动控制系统广泛应用于数控机床、机器人、印刷设备、包装机械等行业。

工作原理交流伺服运动控制系统的工作原理基于反馈控制。

它通过传感器实时获取电机的位置和速度信息，然后将这些信息反馈给控制器。

控制器根据预设的运动规划和当前的反馈信息，计算出适当的控制信号，并发送给驱动器。

驱动器根据控制信号的输入，以恰当的电压和电流控制伺服电机的运动，从而实现精确的位置和速度控制。

系统组成交流伺服运动控制系统通常由多个组件组成。

下面是系统中常见的组件：交流伺服电机交流伺服电机是系统的核心部件，它负责转化电能为机械能。

它的转速和转矩可以被控制，在工业应用中通常由永磁同步或异步电机构成。

驱动器驱动器是连接控制器和伺服电机的中间设备，它负责接收控制器发送的指令，并根据指令控制电流输出，以控制伺服电机的运动。

驱动器还负责对电机进行监控和保护，以确保电机的安全运行。

控制器控制器是系统的大脑，它负责接收用户的输入指令，并计算出适当的控制信号发送给驱动器。

控制器通常拥有强大的运动规划和算法处理能力，可以实现高精度的位置和速度控制。

传感器传感器是用于实时监测伺服电机的位置和速度变化的设备，常见的传感器包括编码器、旋转变压器和霍尔传感器等。

传感器将获取的信息反馈给控制器，以实现闭环控制。

主要特点交流伺服运动控制系统具有以下主要特点：高精度控制交流伺服运动控制系统能够实现高精度的位置和速度控制，通常在0.01mm以内的误差范围内。

快速响应由于交流伺服电机的特性，系统具有快速的响应速度，能够快速调整电机的转速和转矩。

广泛应用交流伺服运动控制系统广泛应用于各种行业，如数控机床、机器人、印刷设备、包装机械等，可以满足不同应用领域的需要。

1、初始化参数在接线之前，先初始化参数。

在控制卡上：选好控制方式；将PID参数清零；让控制卡上电时默认使能信号关闭；将此状态保存，确保控制卡再次上电时即为此状态。

在伺服电机驱动器上：设置控制方式；设置使能由外部控制；编码器信号输出的齿轮比；设置控制信号与电机转速的比例关系。

一般来说，建议使伺服工作中的最大设计转速对应9V的控制电压。

比如，松下是设置1V电压对应的转速，出厂值为500，如果你只准备让电机在1000转以下工作，那么，将这个参数设置为111。

深圳市博美德数控设备有限公司一八九二三七九一四五二2、接线将控制卡断电，连接控制卡与伺服驱动器之间的信号线。

以下的线是必须要接的：控制卡的模拟量输出线、使能信号线、伺服驱动器输出的编码器信号线（当然，电机和驱动器之间的线我认为已经接好了）。

复查接线没有错误后，电机驱动器和控制卡（以及PC）上电。

此时电机应该不动，而且可以用外力轻松转动，如果不是这样，检查使能信号的设置与接线。

用外力转动电机，检查控制卡是否可以正确检测到电机位置的变化，否则检查编码器信号的接线和设置深圳市博美德数控设备有限公司一八九二三七九一四五二3、试方向对于一个闭环控制系统，如果反馈信号的方向不正确，后果肯定是灾难性的。

通过控制卡打开伺服的使能信号。

这时电机应该以一个较低的速度转动，这就是传说中的“零漂”。

一般控制卡上都会有抑制零漂的指令或参数。

使用这个指令或参数，看电机的转速和方向是否可以通过这个指令（参数）控制。

如果不能控制，检查模拟量接线及控制方式的参数设置。

确认给出正数，电机正转，编码器计数增加；给出负数，电机反转转，编码器计数减小。

如果电机带有负载，行程有限，不要采用这种方式。

测试不要给过大的电压，建议在1V以下。

如果方向不一致，可以修改控制卡或电机驱动器上的参数，使其一致。

深圳市博美德数控设备有限公司一八九二三七九一四五二4、抑制零漂在闭环控制过程中，零漂的存在会对控制效果有一定的影响，最好将其抑制住。

运动控制系统和伺服驱动器是同一个东西吗？
不是。

虽然两者都可以用来控制电机，但是运动控制系统比伺服驱动器应用的范围要更广泛一些。

伺服驱动器又称为"伺服控制器"、"伺服放大器"，是用来控制伺服电机的一种控制器，其作用类似于变频器作用于普通交流马达，属于伺服系统的一部分，主要应用于高精度的定位系统，通过位置、速度和力矩三种方式对伺服马达进行控制，实现高精度的传动系统定位。

运动控制系统是基于PC总线，利用高性能微处理器(如DSP)及大规模可编程器件实现多个伺服电机的多轴协调控制的一种高性能的步进/伺服电机运动控制卡，包括脉冲输出、脉冲计数、数字输入、数字输出、D/A输出等功能。

该产品广泛应用于工业自动化控制领域中需要精确定位、定长的位置控制系统和基于PC的NC控制系统，具体就是将实现运动控制的底层软件和硬件集成在一起，使其具有伺服电机控制所需的各种速度、位置控制功能,这些功能能通过计算机方便地调用。

伺服控制系统原理
伺服控制系统原理是一种通过反馈控制的方式，对运动对象进行精确控制的方法。

该系统由三个主要组成部分构成：传感器、执行器和控制器。

传感器负责感知运动对象的位置、速度和加速度等相关参数。

常见的传感器包括光电传感器、编码器和加速度计等。

传感器将实时采集到的数据反馈给控制器。

执行器是伺服控制系统中的执行部件，它通过产生控制信号，将控制器计算出的运动指令转化为实际的运动，从而实现对运动对象位置、速度和加速度的控制。

执行器的种类多种多样，包括伺服电机、气动执行元件和液压缸等。

控制器是伺服控制系统中最为关键的部分，它负责根据传感器反馈的数据以及预设的控制算法，计算出适当的控制信号，并将其送往执行器。

控制器的设计通常基于PID（比例、积分、
微分）控制算法或者其他更高级的控制算法。

PID控制器根据
当前偏差（设定值与实际值之间的差异）、积分项（过去误差累积）和微分项（预测误差变化趋势）来生成输出信号。

伺服控制系统的原理是运用负反馈控制的思想，通过不断地对系统进行测量和调整，使得系统能够准确追踪预设的运动轨迹。

当实际运动与预设值产生偏差时，传感器会感知到这种差异，并将其传递给控制器。

控制器根据传感器反馈的数据计算出适当的控制信号，使执行器作出相应调整，进而对运动对象进行精确控制。

综上所述，伺服控制系统运用传感器、执行器和控制器三个组成部分，通过不断的测量、计算和调整，实现对运动对象的精确控制。

这种基于负反馈控制原理的方法广泛应用于机器人、自动化设备、航空航天等领域。
