浅析智能变电站与常规变电站运维差异

论智能变电站与常规变电站运行维护的区别本文主要是依据智能变电系统的内部联调工作的实例来进行描述。

实行实质性的接触式智能变电站装置，对其基本的常识知识、维护、运行进行深刻的了解，掌握智能变电站与常规变电站在运行维护方面的几点区别。

1 基本的智能变电站知识1.1 智能变电站的基本定义智能变电站最突出的功能就是利用先进的智能设备来实现变电站的数字化、网络信息化、信息资源共享标准化等功能，它可以完成对数据信息的自动采集，自动测量、自动控制、自动保护、自动计量、自动检测等功能，并且能够根据需要的要求来实现支持电网方面的实时控制、智能化的自动调节、联网的决策分析、协同交汇等一些相对高级的功能，可以实现同相邻变电站之间以及变电站电网之间的调度。

1.2 关于智能变电站的一些基本概念这里的主要概念包括7部分，分别是IEC61850、GOOSE、智能终端、合并单元、智能电子、设备全站系统配置文件、其它配置文件。

IEC61850能够有效地建立公共的信号相互之间的传播，这种传播主要依靠的是设备规范的来实现的，这样就可以形成规范的输出连接。

GOOSE主要用于对变电站自动化系统实现快速报文的需要机制。

智能终端是采用光缆进行设备一次连接，采用设备实现二次连接。

合并单元简称MU，主要用来而此转换器的电流或者电压等数据实现时间有关的组合的物理单元。

智能电子简称IED，能够接受外部数据或者向外部进行发送数据，有时也用于控制装置。

设备全站系统配置文件简称为SCD，主要的功能是确保变电站能够安全运行。

其他配置文件的功能主要是进行厂家在设备配置方面的调试。

2 智能变电站相对常规变电站具有的优点伴随着科学技术的不断进步，一些电子产品逐渐地被变电站使用，变电站的发展经历了四个阶段，分别是传统常规型、综合自动化类型、数字化快速发展和智能化变电站。

现在使用的智能化变电站就是从第三阶段的数字化变电站的原型上发展而来的，通过功能升级实现的，相对于数字化变电站来说，智能化变电站依靠自身强大的网络化信息功能，使站控层能够具有更加强大的控制功能。

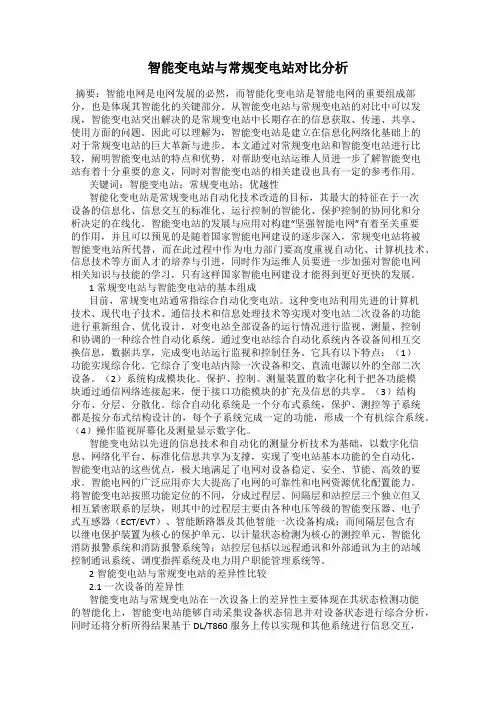

智能变电站与常规变电站对比分析摘要：智能电网是电网发展的必然，而智能化变电站是智能电网的重要组成部分，也是体现其智能化的关键部分。

从智能变电站与常规变电站的对比中可以发现，智能变电站突出解决的是常规变电站中长期存在的信息获取、传递、共享、使用方面的问题。

因此可以理解为，智能变电站是建立在信息化网络化基础上的对于常规变电站的巨大革新与进步。

本文通过对常规变电站和智能变电站进行比较，阐明智能变电站的特点和优势，对帮助变电站运维人员进一步了解智能变电站有着十分重要的意义，同时对智能变电站的相关建设也具有一定的参考作用。

关键词：智能变电站；常规变电站；优越性智能化变电站是常规变电站自动化技术改造的目标，其最大的特征在于一次设备的信息化、信息交互的标准化、运行控制的智能化、保护控制的协同化和分析决定的在线化。

智能变电站的发展与应用对构建“坚强智能电网”有着至关重要的作用，并且可以预见的是随着国家智能电网建设的逐步深入，常规变电站将被智能变电站所代替，而在此过程中作为电力部门要高度重视自动化、计算机技术、信息技术等方面人才的培养与引进，同时作为运维人员要进一步加强对智能电网相关知识与技能的学习，只有这样国家智能电网建设才能得到更好更快的发展。

1常规变电站与智能变电站的基本组成目前，常规变电站通常指综合自动化变电站。

这种变电站利用先进的计算机技术、现代电子技术、通信技术和信息处理技术等实现对变电站二次设备的功能进行重新组合、优化设计，对变电站全部设备的运行情况进行监视、测量、控制和协调的一种综合性自动化系统。

通过变电站综合自动化系统内各设备间相互交换信息，数据共享，完成变电站运行监视和控制任务。

它具有以下特点：（1）功能实现综合化。

它综合了变电站内除一次设备和交、直流电源以外的全部二次设备。

（2）系统构成模块化。

保护、控制、测量装置的数字化利于把各功能模块通过通信网络连接起来，便于接口功能模块的扩充及信息的共享。

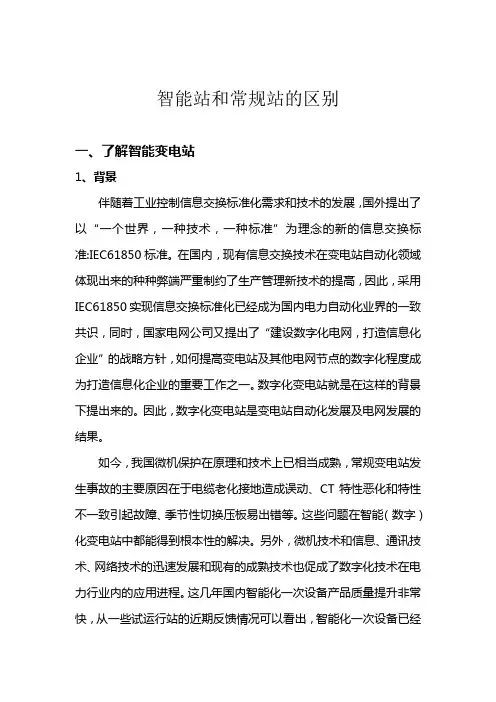

智能站和常规站的区别一、了解智能变电站1、背景伴随着工业控制信息交换标准化需求和技术的发展，国外提出了以“一个世界，一种技术，一种标准”为理念的新的信息交换标准:IEC61850标准。

在国内，现有信息交换技术在变电站自动化领域体现出来的种种弊端严重制约了生产管理新技术的提高，因此，采用IEC61850实现信息交换标准化已经成为国内电力自动化业界的一致共识，同时，国家电网公司又提出了“建设数字化电网，打造信息化企业”的战略方针，如何提高变电站及其他电网节点的数字化程度成为打造信息化企业的重要工作之一。

数字化变电站就是在这样的背景下提出来的。

因此，数字化变电站是变电站自动化发展及电网发展的结果。

如今，我国微机保护在原理和技术上已相当成熟，常规变电站发生事故的主要原因在于电缆老化接地造成误动、CT特性恶化和特性不一致引起故障、季节性切换压板易出错等。

这些问题在智能（数字）化变电站中都能得到根本性的解决。

另外，微机技术和信息、通讯技术、网络技术的迅速发展和现有的成熟技术也促成了数字化技术在电力行业内的应用进程。

这几年国内智能化一次设备产品质量提升非常快，从一些试运行站的近期反馈情况可以看出，智能化一次设备已经从初期的不稳定达到了基本满足现场应用的水平。

工业以太网是随着微机保护开始应用于电力系统的，更是成为近几年的变电站自动化系统的主流通信方式。

在大量的工程实践证明站控层与间隔层之间的以太网通信的可靠性不存在任何问题。

而间隔层与过程层的通信对实时性、可靠性提出了更高的要求，但通过近两年的研究与实践，这一难点问题也已经解决。

可以说原来制约数字化变电站发展的因素目前已经得到逐一排除。

智能（数字）化变电站按照变电站自动化系统所要完成的控制、监视和保护三大功能提出了变电站内功能分层的概念:无论从逻辑概念上还是从物理概念上都可将变电站的功能分为三层，即站级层、间隔层和过程层。

智能（数字）化变电站作为变电站的发展方向，主要解决现有变电站可能存在的以下问题：传统互感器的绝缘、饱和、谐振等；长距离电缆、屏间电缆；通信标准等。

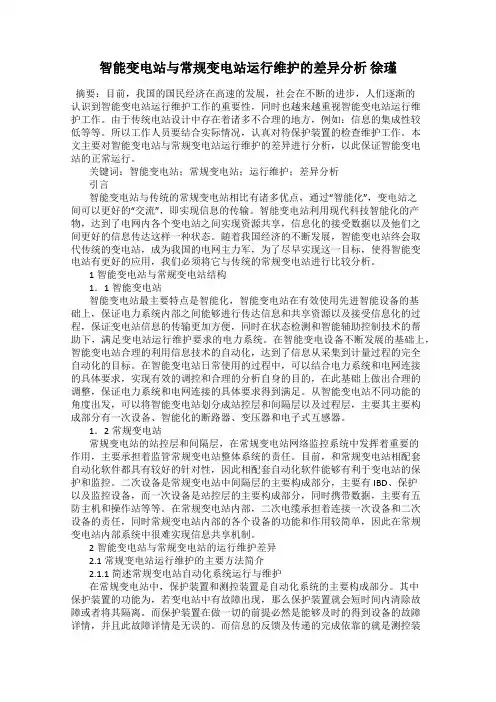

智能变电站与常规变电站运行维护的差异分析徐瑾摘要：目前，我国的国民经济在高速的发展，社会在不断的进步，人们逐渐的认识到智能变电站运行维护工作的重要性，同时也越来越重视智能变电站运行维护工作。

由于传统电站设计中存在着诸多不合理的地方，例如：信息的集成性较低等等。

所以工作人员要结合实际情况，认真对待保护装置的检查维护工作。

本文主要对智能变电站与常规变电站运行维护的差异进行分析，以此保证智能变电站的正常运行。

关键词：智能变电站；常规变电站；运行维护；差异分析引言智能变电站与传统的常规变电站相比有诸多优点，通过“智能化”，变电站之间可以更好的“交流”，即实现信息的传输。

智能变电站利用现代科技智能化的产物，达到了电网内各个变电站之间实现资源共享，信息化的接受数据以及他们之间更好的信息传达这样一种状态。

随着我国经济的不断发展，智能变电站终会取代传统的变电站，成为我国的电网主力军，为了尽早实现这一目标，使得智能变电站有更好的应用，我们必须将它与传统的常规变电站进行比较分析。

1智能变电站与常规变电站结构1．1智能变电站智能变电站最主要特点是智能化，智能变电站在有效使用先进智能设备的基础上，保证电力系统内部之间能够进行传达信息和共享资源以及接受信息化的过程，保证变电站信息的传输更加方便，同时在状态检测和智能辅助控制技术的帮助下，满足变电站运行维护要求的电力系统。

在智能变电设备不断发展的基础上，智能变电站合理的利用信息技术的自动化，达到了信息从采集到计量过程的完全自动化的目标。

在智能变电站日常使用的过程中，可以结合电力系统和电网连接的具体要求，实现有效的调控和合理的分析自身的目的，在此基础上做出合理的调整，保证电力系统和电网连接的具体要求得到满足。

从智能变电站不同功能的角度出发，可以将智能变电站划分成站控层和间隔层以及过程层，主要其主要构成部分有一次设备、智能化的断路器、变压器和电子式互感器。

1．2常规变电站常规变电站的站控层和间隔层，在常规变电站网络监控系统中发挥着重要的作用，主要承担着监管常规变电站整体系统的责任。

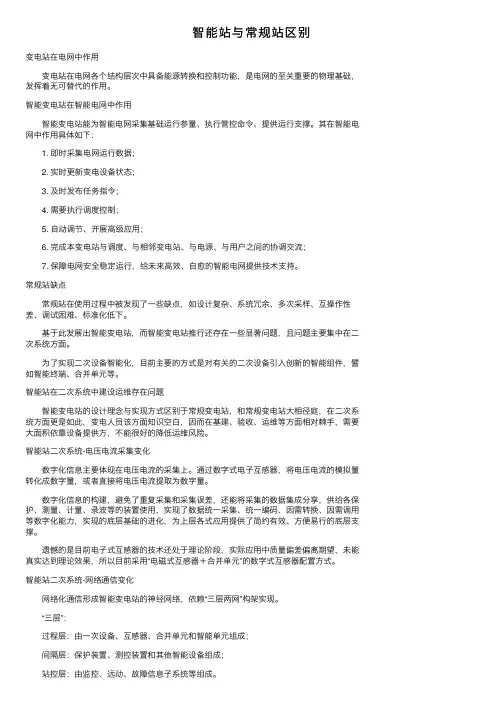

智能站与常规站区别变电站在电⽹中作⽤变电站在电⽹各个结构层次中具备能源转换和控制功能，是电⽹的⾄关重要的物理基础，发挥着⽆可替代的作⽤。

智能变电站在智能电⽹中作⽤智能变电站能为智能电⽹采集基础运⾏参量、执⾏管控命令、提供运⾏⽀撑。

其在智能电⽹中作⽤具体如下：1. 即时采集电⽹运⾏数据；2. 实时更新变电设备状态；3. 及时发布任务指令；4. 需要执⾏调度控制；5. ⾃动调节、开展⾼级应⽤；6. 完成本变电站与调度、与相邻变电站、与电源、与⽤户之间的协调交流；7. 保障电⽹安全稳定运⾏，给未来⾼效、⾃愈的智能电⽹提供技术⽀持。

常规站缺点常规站在使⽤过程中被发现了⼀些缺点，如设计复杂、系统冗余、多次采样、互操作性差、调试困难、标准化低下。

基于此发展出智能变电站，⽽智能变电站推⾏还存在⼀些显著问题，且问题主要集中在⼆次系统⽅⾯。

为了实现⼆次设备智能化，⽬前主要的⽅式是对有关的⼆次设备引⼊创新的智能组件，譬如智能终端、合并单元等。

智能站在⼆次系统中建设运维存在问题智能变电站的设计理念与实现⽅式区别于常规变电站，和常规变电站⼤相径庭，在⼆次系统⽅⾯更是如此，变电⼈员该⽅⾯知识空⽩，因⽽在基建、验收、运维等⽅⾯相对棘⼿，需要⼤⾯积依靠设备提供⽅，不能很好的降低运维风险。

智能站⼆次系统-电压电流采集变化数字化信息主要体现在电压电流的采集上。

通过数字式电⼦互感器，将电压电流的模拟量转化成数字量，或者直接将电压电流提取为数字量。

数字化信息的构建，避免了重复采集和采集误差，还能将采集的数据集成分享，供给各保护、测量、计量、录波等的装置使⽤，实现了数据统⼀采集、统⼀编码、因需转换、因需调⽤等数字化能⼒，实现的底层基础的进化，为上层各式应⽤提供了简约有效、⽅便易⾏的底层⽀撑。

遗憾的是⽬前电⼦式互感器的技术还处于理论阶段，实际应⽤中质量偏差偏离期望，未能真实达到理论效果，所以⽬前采⽤“电磁式互感器＋合并单元”的数字式互感器配置⽅式。

智能变电站与常规变电站运行维护的差异智能变电站与常规变电站是电力系统中非常重要的组成部分，它们在运行维护方面存在一些差异。

下面将从几个方面对智能变电站和常规变电站进行比较。

首先是数据自动化方面。

智能变电站通过传感器、监测装置和通信系统实时采集变电站各个设备的运行数据，如电流、电压、温度等。

而常规变电站一般只能通过人工巡检采集这些数据。

智能变电站可以实现对数据的自动采集和分析，提前发现设备的异常情况，并通过自动化系统进行预警和报警。

这极大地提高了变电站设备的运维效率和可靠性。

其次是智能运维方面。

智能变电站通过数据自动化技术和人工智能算法，对变电站设备的运行状态进行监测和分析，实现故障预测和故障主动处理。

当设备出现故障时，智能变电站可以自动向运维人员发送报警信息，并提供相应的故障诊断结果，帮助运维人员快速定位和修复故障。

而常规变电站的运维主要依靠人工巡检和手动处理，速度和准确性相对较低。

再次是智能优化方面。

智能变电站通过数据分析和优化算法，实现对设备的运行优化和调度。

在高负荷时期，智能变电站可以通过自动控制设备运行模式和参数，实现最佳负荷分配和能效提升。

而常规变电站的运行往往依赖于经验和人工调度，效果和精度有限。

最后是智能交互方面。

智能变电站通过互联网技术，实现了与电力系统的远程监控和远程操作。

运维人员可以通过手机、平板电脑等移动终端对变电站进行远程控制和维护，提高了运维人员的工作效率和安全性。

而常规变电站的运维主要依赖于人工现场操作，限制了运维人员的工作范围和效率。

智能变电站相比常规变电站在数据自动化、智能运维、智能优化和智能交互等方面存在着明显的差异。

智能变电站通过自动化技术和智能算法的应用，提高了变电站的可靠性和稳定性，降低了运维成本，为电力系统的安全和稳定运行提供了有力保障。

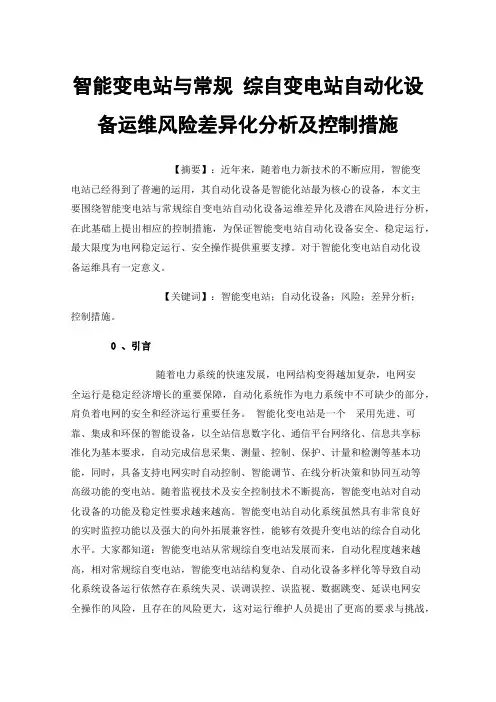

智能变电站与常规综自变电站自动化设备运维风险差异化分析及控制措施【摘要】：近年来，随着电力新技术的不断应用，智能变电站已经得到了普遍的运用，其自动化设备是智能化站最为核心的设备，本文主要围绕智能变电站与常规综自变电站自动化设备运维差异化及潜在风险进行分析，在此基础上提出相应的控制措施，为保证智能变电站自动化设备安全、稳定运行，最大限度为电网稳定运行、安全操作提供重要支撑。

对于智能化变电站自动化设备运维具有一定意义。

【关键词】：智能变电站；自动化设备；风险；差异分析；控制措施。

0、引言随着电力系统的快速发展，电网结构变得越加复杂，电网安全运行是稳定经济增长的重要保障，自动化系统作为电力系统中不可缺少的部分，肩负着电网的安全和经济运行重要任务。

智能化变电站是一个采用先进、可靠、集成和环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和检测等基本功能，同时，具备支持电网实时自动控制、智能调节、在线分析决策和协同互动等高级功能的变电站。

随着监视技术及安全控制技术不断提高，智能变电站对自动化设备的功能及稳定性要求越来越高。

智能变电站自动化系统虽然具有非常良好的实时监控功能以及强大的向外拓展兼容性，能够有效提升变电站的综合自动化水平。

大家都知道：智能变电站从常规综自变电站发展而来，自动化程度越来越高，相对常规综自变电站，智能变电站结构复杂、自动化设备多样化等导致自动化系统设备运行依然存在系统失灵、误调误控、误监视、数据跳变、延误电网安全操作的风险，且存在的风险更大，这对运行维护人员提出了更高的要求与挑战，对于智能化变电站自动化设备运维的风险必须高度重视，具体分析及控制措施如下：1.结构变化给自动化设备运维带来的差异相比常规综自变电站，按照设计规程：智能化变电站采用“三层两网”模式，智能变电站的“三层”即站控层、间隔层和过程；“两网”即站控层MMS网（双重化配置，由A、B网构成）相对独立，过程层GOOSE+SV网（双重化配置，由A、B网构成）相对独立，结构如图一所示：图一智能变电站二次回路采用光纤连接，二次信号经由光纤传输，其中，为保证遥测精度，部分智能站电流、电压采用常规方式通过测控装置直接采样，刀闸位置及开关量信号经智能终端GOOSE网实现网络采样；由于结构上的差异，智能站所有信息及二次回路虚端子包含在SCD文件中，对于运行维护人员来说，设备之间的关系不像传统的综合自动化变电站那样的直观。

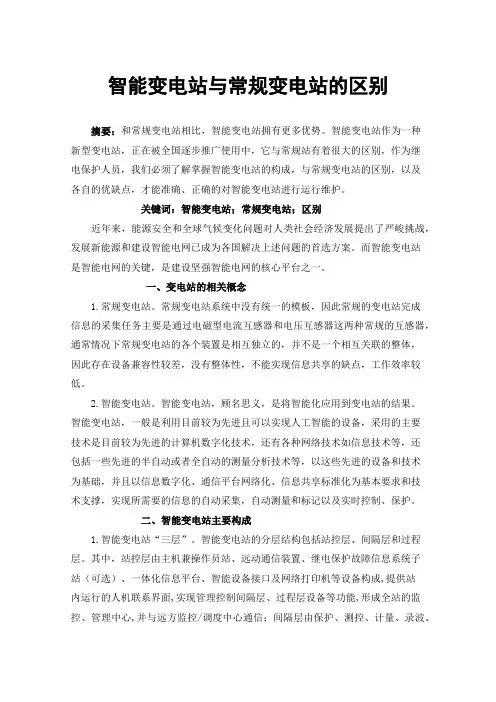

智能变电站与常规变电站的区别摘要：和常规变电站相比，智能变电站拥有更多优势。

智能变电站作为一种新型变电站，正在被全国逐步推广使用中，它与常规站有着很大的区别，作为继电保护人员，我们必须了解掌握智能变电站的构成，与常规变电站的区别，以及各自的优缺点，才能准确、正确的对智能变电站进行运行维护。

关键词：智能变电站；常规变电站；区别近年来，能源安全和全球气候变化问题对人类社会经济发展提出了严峻挑战，发展新能源和建设智能电网已成为各国解决上述问题的首选方案。

而智能变电站是智能电网的关键，是建设坚强智能电网的核心平台之一。

一、变电站的相关概念1.常规变电站。

常规变电站系统中没有统一的模板，因此常规的变电站完成信息的采集任务主要是通过电磁型电流互感器和电压互感器这两种常规的互感器，通常情况下常规变电站的各个装置是相互独立的，并不是一个相互关联的整体，因此存在设备兼容性较差，没有整体性，不能实现信息共享的缺点，工作效率较低。

2.智能变电站。

智能变电站，顾名思义，是将智能化应用到变电站的结果。

智能变电站，一般是利用目前较为先进且可以实现人工智能的设备，采用的主要技术是目前较为先进的计算机数字化技术，还有各种网络技术如信息技术等，还包括一些先进的半自动或者全自动的测量分析技术等，以这些先进的设备和技术为基础，并且以信息数字化、通信平台网络化、信息共享标准化为基本要求和技术支撑，实现所需要的信息的自动采集，自动测量和标记以及实时控制、保护。

二、智能变电站主要构成1.智能变电站“三层”。

智能变电站的分层结构包括站控层、间隔层和过程层。

其中，站控层由主机兼操作员站、远动通信装置、继电保护故障信息系统子站（可选）、一体化信息平台、智能设备接口及网络打印机等设备构成,提供站内运行的人机联系界面,实现管理控制间隔层、过程层设备等功能,形成全站的监控、管理中心,并与远方监控/调度中心通信；间隔层由保护、测控、计量、录波、相量测量等若干个二次子系统组成，间隔层主要是基于站控层IEC6185协议的成套继电保护、测控装置、执行数据的承上启下通信传输功能和基于全站过程层网信息共享接口的集中式数字化保护及故障录波装置，在站控层及网络失效的情况下，仍能独完成间隔层设备的就地监控功能；过程层由互感器、合并单元、智能终端组成，完成与一次设备相关的功能,包括实时运行电气量的采集及检测、设备运行状态的监测、控制命令的执行等。

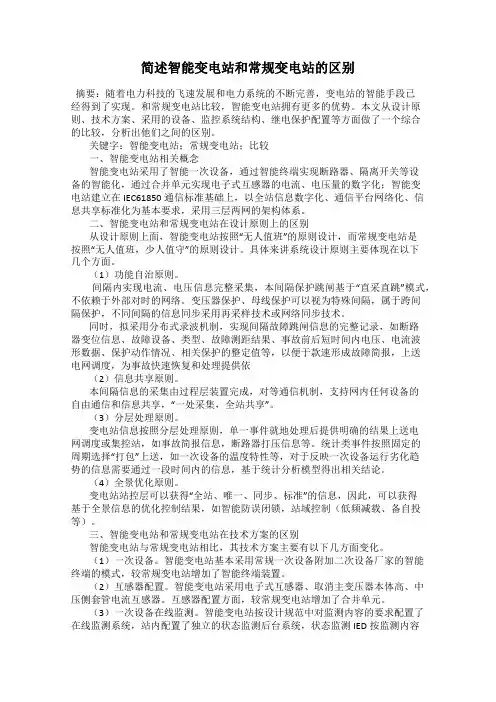

简述智能变电站和常规变电站的区别摘要：随着电力科技的飞速发展和电力系统的不断完善，变电站的智能手段已经得到了实现。

和常规变电站比较，智能变电站拥有更多的优势。

本文从设计原则、技术方案、采用的设备、监控系统结构、继电保护配置等方面做了一个综合的比较，分析出他们之间的区别。

关键字：智能变电站；常规变电站；比较一、智能变电站相关概念智能变电站采用了智能一次设备，通过智能终端实现断路器、隔离开关等设备的智能化，通过合并单元实现电子式互感器的电流、电压量的数字化；智能变电站建立在IEC61850通信标准基础上，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，采用三层两网的架构体系。

二、智能变电站和常规变电站在设计原则上的区别从设计原则上面，智能变电站按照“无人值班”的原则设计，而常规变电站是按照“无人值班，少人值守”的原则设计。

具体来讲系统设计原则主要体现在以下几个方面。

（1）功能自治原则。

间隔内实现电流、电压信息完整采集，本间隔保护跳闸基于“直采直跳”模式，不依赖于外部对时的网络。

变压器保护、母线保护可以视为特殊间隔，属于跨间隔保护，不同间隔的信息同步采用再采样技术或网络同步技术。

同时，拟采用分布式录波机制，实现间隔故障跳闸信息的完整记录，如断路器变位信息、故障设备、类型、故障测距结果、事故前后短时间内电压、电流波形数据、保护动作情况、相关保护的整定值等，以便于款速形成故障简报，上送电网调度，为事故快速恢复和处理提供依（2）信息共享原则。

本间隔信息的采集由过程层装置完成，对等通信机制，支持网内任何设备的自由通信和信息共享，“一处采集，全站共享”。

（3）分层处理原则。

变电站信息按照分层处理原则，单一事件就地处理后提供明确的结果上送电网调度或集控站，如事故简报信息，断路器打压信息等。

统计类事件按照固定的周期选择“打包”上送，如一次设备的温度特性等，对于反映一次设备运行劣化趋势的信息需要通过一段时间内的信息，基于统计分析模型得出相关结论。

智能变电站与常规变电站运行维护的几点区别介绍了智能变电站相关的理论基础知识，结合厂内联调及现场调试过程，阐述了智能变电站与常规变电站在运行维护上的几点关键区别。

标签：智能变电站；运行维护；区别Key Differences of Operation Maintenance Between IntelligentSubstation and Conventional SubstationXuejiaoMaintenance company，gansu baiyin，gansu province silver district LAN road no. 603，730900ABSTRACT：Introduces intelligent substation related basic theoretical knowledge，combined with the debugging and Commissioning process in practice，elaborates the key points of differences between intelligent substation and conventional substation.KEY WORD：intelligent substation；operation and maintenance；difference1 引言2012年至今，甘肃电力检修公司智能化变电站相继入运行，运维人员对智能站设备的验收、运行、维护、操作等必须认识到其与常规变电站的区别，通过实质性接触智能变电站装置，对智能变电站有了较深层次的认识，了解到智能变电站与常规变电站在运行与维护上的几点关键区别。

2 智能变电站的基础知识2.1 智能化变电站基本定义智能变电站是采用先进的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能，实现与相邻变电站、电网调度等互动的变电站。

关于智能运维的作文智能变电站充分利用了现代计算机信息技术、通信技术与控制技术实现了自动化管理，通过对一次系统与二次系统的自动化管理，实现科学、标准的网络通信平台，实现无人看守或少人看守的模式，从而提高了变电站的运行安全性，节省成本，提高经济效益。

智能变电站与传统的变电站存在着本质的区别，在运营维护上同样也需要采用特殊的模式。

通过对目前智能变电站的运行现状分析，制定相关的运营维护策略，并对未来的运维提出相关的建议与意见，促进智能变电站运行可靠、稳定。

1智能变电站与传统变电站的区别智能变电站与传统变电站相比，对于继电保护技术来说，最大区别表现在取消电缆连接，变电站设备之间采用网络传输进行数据交换，这就使得各保护设备的配置原则、技术性能要求、功能划分、维护检修等都与传统变电站大不相同，也为多种新技术的应用提供了基础。

智能变电站采用电子式互感器，且电子式互感器的优势随电压等级的升高而越发明显。

智能变电站在信息采集、传输与处理各个环节都与传统的变电站有所不同，智能变电站集成化程度更高，可以实现一、二次设备的一体化与智能化整合，具备全网意识，强调满足电网的运行要求，注重变电站之间、变电站与控制中心的协调互动，提高整体性运行水平，有别于传统的变电单单强调手段、功能与满足自身需求的目标。

智能变电站具有三层结构、两层网络架构，实现简单化的网络系统处理更加复杂的数据关联。

2智能变电站运行现状智能变电站运用了光纤设备、智能模块、网络通信与在线监测等技术，全面实现了系统的智能化。

它首先简化了相应二次回路，利用网络化的结构实现了数据的传输便捷与信息共享，对倒闸操作方式进行改变，提高了一、二次设备的顺控与遥控操作应用。

智能变电站极大地提高了供电可靠性与电压合格率，为能源的可靠供应提供基础。

智能变电站在运行中存在着一定的问题。

首先，在智能变电站的内部装置中，有源电子互感器需要有源端模块长期供电，运行的稳定性与可靠性降低，温度等外界因素对于光学互感器的影响作用较大，影响输出信号的波形，造成稳定性差;电子互感器在智能变电站中的应用中需要通过中间多个环节进行信息传输，造成了延时增加，需要在保护跳闸处处理智能终端，对加速保护造成影响，一般智能变电站相比于传统的变电站慢5-7毫秒;在一次设备附近加装保护设备，可以对电缆使用量进行控制，体现智能化，但是室外安装智能汇柜需要严格的环境条件，造成设备成本不断增加，设备的运行维护与检修将会成为重要问题。

智能变电站与常规变电站的运维差异作者：麻杰来源：《科学与财富》2020年第30期摘要：对智能变电站的基本结构进行了分析，结合变电运维工作，分析了智能变电站与常规变电站在二次系统接线、网络结构、运行维护等方面的差异。

关键词：智能变电站;运行维护;差异引言随着经济的发展，全球能源需求量增加，环境问题日益突出。

依靠科技、信息化和通信技术的进步，积极发展智能电网，适应未来可持续发展的要求，成为全球电力工业的共同选择。

智能变电站是智能电网的主要环节之一，是智能电网基础运行参量采集和管控执行点，是实现能源转换和控制的核心平台之一。

1 智能变电站与传统变电站区别1.1 二次系统接线结构与传统变电站相比，智能变电站最大的变化在于二次系统，其接线结构、电压电流回路等方面都发生了根本性的变化。

传统变电站二次回路包括直流回路（控制、信号回路等）和交流回路（保护、测量回路等），测控、保护装置与一次设备之间通过电缆连接。

而在智能变电站中，测控、保护装置与一次设备之间的电缆被光缆所取代，电缆中傳输的交直流信号被网络中传输的报文取代，大大节省了传统二次电缆，节约成本，同时也降低了常规变电站因为二次电缆易受电磁干扰、信号衰减等因素带来的调试、维护难度。

1.2 网络结构与传统变电站不同，智能变电站的网络结构为三层两网结构，三层即过程层、间隔层和站控层，两网即站控层网络和过程层网络。

1.2.1 过程层过程层的作用是实现二次设备与一次设备之间的接口及交互功能，完成开关量输入、输出，模拟量采集和控制命令发送等。

过程层设备主要包括断路器、隔离开关、互感器、变压器、无功补偿设备、合并单元、智能终端等。

每个间隔一次设备的运行信息，如断路器位置、隔离开关位置、变压器档位等硬接点信号通过电缆传输到智能终端，再由智能终端以GOOSE 形式通过光纤上传给间隔层设备。

而电流互感器采集的电流值传输至本间隔的合并单元，电压互感器采集的电压值传输值传输给母线合并单元，再由母线合并单元通过光缆传输至其他间隔的合并单元。

智能变电站变电运维安全与设备维护分析摘要：在我国社会经济和科学技术不断提升的背景下，我国已建有不少智能变电站。

与传统变电站相比，智能变电站显得更为复杂，设备运维管理、变电倒闸操作准确性和规范性以及设备维护等工作尤为重要。

关键词：智能变电站；运维安全；设备维护；措施引言电能的消耗量正在提升，导致智能变电站的运行压力与日俱增，系统设备的故障问题发生频率越来越高，因此为了能够保障智能变电站的正常运行，就需要相关人员对设备进行及时的维修与保养，为智能变电站的正常运行带来有效保障，实现稳定的电能供应。

同时还需要结合智能变电站的运行特点来开展针对性运维安全管理，从而进一步提升管理效率。

1智能变电站概述智能变电站指的是对现代化、环保以及集成的智能设备进行运用，同时将通信平台网络以及信息共享标准化等设定为基本要求，并且将自动化开展的一系列信息测量、信息采集和有效管理以及维保等作为基本功能，可以实现电网智能化调节、在线分析以及多方协同互动的一种高级变电站。

目前来看，智能变电站分为三个层级，首先是过程层。

通常情况下该层包括智能设备、智能终端还有合并单元。

对于智能设备又涉及一次设备、测量单元还有控制单元等一系列智能组件。

其次是间隔层。

它主要由一系列二次设备组成，包括测控装置以及继电保护装置等。

最后是站控层。

该层通常由通信系统、自动化系统以及对时系统等构成，能够借助一台嵌入式装置或者是计算机开展数据信息的有效采集活动、操作闭锁活动等。

2智能变电站运维安全与设备维护中的问题2.1保密性问题智能变电站的信号传输过程中需要专用的数字模型的支持，在区域网络内进行数据信息的分析、地址分类以及深入分析，以此来有效提升信息传输的效率水平，保证智能变电站中的各个设备的正常稳定运行。

但是根据当下智能变电站的信息传输情况进行综合分析，能够发现在其进行信息传输的过程中，安全保密性较差，导致数据信息在传输过程中很容易会因为外界因素的影响而使得智能变电站系统的运行稳定性受到威胁。

智能变电站与常规变电站运行维护的差异
1. 技术设备差异：智能变电站采用了先进的数字化、自动化、智能化技术设备，如GIS（气体绝缘开关设备）、PD（局部放电）监测装置、远动控制装置等。

而常规变电站的设备相对较为简单，主要以传统的开关设备为主。

2. 运行监测差异：智能变电站具备远程监测和故障诊断功能，可以实时了解变电站
的运行状态，及时发现和解决问题。

常规变电站需要人工巡检和维护，没有远程监测的能力，无法及时得知设备的运行状况。

3. 维护管理差异：智能变电站采用了自动化维护管理系统，能够自动进行巡检、保
养和修复等工作。

而常规变电站需要人工进行各项维护工作，效率较低，容易发生人为操
作失误。

4. 安全性能差异：智能变电站具备多重安全防护措施和自动断电保护功能，可以有
效地防止事故的发生。

常规变电站在安全性能方面有一定局限性，易受到人为操作和外界
因素的影响。

智能变电站相比常规变电站具有更高的自动化程度和智能化水平，能够提高运行效率、降低安全风险，并减少人力资源的消耗。

智能变电站的建设和维护成本较高，对技术要求
也相对较高，需要有专业的工程技术人员进行维护和管理。

只有合理利用智能变电站的技
术和功能，才能最大限度地提高变电站的运行效率和供电可靠性。

浅谈220 kV智能变电站与常规变电站继电保护调试1. 引言1.1 继电保护调试的重要性继电保护调试是电力系统中至关重要的环节，它涉及到电力设备的运行安全和稳定性。

在电力系统中，各种故障难免会发生，而继电保护系统的快速准确响应可以有效地保护电力设备，防止故障进一步扩大，最大程度地减少停电时间，保障用户供电。

继电保护调试的重要性不容忽视。

继电保护调试是确保继电保护系统可靠可用的关键步骤。

通过对继电保护系统进行细致的调试和检测，可以发现潜在的问题，及时进行修复和调整，保证继电保护系统在实际运行中能够准确地识别各类故障，并迅速切除故障，确保电力系统的安全稳定运行。

继电保护调试的工作量较大，需要专业的技术人员和设备来进行。

一旦继电保护系统出现问题，可能会导致严重的电力事故，影响整个电力系统的安全运行。

继电保护调试不仅是一项技术工作，更是对电力系统运行安全的保障。

只有不断提升继电保护调试的水平和质量，才能更好地保障电力系统的安全稳定运行。

2. 正文2.1 智能变电站与常规变电站的区别智能变电站与常规变电站在继电保护调试方面有着明显的区别。

智能变电站采用了先进的数字化技术和智能化系统，相比于常规变电站，其继电保护设备更加智能化和高效。

智能变电站能够实现远程监测和控制，实现远程诊断和操作，大大提高了运维效率和可靠性。

智能变电站的继电保护设备具有更多的功能和特性。

智能变电站常常配备有故障录波和事件记录功能，能够准确记录设备运行状态和故障信息，有利于故障分析和故障处理。

智能变电站还具有智能分析和自学习功能，可以根据历史数据和实时数据进行分析和判断，提高了故障判断的准确性和速度。

智能变电站的继电保护调试过程也更加便捷和快速。

由于智能变电站采用了数字化系统和通信网络，可以实现在线调试和远程升级，避免了传统的现场调试过程中需要频繁调整参数和反复测试的情况，节省了时间和人力成本。

智能变电站与常规变电站在继电保护调试方面的区别主要体现在技术水平和功能特性上。
