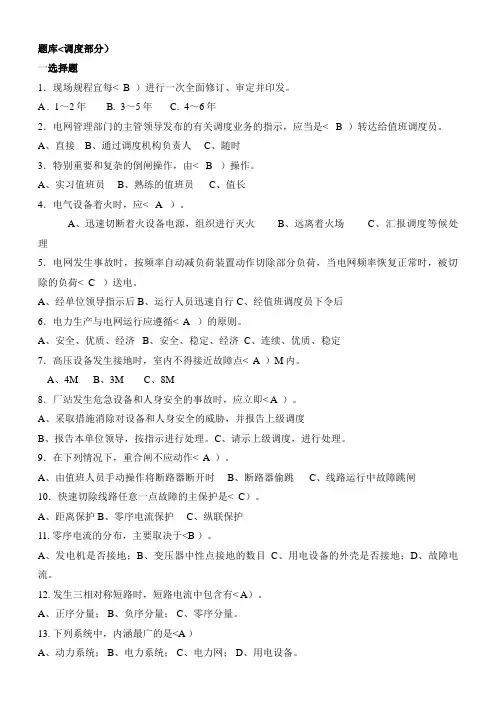

题库<调度部分)一选择题1.现场规程宜每< B )进行一次全面修订、审定并印发。
A . 1~2年 B. 3~5年 C. 4~6年2.电网管理部门的主管领导发布的有关调度业务的指示,应当是< B )转达给值班调度员。
A、直接 B、通过调度机构负责人 C、随时3.特别重要和复杂的倒闸操作,由< B )操作。
A、实习值班员B、熟练的值班员C、值长4.电气设备着火时,应< A )。
A、迅速切断着火设备电源,组织进行灭火B、远离着火场C、汇报调度等候处理5.电网发生事故时,按频率自动减负荷装置动作切除部分负荷,当电网频率恢复正常时,被切除的负荷< C )送电。
A、经单位领导指示后B、运行人员迅速自行C、经值班调度员下令后6.电力生产与电网运行应遵循< A )的原则。
A、安全、优质、经济B、安全、稳定、经济C、连续、优质、稳定7.高压设备发生接地时,室内不得接近故障点< A )M内。
A、4MB、3MC、8M8.厂站发生危急设备和人身安全的事故时,应立即< A )。
A、采取措施消除对设备和人身安全的威胁,并报告上级调度B、报告本单位领导,按指示进行处理。
C、请示上级调度,进行处理。
9.在下列情况下,重合闸不应动作< A )。
A、由值班人员手动操作将断路器断开时B、断路器偷跳C、线路运行中故障跳闸10.快速切除线路任意一点故障的主保护是< C)。
A、距离保护B、零序电流保护C、纵联保护11. 零序电流的分布,主要取决于<B )。
A、发电机是否接地;B、变压器中性点接地的数目C、用电设备的外壳是否接地;D、故障电流。
12. 发生三相对称短路时,短路电流中包含有< A)。
A、正序分量;B、负序分量;C、零序分量。
13. 下列系统中,内涵最广的是<A )A、动力系统;B、电力系统;C、电力网;D、用电设备。
14. 电力系统受在小干扰后,不发生非周期性失步,自动恢复到起始运行状态的能力,称为<B )。
浅谈电力系统的调压措施1 改变发电机的励磁调压改变发电机的励磁电流,可以改变发电机的电动势和端电压。
为了减少用户端电压变化的幅度,可以采用在最大负荷时,增加发电机的励磁电流,提高发电机的端电压,从而升高用户的端电压;最小负荷时,减少发电机的励磁电流,降低发电机的端电压,从而降低用户的端电压。
发电机端电压的调节范围是其额定值的±5%,在此变动范围内,它能够以额定功率运行。
在发电机不经升压直接用发电机电压向用户供电的简单系统中,如供电线路不很长、线路上的电压损耗不很大,一般就借调节发电机励磁改变其母线电压。
但是发电机通过较长线路、多电压等级输电,此时最大、最小负荷时电压损耗之差往往大于5%;而发电机的机端负荷允许发电机的电压调整范围为5%~0,所以满足不了远方负荷的要求。
另外,在多机系统中,调整个别发电机的母线电压,实际上是改变发电机间无功分配,与无功备用、无功的经济分配有矛盾。
因此,发电机的调压仅作辅助措施。
2 改变变压器的变比调压改变变压器的变比调压就是根据调压要求适当选择变压器的分接头电压。
变压器的低压绕组不设分接头,双绕组变压器分接头设在高压绕组,三绕组变压器的高、中压绕组都设有多个分接头。
改变变压器的变比可以升高或降低次级绕组的电压。
它分两种方式,即无载调压和有载调压。
2.1 无载调压所谓无载调压,即是不带负荷调压,这种调压必须在变压器断开电源之后停电操作,改变变压器分接头,达到调整二次电压的目的。
因为无载调压时需要停电,所以这种调压方式适用于季节性停电的变(配)电站。
2.2 有载调压有载调压变压器可以在带负荷运行的条件下切换其分接头,而且调压范围也较无载调压变压器大,调压级数多,调压范围可达额定电压的20%~30%。
所以在110kV及以上变压器得到广泛应用,并在农网中也得到了大力推广。
从整个系统来看,改变变压器变比调压必须无功电源充足。
变压器本身不是无功电源,当系统中无功电源不足时,达不到调压要求。

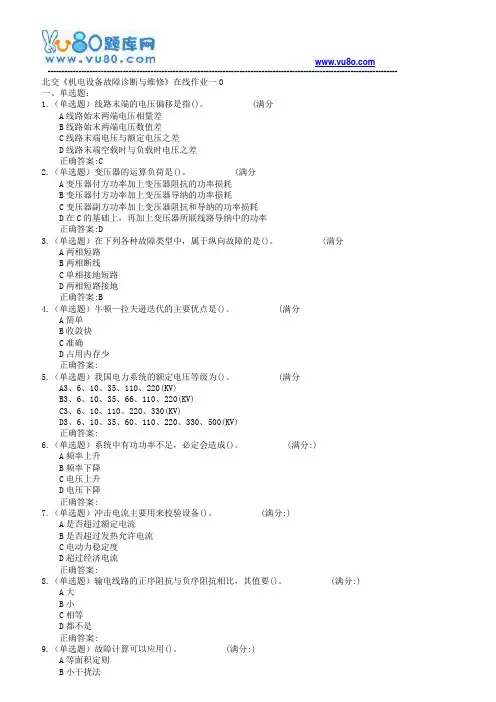

北交《机电设备故障诊断与维修》在线作业一0一、单选题:1.(单选题)线路末端的电压偏移是指()。
(满分A线路始末两端电压相量差B线路始末两端电压数值差C线路末端电压与额定电压之差D线路末端空载时与负载时电压之差正确答案:C2.(单选题)变压器的运算负荷是()。
(满分A变压器付方功率加上变压器阻抗的功率损耗B变压器付方功率加上变压器导纳的功率损耗C变压器副方功率加上变压器阻抗和导纳的功率损耗D在C的基础上,再加上变压器所联线路导纳中的功率正确答案:D3.(单选题)在下列各种故障类型中,属于纵向故障的是()。
(满分A两相短路B两相断线C单相接地短路D两相短路接地正确答案:B4.(单选题)牛顿—拉夫逊迭代的主要优点是()。
(满分A简单B收敛快C准确D占用内存少正确答案:5.(单选题)我国电力系统的额定电压等级为()。
(满分A3、6、10、35、110、220(KV)B3、6、10、35、66、110、220(KV)C3、6、10、110、220、330(KV)D3、6、10、35、60、110、220、330、500(KV)正确答案:6.(单选题)系统中有功功率不足,必定会造成()。
(满分:)A频率上升B频率下降C电压上升D电压下降正确答案:7.(单选题)冲击电流主要用来校验设备()。
(满分:)A是否超过额定电流B是否超过发热允许电流C电动力稳定度D超过经济电流正确答案:8.(单选题)输电线路的正序阻抗与负序阻抗相比,其值要()。
(满分:) A大B小C相等D都不是正确答案:9.(单选题)故障计算可以应用()。
(满分:)C正序增广定则D等耗量微增率原则正确答案:10.(单选题)若ac两相发生短路,则基准相选择为()。
(满分:)Aa相Bb相Cc相Da相和c正确答案:11.(单选题)中性点经消弧线圈接地的电力系统一般采用的补偿方式是()。
(满分:)A过补偿B欠补偿C全补偿D无补偿正确答案:12.(单选题)中性点不接地系统发生单相接地短路时,非故障相电压升高至()。
1.变电所运行人员应经常学习本规程,每年考试一次,新工人或脱产三个月以上的值班人员需经本规程考试合格后,方可参加运行值班工作。
2.风机并网之前从电网侧受电,潮流方向为电网侧流向风场侧;风机并网之后从风厂侧供电,潮流方向为风场侧流向电网侧。
3.我公司的风厂主接线均采用单母线接线方式。
4.UPS有四种工作方式:交流输入、直流输入、旁路输入、检修开关输入。
5.风厂中的220V直流系统采用单母线分段接线方式。
6.高频开关电源具有充电、浮充电及均衡充电功能。
高频开关电源正常时除向直流负荷供电外,还给蓄电池浮充电。
7.操作时严格执行模拟预演及监护、复诵“四对照”即设备名称、编号、位置、拉合方向。
8.每周一21:00点要闭灯巡视一次。
9.每年9月15日应将断路器机构箱内加热器投入运行,次年5月15日将断路器机构箱内加热器退出运行(天气情况发生变化时,为保证断路器可靠运行,可以提前或滞后),且每天上午9:00点对其进行检查运行状况,并记录结果。
10.每月15日晚19:00点对变电所内设备接点温度进行测试,并记录。
11.每周六上午对避雷器动作次数记录一次。
12.每日9:00时,对所内避雷器泄漏电流记录一次。
13.变压器投入运行24小时内每小时巡视一次。
14.有权受令人员在接受调度命令时要做好记录和录音,并向调度复诵、核对。
15.有计划或有充分时间处理事故的倒闸操作,必须填写操作票。
操作票应由操作人填写,由监护人及值班负责人审核,大型操作还应经专工审核。
16.操作票的填写应正确无误,字迹清楚工整,严格地执行大唐集团下达的《电气倒闸操作票规范》以及公司两票实施细则。
17.开关进行分、合闸操作后,必须到开关就地位置进行核对。
18.隔离开关操作完应检查其动、静触头的接触情况或开断角度。
19.跌落开关送电时操作顺序为迎风相、背风相、中间相;停电时操作顺序与此相反,即为中间相、背风相、迎风相。
20.事故处理过程中,发现设备有明显缺陷的,应汇报值班长,并通知有关单位进行抢修。
变压器调压的原理和方式变压器的一次侧接在电力网上,由于电网电压会因种种原因发生波动,因此变压器的二次电压也会相应地波动,从而影响用电设备的正常运行;接在变压器二次侧的负载,由于用电设备负荷的大小或负荷功率因数的不同,也会影响变压器二次电压的变化,给用电设备的正常运行带来影响。
因此需要变压器应有一定的调压能力以适应电力网运行及用电设备的需要。
一、变压器调压的原理变压器调压的原理是改变绕组的匝数,也就是改变变压器一、二次侧的电压比。
根据变压器的工作原理,当忽略变压器的内部阻抗压降时,则有U1∕U2=N1∕N2=K<,式中UI、U2分别为变压器一、二次端电压;NI.N2分别为变压器一、二次绕组的匝数;K为变压器的变压比。
变压器分接头在一次侧,改变变压器一次绕组的匝数,其变压比K也随之改变,又由于U2=U1∕K,因此二次电压也就发生了变化,这就起到了调压的作用。
二、变压器的调压方式变压器的调压方式可分为无励磁调压和有载调压两种。
1、无励磁调压1)一般小型电力变压器大多是无励磁调压分接开关,需要调节时必须首先停电。
III 以IokV变压器为例,它有三个档位,I档:10.5kV,400V;II档:IOkV,400V;可知输入电压一定时,I档输出电压最低,III档输出电压最高。
档:9.5kV,400Vo2)当变压器输出电压低于允许值时,把分接开关位置由I档调到∏档,或由∏档调到In档,反之则相反。
即“低往低调,高往高调”。
“低往低调”是一次绕组减少,变压比减小,电源电压不变,二次电压变高。
“高往高调”是一次绕组匝数增加,电源电压没变,变压比增大,二次电压变低。
3)打开变压器分接开关罩盖,旋转调节手柄到所需的档位。
调整无励磁分接开关时,一般应将分接开关进行正反转动三个循环,以消除触头上的氧化膜及油污,然后正式变换分接开关。
4)调整分接开关后,应测量变压器三相绕组的直流电阻(1600kVA及以下三相变压器,各相测得直流电阻值的相互差值应小于平均值的4%,线间测得值的相互差值应小于平均值的2%;1600kVA以上三相变压器,各相测得值的相互差值应小于平均值的2%,线间测得值的相互差值应小于平均值的1%),检查锁紧位置,然后盖上罩盖。

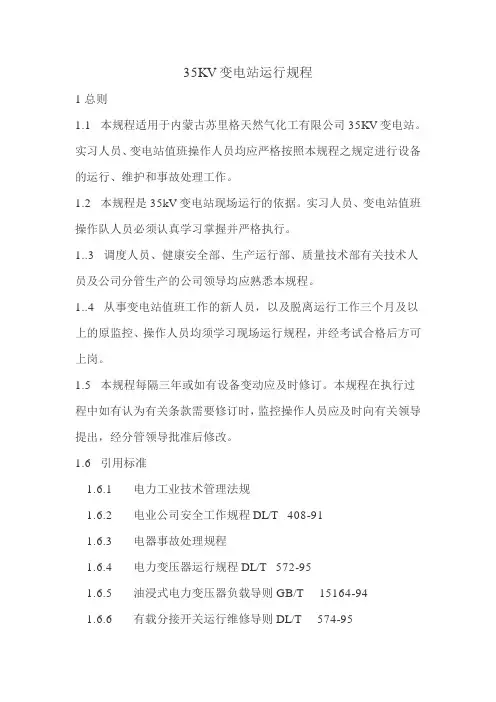

35KV变电站运行规程1总则1.1 本规程适用于内蒙古苏里格天然气化工有限公司35KV变电站。
实习人员、变电站值班操作人员均应严格按照本规程之规定进行设备的运行、维护和事故处理工作。
1.2 本规程是35kV变电站现场运行的依据。
实习人员、变电站值班操作队人员必须认真学习掌握并严格执行。
1..3 调度人员、健康安全部、生产运行部、质量技术部有关技术人员及公司分管生产的公司领导均应熟悉本规程。
1..4 从事变电站值班工作的新人员,以及脱离运行工作三个月及以上的原监控、操作人员均须学习现场运行规程,并经考试合格后方可上岗。
1.5 本规程每隔三年或如有设备变动应及时修订。
本规程在执行过程中如有认为有关条款需要修订时,监控操作人员应及时向有关领导提出,经分管领导批准后修改。
1.6 引用标准1.6.1电力工业技术管理法规1.6.2电业公司安全工作规程DL/T 408-911.6.3电器事故处理规程1.6.4电力变压器运行规程DL/T 572-951.6.5油浸式电力变压器负载导则GB/T 15164-941.6.6有载分接开关运行维修导则DL/T 574-951.6.7高压断路器运行维护规程1.6.8蓄电池运行规程1.6.9微机保护运行管理规程1.6.10电力电缆运行规程1.6.11电气设备预防性试验规程DL/T 596-19961.6.12电力设备典型消防规程DL 5027-931.6.13省、市、县电网调度规程1.6.14各级变电运行管理制度1.7 本规程如与上级有关规程相抵触时,应按上级规定执行。
2 操作管理2.1 电气设备的状态2.1.1操作任务是将系统〔或设备〕由一种状态转变为另一种状态。
设备状态可分为:2.1.1.1 运行状态设备的刀闸及开关都在合上位置,将电源至受电端的电路接通〔包括辅助设备如电压互感器、避雷器等〕。
2.1.1.2 热备用状态设备只靠开关断开而刀闸仍在合上位置。
2.1.1.3 冷备用状态设备的开关及刀闸〔如接线方式中有的话〕在断开位置A、“开关冷备用”时,接在开关上的电压互感器高低压熔丝一律取下,高压刀闸拉开。

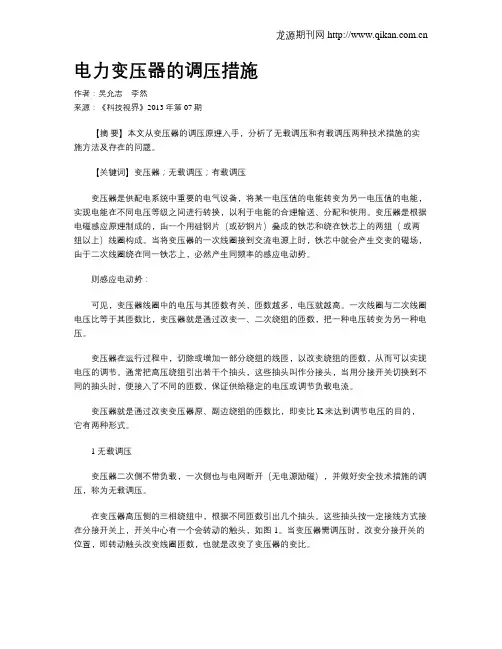

电力变压器的调压措施作者:吴允志李然来源:《科技视界》2013年第07期【摘要】本文从变压器的调压原理入手,分析了无载调压和有载调压两种技术措施的实施方法及存在的问题。
【关键词】变压器;无载调压;有载调压变压器是供配电系统中重要的电气设备,将某一电压值的电能转变为另一电压值的电能,实现电能在不同电压等级之间进行转换,以利于电能的合理输送、分配和使用。
变压器是根据电磁感应原理制成的,由一个用硅钢片(或矽钢片)叠成的铁芯和绕在铁芯上的两组(或两组以上)线圈构成。
当将变压器的一次线圈接到交流电源上时,铁芯中就会产生交变的磁场,由于二次线圈绕在同一铁芯上,必然产生同频率的感应电动势。
则感应电动势:可见,变压器线圈中的电压与其匝数有关,匝数越多,电压就越高。
一次线圈与二次线圈电压比等于其匝数比,变压器就是通过改变一、二次绕组的匝数,把一种电压转变为另一种电压。
变压器在运行过程中,切除或增加一部分绕组的线匝,以改变绕组的匝数,从而可以实现电压的调节。
通常把高压绕组引出若干个抽头,这些抽头叫作分接头,当用分接开关切换到不同的抽头时,便接入了不同的匝数,保证供给稳定的电压或调节负载电流。
变压器就是通过改变变压器原、副边绕组的匝数比,即变比K来达到调节电压的目的,它有两种形式。
1 无载调压变压器二次侧不带负载,一次侧也与电网断开(无电源励磁),并做好安全技术措施的调压,称为无载调压。
在变压器高压侧的三相绕组中,根据不同匝数引出几个抽头。
这些抽头按一定接线方式接在分接开关上,开关中心有一个会转动的触头,如图1。
当变压器需调压时,改变分接开关的位置,即转动触头改变线圈匝数,也就是改变了变压器的变比。
我国常用的配电变压器变比是10/0.4KV,在其高压绕组上有三个调压位置(Ⅰ、Ⅱ、Ⅲ)。
中间位置为额定电压UN,Ⅰ位置为+5%UN,Ⅲ位置为-5%UN。
即Ⅰ位置变比10.5/0.4kV,Ⅱ位置变比10/0.4kV,Ⅲ位置变比9.5/0.4kV。
电力系统调压措施随着电力系统的不断发展,电力负荷的种类和数量不断增加,对电力系统的电压要求也越来越高。
因此,为了保证电力系统的稳定性和可靠性,必须采取适当的调压措施。
本文将对电力系统中的几种常见调压措施进行详细介绍和阐述。
一、变压器调压变压器是电力系统中最重要的调压设备,主要分为有载调压和无载调压两种方式。
有载调压是指变压器在运行状态下进行电压调整,可以通过改变变压器分接头位置来实现。
这种方式可以在短时间内完成电压调整,且不会对负荷造成影响。
无载调压是指变压器在停电状态下进行电压调整,通常需要将变压器退出运行,然后改变分接头位置,再进行重新投运。
这种方式操作简单,但需要停电进行,会对用户造成一定的影响。
二、串联电容补偿调压串联电容补偿调压是指在电力系统中串联电容器的调压方式。
通过在电网上串联电容器,改变电网的电气特性,从而达到调整电压的目的。
这种方式具有调压效果明显、技术成熟、维护方便等优点,但同时也存在一定的缺点,如容量较大、易受谐波影响等。
在应用中需要结合实际情况进行考虑,合理配置电容器和电压控制装置。
三、自动调压装置自动调压装置是一种基于现代控制技术的电压调整装置,可以根据电力系统的电压波动情况自动调整电压。
这种装置通常由传感器、控制器和执行机构等组成,能够快速响应电压波动,提高电压的稳定性。
但同时,自动调压装置也存在一定的缺点,如成本较高、需要专业维护等。
四、改变电力系统的运行方式改变电力系统的运行方式也是常见的调压措施之一。
通过改变电力系统的接线方式、运行参数等,可以调整系统的电压水平。
例如,在电力系统中增加无功补偿装置、调整发电机组的出力等,都可以达到调整电压的目的。
这种方式适用于电力系统整体电压水平的调整,但需要综合考虑电力系统的安全性和经济性等因素。
五、调整负载的运行特性调整负载的运行特性也是调压措施之一。
通过改变负载的功率因数、运行方式和控制方式等,可以调整电力系统的电压水平。
主变压器分接头、调压方式及调压范围的选择(1)分接头设置原则在高压绕组或中压绕组上,而不是在低压绕组上;尽量在星形联结绕组上,而不是在三角形联结的绕组上(如变压器为Dyn联结时,可在D联结绕组上设分接头);在网络电压变化最大的绕组上。
(2)调压方式的选用原则1)无调压变压器一般用于发电机升高变压器和电压变化较小且另有其他调压手段的场所。
2)无励磁调压变压器一般用于电压及频率波动范围较小的场所。
3)有载调压变压器一般用于电压波动范围较大,且电压变化频繁的场所。
4) 在满足运行要求的前提下,能用无调压的尽量不用无励磁调压;能用无励磁调压的尽量不用有载调压;无励磁分接开关应尽量减少分接数目,可根据电压变动范围只设最大、最小和额定分接。
5) 自耦变压器采用公共绕组调压时,应验算第三绕组电压波动不超过允许值。
在调压范围大、第三绕组电压不允许波动范围大时,推荐使用中压侧线端调压。
对于特高电压变压器可以采用低压补偿方式,补偿低压绕组电压。
6) 并联运行时,调压绕组分接头区域及调压方式应相同。
7)发电机升高变压器,一般可选用无励磁调压型。
330kV、500kV级升高变压器,经调压计算论证可行时,可采用不设分接头的变压器。
8)220kV及以上的降压变压器,仅在电网电压可能有较大变化的情况下,采用有载调压方式,一般不宜采用。
当电力系统运行确有需要时,在降压变电站可装设单独的调压变压器或串联变压器。
330kV、500kV级降压变压器宜选用无磁励调压型,经调压计算论证确有必要且技术经济合理时,可选用有载调压。
9) 110kV及以下的变压器,宜考虑至少有一级电压的变压器采用有载调压方式。
10)接于出力变化大的发电厂的主变压器,或接于时而为送端、时而为受端母线上的发电厂联络变压器,一般采用有载调压方式。
发电厂的联络变压器,经调压计算论证有必要时,可选用有载调压型。
11)直接向10kV配电网供电的降压变压器,应选用有载调压型。
变压器的正常运行规定2.1.1变压器在额定使用条件下,可长期按额定容量运行。
2.1.2无载调压变压器在额定电压±5%范围内,改变抽头位置运行时,其额定容量不变。
2.1.3变压器的外加一次电压,一般情况不得超过相应分接头电压的5%,如果电压升高不超过5%,则其额定容量不变。
2.2变压器的运行温度规定2.2.1自然油循环风冷变压器上层油温不得超过95℃,正常情况下,为了不使油质劣化太快,上层油温不宜经常超过85℃,上层油温升不许超过55℃。
2.2.2自然油循环风冷变压器在风扇停止运行时,可带额定容量的66.7%,如果上层油温升超过55℃,必须启动风扇。
2.2.3强油导向风冷却变压器,当环境温度在40℃及以下时,上层油温不宜经常超过75℃,最高不得超过85℃,温升最高不得超过45℃。
2.2.4干式变压器线圈外表温度:H级绝缘水平的温升不得超过125℃,最高允许温度不超过155℃。
2.3变压器绝缘电阻规定2.3.1主变和高厂变停用不超过三天,厂用低压变压器停用不超过七天,在投运前无影响绝缘异状时可不测绝缘电阻,但经过检修的变压器或新安装的变压器,在送电前必须测定其绝缘电阻,并应将时间、天气、油温及绝缘电阻记录在绝缘测定记录簿上。
2.3.2对发电机与变压器不可分开的接线,如采用封闭母线或发变组间无隔离开关,可于发电机绝缘一起测量,测量接果不符合规定要求时,可将主变压器与发电机分开后再分别进行测量,查出原因并恢复正常后,方可投运。
2.3.3对线圈运行电压在500V以下者应使500V摇表;对线圈运行电压在500V以上者应使2500V摇表。
2.3.4测量变压器绝缘电阻的前、后均应将被测设备对地放电,再分别摇测各侧相对地及线圈间的绝缘阻和吸收比,中性点接地的变压器,测量前应将中性点刀闸拉开。
2.3.5变压器绝缘电阻的允许值。
2.3.5.1线圈绝缘电阻允许值不予规定,但应大于1MΩ/kV。
2.3.5.2同一温度下测R60″的绝缘电阻值,此次测得值不得低于前次测得值的70%。
500 kV有载和无载调压变压器并列运行问题的探讨席云华;林立波;朱熙樵;邱涌【摘要】2012年广州电网一座500 kV变电站由于其有载调压主变压器 W相故障被迫退运,为保证对用户的安全可靠供电,拟采用现有一组无载调压主变压器替换故障变压器。
根据变电站变压器技术参数,对余下正常的一台有载调压主变压器与拟采用的无载调压主变压器并列运行问题进行分析,给出了不同参数、型式的2台变压器并列运行的条件和最终推荐运行的匹配档位;对两种不同档位组合下2台变压器的负荷分配进行计算,结果表明2台变压器并列运行是可行的。
%In 2012,one 500 kV substation of Guangzhou power grid was forced to withdraw for reason of W phase failure of its on-load tap changing main transformer. In order to ensure safe and reliable power supply to customers,it was planning to use a set of no-load tap changing main transformers to replace faulted transformers. According to technical parameters of the transformer,this paper analyzes parallel operation of the rest of normal on-load tap changing main transformer and the no-load tap changing transformers proposed. In addition,conditions and matching tap positions finally recommended for parallel operation of the two transformers of different parameters and types were proposed. Load distribution of the two transformers with combination modes of two different tap positions was calculated and the result proves feasibility of parallel operation of these two transformers.【期刊名称】《广东电力》【年(卷),期】2015(000)003【总页数】5页(P35-38,60)【关键词】有载调压主变压器;无载调压主变压器;并列运行;循环功率;过励磁【作者】席云华;林立波;朱熙樵;邱涌【作者单位】广州电力设计院,广东广州510610;广州供电局有限公司,广东广州510620;中南电力设计院,湖北武汉430071;广州电力设计院,广东广州510610【正文语种】中文【中图分类】TM4232012年9月7日13时45分,广州某500 kV变电站3号有载调压主变压器(以下简称“有载主变”)W相设备内部故障,爆炸起火,设备被迫停运。
变压器是供配电系统中重要的电气设备,将某一电压值的电能转变为另一电压值的电能,实现电能在不同电压等级之间进行转换,以利于电能的合理输送、分配和使用。
变压器是根据电磁感应原理制成的,由一个用硅钢片(或矽钢片)叠成的铁芯和绕在铁芯上的两组(或两组以上)线圈构成。
当将变压器的一次线圈接到交流电源上时,铁芯中就会产生交变的磁场,由于二次线圈绕在同一铁芯上,必然产生同频率的感应电动势。
根据电磁感应定律,设主磁通按正弦规律变化,Φ=Φm sin ωt 则感应电动势:e=-N d Φdt=-ωN Φm cos ωt =E m sin(ωt -90°)感应电动势的有效值为:E =E m 2√=ωN Φm2√=4.44fN Φm可见,变压器线圈中的电压与其匝数有关,匝数越多,电压就越高。
一次线圈与二次线圈电压比等于其匝数比,变压器就是通过改变一、二次绕组的匝数,把一种电压转变为另一种电压。
变压器在运行过程中,切除或增加一部分绕组的线匝,以改变绕组的匝数,从而可以实现电压的调节。
通常把高压绕组引出若干个抽头,这些抽头叫作分接头,当用分接开关切换到不同的抽头时,便接入了不同的匝数,保证供给稳定的电压或调节负载电流。
变压器就是通过改变变压器原、副边绕组的匝数比,即变比K 来达到调节电压的目的,它有两种形式。
1无载调压变压器二次侧不带负载,一次侧也与电网断开(无电源励磁),并做好安全技术措施的调压,称为无载调压。
在变压器高压侧的三相绕组中,根据不同匝数引出几个抽头。
这些抽头按一定接线方式接在分接开关上,开关中心有一个会转动的触头,如图1。
当变压器需调压时,改变分接开关的位置,即转动触头改变线圈匝数,也就是改变了变压器的变比。
我国常用的配电变压器变比是10/0.4KV,在其高压绕组上有三个调压位置(Ⅰ、Ⅱ、Ⅲ)。
中间位置为额定电压UN,Ⅰ位置为+5%UN,Ⅲ位置为-5%UN。
即Ⅰ位置变比10.5/0.4kV,Ⅱ位置变比10/0.4kV,Ⅲ位置变比9.5/0.4kV。
电气工程知识:无载调压变压器的调压方法有什么常用无载调压变压器一次电压为10千伏,二次输出电压为0.4千伏。
配电变压器分接开关的I挡位置为10.5千伏,II挡位置为10千伏,III挡位置为9.5千伏,一般应在II挡位置。
变压器分接头一般在高压侧抽出,高压绕组的抽头均接在分接开关上。
分接开关切换时,通常用旋转手柄来变更分接头的连接位置,以达到调压的目的。
旋转手柄装在变压器的箱盖上,在切换时,变压器必须短时停电。
调节分接开关的具体操作步骤:1、先停电。
断开配电变压器低压侧负荷后,用绝缘棒拉开高压侧跌落式熔断器,然后做好必要的安全措施。
2、拧开变压器上的分接开关保护盖,将定位销置于空挡位置。
3、调节挡位时,应根据输出电压高低,调节分接开关到相应位置,调节分接开关的基本原则是:当变压器输出电压低于允许值时,把分接开关位置由I挡调到II挡,或由II挡调整到III挡;当变压器输出电压高于允许值时,把分接开关位置由III挡调到II挡,或II挡调整到I档。
4、当变压器分接头位置改变以后,必须用欧姆表或测量用电桥检查回路的完整性和三相电阻的一致性;因为分接头开关的接触部分在运行中可能被烧伤,长期未用的分接头也可能产生氧化膜等,这就会造成切换分接头后接触不良的现象,所以必须测量接触电阻,从测量结果中可以判断三相电阻是否平衡;若不平衡,其差值不得超过三相平均值的2%,并参考二次测量数据,否则运行后,动静触头会因接触不好而发热,甚至放电,损坏变压器。
若多次切换后,三相电阻仍不平衡,一般可能是以下4种原因:1、分接开关接触不良,如接点烧伤,不清洁,电镀层脱落,弹簧压力不够;2、分接开关引出线焊接不良或多股导线有部分未焊好或断股;3、三角形接线一相断线,这样,未断线的两相电阻值为正常值的1.5倍,断线相的电阻值为正常值的3倍;4.变压器套管的导电杆与引线接触不良。
两台参数不完全一致的500kV变压器并列运行分析摘要:变压器并联运行是增强供电灵活性、提高供电可靠性的一种很有效的手段。
为满足并联运行条件应在设计阶段按GB/T 17468-2008《电力变压器选用导则》的要求选择主变压器。
但在实际工作中常遇到不能完全满足导则要求而需并联运行的情况,则应具体进行环流、负荷分配方面的计算,并权衡并联运行对主变设备的不利和运行上的好处,决定是否实施并联运行,或采取进一步的更换改造变压器的措施。
本文对500kV某变电站两台主变在不同档位下进行了详细的分析讨论,验证了其并列运行的具体条件,为同类变电站的变压器并列运行提供一定的借鉴。
关键词:无载调压变压器,并列运行;阻抗电压;电压比1 引言500kV某变电站一期工程选择额定电压变比为525/230±2×2.5%/36kV的#1主变压器。
二期建设时,选择额定电压变比为515/230±2×2.5%/36kV的#2主变压器。
导致扩建#2主变压器的额定电压变比与#1主变压器的额定电压变比不一致。
众所周知,两台变压器并列运行电压比相等是重要的条件之一,否则会在两台主变之间产生电压差,由此电压差产生的差流再与变压器的正常运行电流叠加,可能导致变压器过负荷,造成绝缘破坏、绕组烧毁等事故。
那两台接线组别相同、容量相等、阻抗电压百分数相近,但额定档位电压比不等的变压器需要并列时,应该如何计算分析,达到并列运行最优化的目的呢?我们以两台主变实际并列运行的计算分析为例来介绍。
2 并列运行变压器情况两台变压器的主要参数见表1。
从表中可知,两台变压器接线组别相同,容量相等,阻抗电压百分数相近,在允许范围之内。
唯一的区别在于电压组合:两台主变中压侧额定电压均为230kV ,正负5档,每档级差2.5%;低压侧额定电压都一样。
由于高压侧额定电压不同,中压侧每档级差相同,造成两台主变在同档位的电压比不同。
表1 两台主变参数项目#1主变#2主变额定容量/MVA750/750/240750/750/24额定电压/kV联结组别YN ,Yn0,d11YN ,Yn0,d11阻抗电压14.8314.6047.5746.4930.5130.41空载损耗(kW)172.6 150.7空载电流0.0330.032I0(%)正常方式下,500kV变电站500kV和220kV侧均并列运行,35kV侧不带负荷,分列运行。
变压器的调压功能如何实现在我们的日常生活和工业生产中,电是不可或缺的能源。
而变压器作为电力系统中至关重要的设备,其调压功能对于保障电力的稳定供应和设备的正常运行起着关键作用。
那么,变压器是如何实现调压这一重要功能的呢?要理解变压器的调压功能,首先得明白变压器的工作原理。
简单来说,变压器是通过电磁感应原理来改变交流电压的装置。
它由铁芯和绕在铁芯上的两个或多个绕组组成。
其中,与电源相连的绕组称为初级绕组,与负载相连的绕组称为次级绕组。
当交流电源施加在初级绕组上时,会产生交变的磁通。
这个磁通会穿过铁芯,并在次级绕组中感应出电动势。
根据电磁感应定律,次级绕组的电压与初级绕组的电压之比等于它们的匝数之比。
这就是变压器能够改变电压的基本原理。
而实现调压功能,常见的方法主要有两种:无励磁调压和有载调压。
无励磁调压,也称为无载调压,是在变压器断电、没有励磁电流的情况下进行调压。
这种调压方式通常是通过改变变压器绕组的连接方式来实现的。
比如,通过切换分接开关,改变绕组的匝数,从而改变电压比,达到调压的目的。
无励磁调压的优点是结构简单、成本较低。
但它的缺点也很明显,由于需要在停电状态下进行操作,所以会影响供电的连续性,不太适用于对供电可靠性要求较高的场合。
有载调压则是在变压器带负载运行的情况下,通过切换分接开关来改变绕组的匝数,从而实现电压的调节。
这种调压方式能够在不断电的情况下进行,有效地保证了供电的连续性和稳定性。
有载调压装置通常由切换开关、选择开关、限流电阻等组成。
切换开关负责在不同的分接头之间进行切换,选择开关用于选择合适的分接头,限流电阻则用于限制切换过程中的电流,保护设备。
在有载调压过程中,需要保证切换过程的平稳和快速,以减少对电网和负载的影响。
为了实现这一点,有载调压装置通常采用了一些先进的技术和控制策略,比如电子控制、机械连锁等。
除了上述两种主要的调压方式外,还有一些其他的调压方法和技术在特定的场合得到应用。
无载调压变压器并列运行时调压方法的改进
【摘要】并列运行无载调压变压器的电压调节,在操作上将导致全站失电,影响负荷运行。
通过环流计算,控制负荷,可以做到不停电调节电压,保证重要负荷的正常供电
【关键词】无载调压变压器并列运行电压调节环流计算
中图分类号:tm4文献标识码: a 文章编号:
电力系统电压受运行方式、线路阻抗及负荷变化等因素的影响,偏离了额定电压。
为保证各种电气设备处于最佳工作状态下运行,需要调整变压器的变压比和电压分接头,以保证系统电压符合标准。
变压器调压装置的分类。
变压器分接开关,也称变压器调压装置,分为无载分接开关和有载分接开关两类。
①无载分接开关不具备带负载转换档位的能力,故调档时必须使变压器停电,在变压器无负载、无电压时才许可操作。
②有载分接开关可以在变压器运行时带负荷切换档位调解变压器的电压。
因为有载分接开关在调档过程中,不存在短时断开过程,经过一个过渡电阻过渡,从一个档转换至另一个档位,从而也就不存在负荷电流断开的拉弧过程。
我单位5座变电站变压器都采用无载调压装置。
1、并列运行无载调压变压器调压时存在的问题
无载调压分接开关在调压操作时,必须逐台停电进行,首先将一台变压器停电转检修,另一台主变运行带全站负荷。
检修人员执行
调节分接开关作业完毕,在送变压器时,两台主变变比不同,一台主变位于n档,另一台位于n±m档。
无载调压范围一般为额定电压的±5%,分为3、5、7、9级,每级为额定电压的3.3%、2%、1.4%、1.1%,相应每档变比差值3.3%、2%、1.4%、1.1%。
调压后一台主变位于n档,另一台位于n±m档,即便只调1档(m = 1),两台主变并列运行其差值最小为1.1%,
根据电力相关规程规定,变压器并列运行需要并且必须满足以下四个条件:
接线组别相同;
变比差值不得超过±0.5%;
短路电压值不得超过±10%;
两台变压器容量比不宜超过3:1。
此时,两台变压器违反了并列运行条件第二条:变比差值不得超过±0.5%。
危害分析:如果变压器变比不同,其二次电压大小不等、在二次绕组中会产生环流、这个环流不仅占据变压器容量,还将增加变压器损耗,使变压器输出能量降低,变比相差过大,将会破坏变压器的正常运行,导致保护动作。
按照规程要求,由于两台主变档位不同,不能并列运行,这样将造成全站短时间停电。
操作时,需要将运行主变先停电,再送调压变压器,这将导致全站短时间(根据变电站规模不同,约5-10分钟)失电。
一直以来,我单位五座变电站实施调节主变分接头调压时,按照规程规定,都会短时间全站失电,首先对所带负荷造成较大影响,不能正常连续运行,其次由于全站断路器需要全部操作一遍,容易引发开关、直流电源等次生故障。
2、问题的分析计算
规程规定的变压器并列运行指的是长时间的运行,调压时的主变并列是短时间的,时长大约在1-2分钟之间,并非长期并列运行。
2.1 不同档位变压器短时并列条件
由于主变内部阻抗的存在,该环流值可以计算,并控制在设备容许范围内。
变压器具备过负荷能力,可以短时间超过额定容量运行,同时考虑变压器的过负荷保护设置,当环流值符合以下条件时,对变压器没有损害,变压器可以并列:
ic + if < igf (1)
上式中:ic为环流值,if为负荷电流,igf为主变过负荷电流。
负荷电流:在停一台主变前,需要压负荷,将全站负荷控制在一台主变容量范围内,即if≤in。
调压完成后,主变并列时,两台主变平均分配负荷电流,单台主变的负荷电流if≤0.5in(2)。
主变过负荷电流计算:
igf =(kk/kb)in = (1.2/0.85)in = 1.41in(3)
将(2)(3)式代入(1)式,得到下式
环流值ic < igf–if = 1.41in–0.5in = 0.91in
ic <0.91in
即环流值小于0.91倍的主变额定电流值,两台变压器即可并列。
2.2变比不同的变压器并列时二次环流的计算
由于两台变压器原边电压相等,电压比不相等,副边绕组中的感应电势也就不相等,便出现了电势差△e 。
在△e的作用下,副边绕组内便出现了循环电流ic。
当两台变压器的额定容量相等时,即sni=snii。
循环电流为:
ic=△e/(zdi+zdii) (1)
式中zdi--表示1#变压器的内部阻抗;zdii--表示2#变压器的内部阻抗
变压器铭牌参数阻抗电压uzk
uzk=(zd/zn)100=( zd/un/1.732in)100(2)
式中zd--变压器的内部阻抗;zn--变压器的额定阻抗;un--变压器的额定电压;in--变压器的额定电流
如果zd用阻抗电压uzk表示,则由(2)式变换为:
zd=uzkun/(100*1.732in) (3)
将(3)式代入(1)式,得到下式
ic=△e/( uzkiun/(100*1.732in)+ uzkiiun/(100*1.732in))
=100*1.732in△e/( uzki+uzkii)un (4)
如果△e用额定电压un表示时,则
△e=△f* un (4)
式中f--表示两台变压器的档位差
将(5)式代入(4)式,得到下式
ic=100*1.732in △f* un /( uzki+uzkii)un
=(100*1.732△f /( uzki+uzkii)) in
2.3实例计算
以商一变电站为例,两台主变型号是s7—6300/35,35kv侧额定电流104a,6kv侧额定电流577a,阻抗电压为7.33%,7.32%。
三个档位为36750,35000,33250,档位差为5%。
假设两台主变档位都在ii档,现在需将档位调至i档,则不同档位并列时产生的环流为:
ic=(100*1.732△f /( uzki+uzkii)) in
=(100*1.732*0.05 /( 7.33+7.32)) 577
=341.1a
判别标准:0.91in = 0.91*577 = 525.07a
ic<0.91in满足判别标准要求
2012年10月22日,在商一变电站进行了试验,取得环流值与计算值基本相符,两台变压器并列成功。
3、需要注意的问题:
1、主变停电前应控制负荷,总负荷小于一台变压器容量,以防主变过负荷。
2、并列前,应将两台变压器的差动保护解除,防止低压侧环流导致差动保护误动,造成甩负荷。
3、如果要调整的电压幅值大于一次可调电压幅值,可以采取两步走的办法,调压两次,绝不可以一步到位,造成主变受损。
