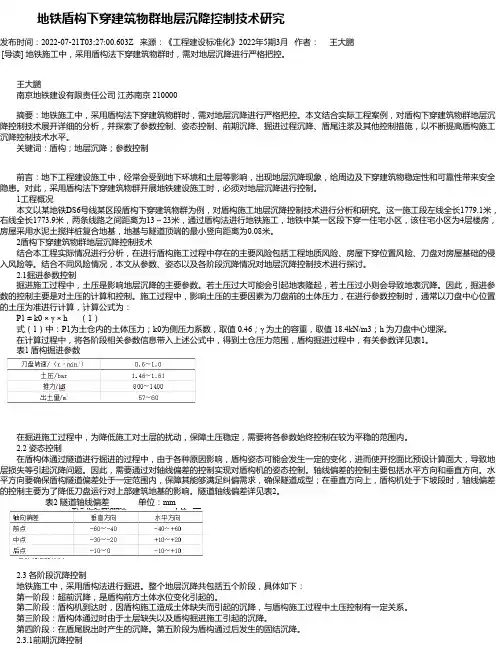

地铁盾构下穿建筑物群地层沉降控制技术研究发布时间：2022-07-21T03:27:00.603Z 来源：《工程建设标准化》2022年5期3月作者：王大鹏[导读] 地铁施工中，采用盾构法下穿建筑物群时，需对地层沉降进行严格把控。

王大鹏南京地铁建设有限责任公司江苏南京 210000摘要：地铁施工中，采用盾构法下穿建筑物群时，需对地层沉降进行严格把控。

本文结合实际工程案例，对盾构下穿建筑物群地层沉降控制技术展开详细的分析，并探索了参数控制、姿态控制、前期沉降、掘进过程沉降、盾尾注浆及其他控制措施，以不断提高盾构施工沉降控制技术水平。

关键词：盾构；地层沉降；参数控制前言：地下工程建设施工中，经常会受到地下环境和土层等影响，出现地层沉降现象，给周边及下穿建筑物稳定性和可靠性带来安全隐患。

对此，采用盾构法下穿建筑物群开展地铁建设施工时，必须对地层沉降进行控制。

1工程概况本文以某地铁DS6号线某区段盾构下穿建筑物群为例，对盾构施工地层沉降控制技术进行分析和研究。

这一施工段左线全长1779.1米，右线全长1773.9米，两条线路之间距离为13～23米，通过盾构法进行地铁施工，地铁中某一区段下穿一住宅小区，该住宅小区为4层楼房，房屋采用水泥土搅拌桩复合地基，地基与隧道顶端的最小竖向距离为0.08米。

2盾构下穿建筑物群地层沉降控制技术结合本工程实际情况进行分析，在进行盾构施工过程中存在的主要风险包括工程地质风险、房屋下穿位置风险、刀盘对房屋基础的侵入风险等。

结合不同风险情况，本文从参数、姿态以及各阶段沉降情况对地层沉降控制技术进行探讨。

2.1掘进参数控制掘进施工过程中，土压是影响地层沉降的主要参数。

若土压过大可能会引起地表隆起，若土压过小则会导致地表沉降。

因此，掘进参数的控制主要是对土压的计算和控制。

施工过程中，影响土压的主要因素为刀盘前的土体压力，在进行参数控制时，通常以刀盘中心位置的土压为准进行计算，计算公式为：P1 = k0 × γ × h （1）式（1）中：P1为土仓内的土体压力；k0为侧压力系数，取值 0.46；γ 为土的容重，取值 18.4kN/m3；h 为刀盘中心埋深。

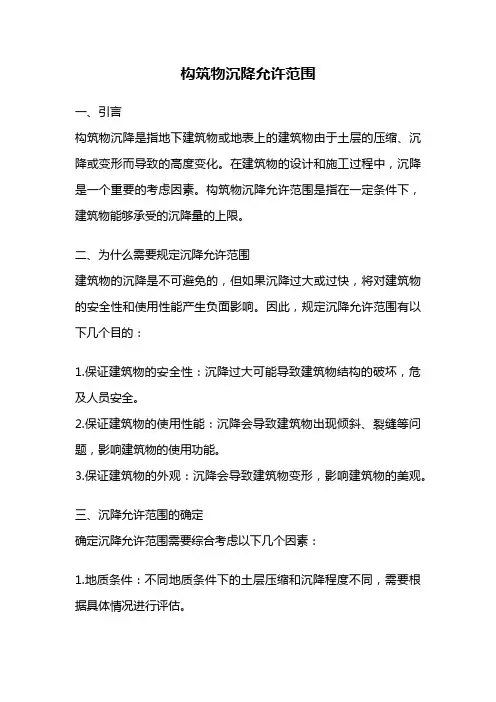

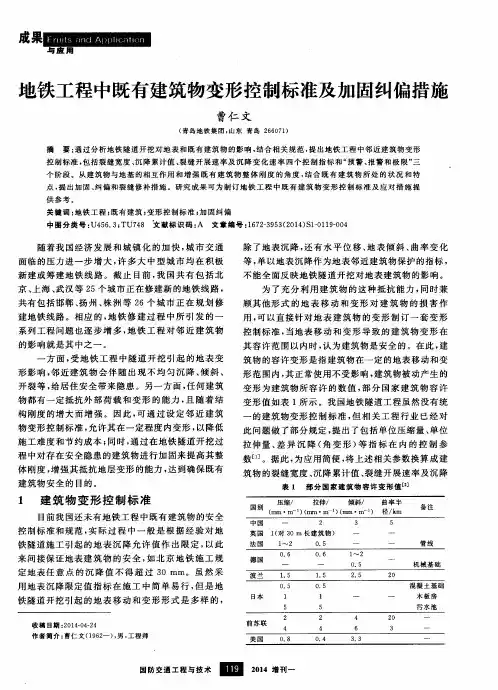

构筑物沉降允许范围一、引言构筑物沉降是指地下建筑物或地表上的建筑物由于土层的压缩、沉降或变形而导致的高度变化。

在建筑物的设计和施工过程中，沉降是一个重要的考虑因素。

构筑物沉降允许范围是指在一定条件下，建筑物能够承受的沉降量的上限。

二、为什么需要规定沉降允许范围建筑物的沉降是不可避免的，但如果沉降过大或过快，将对建筑物的安全性和使用性能产生负面影响。

因此，规定沉降允许范围有以下几个目的：1.保证建筑物的安全性：沉降过大可能导致建筑物结构的破坏，危及人员安全。

2.保证建筑物的使用性能：沉降会导致建筑物出现倾斜、裂缝等问题，影响建筑物的使用功能。

3.保证建筑物的外观：沉降会导致建筑物变形，影响建筑物的美观。

三、沉降允许范围的确定确定沉降允许范围需要综合考虑以下几个因素：1.地质条件：不同地质条件下的土层压缩和沉降程度不同，需要根据具体情况进行评估。

2.建筑物类型：不同类型的建筑物对沉降的容忍度不同，需要根据建筑物的用途和结构特点进行考虑。

3.建筑物周围环境：建筑物周围的地下管线、道路等设施也会对沉降允许范围的确定产生影响。

4.法律法规和标准：不同国家和地区对于建筑物沉降允许范围的规定可能存在差异，需要遵守当地的法律法规和标准。

根据经验和实践，一般情况下，建筑物的沉降允许范围可分为以下几个等级：1.严格限制：适用于对沉降非常敏感的建筑物，如高层建筑、大型桥梁等。

沉降允许范围一般在毫米级别，需要进行精细的监测和控制。

2.限制：适用于对沉降较为敏感的建筑物，如地铁隧道、地下管线等。

沉降允许范围一般在厘米级别，需要进行监测和控制。

3.一般限制：适用于对沉降有一定容忍度的建筑物，如住宅楼、办公楼等。

沉降允许范围一般在数厘米到十厘米之间。

4.宽松限制：适用于对沉降容忍度较高的建筑物，如工业厂房、仓库等。

沉降允许范围一般在数十厘米到数米之间。

四、沉降监测和控制为了确保建筑物的安全和稳定，沉降监测和控制是必不可少的。

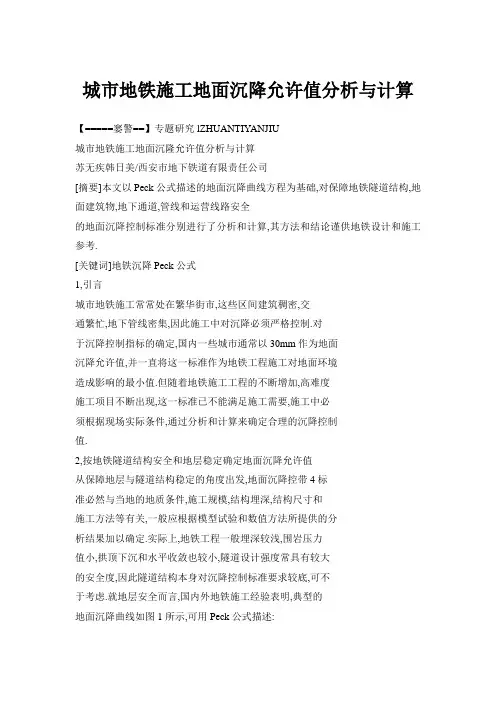

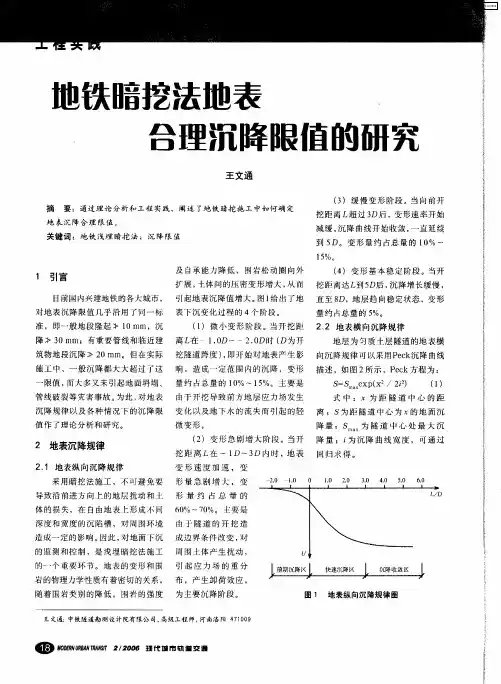

城市地铁施工地面沉降允许值分析与计算【=====窭警==】专题研究lZHUANTIYANJIU城市地铁施工地面沉隆允许值分析与计算苏无疾韩日美/西安市地下铁道有限责任公司[摘要]本文以Peck公式描述的地面沉降曲线方程为基础,对保障地铁隧道结构,地面建筑物,地下通道,管线和运营线路安全的地面沉降控制标准分别进行了分析和计算,其方法和结论谨供地铁设计和施工参考.[关键词]地铁沉降Peck公式1,引言城市地铁施工常常处在繁华街市,这些区间建筑稠密,交通繁忙,地下管线密集,因此施工中对沉降必须严格控制.对于沉降控制指标的确定,国内一些城市通常以30mm作为地面沉降允许值,并一直将这一标准作为地铁工程施工对地面环境造成影响的最小值.但随着地铁施工工程的不断增加,高难度施工项目不断出现,这一标准已不能满足施工需要,施工中必须根据现场实际条件,通过分析和计算来确定合理的沉降控制值.2,按地铁隧道结构安全和地层稳定确定地面沉降允许值从保障地层与隧道结构稳定的角度出发,地面沉降控带4标准必然与当地的地质条件,施工规模,结构埋深,结构尺寸和施工方法等有关,一般应根据模型试验和数值方法所提供的分析结果加以确定.实际上,地铁工程一般埋深较浅,围岩压力值小,拱顶下沉和水平收敛也较小,隧道设计强度常具有较大的安全度,因此隧道结构本身对沉降控制标准要求较底,可不于考虑.就地层安全而言,国内外地铁施工经验表明,典型的地面沉降曲线如图1所示,可用Peck公式描述:S=Smexp(一/2i)(1)式中:为距隧道中心线的距离,m;S为距隧道中心线为x的地表沉降量,m;为隧道中心线处最大沉降量,m;为变曲点距隧道中线的距离,/11.i可由下列经验公式计算:(2)图1Peck模型中地面沉降横向正态分布图当隧道埋深小于34m时,对于黏性土地层,不同深度处沉降槽曲线规律可用经验公式计算:fi一0.43Z(3)式中,为管线水平面上沉降槽宽度系数,in;为从地表至管线轴线的深度,m.对Peck公式求导可得沉降曲线的最大斜率(发生在X=l处):=0.61S (4)如假设地层的极限剪应变y与叩相等,则,===0.61S~于是j:(5)(6)6.谐波失真音频非线性失真是指被测信号中各次谐波的总有效值电压与被测信号中基波的有效值电压的比值.测试条件及方法:发射机和测试仪之间的"预加重"有无要保持一致,测量时为自动测量.女≤湃|鹫≮#誊簟潆《|警l嚣J冒餐II簟嚣黪《露≯蒋辫鬻誊纂器嚣爨≯雾|饕簿i雾曩螽雾黪g埘艄荔j量i羹l鬣甏;≤翟I?_—i镛0_|露哆掰I#辨嵌皿》黟||#_慨;÷—黼翻谐波失真测试界面结果对比:甲级指标为<1%所测指标为O.19%7.信噪比信噪比是指信号电平与噪声电平之比S/N=20logUs/UUs,U分别为有用的信号电平与噪声电平,信噪比直接影响音质的好坏,所以在测试时要高度重视.测试条件及方法:(1)发射机和测试仪器必须带"去加重"进行测试,因为发射机的有去加重就是为了提高其自身的信噪比,所以测试仪也是要带有去加重.(2)在通道内只送lkHz信号,达到75kHz频偏.(3)测试时要断开发射机的音频输人.(4)测试仪与发射机要有良好的接地连接,还要关闭附近的计算机和用电设备.信噪比测试界面结果对比:甲级标准为S/N≥58dB,测试结果为60dB以上就是调频发射机几大指标的测试方法,测试仪器可能有所不同,但方法与测试条件是一样的,希望能为大家测试发射机带来一些参考.78科学时代?2011年第09期式中,【fJ为地层抗剪强度,G为地层剪切模量.式(6)即为从隧道施T本身的安全稳定性推求的地面沉降最大允许值.3,按地面建筑物安全稳定确定地面沉降允许值地面建筑物对地面沉降的控制要求,按《建筑物地基基础设计规范》(GBJ7—89)规定,砌体承重结构基础的局部倾斜在2‰～3%.以内,多层及高层建筑物基础根据建筑物高度控制在1.5%.～4%.以内.下面就从既有建筑物的容许倾斜率来分析计算地铁隧道施工地面沉降的容许值.一Z\LI图2隧道施工沉降对地面建筑物影响不恿如图2所示,地铁隧道施工时,在隧道两侧存在着破裂面,假定破裂面以外不产生地面沉降,则建筑物的倾斜率可按下式推算:=D+2(+h)/tanf450+等l(7),,:/2(8)式中,H为隧道上方覆土厚度,h.为隧道洞高,D为隧道洞径,A为隧道开挖影响到的横截面宽度,建筑物不均匀沉降由式(1)可得::exp-1,212iz)一exp(-(A/2)12iz)](9)通常位于隧道边墙所在的铅直线上,即i=m2,当建筑物不均匀沉降等于最大允许值时,地面沉降最大容许值为: S:f~l/[exp(-2ll2/D)-exp(-A/2D.)](10)此时建筑物的容许倾斜率:】-(f_f1):△f_『1](11)则:,,]=川A—f1](12)二/用允许斜率表示的地面沉降允许值即为::_fl1xp(-2f1/D.)一exp(_A2/2D)](13)4,按既有通道安全稳定确定地面沉降允许值地铁隧道施工下穿既有人行通道等条形建筑物时,使既有结构沿纵向产生不均匀沉降,超过既有结构允许差异沉降极限值时,变会引起既有结构纵向破坏,对此可用既有结构的极限伸长值和抗拉强度作为不均匀下沉中容许坡度值的判断依据, 采用极限纵坡法进行计算.…^'●-●●●●●.…●……………………'…～..-…:…曼………………I.b.图3隧道施工沉降对既有通道影响示意图如图3所示,通道的不均匀沉降坡度为:m=m/b(14)通道所能承受的最大不均匀沉降坡度称为极限坡度,其大小取决于通道的强度和弹性模量,一般用下式计算:——m]=1『I譬+1I一1(15)式中,为通道所用混凝土等材料抗拉强度设计值,E为相应的弹性模量.假定通道变形与地层沉降同步,则通道的变形可用Peck公式来分析,即:m=Sp,b=f(当X=f时沉降槽曲线斜率最大),则:m￡=Spm"/i≤tmJ(16)则:S≤卜i(17)…即为通道最大沉降控制值.SmxtmLJi'/(18)5,按地下管线安全使用确定地面沉降允许值隧道下穿污水管,雨水管,上水管,热力管及煤气,天然气等地下管线施工时,对沉降的控制标准尤为严格,特别是修筑年代已久的污水管线,长期渗水使周围地层条件严重恶化, 地铁施工中多次出现污水管断裂造成路面塌陷等严重工程事故,已经引起了大家高度重视.地下管线根据接头形式可分为刚性接头和柔性接头,前者可按照通道等条形构筑物的情况来计算,后者主要根据管段之间的接缝伸缩强度计算.～～一一～—～～～二一二—一一△图4隧道施.沉降对既有管线影响示意图如图4所示,当管道与隧道正交时,直径为D的管段在曲率最大处接缝的张开值达到最大,其值为A=DL/R=,(19)式中:△为管道接头缝张开值;R…管段平面上沉降曲线的最小曲率半径;L为管节长度.由Peek公式S曲线图不难看,管段平面上沉降曲线的最小曲率半径位于X=0处,其值:…i一(20)带人上式得:^2S=(21)当管道接口的张开量达到极限值『△1时,则有:一j:(22)相应的地表允许沉降量为:】=(23)从上式可以看出,该条件下地表允许沉降随管道埋置深度的增加而减小,并同时随管径的增大而减小,因此在制定相应科学时代?2011年第o9期79[===专题研究lZHUANTIYANJIU电缆线路远程无线核相装置完整尹元亚潘天云戴刚/安徽省电力公司芜湖供电公司[摘要]为了有效解决运行中电缆线路的核相和验电的问题,应用无线数字信号对比技术解决电缆带电情况下的远程核相问题.[关键词]电缆线路无线核相1,引言随着城市发展及亮化_T程要求的不断提高,对城市配网发展的要求也越来越高,为了积极配合城市发展的需求,配电网建设步伐不断加快.中压配电网形式多样,设备选型与科技投入力度加大.目前,市区配网10kV架空线路均下地采用电缆线路,对老线路的绝缘化改造也正在加紧进行.随着这些电缆线路的不断投入运行,一方面解决了较为突出的线树矛盾,提高了中压供电可靠率及外破事故的发生,另一方面也带来了新的矛盾和问题,集中反映在由此产生了电缆环网线路核相和验电困难的问题.为此我们研发了电缆线路远程无线核相装置.2,现状在两变电所之间全电缆线路环网改接工作中,由于电缆线路处在全绝缘全屏蔽的状况下,现有核相装置无法满足电缆线路的核相要求.使停电工作时间延长,给企业形象造成了负面影响.现应用无线信号采样对比来解决这个问题是非常好的方法.3,电缆远程核相方案在电缆线路负荷改接等工作中,要求两个变电所及用户的三相交流电源的相序相位与需保持一致,这是保证供电质量的必要条件之一,传统核相方法已无法满足现有的核相需求,电缆远程核相技术急需得到发展应用.通过总结经验和学习研制出如下方案:电缆远程核相方案结构框图:区4,电缆远程核相硬件远程核相仪分为两部分:核相发起端和核相判断端.核相发起端由电压波形整形电路,核相发起模块和数传电台组成. 电压波形整形电路把三相电压波形信号都整形为50Hz方波信号.核相发起模块,选取其中一相的方波信号的上升沿为触发信号,用数传电台输出触发信号(每20ms会出现一次触发信号),经过延时时间tl后(该延时值由电台的性能参数决定).核相判断端的数传电台收到该触发信号,核相判断模块对该触发信号再做t2延时.tl+t2满足20ms的整数倍,保证接收到的信号与原始信号在相位时序上误差尽可能小.经延时处理后的触发信号与核相判断端的三相触发信号做时序上的比较,时序差最小的可以判断为同相.并通过数传电台回馈核相成功信息的地表沉降控制基准时,应选取施工范同内管径及埋深均相对较大的管道作为控制对象.6,按既有运营线路正常行车要求确定地面沉降允许值隧道开挖引起的地表沉降对既有地面铁路线路或地下铁路线路的影响主要表现在3个方面:一是可能造成水平(指线路两股钢轨顶面的相对高差)超限;二是可能造成前后高差(指沿线路方向的竖向平顺性)超限;三是可能造成道岔不能搬动. 《铁路线路维修规则》规定:两股钢轨顶面水平的容许偏差,正线及到发线不得大于4mm,其它站线不得大于5mm.一般情况下,超过允许限值的水平差,只是引起车辆摇晃和两股钢轨的受力不均,导致钢轨的不均匀磨损.但如果在延长不足18m的距离内出现水平差超过4ram的三角坑,将导致一个车轮减载或悬空,如果此时出现较大横向力作用,有可能发生脱轨事故.前后高低不平顺对线路运营危害较大.列车通过这些地方时,冲击动力可能成倍增加,加速道床变形,从而更进一步扩大轨道不平顺,加剧机车车辆对轨道的破坏,形成恶性循环.一般情况下,前后高低不平顺的破坏作用同不平顺(坑洼)的长度成反比,而同它的深度成正比.规范规定:线路轨道前后高低差用L=10m弦量测的最大矢度值不应超过4ram.《北京市地铁工程维修规则》规定:整体道床岔区轨顶面水平的容许偏差和10m弦的最大矢度值均不应超过5ram; 轨距在一般位置容许误差为+4ram,一2mm,尖轨部位为+2ram,一2mm.《铁路线路维修规则》规定:碎石道床岔区轨顶面水平的容许偏差和lOre弦的最大矢度值均不应超过6ram;轨距在一般位置容许误差为+5ram,一3mm.根据隧道施T引起的地层沉降槽规律,地层横向不均匀变形要比沿隧道轴线方向的不均匀变形显着.当下穿既有线路正线时,既有线路的运营安全主要受控于轨道的前后高低不平顺. 当下穿既有运营线路岔区时,则主要受控于尖轨与轨道的水平位移,因此必须对其进行专门监测,采取更加严格的沉降控制措施,确保运营安全7,结语由于现场施T环境复杂,地面沉降允许值控制标准不但与既有结构的强度,几何形态及与地铁隧道的相对位置关系有关, 而且与既有结构本身的使用年限,老化程度,运行状况关系密切,也与既有结构的重要程度有关,在确定地面沉降标准时,一定要结合实际情况,综合考虑各方面因素的影响,得出合理的控制标准.参考文献:[1]地铁设计规范[M_JfGB50157—20031.北京:中国计划出版社,2003.I2I地下铁道工程施工及验收规范.【GB50299—1999].北京: 中国计划出版社,2003.[3】王梦恕.地下工程浅埋暗挖技术通论[M].安徽:安徽教育出版社,2004【4I北京城建集团.城市快速轨道交通工程施工工艺标准[M】.北京:中国计划出版社,2004.f5】夏永旭,王永东.隧道结构力学计算[M1.北京:人民交通出版社,2004.80科学时代?2011年第09期～圈图圜一r,Jr●r_J一()0,』～固。

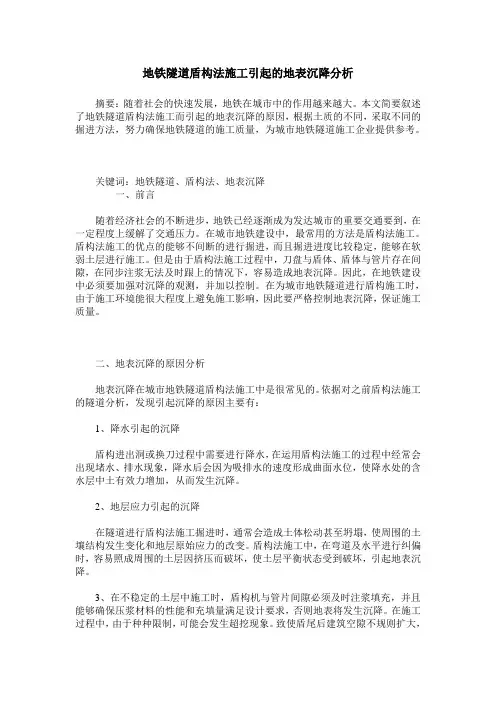

地铁隧道盾构法施工引起的地表沉降分析摘要：随着社会的快速发展，地铁在城市中的作用越来越大。

本文简要叙述了地铁隧道盾构法施工而引起的地表沉降的原因，根据土质的不同，采取不同的掘进方法，努力确保地铁隧道的施工质量，为城市地铁隧道施工企业提供参考。

关键词：地铁隧道、盾构法、地表沉降一、前言随着经济社会的不断进步，地铁已经逐渐成为发达城市的重要交通要到，在一定程度上缓解了交通压力。

在城市地铁建设中，最常用的方法是盾构法施工。

盾构法施工的优点的能够不间断的进行掘进，而且掘进进度比较稳定，能够在软弱土层进行施工。

但是由于盾构法施工过程中，刀盘与盾体、盾体与管片存在间隙，在同步注浆无法及时跟上的情况下，容易造成地表沉降。

因此，在地铁建设中必须要加强对沉降的观测，并加以控制。

在为城市地铁隧道进行盾构施工时，由于施工环境能很大程度上避免施工影响，因此要严格控制地表沉降，保证施工质量。

二、地表沉降的原因分析地表沉降在城市地铁隧道盾构法施工中是很常见的。

依据对之前盾构法施工的隧道分析，发现引起沉降的原因主要有：1、降水引起的沉降盾构进出洞或换刀过程中需要进行降水，在运用盾构法施工的过程中经常会出现堵水、排水现象，降水后会因为吸排水的速度形成曲面水位，使降水处的含水层中土有效力增加，从而发生沉降。

2、地层应力引起的沉降在隧道进行盾构法施工掘进时，通常会造成土体松动甚至坍塌，使周围的土壤结构发生变化和地层原始应力的改变。

盾构法施工中，在弯道及水平进行纠偏时，容易照成周围的土层因挤压而破坏，使土层平衡状态受到破坏，引起地表沉降。

3、在不稳定的土层中施工时，盾构机与管片间隙必须及时注浆填充，并且能够确保压浆材料的性能和充填量满足设计要求，否则地表将发生沉降。

在施工过程中，由于种种限制，可能会发生超挖现象。

致使盾尾后建筑空隙不规则扩大，不能确定空隙面积，不及时对空隙进行处理，则很容易造成地表沉降。

三、掘进控制技术盾构法施工的重要工序之一就是掘进。

地铁工程沉降监测方案一、前言地铁工程是城市交通建设的重要组成部分，对于城市的交通运输能力和效率有着重要的影响。

然而，地铁工程施工过程中可能会对周边建筑物和地下管线等设施造成一定的影响，其中最为重要的就是地铁工程施工引起的地表沉降问题。

为了及时发现并监测地铁工程沉降的变化，保证地铁工程的安全和周边建筑物的稳定，制定一套科学合理的地铁工程沉降监测方案显得非常重要。

二、监测目的1. 监测地铁工程施工过程中对地表沉降的影响，及时发现问题并进行调整。

2. 监测周边建筑物、地下管线等设施对地铁工程施工引起的沉降情况，保证设施的安全和稳定。

3. 监测地铁工程施工后的地表沉降情况，为地铁线路的运营提供技术支持。

三、监测内容地铁工程沉降监测的内容主要包括地表沉降监测、建筑物变形监测、管线位移监测等。

1. 地表沉降监测：通过设置地表沉降监测点，对地铁工程施工过程中和施工后地表沉降情况进行实时监测。

2. 建筑物变形监测：选择周边建筑物作为监测目标，通过设置变形监测点或者使用建筑物结构健康监测系统，对建筑物的变形情况进行实时监测。

3. 管线位移监测：选择地下管线作为监测对象，通过设置位移监测点，对地下管线的位移情况进行实时监测。

四、监测方法1. 地表沉降监测方法：采用高精度测量仪器进行地表沉降点的测量，如全站仪、GNSS测量等。

2. 建筑物变形监测方法：使用变形监测仪器对建筑物的变形情况进行监测，如倾斜仪、位移传感器等。

3. 管线位移监测方法：通过设置位移传感器对地下管线的位移情况进行监测，如测斜仪、位移传感器等。

五、监测方案1. 地表沉降监测方案地表沉降监测方案主要包括监测点的设置、监测频次、数据处理等内容。

（1）监测点的设置：根据地铁工程的施工范围和地表沉降的敏感区域，确定监测点的位置，并采用同一坐标系进行设置，以确保监测数据的准确性和可比性。

（2）监测频次：地铁工程施工期间，监测频次应根据具体情况进行调整，一般可以采用日、周、月的监测频次，以确保及时发现地表沉降的变化。

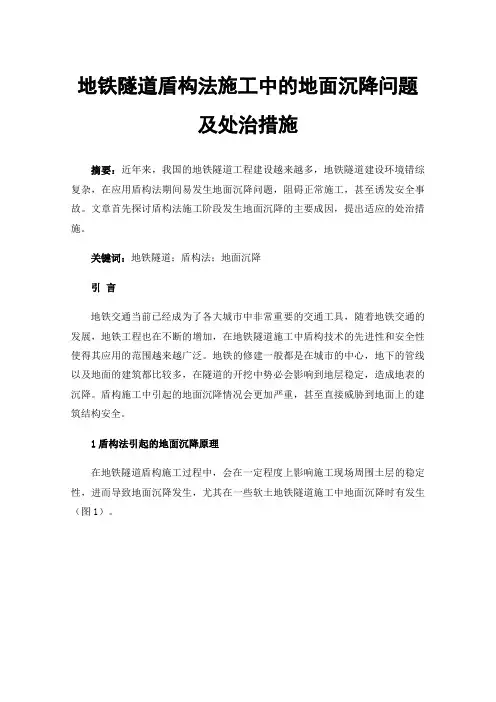

地铁隧道盾构法施工中的地面沉降问题及处治措施摘要：近年来，我国的地铁隧道工程建设越来越多，地铁隧道建设环境错综复杂，在应用盾构法期间易发生地面沉降问题，阻碍正常施工，甚至诱发安全事故。

文章首先探讨盾构法施工阶段发生地面沉降的主要成因，提出适应的处治措施。

关键词：地铁隧道；盾构法；地面沉降引言地铁交通当前已经成为了各大城市中非常重要的交通工具，随着地铁交通的发展，地铁工程也在不断的增加，在地铁隧道施工中盾构技术的先进性和安全性使得其应用的范围越来越广泛。

地铁的修建一般都是在城市的中心，地下的管线以及地面的建筑都比较多，在隧道的开挖中势必会影响到地层稳定，造成地表的沉降。

盾构施工中引起的地面沉降情况会更加严重，甚至直接威胁到地面上的建筑结构安全。

1盾构法引起的地面沉降原理在地铁隧道盾构施工过程中，会在一定程度上影响施工现场周围土层的稳定性，进而导致地面沉降发生，尤其在一些软土地铁隧道施工中地面沉降时有发生（图1）。

图1地面横向沉降槽示意1.1地面沉降的发展过程其中，在地铁隧道施工过程中，盾构施工技术在施工中的运用会引发地面沉降，其施工沉降可以划分为以下5个主要阶段（表1）。

表1盾构施工地表沉降形成原因1.2隧道开挖使得地层损失在地铁隧道盾构施工中，我们要兼顾多个方面的影响因素，盾构施工包含了多个操作环节，在对地层进行开挖的过程中，受外部作用力的影响，隧道外层的物质会随着内部向心力涌入到隧道中，彼此相互挤压移动，对地层的稳定性影响较大。

隧道开挖后，地表土体结构会发生改变，特别是在使用盾构法施工中，对应力的把控是比较严格的，如果应力波动幅度过大，那么随着地层的移动和土体的缺失，地层就会呈现一个不稳定波动，出现较多的土体隆起。

土体被挤入盾尾的空隙中，隧道向外扩充，如果压降量没有达到预期的标准，就会使得压浆压力出现范围性波动，导致盾尾坑道土体失衡，尤其是在水体含量不稳的地层，更容易出现地面大幅度波动沉降问题。

关于地铁盾构施工引起的地表沉降问题研究随着城市交通的快速发展，地铁已成为许多大城市的重要交通方式。

而地铁建设中使用的盾构施工技术，虽然在解决城市交通问题上起到了积极作用，但也引发了一系列的地表沉降问题。

地表沉降对城市建设和居民生活带来了许多负面影响，因此对于地铁盾构施工引起的地表沉降问题进行研究是十分必要的。

一、地铁盾构施工原理地铁盾构是在地下进行的一种隧道开挖方法。

其施工过程简单来说是：先在地下钻孔，然后把盾构机放入钻孔中，盾构机负责挖掘土壤并同时安装隧道构件。

盾构施工的方式可以降低对地表的影响，同时也可以减少对周围房屋和地下管线的影响，因此在城市地下建设中得到了广泛应用。

地铁盾构施工虽然降低了对周围环境的影响，但在实际施工中常常会导致地表沉降问题。

地表沉降是指由于地下开挖或挖掘过程中的土壤变形而导致地表下陷的现象。

地表沉降可能会引发地质灾害，如地裂、地陷、地震等，同时也会对周围建筑物和地下管线造成损害，给市政设施和民众生活带来不便。

地铁盾构施工引起的地表沉降问题主要有以下几个方面的原因：1. 土壤力学特性：地铁盾构施工过程中，由于挖掘土壤和地下水的作用，导致土壤力学特性发生变化，增加了土壤的可压缩性和变形性，从而导致地表沉降。

3. 施工方式和技术：盾构施工中的挖掘深度、稳定性和控制水平等因素，都会对地表沉降产生影响。

4. 地质条件：不同地区的地质条件不同，地铁盾构施工在各种地质条件下可能会引发不同程度的地表沉降问题。

地表沉降问题的研究对于地铁盾构施工技术的改进和城市地下建设规划具有重要意义。

三、地表沉降对城市建设和居民生活的影响地表沉降对城市建设和居民生活带来了许多负面影响，主要表现在以下几个方面：1. 建筑物和地下管线损坏：地表沉降可能导致周围建筑物和地下管线出现裂缝、倾斜、变形等问题，给建筑物结构稳定性和使用安全性带来威胁。

2. 市政设施受损：地表沉降可能会造成道路、桥梁、地下管道、电力设施等市政设施的波动和损坏，给城市基础设施的维护和管理带来额外负担。

地铁施工中地表沉降控制技术综述简介：地表沉降在地铁工程施工中属于多发事故。

沉降事故的发生与工程的地质条件、施工方案的选择等很多因素有关。

在城市地铁工程施工中，由于工程所处地段的特殊性，一旦发生沉降事故，影响将十分严重。

所以，在城市地铁工程的施工中进行沉降控制是十分必要的。

本文将从沉降发生的原因、控制技术和应急处置这三个方面出发进行讨论和总结。

关键字：地铁工程施工技术地表沉降控制1.前言地下空间作为城市的重要资源，在发达国家得到了多方面的应用，随着我国经济的快速发展，城市地下空间的开发利用已经受到广泛重视，城市地下工程的兴建已经成为一种趋势。

就地下铁路来看，我国从1965年开始修建地下铁道，至今已有北京、天津、上海、广州、深圳、南京等大城市建成部分地铁，武汉等其它城市也即将或将要修建地铁，我国的地铁建设已步人快速发展阶段。

然而，在地铁工程的施工中，地表沉降事故发生的概率很高。

以深圳地铁一号线的建设为例，在施工工期内，地面沉降事故占总事故的25％。

事故发生地位于深圳市区繁华地段，对工程周围的建筑物以及地下管线产生了一定的影响，同时也影响了工程的进度增加了工程的费用。

所以，不论从工程进度、费用的控制方面考虑还是从工程质量安全方面来考虑，都要对地表沉降控制有足够的重视，从各个方面着手，来控制沉降的发生。

2.地铁工程沉降控制的重要性地表沉降的主要危害有：(1)沿海地区沉降使地面低于海面，受海水侵袭；(2)一些港口城市，由于码头、堤岸的沉降而丧失或降低了港湾设施的能力；(3)桥墩下沉，桥梁净空减小，影响水上交通；(4)在一些地面沉降强烈的地区，伴随地面垂直沉陷而发生的较大水平位移，往往会对许多地面和地下构筑物造成巨大危害；(5)在地面沉降区还有一些较为常见的现象，如深井管上升、井台破坏，高摆脱空，桥墩的不均匀下沉等，这些现象虽然不致于造成大的危害，但也会给市政建设的各方面带来一定影响。

针对地铁工程而言，进行沉降控制的重要性体现在两个方面：（1）城市地铁工程一般位于城市的繁华地段，周围建筑物密集、各种地下管线纵横复杂交错，一旦沉降事故发生，将可能造成建筑物开裂、倾斜，地下管线断裂等事故。

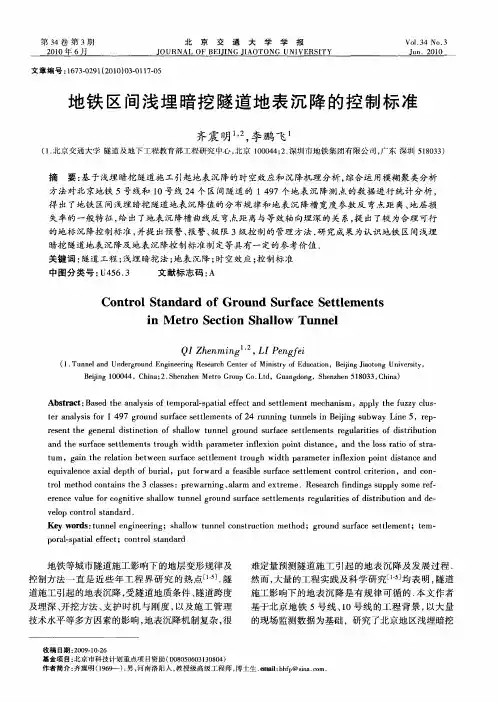

城市地铁隧道区间浅埋暗挖施工地表沉降控制施工技术◎李广洲随着城市建设及轨道交通的发展，地铁隧道采用浅埋暗挖法施工的工程越来越多，并且展现出明显的优越性，目前已经成为城市地铁施工采用的主要方法之一。

浅埋暗挖法主要通过采取超前加固、优化开挖顺序、改变开挖台阶长度等手段来提高地铁隧道的开挖质量和整体施工安全指标。

通过采用浅埋暗挖法，地铁隧道的多种技术难题得到了很好的解决，因此，浅埋暗挖法对于地铁隧道施工具有重要的作用。

一、浅埋暗挖法隧道施工技术（一）试验段施工在浅埋暗挖法施工中，由于隧道周围地层的复杂性、不稳定性特点，需要在隧道施工中进行试验段施工。

首先，在进行隧道结构设计、施工方案、试验段等计划后，需制定隧道开挖试验段，主要探测施工中围岩的变形规律、地面沉降、隧道支护等问题。

其次，从隧道试验段施工中获取的施工参数，可准确地分析出隧道围岩的地质类型、岩石性能，从而制定出合理有效的开挖方案、支护方式、地层加固等形式。

（二）隧道开挖在隧道工程采用浅埋暗挖工艺进行施工时，应结合工况特点、隧道围岩结构特征、周围建筑物下环境要求，以及施工承包单位等基础条件，确认具体的掘进开挖方法，如果施工组织要求较高，应考虑在试验段予以实践施工，从而论证作业成效。

一般情况下，山岭隧道多采取正台阶法进行施工，城市隧道则多采取短台阶法或上台阶分部开挖法进行施工。

施工中所有工序在进行作业时，应尽量不对围岩结构造成扰动影响，如果是应用爆发开挖，应坚持“弱爆破”与“短进尺”施工控制原则，且爆发尺寸一般控制在1米范围之内。

（三）隧道支护第一，利用初期支护来承担所有的荷载，而二期支护则是作为安全的储备工作；第二，将隧道工程初期支护作为临时支护，同时，将二次支护作为隧道工程支护主要结构；第三，初期和二期支护共同作为支护的承载结构，但支护方式的选取应根据工程的实际情况来进行判断，并在施工中根据数据和信息不断进行调整和完善。

通常情况下，隧道工程开挖施工是在浅层地表进行的，因此对于地质结构稳定性的要求比较高，一般情况下，隧道工程在浅埋暗挖地段施工中，双层超前小导管。

京张高铁大型深基坑临近地铁设计施工管控技术李彦博1，吕刚2，岳岭2，刘建友2（1.中国铁路北京局集团有限公司建设部，北京100055；2.中铁工程设计咨询集团有限公司城市轨道交通设计研究院，北京100055）摘要：大型基坑开挖引起的卸载作用将导致基坑周边土层和建（构）筑物发生隆起变形，威胁周边建筑物的运营安全。

针对京张高铁清华园隧道盾构工作井大型基坑临近地铁13号线面临的变形控制问题，从设计和施工2个方面提出管控技术要求。

（1）工作井围护结构采用地下连续墙+混凝土支撑，将地表沉降和水平变形控制在0.15%基坑高度以内且小于30mm；止水结构采用地下连续墙作为悬挂式止水帷幕，基坑底进行注浆封底；邻近城铁13号线的基坑一侧采用3排锚杆桩加固。

（2）地连墙施工、基坑开挖和支撑施工及邻近地铁辅助措施施工的管理要点。

关键词：京张高铁；城际铁路；盾构隧道；大型基坑；设计施工中图分类号：U455文献标识码：A文章编号：1001-683X（2021）02-0032-08 DOI：10.19549/j.issn.1001-683x.2021.02.0320引言近年来，越来越多的铁路工程在穿越建筑物密集的市区时采用盾构隧道下穿方式进行。

仅以北京为例，相继有北京地下直径线盾构段隧道并行北京地铁2号线南环段（长椿街站—北京站）［1-2］，京沈客运专线望京隧道盾构段下穿机场快轨线，京张高铁清华园隧道盾构段并行城铁13号线、下穿10号线等工程案例。

依托在建京张高铁清华园隧道2号工作井，重点分析铁路大型深基坑临近地铁线设计及施工管理的技术要点。

1工程现状1.1工程概述清华园隧道2号工作井总长141.5m，位于清华园站场范围内。

基坑南侧为2-A盾构始发井（长×宽×深= 23.0m×22.0m×37.1m），盾构机由该井向小里程方向掘进；基坑北侧为2-B盾构接收井（长×宽×深=18.0m×18.6m×34.9m），该井接受由大里程方向掘进而来的盾构机。

城市地铁下穿铁路施工安全及沉降控制方法摘要院依托地铁暗挖隧道下穿既有铁路的工程实例，对地下暗挖施工与地上铁路的安全影响进行了分析，根据铁路规程、规范对铁路轨道沉降的要求，总结采用地层加固措施可有效减小轨道沉降，对地层加固、暗挖施工、监测等方面提出了控制要求。

Abstract: Relying on the engineering example of subway underground excavation under-passing the existing railway, this paperanalyzes the safety impact of underground excavation and railway, according to requirements of railway procedures and specifications for therailway track settlement, sums up the ground consolidation measures which can effectively reduce track settlement, and proposes controlrequirements on the ground reinforcement, underground excavation construction, monitoring and other aspects.关键词院地铁；下穿铁路；安全及沉降；控制方法Key words: subway；under-passing the railway；safety and settlement；control methods中图分类号院U215.11 文献标识码院A 文章编号院1006-4311（2014）15-0142-020引言地铁工程施工引起的地表沉降可能危及周边建（构）筑物和地下管线等的安全,造成严重的经济损失和社会影响。

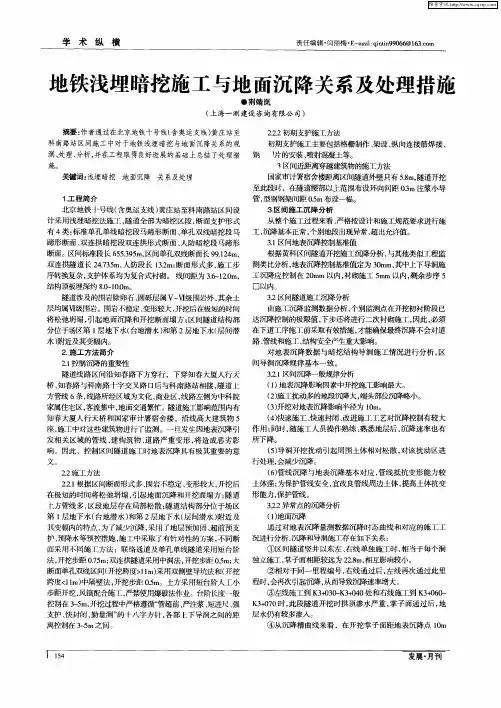

地铁施工中地层沉降分析与控制摘要：结合长春地铁一期工程第七标段解放大路站风道工程实例，分析了软弱富水地层的沉降特性和引起地层沉降的原因，根据沉降原因提出了严格执行“十八字方针”、适度排放地下水、讲究开挖施工方法等控制对策，为软土地层进行城市地铁暗挖风道有效控制沉降提供借鉴。

关键词：地铁；浅埋；暗挖；沉降控制中图分类号：u231+.3 文献标识号：a 文章编号：2306-1499（2013）071.工程概述1.1 工程概况解放大路站位于人民大街与解放大路十字路口交汇处，沿南北向跨路口设置，与规划地铁2号线呈“十”字换乘，1号线为标准双层、三跨拱顶直墙结构，暗挖主体长235.6m；2号线为标准双层、双跨拱顶直墙结构，暗挖主体长206.7m。

2号竖井位于2号线东端解放大路北侧绿地内，竖井深31.88m，采用倒挂井壁法施工，2号风道长50.15m，高22.1m，顶部埋深5-8m，采用cd法施工。

1.2 地层沉降的特性根据监测资料汇总分析，风道开挖对地层沉降的影响具有以下特性。

（1）地表沉降值大于风道拱顶下沉值在风道施工过程中，地表沉降值随着风道施工的进度逐步增大，特别是开挖至第3层导洞以后，沉降值一般为10～50mm，个别点达55mm以上；而洞内拱顶沉降值相对较小，最大15mm左右，洞内周边收敛值不超过1mm。

（2）开挖对地表影响范围大风道开挖引起地表沉降范围大。

从监控量测资料看，开挖引起地表沉降纵向、横向范围较大，一般超过开挖两侧边缘约10～20m的地面出现沉降裂缝。

（3）支护成环后土体达到稳定所需的时间较长从长春地铁施工情况看，风道初期支护闭合成环后，其拱顶及地表仍有一定下沉，一般持续40d左右沉降基本结束。

待结构二次衬砌施作完成后，才完全稳定。

（4）风道开挖超前影响范围小于其滞后影响范围按可比下沉值比较，开挖超前影响范围一般约在20m左右；而对后方影响范围较大，唯有二次衬砌完成后，风道结构才趋于稳定。
