威纶通触摸屏屏保密码设置详图

威纶通触摸屏使用手册威纶通触摸屏：威纶通触摸屏是威纶通开发的电阻屏。

产品简介：威纶通系列全部型号触摸面板全线内置电源隔离保护器，支持MPI 187.5K连接，不用额外花费购买转换器；常规产品分辨率均为800×480以上，均采用EB8000同一套软件，具有强大的兼容能力，能适用于市面上95%常见的PLC、变频器、工控机等自动化设备。

威纶通所有型号均支持软件免费下载，且威纶通提供的软件全部都有正版授权，不用担心版权以及更新问题。

威纶通所有触摸屏均为电阻屏，因此在使用的时候需要用比较坚硬的物体来触摸操控。

公司简介：威纶通成立于1995年，它一个集生产、研发、销售触摸屏于一体的专业级品牌，1997年威纶通首度进入中国大陆，15年来，威纶通扎根于工业触摸屏，深耕细作，已经成为世界专业触摸屏的著名品牌，与同行业相比，已经连续5年销量第一。

产品系列：威纶通产品分i、X、MT和WT四个系列。

威纶通人机界面型号：TK6070iH,TK6102iV3,MT6100iV3,WT3010,MT506MV,MT6056i, MT6070iH,MT6100i,MT8070iH,MT8100i,MT8104iH,MT8104x, MT8121x,MT8150x。

威纶触摸屏：威纶是威纶通的简称。

威纶通科技有限公司（WEINVIEW CO.,LTD）是集研发、生产、制造、销售于一体的金牌人机界面供应商，基于先进的人机沟通技巧和品牌化发展理念，在生产自动化、过程自动化领域提供多种选择的优质人机界面产品、解决方案及服务。

WEINVIEW品牌专注于中国HMI市场，已广泛应用于机械、纺织、电气、包装、化工等行业公司发展：威纶通始终用最严格的标准鞭策自身发展：视品质为生命，采用世界先进的仪器设备，运用标准化作业程序执行管制；与国际标准同步，2004年通过国际知名认证公司SGS的9001-2000验证，2005年获得CE、UL、RoHS认证；做真正地球公民，在行业内率先采用符合先进环保标准的无铅零件和制造工艺，用实际行动为企业道德印上金牌品质保证，一路保持行业领先优势。

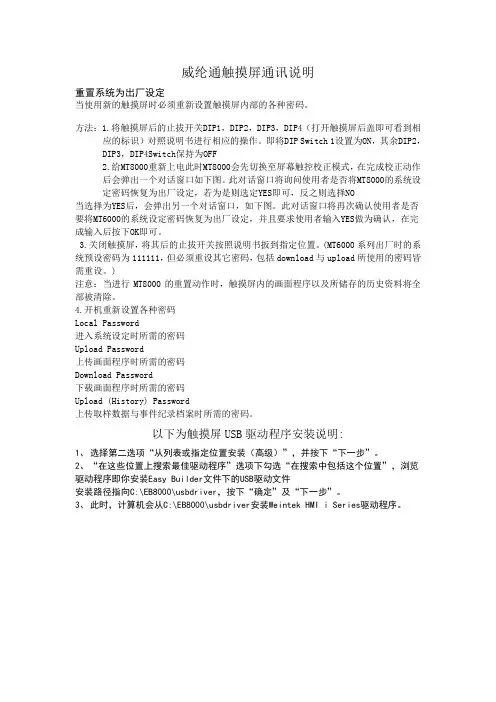

威纶通触摸屏通讯说明重置系统为出厂设定当使用新的触摸屏时必须重新设置触摸屏内部的各种密码。

方法：1.将触摸屏后的止拔开关DIP1，DIP2，DIP3，DIP4（打开触摸屏后盖即可看到相应的标识）对照说明书进行相应的操作。

即将DIP Switch 1设置为ON，其余DIP2，DIP3，DIP4Switch保持为OFF2.给MT8000重新上电此时MT8000会先切换至屏幕触控校正模式，在完成校正动作后会弹出一个对话窗口如下图。

此对话窗口将询问使用者是否将MT8000的系统设定密码恢复为出厂设定，若为是则选定YES即可，反之则选择NO当选择为YES后，会弹出另一个对话窗口，如下图。

此对话窗口将再次确认使用者是否要将MT6000的系统设定密码恢复为出厂设定，并且要求使用者输入YES做为确认，在完成输入后按下OK即可。

3.关闭触摸屏，将其后的止拔开关按照说明书扳到指定位置。

(MT6000系列出厂时的系统预设密码为111111，但必须重设其它密码，包括download与upload所使用的密码皆需重设。

)注意：当进行MT8000的重置动作时，触摸屏内的画面程序以及所储存的历史资料将全部被清除。

4.开机重新设置各种密码Local Password进入系统设定时所需的密码Upload Password上传画面程序时所需的密码Download Password下载画面程序时所需的密码Upload (History) Password上传取样数据与事件纪录档案时所需的密码。

以下为触摸屏USB驱动程序安装说明:1、选择第二选项“从列表或指定位置安装（高级）”，并按下“下一步”。

2、“在这些位置上搜索最佳驱动程序”选项下勾选“在搜索中包括这个位置”，浏览驱动程序即你安装Easy Builder文件下的USB驱动文件安装路径指向C:\EB8000\usbdriver，按下“确定”及“下一步”。

3、此时，计算机会从C:\EB8000\usbdriver安装Weintek HMI i Series驱动程序。

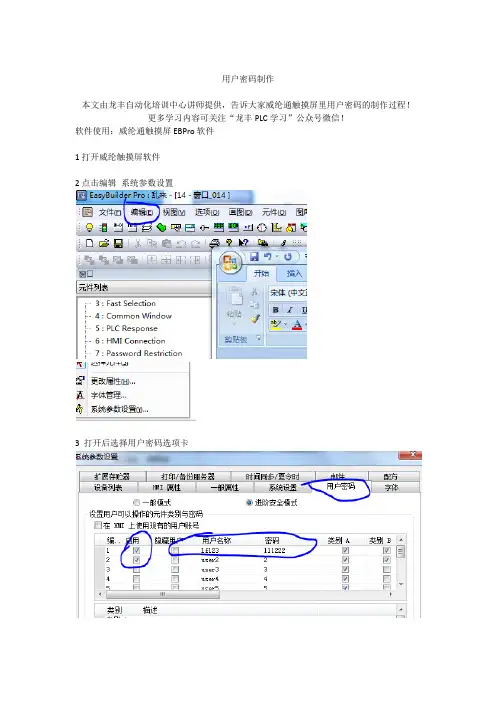

用户密码制作本文由龙丰自动化培训中心讲师提供，告诉大家威纶通触摸屏里用户密码的制作过程！更多学习内容可关注“龙丰PLC学习”公众号微信！软件使用：威纶通触摸屏EBPro软件1打开威纶触摸屏软件2点击编辑系统参数设置3 打开后选择用户密码选项卡4（选择进阶模式）下面勾选《启用》，最多支持12个用户在用户名称处设置用户名密码处设置密码（进阶安全模式才能设置用户名）5类别A 类别B等等指的是类别权限，规定某用户可以使用的类别对画面中某个功能可以设定安全类别，只有在登录了用户并且该用户支持此权限才可以对其功能进行操作6勾选好用户并且设置好账号密码之后需要设定控制地址此地址是触摸屏内部LW存储区例如LW1000设定好了点确定（注意有时候控制地址不能写入，需要从新点击一次上面账号的启用按钮）7新建一个窗口8制作用户登录所使用的登录账号密码功能想要制作这些东西首先要知道账号密码登录功能对应的地址是哪些？这里提到一个概念：用来实现某些特定功能的连续的地址我们把他叫做控制地址下面有个表格请仔细查看例如之前我们设置过了控制地址是LW1000 那么N=10009 根据上面表格请耐心观看LW-N 里面的N是我们设定的控制地址号例如我们刚刚设定的LW1000 那么N就是1000 如果地址是N+1 那么对应LW1001 这些数据都是以字（占16位）为单位但是占用数量不同LW1000 LW1001 LW1002 LW1003都是占用1个字的结构LW1004至LW1011占用了8个字此地址中存放的是我们需要输入的用户名LW1012至LW1019占用了8个字此地址中存放的是我们需要输入的密码接下来我们详细学习控制字的使用LW-N例LW1000这个是命令也就是执行动作具体执行什么动作请看上面表格当我们需要进行登录（账号密码已经输入完毕时）请将LW1000的值写1注销账号（退出登录）请将3写入到LW1000LW-N+1例LW1001 这个是执行命令后的结果信号比如登录成功或者密码错误等请看下面表格注意此数据是16进制数如果密码输入错误，LW1001中会显示10 这是个16进制数10（等于10进制的16）10．到这里我们实现基本功能的地址已经全部认识完毕需要其他特殊功能请查看表格使用想完成什么就用什么地址去做接下来我们制作一个登陆功能在新建窗口中插入字元用来打账户和密码根据上面表格登录需要用账号密码登录功能制作账号需要一个字元（为什么不用数值呢，因为这个数据占8个字数值放不下）同理制作密码也需要一个字元11.现在还缺少什么呢就是登陆按钮根据上面给的地址登录功能是将LW1000写入1来执行登录的为了实现这个登陆效果我们用到多状态设置元件在标签中填登录接下来我们做个一取消按钮，很简单做一个切换到主画面的功能键就可以了12.基本操作我们完成了可是还缺少什么呢当然我们登录是需要提示的比如登录成功需要成功提示登录失败了是账户错误还是密码错误等这个地址是什么呢 LW-N+1 根据我们设置的LW1000开始的地址那么这个地址就是LW1001 根据表格对应当你进行任何操作后 LW1001里面都会显示相应的执行结果地址找到了功能认识了我们可以通过任何形式将这个变量的值显示出来例如我借用《报警条》来显示（需要会使用报警功能）报警需要先登录报警时间针对变量LW1001的值来显示报警信息当然了也可以用隐藏文本等功能或者直接间接窗口的形式做提示信息，会哪个用哪个这里不细讲了13.基本登录和提示都做好了还缺少一个功能就是注销如果功能用完了用户处于登录状态那么其他人也可以操作一些限制功能了所以需要添加注销功能其实做法跟登录功能一样将3写入到LW1000里面就可以了用多状态设置14 如果哪些功能需要权限就在属性安全里面设定需要的权限比如：主页面有个切换参数窗口按钮需要A类权限才能操作那么我们就对这个按钮设定安全权限这样就只有登陆了账号并且此账号有A类权限才能操作了。

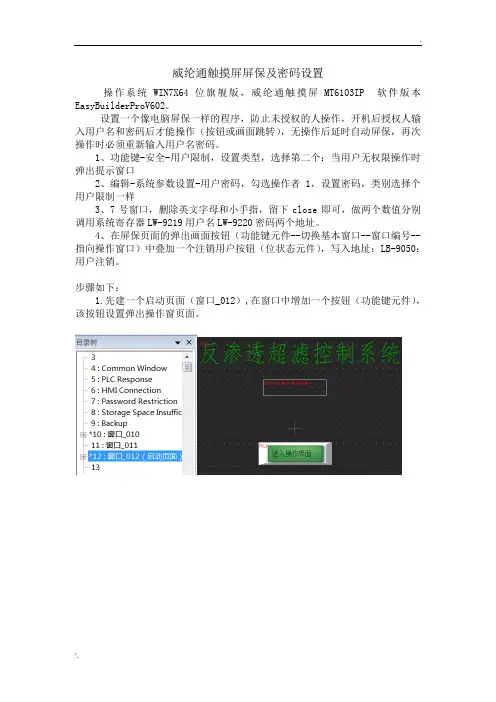

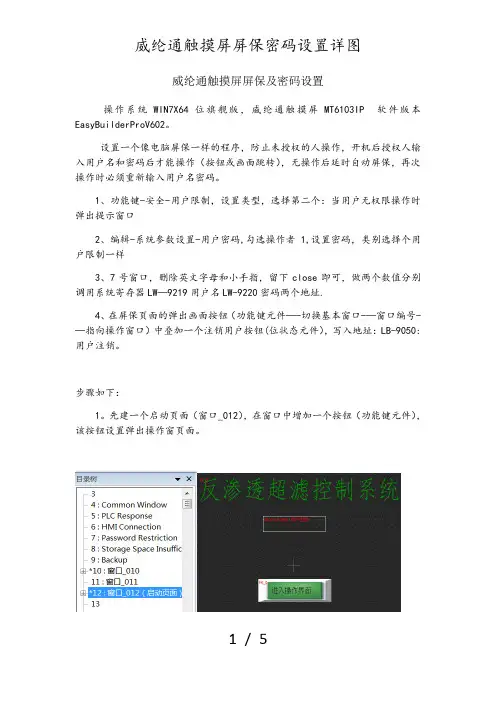

威纶通触摸屏屏保及密码设置
操作系统WIN7X64位旗舰版，威纶通触摸屏MT6103IP 软件版本EasyBuilderProV602。

设置一个像电脑屏保一样的程序，防止未授权的人操作，开机后授权人输入用户名和密码后才能操作（按钮或画面跳转），无操作后延时自动屏保，再次操作时必须重新输入用户名密码。

1、功能键-安全-用户限制，设置类型，选择第二个：当用户无权限操作时弹出提示窗口
2、编辑-系统参数设置-用户密码,勾选操作者1,设置密码，类别选择个用户限制一样
3、7号窗口，删除英文字母和小手指，留下close即可，做两个数值分别调用系统寄存器LW—9219用户名LW-9220密码两个地址.
4、在屏保页面的弹出画面按钮（功能键元件—-切换基本窗口-—窗口编号-—指向操作窗口）中叠加一个注销用户按钮(位状态元件），写入地址：LB-9050:用户注销。

步骤如下：
1。

先建一个启动页面（窗口_012），在窗口中增加一个按钮（功能键元件），该按钮设置弹出操作窗页面。

1 / 5
2.系统参数中设定用户名（1）、密码(1111），编号名=用户名，密码=输入密码,类别与按钮相同,并勾选启用。

3.设置屏保时间，延时跳回屏保窗口。

2 / 5
4.关键:修改第7项，删除7项画面中的其他,只留Close按钮。

3 / 5
5.注销按钮,必须要有。

与登录按钮重合叠加,登录页面后同时注销，保证每次屏保后都需重新登录。

4 / 5
5 / 5。

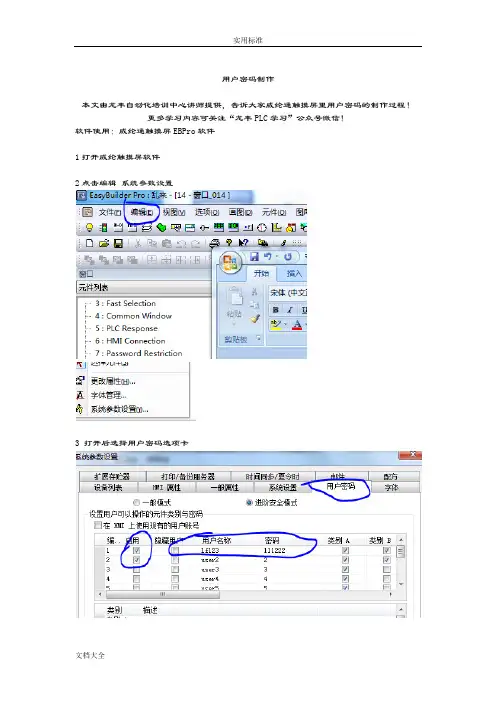

威纶通触摸屏窗口密码怎么设计制作标准化管理部编码-[99968T-6889628-J68568-1689N]用户密码制作本文由龙丰自动化培训中心讲师提供，告诉大家威纶通触摸屏里用户密码的制作过程！更多学习内容可关注“龙丰PLC学习”公众号微信！软件使用：威纶通触摸屏EBPro软件1打开威纶触摸屏软件2点击编辑系统参数设置3打开后选择用户密码选项卡4（选择进阶模式）下面勾选《启用》，最多支持12个用户在用户名称处设置用户名密码处设置密码（进阶安全模式才能设置用户名）5类别A类别B等等指的是类别权限，规定某用户可以使用的类别对画面中某个功能可以设定安全类别，只有在登录了用户并且该用户支持此权限才可以对其功能进行操作6勾选好用户并且设置好账号密码之后需要设定控制地址此地址是触摸屏内部LW存储区例如LW1000设定好了点确定（注意有时候控制地址不能写入，需要从新点击一次上面账号的启用按钮）7新建一个窗口8制作用户登录所使用的登录账号密码功能想要制作这些东西首先要知道账号密码登录功能对应的地址是哪些？这里提到一个概念：用来实现某些特定功能的连续的地址我们把他叫做控制地址下面有个表格请仔细查看例如之前我们设置过了控制地址是LW1000那么N=10009根据上面表格请耐心观看LW-N里面的N是我们设定的控制地址号例如我们刚刚设定的LW1000那么N就是1000如果地址是N+1那么对应LW1001这些数据都是以字（占16位）为单位但是占用数量不同LW1000LW1001LW1002LW1003都是占用1个字的结构LW1004至LW1011占用了8个字此地址中存放的是我们需要输入的用户名LW1012至LW1019占用了8个字此地址中存放的是我们需要输入的密码接下来我们详细学习控制字的使用LW-N例LW1000这个是命令也就是执行动作具体执行什么动作请看上面表格当我们需要进行登录（账号密码已经输入完毕时）请将LW1000的值写1注销账号（退出登录）请将3写入到LW1000LW-N+1例LW1001这个是执行命令后的结果信号比如登录成功或者密码错误等请看下面表格注意此数据是16进制数如果密码输入错误，LW1001中会显示10这是个16进制数10（等于10进制的16）10．到这里我们实现基本功能的地址已经全部认识完毕需要其他特殊功能请查看表格使用想完成什么就用什么地址去做接下来我们制作一个登陆功能在新建窗口中插入字元用来打账户和密码根据上面表格登录需要用账号密码登录功能制作账号需要一个字元（为什么不用数值呢，因为这个数据占8个字数值放不下）同理制作密码也需要一个字元11.现在还缺少什么呢就是登陆按钮根据上面给的地址登录功能是将LW1000写入1来执行登录的为了实现这个登陆效果我们用到多状态设置元件在标签中填登录接下来我们做个一取消按钮，很简单做一个切换到主画面的功能键就可以了12.基本操作我们完成了可是还缺少什么呢当然我们登录是需要提示的比如登录成功需要成功提示登录失败了是账户错误还是密码错误等这个地址是什么呢LW-N+1根据我们设置的LW1000开始的地址那么这个地址就是LW1001根据表格对应当你进行任何操作后LW1001里面都会显示相应的执行结果地址找到了功能认识了我们可以通过任何形式将这个变量的值显示出来例如我借用《报警条》来显示（需要会使用报警功能）报警需要先登录报警时间针对变量LW1001的值来显示报警信息当然了也可以用隐藏文本等功能或者直接间接窗口的形式做提示信息，会哪个用哪个这里不细讲了13.基本登录和提示都做好了还缺少一个功能就是注销如果功能用完了用户处于登录状态那么其他人也可以操作一些限制功能了所以需要添加注销功能其实做法跟登录功能一样将3写入到LW1000里面就可以了用多状态设置14如果哪些功能需要权限就在属性安全里面设定需要的权限比如：主页面有个切换参数窗口按钮需要A类权限才能操作那么我们就对这个按钮设定安全权限这样就只有登陆了账号并且此账号有A类权限才能操作了。

威纶通触摸屏屏保及密码设置
操作系统WIN7X64位旗舰版，威纶通触摸屏MT6103IP 软件版本EasyBuilderProV602。

设置一个像电脑屏保一样的程序，防止未授权的人操作，开机后授权人输入用户名和密码后才能操作（按钮或画面跳转），无操作后延时自动屏保，再次操作时必须重新输入用户名密码。

1、功能键-安全-用户限制，设置类型，选择第二个：当用户无权限操作时弹出提示窗口
2、编辑-系统参数设置-用户密码，勾选操作者1，设置密码，类别选择个用户限制一样
3、7号窗口，删除英文字母和小手指，留下close即可，做两个数值分别调用系统寄存器LW-9219用户名LW-9220密码两个地址。

4、在屏保页面的弹出画面按钮（功能键元件--切换基本窗口--窗口编号--指向操作窗口）中叠加一个注销用户按钮（位状态元件），写入地址：LB-9050：用户注销。

步骤如下：
1.先建一个启动页面（窗口_012）,在窗口中增加一个按钮（功能键元件），该按钮设置弹出操作窗页面。

2.系统参数中设定用户名（1）、密码（1111），编号名=用户名，密码=输入密码，类别与按钮相同，并勾选启用。

3.设置屏保时间，延时跳回屏保窗口。

4.关键:修改第7项，删除7项画面中的其他，只留Close按钮。

5.注销按钮，必须要有。

与登录按钮重合叠加，登录页面后同时注销，保证每次屏保后都需重新登录。

用户密码制作本文由龙丰自动化培训中心讲师提供，告诉大家威纶通触摸屏里用户密码的制作过程！更多学习内容可关注“龙丰PLC学习”公众号微信！软件使用：威纶通触摸屏EBPro软件1打开威纶触摸屏软件2点击编辑系统参数设置3 打开后选择用户密码选项卡4（选择进阶模式）下面勾选《启用》，最多支持12个用户在用户名称处设置用户名密码处设置密码（进阶安全模式才能设置用户名）5类别A 类别B等等指的是类别权限，规定某用户可以使用的类别对画面中某个功能可以设定安全类别，只有在登录了用户并且该用户支持此权限才可以对其功能进行操作6勾选好用户并且设置好账号密码之后需要设定控制地址此地址是触摸屏内部LW存储区例如LW1000设定好了点确定（注意有时候控制地址不能写入，需要从新点击一次上面账号的启用按钮）7新建一个窗口8制作用户登录所使用的登录账号密码功能想要制作这些东西首先要知道账号密码登录功能对应的地址是哪些？这里提到一个概念：用来实现某些特定功能的连续的地址我们把他叫做控制地址下面有个表格请仔细查看例如之前我们设置过了控制地址是LW1000 那么N=10009 根据上面表格请耐心观看LW-N 里面的N是我们设定的控制地址号例如我们刚刚设定的LW1000 那么N就是1000 如果地址是N+1 那么对应LW1001 这些数据都是以字（占16位）为单位但是占用数量不同LW1000 LW1001 LW1002 LW1003都是占用1个字的结构LW1004至LW1011占用了8个字此地址中存放的是我们需要输入的用户名LW1012至LW1019占用了8个字此地址中存放的是我们需要输入的密码接下来我们详细学习控制字的使用LW-N例LW1000这个是命令也就是执行动作具体执行什么动作请看上面表格当我们需要进行登录（账号密码已经输入完毕时）请将LW1000的值写1注销账号（退出登录）请将3写入到LW1000LW-N+1例LW1001 这个是执行命令后的结果信号比如登录成功或者密码错误等请看下面表格注意此数据是16进制数如果密码输入错误，LW1001中会显示10 这是个16进制数10（等于10进制的16）10．到这里我们实现基本功能的地址已经全部认识完毕需要其他特殊功能请查看表格使用想完成什么就用什么地址去做接下来我们制作一个登陆功能在新建窗口中插入字元用来打账户和密码根据上面表格登录需要用账号密码登录功能制作账号需要一个字元（为什么不用数值呢，因为这个数据占8个字数值放不下）同理制作密码也需要一个字元11.现在还缺少什么呢就是登陆按钮根据上面给的地址登录功能是将LW1000写入1来执行登录的为了实现这个登陆效果我们用到多状态设置元件在标签中填登录接下来我们做个一取消按钮，很简单做一个切换到主画面的功能键就可以了12.基本操作我们完成了可是还缺少什么呢当然我们登录是需要提示的比如登录成功需要成功提示登录失败了是账户错误还是密码错误等这个地址是什么呢LW-N+1 根据我们设置的LW1000开始的地址那么这个地址就是LW1001 根据表格对应当你进行任何操作后LW1001里面都会显示相应的执行结果地址找到了功能认识了我们可以通过任何形式将这个变量的值显示出来例如我借用《报警条》来显示（需要会使用报警功能）报警需要先登录报警时间针对变量LW1001的值来显示报警信息当然了也可以用隐藏文本等功能或者直接间接窗口的形式做提示信息，会哪个用哪个这里不细讲了13.基本登录和提示都做好了还缺少一个功能就是注销如果功能用完了用户处于登录状态那么其他人也可以操作一些限制功能了所以需要添加注销功能其实做法跟登录功能一样将3写入到LW1000里面就可以了用多状态设置14 如果哪些功能需要权限就在属性安全里面设定需要的权限比如：主页面有个切换参数窗口按钮需要A类权限才能操作那么我们就对这个按钮设定安全权限这样就只有登陆了账号并且此账号有A类权限才能操作了。

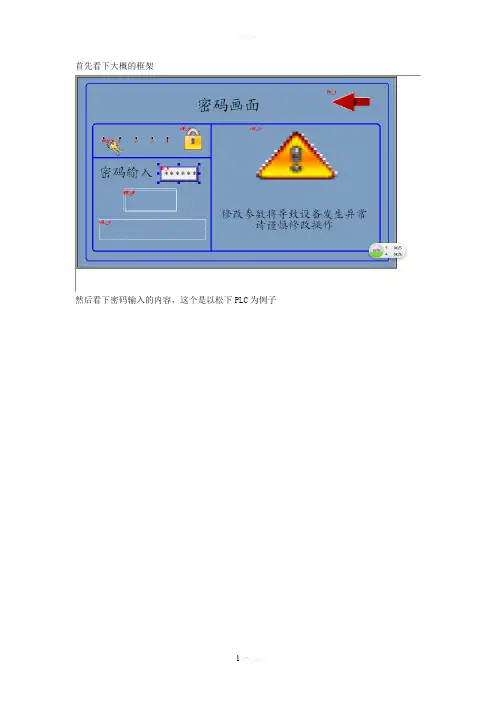

首先看下大概的框架
然后看下密码输入的内容，这个是以松下PLC为例子
以上这些是大概的内容，下面才是重点：
有没有看见第二个位置“编辑”点开后会看到下面这个图的东西
你看下最后一项，“系统参数设置”然后点开。

其实这些都是没有必要的，你只要记住维纶的触摸屏的系统地址是D0就好了，然后你仔细看我PLCc 程序内的一部分截图，，虽说是松下的但是我想你肯定能看懂
再放大给你看
看到K20了吧，你肯定会问K20是什么。

等下再看下面截图你就知道了
鼠标右击会出现属性两个字
然后你会看到窗口编号，你用程序做对比，
如果你的设定值等于你想要的值就把那个画面的编号传送到触摸屏内部寄存器内 D0 就这么简单，再不知道我就没办法了。

嗯就这样。

欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

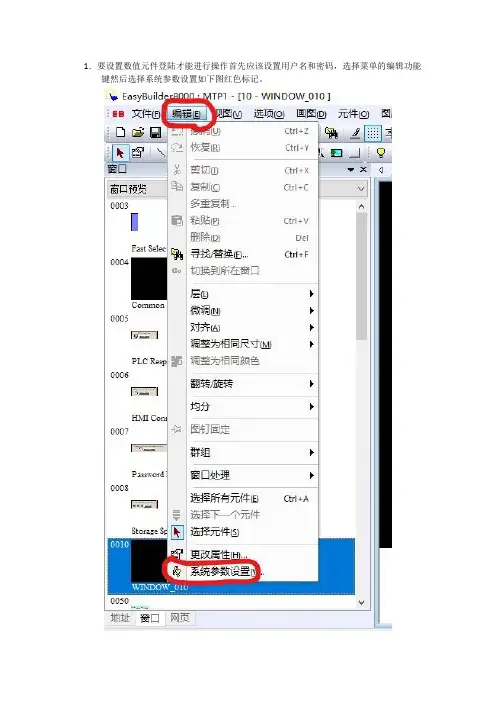

1．要设置数值元件登陆才能进行操作首先应该设置用户名和密码，选择菜单的编辑功能键然后选择系统参数设置如下图红色标记。

2.选择系统参数设置中的用户密码勾中启用，在密码下面设置自己的密码如下图红色标记。

点击确定进入下一步。

3.选择数值元件如下图
4.首先设置用户名选择数值元件后选择设置按钮，勾中系统寄存器，如下图红色标记并将PLC 地址和设备类型设置为如下图所示。

后确定进行下一步。

5.点击数字格式将资料格式和小数点位数设置为如下图红色标记所示。

点击确定进行下一步。

6.选择数值元件后设置并勾选系统寄存器如下图红色标记，并将PLC名称，设备类型设置为如图所示
7.选择数字格式勾选密码点击确定。

8.选择你想要设置的只有输入密码和用户名正确后才能进行下一步操作的元件点击鼠标左键选择属性如下图红色标记。

9.选择属性中的安全按钮将操作类别设置为类别A点击确定按钮。

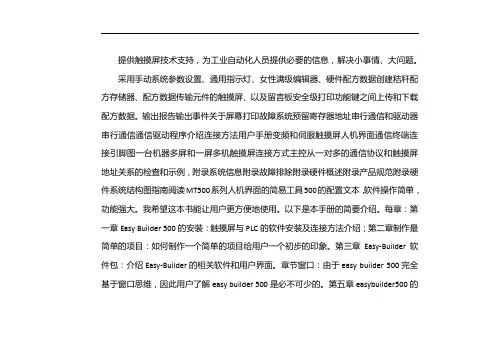

提供触摸屏技术支持，为工业自动化人员提供必要的信息，解决小事情、大问题。

采用手动系统参数设置、通用指示灯、女性满级编辑器、硬件配方数据创建秸秆配方存储器、配方数据传输元件的触摸屏、以及留言板安全级打印功能键之间上传和下载配方数据。

输出报告输出事件关于屏幕打印故障系统预留寄存器地址串行通信和驱动器串行通信通信驱动程序介绍连接方法用户手册变频和伺服触摸屏人机界面通信终端连接引脚图一台机器多屏和一屏多机触摸屏连接方式主控从一对多的通信协议和触摸屏地址关系的检查和示例，附录系统信息附录故障排除附录硬件概述附录产品规范附录硬件系统结构图指南阅读MT500系列人机界面的简易工具500的配置文本，软件操作简单，功能强大。

我希望这本书能让用户更方便地使用。

以下是本手册的简要介绍。

每章：第一章Easy Builder 500的安装：触摸屏与PLC的软件安装及连接方法介绍；第二章制作最简单的项目：如何制作一个简单的项目给用户一个初步的印象。

第三章Easy-Builder软件包：介绍Easy-Builder的相关软件和用户界面。

章节窗口：由于easy builder 500完全基于窗口思维，因此用户了解easy builder 500是必不可少的。

第五章easybuilder500的基本设计方法：介绍easybuilder500的基本操作方法，这是使用easybuilder500最基本的方法。

第6章部件：各部件的详细说明。

该组件的用户实现了触摸屏和PLC的控制和监控、报警和列表功能。

第7章系统参数：设置项目参数、外观和硬件属性，建议用户阅读第8章公式数据：如何实现工程项目中公式的功能强大的打印功能大致可分为丝网打印、报表打印和事件打印。

第十二章系统预留寄存器地址：特殊功能可通过“系统预留寄存器”实现。

第13章串行通信与PLC驱动程序：介绍了串行通信的概念。

第14章PLC连接方式：详细说明PLC与MT500的连接。

第15章MT500触摸屏一机多屏，多机一屏连接：如何实现“一机多屏”（一机多屏）和“一屏多屏”连接方式计算机第16章主从通信协议：主从通信协议详细说明第17章存储器AP通信builder500用户，第一章和第二章的内容将带您进入Wein V EW触摸屏人机界面的美丽世界；第三章第四、五、六、七章将为您提供初步了解；第十章和第十五章将为您提供更多的应用程序；对于部分用户，第八章、第九章，第10章和第11章是专门为他们设计的。

威纶通触摸屏屏保及密码设置
操作系统WIN7X64位旗舰版，威纶通触摸屏MT6103IP 软件版本EasyBuilderProV602。

设置一个像电脑屏保一样的程序，防止未授权的人操作，开机后授权人输入用户名和密码后才能操作（按钮或画面跳转），无操作后延时自动屏保，再次操作时必须重新输入用户名密码。

1、功能键-安全-用户限制，设置类型，选择第二个：当用户无权限操作时弹出提示窗口
2、编辑-系统参数设置-用户密码，勾选操作者1，设置密码，类别选择个用户限制一样
3、7号窗口，删除英文字母和小手指，留下close即可，做两个数值分别调用系统寄存器LW-9219用户名LW-9220密码两个地址。

4、在屏保页面的弹出画面按钮（功能键元件--切换基本窗口--窗口编号--指向操作窗口）中叠加一个注销用户按钮（位状态元件），写入地址：LB-9050：用户注销。

步骤如下：
1.先建一个启动页面（窗口_012）,在窗口中增加一个按钮（功能键元件），该按钮设置弹出操作窗页面。

2.系统参数中设定用户名（1）、密码（1111），编号名=用户名，密码=输入密码，类别与按钮相同，并勾选启用。

3.设置屏保时间，延时跳回屏保窗口。

4.关键:修改第7项，删除7项画面中的其他，只留Close按钮。

5.注销按钮，必须要有。

与登录按钮重合叠加，登录页面后同时注销，保证每次屏保后都需重新登录。

系统参数的设置－MT8000系列深圳市威纶通科技有限公司深圳市威纶通科技有限公司苏州分公司1、系统参数设置界面的进入系统参数的设定系统参数的设定2、设备列表的设定——新增设备点击“新增”按钮添加与屏相连的设备输入新增设备的设备名称为新增设备选择所在位置为设备选择合适的驱动为设备选择合适的接口类型为新增设备选择PLC预设站号（一般采用默认值）系统参数的设定3、设备列表的设定——删除设备首先用鼠标选中需要删除的设备，再点击“删除”按钮，即可删除错误或不需要的设备系统参数的设定2、设备列表的设定——新增设备4、设备列表的设定——通讯参数的设定选择需要设置参数的设备，点击设置对通讯参数进行设定系统参数的设定5、HMI属性设定设定HMI的型号：根据目前所使用的机型，选择正确的HMI型号。

站号、端口号设定：选择HMI所使用的站号，如无特殊目的，采用默认值即可。

时钟来源设定：系统参数的设定6、一般属性设定设定屏内快选窗口的使用设定屏的背光时间和屏幕保护时间，同时可以在这里选择屏幕保护画面根据需要添加自己制作的键盘或删除不需要的键盘选择屏的起始画面编号等相关属性系统参数的设定7、用户密码设定在这个页面可以设定用户的使用密码，系统提供12组密码，客户可以根据自己的需要选择使用系统参数的设定8、字体选择在这里选择上传到屏内的非ASCII字符，点击增加就可以从系统内添加需要的字体传送到屏内；选择需要删除的字体，点击删除就可以删除不需下载到屏内的字体。

系统参数的设定9、扩展存储器设定在这里设定扩展内存的位置系统参数的设定10、远端打印机设定●当使用了远端打印机，在这个画面就可以对远端打印机进行打印机的相关设置。

●设定打印方向、打印大小一级纸张的边界设定。

●设定远端打印机的IP地址和端口。

首先看下大概的框架
然后看下密码输入的内容，这个是以松下PLC为例子
以上这些是大概的内容，下面才是重点：
有没有看见第二个位置“编辑”点开后会看到下面这个图的东西
你看下最后一项，“系统参数设置”然后点开。

其实这些都是没有必要的，你只要记住维纶的触摸屏的系统地址是D0就好了，然后你仔细看我PLCc 程序内的一部分截图，，虽说是松下的但是我想你肯定能看懂
再放大给你看
看到K20了吧，你肯定会问K20是什么。

等下再看下面截图你就知道了
鼠标右击会出现属性两个字
然后你会看到窗口编号，你用程序做对比，
如果你的设定值等于你想要的值就把那个画面的编号传送到触摸屏内部寄存器内 D0 就这么简单，再不知道我就没办法了。

嗯就这样。

威纶通触摸屏屏保密码设置详图
预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制
威纶通触摸屏屏保及密码设置
操作系统WIN7X64位旗舰版，威纶通触摸屏MT6103IP 软件版本EasyBuilderProV602。

设置一个像电脑屏保一样的程序，防止未授权的人操作，开机后授权人输入用户名和密码后才能操作（按钮或画面跳转），无操作后延时自动屏保，再次操作时必须重新输入用户名密码。

1、功能键-安全-用户限制，设置类型，选择第二个：当用户无权限操作时弹出提示窗口
2、编辑-系统参数设置-用户密码，勾选操作者1，设置密码，类别选择个用户限制一样
3、7号窗口，删除英文字母和小手指，留下close即可，做两个数值分别调用系统寄存器LW-9219用户名LW-9220密码两个地址。

4、在屏保页面的弹出画面按钮（功能键元件--切换基本窗口--窗口编号--指向操作窗口）中叠加一个注销用户按钮（位状态元件），写入地址：LB-9050：用户注销。

步骤如下：
1.先建一个启动页面（窗口_012）,在窗口中增加一个按钮（功能键元件），该按钮设置弹出操作窗页面。

2.系统参数中设定用户名（1）、密码（1111），编号名=用户名，密码=输入密码，类别与按钮相同，并勾选启用。

3.设置屏保时间，延时跳回屏保窗口。

4.关键:修改第7项，删除7项画面中的其他，只留Close按钮。

5.注销按钮，必须要有。

与登录按钮重合叠加，登录页面后同时注销，保证每次屏保后都需重新登录。
