[新版]钢筋混凝土梁的正截面承载力计算_图文

第三章钢筋混凝土受弯构件正截面承载力计算受弯构件（bendingmember）是指截面上通常有弯矩和剪力共同作用而轴力可以忽视不计的构件。

钢筋混凝土受弯构件的主要形式是板（Slab）和梁（beam）,它们是组成工程结构的基本构件，在桥梁工程中应用很广。

在荷载作用下，受弯构件的截面将承受弯矩M和V的作用。

因此设计受弯构件时，一般应满意下列两方面的要求：（1）由于弯矩M的作用，构件可能沿弯矩最大的截面发生破坏，当受弯构件沿弯矩最大的截面发生破坏时，破坏截面与构件轴线垂直，称为正截面破坏。

故需进行正截面承载力计算。

（2）由于弯矩M和剪力V的共同作用，构件可能沿剪力最大或弯矩和努力都较大的截面破坏，破坏截面与构件的轴线斜交，称为沿斜截面破坏，故需进行斜截面承载力计算。

为了保证梁正截面具有足够的承载力，在设计时除了适当的选用材料和截面尺寸外，必需在梁的受拉区配置足够数量的纵向钢筋，以承受因弯矩作用而产生的拉力；为了防止梁的斜截面破坏，必需在梁中设置肯定数量的箍筋和弯起钢筋，以承受由于剪力作用而产生的拉力。

第一节受弯构件的截面形式与构造一、钢筋混凝土板的构造板是在两个方向上（长、宽）尺度很大，而在另一方向上（厚度）尺寸相对较小的构件。

钢筋混凝土板可分为整体现浇板和预制板。

在施工场地现场搭支架、立模板、配置钢筋，然后就地浇筑混凝土的板称为整体现浇板。

通常这种板的截面宽度较大，在计算中常取单位宽度的矩形截面进行计算。

预制板是在预制厂和施工场地现场预先制好的板，板宽度一般掌握在Inl左右，由于施工条件好，预制板不仅能采纳矩形实心板，还能采纳矩形空心板，以减轻板的自重。

板的厚度h由截面上的最大弯矩和板的刚度要求打算，但是为了保证施工质量及耐久性的要求，《大路桥规》规定了各种板的最小厚度；行车道板厚度不小于IOOmm人行道板厚度，就地浇注的混凝土板不宜小于80mm,预制不宜小于60mm。

空心板桥的顶板和底板厚度，均不宜小于80mm。

第三章钢筋混凝土受弯构件正截面承载力计算第三章钢筋混凝土受弯构件正截面承载力计算第三章钢筋混凝土受弯构件正截面承载力计算第一节钢筋砼受弯构件的构造一、钢筋砼板的构造二、钢筋砼梁的构造一、钢筋砼板(reinforced concreteslabs)的构造1、钢筋砼板的分类：整体现浇板、预制装配式板。

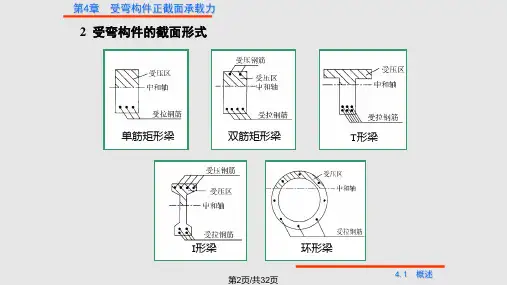

2、截面形式小跨径一般为实心矩形截面。

跨径较大时常做成空心板。

如图所示。

3、板的厚度：根据跨径(span)内最大弯矩和构造要求确定，其最小厚度应有所限制：行车道板一般不小于100mm；人行道板不宜小于60mm(预制板)和80mm(现浇筑整体板)。

4、板的钢筋由主钢筋(即受力钢筋)和分布钢筋组成如图。

钢筋混凝土板桥构造图（1）主筋布置：布置在板的受拉区。

直径：行车道板：不小于10mm；人行道板：不小于8mm。

间距：间距不应大于200mm。

主钢筋间横向净距和层与层之间的竖向净距，当钢筋为三层及以下时，不应小于30mm，并不小于钢筋直径；当钢筋为三层以上时，不应小于40mm，并不小于钢筋直径的1.25倍。

净保护层：保护层厚度应符合下表规定。

序号构件类别环境条件ⅠⅡⅢ、Ⅳ1 基础、桩基承台⑴基坑底面有垫层或侧面有模板（受力钢筋）⑵基坑底面无垫层或侧面无模板465756852 墩台身、挡土结构、涵洞、梁、板、拱圈、拱上建筑（受力主筋）34453 人行道构件、栏杆（受力主筋）22534 箍筋22535 缘石、中央分隔带、护栏等行车道构件34456 收缩、温度、分布、防裂等表层钢筋15225梁构件，在不同环境条件下，保护层厚度值注：请点击<按扭Ⅰ,Ⅱ,Ⅲ&Ⅳ>，以查看不同保护层厚度值（2）分布钢筋(distribution steel bars)：垂直于板内主钢筋方向上布置的构造钢筋称为分布钢筋作用：A、将板面上荷载更均匀地传递给主钢筋B、固定主钢筋的位置C、抵抗温度应力和混凝土收缩应力(shrinkage stress)布置：A、在所有主钢筋的弯折处，均应设置分布钢筋B、与主筋垂直C、设在主筋的内侧数量：截面面积不小于板截面面积的0.1%。

《混凝土结构设计原理》钢筋和混凝土受弯构件正截面承载力计算钢筋和混凝土受弯构件正截面承载力计算是混凝土结构设计中的一项重要内容。

正截面承载力是指构件在弯曲荷载作用下所能承受的最大力。

本文将介绍正截面承载力的计算方法。

首先，钢筋和混凝土受弯构件的截面主要由混凝土和钢筋两部分组成。

混凝土的承载能力主要通过压应力进行传递，而钢筋则主要通过拉应力进行传递。

因此，在计算正截面承载力时，需要分别考虑混凝土和钢筋的承载能力。

对于混凝土的承载能力计算，一般采用极限平衡法或材料应力-应变关系来进行。

在极限平衡法中，混凝土的弯曲承载能力可以通过下式计算：Mrd = φ × α × W × z × (d - α/z)其中，Mrd表示混凝土的弯曲承载能力；φ为混凝土材料的折减系数，考虑了实际使用中存在的各种因素；α为混凝土抗压区高度与截面有效高度之比；W为混凝土抗压区的受压区面积；z为抗压区重心到截面受拉边缘的距离；d为截面的有效高度。

对于钢筋的承载能力计算，可以通过以下公式进行：Md = As × fy × (d - a/2)其中，Md表示钢筋的弯曲承载能力；As为钢筋的截面面积；fy为钢筋的屈服强度；d为截面的有效高度；a为混凝土抗压区高度。

当混凝土和钢筋的弯曲承载能力相等时，构件达到破坏状态。

因此，可以根据混凝土和钢筋的承载能力计算结果，来确定构件的正截面承载力。

需要注意的是，以上计算过程中涉及到的参数如α、z、d、a等都需要根据具体情况进行确定。

这些参数的取值与构件的几何形状、材料特性、受力状态等密切相关。

因此，在进行正截面承载力计算时，需要进行充分的分析和计算，并根据相关规范和标准进行校核。

总结来说，钢筋和混凝土受弯构件正截面承载力的计算是一个综合考虑混凝土和钢筋材料特性、构件几何形状和受力状态的过程。

通过合理的参数选择和计算方法，可以得到结构构件的正截面承载力，为混凝土结构设计提供依据。

《混凝土结构设计原理》钢筋和混凝土受弯构件正截面承载力计算钢筋和混凝土受弯构件正截面承载力计算是结构设计中的一个重要部分，在实际工程中有着广泛的应用。

本文将介绍钢筋和混凝土受弯构件正截面承载力计算的原理和方法。

首先，正截面承载力计算主要涉及到两个方面：混凝土的承载力和钢筋的承载力。

混凝土的承载力主要包括混凝土本身的抗压强度和抗拉强度两个方面；钢筋的承载力主要包括钢筋的抗拉强度和屈服强度两个方面。

其次，正截面承载力计算的常用方法有弯矩优化法和极限平衡法。

弯矩优化法是指通过假设截面内部的混凝土和钢筋承受的应力分布，推导出正截面承载力的理论公式，并通过求解该公式来确定正截面承载力。

极限平衡法是指通过假设截面处于极限破坏状态，利用平衡方程推导出正截面承载力的上限，并通过比较上限值和实际载荷的大小来确定正截面承载力。

最后，具体进行正截面承载力计算时，需要根据受力情况确定正截面的受力模式。

一般情况下，正截面的受力模式可分为受压模式和受拉模式。

在受压模式下，混凝土为主要受力构件，钢筋主要起到约束混凝土的作用；在受拉模式下，钢筋为主要受力构件，混凝土主要起到传递受拉力的作用。

在受压模式下，可以通过计算混凝土的抗压承载力和钢筋的抗压承载力来确定正截面的承载力。

混凝土的抗压承载力可以通过抗压强度和截面积计算得到；钢筋的抗压承载力可以通过抗压强度和受压区域的钢筋面积计算得到。

在受拉模式下，可以通过计算混凝土和钢筋的抗拉承载力来确定正截面的承载力。

混凝土的抗拉承载力可以通过抗拉强度和截面积计算得到；钢筋的抗拉承载力可以通过抗拉强度和受拉区域的钢筋面积计算得到。

在实际工程中，还需要考虑正截面的变形性能。

正截面的变形性能主要包括截面的抗裂性能和抗挠性能。

抗裂性能可以通过计算混凝土和钢筋的抗裂承载力来进行评估；抗挠性能可以通过计算混凝土和钢筋的抗挠承载力来进行评估。

总结起来，钢筋和混凝土受弯构件正截面承载力的计算是一个综合考虑混凝土和钢筋两者抗压、抗拉承载力及变形性能的过程。
