混凝土梁正截面承载力计算.

第三章钢筋混凝土受弯构件正截面承载力计算受弯构件（bendingmember）是指截面上通常有弯矩和剪力共同作用而轴力可以忽视不计的构件。

钢筋混凝土受弯构件的主要形式是板（Slab）和梁（beam）,它们是组成工程结构的基本构件，在桥梁工程中应用很广。

在荷载作用下，受弯构件的截面将承受弯矩M和V的作用。

因此设计受弯构件时，一般应满意下列两方面的要求：（1）由于弯矩M的作用，构件可能沿弯矩最大的截面发生破坏，当受弯构件沿弯矩最大的截面发生破坏时，破坏截面与构件轴线垂直，称为正截面破坏。

故需进行正截面承载力计算。

（2）由于弯矩M和剪力V的共同作用，构件可能沿剪力最大或弯矩和努力都较大的截面破坏，破坏截面与构件的轴线斜交，称为沿斜截面破坏，故需进行斜截面承载力计算。

为了保证梁正截面具有足够的承载力，在设计时除了适当的选用材料和截面尺寸外，必需在梁的受拉区配置足够数量的纵向钢筋，以承受因弯矩作用而产生的拉力；为了防止梁的斜截面破坏，必需在梁中设置肯定数量的箍筋和弯起钢筋，以承受由于剪力作用而产生的拉力。

第一节受弯构件的截面形式与构造一、钢筋混凝土板的构造板是在两个方向上（长、宽）尺度很大，而在另一方向上（厚度）尺寸相对较小的构件。

钢筋混凝土板可分为整体现浇板和预制板。

在施工场地现场搭支架、立模板、配置钢筋，然后就地浇筑混凝土的板称为整体现浇板。

通常这种板的截面宽度较大，在计算中常取单位宽度的矩形截面进行计算。

预制板是在预制厂和施工场地现场预先制好的板，板宽度一般掌握在Inl左右，由于施工条件好，预制板不仅能采纳矩形实心板，还能采纳矩形空心板，以减轻板的自重。

板的厚度h由截面上的最大弯矩和板的刚度要求打算，但是为了保证施工质量及耐久性的要求，《大路桥规》规定了各种板的最小厚度；行车道板厚度不小于IOOmm人行道板厚度，就地浇注的混凝土板不宜小于80mm,预制不宜小于60mm。

空心板桥的顶板和底板厚度，均不宜小于80mm。

梁正截面承载力计算公式梁正截面承载力计算公式是结构工程中非常重要的一部分，它关系到梁在受力情况下的安全性和稳定性。

咱们先来说说梁正截面承载力是个啥。

想象一下，一根大梁横跨在两个支撑点上，上面承受着各种重量和压力。

这时候，梁的正截面，也就是从正面看被切开的那个面，能够承受多大的力而不发生破坏，这就是梁正截面承载力要研究的问题。

梁正截面承载力的计算公式可不是随便来的，那是经过无数科学家和工程师们反复试验、研究和推导出来的。

比如说，在一次建筑工地上，我就看到工人们在为一根大梁的设计犯愁。

他们拿着图纸，对照着各种规范和公式，眉头紧锁。

我凑过去一看，原来是在计算这根梁的正截面承载力是否满足要求。

这计算公式里包含了好多因素呢，像混凝土的强度、钢筋的强度和数量、梁的截面尺寸等等。

就拿混凝土强度来说吧，不同强度等级的混凝土，能提供的承载能力可大不一样。

比如说，C30 的混凝土和 C50 的混凝土，强度上就有明显的差别。

在计算梁正截面承载力的时候，就得把这些差别考虑进去。

要是用错了混凝土的强度等级，那可就麻烦啦！再说说钢筋。

钢筋在梁中就像是骨架一样，起着增强承载能力的作用。

钢筋的数量、直径、布置方式都会影响梁的正截面承载力。

有一次，我看到一个工程案例，就是因为钢筋布置不合理，导致梁在使用过程中出现了裂缝，差点酿成大祸。

梁的截面尺寸也很关键。

截面越大，通常能承受的力也就越大。

但也不是说截面越大就越好，还得考虑建筑空间的限制和成本的问题。

在实际应用中，计算梁正截面承载力可不能马虎。

一个小小的错误，可能就会导致严重的后果。

所以工程师们在计算的时候，那是要反复核对，确保万无一失。

比如说，在一个大型商场的建设中，设计师们为了确定主梁的正截面承载力，进行了大量的计算和模拟。

他们不仅要考虑商场内部的货架、人员等荷载，还要考虑可能的地震、风等自然灾害的影响。

每一个数据，每一个参数，都要经过精心的选择和计算。

总之，梁正截面承载力计算公式是建筑结构设计中的重要工具，它就像是一把尺子，帮助我们衡量梁的承载能力是否足够，是否能够安全可靠地为我们服务。

7.3 正截面受压承载力计算第7.3.1条钢筋混凝土轴心受压构件，当配置的箍筋符合本规范第10.3节的规定时，其正截面受压承载力应符合下列规定(图7.3.1)：N≤0.9φ(fc A+f'yA's) (7.3.1)式中N--轴向压力设计值；φ--钢筋混凝土构件的稳定系数，按表7.3.1采用；fc--混凝土轴心抗压强度设计值，按本规范表4.1.4采用；A--构件截面面积；A's--全部纵向钢筋的截面面积。

当纵向钢筋配筋率大于3%时，公式(7.3.1)中的A应改用(A-A's)代替。

钢筋混凝土轴心受压构件的稳定系数表7.3.1图7.3.1：配置箍筋的钢筋混凝土轴心受压构件第7.3.2条钢筋混凝土轴心受压构件，当配置的螺旋式或焊接环式间接钢筋符合本规范第10.3节的规定时，其正截面受压承载力应符合下列规定(图7.3.2)：N≤0.9(fc Acor+f'yA's+2αfyA'ss0) (7.3.2-1)A ss0=πdcorAss1/s (7.3.2-2)式中fy--间接钢筋的抗拉强度设计值；Acor--构件的核心截面面积：间接钢筋内表面范围内的混凝土面积；Ass0--螺旋式或焊接环式间接钢筋的换算截面面积；dcor--构件的核心截面直径：间接钢筋内表面之间的距离；Ass1--螺旋式或焊接环式单根间接钢筋的截面面积；s--间接钢筋沿构件轴线方向的间距；α--间接钢筋对混凝土的约束的折减系数：当混凝土强度等级不超过C50时，取1.0，当混凝土强度等级为C80时，取0.85，其间接线性内插法确定。

注：1按公式(7.3.2-1)算得的构件受压承载力设计值不应大于按本规范公式(7.3.1)算得的构件受压承载力设计值的1.5倍；2当遇到下列任意一种情况时，不应计入间接钢筋的影响，而应按本规范第7.3.1条的规定进行计算：1)当l/d>12时；2)当按公式(7.3.2-1)算得的受压承载力小于按本规范公式(7.3.1)算得的受压承载力时；3)当间接钢筋的换算截面面积Ass0小于纵向钢筋的全部截面面积的25%时。

第三章钢筋混凝土受弯构件正截面承载力计算第三章钢筋混凝土受弯构件正截面承载力计算第三章钢筋混凝土受弯构件正截面承载力计算第一节钢筋砼受弯构件的构造一、钢筋砼板的构造二、钢筋砼梁的构造一、钢筋砼板(reinforced concreteslabs)的构造1、钢筋砼板的分类：整体现浇板、预制装配式板。

2、截面形式小跨径一般为实心矩形截面。

跨径较大时常做成空心板。

如图所示。

3、板的厚度：根据跨径(span)内最大弯矩和构造要求确定，其最小厚度应有所限制：行车道板一般不小于100mm；人行道板不宜小于60mm(预制板)和80mm(现浇筑整体板)。

4、板的钢筋由主钢筋(即受力钢筋)和分布钢筋组成如图。

钢筋混凝土板桥构造图（1）主筋布置：布置在板的受拉区。

直径：行车道板：不小于10mm；人行道板：不小于8mm。

间距：间距不应大于200mm。

主钢筋间横向净距和层与层之间的竖向净距，当钢筋为三层及以下时，不应小于30mm，并不小于钢筋直径；当钢筋为三层以上时，不应小于40mm，并不小于钢筋直径的1.25倍。

净保护层：保护层厚度应符合下表规定。

序号构件类别环境条件ⅠⅡⅢ、Ⅳ1 基础、桩基承台⑴基坑底面有垫层或侧面有模板（受力钢筋）⑵基坑底面无垫层或侧面无模板465756852 墩台身、挡土结构、涵洞、梁、板、拱圈、拱上建筑（受力主筋）34453 人行道构件、栏杆（受力主筋）22534 箍筋22535 缘石、中央分隔带、护栏等行车道构件34456 收缩、温度、分布、防裂等表层钢筋15225梁构件，在不同环境条件下，保护层厚度值注：请点击<按扭Ⅰ,Ⅱ,Ⅲ&Ⅳ>，以查看不同保护层厚度值（2）分布钢筋(distribution steel bars)：垂直于板内主钢筋方向上布置的构造钢筋称为分布钢筋作用：A、将板面上荷载更均匀地传递给主钢筋B、固定主钢筋的位置C、抵抗温度应力和混凝土收缩应力(shrinkage stress)布置：A、在所有主钢筋的弯折处，均应设置分布钢筋B、与主筋垂直C、设在主筋的内侧数量：截面面积不小于板截面面积的0.1%。

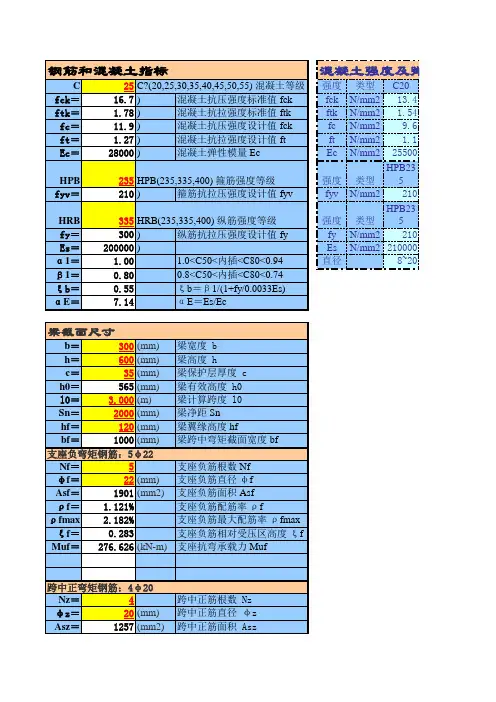

梁正截面受弯承载力计算书1 已知条件梁截面宽度b=250mm,高度h=600mm,受压钢筋合力点至截面近边缘距离a's=35mm,受拉钢筋合力点到截面近边缘距离a s=35mm,计算跨度l0=6300mm,混凝土强度等级C20,纵向受拉钢筋强度设计值f y=300MPa,纵向受压钢筋强度设计值f'y=300MPa,非抗震设计,设计截面位于框架梁梁中,截面设计弯矩M=142.88kN·m,截面下部受拉。

2 配筋计算构件截面特性计算A=150000mm2, I x=4499999744.0mm4查混凝土规范表4.1.4可知f c=9.6MPa f t=1.10MPa由混凝土规范6.2.6条可知α1=1.0 β1=0.8由混凝土规范公式(6.2.1-5)可知混凝土极限压应变εcu=0.0033由混凝土规范表4.2.5可得钢筋弹性模量E s=200000MPa相对界限受压区高度ξb=0.550截面有效高度h0=h-a's=600-35=565mm受拉钢筋最小配筋率ρsmin=0.0020受拉钢筋最小配筋面积A smin=ρsmin bh=0.0020×250×600=300mm2混凝土能承受的最大弯矩M cmax=α1f cξb h0b(h0-0.5ξb h0)=1.0×9.6×0.550×565×250×(565-0.5×0.550×565)=304043584N·mm >M由混凝土规范公式(6.2.10-1)可得αs=M/α1/f c/b/h20=142880000/1.0/9.6/250/5652=0.19截面相对受压区高度ξ=1-(1-2αs)0.5=1-(1-2×0.19)0.5=0.209由混凝土规范公式(6.2.10-2)可得受拉钢筋面积A s=(α1f c bξh0)/f y=(1.0×9.6×250×0.21×565)/300=941.47mm2A s>A smin,取受拉钢筋面积A s=941.47mm2梁斜截面受剪承载力计算书1 已知条件梁截面宽度b=250mm,高度h=600mm,纵向钢筋合力点至截面近边缘距离a s=35mm,计算跨度l0=6300mm,箍筋间距s=100mm,混凝土强度等级C20,箍筋设计强度f yv=270MPa,非抗震设计,竖向剪力设计值V=90.72kN,求所需钢筋面积。

3.2 正截面承载力计算钢筋混凝土受弯构件通常承受弯矩和剪力共同作用，其破坏有两种可能：一种是由弯矩引起的，破坏截面与构件的纵轴线垂直，称为沿正截面破坏；另一种是由弯矩和剪力共同作用引起的，破坏截面是倾斜的，称为沿斜截面破坏。

所以，设计受弯构件时，需进行正截面承载力和斜截面承载力计算。

一、单筋矩形截面1.单筋截面受弯构件沿正截面的破坏特征钢筋混凝土受弯构件正截面的破坏形式与钢筋和混凝土的强度以及纵向受拉钢筋配筋率ρ有关。

ρ用纵向受拉钢筋的截面面积与正截面的有效面积的比值来表示，即ρ＝As/(bh0)，其中A s为受拉钢筋截面面积；b为梁的截面宽度；h0为梁的截面有效高度。

根据梁纵向钢筋配筋率的不同，钢筋混凝土梁可分为适筋梁、超筋梁和少筋梁三种类型，不同类型梁的具有不同破坏特征。

①适筋梁配置适量纵向受力钢筋的梁称为适筋梁。

适筋梁从开始加载到完全破坏，其应力变化经历了三个阶段，如图3.2.1。

第I阶段（弹性工作阶段）：荷载很小时，混凝土的压应力及拉应力都很小，应力和应变几乎成直线关系，如图3.2.1a。

当弯矩增大时，受拉区混凝土表现出明显的塑性特征，应力和应变不再呈直线关系，应力分布呈曲线。

当受拉边缘纤维的应变达到混凝土的极限拉应变εtu时，截面处于将裂未裂的极限状态，即第Ⅰ阶段末，用Ⅰa表示，此时截面所能承担的弯矩称抗裂弯矩M cr，如图3.2.1b。

Ⅰa阶段的应力状态是抗裂验算的依据。

第Ⅱ阶段（带裂缝工作阶段）：当弯矩继续增加时，受拉区混凝土的拉应变超过其极限拉应变εtu，受拉区出现裂缝，截面即进入第Ⅱ阶段。

裂缝出现后，在裂缝截面处，受拉区混凝土大部分退出工作，拉力几乎全部由受拉钢筋承担。

随着弯矩的不断增加，裂缝逐渐向上扩展，中和轴逐渐上移，受压区混凝土呈现出一定的塑性特征，应力图形呈曲线形，如图3.2.1c。

第Ⅱ阶段的应力状态是裂缝宽度和变形验算的依据。

当弯矩继续增加，钢筋应力达到屈服强度f y，这时截面所能承担的弯矩称为屈服弯矩M y。

3 钢筋混凝土受弯构件正截面承载力计算3·1 概 述受弯构件是指主要承受弯矩和剪力为主的构件。

受弯构件是土木工程中应用数量最多，使用面最广的一类构件。

一般房屋中各种类型的楼盖和屋盖结构的梁、板以及楼梯和过梁；工业厂房中的屋面大梁、吊车粱、铁路、公路中的钢筋混凝土桥梁等都属于受弯构件。

此外，房屋结构中经常采用的钢筋混凝土框架的横梁虽然除承受弯矩和剪力外还承受轴向力(压力或拉力)，但由于轴向力值通常较小，其影响可以忽略不计，因此框架横粱也常按受弯构件进行设计。

按极限状态进行设计的基本要求，对受弯构件需要进行下列计算和验算：1．承载能力极限状态计算，即截面强度计算在荷载作用下，受弯构件截面一般同时产生弯矩和剪力。

设计时既要满足构件的抗弯承载力要求，也要满足构件的抗剪承载力要求。

因此，必须分别对构件进行抗弯和抗剪强度计算。

在进行截面强度计算时，荷载效应(弯矩M和剪力V)通常是按弹性假定用结构力学方法计算；在某些连续梁、板中，荷载效应也可以按塑性设计方法求得。

本章主要是介绍受弯构件抗弯强度的计算方法。

2．正常使用极限状态验算受弯构件一般还需要按正常使用极限状态的要求进行变形和裂缝宽度的验算。

这方面的有关问题将在第八章中介绍。

除进行上述两类计算和验算外，还必须采取一系列构造措施，方能保正构件具有足够的强度和刚度，并使构件具有必要的耐久性。

在本章的3·2中将讨论梁板结构的一般构造。

3.2 梁板结构的一般构造1、梁板截面的型式与尺寸梁和板均为受弯构件，梁的截面高度一般都大于其宽度，而板的截面高度则远小于其宽度。

钢筋混凝土梁、板可分为预制梁、板和现浇梁、板两大类。

钢筋混凝土预制板的截面形式很多，最常用的有平板、槽形板和多孔板三种(图3-1)。

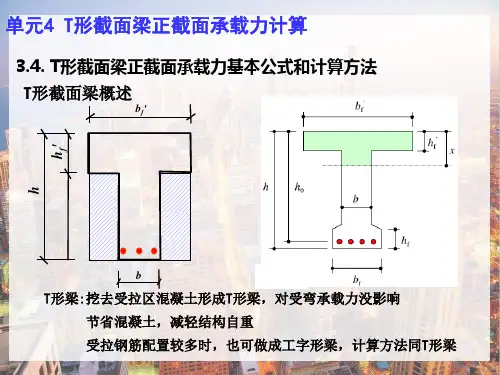

钢筋混凝土预制梁最常用的截面形式为矩形和T形(图3-2)。

有时为了降低层高将梁做成十字梁、花篮梁，将板搁支在伸出的翼缘上，使板的顶面与梁的顶面齐平。

钢筋混凝土现浇梁、板的形式也很多。

钢筋混凝土受弯构件正截面承载力简便计算正文：在钢筋混凝土结构设计中，受弯构件是一种常见的结构元素，其正截面承载力是设计中的关键参数之一。

正截面承载力的计算是评估构件的抗弯能力和安全性的基础，因此在设计中起着重要的作用。

本文将介绍钢筋混凝土受弯构件正截面承载力的简便计算方法，帮助读者更好地理解和应用。

1. 承载力计算的基本原理钢筋混凝土受弯构件的正截面承载力可以通过极限状态计算方法来评估。

其基本原理是根据构件的几何形状、材料性质和荷载作用下的应力分布，计算出构件的抗弯承载力。

在计算过程中，一般采用等效矩形应力分布假设来简化计算。

2. 等效矩形应力分布假设等效矩形应力分布假设是钢筋混凝土受弯构件计算的基础。

该假设认为在受弯构件的截面内，混凝土的应力分布可以近似为一个矩形。

在矩形应力分布中，混凝土的应力是一个线性递减的函数，而钢筋的应力则保持不变。

3. 正截面抗弯承载力计算公式根据等效矩形应力分布假设，可以得到钢筋混凝土受弯构件正截面的抗弯承载力计算公式。

常见的计算公式有多种，其中最常用的是弯矩-曲率法和应力-应变法。

- 弯矩-曲率法：根据截面的几何特性、材料特性和荷载情况，可以通过弯矩-曲率关系来计算截面的抗弯承载力。

具体计算公式如下：M = σs * As * d + σc * Ac * (d - x)其中，M为截面的弯矩，σs为钢筋应力，As为钢筋面积，d为截面的有效高度，σc为混凝土应力，Ac为混凝土面积，x为等效矩形应力分布中混凝土应力变为零的距离。

- 应力-应变法：根据混凝土和钢筋的应力-应变关系，可以分别计算出混凝土和钢筋的应力，然后将二者叠加得到截面的总应力。

具体计算公式如下：σ = σc + σs其中，σ为截面的总应力，σc和σs分别为混凝土和钢筋的应力。

4. 工程实例分析为了更好地理解和应用正截面承载力的简便计算方法，我们将通过一个具体的工程实例来进行分析。

假设有一根钢筋混凝土梁，截面尺寸为200mm×400mm，混凝土强度等级为C30，钢筋强度等级为HRB400。
