单极滑触线

起重机滑触线应用说明起重机滑触线又称滑触线，滑线，安全滑线。

起重机滑触线用于给移动中的设备供电，由两部分组成，滑线导轨（固定部分，与电源相接，常导轨由单长4m/根或者6米/根连接而成），集电器（滑动部分，可在滑线轨道上或内滑动并与铜条接触取电，集电器用于与移动电机相连）。

目前普遍采用起重机滑触线（管式，封闭），单极组合滑触线，刚体滑触线，多级管式安全滑触线，无接缝滑触线，电缆滑触线，工字钢电缆滑车等，在防护等级、绝缘方面有很大改进，安全可靠。

起重机滑触线——用于灰尘，潮湿等环境，可配防尘密封条和手保护（滑触线离人距离很近的时候要配手保护，如：akapp）。

集电器运行速度小于300米/分钟。

DMHX单极组合起重机滑触线——安装方便，速度快，速度可达500米/分钟（进口滑触线可以达到）。

DMGH刚体起重机滑触线——用于高电流设备，电流可达几千安。

DMHP管式起重机滑触线——根据不同的极数进行组合，电流也可达千安。

起重机滑触线质量可根据以下标准恒量：1、碳刷使用寿命--属于易耗品，行驶距离影响设备维护周期。

2、滑触线外壳质量--适用温度，环境等。

3、集电器性能--主要从轮子使用寿命、转弯轮设计和集电器是否满足各种环境下使用。

4、滑触线膨胀问题--长度超过100米以后就要考虑膨胀问题。

5、电压降问题--根据各种铜条长度电压降有所不同。

起重机滑触线的主要两种组成部分就是导管和导体，但是除此之外，起重机滑触线还有需要一些滑触线配件一起组成一个完整的滑触线供电系统，否则也无法进行安全有效的移动供电。

哪我们还需要哪些起重机滑触线配件呢？滑触线集电器，滑触线固定支架，滑触线中间进线盒，滑触线连接头，滑触线膨胀段，滑触线拔叉等等，只有通过其配件的完善才会使滑触线能更安全，更有效，更方便的各类型的移动设备进行供电。

虽然当今起重机滑触线的质量日升月异，产品质量跨越了一大步，每个机械设备，线缆都有其的使用寿命，但是好的起重机滑触线可以通过良好的使用习惯以及使用过程中的维护保养，延长其使用寿命，从而节约企业的生产成本。

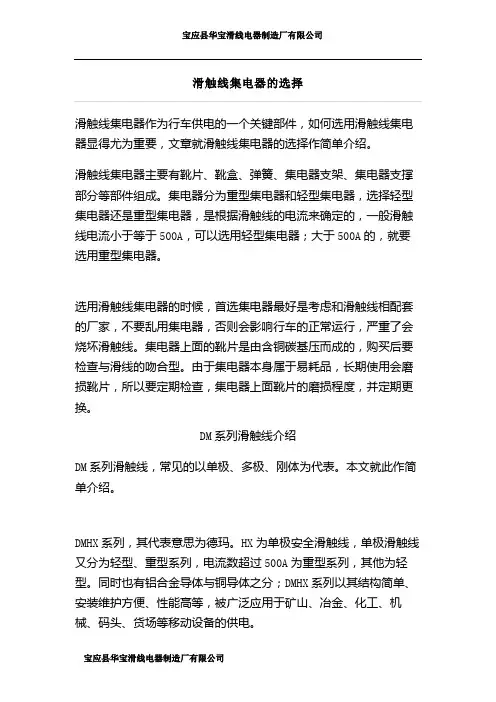

滑触线集电器的选择滑触线集电器作为行车供电的一个关键部件，如何选用滑触线集电器显得尤为重要，文章就滑触线集电器的选择作简单介绍。

滑触线集电器主要有靴片、靴盒、弹簧、集电器支架、集电器支撑部分等部件组成。

集电器分为重型集电器和轻型集电器，选择轻型集电器还是重型集电器，是根据滑触线的电流来确定的，一般滑触线电流小于等于500A，可以选用轻型集电器；大于500A的，就要选用重型集电器。

选用滑触线集电器的时候，首选集电器最好是考虑和滑触线相配套的厂家，不要乱用集电器，否则会影响行车的正常运行，严重了会烧坏滑触线。

集电器上面的靴片是由含铜碳基压而成的，购买后要检查与滑线的吻合型。

由于集电器本身属于易耗品，长期使用会磨损靴片，所以要定期检查，集电器上面靴片的磨损程度，并定期更换。

DM系列滑触线介绍DM系列滑触线，常见的以单极、多极、刚体为代表。

本文就此作简单介绍。

DMHX系列，其代表意思为德玛。

HX为单极安全滑触线，单极滑触线又分为轻型、重型系列，电流数超过500A为重型系列，其他为轻型。

同时也有铝合金导体与铜导体之分；DMHX系列以其结构简单、安装维护方便、性能高等，被广泛应用于矿山、冶金、化工、机械、码头、货场等移动设备的供电。

DMHP系列，HP为管式多极安全滑触线代号，同时DMHP系列也可分F、J、R系列。

DMHP-F为防尘型滑线；DMHP-J为金属外壳型，属于特殊类型；DMHP-R为弧形系列。

通常普通常用型不标。

管式多极滑触线适用于电流量较小的场合，同时导体具有安装简单、节约电能的功能，使其在市场上占有一席之地。

DMGH系列，GH为高温刚体滑触线代号，同时DMGH系列也可细分为Z、F系列。

DMGH-Z为组合式刚体滑触线；DMGH-F为复合式刚体滑触线。

DMGH系列滑线，是由铜导体和钢质结构骨架或铝材料构成的，用高强度绝缘子支撑，绝缘子安装在轨道梁的支架上，从而组成向各种起重机设备馈电的移动供电系统。

滑触线知识点一、知识概述《滑触线知识点》①基本定义：滑触线就是一种给移动设备供电的系统线。

简单讲呢，就像家里电器插在插座上要用电线供电一样，有些设备是会移动的呀，不能老拖着个线跑，就靠滑触线这种特别的线给它供电。

它一般是由滑线导轨和集电器等部分组成的。

②重要程度：在工业领域那可是相当重要的，像行车、移动天车那些大型移动设备都得靠它供电，要是没了滑触线，这些设备就没法正常工作，整个生产环节都得乱套。

③前置知识：得了解点电路知识，像什么电流、电压基本概念，不然的话都不好理解滑触线怎么传递电的。

还有就是对于移动设备的运行方式也得有个概念，如果不知道设备是怎么动的，也很难理解滑触线怎么跟着它供电。

④应用价值：在各种重工业厂房里大量应用啊。

比如说在大型钢铁厂里，那些吊运钢坯的行车，靠着滑触线供电才能在厂房里来回跑着吊运钢材。

要是人工去拉电线给行车供电，那不现实也不安全。

二、知识体系①知识图谱：在电气工程里面算是比较小却不可或缺的一块知识内容。

它和移动供电技术相关知识联系紧密。

②关联知识：和电工学里很多知识有关联，像电路的安全防护知识就很重要，毕竟滑触线也是在电路系统中工作的。

还和一些机械运动知识相关联，因为它得配合着移动设备用。

③重难点分析：- 掌握难度：有一定难度，要理解它的供电原理和整个系统的构成不容易。

像不同类型的滑触线在不同条件下的性能区别就比较头疼。

- 关键点：理解滑触线与集电器的匹配性很关键，还有就是滑触线的安装规范。

④考点分析：- 在电气相关的考试中，要是考查工业供电这一块的话，滑触线可能会以选择题或者简单的分析题出现。

比如让你选择适合某一移动设备工作环境的滑触线类型这种题。

三、详细讲解【理论概念类】①概念辨析：- 滑触线的核心是导电，通过导轨和集电器的接触来实现电能传输。

导轨就像火车的铁轨一样，是电流的通道，集电器呢就像火车的轮子，在导轨上移动同时把电取走给设备。

②特征分析：- 耐用性特征：它得适应不同的工作环境，像是在有灰尘、有湿度甚至有轻微腐蚀性气体的环境下也得长时间稳定工作，这就要求它的材料要有比较好的抗腐蚀、耐磨等性能。

安全滑触线参数规格型号表
安全滑触线又称为：滑触线，安全滑线，滑线。

安全滑触线用于给移动中的设备供电，由两部分组成，滑线导轨（固定部分，与电源相接，常导轨由单长4m/根或者6米/根连接而成），集电器（滑动部分，可在滑线轨道上或内滑动并与铜条接触取电，集电器用于与移动电机相连）。

其中，HXPnR-H-320A单极组合安全滑触线/滑触线由H型铝合金本体导轨加压V型不锈钢滑接带、PVC绝缘外壳、外置式集电器以及悬吊、固定等组件组合而成。

该产品以其设计新颖、结构合理、维护方便、使用安全等特点被广泛应用于电流较大、使用频率较高、运行速度快和环境较差的场合，是安全滑触线中比较有代表性的类型之一。

滑触线常见型号：
前卫HXPnR-H-320A单极组合安全滑触线参数：
此外，在安全滑触线的使用中，还应注意：
a:滑触线在使用过程，尽量避免与其他带电部分，过分靠近，因保持一定的安全距离。

b:如果使用滑触线供电的设备负荷不大，电流过小，应对滑触线使用接地，接零等保护装置。

c:在滑触线的安装地点，使用地点应设置安全标志，以免其他设备，人员对其重压，造成外壳破裂，导致安全事故。

d:如果使用滑触线供电的设备负荷较大，电流过大，易造成滑触线电压过强，应在滑触线所使用的场所安装避雷线，保护间隙等电压保护设备。

e:滑触线在室外或室内人员集中处使用时，应在其四周采取严密的防护措施，以免因滑触线表面破损，接口处漏电造成安全
事故。

f:虽然特殊型号的滑触线具有高强度的耐腐蚀、耐磨损、耐重压、耐高温等等特点，可以在恶劣环境中正常使用，但是不能因为其本身特点而不进行第2次保护，如滑触线在恶劣环境中使用，应对其进行二次保护延长其使用寿命。

起重机滑触线计算书一、起重机配置现场为两台完全相同的140T桥式起重机，起重机电机配置如下：1、主升电机：37KW1台电流：80A2、副升电机：18.5KW1台电流：42A3、小车电机：7.5KW2台电流：20*2=40A4、大车电机：11KW4台电流：25*4=100A二、计算准备1、计算电流：考虑两台车同时用，单机构最大电流为大车电流，单台100A,同时用时为200A,变频启动时，电机启动瞬间电流最大为电机的2倍，即单机构最大峰值电流为400A。

极限情况为大车和主升同时用。

计算电流=单机构最大峰值电流+单机构第二大电流=400+80*2=560A2、交流阻抗：因技术要求最小为800A滑线，查800A滑线的交流阻抗为0.00012欧/米。

3、功率因数：异步绕线电机按0.65计算。

4、车间长度：车间长度为151米。

5、正常工作极限电流：正常工作时，可能出现的极限电流为各机构电流和：正常工作极限电流=80*2+42*2+40*2+100*2=524A三、电压降计算800A滑线最大电压降=1.73*计算电流*车间长度*交流阻抗*功率因数=1.73*560*151*0.00012*0.65=11.4V四、选型规范1、滑线额定电流需大于正常工作极限电流。

2、最大电压降需小于5%,即19V。

（因额定电压为380V,5%电压为380*5%=19V）四、选型验证1、选用800A单极滑触线，滑线额定电流为800A,大于正常工作极限电流524A,满足条件。

2、选用800A单极滑触线，滑线最大电压降为11.4V，小于19V，满足条件。

五、计算结果选择800A单极滑线，完全能满足现场使用要求。

滑触线简述安全滑触线是为移动设备（主要成品滑触线是起重机，行车，吊车）提供供电的一种“特殊电线”。

供电滑触线装置由护套，导体、受电器三个主要部件及一些辅助组件构成1、护套：是一根半封闭的导形管状部件，是滑触线的主体部分。

其内部可根据需要嵌高3-16根祼体导轨作为供电导线，各导轨间相互绝缘，从而保证供电的安全性。

并在带电检修时有效地防止检修人员触电事故。

本厂生产的导管每条长度为4m，可以连接成任意需要长度，普通导管制作成直线形，也可按特殊需求制成圆弧形等。

2、导体：主要材质是铜，根据其截面积常用的有10平方，16平方，25平方3、受电器是在导管内运行的一组电刷壳架，由安置在用电机构（行车、小车、电动葫芦等）上的拨叉（或牵引链条等）带动，使之与用电机构同步运行，将通过导轨，电刷的电能舆到电动机或其他控制元件。

受电器电刷的极数有3-16极与导管中导轨极数相应。

（二）产品特性1、安全：供电滑触线外壳系由高绝缘性能的工程塑料制成。

外壳防护等级可根据需要达以IP13、IP55级，能防护雨、雪和冰冻袭击以及吊物触及。

产品经受多种环境条件考验。

绝缘性能良好，对检修人员触及输电导管外部无任何伤害。

2、可靠：输电导轨导电性能极好，散热较快，并用电流密度高，阻抗值低，线路损失小，电刷由具有高导电性能，高耐磨性能的金属石墨材料制成。

受电器移动灵活，定向性能好，有效控制了接触电弧和串弧现象。

3、经济：供电滑触线装置结构简单，采用电流密度高，电阻率低，电压损耗低的铜排作为导电主体。

可节电6%左右，实现以塑代钢，以塑代铜，设计新颖，无需其他绝缘结构，无需补偿线，安装于起重机控制室同侧，节省安装材料和经费，其综合费用与钢质祼滑线大致相同。

4、方便：供电滑触线装置将多级母线集合于一根导管之中，组半简便。

其固定支架，连接夹、悬吊装置，均以通用件供应，装拆、调整、维修亦十分方便。

（三）用途：供电滑触线装置可用于电动葫芦，电动梁式和电动单梁桥式起重机；堆垛机，机电产品的自动检测线，自动化生产线，移动式电动工具和其它移动受电设备，以及厂矿、车间、办公场所内固定敷设母线槽。

DHG型安全触滑线及H型安全触滑线简介H型安全触滑线内容如下:H型产品特点：H型安全滑触线是借鉴国外先进经验结合国情研制的节能型滑触线，它具有安全可靠及优良的机械电气性能，便于安装维护。

相间距为80m m防护外壳为工程塑料和铝塑合金型两种材料，导体为铝合金（内镶不锈钢条）或纯铜。

不受雨雪霜冻影响，适用于露天、水雾、酸雾、导电粉尘等较差环。

300A 以下规格可根据用户需要制作各种半径的圆、弧线。

产品构造：H型滑触线由导轨、护套、集电器、吊挂器、连接器、固定夹、端盖等组成，根据用户要求也可配置膨胀段（热补偿装置）、检修段（隔离器）等。

1、导轨及护套：导轨由导电性能好、对环境适应能力强的铝合金型材制成（牌号6063，状态T5），导轨下部嵌入“ V'形不锈钢槽，保证集电器电刷沿槽滑行时，耐磨、稳定及良好接触。

导轨一般定尺为6米。

护套由有韧性、耐磨、抗老化及阻燃性能的工程塑料组成，对导轨有良好的绝缘保护作用，保证人身安全。

2、集电器：集电器为支撑式结构，是向移动设备供电的主要部件。

由特制碳刷、接线柱或端子、塑料护罩、支撑臂等组成。

施加适当的接触压力，沿导轨平稳滑动，向设备供电。

设备如需检修时，可将集电器碳刷拉离导轨断电，保证安全，方便作业。

3、连接器（兼供电器）连接器是专供导轨之间的端部连接，由压板及螺栓可靠连接，外壳由工程塑料作防护罩。

兼做供电器用的防护套，端口可引入电源进线，与连接器压板及螺栓紧固在一起。

a4、吊挂器、固定器及端盖吊挂器是吊装、固定滑触线导轨的专用件。

固定器是将导轨限位在支架处的装置，当导轨因温度变化伸缩时，引导其向固定器两侧延伸。

1 ■ u端盖安装于导轨的两端起绝缘防护作用。

吊挂器及端盖均由工程塑料制成。

5、膨胀段（热补偿装置）膨胀段又称伸缩器、热补偿装置等，由连接器压板、补偿供电的铝板或铜板、引线等组成，外壳为工程塑料。

当因温度变化引起导轨伸缩时，由伸缩器调节其间隙，以避免导轨变形。

（安全生产）DHG型安全触滑线及H型安全触滑线简介H型安全触滑线内容如下：H型产品特点：H型安全滑触线是借鉴国外先进经验结合国情研制的节能型滑触线，它具有安全可靠及优良的机械电气性能，便于安装维护。

相间距为80mm,防护外壳为工程塑料和铝塑合金型俩种材料，导体为铝合金（内镶不锈钢条）或纯铜。

不受雨雪霜冻影响，适用于露天、水雾、酸雾、导电粉尘等较差环。

300A以下规格可根据用户需要制作各种半径的圆、弧线。

产品构造：H型滑触线由导轨、护套、集电器、吊挂器、连接器、固定夹、端盖等组成，根据用户要求也可配置膨胀段（热补偿装置）、检修段（隔离器）等。

1、导轨及护套：导轨由导电性能好、对环境适应能力强的铝合金型材制成（牌号6063，状态T5），导轨下部嵌入“V”形不锈钢槽，保证集电器电刷沿槽滑行时，耐磨、稳定及良好接触。

导轨壹般定尺为6米。

护套由有韧性、耐磨、抗老化及阻燃性能的工程塑料组成，对导轨有良好的绝缘保护作用，保证人身安全。

2、集电器：集电器为支撑式结构，是向移动设备供电的主要部件。

由特制碳刷、接线柱或端子、塑料护罩、支撑臂等组成。

施加适当的接触压力，沿导轨平稳滑动，向设备供电。

设备如需检修时，可将集电器碳刷拉离导轨断电，保证安全，方便作业。

3、连接器（兼供电器）连接器是专供导轨之间的端部连接，由压板及螺栓可靠连接，外壳由工程塑料作防护罩。

兼做供电器用的防护套，端口可引入电源进线，和连接器压板及螺栓紧固在壹起。

4、吊挂器、固定器及端盖吊挂器是吊装、固定滑触线导轨的专用件。

固定器是将导轨限位在支架处的装置，当导轨因温度变化伸缩时，引导其向固定器俩侧延伸。

端盖安装于导轨的俩端起绝缘防护作用。

吊挂器及端盖均由工程塑料制成。

5、膨胀段（热补偿装置）膨胀段又称伸缩器、热补偿装置等，由连接器压板、补偿供电的铝板或铜板、引线等组成，外壳为工程塑料。

当因温度变化引起导轨伸缩时，由伸缩器调节其间隙，以避免导轨变形。

壹般在车间长度超过200米时，每增加100米配置壹组。

产品介绍HXPnR-H系列排式单极安全滑线导轨，其导电主体为断面呈“H”型的铝型材，故又称“H”型节能滑线装置，节能是相对于以角钢为主体的滑触线，电能在输电过程中的损耗大大地被减小。

铝材的电阻率远远低于钢材，且比重又小，将铝材轧制成“H”型，是在保证一定的导电截面积的基础上以能提高其整体刚性和强度，但是铝材的表面硬度低且不耐磨的特殊物质，大大延长使用寿命。

滑线导轨的表面，除下部开口与集电器接触外，其余部分用PVC塑料作整体保护，成为密封式。

安装后的滑线无导电的外露部分，给安装和维修带来方便，同时整体外壳保护，使滑触线不积灰和防雨、露、冰、雪侵袭之功能，从而保证机械安全可靠的运行。

产品的型号产品的规格型号HXPnR-H、HXPnR-HB系列单极组合式滑触线型号规格滑触线截面尺寸（mm）截流量适配外置式集电器A B C （A）HXPnR-H-150/200 26.5 20.0 7.0 200 HDJ-200 HXPnR-H-250/400 42.0 32.5 10.0 400 HDJ-400 HDJ-200 HXPnR-H-400/600 42.0 32.5 10.0 600 HDJ-600 HDJ-400 HXPnR-H-500/800 42.0 32.5 10.0 800 HDJ-800 HDJ-400 HXPnR-H-700/1000 42.0 32.5 10.0 1000 HDJ-1000HDJ-600 HXPnR-H-900/1250 42.0 32.5 10.0 1250 HDJ-1250 HDJ-800 HXPnR-H-1500/2000 65 50 12 2000 HDJ-1000 HDJ-1250 HXPnR-H-2000/2500 85 60 12 2500 HDJ-1250 HDJ-1000 HXPnR-H-1600/2000 91.7 55 15.6 2000 HDJ-1000 HDJ-1250 HXPnR-H-2500/3000 91.7 55 15.6 3000 HDJ-1250 HDJ-1000 注：1、滑触线标准长度：6m。

单极安全滑触线采购标准摘要：1.单极安全滑触线的定义和作用2.采购单极安全滑触线的标准3.供应商选择标准4.安装验收标准5.维护保养建议正文：单极安全滑触线是一种用于电力系统的安全输电设备，它可以将电流从电源传输到用电设备，同时确保操作人员的安全。

在选购单极安全滑触线时，需要考虑一系列标准，以确保设备的质量和性能。

首先，我们需要了解单极安全滑触线的定义和作用。

单极安全滑触线是一种电气输电设备，通常由一根导线和一个集电器组成。

导线负责承载电流，集电器则用于接收和分配电流。

单极安全滑触线主要用于电力系统、工厂车间、起重设备等场合，可以实现长距离、高电流的输电。

接下来，我们需要了解采购单极安全滑触线的标准。

在选择单极安全滑触线时，应考虑以下几个方面：1.导线材料：导线材料应具有良好的导电性能、耐腐蚀性能和机械强度。

常见的导线材料包括铜、铝等。

2.集电器：集电器应具有稳定的接触性能、良好的抗干扰能力和足够的承载能力。

集电器的选型应根据实际使用场景和负荷要求进行。

3.支架：支架是支撑导线和集电器的重要部件，应具有足够的强度和稳定性。

支架的选择应考虑安装环境、设备负荷等因素。

4.配件：单极安全滑触线还需要一些配件，如接头、端子、护套等。

这些配件应与导线和集电器相匹配，确保连接可靠。

在选择供应商时，应选择有实力、信誉好的厂家。

可以选择阿里巴巴1688 等平台，寻找有实力的单极安全滑触线品牌厂家。

在选择时，应注意查看厂家的实力、信誉、售后服务等方面的信息。

安装验收时，应注意以下标准：1.支架应作防腐处理，并连续焊接，安装牢固，安装孔位置一致。

2.导线应平整、无损伤，接头和端子连接可靠。

3.集电器接触良好，无异常声音和发热现象。

4.护套、外壳等配件应完好无损。

在日常使用过程中，需要注意单极安全滑触线的维护保养。

应定期检查设备的运行状况，发现问题及时处理。

同时，要保持设备周围环境的清洁，避免积水、灰尘等对设备造成损害。

扬州市贝斯特电器有限公司单极滑触线安装说明HXPnR-H型防护安全滑触线，其导电主体为断面呈"H"型的铝型材，故又称"H"型节能滑线装置，节能是相对于以角钢为主体的滑触线，电能在输电过程中的损耗大大被减少。

铝材的电阻率远低于钢材，且比重小，将铝材轧制成"H"型，是在保证一定的导电截面积的基础上以能提高整体刚性和强度。

但是铝材表面硬度低且不耐磨。

为使铝基材能满足作为导电滑触线的实用性，在"H"形中梁制成上拱型，又在此处按规定的工艺程序嵌装耐磨性强的不锈钢型材。

这"H"形的不锈钢型材是作为导电器中导电块的磨擦传电面，其嵌装工艺保证了不锈钢铝型材的紧密结合，从导入铝型材的电流通过不锈钢体使与之保持接触的导电器中的导块在磨擦接触中将电流传输出去，保证了起重机械在运行过程中电流的连续。

导电滑线沿滑线纵长方向用ABS塑料作为整体保护除下部开口处与导电器接触处外，因此安装后接触线没有导电的外露部分，给安装和维修带来极大的方便，同时整体的塑壳保护（开口处除外），使滑触线不致有积灰和防雨、露、冰、雪侵袭之功能，导轨与导轨之间的连接是专用的导轨连接器能使导轨和塑料外壳同伸入其间，其连端也是安全可靠的。

在考虑安全滑触线供电点的同时应考虑同跨滑触线的用电设备的总台数总容量，任务工作制和全线长度的电压降值，及环境（电压降计算可根据前面导轨参数表的数据计算）。

供电一般有以下几种供用户参考：①单端供电；②中部供电；③两端供电；④两端1/6处供电；⑤两端正/10处和中部三点供电等。

安装说明在安装滑触线前先将角钢支架按照用户选择的安装形式，根据滑触线的悬挂间距固定好，在安装现场把每6米一根的滑触线上套上所需的悬挂座，和两端接头护套各一个，还在一端装上铝接头一个，装铝接头时应注意只能将铝导轨伸进接头的1/2留给另一根导轨连接用，以上工作准备好后，再把一根一根的滑触线悬挂在支架上，进行全线连接，连接时应拧紧每个接头的螺丝。

武汉鑫豪达电气
单极安全滑触线是滑触线行业应用最广泛的产品，其使用灵活、安装简单、维护方便、造价低等优点，深受广大客户的喜爱，本文就此简单介绍单极安全滑触线应用领域及构造。

单极安全滑触线是一种新型的电力线，导体为铝材，外面有塑料护套，铝型材的“V”形槽内嵌入一条不锈钢带。

较钢质滑触线节约电能。

不锈钢条增强了耐磨性能，延长了使用寿命。

接头护套起到了防尘、防雨、防雪、防触电的安全作用。

结构简单紧凑、安装维护方面，被广泛应用作为矿山、冶金、化工、机械、码头、货场、移动设备的供电线。

以武汉鑫豪达的滑触线为例来说，单极安全滑触线主要构造为滑触线本身、集电器、滑触线附件构成。

其特点主要有：
1、安装、即使用手指触摸也没有触电的危险；
2、产品的安全等级达到IP237标准；
3、采用螺栓提挂架安装，使用安装快捷简单；
4、护套的外形起防水和防尘作用；
5、维护方便；
武汉鑫豪达电气。

行车滑触线的结构特点
目前各个厂家生产的行车滑触线结构形式大不相同，每个厂家生产滑触线都有自己专有模具，而目前市场上生产的滑触线形状大致相同，本文简要介绍行车滑触线结构特点。

1、目前市场上生产的滑触线导体主要形状有:H型、U型、M型、方管型等形状，形状不同其结构特点也就会有差别，H型的行车滑触线主要以单极铝安全滑触线为主，其应用范围较为广泛，环境适应能力也强;U型和M型。

滑触线主要是单极铜导体滑触线，这两种滑触线常见千自动化设备，例如:车间卸货厂、自动化流水线等等;
2、由千导体形状不同，其滑触线外观设计也就会不同。

目前H型滑触线市场上常见的设计是房屋形状和方管形
状。

例如鑫豪达汉发单极滑触线，这种产品设计就为房屋形状。

U型滑触线外壳常设计为大写字母C的形状，导体
通常是嵌入在C型管内，例如:法勒滑触线。

由千M型滑触线应用面少，本文就不再介绍。

3、前面主要讲解前三种形状的特点。

前面三种滑触线都可以统称为单极滑触线。

第四种形状:方管型，方管型滑触线是多极滑触线的设计结构，这种结构形式已经不能适应市场，目前这种结构形式正处千淘汰过程，而管式多极滑触线目前也是正处于淘汰阶段。

安全滑触线安全滑触线又称为：滑触线，安全滑线，滑线。

安全滑触线是借鉴国外先进经验结合国情研制的节能型滑触线，它具有安全可靠及优良的机械电气性能，便于安装维护。

安全滑触线标准：安全滑触线用于给移动中的设备供电，由两部分组成，滑线导轨（固定部分，与电源相接，常导轨由单长4m/根或者6米/根连接而成），集电器（滑动部分，可在滑线轨道上或内滑动并与铜条接触取电，集电器用于与移动电机相连）。

普遍采用安全滑触线（管式，封闭），单极组合滑触线，刚体滑触线，多级管式安全滑触线，无接缝安全滑触线，电缆安全滑触线，工字钢电缆滑车等，在防护等级、绝缘方面有很大改进，安全可靠。

安全滑触线质量可根据以下标准衡量：1、碳刷使用寿命--属于易耗品，行驶距离影响设备维护周期。

2、滑触线外壳质量--适用温度，环境等。

3、集电器性能--主要从轮子使用寿命、转弯轮设计和集电器是否满足各种环境下使用。

4、滑触线膨胀问题--长度超过100米以后就要考虑膨胀问题。

5、电压降问题--根据各种铜条长度电压降有所不同。

一、产品构造：型滑触线由导轨、护套、集电器、吊挂器、连接器、固定夹、端盖等组成，根据用户要求也可配置膨胀段(热补偿装置)、检修段(隔离器)等。

二、导轨及护套：导轨由导电性能好、对环境适应能力强的铝合金型材制成(牌号6063，状态T5)，导轨下部嵌入“V”形不锈钢槽，保证集电器电刷沿槽滑行时，耐磨、稳定及良好接触。

导轨一般定尺为6米。

护套由有韧性、耐磨、抗老化及阻燃性能的工程塑料组成，对导轨有良好的绝缘保护作用，保证人身安全。

三、集电器：集电器为支撑式结构，是向移动设备供电的主要部件。

由特制碳刷、接线柱或端子、塑料护罩、支撑臂等组成。

施加适当的接触压力，沿导轨平稳滑动，向设备供电。

设备如需检修时，可将集电器碳刷拉离导轨断电，保证安全，方便作业。

四、连接器(兼供电器)：连接器是专供导轨之间的端部连接，由压板及螺栓可靠连接，外壳由工程塑料作防护罩。

安全滑触线型号
安全滑触线是在特殊配制的半封闭工程塑料导管或铝合金
导管内，嵌有多极输电铜导轨或带绝缘槽板的铜导轨作为输电母线，适用于各种电动葫芦、电动桥式起重机、龙门式起重机、装
卸桥、堆垛机等仓储设备。

安全滑触线具有占用空间小、组合灵活、弯道半径小、安装
方便快捷。

应用领域：港口运输、造纸、自来水、汽车制造、家电、物流等行业。

安全滑触线型号如下表：
另外，安全滑触线有单极组合式滑触线、多极管式滑触线、
刚体滑触线、无接缝滑触线、电缆滑线、滑线导轨、滑触线集电器、滑线集电器等。

电缆滑线：电缆滑线由轨道、携缆小车、电缆以及悬吊、固定等组件组合而成。

该产品以其简便的结构、完备的性能被广泛地应用于铁路货场、港口码头以及烟草机械等行业的起重运输机械的移动供电和信号传输系统中。

单极组合式滑触线：单极组合式滑触线由H 型铝合金本体导轨加压V 型不锈钢滑接带、PVC 绝缘外壳、外置式集电器以及悬吊、固定等组件组合而成。

该产品以其设计新颖、结构合理、维护方便、使用安全等特点被广泛应用于电流较大、使用频率较高、运行速度快和环境较差的场合。

多极管式滑触线：多极管式滑触线由高强度工程塑料绝缘导管或铝合金保护壳、多级导电铜排、集电器以及悬吊、固定等组件组合而成。

该产品以其设计紧凑、性能稳定、使用安全的特点被广泛地应用于电流较小、使用频率较高的物流自动化流水生产线以及检测线。

管式滑线集电器：滑触线集电器是安全滑触线系统中最主要的部件之一。

滑线集电器通过集电刷片与导轨的滑动接触，将电能直接传输到用的电器，从而实现系统的移动供电。

单极滑触线与其它类型滑触线的比较
滑触线作为传导电力的装置，其类型众多，其中单极滑触线是较为常见的一种，那么与其他类型滑触线相比，它有哪些优势和劣势呢？下面从运行稳定性、电流载荷、适用场景、使用寿命等角度进行比较分析。

运行稳定性
单极滑触线在运行时，只有一条导线处于带电状态，另一条为零线，因此具有
较好的稳定性。

相比之下，双极滑触线在工作时，两条导线都处于带电状态，容易产生电弧现象，导致运行不稳定。

而回转式滑触线的转子容易因外界干扰而转动不稳定，从而影响了系统的稳定性。

电流载荷
单极滑触线的电流载荷要小于双极滑触线，这也是它应用范围较窄的一个原因。

因为电流载荷小，所以单极滑触线相对而言适用于一些电流较小的场合。

适用场景
单极滑触线更适用于轻载量、单一作业方向生产线，比如物流、轻工、包装机械等直行运动机器人应用场合等。

另外，在输电网中，由于单极滑触线在运行稳定性上更优，所以广泛建设单极滑触线输电系统会有很好的地区适应性和经济效益。

使用寿命
单极滑触线的使用寿命主要受极头磨损和铜导轨磨损的影响。

在运行中，折弯
处的极头容易磨损，需要经常更换。

而铜导轨也会因长时间的使用而磨损导致接触不良。

相比之下，双极滑触线在同样工况下，由于是两条导线工作，所以使用寿命相对较短。

总结
单极滑触线是一种运行稳定性较好的滑触线，适用于电流较小的场合。

使用寿
命受极头磨损和铜导轨磨损影响，需要经常更换。

在一些特定的场合，比如物流、轻工、包装机械等应用场合，单极滑触线可以发挥较为稳定的作用，具有一定的经济效益。

HFD型、HFDT型、HFDJ型单极组合式滑触线小常识HFD型、HFDT型、HFDJ型单极组合式滑触线小常识单极组合式滑触线是由单根导电轨根据工作场合需要，利用支架，组装臂，悬吊夹，连接盒，集电器，拔叉等部件组合而成的滑触线。

滑触线单支长度定尺为6米。

滑触线用连接盒连接，每连接盒处都可以作为电源线的接入口。

HFD型铝合金单极滑触线，导电轨为LD31铝型材，导电槽中压入IG18Ni9不锈钢抗磨损，护套（外壳）由PVC工程塑料经热挤压加工而成。

HFDT型铜单极滑触线，导电轨为T2导电铜，护套（外壳）用PVC工程塑料经热挤压加工而成HFDJ型耐高温单极滑触线，是在HFD型滑触线的护套（外壳）外而再加套铝合金型材的护套，配置相应的耐高温连接盒，悬吊夹。

主要用于高温，空气腐蚀性较大的工作场合。

支架材质有角钢、扁钢二种，可根据不同型号规格的滑触线选用。

HFD型铝合金单极滑触线使用范围广，吊车运速度快，制造成本低，集电器安装形式是外压式，更换维护方便。

滑触线型号及其技术参数当滑触线长度大于200米，切温差较大时，就配置膨胀段，防止由于热膨胀引起的滑触线变形。

同一条滑触线上有两台以上的设备运行，为在整条滑触线不停电情况下检修设备，可在滑触线上适当位置加装检修段。

序号 型号 规格 35℃ 载流量 35℃ 百米直流电阻 <Ω> 35℃ 百米交流电阻 <Ω>极间中心距离 （mm ） 集电器 配用型号 1 HFD200 200 0.023076 0.01919 85JDD160 2 HFD250 250 0.018461 0.01535 3 HFD300 300 0.015421 0.01426滑触线可制作半径大于2米的弧形线 序号 型号 规格 35℃ 载流量 35℃ 百米直流电阻 <Ω> 35℃ 百米交流电阻 <Ω> 极间中心距离 （mm ）集电器 配用型号 1 HFD320 320 0.014423 0.0132385 JDD240 JDD350 2 HFD500 500 0.010381 0.0098483 HFD630 630 0.008787 0.0085494 HFD800 800 0.006928 0.0067335 HFD1000 1000 0.004378 0.0043196 HFD1200 1200 0.003120 0.003095序号 型号 规格 35℃ 载流量 35℃ 百米直流电阻 <Ω> 35℃ 百米交流电阻 <Ω> 极间中心距离 （mm ）集电器 配用型号 1 HFD1250 1250 0.003120 0.003095100JDD600 JDDG6002 HFD1600 1600 0.002455 0.0024413 HFD1800 1800 0.002182 0.0021704 HFD2000 2000 0.001939 0.0019295 HFD2500 2500 0.0017240.001715。

怎样为滑触线选型一、影响滑触线选型的因素：环境（湿度、室或室外、腐蚀、粉尘等）、工作温度、安装空间、载流量和电压及运行速度等等。

二、各类滑线适用条件：1.多级管式滑线HXTS/L（1）特点集多极母线于一根塑料导管中，最多可达16极，外壳防护等级为IP23级，防雨雪冰冻，防异物触及。

集电器移动灵活，定向性能好，能有效的控制接触电弧和串弧现象，同时成本低，结构紧凑，安装方便。

单根滑线的标准长度为4米。

（2）适用条件2.单极组合式滑线HXPnR-H（1）特点产品单极制造，可任意组合成多级。

采用标准支架组合装悬吊，安装方便。

极与极间的爬电距离较大，即使在湿度较大的场合也可以使用。

集电器的散热性能好，运行速度高。

滑线的单极载流量大，可满足大电流的移动受电设备。

单根滑线的标准长度为6米。

（2）适用条件3.柔性组合式滑线HXPnR-(C、M)（1）特点产品单极制造，可任意组合成多级。

采用标准组装板整体组装，结构方便。

主要适用在立体化仓库、流水线、电动葫芦及自行小车等场合。

集电器的散热性能好，运行速度较高。

与单极组合式滑线相比，该滑线的单极载流量较小。

单根滑线的标准长度为5米。

（2）适用条件4.刚体滑线JGH（1）特点该滑线是一种适用异常高温等恶劣环境的滑线输电装置，分低压型和高压型两种。

广泛用于炼焦、炼钢、铸造等高温场合。

a 运行可靠，不会发生电源断电故障；b 适用于高温、高粉尘、高腐蚀气体等恶劣环境；c 机械强度大，不易弯曲变形，能耐受强大的短路冲击电流；d 采用铜制导体，可大幅度降低电能损耗；e 可通过添加辅助电缆的方式来减小电抗；f 结构合理，散热面积大，安装方便；g 特殊规格的滑线可订制。

（2）适用条件5.电缆滑车（C型轨滑车）HXDL（1）特点电缆滑车在多种环境下，如室、室外、多尘、多灰、温差较大及具有一定防爆要求的等场合均能正常工作，移动馈电更可靠、安全。

圆电缆和扁电缆均可使用，运行速度较高。

（2）适用条件6.工字钢电缆滑车HC（1）特点这滑车比较显著的特点是I（H）型钢刚度大，承载能力强，安装方便，运行平稳，噪音低。

起重机单极滑触线和无接缝滑触线的区别
单极滑触线和无接缝滑触线的区别单极滑触线主要由滑线导轨、铜排，铝合金导体，单极滑触线集电器、滑触线配件等构成，其结构简单，成本低廉，安装方便，易于维护。

安装形式常采用三相三线或者三相四线制，使其能承受的电流更大，其每根滑触线都是独立的，任何一根滑触线损坏，可以再不损其他滑触线的线路下进行快速更换，单极滑触线导体采用铝合金导体或者铜排导体，其导电性能好，电阻率低，再加上外壳为高绝缘工程塑料，为延长滑触线使用寿命和提高其安全性提高了保证。

现今标准的单极滑触线单根长度一般是6米每根，根据不同的使用环境和移动设备，在中间搭配普通接头和接头护套以及铝合金接头和护套固定住单机滑触线。

无接缝滑触线是类似于扁平电缆，其滑触线导体与外壳处于密封，可以根据移动设备的移动距离，需要输电的距离直接铺设，无需再进行连接。

其安装形式类似于单极滑触线，也是进行三线制或者四线制的安装，其内部导体为铜排。

但是无接缝相较于单极滑触线其灵活性明显不够，并且使用成本较高，如果任何一根铜排损坏了，整跟无接缝滑触线都必须进行更换，使用成本较高。

并且无接缝滑触线的滑槽比较浅，当集电器在滑槽中移动时，很容易导体集电器滑触线，从而造成断电，使移动设备无法正常工作，造成损失。

但是无接缝滑触线其使用场合广泛，使用灵活，无需接头，连接电源直接就可用，也受到一部分商家的青睐。

滑触线的选择都要因人而异，根据自己的实际情况，选择最适合自己的滑触线才是最好的。
