第一章数字逻辑习题1.1数字电路与数字信号1。
1.2 图形代表的二进制数0101101001.1.4一周期性数字波形如图题所示,试计算:(1)周期;(2)频率;(3)占空比例MSB LSB0 1 2 11 12 (ms)解:因为图题所示为周期性数字波,所以两个相邻的上升沿之间持续的时间为周期,T=10ms频率为周期的倒数,f=1/T=1/0。
01s=100HZ占空比为高电平脉冲宽度与周期的百分比,q=1ms/10ms*100%=10%1。
2数制21.2。
2将下列十进制数转换为二进制数,八进制数和十六进制数(要求转换误差不大于4(2)127 (4)2.718解:(2)(127)D=72-1=(10000000)B-1=(1111111)B=(177)O=(7F)H(4)(2。
718)D=(10。
1011)B=(2。
54)O=(2.B)H1。
4二进制代码1.4.1将下列十进制数转换为8421BCD码:(1)43 (3)254.25解:(43)D=(01000011)BCD1。
4。
3试用十六进制写书下列字符繁荣ASCⅡ码的表示:P28(1)+ (2)@(3)you (4)43解:首先查出每个字符所对应的二进制表示的ASCⅡ码,然后将二进制码转换为十六进制数表示。
(1)“+"的ASCⅡ码为0101011,则(00101011)B=(2B)H(2)@的ASCⅡ码为1000000,(01000000)B=(40)H(3)you的ASCⅡ码为本1111001,1101111,1110101,对应的十六进制数分别为79,6F,75(4)43的ASCⅡ码为0110100,0110011,对应的十六紧张数分别为34,331。
6逻辑函数及其表示方法1。
6.1在图题1。
6。
1中,已知输入信号A,B`的波形,画出各门电路输出L的波形.解: (a)为与非, (b)为同或非,即异或第二章 逻辑代数 习题解答2.1.1 用真值表证明下列恒等式 (3)A B AB AB ⊕=+(A ⊕B )=AB+AB A B A B ⊕AB AB A B ⊕ AB +AB 0 0 0 1 0 1 1 0 1 1 0 0 0 0 1 0 1 0 0 0 0 11111由最右边2栏可知,A B ⊕与AB +AB 的真值表完全相同。
电子技术基础与技能考试题(附答案)一、单选题(共46题,每题1分,共46分)1.温度影响了放大电路中()的参数,从而使静态工作点不稳定。
A、三极管B、电阻C、电容D、电源正确答案:A2.要七段共阳数码管要显示字母b,则abcdefg分别为A、1101111B、0110000C、0010000D、1010000正确答案:B3.常用的74××系列是指A、TTL器件B、CMOS器件C、NMOS器件D、PMOS器件正确答案:A4.十进制数126转换为二进制数为A、1111110B、1111010C、1111101D、1101110正确答案:A5.单相整流电路实现整流是利用二极管的A、稳压特性B、光电特性C、单向导电性D、变容特性正确答案:C6.接成二十九进制计数器需要的同步十进制计数器74160的片数为A、1B、2C、3D、4正确答案:B7.在三个输入量只有1个为1或3个全为1时,输出为1,实现这一功能的组合逻辑电路是A、加法器B、数据比较器C、编码器D、奇校验器正确答案:D8.在相同的时钟脉冲作用下,同步计数器与异步计数器比较,前者的工作速度A、较快B、较慢C、一样D、不确定正确答案:A9.下列触发器中,没有克服空翻现象的有A、维持组塞D触发器B、JK触发器C、同步RS触发器D、主从RS触发器正确答案:C10.下列关于电容滤波电路的叙述中,正确的是A、电路的滤波,利用了电容器的B、电路的滤波,利用了电容器的C、电容器充电时,输出电压下降;D、电容量C越大,滤波效果越差。
正确答案:B11.74LS161是()进制加计数器。
A、异步、十六B、同步、十六C、异步、二D、同步、二正确答案:B12.若使主从JK触发器的输出状态由1变为0,则应使A、1→0时,JK=10B、1→0时,JK=01C、0→1时,JK=10D、0→1时,JK=01正确答案:B13.CT74LS194工作时,应在电源VCC和地之间接入A、电阻B、电感C、电容D、无正确答案:C14.以下关于理想集成运放的各种表述中,错误的是A、开环共模电压放大倍数无穷大B、共模抑制比无穷大C、线性应用时,有“虚短”概念D、线性应用时,有“虚断”概念正确答案:A15.在钟控同步RS触发器中,当RS取值不同时,则Q=A、RB、1C、SD、0正确答案:C16.模拟信号是指A、在数值上和时间上均不连续变化的信号B、在数值上和时间上均连续变化的信号C、在数值上连续、时间上不连续变化的信号D、在数值上不连续、时间上连续变化的信号正确答案:B17.下列不属于组合逻辑电路的有A、数据分配器B、计数器C、编码器D、译码器正确答案:B18.二极管正极电位为9V,负极电位为5V,则该管处于A、正偏B、零偏C、击穿D、反偏正确答案:A19.主从JK触发器的初态为0,JK=11时,经过2n+1个触发脉冲后,输出状态为A、在0、1间翻转,最后为1B、在0、1间翻转,最后为0C、一直为1D、一直为0正确答案:A20.下列关于扇出系数描述正确的是A、门电路输出电压由0跳变到1时的传输延迟时间B、门电路的输出电压C、门电路输出电压由1跳变到0时的传输延迟时间D、门电路正常工作时能驱动同类门的数目正确答案:D21.当二极管工作在正向特性区,且所受正向电压大于其死区电压时,则二极管相当于A、大电阻B、断开的开关C、大电容D、接通的开关正确答案:D22.74LS192是()进制可逆计数器。
电子技术基础第五版习题册参考答案电子技术基础是一门涉及广泛且实用性强的学科,其第五版习题册对于学习者巩固知识、提升能力具有重要意义。
以下是为您提供的参考答案,希望能对您的学习有所帮助。
一、直流电路部分1、电路的基本概念和定律习题 1:计算通过电阻 R =5Ω 的电流,已知电阻两端的电压为10V。
解:根据欧姆定律 I = U/R,可得 I = 10V /5Ω = 2A。
习题 2:已知电源电动势 E = 12V,内阻 r =1Ω,外接电阻 R =5Ω,求电路中的电流和电源的端电压。
解:电路中的总电阻 R总= R + r =5Ω +1Ω =6Ω,电流 I = E / R总= 12V /6Ω = 2A。
电源的端电压 U = IR =2A × 5Ω = 10V。
2、电阻的串联、并联和混联习题 3:三个电阻 R1 =2Ω,R2 =3Ω,R3 =6Ω 串联,求总电阻。
解:总电阻 R = R1 + R2 + R3 =2Ω +3Ω +6Ω =11Ω。
习题 4:两个电阻 R1 =4Ω,R2 =12Ω 并联,求总电阻。
解:总电阻 1/R = 1/R1 + 1/R2 ,即 1/R =1/4Ω +1/12Ω ,解得 R =3Ω 。
3、基尔霍夫定律习题 5:在如图所示的电路中,已知 I1 = 2A,I2 =-1A,I3 =3A,求 I4 。
解:根据基尔霍夫电流定律,在节点处电流的代数和为零,所以 I1 + I2 + I3 + I4 = 0 ,即 2A 1A + 3A + I4 = 0 ,解得 I4 =-4A 。
习题 6:在如图所示的电路中,已知 U1 = 10V,U2 =-5V,U3= 3V,求 U4 。
解:根据基尔霍夫电压定律,在回路中电压的代数和为零,所以U1 U2 U3 + U4 = 0 ,即 10V (-5V) 3V + U4 = 0 ,解得 U4 =-12V 。
二、交流电路部分1、正弦交流电的基本概念习题 7:已知正弦交流电压 u = 10sin(314t + 30°) V,求其最大值、有效值、角频率、频率和初相位。
电子技术基础第五版习题册参考答案电子技术基础是一门涉及电子电路、电子元件、电子系统等多个方面的重要学科,对于学习电子工程、通信工程、计算机科学等相关专业的学生来说,掌握这门学科的知识至关重要。
而习题册则是巩固和检验所学知识的有效工具,通过完成习题,可以加深对概念的理解,提高解决实际问题的能力。
在这本电子技术基础第五版习题册中,涵盖了丰富的题型和知识点。
下面我们将对部分习题的参考答案进行详细的阐述。
首先,来看一些关于电路基本概念和定律的习题。
比如,在分析电路中电流、电压和电阻的关系时,我们要熟练运用欧姆定律。
对于一个简单的串联电路,已知电源电压和各个电阻的阻值,通过欧姆定律 I = U / R,就可以计算出电路中的电流。
而在并联电路中,各支路的电压相等,通过电阻的倒数之和来计算总电阻。
再如,在涉及到基尔霍夫定律的习题中。
基尔霍夫电流定律(KCL)指出,在任何一个节点处,流入节点的电流之和等于流出节点的电流之和。
基尔霍夫电压定律(KVL)则表明,在任何一个闭合回路中,各段电压的代数和等于零。
通过这些定律,可以对复杂电路进行有效的分析和计算。
在二极管和三极管的相关习题中,需要理解它们的特性和工作原理。
二极管具有单向导电性,正向导通时电阻较小,反向截止时电阻很大。
三极管则可以作为放大元件和开关元件使用,通过控制基极电流来实现对集电极电流的控制。
例如,在分析三极管放大电路时,要考虑静态工作点的设置。
静态工作点的合适与否直接影响到电路的放大效果和稳定性。
通过计算基极电阻、集电极电阻等参数,来确定静态工作点的位置。
在集成运算放大器的习题中,重点是掌握其基本运算功能,如加法、减法、积分、微分等。
通过合理选择反馈电阻和输入电阻,可以实现不同的运算功能。
对于数字电路部分,要熟悉逻辑门的功能和逻辑表达式。
与门、或门、非门、与非门、或非门等基本逻辑门是构建数字电路的基础。
通过逻辑门的组合,可以实现各种复杂的逻辑功能。
例如,在设计一个简单的组合逻辑电路时,根据给定的逻辑功能,列出真值表,然后根据真值表写出逻辑表达式,最后通过逻辑门的连接来实现该功能。
电子技术基础与技能习题库含参考答案一、单选题(共46题,每题1分,共46分)1.电子型半导体的形成是通过在本征半导体中掺入微量的A、六价元素B、五价元素C、四价元素D、三价元素正确答案:B2.74LS161的清零端的清零方式是A、低电平、异步B、低电平、同步C、高电平、同步D、高电平、异步正确答案:A3.LED数码管显示不含小数点的数通常由( )段组成。
A、4B、5C、6D、7正确答案:D4.下列关于扇出系数描述正确的是A、门电路的输出电压B、门电路正常工作时能驱动同类门的数目C、门电路输出电压由0跳变到1时的传输延迟时间D、门电路输出电压由1跳变到0时的传输延迟时间正确答案:B5.在钟控同步RS触发器中,当RS取值不同时,则Q=A、1B、0C、RD、S正确答案:D6.以下关于理想集成运放的各种表述中,错误的是A、开环共模电压放大倍数无穷大B、共模抑制比无穷大C、线性应用时,有“虚短”概念D、线性应用时,有“虚断”概念正确答案:A7.将或非门电路的所有输入端连接在一起,可实现( )功能。
A、或非B、非C、或D、与非正确答案:B8.数字信号是指A、在数值上和时间上均不连续变化的信号B、在数值上和时间上均连续变化的信号C、在数值上连续、时间上不连续变化的信号D、在数值上不连续、时间上连续变化的信号正确答案:A9.主从JK触发器的初态为0,JK=00时,经过2n+1个触发脉冲后,输出状态为A、一直为1B、在0、1间翻转,最后为0C、在0、1间翻转,最后为1D、一直为0正确答案:D10.用n位移位寄存器构成的扭环形计数器可以得到含( )个有效状态的循环,状态利用率较环形计数器提高了一倍。
A、2nB、3nC、nD、4n正确答案:A11.乙类推挽功放电路与甲类功放电路相比主要优点是A、不用输出变压器B、无交越失真C、效率高D、输出功率大正确答案:C12.移位寄存器具有的功能是A、存放数码B、数码移位C、A、B两者均可D、运算正确答案:C13.二进制数1000转换为十进制数为A、13B、8C、14D、4正确答案:B14.能完成两个1位二进制数相加并考虑到低位来的进位的器件称为A、译码器B、编码器C、半加器D、全加器正确答案:D15.影响放大器工作点稳定的主要原因是A、频率B、穿透电流C、β值D、温度正确答案:D16.若逻辑函数L=E+E+E+E,则L可简化为A、L=4EB、L=3EC、L=ED、L=2E正确答案:C17.在编码器74LS148中,关于输入使能端说法正确的为A、该引脚为低电平时,所有输出端为高电平B、该引脚为低电平时,编码器正常工作C、该引脚为高电平时,编码器正常工作D、该引脚为高电平时,所有输入端为高电平正确答案:B18.主从JK触发器的初态为0,JK=11时,经过2n+1个触发脉冲后,输出状态为A、在0、1间翻转,最后为0B、一直为1C、一直为0D、在0、1间翻转,最后为1正确答案:D19.最能直观反映逻辑函数的值与输入变量取值之间的关系的是A、逻辑函数表达式B、逻辑电路图C、波形图D、真值表正确答案:D20.在OCL乙类功放电路中,若最大输出功率为1W,则电路中功放管的集电极最大功耗约为A、2WB、1WC、0.5WD、0.2W正确答案:D21.面接触型二极管比较适用于A、大电流开关B、小功率整流C、大功率整流D、小信号检波正确答案:C22.构成四位寄存器需选用触发器的个数为A、4B、1C、2D、3正确答案:A23.微变等效电路法适用于A、放大电路的静态和动态分析B、高频大信号放大电路的动态分析C、低频小信号放大电路的动态分析D、放大电路的静态分析正确答案:C24.在相同的时钟脉冲作用下,同步计数器与异步计数器比较,前者的工作速度A、不确定B、较快C、较慢D、一样正确答案:B25.下列逻辑函数等式,正确的是A、AAB、A+A=2AC、A+1D、A+0=0正确答案:A26.某放大器电压增益为40dB ,电流增益为 10dB, 则功率增益为A、30B、40C、25D、50正确答案:D27.从放大器输入端看进去的等效电阻称为放大器的A、负载电阻B、输入电阻C、输出电阻D、等效电阻正确答案:B28.半导体中导电的载流子是A、空穴B、电子C、离子D、电子和空穴正确答案:D29.逻辑电路中,低电平应A、低于B、高于C、高于D、低于正确答案:D30.二极管正极电位为9V,负极电位为5V,则该管处于A、正偏B、反偏C、击穿D、零偏正确答案:A31.有二进制异步计数器从0计到十进制数100,至少需要的触发器的个数为A、5个B、8个C、7个D、6个正确答案:C32.功率放大电路的转换效率是指A、输出功率与晶体管所消耗的功率之比B、最大输出功率与电源提供的平均功率之比C、晶体管所消耗的功率与电源提供的平均功率之比D、晶体管所消耗的功率之比与电源提供的平均功率之比正确答案:B33.功率放大电路与电压放大电路、电流放大电路的共同点是A、都使输出电压大于输入电压B、都使输出功率大于信号源提供的输入功率C、都使输入电压、输入电流分别大于输入电压、输入电流D、都使输出电流大于输入电流正确答案:B34.下列不属于组合电路设计的步骤是A、列写出真值表B、分析逻辑电路功能C、写出逻辑函数式并化简D、画出逻辑电路图正确答案:B35.普通二极管的应用范围很广,主要都是利用它的A、负阻特性B、双向导电性C、非线性D、单向导电性正确答案:D36.8421BCD码1000 1001表示的十进制数码为A、67B、68C、79D、89正确答案:D37.74LS194工作在保持方式时,控制输入为A、=M1=M0=1,CP↑B、=M1≠M0,CP↑C、=0D、=1,M1=M0=0正确答案:D38.有一组代码需暂时存放,应选用A、计数器B、寄存器C、编码器D、译码器正确答案:B39.理想运放电路接成反相器,其输入电压为4V,则输出电压约为A、-4VB、-2VC、2VD、4V正确答案:A40.当74LS192连接成加法计数器时,CPD、CPU 的接法是A、CPU=1B、CPU=1C、CPU=D、CPD=1E、CPU=F、CPD=0正确答案:C41.在三个输入量只有1个为1或3个全为1时,输出为1,实现这一功能的组合逻辑电路是A、数据比较器B、加法器C、奇校验器D、编码器正确答案:C42.D触发器用作计数型触发器时,输入端D的正确接法是A、D=0B、D=1C、D=D、D=Q正确答案:C43.基本RS触发器改为同步RS触发器,主要解决的问题是A、不稳定状态B、输入端的约束C、输入端RS的直接控制D、计数时空翻正确答案:C44.十进制数码18用8421BCD码表示为A、10010B、100010C、0001D、0111正确答案:C45.十进制数126转换为二进制数为A、1111010B、1111110C、1101110D、1111101正确答案:B46.下列叙述中正确的是A、十进制数11用8421BCD码表示为1001B、8421BCD码0001表示的十进制数为2C、8421BCD码0111比十进制数5大D、8421BCD码0011比二进制数10小正确答案:C二、多选题(共16题,每题1分,共16分)1.下列关于74LS00描述正确的是A、面对集成电路的文字面,集成块上的半圆形标注向右,左下角起,逆时针依次是1,2,3,…管脚B、是四-二输入与非门集成电路C、面对集成电路的文字面,集成块上的半圆形标注向左,左下角起,逆时针依次是1,2,3,…管脚D、是四-二输入或非门集成电路正确答案:BC2.在数字电路中表示某一逻辑功能时,下列叙述正确的是A、根据逻辑电路图可以写出逻辑表达式B、根据波形图可以写出真值表C、根据真值表可以写出逻辑表达式D、根据逻辑表达式可以设计出逻辑电路图正确答案:ABCD3.基本RS触发器具备的功能是A、置0B、计数C、置1D、保持正确答案:ACD4.JK触发器与主从RS相比A、均无空翻现象B、均为CP下降沿时有效C、输入端均无约束条件要求D、功能表相同正确答案:AB5.三端固定式集成稳压器,它们都有三个管脚,分别是A、输出端B、接地端C、公共端D、输入端正确答案:ACD6.以下组合电路单元具有多个输入端的器件是A、编码器B、译码器C、数据比较器D、数据选择器正确答案:ABCD7.半导体中的空穴和自由电子数目相等,这样的半导体称为A、本征半导体B、N型半导体C、纯净半导体D、P型半导体正确答案:AC8.逻辑电路中关于高、低电平的规定,正确的是A、实际的低电平不是一个固定数值B、在实际使用中,应保证实际的低电平小于或等于标准低电平C、实际的高电平是一个固定数值D、在实际使用中,应保证实际的高电平大于或等于标准高电平正确答案:ABD9.中等职业学校规定机电专业的学生至少取得车工( )、钳工( )、电工( )中级技能证书中的任意两种,才允许毕业,下面各选项几个同学获得的证书代码,则能毕业的有A、AB、ABC、ACD、ABC正确答案:BCD10.集成运放按集成度可以分为A、双运放B、单运放C、四运放D、三运放正确答案:ABC11.TTL集成与非门电路不用的输入端的处理方法是A、接电源正极。

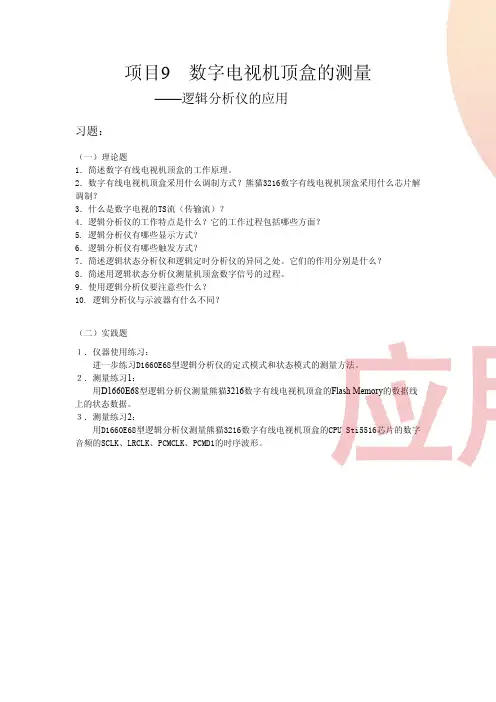

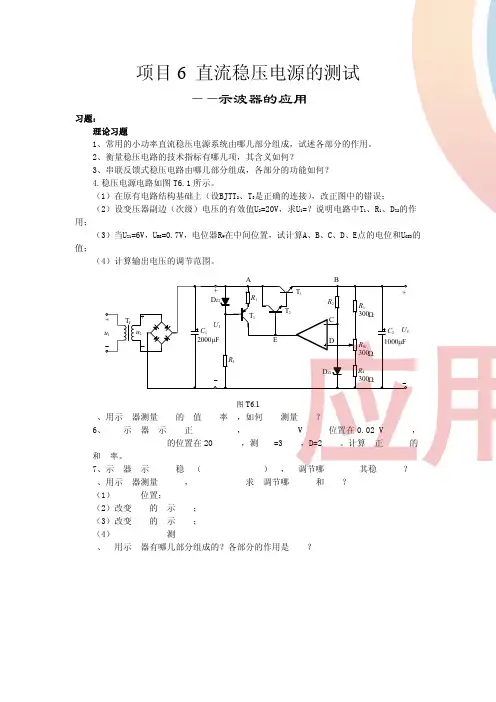

项目9 数字电视机顶盒的测量
——逻辑分析仪的应用
习题:
(一)理论题
1.简述数字有线电视机顶盒的工作原理。
2.数字有线电视机顶盒采用什么调制方式?熊猫3216数字有线电视机顶盒采用什么芯片解调制?
3.什么是数字电视的TS流(传输流)?
4.逻辑分析仪的工作特点是什么?它的工作过程包括哪些方面?
5. 逻辑分析仪有哪些显示方式?
6.逻辑分析仪有哪些触发方式?
7.简述逻辑状态分析仪和逻辑定时分析仪的异同之处。
它们的作用分别是什么?
8.简述用逻辑状态分析仪测量机顶盒数字信号的过程。
9.使用逻辑分析仪要注意些什么?
10. 逻辑分析仪与示波器有什么不同?
(二)实践题
1.仪器使用练习:
进一步练习D1660E68型逻辑分析仪的定式模式和状态模式的测量方法。
2.测量练习1:
用D1660E68型逻辑分析仪测量熊猫3216数字有线电视机顶盒的Flash Memory的数据线上的状态数据。
3.测量练习2:
用D1660E68型逻辑分析仪测量熊猫3216数字有线电视机顶盒的CPU Sti5516芯片的数字音频的SCLK、LRCLK、PCMCLK、PCMD1的时序波形。

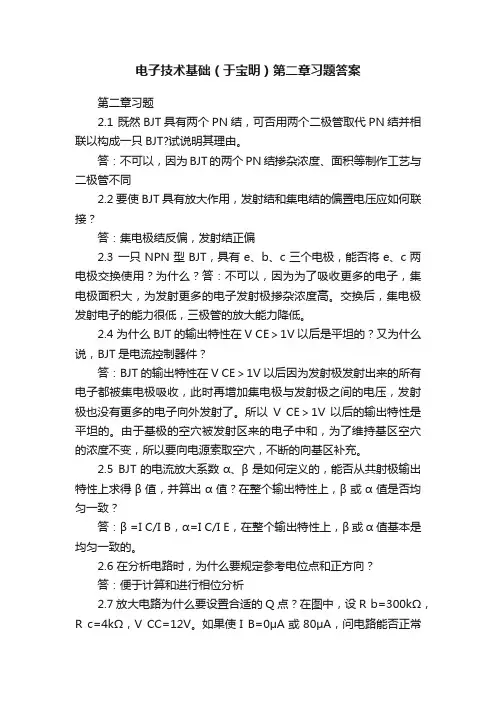

电子技术基础(于宝明)第二章习题答案第二章习题2.1 既然BJT具有两个PN结,可否用两个二极管取代PN结并相联以构成一只BJT?试说明其理由。
答:不可以,因为BJT的两个PN结掺杂浓度、面积等制作工艺与二极管不同2.2 要使BJT具有放大作用,发射结和集电结的偏置电压应如何联接?答:集电极结反偏,发射结正偏2.3 一只NPN型BJT,具有e、b、c三个电极,能否将e、c两电极交换使用?为什么?答:不可以,因为为了吸收更多的电子,集电极面积大,为发射更多的电子发射极掺杂浓度高。
交换后,集电极发射电子的能力很低,三极管的放大能力降低。
2.4 为什么BJT的输出特性在V CE>1V以后是平坦的?又为什么说,BJT是电流控制器件?答:BJT的输出特性在V CE>1V以后因为发射极发射出来的所有电子都被集电极吸收,此时再增加集电极与发射极之间的电压,发射极也没有更多的电子向外发射了。
所以V CE>1V 以后的输出特性是平坦的。
由于基极的空穴被发射区来的电子中和,为了维持基区空穴的浓度不变,所以要向电源索取空穴,不断的向基区补充。
2.5 BJT的电流放大系数α、β是如何定义的,能否从共射极输出特性上求得β值,并算出α值?在整个输出特性上,β或α值是否均匀一致?答:β =I C/I B,α=I C/I E,在整个输出特性上,β或α值基本是均匀一致的。
2.6 在分析电路时,为什么要规定参考电位点和正方向?答:便于计算和进行相位分析2.7放大电路为什么要设置合适的Q点?在图中,设R b=300kΩ,R c=4kΩ,V CC=12V。
如果使I B=0μA或80μA,问电路能否正常工作?答:放大电路设置合适的Q点可以放大电路工作在放大区还可以使输出电压达到最大值。
R b=300kΩ,R c=4kΩ,V CC=12V。
如果使I B=0μA放大电路工作在截止区。
如果使I B= 80μA,I CMAX=V CC/R C=12/4=3mA β =I C/I B =3/0.08=37.5如果β<37 放大器可以工作在放大区。

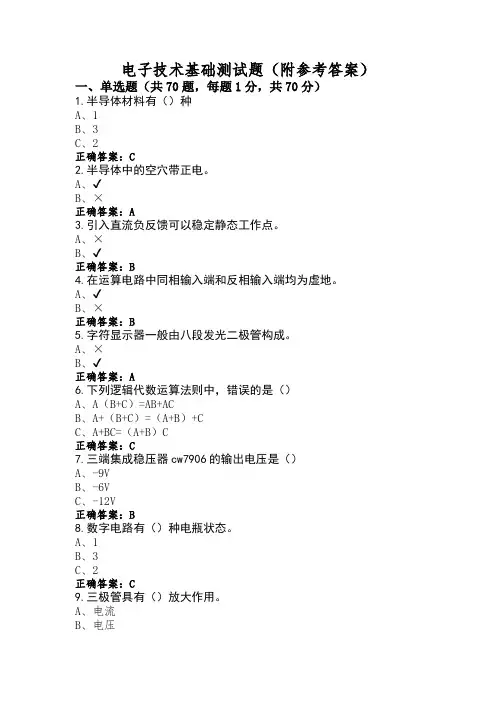

电子技术基础测试题(附参考答案)一、单选题(共70题,每题1分,共70分)1.半导体材料有()种A、1B、3C、2正确答案:C2.半导体中的空穴带正电。
A、✔B、×正确答案:A3.引入直流负反馈可以稳定静态工作点。
A、×B、✔正确答案:B4.在运算电路中同相输入端和反相输入端均为虚地。
A、✔B、×正确答案:B5.字符显示器一般由八段发光二极管构成。
A、×B、✔正确答案:A6.下列逻辑代数运算法则中,错误的是()A、A(B+C)=AB+ACB、A+(B+C)=(A+B)+CC、A+BC=(A+B)C正确答案:C7.三端集成稳压器cw7906的输出电压是()A、-9VB、-6VC、-12V正确答案:B8.数字电路有()种电瓶状态。
A、1B、3C、2正确答案:C9.三极管具有()放大作用。
A、电流B、电压C、功率正确答案:A10.放大电路的静态是指()信号时的状态。
A、不一定B、有C、无正确答案:C11.P型半导体中多数载流子是()A、自由电子B、原子核C、空穴正确答案:C12.三级管有()pn结A、3B、1C、2正确答案:C13.组合电路的特点是任意时刻的输出与电路的原状态有关。
A、×B、✔正确答案:A14.JK触发器具有()种逻辑功能。
A、2B、4C、3正确答案:B15.异步二进制计数器一般由t触发器组成。
A、×B、✔正确答案:A16.PN结加正向电压时空间电荷区将()A、变窄B、基本不变C、变宽正确答案:A17.测量脉冲电压,例如尖脉冲的峰值应使用()A、交流毫伏表。
B、示波器。
C、直流电压表。
正确答案:B18.测得在放大状态的三极管的三个管角电位分别是15.5v,6v,6.7v,则该三极管类型是()A、PnP型锗管B、npn型锗管C、npn型硅管。
正确答案:C19.下列逻辑运算中不属于基本逻辑运算的是()A、与非B、与C、或正确答案:A20.测得在放大状态的三极管的三个管脚电位分别是15.5v,6v,6.7v 则6.7v对应的是()A、发射极。

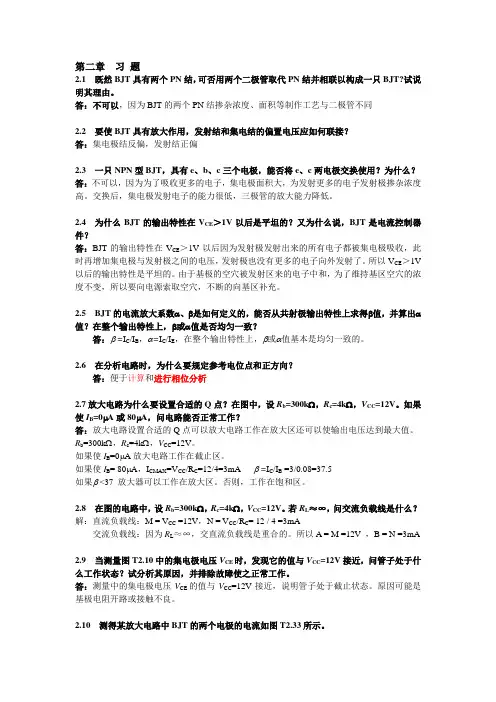

第二章习题2.1 既然BJT具有两个PN结,可否用两个二极管取代PN结并相联以构成一只BJT?试说明其理由。
答:不可以,因为BJT的两个PN结掺杂浓度、面积等制作工艺与二极管不同2.2 要使BJT具有放大作用,发射结和集电结的偏置电压应如何联接?答:集电极结反偏,发射结正偏2.3 一只NPN型BJT,具有e、b、c三个电极,能否将e、c两电极交换使用?为什么?答:不可以,因为为了吸收更多的电子,集电极面积大,为发射更多的电子发射极掺杂浓度高。
交换后,集电极发射电子的能力很低,三极管的放大能力降低。
2.4 为什么BJT的输出特性在V CE>1V以后是平坦的?又为什么说,BJT是电流控制器件?答:BJT的输出特性在V CE>1V以后因为发射极发射出来的所有电子都被集电极吸收,此时再增加集电极与发射极之间的电压,发射极也没有更多的电子向外发射了。
所以V CE>1V 以后的输出特性是平坦的。
由于基极的空穴被发射区来的电子中和,为了维持基区空穴的浓度不变,所以要向电源索取空穴,不断的向基区补充。
2.5 BJT的电流放大系数α、β是如何定义的,能否从共射极输出特性上求得β值,并算出α值?在整个输出特性上,β或α值是否均匀一致?答:β =I C/I B,α=I C/I E,在整个输出特性上,β或α值基本是均匀一致的。
2.6 在分析电路时,为什么要规定参考电位点和正方向?答:便于计算和进行相位分析2.7放大电路为什么要设置合适的Q点?在图中,设R b=300kΩ,R c=4kΩ,V CC=12V。
如果使I B=0μA或80μA,问电路能否正常工作?答:放大电路设置合适的Q点可以放大电路工作在放大区还可以使输出电压达到最大值。
R b=300kΩ,R c=4kΩ,V CC=12V。
如果使I B=0μA放大电路工作在截止区。
如果使I B= 80μA,I CMAX=V CC/R C=12/4=3mA β =I C/I B =3/0.08=37.5如果β<37 放大器可以工作在放大区。
第一章习题1。
1 如需将PN结二极管处于正向偏置,应如何确定外接电压的极性?答:如需将PN结二极管处于正向偏置,外接电压的极性应该是P区端接高电位,N区端接低电位。
1。
2 PN结二极管的单向导电性是在什么外部条件下才能显示出来?答:在外部施加了正、反相电压且出现正相导通、反相截止时才能显示出来。
1。
3 PN结两端存在内建电位差,若将PN结短路,问有无电流流过?答:二极管短路时没有电流。
原因是PN结两端虽有电位差,但是在半导体和金属电极接触处,也有”接触电位差”,后者抵消了PN结两端的电位差。
金属一半导体结和PN结不同:(1)没有单向导电性,(2)接触电位差和外加电压的极性及幅值无关。
这种接触叫做"欧姆接触"。
从另一种角度分析,如果有电流,金属导线就会发热,二极管就要冷却。
作为一个热平衡的整体,要产生这种现象是不可能的.所以,二极管短路时I=0。
1。
4 比较硅、锗两种二极管的性能。
在工程实践中,为什么硅二极管应用得较普遍?答:锗有32 、硅有14 个电子,最外围都有四个价电子。
电子数量、层数越多,受热激发的后价电子脱离共价健束缚的可能性就越大,所以,硅半导体更稳定。
1.5 当输入直流电压波动或外接负载电阻变动时,稳压管稳压电路的输出电压能否保持稳定?若能稳定,这种稳定是否是绝对的?答:当输入直流电压波动或外接负载电阻变动时,稳压管稳压电路的输出电压能保持基本稳定,但是由于其反相击穿特性曲线并非完全垂直下降,所以这种稳定不是绝对的。
1.6 光电子器件为什么在电子技术中得到越来越广泛的应用?试列举一二例。
答:因为可以利用可见或不可见光进行信号指示、遥控、遥测。
减少了导线的连接和一些干扰,带来了方便,比如电视机等家电的遥控器、指示灯等都是应用实例.1。
7 如何用万用表的“Ω”挡来辨别一只二极管的阳、阴两极?(提示:模拟型万用表的黑笔接表内直流电源的正端,而红笔接负端)答:如果二极管的内阻较小,模拟型万用表的黑笔接的是P端,而红笔接的是N端。
电工类第五版《电子技术基础》全章节习题与及答案一.填空题:(共59题)1.PN结正向偏置时,应该是P区的电位比N区的电位高。
2.硅二极管导通时的正向管压降约为0.7V 。
3.锗二极管导通时的正向管压降约为0.2V 。
4.半导体三极管放大的实质是小电流控制大电流。
5.工作在截止和饱和状态的三极管可作为开关器件使用。
6.三极管的极限参数分别是I CM、P CM和U CEO。
7.在共射极放大电路中输出电压和输入电压的相位相反。
[此处图片未下载成功]8.小功率三极管的输入电阻经验公式= 30 09.放大电路产生非线性失真的根本原因静态工作点不合适。
10.在放大电路中负载电阻值越大其电压放大倍数越大。
11.反馈放大器是由基本放大电路和反馈电路组成。
12.电压负反馈的作用是稳定输出电压。
13.电流负反馈的作用是稳定输出电流。
14.反馈信号增加原输入信号的反馈叫正反馈。
15.反馈信号减弱原输入信号的反馈叫负反馈。
16.放大直流信号时放大器应采用的耦合方式为直接耦合。
17.为克服零漂常采用长尾式和具有恒流源的差动放大电路。
18.集成运放按电路特性分类可分为通用型和专用型。
19.线性状态的理想集成运算放大器,两输入端电位差=0。
20.线性状态的理想集成运算放大器,两输入端的电流=0。
21.单门限电压比较器中的集成运放工作在开环状态。
22.单门限电压比较器中的集成运放属于线性应用。
23.将交流电变换成直流的过程叫整流。
24.在单相桥式整流电路中,如果负载电流是20A,则流过每只晶体二极管的电流是10 A。
25.在输出电压平均值相等的情况下,三相半波整流电路中二极管承受的最高反向电压是三相桥式整流电路的2倍.26.整流二极管的冷却方式有自冷、风冷和水冷三种。
27.检查硅整流堆正反向电阻时对于高压硅堆应用兆欧表。
28.三端可调输出稳压器的三端是指输入、输出和调整三端。
29.三端固定输出稳压器CW7812型号中的12表示为 12 V。
电子技术基础练习题库(含参考答案)一、单选题(共70题,每题1分,共70分)1.三极管做开关元件时,应工作在()A、饱和区,放大区B、截止区,饱和区C、放大区正确答案:B2.测得在放大状态的三极管的三个管脚电位分别是15.5v,6v,6.7v 则6v对应的是()A、集电极。
B、基极。
C、发射极。
正确答案:C3.稳压管使用时一定要正向连接才能起到稳压作用。
A、✔B、×正确答案:B4.三极管处于饱和状态的条件是()A、发射结反偏,集电结反偏。
B、发射结正偏,集电结正偏。
C、发射结正偏集电结反偏。
正确答案:B5.引入并联负反馈,可使放大器的()A、反馈环内输入电阻增加。
B、反馈环内输入电阻减小。
C、输出电压稳定。
正确答案:B6.高电平用0表示,低电平用1表示,称为正逻辑。
A、✔B、×正确答案:B7.风压骗子电路调静态工作点时,主要应调节()偏置电阻。
A、中B、上C、下正确答案:B8.零点漂移就是静态工作点的漂移。
A、×B、✔正确答案:B9.模拟信号在时间上是一种持续变化的量,而数字信号则是一种离散量。
A、×B、✔正确答案:B10.在截止区三极管()电流放大作用。
A、有B、无C、不一定正确答案:B11.逻辑代数运算中1+1=()A、3B、1C、2正确答案:B12.组合电路的特点是任意时刻的输出与电路的原状态有关。
A、×B、✔正确答案:A13.射极跟随器()电流放大作用。
A、有B、可能有C、没有正确答案:A14.用三极管构成的门电路称为()门电路。
A、MOC型B、TTL型C、CMOS型正确答案:B15.非门的逻辑功能是()A、有1出1。
全0出0。
B、有0出1。
有1出0。
C、有0出0。
全1出1。
正确答案:B16.三极管放大电路设置静态工作点的目的是A、增大放大电路的放大倍数。
B、不使三极管烧坏。
C、使放大电路不失真。
正确答案:C17.理想运算放大器的输出电阻为()A、无穷B、不定正确答案:B18.A/D转换是一种从数字信号到模拟信号的转换。
电子技术基础(于宝明)第五章习题答案第五章习题5.1 由于功率放大电路中的BJT常处于接近极限工作状态,因此,在选择BJT时必须特别注意哪三个参数?答:1.功率BJT的的散热2.器件工作不应进入二次击穿区3.使用时要降低额定值5.2 与甲类功率放大电路相比,乙类互补对称功率放大电路的主要优点是什么?答:输出功率越大管耗低,效率高。
5.3 乙类互补对称功率放大电路的效率在理想情况可达到多少?答:乙类互补对称功率放大电路的效率在理想情况可达到:η=Poπ=≈78.5% PV45.4 设采用双电源互补对称电路,如果要求最大输出功率为5W,则每只功率BJT的最大允许管耗PCM至少应大?答:PT1m21VCC=2≈0.2Po=0.2X5=1W RLπ5.5 设放大电路的输入信号为正弦波,问在什么情况下,电路的输出出现饱和及截止的失真?在什么情况下出现交越失真?用波形示意图说明这两种失真的区别。
答:1、甲类电路中在输入信号过大的情况下电路的输出端出现饱和及截止的失真:信号正半周使得NPN管饱和。
信号负半周使得NPN管截止。
而乙类放大器只会出现饱和失真。
2、甲类电路没有交越失真。
乙类放大器在UBB之间电压小于2UBE时会出现交越失真。
5.6 在输入信号为正弦波作用下,互补对称电路输出波形是否有可能出现线性(即频率)失真?为什么?答:在输入信号过大的情况下,出现饱和失真后,产生了新的频率。
所以互补对称电路输出波形出现了线性失真。
5.7 在甲类、乙类和甲乙类放大电路中,放大管的导通角分别等于多少?它们中哪一类放大电路效率高?答:甲类:180乙类:90甲乙类:180~2705.8 在图所示电路中,设BJT的?=100,UBE=0.7V,UCES=0,ICEO=0,电容C对交流可视为短路。
输入信号ui为正弦波。
(1)计算电路可能达到的最大不失真输出功率Pom;(2)此时Rb应调节到什么数值?(3)此时电路的效率?=?试与工作在乙类的互补对称电路比较。
第三章习题3.1 为什么JFET的输入电阻比BJT高得多?答:结型场效应管输入极的PN结GS结始终是处于反偏状态,PN结反偏时耗尽层加宽、结电阻增大。
BJT管输入极的PN结BE结始终是处于正偏状态,PN结正偏时耗尽层变窄,结电阻减小。
3.2 JEFT的栅极与沟道间的PN结在一般作为放大器件工作时,能用正向偏置吗?BJT的发射结呢?答:JEFT的栅极与沟道间的PN结在一般作为放大器件工作时,不可以用正向偏置。
因为当JFET正偏时,其PN结都处于正偏状态,沟道两侧的耗尽层消失,对DS沟道失去了控制作用。
所以失去放大作用。
3.3 图所示符号各表示哪种沟道的JEFT?其箭头方向代表什么?答:图(a)为N沟道,(b)为P沟道场效应管。
其箭头方向代表正偏方向3.4 试由图所示输出特性曲线判断它们各代表何种器件,如是JFET管,请说明它属于何种沟道。
答:(a)BJT晶体管。
(b)N沟道场效应管(c)P沟道场效应管3.5 试分别画出N沟道和P沟道JEFT的输出特性和转移特性曲线示意图,并在特性曲线中标出i D、u DS、u GS、I DSS和U p等参数,说明u DS、u GS和U p在两种沟道JETF中的极性。
答:(a)N沟道场效应管U DS>0V 、U GS<0V 。
(b)P沟道场效应管U DS <0V 、U GS>0V 。
3.6 为什么MOSFET的输入电阻比JEFT高?答:MOSFET的输入部分是绝缘的,所以栅极没有电流。
而JEFT的输入部分是反偏的。
在一定温度下由于本征激发的作用,在半导体内还会产生电子、空穴对,反向漏电流虽然很小,但是还是存在的。
所以MOSFET的输入电阻比JEFT高。
3.7判断工作区域a)恒流,b)恒流c)恒流d)可变电阻3.8 FET有许多类型,它们的输出特性及转移特性各不相同,试总结出判断类型及电压极性的规律。
答:N沟道:结型U GS<0V,U P<0V。
第一章习题
1.1 如需将PN结二极管处于正向偏置,应如何确定外接电压的极性?答:如需将PN结二极管处于正向偏置,外接电压的极性应该是P区端接高电位,N区端接低电位。
1.2 PN结二极管的单向导电性是在什么外部条件下才能显示出来?答:在外部施加了正、反相电压且出现正相导通、反相截止时才能显示出来。
1.3 PN结两端存在内建电位差,若将PN结短路,问有无电流流过?答:二极管短路时没有电流。
原因是PN结两端虽有电位差,但是在半导体和金属电极接触处,也有"接触电位差",后者抵消了PN结两端的电位差。
金属一半导体结和PN结不同:(1)没有单向导电性,(2)接触电位差和外加电压的极性及幅值无关。
这种接触叫做"欧姆接触"。
从另一种角度分析,如果有电流,金属导线就会发热,二极管就要冷却。
作为一个热平衡的整体,要产生这种现象是不可能的。
所以,二极管短路时I=0。
1.4 比较硅、锗两种二极管的性能。
在工程实践中,为什么硅二极管应用得较普遍?
答:锗有32 、硅有14 个电子,最外围都有四个价电子。
电子数量、层数越多,受热激发的后价电子脱离共价健束缚的可能性就越大,所以,硅半导体更稳定。
1.5 当输入直流电压波动或外接负载电阻变动时,稳压管稳压电路的输出电压能否保持稳定?若能稳定,这种稳定是否是绝对的?
答:当输入直流电压波动或外接负载电阻变动时,稳压管稳压电路的输出电压能保持基本稳定,但是由于其反相击穿特性曲线并非完全垂直下降,所以这种稳定不是绝对的。
1.6 光电子器件为什么在电子技术中得到越来越广泛的应用?试列举一二例。
答:因为可以利用可见或不可见光进行信号指示、遥控、遥测。
减少了导线的连接和一些干扰,带来了方便,比如电视机等家电的遥控器、指示灯等都是应用实例。
1.7 如何用万用表的“Ω”挡来辨别一只二极管的阳、阴两极?(提
示:模拟型万用表的黑笔接表内直流电源的正端,而红笔接负端)答:如果二极管的内阻较小,模拟型万用表的黑笔接的是P端,而红笔接的是N端。
否则,如果二极管的内阻较大,则模拟型万用表的黑笔接的是N端,而红笔接的是P端。
1.8 在用万用表R×10, R×100, R×1k 三个欧姆档测量某二极管的正向电阻时,共测得三个数值:4k、85Ω、680Ω。
试判断它们各是哪一档测出的。
答:用万用表测出的二极管电阻值是它的直流电阻。
由于二极管是非线性元件,它的电压和电流不成正比,所以通过管子的电流也不同,测出的直流电阻也不同。
当用低阻档测量时,由于万用表的内阻小,通过二极管的电流大,管子工作在较高工作点处, 所以直流电阻(V D1/I D1)小。
当用高阻档测量时,万用表内阻大,通过二极管的电流小,管子工作在较低工作点处, 所以直流电阻(V D2/I D2)大。
因此,4k对应于R×1k;85Ω对应于R×10;680Ω对应于R×100。
1.9 有A、B两个小功率二极管,它们的反向饱和电流分别为0.5A和0.01A;在外加相同的正向电压时的电流分别为20mA和8mA。
你认为哪一个管子的综合性能较好?
答:因为二极管正、反相电阻差越大越好,而20/0.0005=40000;
8/0.00001=800000;后者反差大于前者。
所以8mA管子的综合性能较好。
1.10 为什么说在使用二极管时,应特别注意不要超过最大整流电流和最高反向工作电压?
答:因为超过最大整流电流极限值后会造成二极管烧坏。
超过最高反向工作电压会成二极管击穿
1.11 二极管电路如图所示,试判断图中的二极管是导通还是截止,并求出AO两端电压U AO。
设二极管是理想的。
解:根据题意,以O为参考点(a)D导通U AO= -6V
(b)D截止U AO= -12V.(c)D2截止, D1导通U AO= 0V
(d)D2截止, D1截止U AO= -12V
1.12 在图所示电路中,设二极管为理想的,且u i =5sin t (V)。
试画出u O 的波形。
解:图(a)只有正半周,图(b)只有负半周。
