4G全网通手机硬件测试标准汇编

返回编号用例名称测试条件测试步骤测试用例_预期结果样机数量备注测试结果Reliability_test_001载重测试(硬载重）普通手机：手机开机，整个正、反面施加70kgf的压力，承受2秒钟。

触摸屏手机：手机开机，整个正、反面施加70kgf的压力，承受2秒钟。

三防手机：手机开机，整个正、反面施加80kgf的压力，承受2秒钟1.测试前对产品初步检查确保他们有正常的电气和机械性能2.手机正面向上正常放置在水平测试钢台上，对手机整个正面施加规定的压力，停留两秒钟。

3.手机正面向下正常放置在水平测试钢台上，对手机整个背面施加规定的压力，停留两秒钟。

4.每完成一步对样机进行检查（检MMI），测试完成进行终检（检MMI、通话、外观……）参考 附录---机械可靠性测试前后检查用例3载重测试压块面积应与手机相当且压块与手机间应加垫1~2mm泡棉测试过程中手机不能关机，测试完成后手机机械电气功能正常（重点关注LCD性能）。

Reliability_test_002载重测试(软载重）普通手机/触摸屏手机开机状态下，整个正面施加70kgf的压力，承受2秒钟。

1.测试前对产品初步检查确保他们有正常的电气和机械性能2.普通手机/触摸屏手机开机状态下，整个正面施加70kgf的压力，承受2秒钟。

3.测试完成进行终检（检MMI、通话、外观……）参考 附录---机械可靠性测试前后检查用例3软载重测试压块面积应与手机相当或大于手机，且压块为硅橡胶压头（测试压头硅橡硬度应在肖氏70±5度）。

Reliability_test_003挤压测试（1）0.5kgf，挤压中心点，不允许出现水印（2）10kgf，金属棒压头(杆直径8mm，压头弧半径10mm)，挤压如下位置，屏幕9个点，听筒位置，FPC位置，sensor位置，芯片上方各一次；4.5kgf，摄像头中心点；10kgf，2s，IC中心，IC两侧各5次（压头以10mm/min的速度施加力）翻盖机内屏不挤压1）试验前，对产品初步检查确保他们有正常的电气和机械性能；2）将产品固定在测试平台上，样品与测试平台之间需要放置3mm厚的防静电皮（静电皮的尺寸要大于产品的尺寸）。

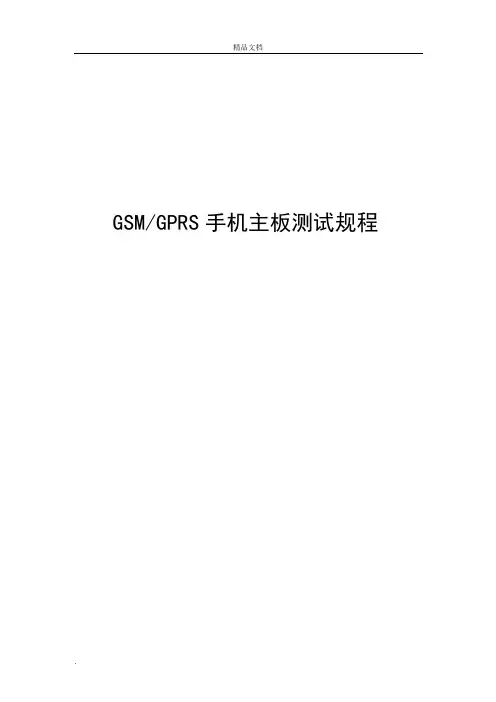

GSM/GPRS手机主板测试规程目次前言 (IV)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4测试环境与仪表 (2)4.1正常测试环境 (2)4.2测试仪器和设备 (2)5测试内容列表 (3)6无线指标测试 (5)6.1常规射频性能测试 (5)6.1.1频率误差和相位误差 (5)6.1.2发射机载频峰值功率和突发脉冲定时 (6)6.1.3输出射频频谱 (8)6.1.4参考灵敏度 (9)6.1.5接收机有效输入电平范围 (9)6.1.6RXLEV (10)6.1.7接收机适用的输入电平 (10)6.1.8共信道抑制能力 (11)6.1.9邻信道抑制能力 (12)6.1.10互调抑制能力 (13)6.1.11接收机阻塞和杂散响应抑制能力 (14)6.1.12接收机AM抑制能力 (14)6.1.13杂散发射 (15)6.2长时间工作测试 (17)6.2.1发射功率和脉冲包络定时 (17)6.2.2频率误差和相位误差 (17)6.2.3发射输出频谱 (17)6.2.4参考灵敏度 (18)6.2.5低电压长时间工作 (18)6.3GPRS射频性能测试 (19)6.3.1频率误差和相位误差 (19)6.3.2发射功率和脉冲包络定时 (19)6.3.3发射输出频谱 (20)6.3.4BLER测试 (20)6.4其他测试 (22)6.4.1全频道扫描测试 (22)6.4.2电压拉偏测试 (22)7基带功能指标测试 (23)7.1下载/校准 (23)7.1.1Flash下载 (23)7.1.2校准/终测 (23)7.2开关机测试 (24)7.2.1开关机电压 (24)7.3系统连接器 (24)7.3.1系统连接器 (24)前言本标准主要规定了GSM/GPRS手机在整机硬件测试中的相关测试内容、测试方法和判断标准。

本标准主要依据GSM/GPRS手机相关国家标准规范、进网检测要求和事业部内部报告模板制定，为整机硬件测试提供参考。

目录1 简介 (2)1.1目的 (2)1.2适用范围 (2)1.3责任 (2)2手册内容 (2)2.1测试项目 (2)2.1.1电性能测试 (2)2.1.2ESD测试 (2)2.1.3软件功能测试 (2)2.1.4用户试用 (2)2.1.5场地测试 (2)2.1.6环境测试 (3)2.1.7寿命测试 (3)2.1.8机械强度测试 (3)2.1.9包装成品测验 (3)2.1.10其它测试 (3)2.1.11附件（旅充、座充、电池、耳机）测试 (3)3测试标准 (4)3.1电性能测试标准 (4)3.2功能/软件测试 (4)3.3用户试用 (4)3.4场地测试 (4)3.5ESD静电测试 (4)3.6环境测试 (5)3.7寿命测试 (6)3.8机械强度测试 (7)3.9其它测试 (7)3.10包装成品测试 (8)1 简介1.1 目的制定整机中试过程中的测试标准。

1.2 适用范围本手册适用于中试过程中的整机。

1.3 责任中试工程师、品质工程师。

2 手册内容2.1测试项目2.1.1电性能测试按照GSM规范和移动电话相关标准，测试手机的各项重要电性能指标；2.1.2ESD测试测试手机在静电环境中的性能；2.1.3软件功能测试测试用户手册规定的各项功能，以及模拟软件的极端使用条件，测试软件的性能；2.1.4 用户试用验证移动电话在移动网络上能否正常使用，互联互通，功能设计、人机界面等是否达到设计和用户使用的要求，分为普通用户试用和专业用户试用；2.1.5 场地测试在各地网络环境，实地测试手机的功能及网络兼容性；2.1.6环境测试模拟手机使用的各种恶劣环境，测试其性能是否达到要求；主要包括高/低温试验、湿热试验、盐雾试验、温度冲击试验及灰尘实验等。

2.1.7寿命测试测试各易损部件的工作寿命是否达到规格要求；主要包括背光、振子、电池、振铃、按键测试、耳机插拔试验、受话器寿命试验、耳塞拉拔试验、旅充插拔试验、座充接触片可靠性及旅充连接线的缠绕实验；2.1.8 机械强度测试测试手机机械结构的强度以及关键部件的抗磨损性；主要包含振动测试、跌落测试、冲击测试、翻盖强度、硬度测试及耐磨测试等。

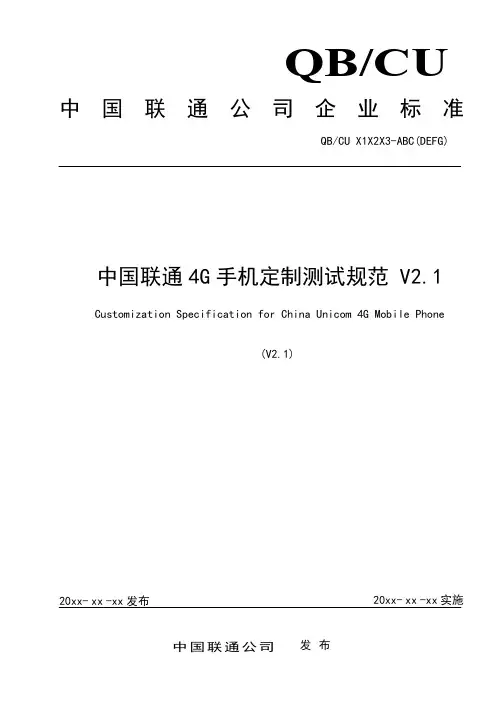

QB/CU 中国联通公司企业标准QB/CU X1X2X3-ABC(DEFG)中国联通4G手机定制测试规范 V2.1Customization Specification for China Unicom 4G Mobile Phone(V2.1)20xx-xx-xx发布20xx-xx-xx实施目次前言 (III)1 范围 (1)2 规范性引用文件 (1)3 缩略语和术语 (1)3.1 缩略语 (1)3.2 术语和定义 (2)4 测试环境 (2)4.1 网络设备要求 (2)4.2 被测设备要求 (2)5 功能测试 (3)5.1 无线功能测试 (3)5.1.1 频段及模式 (3)5.1.2 终端数据速率测试 (3)5.1.3 语音回退测试 (3)5.1.4 VoLTE功能测试（可选） (4)5.2 APN设置测试 (4)5.3 手机UI和开关机动画测试 (5)5.3.1 网络标识及数据业务连接标识显示测试－单卡LTE终端 (5)5.3.2 网络标识显示及数据业务连接标识测试－双卡LTE终端（卡槽位置与网络制式固定对应方式） (6)5.3.3 网络标识显示及数据业务连接标识测试－双卡LTE终端（卡槽位置和网络制式灵活对应方式） (8)5.3.4 数据服务开关测试 (10)5.3.5 开机动画测试 (10)5.3.6 关机动画测试（如智能操作系统不支持，可不做要求） (11)5.3.7 定制菜单图标 (11)5.3.8 3G高清语音标识显示 (12)5.4 对智能卡的支持 (12)5.4.1 联通SIM卡 (13)5.4.2 联通USIM卡 (13)5.5 终端安全等级 (14)5.6 终端NFC能力 (14)5.7 终端3G高清语音功能测试 (14)5.7.1 通话双方终端均支持AMR-WB，且均在支持AMR-WB的WCDMA网络进行语音业务 (14)5.7.2 通话双方仅一方终端均支持AMR-WB，且均在支持AMR-WB的WCDMA网络进行语音业务. 155.7.3 AMR-WB语音通话中，当一方或双方移动到不支持AMR-WB的网络 (15)5.7.4 通话双方终端均支持AMR-WB，但通话一方或双方在仅支持AMR-NB的WCDMA网络进行语音业务 (16)5.8 终端3G高清语音性能测试 (16)5.8.1 声学性能测试 (16)5.8.1.1 发送灵敏度/频率特性 (16)5.8.1.2 接收灵敏度/频率特性 (16)5.8.1.3 发送响度评定值 (16)5.8.1.4 接收响度评定值 (16)5.8.1.5 空闲信道噪声 (16)5.8.1.6 侧音特性 (16)5.8.1.7 声学回声控制 (17)5.8.1.8 发送失真 (17)5.8.1.9 接收失真 (17)5.8.2 电学性能测试 (17)5.8.2.1 AMR-WB码率测试 (17)5.8.2.2 语音数据业务并行，AMR-WB码率测试 (18)5.8.2.3 AMR-WB码率测试，有fading (19)5.8.2.4 AMR-WB码率重新配置测试 (21)修订记录 (22)前言本规范的制定是根据中国联通4G业务规划和市场要求，参考行业发展状况和趋势，以及国内外运营商实施方案，为中国联通4G数字蜂窝移动通信网终端定制提供依据。

手机硬件测试标准（一）目录CONTENTS 1•概述2•手机硬件测试环境2•整机电源测试一、概述1 目的规范手机整机硬件系统/单元测试方法，检验整机硬件/软件设计是否符合标准（规范）。

2 适用范围规范本公司自研手机及委外研发手机通用测试、测量方法、原理以及指导建议，在实际产品中，由于不同的平台、不同的需求，硬件差别较大，测试测量可能存在一些差异，可根据本规范的建议的项目、方法、原理进行测试验证；若本规范没有涵盖的测试项目，也可根据产品的实际情况，做好测试计划，力求覆盖整个系统的每个单元。

3 参考文献《YD/T1538-2006 数字移动终端音频性能技术要求和测试方法》《中国移动通信集团公司业务卡管理体系 SIM 卡基础技术规范》《SD Specifications Part 1 Physical Layer Specification Version 2.00》4 术语Tr：信号上升时间，是指信号幅度从 10%上升至 90%的时间Tf：信号下降时间，是指信号幅度从 90%下降至 90%的时间Vih：输入电压上限Vil：输入电压下限Voh：输出电压上限Vol：输出电压下限二、手机硬件测试环境1 正常测试条件1.环境条件：温度：20℃~30 ℃相对湿度：45~75%气压：86kPa~106kPa2. 电源电压：3.9V2 极限测试条件1. 温度：极低温度：-15℃极高温度：55℃2. 相对湿度干燥环境：相对湿度<5％潮湿环境：相对湿度>93％3. 气压：气压要求和正常环境下一致。

4. 电源电压：极高电压：4.3V极低电压：3.5V3 极限条件测试流程1、在极限条件的建立期间，被测设备可以处于关机状态，在测试环境建立后，将被测设备在测试环境下放置在 30 分钟，达到热平衡后，启动被测设备，开始测试。

2、极限条件测试至少必须覆盖以下情况<1>. 极低温度、极低电压、正常湿度；<2>. 极低温度、极高电压、正常湿度；<3>. 极高温度、极低电压、正常湿度；<4>. 极高温度、极高电压、正常湿度；<5>. 正常温度、正常电压、潮湿环境；4 单板/系统工作条件单板/系统要可靠接地单板/系统上电正常工作，各模块工作均正常，30分钟后再开始测试单板/系统在轻载及满载情况下均应测试单板/系统电源稳定在额定电压±3%范围内5 测试手法要求1、测试点尽量不要引飞线，非引不可也要尽量短2、尽量减少探头探针与探头地线所构成的环路面积3、手不要触摸测试信号4、2个探头不能共用同一地线5、测量时，使输入信号达到最大示波器的满刻度6、测量时，示波器探头和电缆要远离潜在串扰源的地方7、测试过程中，禁止在测试环境附近打电话或使用其他有强辐射的设备，避免对测试结果产生干扰8、测量时，如果测量结果超出规格，须再次确认测试点与芯片规格，确认测量条件及测量方法无误后，更换新的PCBA板测量，若测量结果仍是Fail，则定性为Bug并与硬件/软件人员确认。

5 频率误差±90±180 ±85 ±190 6 正常突发脉冲功率/时间包络 在模板（如图一）之内7 灵敏度RBER ＜2.4％ <－102dBm <－100dBm<－102dBm <－100dBm8 调制频谱 满足表六 9 开关频谱满足表七10 接收质量(BS=-70)37≤RX ≤43 37≤RX ≤4337≤RX ≤4337≤RX ≤43附表六 调制频谱功率电平 dBm900/850 在规定偏置处的最大电平(dB) 测量带宽30kHz测量带宽100kHz 0100 200 250 400 600～1200 1200～1800 1800～6000 ≥6000 ≤33 0 +0.5-30-33-60-60-60-63-71功率 电平 dBm 1800/1900 在规定偏置处的最大电平(dB) 测量带宽30kHz测量带宽100kHz 0 100 200 250 400 600～1200 1200～1800 1800～6000 ≥6000 ≤30+0.5-30-33-60-60-60-65-735.1.3.2 CDMA RF 测试测试仪器：综合测试仪CMU200 &Agilent 8960，电源Keithley2306 & Agilent 66309B附表七 开关频谱频率偏置 (kHz) 功率(dBm)GSM900/ GSM850 DCS1800/PCS1900 400 -23 -23 600 -26 -26 1200 -32 -32 1800-36-36目的：验证产品在低温存储后,没有零器部件损坏和功能异常形象，暴露产品潜在的不良缺陷。

测试设备：可编程恒温恒湿机测试样机电池 SIM卡（或UIM卡）测试条件和方法：1)检查样机外观结构全功能都正常，不得有不良品。

2)把样机放入可编程恒温恒湿机。

3)测试样机处于关机无卡模式。

精心整理整机质量检验标准目录前言 ..................................................................................................................................................... 错误!未指定书签。

1．适用范围........................................................................................................................................ 错误!未指定书签。

2．规范性引用文件............................................................................................................................ 错误!未指定书签。

前言●目的和作用为确保所有手机的生产、检验工序有序进行，本标准为过程质量控制、在线模拟用户检验、例行检验、最终成品检验和确认检验提供依据，特编写本标准●主要内容精心整理精心整理精心整理本标准适用于深圳信息科技有限公司手机产品的各种质量检验。

执行者生产部、品质部、硬件部、软件部、结构部、工程部、售后服务部、本标准自实施之日起代替《成品质量检验标准》，本次标准修订由通讯科技有限公司研发质量部提出。

本次标准修订部门：项目部 本次标准主要修订人： 本次标准审核人： 12准。

33.1a)b)c)d)e)3.2重缺陷（B 类）a)用户能够勉强接受，但产品品牌会受到影响的故障； b)导致用户在保修期内要求返修的故障； c)对用户健康有一定影响的故障。

3.3轻缺陷（C 类）a)用户完全能够接受的轻微的产品故障；b)用户一般不常用的功能、且国家规范无明确要求的故障； c)用户一般不易发现，且国家规范无明确要求的故障；精心整理d)用户一般不会进行，在极端操作条件下才会出现的故障。

手机的各项性能测试（硬件）表面装饰测试： 1.磨擦测试（Abrasion Test - RCA）测试环境：室温。

试验方法：将手机外壳固定在RCA试验机上，用175g力摩擦300cycles。

检验标准：耐磨点涂层不能脱落，不可露出底材质地。

2.附着力测试（Coating Adhesion Test）测试环境：室温试验方法：使用百格刀刻出100个1平方毫米的方格，划格的深度以露出底材为止，再用3M610号胶带纸用力粘贴在方格面，1分钟后迅速以90度的角度撕脱，检查方格面油漆。

检验标准：方格面油漆脱落应小于3%。

测试环境：60 oC，90%RH试验方法：把滤纸放于酸性或碱性溶液充分浸透，用胶带将浸有酸性或碱性溶液的滤纸粘在手机外壳喷漆表面，并且确保试纸与手机外壳喷漆表面充分接触，然后放在测试环境中，48小时后，将手机外壳从测试环境中取出，并且放置2小时后，检查手机外壳表面。

检验标准：喷漆表面无变色、起皮、脱落、褪色等异常。

3.硬度测试（Hardness Test）测试环境：室温试验方法：用2H铅笔，在45度角下，以1Kg的力度在机壳及镜盖表面划出3~5cm长的线条。

检验标准：用橡皮擦去铅笔痕迹后，应不留下划痕。

4.镜盖摩擦测试（Lens Scratch Test）测试环境：室温试验方法：以1Kg的力用棉布作用于手机外屏镜盖表面，接触面为10mm直径的圆，往复摩擦20,000次,行程20mm,速度30次/分钟检验标准：镜盖表面没有明显划痕，透明度没有变化。

5.紫外线照射测试（UV illuminant Test）测试环境：60° C试验方法：在温度为60° C，紫外线为340W/mm2的光线下直射油漆表面48小时。

试验结束后将手机外壳取出，在常温下冷却2小时后检查喷漆表面。

检验标准：油漆表面应无褪色及色变现象。

手机结构测试标准!O"U l:C-w J-G'F 1.全参数测试Full Parametric Test 25℃±5℃, 60%±15%RH (room ambient)，功能、外观及参数测试全通过。

1 目的此标准规定了手机成品品质接收标准,保证手机外观、标识、包装及一般性能符合设计要求，确保产品品质。

2 适用范围适用于本公司所有手机产品在代工厂或自行生产的制程质量评估与出货抽样检验。

3 参考文件3.1 各款手机的ID图及相关文件;3.2 各款手机的MD产品装配图及类似相关文件。

3.3 GB/T2828.1-2003 逐批检查技术抽样程序及抽样表4 定义4.1 Cri，Critical Defect，致命缺陷：对产品使用者人身与财产安全构成威胁的缺陷；4.2 Maj，Major Defect，主要缺陷：制品单位的性能不能满足该产品预定的功能或严重影响该产品正常使用性能或可导致客户退机的外观等缺陷；4.3 Min，Minor Defect，次要缺陷：对产品外观产生轻微影响的缺陷；4.4 Acc，Acceptable Defect，可接受缺陷：可以接受的缺陷，在产品制程质量评估时使用，在产品出货抽样检验中仅供参考；4.5 封样，Golden Sample，也称为样板：由设计部门或品管部门或销售部签名认可的、用于确认和鉴别各种订制结构件来料批量供货质量的样品；一般可分为标准样板和/或上限样板、下限样板（上/下限样板一般需征求销售部意见）、结构样板等。

5 抽样计划与接受标准及产品外观检查方式和条件：5.1 抽样计划：按照国标GB/T2828.1-2003 (或等同标准)，正常抽检水平，一次抽样，II类；5.2 接受标准：AQL（Cri：0，Maj：0.65，Min：1.5）5.3 产品外观检查方式和条件：5.3.1 环境亮度:在距离检测部分50cm处用一个照明亮度值为800LUX以上的照明系通模拟日光。

5.3.2 检查方式和角度:目视,视线与被检查物表面角度在15-90度范围内旋转。

5.3.3 检查距离和时间: 检查被检物最多15秒内，人眼距离被检物约30cm。

5.3.4 外观检查需使用污点标准（菲林片）。

硬件测试标准V1.0发布版本目 录01.功耗 V2.1002.信号指示V2.1203.电源管理 V3.604.GSM&GPRS&EGPRS V2.605.WCDMA V2.606.LTE V1.1107.TDSCDMA V2.1008.CDMA V2.709.HSPA数据业务 V2.010.RFID SIM V2.211.NFC V1.912.Bluetooth V2.813.WiFi V2.814.GPS V2.1115.Camera V2.816.FM V1.917.射频互扰V1.0B性能 V1.919.LCD V2.720.TP V2.821.Sensor V2.1222.小器件 V1.923.音频 V3.224.冲突 V1.1025.温升 V2.1126.OTA V2.427.SAR V1.928.EMC V1.929.Safety V1.9 30.机械可靠性V2.7 A标 V1.0 31.机械可靠性V2.7 B标 V1.0 32.机械可靠性测试前后检查 V1.0 33.环境可靠性 V1.12 34.长期稳定性 V2.2 35.中长期老化 V1.12 36.单体测试 V1.1 37.皮套测试 V1.0日期修订版本1、随机振动、正弦振动、工作冲击的测试条件部分的描2、CMMB天线有源测试灵敏度指标降为“所有频点均值小于-92dBm，90dBm”3、功耗部分指标增加备注，返回待机和TP功耗标准降低4、GSM射频部分增加表1、2、35、中长期老化测试中的每项测试样机数从32pcs修改为16pcs 1、举例说明返回待机功耗用例；2、电源管理整理测试项分类、用例名称、顺序；修改电量计测试，下待机放电测试；增加4pin电池测试用例；增加充电器兼容性测试用3、WCDMA、TDSCDMA用例重新整理测试项；4、NFC用例：对电池低电、无电的电压做了补充说明；5、BT用例增加3.0要求和高低温要求；6、GPS用例增加MTK&博通芯片标准；7、Camera用例增加主观测试标准；8、FM用例增加WP测试用例；9、增加ATV用例；10、音频用例整理TDD用例；11、温升用例增加WIFI热点、双模双通、GPS要求；12、机械可靠性用例分为B标和E标；13、增加机械可靠性测试前后检查用例；14、低温工作修改为温度变化范围-10℃、-15℃、-20℃；15、增加A-GPS OTA要求；16、EMMC长期稳定性用例更新。

智能手机软硬件测试规范第一章概述 (3)1.1 测试目的 (3)1.2 测试范围 (4)第二章测试环境搭建 (4)2.1 硬件环境搭建 (4)2.2 软件环境搭建 (5)2.3 网络环境搭建 (5)第三章硬件测试 (6)3.1 电池续航测试 (6)3.1.1 测试目的 (6)3.1.2 测试方法 (6)3.1.3 测试指标 (6)3.2 充电速度测试 (6)3.2.1 测试目的 (6)3.2.2 测试方法 (6)3.2.3 测试指标 (6)3.3 屏幕显示效果测试 (6)3.3.1 测试目的 (6)3.3.2 测试方法 (6)3.3.3 测试指标 (7)3.4 摄像头功能测试 (7)3.4.1 测试目的 (7)3.4.2 测试方法 (7)3.4.3 测试指标 (7)第四章软件测试 (7)4.1 系统稳定性测试 (7)4.2 应用兼容性测试 (8)4.3 系统功能测试 (8)4.4 安全性测试 (8)第五章用户体验测试 (9)5.1 界面美观度测试 (9)5.2 交互逻辑测试 (9)5.3 响应速度测试 (9)5.4 操作便捷性测试 (10)第六章网络功能测试 (10)6.1 信号强度测试 (10)6.1.1 测试目的 (10)6.1.2 测试环境 (10)6.1.3 测试方法 (10)6.1.4 测试指标 (11)6.2 网络速度测试 (11)6.2.2 测试环境 (11)6.2.3 测试方法 (11)6.2.4 测试指标 (11)6.3 网络稳定性测试 (11)6.3.1 测试目的 (11)6.3.2 测试环境 (11)6.3.3 测试方法 (11)6.3.4 测试指标 (11)6.4 网络连接功能测试 (11)6.4.1 测试目的 (11)6.4.2 测试环境 (11)6.4.3 测试方法 (12)6.4.4 测试指标 (12)第七章蓝牙与NFC测试 (12)7.1 蓝牙连接测试 (12)7.1.1 测试目的 (12)7.1.2 测试环境 (12)7.1.3 测试步骤 (12)7.2 蓝牙传输速度测试 (12)7.2.1 测试目的 (12)7.2.2 测试环境 (12)7.2.3 测试步骤 (12)7.3 NFC功能测试 (13)7.3.1 测试目的 (13)7.3.2 测试环境 (13)7.3.3 测试步骤 (13)7.4 NFC识别速度测试 (13)7.4.1 测试目的 (13)7.4.2 测试环境 (13)7.4.3 测试步骤 (13)第八章音频与视频测试 (13)8.1 音质测试 (13)8.1.1 测试目的 (13)8.1.2 测试工具与设备 (14)8.1.3 测试方法 (14)8.2 扬声器功能测试 (14)8.2.1 测试目的 (14)8.2.2 测试工具与设备 (14)8.2.3 测试方法 (14)8.3 视频播放效果测试 (14)8.3.1 测试目的 (14)8.3.2 测试工具与设备 (14)8.3.3 测试方法 (14)8.4.1 测试目的 (15)8.4.2 测试工具与设备 (15)8.4.3 测试方法 (15)第九章传感器测试 (15)9.1 加速度传感器测试 (15)9.1.1 测试目的 (15)9.1.2 测试设备 (15)9.1.3 测试方法 (15)9.2 磁力传感器测试 (15)9.2.1 测试目的 (15)9.2.2 测试设备 (16)9.2.3 测试方法 (16)9.3 光线传感器测试 (16)9.3.1 测试目的 (16)9.3.2 测试设备 (16)9.3.3 测试方法 (16)9.4 距离传感器测试 (16)9.4.1 测试目的 (16)9.4.2 测试设备 (17)9.4.3 测试方法 (17)第十章测试报告与问题反馈 (17)10.1 测试报告撰写 (17)10.2 问题反馈与跟进 (17)10.3 测试结果分析 (18)10.4 测试总结与改进建议 (18)第一章概述1.1 测试目的智能手机作为现代生活中不可或缺的电子产品，其功能、稳定性及安全性对用户使用体验。

手机硬件测试规范Table of Contents1.RF 测试 (1)1.1POW ER_VS_T IME_TEMPLATE (2)1.2POW ER_VS_CHANNEL (2)1.3FREQUENCY/PHASE_ERROR (3)1.4O UTPUT_RF_S PEC TRUM (3)1.5RX_LEVEL (5)1.6RX_S ENSITIVITY (5)1.7同信道抑制 (5)1.8邻信道抑制 (5)1.9互调抑制 (5)1.10阻塞与杂散响应 (5)1.11天线测试 (6)2.BB测试 (7)2.1基本功能测试 (7)2.2通话功能测试 (10)2.3功耗测试 (12)2.4充电测试 (14)2.5异常操作测试 (15)3.AUDIO 测试 (18)3.1接收灵敏度/频率响应 (18)3.2发送灵敏度/频率响应 (18)3.3接收响度评定值 (19)3.4发送响度评定值 (19)3.5侧音掩蔽评定值（STMR） (19)3.6发送失真 (20)3.7稳定度储备 (20)4.EMC测试 (22)4.1传导杂散骚扰 (22)4.2辐射杂散骚扰 (22)4.3传导连续骚扰 (23)4.4辐射连续骚扰 (24)4.5辐射骚扰抗扰度试验 (24)4.6话机辐射吸收率SA R (24)4.7ESD测试 (25)1. RF 测试测试目的：使手机各项射频测试指标符合标准测试标准：GSM 11.10，需参考项目的手机规范测试条件：温度：+ 15 C ~+ 35 C湿度：20％～75％气压：86～106kPa电源：3.8V DC， 2Amp测试仪器：CMU200/ Agilent 8960，PC，DC电源，万用表，测试卡，Link Cable，数据线注：测试方法可结合参考Agilent8960/CMU200操作手册。

所需测试的信道及功率等级视具体情况而定。

一般情况下，RF Test各测试项可在High、Low、Middle 信道及High、Low、Middle功率级条件下进行（如表1），并且按照表2所列条件分别进行测试：1.1 POWER_VS_Time_TEMPLATE1．定义：发射载频功率在一个突发脉冲时间上的包络图；2．测试指标：各功率控制级下的功率/时间包络应落在图1和图2所示的功率/时间包络框架内，有用信息比特上的功率值变化范围需在±1dB之内，发射突发脉冲定时的时间误差为±1bit，及传输时间±3.69μs；3．测试方法：给手机装上测试卡并接通电源，将手机的RF switch与Agilent8960/CMU200用Cable相连，然后让被测手机与Agilent8960/CMU200建立通话连接，分别在GSM、DCS 和PCS频段测试Power vs time template，测试结果可参考下图：图1．发射载频功率/时间包络图1.2 POWER_VS_CHANNEL1．定义：发射载频相对于不同信道及功率级的功率值；2．测试指标：测试结果需不仅满足每个功率的上下限要求，而且要求每个相邻发射功率之间的差值小于等于+_1.5dB，不同功率级下的功率值及范围参考下表：3．测试方法：给手机装上测试卡并接通电源，将手机的RF switch与Agilent8960/CMU200用Cable相连，然后让被测手机与Agilent8960/CMU200建立通话连接，分别在GSM、DCS 和PCS频段测试发射功率，测试信道及功率等级可参考表1。
