§4 管道基础与覆土
二、排水管道基础与覆土（图见P210） 1、基础 • 砂土基础：素土基础， 包括弧形素土基础和砂垫层基础 • 混凝土枕基
适用于干燥土壤的雨水管道或不重要的污水管道 常用90°或135°管座 • 混凝土带型基础(＞C10) 适用于潮湿土壤和地基软硬不匀 90°、135°或180°管座 2、覆土 覆土厚度一般不小于0.7m
§5 管网附属构筑物
一、给水管网附属构筑物 1、阀门井 2、泄水阀井 3、支墩 4、管道穿越障碍物
§5 管网附属构筑物
二、排水管网附属构筑物 1、检查井（见P212）
由井底（含基础）、井身和井盖（含盖座）组成 检查井的平面形状有圆形、方形和矩形 井盖（含盖座）材料有铸铁、钢筋混凝土 2、雨水口 由水箅、井筒和连接管组成 3、倒虹管
§1
排管网系统构成
§1
§1
§1
§1
§1
§1
§2
一、
§2
§2
二、
新建工程中禁用 • 直排式合流制 • 截流式合流制
§2
二、
§2
二、
§2
二、
§3 管道和管件
一、给水管道管材分类 1、铸铁管 2、钢管 3、钢筋混凝土压力管：预应力钢筋混凝土管
自应力钢筋混凝土管 钢筒预应力混凝土管 4、玻璃钢管： 5、塑料管：
§3 管道和管件
二、给水管道防腐 1、采用非金属管 2、内壁喷涂 3、外壁涂保护层 4、阴极保护
§3 管道和管件
三、给水管件和附件
1、给水管件 铸铁管配件见P204表9-1
2、给水附件 •阀门
常见阀门有闸阀和蝶阀
•止回阀 •排气阀和泄水阀
§3 管道和管件
四、排水管道管材分类 1、混凝土管和钢筋混凝土管 2、金属管 3、排水渠道 4、新型管材

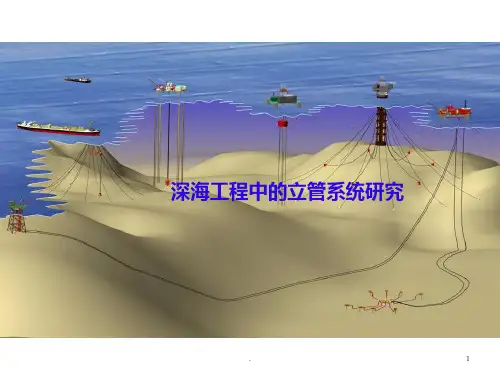

海洋立管概述PPT课件

海洋立管概述PPT课件

.
35
➢ 这两个立管的规范从原理上是不 仅相同,
➢ 美国石油协会的RP 2RD 是基于 许用应力方法,
➢ 而挪威船级社的OS F201 是基 于可靠性分析的荷载抗力系数法 (LRFD)。
.
36
➢ 一般说来, API 的立管规范要 比挪威船级社的立管规范相对 保守一些。
➢ 由于美国石油协会的规范出台 比较早, 因而应用的也比较广 泛。
.
13
➢ 这一点从比较海洋立管在浅水与深水中的概念上 的不同就可以看出来。
➢ 浅水的立管都是钢管固定在 平台的桩腿上的,
➢ 而深水中的立管却有着各式 各样的变化, 以适用于不同 的开发需要。
.
14
所以，深水海洋立管是深水工程技术 的核心，
还因为：
➢ 深水的挑战需要新颖的海洋立管概念；
➢ 浅水立管技术完全不适应于深水；
➢ 早期立管的主要结构是钢铁生产管 线的简单延伸，通常在导管架腿柱 上夹紧。
➢ 早期的立管设计以使用不同安全系 数的独立的管道标准为基础。
.
33
➢ 深水开发需要新方案和新技术 来处理在浅水开发中遇不到的 挑战。为了解决深水立管技术 也需要一个新型的工业立管设 计标准。
➢ 第一个立管设计标准是美国石 油协会RP 2RD，然后是挪威船 级社OS F201。
.
30
➢ 下图是西非的AKPO 深海油田立体图, 其平台为浮式生产储油轮的形 式。该油田全部采用了钢悬链立管(SCR)组合作为海洋立管系统。
.
31
一、概述 二、立管设计规范及标准 三、立管设计分析工具 四、立管的工程设计 五、立管的海上安装 六、涡激振动
.
32
➢ 尽管立管已经存在很多年了，但它 只是在近些年来随着深水技术的发 展而产生了巨大的进步。

中缅海底管道工程介绍PPT课件

中缅海底管道工程介绍PPT课件

设备名称
基座式起重机—300MT
液压履带式起重机—75T 水平张紧器（最大张紧能力：2×60T） A&R绞车—120MT 液压泊/锚绞盘 船舷升降吊架 CRC P-625全自动焊接设备 AUT检测设备 喷砂设备 HDPU发泡设备
数量
1台 1台 2台 1台 8套 6套 12套 2套 2套 2套
18
施工工序
10
马德岛侧登陆段
地形地貌
11
地形地貌
护岸—马德岛侧登陆段
天然气管线 照片
原油管线
12
地形地貌
卡班岛侧登陆段 东岸登陆点位于卡班岛的西岸，沿岸主要是红树林，红树林的 东面是相对比较平坦的稻田，土壤特质为淤泥质黏土，水深小 于2.5m，大型船只难以进入，需要预开挖。
13
地形地貌
地貌恢复—卡班岛侧登陆段
卡班岛
4
工程概况
管道设计标准规范
DNV OS F101 Submarine Pipeline systems，2010 DNV CN 30.5 Environmental Conditions and Environmental Loads，2000 DNV RP F103 Cathodic Protection of Submarine Pipelines by Galvanic Anodes DNV RP F106 Factory Applied Pipeline Coating for Corrosion Control ISO 15589-2 Cathodic Protection of Pipeline transportation Systems-Offshore Pipelines DNV RP F105 Free Spanning Pipelines，2006 DNV RP F107 Risk Assessment of Pipeline Protection DNV RP F110 Global Buckling of Submarine Pipelines ASCE Guidelines for the Design of Buried Steel Pipe (2005) API SPEC 5L Specification of Line Pipe，2007 API 1104 Welding of Pipelines and Related Facilities, 2010 APIRP 1111 Design, Construction, Operation, and Maintenance of Offshore Hydrocarbon Pipeline

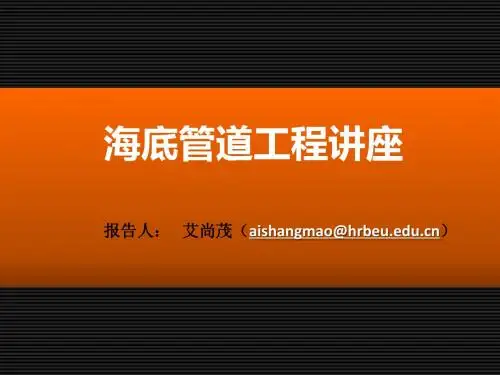

海底管道工程讲座

海底管道工程讲座

2
、 路 由 勘 察 、 选 择 与 保 护
2.2、路由勘察
（1）工程地球物理探测 在路由预选的基础上,进行工程地球物理探测。工程地球 物理探测包括水深测量、侧扫声纳探测、地层剖面探测和 磁法探测。工程地球物理探测的目的是：查明海底地形地 貌、海底面状况、海底障碍物、海底浅地层特征和不良地 质现象等。水深测量、侧扫声纳探测、地层剖面探测和磁 法探测所得到的数据，应进行综合分析、解释。
3
、 海 底 管 道 强 度 分 析 与 设 计
3.2、允许应力法
允许应力法的基本准则是：σ≤ησf 式中：σ= 在荷载作用下产生管道产生的应力 η= 使用因子（0.5 – 0.96） σf= 钢管的屈服强度 以DnV1981规范为例，σ基本的公式如下： （1）环向应力公式： σ=(pi-pe)D/2t （2）相当应力公式：σ=(σx2 + σy2 –σxσy +3τxy2)1/2 （3）施工应力公式σ=((N/A +0.85M/W)2+σy2 –(N/A +0.85M/W) σy) 1/2 式中：pi= 内压 pe= 外压 D= 管道公称外径 t =管道公称壁厚 σx = 管道的轴向应力 σy =管道的环向应力 τxy =管道的剪切应力 N =轴力 A =钢管的截面积 M = 弯矩 W = 钢管的截面模量
这种管道与油气田开发无关，是用来把商业油气通 过海底油气管道输送到预定位置，大多用在油气的进出 口输送工程中。进出口油气输送管道的特点是：管道内 输送的流体，其流速、流量、压力等变化范围小，流量 大。
1.1、 海底管道的功能
1 、 海 底 管 道 介 绍
内部管道Biblioteka 油田内部管道通常用于输送油气田开发过程中产生的流体（油、 气、水或者它们的混合物）

海管培训讲义

海管培训讲义

1．设计规范和标准设计遵循的规范，应根据业主（或设计委托者）的要求，目前国际上最通用的是挪威船级社的“海底管线系统规范”1981版。

在我国海域铺设海底管线，尚应遵守中国船检局（2C）制订的“海底管道系统安全规则”。

DnV-OS-F101 “S ubmarine Pipeline Systems，January 2000“(Reprint with amendments and corrections as ofJanuary 2003)DnV RP E305 "On-bottom Stability Design of SubmarinePipelines,1988"ASME B31.4 "Pipeline Transportation Systems for LiquidHydrocarbons and other Liquids, 1998"ASME B31.8 "Gas Transportation and Distribution PipingSystems , 2003"API SPEC 5L "Specification for Line Pipe, 2004"API RP 1110 "Pressure Testing of Liquid Petroleum Pipelines,1997"API 1104 "Standard for Welding of Pipeline and RelatedFacilities, 1999"API RP 2X Ultrasonic and Magnetic Examination of OffshoreStructure Fabrication and Guidelines forQualification of Technicians, 1996 ASTM A 370 Testing Methods and Definitions for MechanicalTesting of Steel Products, 1997ASTM A320 Standard Specification for Alloy/Steel andStainless Steel Bolting Materials forLow-Temperature Service, 2004ASTM E92 Test Method for Vickers Hardness of MetallicMaterials, 1997.ISO 9000 Quality SystemsANSI/ASNT-1505-95 "Standard for Qualification and Certification ofNon-Destructive Testing Personnel, 1995" Japanese Standard "Standard for Petroleum Pipeline, 1974"《铺设海底电缆管道管理规定》中华人民共和国国务院颁发，19892． 海底管道和立管一般设计程序设计数据准备气象/海象数据 水深/土壤资料 机械数据 有关结构数据确定设计参数/方法（设计基础规格书）报业主批准线路选择 管线设计 立管设计/膨胀弯 立管/登陆位置 使用期 管线线路选定 安装期可否接受可 确定壁厚和钢材级别确定壁厚和钢材级别防腐和阳极 保护设计附属件/详细设计 附属件/详细设计3．设计参数和基本数据的确定①环境数据（应由业主提供）●气象/海象数据A.在大气和海水中的温度（表、中、底层）B.湿度C.海水密度D.水深和潮位E.风、波浪、流F.地震G.附着海生物●沿计划线路的等深线图●地质资料A.地形、地貌图B.海底纵剖面资料C.钻孔土样和室内试验结果②所需机械数据工艺专业管径、输送流体压力（内压）、温度、密度防腐专业：内腐蚀余量、防腐层厚度等③其它数据总体/结构专业：立管位置、导管架位移等4．设计界面（1）平台之间一般在立管8º弯头以上，飞溅区以上，由总体配管、海管专业协商（2）上岸管线a.平台处同<1>b.登陆点要选择避开强流和不利地形的位置。

《管道工程》课件

《管道工程》课件

管道工程的重要性
管道工程是保障城市和工业区正常运 行的重要基础设施，对于供水、排水 、燃气、供热等需求至关重要。
管道工程能够提高流体输送效率，降 低能耗和运输成本，对于经济发展和 环境保护具有重要意义。
管道工程的历史与发展
1
早期的管道工程主要采用金属材料，如铸铁、钢 管等，用于输送水和燃气。
2
随着材料科学和工程技术的发展，现代管道工程 越来越多地采用高分子材料，如塑料、橡胶等， 以降低成本和增加耐久性。
案例总结
该工程为工业管道工程建设提供了有益的经验，强调了专 业设计、严格施工和持续维护的重要性。
THANKS
感谢观看
3
未来管道工程的发展将更加注重环保和可持续发 展，如采用新型材料和节能技术，提高管道工程 的环保性能和能效。
02 管道工程设计
设计原则与标准
安全性
确保管道系统的安全稳定，预防泄漏和事故 发生。
环保性
减少对环境的负面影响，符合环保标准。
经济性
合理控制工程成本，提高经济效益。
可持续性
考虑管道系统的长期运行和维护，确修口和操作
平台。
遵循相关规范和标准，确保管道系统符合安全、卫生和消防要
03
求。
管道工程计算与分析
流量与压力计算
根据管道系统的需求，计算流 量和压力损失。
材料与荷载分析
对管道材料进行力学分析，确 保满足设计要求。
水力性能优化
通过计算和分析，优化管道系 统的水力性能。
该工程为城市给水管道改造提供了有益的 经验，强调了技术创新、公众参与和政府 监管的重要性。
石油天然气管道工程案例
案例名称
中俄石油天然气管道工程
案例介绍

海底管道工程讲座课件

海底管道工程讲座课件
海底管道工程是在海洋环境中进行的，面临着复杂的海洋环境和地质条件，如海流、潮汐、波浪、海底地形和地 质构造等。这使得海底管道工程具有高风险、高投入和高技术难度等特点。在施工过程中，需要解决诸多难题， 如管道设计、材料选择、防腐处理、管道铺设和回填等。
海底管道工程的历史与发展
总结词
海底管道工程经历了从简单到复杂、从低级到高级的发展历程，未来将向更长距离、更 大直径和更深水域发展。
资源利用
合理利用资源，减少浪费，采用可再 生和可回收材料，促进资源的可持续 利用。
社会参与
加强与当地社区和相关利益方的沟通 与合作，促进社会参与和共建，实现 管道工程的可持续发展。
06 海底管道工程案例分析
国内某海底管道工程案例
工程规模
全长100公里，直径40英寸， 投资额达5亿人民币。
施工难点
海底地形复杂，水深流急，需 要克服地震、台风等自然灾害 影响。
案例名称
中国南海某海底输油管道工程
建设背景
为满足南海地区石油开发和运 输需求，提高国家能源安全保 障能力。
解决方案
采用先进的地质勘测技术、深 海施工装备和环保材料，确保 工程质量和安全。
国际某海底管道工程案例
案例名称
中东某国海底输气管道工程
规划阶段
明确工程目标
在规划阶段，首先要明确海底 管道工程的目标，包括输送介
质、输送量、输送距离等。
现场勘察
对海底地形、地质、水深、流 速、潮汐等条件进行详细勘察 ，以便了解工程环境，评估施 工难度。
路由设计
根据勘察结果，设计合理的海 底管道路由，避开不良地质区 域和障碍物。
工程经济评估
对工程投资、施工周期、经济 效益等进行初步评估，确保工

海洋立管课程概述

海洋立管课程概述

海洋立管的设计和 制造需要考虑到各 种复杂的环境因素 ，如水深、海流、 波浪、冰层等
海洋立管分类
按材料分类：碳钢、不锈钢、铜镍合金等 按功能分类：排放立管、泥浆立管、电缆立管等 按连接方式分类：法兰连接、焊接连接、承插连接等 按用途分类：深海立管、浅海立管等
海洋立管材料
钢管：强度高，耐腐蚀，但重量较 大
维护保养
定期检查：确 保立管系统的
正常运行
清洁保养：保 持立管的清洁
和防腐蚀
维修更换：及 时修复损坏的
立管部件
培训与资质： 确保维护人员 具备专业知识
和技能
常见问题及解决方案
安装过程中出现 的问题：立管安 装不牢固、连接 处漏水等
维护过程中出现 的问题：立管腐 蚀、管道堵塞等
解决方案：加强安 装前的检查工作， 选择合适的防腐材 料，定期进行管道 清洗等
设计流程
确定设计参数： 根据海洋环境、 管道性能要求等 确定设计参数， 如管道直径、壁 厚、材料等。
建立数学模型： 根据设计参数建 立数学模型，进 行力学分析、流 体力学分析等。
优化设计：根据 分析结果，对设 计进行优化，提 高管道性能、降 低成本等。
审核与验证：对 设计进行审核与 验证，确保设计 符合规范要求， 并进行必要的修 改和完善。
钛管：强度高，耐腐蚀，重量轻， 但价格昂贵
添加标题
添加标题
添加标题
添加标题
玻璃钢管：轻便，耐腐蚀，但强度 较低
塑料管：轻便，价格低廉，但耐腐 蚀性较差
海洋立管应用场景
海洋石油和天然气开 采
海洋观测和探测
海洋工程设施
海洋科学研究
海洋立管设计原理
第三章
设计原则

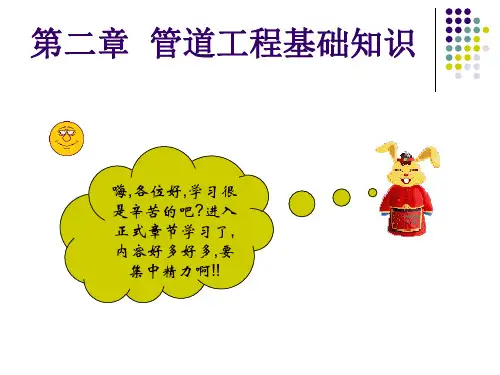

第一章-管道工程基础知识PPT课件

第一章-管道工程基础知识PPT课件
（三）变径管（大小头）
方法
摔管：法当管径变化幅，度用不摔大管。时法 抽条；法当管径变化幅，用 度抽 大条 时 。法
19
1 、摔管法 (1)摔管 (2)操作
2 、 抽条 (1)抽条法。 (2)放样 1)同心变径管抽条放样 2)偏心变径管的放样
3 、下料焊接
20
第六节 管子的连接
接口：管子的连接点称为接口。 接口连接是安装工程的主要工序和关键工作。
常用方法：
1 、栽埋法
2 、预埋件
3 、膨胀螺栓法及射钉法
4、抱柱法
(三)支架安装的要求
1 、外观检查
2 、检查预留孔洞或预埋件的标高及位置是否符合要求；
3 、吊杆的安装；
4 、较大口径支架的阀门应设置专用阀门支架；
熔铅接口 冷铅接口
五、铝塑复合管的连接
简单介绍新管材的连接。
27
第六节 阀门及其安装
一、阀门的作用 1 、调节作用：调节流量和水压； 2 、控制作用：开关水流； 3 、其它作用：如自动阀中的安全阀、疏水器等。
二、阀门的类型 三、阀门型号的识别
一般，阀门型号由7 个单元组成。
1 2345 6 7
1——阀门的类型，以汉语拼音为代号；
（2）公称压力标准
4
(二) 1、公称直径 2、公称直径概念要点
（三）公称压力、试验压力、工作压力 1、公称压力 2、试验压力 3、工作压力
公称压力、试验压力、工作压力与介质的温度密切相关，都 是指在一定温度下制品（或管道统）的耐压强度，三者区别在于 介质温度不同。三者之间的关系是：
P sPN Pt
三、焊接连接
适用于：DN32mm
(一)焊接方式的选择
1 、一般电焊优于气焊，应优先采用；

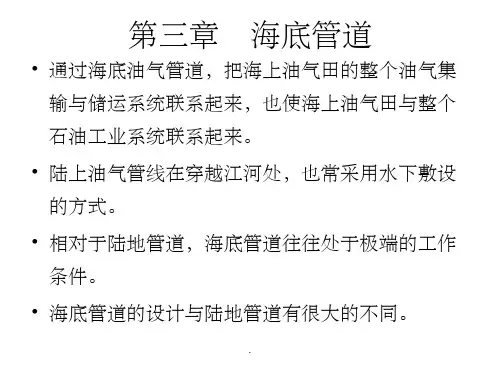

第三章-海底管道课件

第三章-海底管道课件

– 二阶波
– 三阶波
– 四阶波
– 五阶波
（用来描述大振幅 的振荡波的性质）
• 椭圆余弦波
（用来描述长的、有 限振幅的波在浅水 中的传播）
• 线性波
（用来描述小振幅的
振荡波的性质）
.
海流
• 海流, 是指由不同原因所产生的各种类型的海水合 成流动。
• 海流是一综合流, 近岸海流一般以潮流和风海流为 主。在某些位置和某种情况下, 其它类型的海流也 可能相当显著, 如由于波浪破碎产生的顺岸流和离 岸流等。
和摩擦力； • 海底管道的稳定性措施: 配重、稳定压块、埋设和
机械锚固。
.
2.保持海底管道的稳定性的措施
• 稳定性设计
• 增加管道配重
• 加大钢管的壁厚——不经济
• 加重混凝土涂层的重量——增大浮力
• 稳定压块
• 埋设——尽可能埋置于海底面以下
• 机械锚固 ——遇有岩礁或坚硬土层, 可利
用
.
稳定压块的设计与计算
当稳定压块在管道上连续盖压时, 它的重量 （单位长管道上的压块水下重量）可为
• 过渡区段: 在此区段内波浪由深水波向浅水波过 渡，深水的三向波在海底水深等因素的影响下向 两向波过渡，有时波浪出现破碎。
• 浅水区段: 在这区段内波浪在水深、地形的影响 下变化剧烈，波浪向岸边推进时，出现多次破波， 而达到最终破碎，并在岸坡附近形成上爬的击岸 水流。
.
波浪理论的选择
• 斯托克斯波
.
动态法
基本原理: 波浪作为周期性动力荷载作用在管道上。 管道在波浪荷载的作用下，在海床上发生往复运动。 基本步骤: (1)根据给定的波浪条件模拟出波浪谱; (2)用波浪谱计算出力谱; (3)用力谱结合土壤类型计算出管道的动力响应。 缺点: 沿管道路由取得足够精确的环境和工程地质数据 极为困难，有时甚至是不可能的。——半动态法 将动态分析中次要的因素忽略 目前，国际上流行2种方法:一种是以DnVRPE305为基 础的分析方法;另一种是按.照美国天然气协会开发的稳

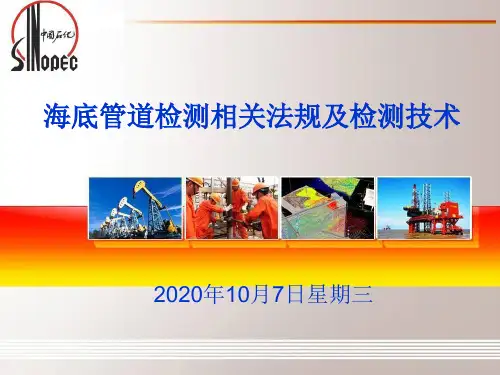

海底管道检测精品PPT课件

海底管道检测精品PPT课件
出现缺陷和损伤的海底管道应进Байду номын сангаас评估。
AQ2012-2007石油天然气安全规程
7 油气管道储运 7.6 管道清管与检测
7.6.1 管道清管 7.6.1.1 管道清管应制定科学合理的清管周期。对于首次清管或较长时间没有 清管的管道，清管前应制定清管方案。 7.6.1.2 对于结蜡严重的原油管道，应在清管前适当提高管道运行温度和输量， 从管道的末端开始逐段清管。
海底管道法规
海底管道：海洋石油生产设施，设计、建造、安装及生 产的全过程中实施发证检验。
建造检验
定期检验
临时检验
海底管道法规
4号令第二十七条 发证检验机构应当依照有关法律、 行政法规、部门规章和国家标准、行业标准或者作业 者选定的技术标准实施审查、检验，并对审查、检验 结果负责。 作业者选定的技术标准不得低于国家标准和行业标准。
SY/T 10037-2010 《海底管道系统》
2.3.4 整个管道系统中易受损伤的管段以及因海底条件而 会产生大的变化（如管道的支撑与埋设）区域，检测的 时间间隔较短，通常为一年。这些部分通常包括平台安 全区域、航道、近海岸及潮水通道等，其他部分至少应 在五年内检测一次，从而保证整个管道系统在五年内能 进行一次全面检查。
—管道及其三通、弯头、阀门、运行参数等应满足内检测器的通过要求； —发送管道内检测器前，应对管道进行清管和测径； —内检测器应携带定位跟踪装置。检测器发送前应调试运转正常，投运 期间应进行跟踪和设标。 7.6.2.4 内检测结束后，应根据检测结果，对存在的缺陷进行评估，确定 合理的维修、维护措施，对于影响管道安全的严重缺陷，应立即安排修理。
生产设施是海底长输油（气）管线的，除提交第一款规定的资料外，还应 当提交海底长输油（气）管线投用备案有关证书和文件登记表及有关证书、文件。

《工学管道工程》课件

《工学管道工程》课件

管道工程的规范与标准
国家标准
如《建筑给水排水设计规范》、 《工业金属管道设计规范》等， 对管道工程的材料、设计、施工
等方面进行了规范。
行业标准
各行业根据自身特点制定的标准， 如化工、石油等行业的管道标准。
企业标准
企业根据自身实际情况制定的标准 ，用于指导企业的管道工程建设和 管理。
03
管道工程的施工
管道的维修与更换
管道维修
对损坏或出现故障的管道进行修复，以恢复其正常功能。常见的维修方法包括 焊接、更换损坏部件等。
管道更换
当管道严重损坏或无法修复时，需要更换整条管道。选择合适的管道材料和规 格，确保更换后的管道性能良好。
管道的安全管理
制定安全管理制度
建立完善的管道安全管理制度，明确 各级人员的安全职责和操作规程。
求。
案例分析
02
该住宅小区给排水管道工程需要考虑管材选择、管径确定、管
道布局、施工方法等方面，以确保供水安全和排水顺畅。
案例总结
03
通过该案例的分析与实践，可以掌握住宅小区给排水管道工程
的设计与施工要点，提高实际操作能力。
某化工厂的工艺管道工程案例
1 2 3
案例概述
某化工厂需要进行工艺管道工程建设，以满足生 产工艺的需求。
03
金属管道
如钢管、铜管等，具有高 强度和耐腐蚀性，常用于 高压和高温流体输送。
非金属管道
如混凝土管、塑料管等， 具有轻便、耐腐蚀、安装 简便等特点，适用于一般 流体输送。
复合管道
由两种或多种材料组成， 兼具各种材料的优点，如 耐压、耐腐蚀、轻便等。
管道附件
阀门
控制管道内流体的流量、压力和流向，如截止 阀、球阀等。

海底管道铺设介绍PPT文档40页

海底管道铺设介绍PPT文档40页
海底管道铺设介绍
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
40
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证ቤተ መጻሕፍቲ ባይዱ——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子

海底管道工程01概论PPT课件

海底管道工程01概论PPT课件
6 管道的防腐设计。
25
中国海洋大学 海工系张兆德
1.4.1 海底管线的设计步骤
1调查现场水下地貌； 2确定海域的波浪气候； 3按照相应的波浪理论，估算海底流速； 4取得有关潮流数据； 5取得回填的沉积物资料； 6确定有没有因波浪和潮流而产生的沉积物迁移
现象； 7考虑在暴风雨作用下，管线周围土壤是否液化； 8确定管线埋深，选定回填材料及回填高度； 9石块压覆或锚固管线，可以减少管线的埋深。
2004级船舶与 海洋工程专业
海底管道工程
海洋工程系
1
海底管道工程
课程概况
本课程为船舶与海洋工程专业学生的必修 课程。主要任务是使同学们了解海底管线 的环境影响因素与管线的设计原理。其目 标是使学生们具有从事海洋工程设计、施 工和管理等工作的专业知识，并为深入学 习和研究打下良好基础。
学时34,学分2 考试形式：笔试，闭卷
14 外压与设计外压：管道外部的压力为外压。设 计外压是指管道任一点最大外压力与最小内压力 之差。
15 试验压力 施工完成后或适当运行后，施加于 管道、容器和各种部件上的规定的压力。
16 强度试验压力 为进行强度检验施加的数值大 于试验压力、而且持续时间短的压力。
24
第1章 概论
1.4 海底管道的设计内容
18
1.2.3 确定海底管道线路的原则
1.要满足生产工艺和总体规划的要求； 2.使线路和起点至终点的距离最短最合理； 3.线路力求平直，尽量避免深沟、礁石区、活动
断层、软弱滑动土层和严重冲刷或淤积。
4.尽量避开繁忙航道、水产捕捞和船舶抛锚区。 5.长输管道与海底障碍物的水平距离不小于
500m,距其它管道或电缆不小于30m，交叉时垂 直距离不小于30cm。 6.管道的登陆点极为重要，它与岸坡地质地貌、 风浪袭击方位、陆地占地面积和施工条件等因素 有关。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某些处于潮差或波浪破碎带的管段 （尤其是立管），受风浪、潮流、冰 凌等影响较大，有时可能被海中漂浮 物和船舶撞击或抛锚遭受破坏。
11
第1章 概论
1.2 海底管道的工程规划
根据海上油田开发方案中所拟定的生产系 统,即井的布置、平台、海底井口、陆上设 施的位置，以及被输送介质的种类（油、 气、水）、特性和是输送量，再根据海区 的工程地质、水文气象、登陆点的位置等， 初步选择所要铺设的海底管道的类型、轴 线位置以及各类管道的长度、管径、结构 形式、施工方法和工程进度计划，估算每 年的投资额和作业费以及整个工程造价。
9
1.1.1海底管道的优点:
可以连续输送，几乎不受环境条件的 影响，不会因海上储油设施容量限制 或穿梭油轮的接运不及时而迫使油田 减产或停产。故输油效率高，运油能 力大。
另外海底管道铺设工期短，投产快， 管理方便和操作费用低。
10
1.1.2海底管道的缺点：
管道处于海底，多数又需要埋设于海 底土中一定深度，检查和维修困难，
学时34,学分2
考试形式：笔试，闭卷
2
中国海洋大学 海工系张兆德
海底管道工程
本课程主要内容
1.概论 2.海洋管道工艺设计与计算 3.海洋管道的环境载荷及稳定性设计 4.海洋管道结构设计与计算 5.海洋管道的立管设计 6.海洋管道的安装与施工 7.海洋管道的防腐 8.海洋管道的现场施工与安装工艺 9.海底管道的设计要求和技术规范 10.海底管道的缺陷检测与维修 11.海底管道的工况调节 12.海底管线的维护保养
1.出流管道:连接井口与平台间,依靠地下油气层压力 输送介质;管径通常在100-254mm.
2.油（气）集输管道：一般用于输送汇集海上油（气） 田的产出液，包括油、气、水等混合物。通常连接 于井口平台（或水下井口）至处理平台之间，处理 平台（或水下井口）至单点系泊之间,工作压力6.99.7MPa,直径为203-406mm。
3.油（气）外输管道(长输管道)：一般用于输送经处 理后的原油或天然气，通常连接于海上油
（气）田的处理平台至陆上石油终端之间。直径为 406-1016mm.
4.装卸管道:平台与装油设施之间,输送液态油类. 15
FPSO
16
图1：我国南海某油田群的油气集输管道
17
图2 我国南海某气田长距离外输管道
5
中国海洋大学 海工系张兆德
第1章 概论
1.1海底管道工程的发展（续）
我国海洋石油经过近20多年的开发，据统计到目 前为止，已经建成的海底管道超过2000km。其 中渤海8个油（气）田建成的海底管道累计超过 200km。南海13个油（气）田铺设的海底管道累 计超过1000km，其中从海南岛近海某气田至香 港的一条直径711mm的海底输气管道长达 800km左右，是我国目前最长的一条海底管道。 另外，东海某气田到上海附近铺设的一条输油、 一条输气海底管道共751km，也于1999年投入运 行。
1.油田离岸很远或属于边际油田；油田没有后继 储量作为补充；
2.海底有天然障碍而不能铺设管道； 3.长距离输送高凝固点和高粘度原油。
20
2004级船舶 与海洋工程专 业
海底管道工程
中国海洋大学工程学院 海洋工程系
张兆德
1
海底管道工程
课程概况
本课程为船舶与海洋工程专业学生的必修 课程。主要任务是使同学们了解海底管线 的环境影响因素与管线的设计原理。其目 标是使学生们具有从事海洋工程设计、施 工和管理等工作的专业知识，并为深入学 习和研究打下良好基础。
距其它管道或电缆不小于30m，交叉时垂直距离 不小于30cm。 6.管道的登陆点极为重要，它与岸坡地质地貌、 风浪袭击方位、陆地占地面积和施工条件等因素 有关。
19
1.2.4不适合使用海底管道的情况
由于建设长距离的海底输油（气）管道，需要巨 额投资，因此决策之前，必须要与油轮外输方式 作经济对比。但是在下列情况下，通常不宜铺设 海底管道：
3
海底管道工程
第1章 概论
管道运输是世界上第四种运输方式。
海底输油气管道是海上油气田开发生产系 统的主要组成部分。它是连续地输送大量 油气最快捷、最安全和经济可靠的运输方 式。近几十年来，海底输油气管道实际上 已经成为广泛应用于海洋石油工业的一种 有效运输手段。
4
中国海洋大学 海工系张兆德
第1章 概论
6
中国近海油 气田分布图
7
胜利埕岛油田开发
胜利埕岛油田位于渤海 湾南部的浅海和极浅海海 域，与埕岛西合作开发块 紧邻。
我国第一个年生产原油 200多万吨海上油田。
8
胜利埕岛油田开发
胜利工程设计公 司从1986年开始 进行埕岛油田开 发工程的规划、 设计、研究。
平台：88座 海管：160公里 海缆：165公里
1.1海底管道工程的发展
据资料介绍，经过几十年的不断建设，美国墨西 哥湾已经建成长达约37000km的海底管道，将该 海域3800多座大小平台和沿岸的油气处理设施连 成一张四通八达的海底管网，为经济有效地开发 墨西哥湾的石油资源，发挥了巨大作用。这些管 道直径由51mm(2in)到1321mm(52in)之间。铺 设在几米到数百米深的海底。在欧洲的北海，近 30多年来，由于许多大型天然气田的发现和开发， 使远距离输送并销售天然气至西欧各国的海底管 道建设发展迅速，现已建成上万公里的国际输气 管网。
12
中国海洋大学 海工系张兆德
1.2.1海底管道 的结构示意图
从结构上看可划分为 单层管道 双重保温管道 三重保温管道
13
1.2.2 海底管道的分类
A 海底管道按输送介质可划分为
海底输油管道 海底输气管道 海底油气混输管道 海底输水管道等
14
海底管道的分类(续)
B 海底管道按工作范围可分为：
18
1.2.3 确定海底管道线路的原则
1.要满足生产工艺和总体规划的要求； 2.使线路和起点至终点的距离最短最合理； 3.线路力求平直，尽量避免深沟、礁石区、活动
断层、软弱滑动土层和严重冲刷或淤积。 4.尽量避开繁忙航道、水产捕捞和船舶抛锚区。 5.长输管道与海底障碍物的水平距离不小于500m,
