人防质量通病

人防质量通病

人防工程施工质量通病一:底板通病一现象：在梁板体系中，当底板上层钢筋与梁上层主筋标高相同时，板的上层钢筋放在了梁的主筋上面。

分析：底板中板梁式结构的梁筋与板筋位置关系：上排双向板筋均应从梁的主筋下方穿过（图一）。

因为底板所受的力主要是土压力，底板上层钢筋在梁处是受压区，应该从梁的主筋下穿过，把底板所受的土压力传递给梁。

图一地基反梁与底板上层钢筋位置关系防治措施：设计应考虑钢筋重叠放置时对保护层的影响，施工前正确理解图纸，按照正确的顺序布筋进行绑扎。

通病二现象：地基反梁钢筋绑扎施工时，受拉区钢筋和受压区钢筋配置反置，造成受拉区钢筋承载力不能满足设计要求。

分析：地基反梁与顶板梁受力情况相反，上部为受拉钢筋，下部为受压钢筋，一般平法表示地梁配筋如（图二），“B”表示下部钢筋、“T”表示上部钢筋，施工人员往往习惯性的将写在前面的理解为上部钢筋、写在后面的为下部钢筋，忽视了“8”和“T”的区别，从而造成错误。

JCL1 500X1300<M0@100/200B7 B 25:T12 4> 25G4 6 14图二平法表示地梁配筋防治措施：在布筋前要正确的理解图纸，对图纸上的每个符号都要弄清楚。

通病三现象：钢筋混凝土墙门洞未按要求增设45°斜向加强筋，或虽然设置但是不符合要求。

分析：人防门的门框下部加强筋斜向45°插入底板（图三）。

在绑扎底板钢筋时没有考虑门框墙加强筋的留置，等绑扎墙筋时发现遗漏，这是底板已经浇筑，加强筋已经无法设置了。

图三门框墙洞口加强筋示意图防治措施：门框墙加强筋应在底板教导混凝土前按设计施工图及规范要求成型绑扎。

通病四现象：防护门槛钢筋绑扎错误分析：防护门门槛处钢筋规格大、钢筋密，施工不方便，容易施工不到位或绑扎错误。

防治措施：防护密闭门门槛箍筋应该闭口（图四），在箍筋拐角处应绑扎水平钢筋，水平筋应该锚固到门框墙中，并与门框钢筋绑扎牢靠。

图四门框箍筋绑扎通病五现象：人防门的门槛高度、门槛墙宽度不够，无法安装门扇，影响使用功能。

人防工程质量通病与防治74页PPT

人防工程质量通病与防治74页PPT
人防工程质量通病与防治
1、战鼓一响，法律无声。——英国 2、任何 ----即 明示道 理。— —爱·科 克
3、法律是最保险的头盔。——爱·科 克 4、一个国家如果纲纪不正，其国风一 定颓败 。—— 塞内加 5、法律不能使人人平等，但是在法律 面前人 人是平 等的。 ——波 洛克
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特

人防验收常见质量通病ppt课件

人防验收常见质量通病ppt课件

5）两个防护单元间的一框两门的门框墙及门槛截面
厚度不小于500mm，防护密闭门（门型号中有FM
字样）门框墙及门槛截面厚度不小于300mm。固定
门槛100+150（砼），活ຫໍສະໝຸດ 槛100（砼）+150（角
钢）
2
二、密闭穿墙短管、预埋套管
1）当管道穿越密闭隔墙时，必须预埋带有密闭翼环 的穿墙短管，翼高宜为3-5CM。
1）防爆呼唤按钮底座应 在混凝土浇捣前预埋 到位，不得采用木盒 等预埋。
2）防化值班室测压管高 度在1.4-1.5之间，6 分管1根，小管2根
3）人防外的废水、污水 不得进入人防区。
4）正对悬爆活门的风管 端部要有弯头
11
7
七、手动密闭阀
1）安装前应进行检查，其密闭性能应符合产品性能要
求。
2）密闭阀门安装时，阀门上箭头标志方向应与冲击波
方向一致。
3）开关指示针的位置与阀门板开关的实际位置应相同。
闭启手柄的操作位置应准确。
8
八、管道控制阀门
1）与人防区外部连接的管道的控制阀门，应 安装在人防区靠近防护墙20CM处，并应闭启 灵活，控制阀门的工作压力大于1MPa，并要 求采用铜芯闸阀。
（2）人防门垂直度偏差较大，密封条脱落，人防门吊钩未 预埋，临战封堵吊钩预埋位置错误，临战封墙下槛未设置封 堵槽，门框油漆未刷。
（3）预埋管套位置混凝土不密实，套管伸出墙体长度不够， 顶端未套丝、未加盖管帽。
（4）脚踏风机声音异响，运行不畅，连接处未垫橡胶圈， 连接处漏风，支架固定不牢固，过滤吸收器与管路连接处未 采用橡胶软接头，风机出风口风管弯头未安装。
（5）防爆地漏品牌不符合要求，地漏未清理，管道未进行 通水试验，地漏未刷防锈漆，手摇泵进出水流向装反，进出 人防区水管未按要求加阀。

人防工程验收应注意事项课件

人防工程验收应注意事项课件

2019/8/13
10
人防工程施工阶段严格禁止的违 法行为
2019/8/13
11
严禁未经预埋各种人防防护设备设施（如：防爆地漏、染毒水井、门框、穿墙管等）就浇 捣混凝土 严禁未经隐蔽工程钢筋检查就浇捣混凝土 施工图纸必须经过市人防办的审查，有人防部门出具的《防空地下室施工图审查表》，经 过审查则具有法律效力，任何人、任何单位不得擅自修改。确实需要修改的，应由设计单位 作出设计变更，报人防部门审查通过后方可修改 所有人防防护设备（包括各种防护密闭门、密闭门、悬板活门、临战封堵框、封堵板、防 爆波地漏等）必须由具有国家认可资质的定点专门生产厂家制作并安装。人防防护设备生产 安装合同必须在开工之前签订 人防工程的埋深有严格的要求：上部建筑为钢筋混凝土结构的甲类防空地下室，其顶板底 面不得高出室外地平面。特别是地面是坡地时这个问题更突出，这时一边能满足要求而另一 边则高出许多，这就不行，整个周边均要满足埋深的要求
2. 施工单位读图时，应详细阅读战时和平时两套图纸（有 的人防工程战时和平时设计是两个设计部门设计的），特 别是两个设计院衔接部位不要漏读，如人防工程的顶板
须注意：此步骤必不可少，否则将影响人防工程建设质量。 图纸会审和技术交底的施工图纸必须经过人防部门的审查， 有人防部门出具的《防空地下室施工图审查表》。
2019/8/13
17
（一）图纸会审和技 术交底
须注意：此步骤必不可少，否则将 影响人防工程建设质量。图纸会审 和技术交底的施工图纸必须经过人 防部门的审查，有人防部门出具的 《防空地下室施工图审查表》。

2019/8/13
18
（二）底板部分
洞口临战封堵预埋件、临战加固预埋件的底标高与底板面标高一致时，应与底 板钢筋一起绑扎、锚固，与底板混凝土一起浇筑，封堵框的锚固筋的长度、直 径、间距均按图施工并斜向锚入底板钢筋混凝土内，当其底标高高于底板面标 高时，应和防护门门槛一样设置钢筋。如图1、图2所示：（洞口临战封堵处底 板上宜设置预留槽）

人防工程施工过程中常见问题图示分析全

人防工程施工过程中常见问题图示分析全

6、人防围护结构有渗漏水现象。 7、人防墙体有蜂窝麻面、胀模露筋等现象。
（三）防护设备方面 1、地漏标高设置不符合要求或未预埋到位 。
下面是错误照片。
2、人防门铰页边安装尺寸不足。 下面是错误 照片。
（四）柴油电站方面 1、柴油电站内战时进风、排风、排烟管预埋
短管出墙长度不足。 2、柴油电站储油间进油管与油管接头井未按
在进风口设置滤尘前室的人防工程，在滤尘前室应设 置一根压差测量管（DN15）及一根空气放射性监测取 样管（DN32），滤尘后室设置一根压差测量管（DN15 ），并且均应出墙5㎝。下面是正确照片。
（三）顶板阶段 1、梅花拉结筋布置问题
顶板梅花型拉结筋设置数量、间距、形状都和底 板一样。下面是正确照片。
（二）墙板阶段
1、梅花型拉结筋布置问题
人防墙板梅花型拉结筋的施工要求具体可参见底板 拉结筋施工的详细说明，唯一不同的是墙板拉结筋形 状建议设为“C”形，两端弯曲角度135°。下面是正 确照片。
2、人防门门框墙加强梁的设置问题
人防门门框墙加强梁两侧应锚入墙板或柱内， 不能悬空设置。
3、人防墙板穿墙螺栓的问题
5、人防主要出入口呼叫按钮预埋的问题
呼叫按钮应在墙板封模前预埋到战时主要出入口（ 排风口部）防护密闭门开启侧。下面是正确照片。
6、口部通风短管预埋的问题
人防区所有平时、战时通风管穿越防护密闭隔墙、 密闭隔墙处均应预埋密闭短管，其出墙长度不得小于 100mm（指粉刷后的出墙长度），不得留设孔洞， 管径≥300mm应在短管四周设置斜向加强筋。下面 是正确照片。
主要内容
一 人防工程三板验收阶段常见问题 二 人防工程结构验收阶段常见问题 三 人防工程竣工验收阶段常见问题

人防工程施工质量通病(给排水)

人防工程施工质量通病(给排水)

人防工程施工质量通病（给排水安装工程）(一)底板通病一现象：防毒通道、密闭通道、洗消间、简易洗消间、扩散室、活门室、滤毒室等染毒区未设置洗消排水口及洗消污水集水井.分析：规范规定“密闭门以外需要冲洗的地段及房间应设直径不小于75mm的洗消排水口”，排水口可采用铜制管堵、防爆地漏（图二十二）.这里密闭门以外需要冲洗的地段及房间主要指活门室、扩散室、防毒通道、滤毒室、简易洗消间、洗消间。

图二十二口部排水口及污水井设置防治措施:在上述染毒区应设置收集洗消污水的排水口、排水管。

排水管引入单设的洗消污水集水井.有的施工图中部分房间的洗消排水口漏设，应按规范要求设置到位,施工时要特别注意。

通病二现象：洗消排水口高出地坪表面，无法使洗消污水排尽或影响密闭门的开启。

分析：洗消排水口标高应同地漏.平时洗消排水口应用铜质管堵将排水口封堵。

洗消排水口的顶面应低于室内地坪5-10mm,洗消排水口铜制管堵面标高应低于土建完成面3-5mm。

室内地坪应向洗消排水口作泛水，排水管道应设固定支架并控制好坡度.防治措施：洗消排水口应在底板钢筋绑扎阶段一次预埋到位，不得预埋木盒和熟料套管等.当用防爆地漏时，应将防爆地漏直接预埋在混凝土内，不得预留。

通病三现象：洗消排水管采用排水铸铁管或排水PVC管。

分析:由于这类管材质地较脆，在冲击波的作用下,易破裂,且PVC管在光辐射作用下易老化。

所以，凡穿越防护密闭区域的这类管材应采用DN80热镀锌钢管.镀锌管不应焊接，以免破坏表面镀锌层。

若确需焊接应做好二次镀锌的工作。

人防口部的排水管道多采用镀锌钢管,在施工中常见用钢筋或支架与镀锌管直接焊接进行固定的现象,应予以纠正.防治措施：施工单位应严格按照图纸要求操作,在隐蔽前监理单位逐一检查。

(二)墙体、顶板通病一现象:给排水、消防、喷淋等管道穿越人防临空墙、密闭墙、外墙时预埋套管不符合规范要求。

分析：当给排水、消防、喷淋等管道穿越上述防护结构时，应按（图二十三）预埋防水穿墙套管.穿墙套管一般有三种形式：(1)普通不带密闭肋、抗力片的穿墙套管，主要运用在普通的内墙内；（2)带密闭肋的穿墙套管。

人防工程质量通病及防治

人防工程质量通病及防治
分析：规范规定“密闭门以外需要冲洗的地段及房间应设直径不小 于75mm的洗消排水口”，排水口可采用铜制管堵、防爆地漏（图 二十二）。这里密闭门以外需要冲洗的地段及房间主要指活门室、 扩散室、防毒通道、滤毒室、简易洗消间、洗消间。
防治措施：在上述染毒区应设置直径不小于75mm收集洗消污水的排 水口、排水管。排水管引入单设的洗消污水集水井。
通病问题：临战封堵预埋件的规格太小，没有和墙板中的预埋件焊 接。
防治措施：顶板中临战封堵预埋件的尺寸、预埋要求与墙板中预埋 件的要求相同。顶板中的预埋件应与墙板中的预埋件相互焊接。
给排水安装工程
1、底 板
通病问题：在防毒通道、密闭通道、洗消间、简易洗消间、扩散室、 活门室、滤毒室等染毒区未设置洗消排水口及洗消污水集水井。
通病问题：临空墙和密闭墙的穿墙螺杆处使用套管，破坏了人民防 空工程的防护密闭要求。
防治措施：临空墙和密闭墙的穿墙螺杆处不得使用套管，应使用中 间设止水片的穿墙螺杆，螺杆两头用限位片加以固定。
通病问题：临空墙的钢筋没有按图成型和绑扎，内外侧钢筋颠倒或 者临空墙在底板中的锚固长度不够。
防治措施：临空墙是指人防工程中一侧受核冲击波直接作用，另一 侧为人防内侧且临空的墙体。临空墙应该按照施工图配筋。现场 应重点检查临空墙的外侧与内侧钢筋的规格。这里的外侧和内侧 是相对临空墙而言，外侧是指防护区外，内侧是指防护区内。外 侧钢筋应伸到板底后再向防护区内锚固，水平锚固段长度应满足 35d+墙厚。若底板较厚(≥1米)，临空墙钢筋可以锚固到板底。 相邻的两个防护单元之间隔墙的垂直钢筋应考虑双向锚固。由于 临空墙在底板中的锚固筋较长，水平锚固段必须与底板下层钢筋 绑扎牢固。
防治措施：临战封堵预埋件可使用角钢或钢板，角钢和钢 板后面都应该用钢筋锚固到混凝土中。当临战封堵部位 有下槛时，可使用角钢作为预埋件。角钢应与结构面平， 其长度同门洞宽。角钢宜采用∠80×80×8mm或 ∠100×100×l0mm。角钢应预埋在非防护区一侧，钢板 可使用在各种不同的结构形式中，宽度应满足封堵构件 的焊接要求，长度等于门洞的宽度，厚度不得小于l0mm。

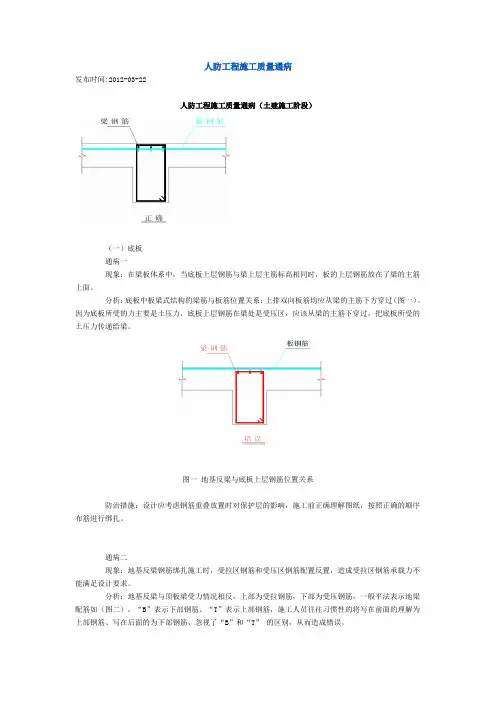

人防工程施工质量通病

人防工程施工质量通病

人防工程施工质量通病发布时间:2012-03-22人防工程施工质量通病（土建施工阶段）（一）底板通病一现象：在梁板体系中，当底板上层钢筋与梁上层主筋标高相同时，板的上层钢筋放在了梁的主筋上面。

分析：底板中板梁式结构的梁筋与板筋位置关系：上排双向板筋均应从梁的主筋下方穿过（图一）。

因为底板所受的力主要是土压力，底板上层钢筋在梁处是受压区，应该从梁的主筋下穿过，把底板所受的土压力传递给梁。

图一地基反梁与底板上层钢筋位置关系防治措施：设计应考虑钢筋重叠放置时对保护层的影响，施工前正确理解图纸，按照正确的顺序布筋进行绑扎。

通病二现象：地基反梁钢筋绑扎施工时，受拉区钢筋和受压区钢筋配置反置，造成受拉区钢筋承载力不能满足设计要求。

分析：地基反梁与顶板梁受力情况相反，上部为受拉钢筋，下部为受压钢筋，一般平法表示地梁配筋如（图二），“B”表示下部钢筋、“T”表示上部钢筋，施工人员往往习惯性的将写在前面的理解为上部钢筋、写在后面的为下部钢筋，忽视了“B”和“T” 的区别，从而造成错误。

图二平法表示地梁配筋防治措施：在布筋前要正确的理解图纸，对图纸上的每个符号都要弄清楚。

通病三现象：钢筋混凝土墙门洞未按要求增设45°斜向加强筋，或虽然设置但是不符合要求。

分析：人防门的门框下部加强筋斜向45°插入底板（图三）。

在绑扎底板钢筋时没有考虑门框墙加强筋的留置，等绑扎墙筋时发现遗漏，这是底板已经浇筑，加强筋已经无法设置了。

图三门框墙洞口加强筋示意图防治措施：门框墙加强筋应在底板教导混凝土前按设计施工图及规范要求成型绑扎。

通病四现象：防护门槛钢筋绑扎错误分析：防护门门槛处钢筋规格大、钢筋密，施工不方便，容易施工不到位或绑扎错误。

防治措施：防护密闭门门槛箍筋应该闭口（图四），在箍筋拐角处应绑扎水平钢筋，水平筋应该锚固到门框墙中，并与门框钢筋绑扎牢靠。

图四门框箍筋绑扎通病五现象：人防门的门槛高度、门槛墙宽度不够，无法安装门扇，影响使用功能。

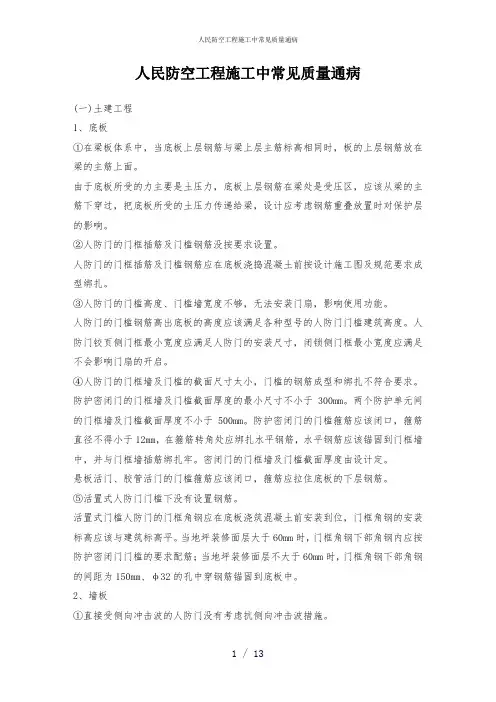

人民防空工程施工中常见质量通病

人民防空工程施工中常见质量通病

人民防空工程施工中常见质量通病(一)土建工程1、底板①在梁板体系中，当底板上层钢筋与梁上层主筋标高相同时，板的上层钢筋放在梁的主筋上面。

由于底板所受的力主要是土压力，底板上层钢筋在梁处是受压区，应该从梁的主筋下穿过，把底板所受的土压力传递给梁，设计应考虑钢筋重叠放置时对保护层的影响。

②人防门的门框插筋及门槛钢筋没按要求设置。

人防门的门框插筋及门槛钢筋应在底板浇捣混凝土前按设计施工图及规范要求成型绑扎。

③人防门的门槛高度、门槛墙宽度不够，无法安装门扇，影响使用功能。

人防门的门槛钢筋高出底板的高度应该满足各种型号的人防门门槛建筑高度。

人防门铰页侧门框最小宽度应满足人防门的安装尺寸，闭锁侧门框最小宽度应满足不会影响门扇的开启。

④人防门的门框墙及门槛的截面尺寸太小，门槛的钢筋成型和绑扎不符合要求。

防护密闭门的门框墙及门槛截面厚度的最小尺寸不小于300mm。

两个防护单元间的门框墙及门槛截面厚度不小于500mm。

防护密闭门的门槛箍筋应该闭口，箍筋直径不得小于12mm，在箍筋转角处应绑扎水平钢筋，水平钢筋应该锚固到门框墙中，并与门框墙插筋绑扎牢。

密闭门的门框墙及门槛截面厚度由设计定。

悬板活门、胶管活门的门槛箍筋应该闭口，箍筋应拉住底板的下层钢筋。

⑤活置式人防门门槛下没有设置钢筋。

活置式门槛人防门的门框角钢应在底板浇筑混凝土前安装到位，门框角钢的安装标高应该与建筑标高平。

当地坪装修面层大于60mm时，门框角钢下部角钢内应按防护密闭门门槛的要求配筋；当地坪装修面层不大于60mm时，门框角钢下部角钢的间距为150mm、φ32的孔中穿钢筋锚固到底板中。

2、墙板①直接受侧向冲击波的人防门没有考虑抗侧向冲击波措施。

若防护密闭门侧向受冲击波时，防护密闭门应嵌人墙体l00mm，或者在门的受冲击波一侧做一根突出墙面l00mm、宽度为200mm的柱子；当层高较高时，防护密闭门上部应做一根突出墙面l00mm、高为200mm的梁，与柱子组成门套。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）人防门垂直度偏差较大，密封条脱落，人防门吊钩未 预埋，临战封堵吊钩预埋位置错误，临战封墙下槛未设置封 堵槽，门框油漆未刷。
（3）预埋管套位置混凝土不密实，套管伸出墙体长度不够， 顶端未套丝、未加盖管帽。
（4）脚踏风机声音异响，运行不畅，连接处未垫橡胶圈， 连接处漏风，支架固定不牢固，过滤吸收器与管路连接处未 采用橡胶软接头，风机出风口风管弯头未安装。
9
九、临战封堵门框
1）临战封堵门框应清理 干净并涂刷防锈漆。 2）临战封堵门框底部应 设置封堵槽,深度大于 100MM,宽度大于 300MM。 3）门框上按设计要求设 置吊钩，吊钩位置在门 框1/3的位置，吊钩中心 离墙距离在50CM左右。 4）门框的外侧应保证有10 50CM的空间。
十、其余设施
2）给水管、压力排水管、电缆电线等密闭穿墙短管， 应采用壁厚大于3mm的钢管，短管两端伸出墙体 的长度：电缆电线伸出3-5CM、给水排水大于 4CM、通风应大于10CM。
3）密闭穿墙短管作套管时，套管外径应比管道外径 大3-4CM,并在套管两端加盖管帽。
4）当同一处有多根管线需做穿墙密闭处理时，可在 密闭穿墙短管两端各焊一块密闭翼环。
1）门扇与门框应贴合 严密，门扇关闭后密封 条压缩均匀，严密不漏 气。 2）密封条宜采用45度 坡口连接，门扇的密封 条接头不应超过2处。 3）门扇闭启比较灵活， 门扇需在无力作用下保 持静止状态，闭锁活动 比较灵敏，门扇外表面 应标有闭锁开关方向。 4）人防门上方应按设 计要求设置人防吊钩， 吊钩应勾住顶板上层钢 筋，吊钩应放置在门扇 宽度的中点以门轴为圆 心转过45°处。
5）两个防护单元间的一框两门的门框墙及门槛截面
厚度不小于500mm，防护密闭门（门型号中有FM
字样）门框墙及门槛截面厚度不小于300mm。固定
门槛100+150（砼），活门槛100（砼）+150（角
钢）
2
二、密闭穿墙短管、预埋套管
1）当管道穿越密闭隔墙时，必须预埋带有密闭翼环 的穿墙短管，翼高宜为3-5CM。
（5）防爆地漏品牌不符合要求，地漏未清理，管道未进行 通水试验，地漏未刷防锈漆，手摇泵进出水流向装反，进出 人防区水管未按要求加阀。
（6）排气活门不能自由闭启，管套未刷防锈漆，手动密闭 阀安装与进出风方向相反。
(7)所有人防采用设备、配件、生产厂家必须有经杭州人防 办备案企业提供。
1
一、防护门、防护密闭门、密闭门
消间、除尘室
4
四、过滤器、过滤吸收器
1）设备的规格、型号、额定风量必须符合设计要 求,过滤吸收器内部为活性炭。 2）设备与管路连接时，宜采用整体性的橡皮软管 接头,管道法兰连接处应加橡胶垫圈，连接紧密，不 漏风。 3）设备应固定牢固，位置准确，固定支架应平顺、 稳定。
5
五、防爆超压排气活门、自动排气活门
1）防爆呼唤按钮底座应 在混凝土浇捣前预埋 到位，不得采用木盒 等预埋。
2）防化值班室测压管高 度在1.4-1.5之间，6 分管1根，小管2根
3）人防外的废水、污水 不得进入人防区。
4）正对悬爆活门的风管 端部要有弯头
11

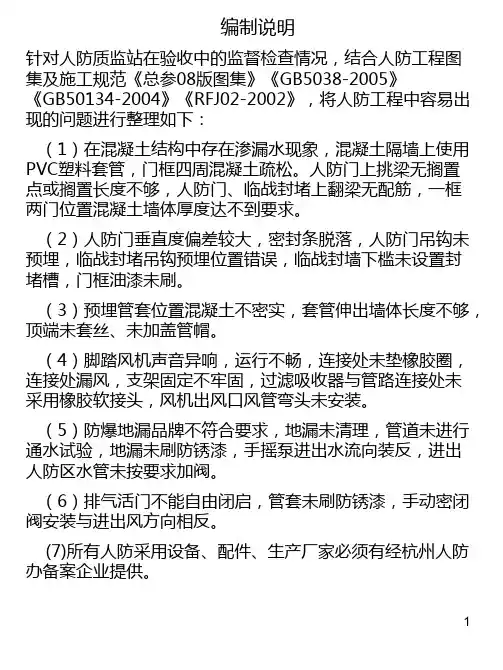

编制说明
针对人防质监站在验收中的监督检查情况，结合人防工程图 集及施工规范《总参08版图集》《GB5038-2005》 《GB50134-2004》《RFJ02-2002》，将人防工程中容易出 现的问题进行整理如下：
（1）在混凝土结构中存在渗漏水现象，混凝土隔墙上使用 PVC塑料套管，门框四周混凝土疏松。人防门上挑梁无搁置 点或搁置长度不够，人防门、临战封堵上翻梁无配筋，一框 两门位置混凝土墙体厚度达不到要求。
。
3
三、防爆地漏、手摇泵
1）人防手摇泵进出水方 向正确，并能正常出水。 2）设备应固定牢固，位 置准确。 3）手摇泵与管路连接应 采用软管连接。
1）防爆地漏规格、数量、
位置、标高等符合设计要求。
2）底座应在浇捣混凝土前ห้องสมุดไป่ตู้
进行预埋，竣工验收前对地
漏及排水管道进行通水试验。
3）防爆地漏设置区域：进
风室、扩散室、滤毒室、洗
7
七、手动密闭阀
1）安装前应进行检查，其密闭性能应符合产品性能要
求。
2）密闭阀门安装时，阀门上箭头标志方向应与冲击波
方向一致。
3）开关指示针的位置与阀门板开关的实际位置应相同。
闭启手柄的操作位置应准确。
8
八、管道控制阀门
1）与人防区外部连接的管道的控制阀门，应 安装在人防区靠近防护墙20CM处，并应闭启 灵活，控制阀门的工作压力大于1MPa，并要 求采用铜芯闸阀。
1）排气活门开启方向必须朝向排风方向。 2）穿墙管法兰和在轴线视线上的杠杆必须铅直。 3）排气活门在设计超压下能自动闭启，关闭后阀 盘与密封圈贴合严密。 4）排气活门套管应涂刷防锈漆 5）排气活门套管人防区出墙5CM
6
六、脚踏风机
1)风机旋转时，叶轮旋转方向正确。 2）设备与管路宜采用帆布连接紧密，不漏风。 3）设备应固定牢固，位置准确，固定支架应 平顺、稳定 4）控制设备运转时的噪音
