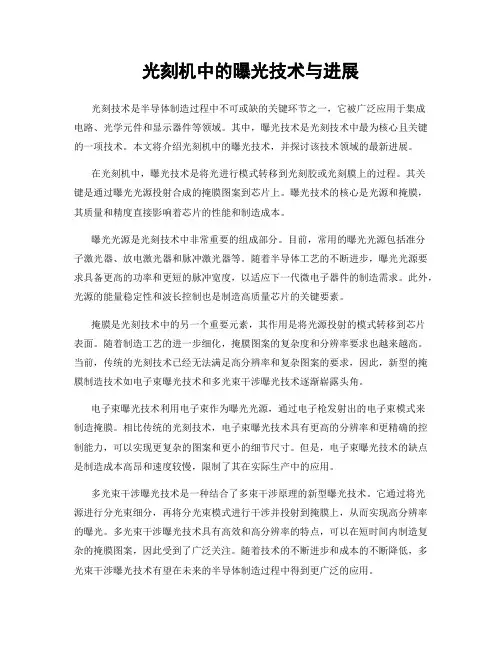

光刻机中的曝光技术与进展光刻技术是半导体制造过程中不可或缺的关键环节之一，它被广泛应用于集成电路、光学元件和显示器件等领域。

其中，曝光技术是光刻技术中最为核心且关键的一项技术。

本文将介绍光刻机中的曝光技术，并探讨该技术领域的最新进展。

在光刻机中，曝光技术是将光进行模式转移到光刻胶或光刻膜上的过程。

其关键是通过曝光光源投射合成的掩膜图案到芯片上。

曝光技术的核心是光源和掩膜，其质量和精度直接影响着芯片的性能和制造成本。

曝光光源是光刻技术中非常重要的组成部分。

目前，常用的曝光光源包括准分子激光器、放电激光器和脉冲激光器等。

随着半导体工艺的不断进步，曝光光源要求具备更高的功率和更短的脉冲宽度，以适应下一代微电子器件的制造需求。

此外，光源的能量稳定性和波长控制也是制造高质量芯片的关键要素。

掩膜是光刻技术中的另一个重要元素，其作用是将光源投射的模式转移到芯片表面。

随着制造工艺的进一步细化，掩膜图案的复杂度和分辨率要求也越来越高。

当前，传统的光刻技术已经无法满足高分辨率和复杂图案的要求，因此，新型的掩膜制造技术如电子束曝光技术和多光束干涉曝光技术逐渐崭露头角。

电子束曝光技术利用电子束作为曝光光源，通过电子枪发射出的电子束模式来制造掩膜。

相比传统的光刻技术，电子束曝光技术具有更高的分辨率和更精确的控制能力，可以实现更复杂的图案和更小的细节尺寸。

但是，电子束曝光技术的缺点是制造成本高昂和速度较慢，限制了其在实际生产中的应用。

多光束干涉曝光技术是一种结合了多束干涉原理的新型曝光技术。

它通过将光源进行分光束细分，再将分光束模式进行干涉并投射到掩膜上，从而实现高分辨率的曝光。

多光束干涉曝光技术具有高效和高分辨率的特点，可以在短时间内制造复杂的掩膜图案，因此受到了广泛关注。

随着技术的不断进步和成本的不断降低，多光束干涉曝光技术有望在未来的半导体制造过程中得到更广泛的应用。

除了光源和掩膜的技术进展外，光刻胶和光刻膜等材料也在不断演进和改进。

微纳米无掩膜光刻微纳光刻
微纳米无掩膜光刻微纳光刻，是一种在微米、纳米甚至亚纳米级别
进行制作的技术。

本文将从方法、优势和应用的角度介绍微纳米无掩
膜光刻微纳光刻。

一、方法
传统的光刻技术需要使用掩模（即光刻面板）来实现图形转移，由于
掩模的制作和管理困难，很难应对纳米级别以上的加工需要。

而无掩
膜光刻不需要掩模，通过特殊的光源照射和化学反应，实现了在基片
上直接制作出所需的结构。

其制作过程包括基片处理、预上粘结剂、
光刻图案曝光、显影、表面改性等步骤，大大简化了制作流程，同时
也减小了加工成本。

二、优势
1. 高精度。

由于无掩膜光刻不需要掩模，可以避免掩模的缺陷和误差
对加工精度的影响，因此可以实现亚纳米级别的加工精度。

2. 高效率。

无掩膜光刻制作流程简单，省去了掩模的制作和管理过程，提高了制作效率和加工速度。

3. 低成本。

无掩膜光刻可以避免掩模的使用和管理成本，减小了加工
成本，同时也减小了加工流程对环境的影响。

4. 能够实现多层结构。

无掩膜光刻可以通过重复制作曝光和显影的过程，实现多层结构的加工。

三、应用
无掩膜光刻可以应用于集成电路、纳米器件制备、微流控芯片等领域。

由于其高精度、高效率的优势，可以实现更为精细的器件制备和更加
灵活的设计，为微纳米加工领域的研究和应用提供了有效的手段。

总之，微纳米无掩膜光刻微纳光刻是一项广泛应用于纳米科技领域的
制作技术，它的出现为纳米加工领域提供了无限可能，具有重要的研
究和应用价值。

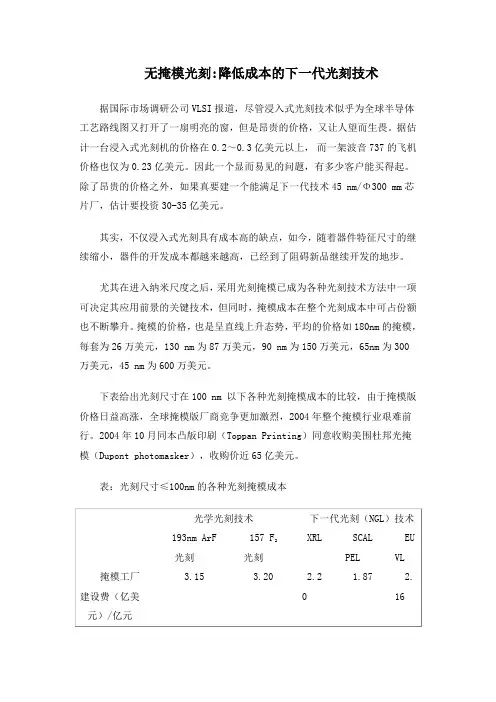

无掩模光刻:降低成本的下一代光刻技术据国际市场调研公司VLSI报道，尽管浸入式光刻技术似乎为全球半导体工艺路线图又打开了一扇明亮的窗，但是昂贵的价格，又让人望而生畏。

据估计一台浸入式光刻机的价格在0.2～0.3亿美元以上，而一架波音737的飞机价格也仅为0.23亿美元。

因此一个显而易见的问题，有多少客户能买得起。

除了昂贵的价格之外，如果真要建一个能满足下一代技术45 nm/Φ300 mm芯片厂，估计要投资30-35亿美元。

其实，不仅浸入式光刻具有成本高的缺点，如今，随着器件特征尺寸的继续缩小，器件的开发成本都越来越高，已经到了阻碍新品继续开发的地步。

尤其在进入纳米尺度之后，采用光刻掩模已成为各种光刻技术方法中一项可决定其应用前景的关键技术，但同时，掩模成本在整个光刻成本中可占份额也不断攀升。

掩模的价格，也是呈直线上升态势，平均的价格如180nm的掩模，每套为26万美元，130 nm为87万美元，90 nm为150万美元，65nm为300万美元，45 nm为600万美元。

下表给出光刻尺寸在100 nm 以下各种光刻掩模成本的比较，由于掩模版价格日益高涨，全球掩模版厂商竞争更加激烈，2004年整个掩模行业艰难前行。

2004年10月同本凸版印刷（Toppan Printing）同意收购美围杜邦光掩模（Dupont photomasker），收购价近65亿美元。

表：光刻尺寸≤100nm的各种光刻掩模成本(来源：“无掩模光刻技术的前景”，电子工业专用设备，2005（8）1-3)因此，开发无掩模的电子束直接在硅片上的光刻技术成为潮流。

全球业界已经进行了至少10年以上的努力，但成效甚微。

一个主要原因，速度太慢，不能适用于工业化量产。

2005年1月国际半导体联盟International Sematech 主办全球无掩模大会（Maskless Meeting），会上光刻专家讨论了无掩模光刻技术的前景，推出了众多的无掩模光刻工具。

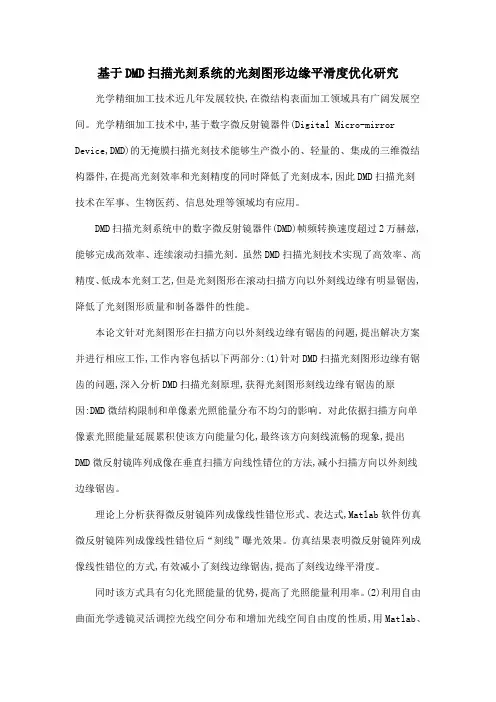

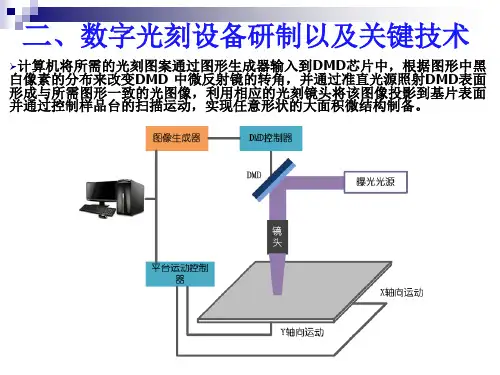

基于DMD扫描光刻系统的光刻图形边缘平滑度优化研究光学精细加工技术近几年发展较快,在微结构表面加工领域具有广阔发展空间。

光学精细加工技术中,基于数字微反射镜器件(Digital Micro-mirror Device,DMD)的无掩膜扫描光刻技术能够生产微小的、轻量的、集成的三维微结构器件,在提高光刻效率和光刻精度的同时降低了光刻成本,因此DMD扫描光刻技术在军事、生物医药、信息处理等领域均有应用。

DMD扫描光刻系统中的数字微反射镜器件(DMD)帧频转换速度超过2万赫兹,能够完成高效率、连续滚动扫描光刻。

虽然DMD扫描光刻技术实现了高效率、高精度、低成本光刻工艺,但是光刻图形在滚动扫描方向以外刻线边缘有明显锯齿,降低了光刻图形质量和制备器件的性能。

本论文针对光刻图形在扫描方向以外刻线边缘有锯齿的问题,提出解决方案并进行相应工作,工作内容包括以下两部分:(1)针对DMD扫描光刻图形边缘有锯齿的问题,深入分析DMD扫描光刻原理,获得光刻图形刻线边缘有锯齿的原因:DMD微结构限制和单像素光照能量分布不均匀的影响。

对此依据扫描方向单像素光照能量延展累积使该方向能量匀化,最终该方向刻线流畅的现象,提出DMD微反射镜阵列成像在垂直扫描方向线性错位的方法,减小扫描方向以外刻线边缘锯齿。

理论上分析获得微反射镜阵列成像线性错位形式、表达式,Matlab软件仿真微反射镜阵列成像线性错位后“刻线”曝光效果。

仿真结果表明微反射镜阵列成像线性错位的方式,有效减小了刻线边缘锯齿,提高了刻线边缘平滑度。

同时该方式具有匀化光照能量的优势,提高了光照能量利用率。

(2)利用自由曲面光学透镜灵活调控光线空间分布和增加光线空间自由度的性质,用Matlab、Zemax软件设计并优化出自由曲面光学透镜模型,使其安装在DMD窗口表面1mm 位置附近,实现微反射镜阵列成像线性错位。

软件仿真安装该透镜模型前后光刻图形“树”曝光效果,仿真结果表明:在不影响光刻效率和光刻图形尺寸的前提下,提高了光刻图形边缘平滑度。

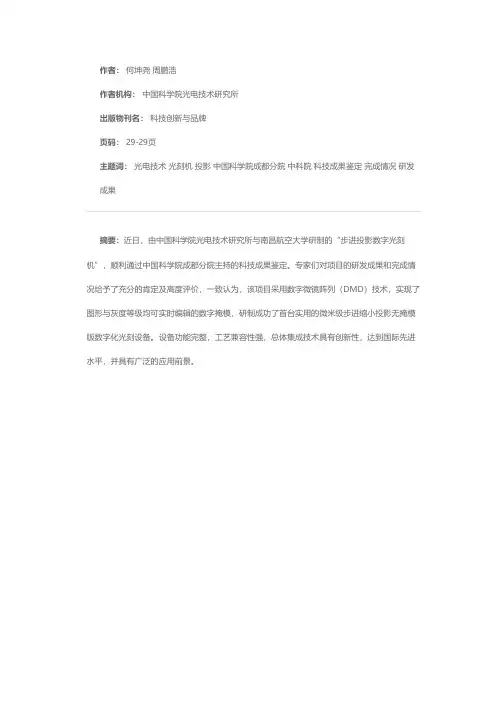

作者： 何坤尧 周鹏浩
作者机构： 中国科学院光电技术研究所
出版物刊名： 科技创新与品牌
页码： 29-29页
主题词： 光电技术 光刻机 投影 中国科学院成都分院 中科院 科技成果鉴定 完成情况 研发成果
摘要：近日，由中国科学院光电技术研究所与南昌航空大学研制的“步进投影数字光刻机”，顺利通过中国科学院成都分院主持的科技成果鉴定。

专家们对项目的研发成果和完成情况给予了充分的肯定及高度评价，一致认为，该项目采用数字微镜阵列（DMD）技术，实现了图形与灰度等级均可实时编辑的数字掩模，研制成功了首台实用的微米级步进缩小投影无掩模版数字化光刻设备。

设备功能完整，工艺兼容性强，总体集成技术具有创新性，达到国际先进水平，并具有广泛的应用前景。

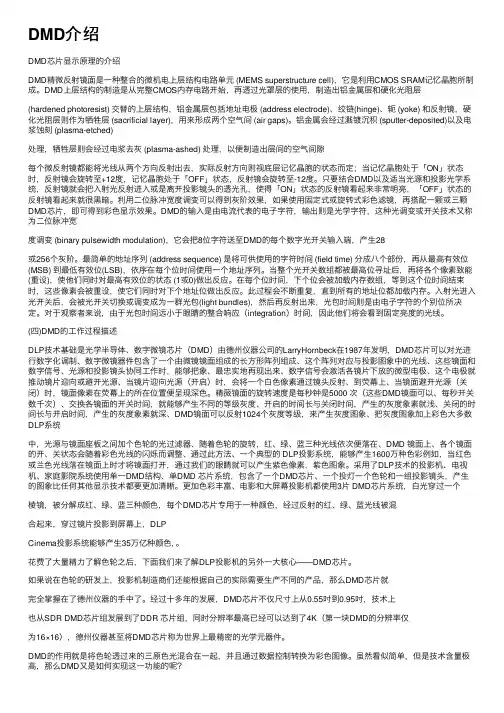

DMD介绍DMD芯⽚显⽰原理的介绍DMD精微反射镜⾯是⼀种整合的微机电上层结构电路单元 (MEMS superstructure cell)，它是利⽤CMOS SRAM记忆晶胞所制成。

DMD上层结构的制造是从完整CMOS内存电路开始，再透过光罩层的使⽤，制造出铝⾦属层和硬化光阻层(hardened photoresist) 交替的上层结构，铝⾦属层包括地址电极 (address electrode)、绞链(hinge)、轭 (yoke) 和反射镜，硬化光阻层则作为牺牲层 (sacrificial layer)，⽤来形成两个空⽓间 (air gaps)。

铝⾦属会经过溅镀沉积 (sputter-deposited)以及电浆蚀刻 (plasma-etched)处理，牺牲层则会经过电浆去灰 (plasma-ashed) 处理，以便制造出层间的空⽓间隙每个微反射镜都能将光线从两个⽅向反射出去，实际反射⽅向则视底层记忆晶胞的状态⽽定；当记忆晶胞处于「ON」状态时，反射镜会旋转⾄+12度，记忆晶胞处于「OFF」状态，反射镜会旋转⾄-12度。

只要结合DMD以及适当光源和投影光学系统，反射镜就会把⼊射光反射进⼊或是离开投影镜头的透光孔，使得「ON」状态的反射镜看起来⾮常明亮，「OFF」状态的反射镜看起来就很⿊暗。

利⽤⼆位脉冲宽度调变可以得到灰阶效果，如果使⽤固定式或旋转式彩⾊滤镜，再搭配⼀颗或三颗DMD芯⽚，即可得到彩⾊显⽰效果。

DMD的输⼊是由电流代表的电⼦字符，输出则是光学字符，这种光调变或开关技术⼜称为⼆位脉冲宽度调变 (binary pulsewidth modulation)，它会把8位字符送⾄DMD的每个数字光开关输⼊端，产⽣28或256个灰阶。

最简单的地址序列 (address sequence) 是将可供使⽤的字符时间 (field time) 分成⼋个部份，再从最⾼有效位(MSB) 到最低有效位(LSB)，依序在每个位时间使⽤⼀个地址序列。

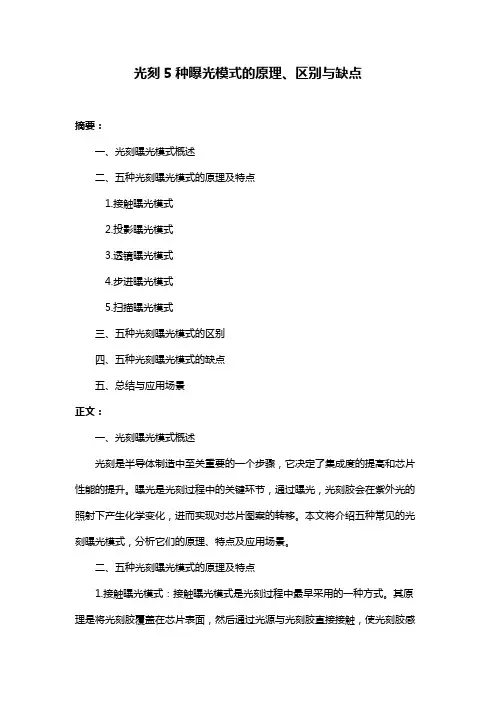

光刻5种曝光模式的原理、区别与缺点摘要：一、光刻曝光模式概述二、五种光刻曝光模式的原理及特点1.接触曝光模式2.投影曝光模式3.透镜曝光模式4.步进曝光模式5.扫描曝光模式三、五种光刻曝光模式的区别四、五种光刻曝光模式的缺点五、总结与应用场景正文：一、光刻曝光模式概述光刻是半导体制造中至关重要的一个步骤，它决定了集成度的提高和芯片性能的提升。

曝光是光刻过程中的关键环节，通过曝光，光刻胶会在紫外光的照射下产生化学变化，进而实现对芯片图案的转移。

本文将介绍五种常见的光刻曝光模式，分析它们的原理、特点及应用场景。

二、五种光刻曝光模式的原理及特点1.接触曝光模式：接触曝光模式是光刻过程中最早采用的一种方式。

其原理是将光刻胶覆盖在芯片表面，然后通过光源与光刻胶直接接触，使光刻胶感光产生变化。

这种曝光模式的特点是操作简单，但曝光效果受限于光源强度和光刻胶的感光度，分辨率较低。

2.投影曝光模式：投影曝光模式通过光学投影系统将掩模上的图案投影到光刻胶上，实现高分辨率图案的转移。

其特点是分辨率高，但设备成本较高，对操作环境要求严格。

3.透镜曝光模式：透镜曝光模式利用透镜聚焦光源，将掩模上的图案精确地投影到光刻胶上。

其优点是曝光效果稳定，分辨率较高，但设备成本较高。

4.步进曝光模式：步进曝光模式通过逐行、逐列地对光刻胶进行曝光，实现整个芯片图案的转移。

其特点是曝光速度快，效率高，但可能出现边缘效应，影响图案精度。

5.扫描曝光模式：扫描曝光模式是将光源扫描掩模与光刻胶之间的区域，实现图案的转移。

其优点是曝光精度高，边缘效应较小，但设备成本较高。

三、五种光刻曝光模式的区别五种光刻曝光模式在曝光原理、分辨率、成本和操作难度等方面存在一定的区别。

接触曝光模式和投影曝光模式较为成熟，适用于低分辨率场景；透镜曝光模式和步进曝光模式在分辨率、速度和精度方面有优势，但成本较高；扫描曝光模式兼具高分辨率和良好边缘效应，但成本较高。

四、五种光刻曝光模式的缺点1.接触曝光模式：分辨率较低，受光源强度和光刻胶感光度限制。

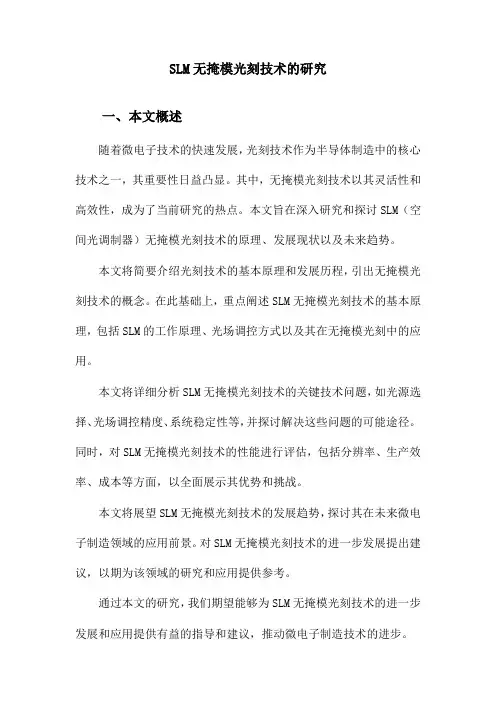

SLM无掩模光刻技术的研究一、本文概述随着微电子技术的快速发展，光刻技术作为半导体制造中的核心技术之一，其重要性日益凸显。

其中，无掩模光刻技术以其灵活性和高效性，成为了当前研究的热点。

本文旨在深入研究和探讨SLM（空间光调制器）无掩模光刻技术的原理、发展现状以及未来趋势。

本文将简要介绍光刻技术的基本原理和发展历程，引出无掩模光刻技术的概念。

在此基础上，重点阐述SLM无掩模光刻技术的基本原理，包括SLM的工作原理、光场调控方式以及其在无掩模光刻中的应用。

本文将详细分析SLM无掩模光刻技术的关键技术问题，如光源选择、光场调控精度、系统稳定性等，并探讨解决这些问题的可能途径。

同时，对SLM无掩模光刻技术的性能进行评估，包括分辨率、生产效率、成本等方面，以全面展示其优势和挑战。

本文将展望SLM无掩模光刻技术的发展趋势，探讨其在未来微电子制造领域的应用前景。

对SLM无掩模光刻技术的进一步发展提出建议，以期为该领域的研究和应用提供参考。

通过本文的研究，我们期望能够为SLM无掩模光刻技术的进一步发展和应用提供有益的指导和建议，推动微电子制造技术的进步。

二、SLM无掩模光刻技术原理SLM无掩模光刻技术，全称为空间光调制器无掩模光刻技术，是一种先进的微纳加工技术，它摒弃了传统的光刻技术中必须依赖物理掩模（掩膜）的步骤，从而大大提高了制造效率与灵活性。

SLM无掩模光刻技术的基本原理主要涉及到空间光调制器、光源、投影物镜和涂有感光材料的基底等关键组件。

空间光调制器是该技术的核心，它能够对入射的光波前进行动态调制，将所需的图案信息编码到光波中。

空间光调制器通常由像素阵列构成，每个像素能够独立控制光波的振幅、相位或偏振状态，从而实现对光波的精确调制。

这种调制能力使得SLM无掩模光刻技术能够在无需更换物理掩模的情况下，快速切换和生成不同的图案。

光源则提供了进行光刻所需的能量。

常用的光源包括可见光、紫外光甚至是深紫外光，其波长决定了光刻的分辨率和加工精度。

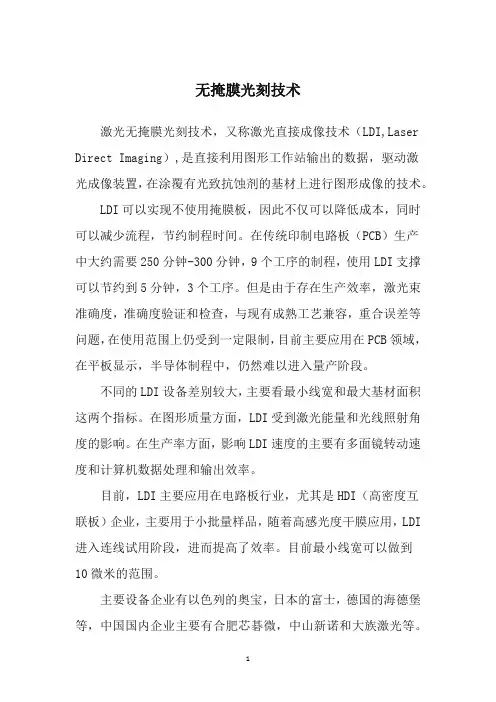

无掩膜光刻技术激光无掩膜光刻技术，又称激光直接成像技术（LDI,Laser Direct Imaging）,是直接利用图形工作站输出的数据，驱动激光成像装置，在涂覆有光致抗蚀剂的基材上进行图形成像的技术。

LDI可以实现不使用掩膜板，因此不仅可以降低成本，同时可以减少流程，节约制程时间。

在传统印制电路板（PCB）生产中大约需要250分钟-300分钟，9个工序的制程，使用LDI支撑可以节约到5分钟，3个工序。

但是由于存在生产效率，激光束准确度，准确度验证和检查，与现有成熟工艺兼容，重合误差等问题，在使用范围上仍受到一定限制，目前主要应用在PCB领域，在平板显示，半导体制程中，仍然难以进入量产阶段。

不同的LDI设备差别较大，主要看最小线宽和最大基材面积这两个指标。

在图形质量方面，LDI受到激光能量和光线照射角度的影响。

在生产率方面，影响LDI速度的主要有多面镜转动速度和计算机数据处理和输出效率。

目前，LDI主要应用在电路板行业，尤其是HDI（高密度互联板）企业，主要用于小批量样品，随着高感光度干膜应用，LDI 进入连线试用阶段，进而提高了效率。

目前最小线宽可以做到10微米的范围。

主要设备企业有以色列的奥宝，日本的富士，德国的海德堡等，中国国内企业主要有合肥芯碁微，中山新诺和大族激光等。

根据大族激光2015年年报披露，2015年大族激光LDI设备营收达到2000万元。

合肥芯碁微的Tripod系列可以应用于各类HDI、软板、软硬结合板等，内、外层与防焊生产曝光设备，其最小线宽/间距可达到30/30μm，工作台尺寸为610×800mm。

随着可穿戴设备、智能手机等电子产品销量不断增长，对HDI产品的需求也在不断增长，由于增长态势属于缓慢增长，因此工厂大多采用升级更新，因此影响了LDI设备的快速增长。

欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

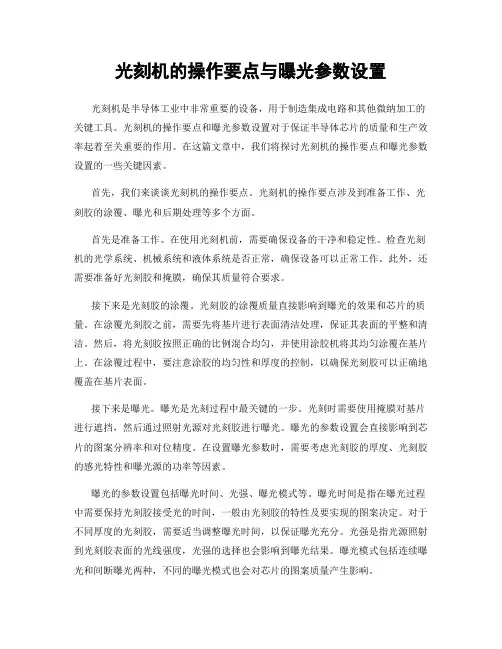

光刻机的操作要点与曝光参数设置光刻机是半导体工业中非常重要的设备，用于制造集成电路和其他微纳加工的关键工具。

光刻机的操作要点和曝光参数设置对于保证半导体芯片的质量和生产效率起着至关重要的作用。

在这篇文章中，我们将探讨光刻机的操作要点和曝光参数设置的一些关键因素。

首先，我们来谈谈光刻机的操作要点。

光刻机的操作要点涉及到准备工作、光刻胶的涂覆、曝光和后期处理等多个方面。

首先是准备工作。

在使用光刻机前，需要确保设备的干净和稳定性。

检查光刻机的光学系统、机械系统和液体系统是否正常，确保设备可以正常工作。

此外，还需要准备好光刻胶和掩膜，确保其质量符合要求。

接下来是光刻胶的涂覆。

光刻胶的涂覆质量直接影响到曝光的效果和芯片的质量。

在涂覆光刻胶之前，需要先将基片进行表面清洁处理，保证其表面的平整和清洁。

然后，将光刻胶按照正确的比例混合均匀，并使用涂胶机将其均匀涂覆在基片上。

在涂覆过程中，要注意涂胶的均匀性和厚度的控制，以确保光刻胶可以正确地覆盖在基片表面。

接下来是曝光。

曝光是光刻过程中最关键的一步。

光刻时需要使用掩膜对基片进行遮挡，然后通过照射光源对光刻胶进行曝光。

曝光的参数设置会直接影响到芯片的图案分辨率和对位精度。

在设置曝光参数时，需要考虑光刻胶的厚度、光刻胶的感光特性和曝光源的功率等因素。

曝光的参数设置包括曝光时间、光强、曝光模式等。

曝光时间是指在曝光过程中需要保持光刻胶接受光的时间，一般由光刻胶的特性及要实现的图案决定。

对于不同厚度的光刻胶，需要适当调整曝光时间，以保证曝光充分。

光强是指光源照射到光刻胶表面的光线强度，光强的选择也会影响到曝光结果。

曝光模式包括连续曝光和间断曝光两种，不同的曝光模式也会对芯片的图案质量产生影响。

最后是后期处理。

曝光后，还需要对光刻胶进行显影、固化和除胶等处理。

显影是将曝光后的光刻胶进行溶解，将图案暴露出来。

固化是使用热、化学或紫外光等方式来增强光刻胶的机械强度和化学稳定性。

光刻机中曝光模式的选择与优化光刻技术是微电子制造中重要的工艺之一，它通过将光投射到光刻胶上，形成细小的图案，从而实现集成电路的制造。

在光刻机的操作中，曝光模式的选择与优化是关键的一步，直接影响到结果的质量和制造的效率。

本文将介绍光刻机中曝光模式选择与优化的相关内容。

光刻机中的曝光模式有分步曝光、全场曝光和半场曝光等多种选择。

在选择合适的曝光模式时，需要考虑到诸如曝光时间、曝光能量、投影比率、图形形状等因素。

首先，分步曝光模式适用于需要高分辨率的情况。

它将整个芯片分成多个小区域，逐步进行曝光，从而提高分辨率。

然而，分步曝光模式也会增加曝光的时间和成本，所以在实际应用中需要权衡。

其次，全场曝光模式适用于需要高通量的情况。

全场曝光模式将整个芯片进行一次性曝光，能够快速完成制造过程。

然而，由于光的衰减和散射等原因，全场曝光模式在分辨率方面可能不如分步曝光模式。

因此，在需要高分辨率的情况下，全场曝光模式需要搭配其他技术手段进行优化。

最后，半场曝光模式融合了分步曝光和全场曝光的优点。

它将芯片分为两个区域，分别采用分步曝光和全场曝光模式，从而在分辨率和通量之间找到平衡点。

半场曝光模式能够提高光的利用率和曝光效率，从而优化制造过程。

除了选择合适的曝光模式，还可以通过优化曝光参数来提高制造效率和质量。

曝光时间、曝光能量和投影比率是影响曝光结果的重要因素。

首先，曝光时间的选择需要综合考虑分辨率和通量的需求。

较长的曝光时间能够提高分辨率，但会降低通量；较短的曝光时间则相反。

因此，需要根据实际要求和设备性能进行合理的选择。

其次，曝光能量的选择也与分辨率和通量有关。

较高的曝光能量能够提高图案的质量和边缘清晰度，但可能会导致曝光反应不均匀和热传导等问题。

因此，在选择曝光能量时需要进行充分的测试和优化。

最后，投影比率是光刻机中一个重要的调节参数。

它指的是光源的焦距和最临界尺寸之间的比值。

投影比率的选择需要根据光学设备的特性和芯片要求进行优化，从而获得最佳的曝光效果。

基于DMD的步进式无掩模数字曝光方法及装置
严伟; 胡松; 唐小萍; 赵立新; 杨勇; 蒋文波; 周绍林; 陈旺富
【期刊名称】《《电子工业专用设备》》
【年(卷),期】2008(037)010
【摘要】随着器件特征尺寸的继续缩小,所需掩模的成本呈直线上升态势,为降低掩模成本,无掩模光刻技术成为人们研究的热点。

介绍了一种基于DMD的步进式无掩模数字曝光方法,并对用于实现该曝光方法装置的设计方案和具体实现进行了论述与分析。

最后利用厚的光刻胶进行曝光工艺实验,实验结果表明,本装置可以实现亚微米级线条的刻蚀,较高的侧壁陡度,线条拼接结果良好,可以实现大面积数字式曝光。

【总页数】6页(P14-19)
【作者】严伟; 胡松; 唐小萍; 赵立新; 杨勇; 蒋文波; 周绍林; 陈旺富
【作者单位】中国科学院光电技术研究所成都610209; 中国科学院研究生院北京100039
【正文语种】中文
【中图分类】TN216
【相关文献】
1.基于DMD的步进式无掩模数字曝光方法及装置 [J], 严伟;胡松;唐小萍
2.基于DMD的数字灰阶编码掩模的设计 [J], 白鹭;高益庆
3.基于 DMD 的步进式无掩模数字曝光方法及装置 [J], 严伟; 胡松; 唐小萍; 赵立
新; 杨勇; 蒋文波; 周绍林; 陈旺富
4.基于运动补偿的DMD无掩模光刻拼接误差校正 [J], 姜旭;杨絮;刘红;胡俊;王英志
5.基于DMD数字掩模的光引发表面ATRP制备聚乙二醇聚合物刷微图案 [J], 赵海利;马玉录;马康;刘嵩;谢林生;沙金
因版权原因，仅展示原文概要，查看原文内容请购买。

光刻机中曝光模式的选择与优化光刻机是集成电路制造过程中至关重要的设备之一，用于将电路图案转移到硅片上。

而光刻机中曝光模式的选择与优化对于电路制造的精度和效率有着重要的影响。

首先，让我们了解一下光刻机中的曝光模式。

曝光模式通常有接触式曝光、间接式曝光和近场投影曝光三种。

接触式曝光是一种最常用的曝光模式。

在这种模式下，掩膜与硅片直接接触，并且光源将光束透过掩膜照射到硅片上。

这种模式下，曝光面积较小，适用于高分辨率要求的工艺。

间接式曝光是一种光源通过凸透镜将光束投射到掩膜上，然后再投射到硅片上的曝光模式。

这种模式下，硅片与掩膜之间有一定的距离，可以有效减小硅片与掩膜接触时可能产生的损伤，适用于大尺寸硅片的制造。

近场投影曝光是一种将掩膜和硅片之间的距离控制在亚波长范围内，通过特殊光学系统聚焦投射的曝光模式。

这种模式下，可以实现更高的分辨率和更小的特征大小，适用于制造微纳米元件的工艺。

在选择光刻机曝光模式时，我们需要根据具体工艺需求以及制造成本和效率方面的考虑来进行优化。

接触式曝光模式具有高分辨率的特点，适用于制造高密度集成电路，但其缺点是可能在接触过程中对硅片和掩膜造成损伤。

间接式曝光模式可以提供更大的曝光面积，适用于大尺寸硅片的制造，但其分辨率相对较低。

近场投影曝光模式具有最高的分辨率，能够制造微纳米元件，但其制造成本相对较高，需要特殊的光学系统。

除了选择合适的曝光模式外，我们还可以通过进一步的优化来提高光刻机的性能。

首先是光源的选择和调整。

不同的光源具有不同的波长和功率，我们需要根据具体工艺的要求选择合适的光源。

同时，我们还可以通过调整光源的功率和曝光时间来控制光刻的深度和曝光的均匀性。

其次是掩膜的设计和制作。

掩膜是将电路图案转移到硅片上的关键部件，其质量对于曝光效果有着重要的影响。

我们需要使用高质量的掩膜材料，并通过精确的图案设计和制作工艺来保证掩膜的精度和一致性。

另外，我们还可以通过调整曝光参数来优化曝光模式。

概述光刻工艺是半导体制造中最为重要的工艺步骤之一。

主要作用是将掩膜板上的图形复制到硅片上，为下一步进行刻蚀或者离子注入工序做好准备。

光刻的成本约为整个硅片制造工艺的1/3，耗费时间约占整个硅片工艺的40～60%。

光刻机是生产线上最贵的机台，5～15百万美元/台。

主要是贵在成像系统（由15～20个直径为200～300mm 的透镜组成）和定位系统（定位精度小于10nm）。

其折旧速度非常快，大约3～9万人民币/天，所以也称之为印钞机。

光刻部分的主要机台包括两部分：轨道机（Tracker），用于涂胶显影；扫描曝光机（Scanning ) 光刻工艺的要求：光刻工具具有高的分辨率；光刻胶具有高的光学敏感性；准确地对准；大尺寸硅片的制造；低的缺陷密度。

光刻工艺过程一般的光刻工艺要经历硅片表面清洗烘干、涂底、旋涂光刻胶、软烘、对准曝光、后烘、显影、硬烘、刻蚀、检测等工序。

1、硅片清洗烘干（Cleaning and Pre-Baking）方法：湿法清洗＋去离子水冲洗＋脱水烘焙（热板150～2500C,1～2分钟，氮气保护）目的：a、除去表面的污染物（颗粒、有机物、工艺残余、可动离子）；b、除去水蒸气，是基底表面由亲水性变为憎水性，增强表面的黏附性（对光刻胶或者是HMDS-〉六甲基二硅胺烷）。

2、涂底（Priming)方法：a、气相成底膜的热板涂底。

HMDS蒸气淀积，200～2500C,30秒钟；优点：涂底均匀、避免颗粒污染； b、旋转涂底。

缺点：颗粒污染、涂底不均匀、HMDS用量大。

目的：使表面具有疏水性，增强基底表面与光刻胶的黏附性。

3、旋转涂胶（Spin-on PR Coating）方法：a、静态涂胶（Static）。

硅片静止时，滴胶、加速旋转、甩胶、挥发溶剂（原光刻胶的溶剂约占65～85%,旋涂后约占10～20%）；b、动态（Dynamic）。

低速旋转（500rpm_rotation per minute）、滴胶、加速旋转（3000rpm）、甩胶、挥发溶剂。
