避雷器在线检测方案

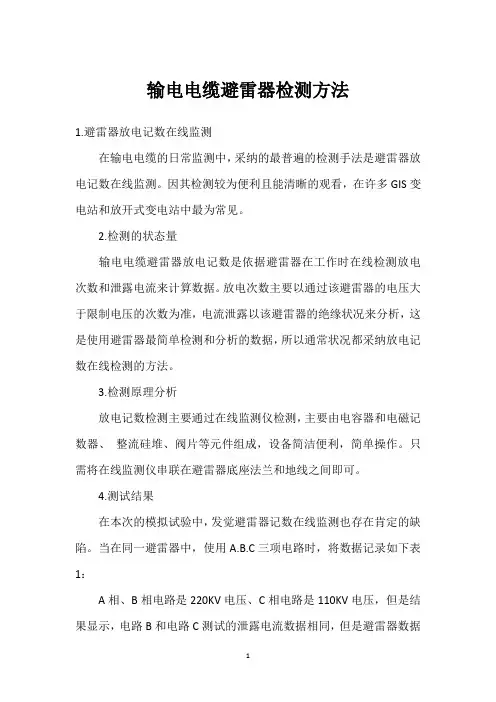

输电电缆避雷器检测方法
1.避雷器放电记数在线监测
在输电电缆的日常监测中，采纳的最普遍的检测手法是避雷器放电记数在线监测。

因其检测较为便利且能清晰的观看，在许多GIS变电站和放开式变电站中最为常见。

2.检测的状态量
输电电缆避雷器放电记数是依据避雷器在工作时在线检测放电次数和泄露电流来计算数据。

放电次数主要以通过该避雷器的电压大于限制电压的次数为准，电流泄露以该避雷器的绝缘状况来分析，这是使用避雷器最简单检测和分析的数据，所以通常状况都采纳放电记数在线检测的方法。

3.检测原理分析
放电记数检测主要通过在线监测仪检测，主要由电容器和电磁记数器、整流硅堆、阀片等元件组成，设备简洁便利，简单操作。

只需将在线监测仪串联在避雷器底座法兰和地线之间即可。

4.测试结果
在本次的模拟试验中，发觉避雷器记数在线监测也存在肯定的缺陷。

当在同一避雷器中，使用A.B.C三项电路时，将数据记录如下表1：
A相、B相电路是220KV电压、C相电路是110KV电压，但是结果显示，电路B和电路C测试的泄露电流数据相同，但是避雷器数据
显示无特别。

因此试验人员预备进一步跟踪观测，并支配人员对试验过程和测量的精细程度进行复测。

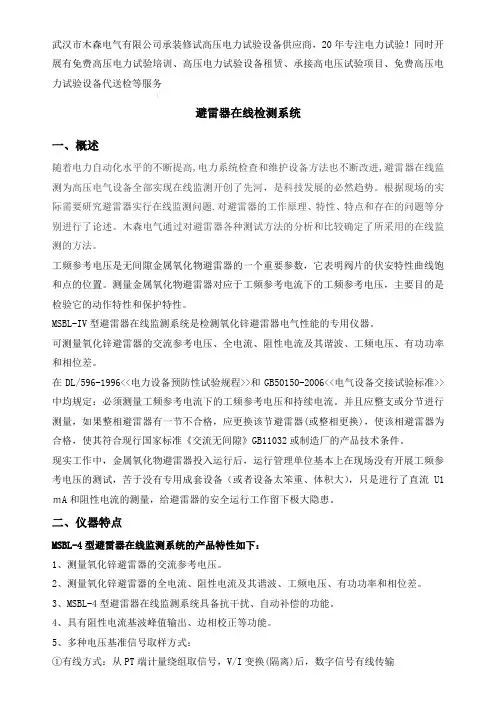

武汉市木森电气有限公司承装修试高压电力试验设备供应商，20年专注电力试验！同时开展有免费高压电力试验培训、高压电力试验设备租赁、承接高电压试验项目、免费高压电力试验设备代送检等服务避雷器在线检测系统一、概述随着电力自动化水平的不断提高,电力系统检查和维护设备方法也不断改进,避雷器在线监测为高压电气设备全部实现在线监测开创了先河，是科技发展的必然趋势。

根据现场的实际需要研究避雷器实行在线监测问题.对避雷器的工作原理、特性、特点和存在的问题等分别进行了论述。

木森电气通过对避雷器各种测试方法的分析和比较确定了所采用的在线监测的方法。

工频参考电压是无间隙金属氧化物避雷器的一个重要参数，它表明阀片的伏安特性曲线饱和点的位置。

测量金属氧化物避雷器对应于工频参考电流下的工频参考电压，主要目的是检验它的动作特性和保护特性。

MSBL-IV型避雷器在线监测系统是检测氧化锌避雷器电气性能的专用仪器。

可测量氧化锌避雷器的交流参考电压、全电流、阻性电流及其谐波、工频电压、有功功率和相位差。

在DL/596-1996<<电力设备预防性试验规程>>和GB50150-2006<<电气设备交接试验标准>>中均规定：必须测量工频参考电流下的工频参考电压和持续电流。

并且应整支或分节进行测量，如果整相避雷器有一节不合格，应更换该节避雷器(或整相更换)，使该相避雷器为合格，使其符合现行国家标准《交流无间隙》GB11032或制造厂的产品技术条件。

现实工作中，金属氧化物避雷器投入运行后，运行管理单位基本上在现场没有开展工频参考电压的测试，苦于没有专用成套设备（或者设备太笨重、体积大），只是进行了直流U1ｍA和阻性电流的测量，给避雷器的安全运行工作留下极大隐患。

二、仪器特点MSBL-4型避雷器在线监测系统的产品特性如下：1、测量氧化锌避雷器的交流参考电压。

2、测量氧化锌避雷器的全电流、阻性电流及其谐波、工频电压、有功功率和相位差。

电网氧化锌避雷器在线监测和带电测试技术规定一、总那么1．电网35～110kV变电站过电压爱惜采纳氧化锌避雷器。

为了做好氧化锌避雷器的在线监测和带电测试这项工作，保证避雷器与电网设备的平安运行，特制定本规定。

2.本规定适用于35kV及以上氧化锌避雷器的在线监测；110kV氧化锌避雷器带电测试。

公司所属各部门、基建安装单位均应按此规定执行。

二、在线监测（一）在线监测装置的技术要求1．带有避雷器动作次数计数器的在线监测装置应符合JB2440-91《避雷器用放电记数》标准的规定，其表面清楚、直观、密封靠得住，上下端与接地线应能靠得住连接。

2．在线监测装置准确测量的量程应能知足下表要求，超过准确测量量程后应具有限幅功能，在最大量程内，限幅的电流应知足下表要求：（二）在线监测装置的安装1.在线监测装置应安装在易于观看处，在保证平安要求的前提下，高度宜低些。

2．在线监测装置上部引线与避雷器底部的引下线宜采纳软连接过渡，或带有伸缩结构的硬连接。

为排除由于MOA 底座用4个小瓷瓶支撑，螺栓孔易积水分流所致在线监测仪数值明显降低，底座选用单个大瓷柱支撑。

3.避雷器的底座不管气候状况如何转变应维持绝缘良好，不然应采纳防雨等方法。

4.在避雷器爬距留有裕度的条件下，在线监测装置宜采纳屏蔽安装。

（三）运行监测1.安装在线监测装置后，应天天抄表一次（无人值守站至少每周抄表一次），除记录泄漏电流外，还应记录时刻、运行电压、环境温度、气候状况等参数。

在雷电季到来之前，各站应付避雷器进行全面检查，记录避雷器放电次数，同时检修部应及时消缺，保证避雷器维持可投状态。

2.变电部在避雷器投运后，应确信所安装避雷器在晴天时运行电流正常值的转变范围（能够以两周记录的电流值转变范围来确信）。

假设在正常运行状态下，晴天或采纳屏蔽安装的避雷器的运行电流增加到正常值上限的1．1倍；雨天或湿度大于85%时，避雷器的运行电流增加到正常值上限的1．2倍，记录人员应及时上报生技部，并天天增加一次抄表。

避雷器带电检测实施方案一、背景介绍避雷器是电力系统中用来保护设备和线路免受雷击侵害的重要设备，而避雷器的带电检测则是确保避雷器正常运行的重要环节。

因此，制定科学合理的避雷器带电检测实施方案对于电力系统的安全稳定运行具有重要意义。

二、实施方案1. 检测设备准备为了进行避雷器的带电检测，首先需要准备好相应的检测设备。

通常情况下，需要准备高压直流电源、电流互感器、电压互感器、数字电压表、数字电流表等设备。

2. 检测前准备工作在进行避雷器的带电检测之前，需要对检测设备进行检查和校验，确保设备的正常运行。

同时，还需要对待检避雷器进行清洁和检查，确保避雷器无损坏或污染。

3. 检测过程（1）接线连接：将检测设备按照要求连接到待检避雷器上，确保连接牢固可靠。

（2）电源接入：接通高压直流电源，使待检避雷器带电运行。

（3）数据采集：利用电流互感器、电压互感器等设备对待检避雷器的电流、电压等参数进行实时采集。

（4）数据分析：通过数字电流表、数字电压表等设备对采集到的数据进行分析，判断避雷器的运行状态是否正常。

4. 检测结果处理根据数据分析的结果，对避雷器的运行状态进行评估。

如果发现避雷器存在异常情况，需要及时进行处理，修复或更换避雷器。

同时，还需要对检测过程中采集到的数据进行记录和归档，作为后续分析和评估的依据。

5. 安全措施在进行避雷器的带电检测过程中，需要严格遵守相关的安全操作规程，确保检测人员和设备的安全。

同时，还需要对检测现场进行严格的安全防护措施，避免因操作不慎导致安全事故的发生。

三、总结避雷器带电检测是保障电力系统安全稳定运行的重要环节，通过制定科学合理的实施方案，可以有效提高避雷器的运行可靠性和安全性。

因此，在实际工作中，需要严格按照实施方案的要求进行操作，确保避雷器带电检测工作的顺利进行，并及时处理发现的问题，保障电力系统的安全稳定运行。

避雷器在线检测实验原理避雷器在线检测实验原理的重新解释引言:避雷器是一种用于保护电力系统设备免受过电压和过电流影响的重要设备。

在线检测避雷器的原理是一项关键技术，其可以帮助电力系统维护人员及时了解避雷器的运行状态，提前预防避雷器失效带来的风险和损害。

本文将重新解释避雷器在线检测实验的原理，并探讨其深层次的技术细节，以帮助读者更全面地理解这一重要的设备。

一、背景避雷器是电力系统中的一种重要设备，用于防止过电压对电力设备造成损害。

过电压是电力系统中普遍存在的问题，可能由雷击、电网故障等原因引发。

避雷器通过吸收、分散和消除过电压，保护其他电力设备不受损害。

为了确保避雷器始终处于良好的运行状态，需要对其进行在线检测。

在线检测可以实时监测避雷器的工作情况，及时发现异常，减少潜在的安全风险。

二、在线检测原理避雷器的在线检测主要基于两种原理：电流法和电压法。

1. 电流法检测电流法是通过对避雷器电流进行监测来评估其状态的方法。

避雷器在正常工作状态下，不会有电流通过，因为它的主要作用是将过电压分流到地。

然而，当避雷器失效时，会出现漏电流或放电现象。

通过监测避雷器的电流，可以检测到这些异常情况。

电流法检测主要基于避雷器的漏电电流和尖峰电流。

漏电电流指的是在额定电压下，避雷器正常工作时通过的微弱电流。

当避雷器失效时，漏电电流会显著增加。

尖峰电流是指避雷器在过压瞬间响应时的最大电流值，通过监测尖峰电流的变化可以评估避雷器的损耗程度。

2. 电压法检测电压法是通过对避雷器两端电压进行监测来评估其状态的方法。

避雷器在正常工作状态下，会有额定电压的分布。

当避雷器失效时，其两端电压将发生明显变化。

电压法检测主要基于避雷器的电压分布和泄漏电流。

避雷器将过电压分散到地，其两端电压可以用来评估避雷器的状态。

当避雷器失效时，由于泄漏电流的增加，其两端电压会出现异常变化。

通过监测这些变化，可以实时识别避雷器的失效情况。

三、总结与回顾在线检测避雷器的原理主要基于电流法和电压法。

避雷器带电测试仪试验方法
避雷器带电测试仪试验方法主要有以下几个步骤：
1.检查设备：确认避雷器带电测试仪的工作状态正常，电池电量充足，并检查相关电缆和接头是否完好无损。

2.设定测试参数：根据避雷器的额定电压和额定放电电流，设定相应的测试参数，如测试电压、放电时间等。

3.连接设备：将避雷器带电测试仪与避雷器相连，确保接线正确无误。

通常情况下，测试仪的输入端与避雷器的进线相连，输出端与避雷器的出线相连。

4.进行测试：根据设定的测试参数，启动避雷器带电测试仪，对避雷器进行带电测试。

通常测试仪会输出一定电压来模拟雷击，持续一段时间以检测避雷器的放电性能和动作时间。

5.记录结果：记录测试仪的输出电压和放电时间，以及避雷器的响应情况。

如果避雷器完全放电，即达到额定放电电流，则表明避雷器工作正常。

6.复查结果：对测试结果进行复查，确保测试的准确性。

如果测试结果不符合要求，可能需要进行进一步的检修或更换避雷器。

7.报告和记录：将测试结果整理成报告，并进行记录，以备后续参考和分析。

需要注意的是，在进行避雷器带电测试时，需要穿戴防护设备，以防止电击和其他意外伤害。

同时，测试过程中应注意避雷器带电状态下的安全操作。

避雷器在线检测实验原理一、引言避雷器是一种用于保护电力系统设备免受雷击和过电压的重要设备。

然而，由于长期使用和环境因素等原因，避雷器会出现老化、损坏等问题，影响其保护作用。

因此，对避雷器进行在线检测是非常必要的。

二、避雷器的工作原理避雷器是利用气体放电原理来消除过电压的一种设备。

当系统中出现过电压时，避雷器中的气体会在电场的作用下发生放电，从而将过电压消除。

具体来说，当系统中出现过电压时，避雷器内部会产生一个高强度的电场，在此强度下，空气分子会被离子化形成等离子体，并形成闪络通道，从而将过电压放到地面上。

三、避雷器在线检测原理1. 传统检测方法传统的避雷器检测方法主要有：直流高压试验法、交流耐压试验法、放电计数法等。

这些方法虽然可以检测到一些故障情况，但是其缺点也很明显：需要停机维修、无法实时监测等。

2. 基于电流互感器的在线检测方法电流互感器是一种用于测量电流的设备，其原理是利用电磁感应产生电势差。

基于电流互感器的在线检测方法是通过将电流互感器安装在避雷器上，实时监测避雷器内部的放电情况。

具体来说，当避雷器内部发生放电时，会引起一定的电流变化，这些变化可以通过电流互感器进行监测和记录。

3. 基于超声波传感器的在线检测方法超声波传感器是一种利用超声波进行物体检测的设备。

基于超声波传感器的在线检测方法是通过将超声波传感器安装在避雷器上，实时监测避雷器内部的结构和状态。

具体来说，当避雷器内部出现故障或损坏时，会引起一定程度上的结构变化或振动，这些变化可以通过超声波传感器进行监测和记录。

四、总结目前，在线检测技术已经成为了避雷器维护管理中不可或缺的手段。

基于电流互感器和超声波传感技术的在线检测方法都具有优点：无需停机维修、可实时监测等。

然而，这些技术也存在一些问题，例如：检测结果的准确性、设备的稳定性等。

因此，在实际应用中，需要根据具体情况选择合适的检测方法，并结合其他维护手段进行综合管理和维护。

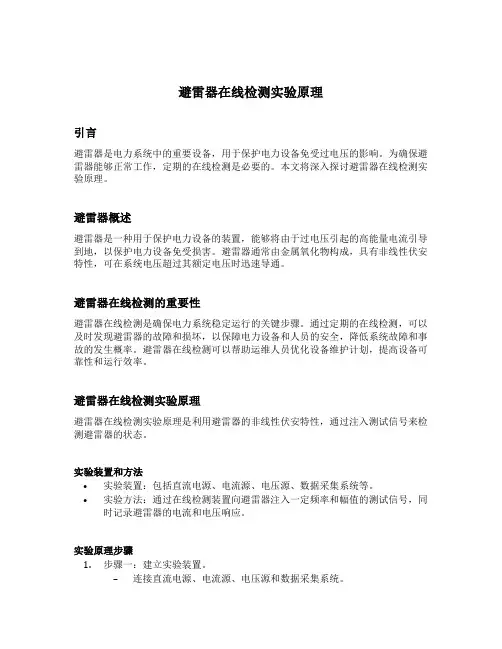

避雷器在线检测实验原理引言避雷器是电力系统中的重要设备，用于保护电力设备免受过电压的影响。

为确保避雷器能够正常工作，定期的在线检测是必要的。

本文将深入探讨避雷器在线检测实验原理。

避雷器概述避雷器是一种用于保护电力设备的装置，能够将由于过电压引起的高能量电流引导到地，以保护电力设备免受损害。

避雷器通常由金属氧化物构成，具有非线性伏安特性，可在系统电压超过其额定电压时迅速导通。

避雷器在线检测的重要性避雷器在线检测是确保电力系统稳定运行的关键步骤。

通过定期的在线检测，可以及时发现避雷器的故障和损坏，以保障电力设备和人员的安全，降低系统故障和事故的发生概率。

避雷器在线检测可以帮助运维人员优化设备维护计划，提高设备可靠性和运行效率。

避雷器在线检测实验原理避雷器在线检测实验原理是利用避雷器的非线性伏安特性，通过注入测试信号来检测避雷器的状态。

实验装置和方法•实验装置：包括直流电源、电流源、电压源、数据采集系统等。

•实验方法：通过在线检测装置向避雷器注入一定频率和幅值的测试信号，同时记录避雷器的电流和电压响应。

实验原理步骤1.步骤一：建立实验装置。

–连接直流电源、电流源、电压源和数据采集系统。

–设置测试信号的频率和幅值。

2.步骤二：注入测试信号。

–在线检测装置向避雷器注入一定频率和幅值的测试信号。

3.步骤三：记录电流和电压响应。

–数据采集系统记录避雷器的电流和电压响应。

–根据响应特征分析避雷器的状态。

避雷器在线检测实验结果解读通过避雷器在线检测实验可以得到避雷器的电流和电压响应数据，进而判断避雷器的状态。

一般情况下，以下情况可能表明避雷器存在故障或损坏：故障判断依据1.响应波形异常：避雷器电流或电压响应波形异常，如波形畸变、尖峰等。

2.看似正常的波形，但电流或电压响应值超过预设阈值。

3.漏电或短路：电流响应平稳上升或直接短路。

故障判断方法1.波形分析：通过对电流和电压响应波形的观察和分析，识别是否存在异常。

2.阈值判断：根据设定的阈值，判断电流或电压响应值是否超过预设范围。

避雷器的红外诊断和在线监测对运行中的避雷器进行红外诊断和在线监测是电力设备带电诊断的行之有效的技术手段。

本节将分析几种常用避雷器运行和受潮缺陷下的发热原因、特点和红外热像特征，运行中避雷器进行红外测温和故障分析的方法，并重点介绍金属氧化物的在线监测。

一、避雷器的红外诊断对于运行中的各类型避雷器，将利用红外测温仪测出的避雷器的表面各部分的温度进行相间、上下元件间和同类设备间的相互比较，或用红外热像仪对避雷器的热像图谱进行分析，如果根据上述热像特征发现有不正常的发热或不正常的温度分布，可判断为避雷器存有受潮缺陷，应引起注意，进行跟踪监测或停电进行其它试验，以免故障进一步恶化而引起事故的发生。

这里我们主要介绍一下金属氧化物避雷器的热像特征。

2、金属氧化物热象特征目前电力系统所采用的氧化锌避雷器主要是无间隙氧化锌避雷器，由氧化锌阀片直接承受系统的运行电压。

此类避雷器都是单柱式结构，瓷套体积较小。

这种结构得益于氧化锌阀片的高涌流能力和极好的非线性。

根据运行保护参数的设计，正常运行的无间隙氧化锌避雷器将有0.5～1.0 mA的工频电流流过，并且主要属于容性成分，阻性电流仅占10%～20%，因此，无间隙氧化锌避雷器正常运行时消耗一定的功率，由于几何布置较均匀，外表发热也是整体性的。

因正常状态下的氧化锌避雷器有一定的阻性电流分量，因此，热像特征表现为整体轻度发热。

其中小型瓷套封装的结构，最热点一般在中部偏上位置，且基本均匀；较大型瓷套封装的结构，最热点通常靠近上部，不均匀程度较大。

氧化锌避雷器受潮主要是密封系统不良引起的。

氧化锌避雷器受潮会大大增加本身的电导性能，阻性电流明显增大，由于多数氧化锌避雷器没有串联间隙，所以，其阀片将长期承受工作电压的作用。

氧化锌避雷器的阀片在小电流区域也有负的电阻温度系数，此外氧化锌避雷器的体积较其他型式小，内部受潮后容易造成沿瓷套内壁或阀片侧面的沿面爬电，引起局部轻度发热，严重时会产生闪络击穿。

避雷器在线监测电流标准一、监测范围避雷器在线监测电流标准的监测范围应覆盖避雷器的正常工作电流和故障电流。

通常情况下，避雷器的正常工作电流范围为0-100mA，故障电流范围为100mA以上。

因此，在线监测设备的监测范围应至少为0-100mA，以确保能够实时监测避雷器的运行状态。

二、测量精度避雷器在线监测电流标准的测量精度应满足相关标准和规范的要求。

通常情况下，测量精度应达到±5%以内，以确保监测数据的准确性和可靠性。

如果测量精度过高，可能会导致设备成本增加；如果测量精度过低，则可能会导致监测数据失真或误报。

三、响应时间避雷器在线监测电流标准的响应时间应尽可能短，以便及时发现避雷器的故障或异常情况。

通常情况下，响应时间应小于5ms，以便在避雷器发生故障时迅速发出报警信号。

四、报警阈值避雷器在线监测电流标准的报警阈值应根据避雷器的规格和运行情况进行设置。

通常情况下，报警阈值应设定在正常工作电流的1.5-2倍左右，以便及时发现避雷器的故障或异常情况。

如果报警阈值设置过高，可能会导致漏报；如果报警阈值设置过低，则可能会导致误报。

五、通讯协议避雷器在线监测电流标准的通讯协议应符合相关标准和规范的要求，以便与上位机系统进行数据传输和交互。

常见的通讯协议包括RS485、Modbus、Profibus等，具体选择应根据实际需求和系统配置进行确定。

六、电源要求避雷器在线监测电流标准对电源的要求应根据设备的功耗和供电情况进行确定。

通常情况下，设备的功耗应小于10W，供电电压应为220V AC或110V AC，以保证设备的正常运行和稳定性。

七、环境适应性避雷器在线监测电流标准应具备适应各种环境的能力，以便在不同的气候和环境下进行正常运行和监测。

具体而言，设备应具备防水、防尘、防腐、防震等功能，以保证其长期稳定性和可靠性。

同时，设备还应能够在-25℃~70℃的温度范围内正常工作，以满足不同地区和气候的需求。

八、安全性能避雷器在线监测电流标准应具备完善的安全性能，以确保设备和人员的安全。

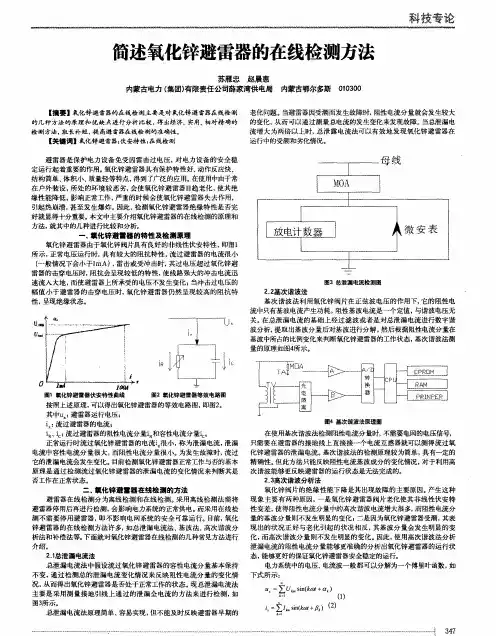

40一、氧化锌避雷器的监测方法1.全电流法。

全泄漏电流法是早期氧化锌避雷器在线监测广泛使用的一种方法，该方法便携可靠，操作性很强，易于实现。

当避雷器在运行中老化或受潮时，其全泄漏电流中阻性电流增加，从而引起全电流随之增加，可以根据这一特征来判断避雷器的运行状况。

但是准确度较低，这对于发现氧化锌避雷器早期故障很不利。

2.阻性电流法。

阻性电流法主要是测量流经氧化锌避雷器的总泄漏电流的有效值、阻性电流的峰值以及功率损耗的平均值，通过观察其变化来发现氧化锌避雷器的内部故障。

阻性电流法在实际应用过程中具有自身独特的优势，但容易受到容性高次谐波电流的影响。

3.基波电流法。

基波电流法也称投影法，该方法简单方便，不易受电网谐波干扰，具有较高的精确度，在一些情况下能够灵敏地反映氧化锌避雷器的状态。

基波法是使全电流通过一个低通滤波器，去掉高次谐波，只保留基波部分，其总泄漏电流中只有阻性基波电流做功产生热量。

因此它对阀片老化的判断不如测量出含有高次谐波成分的阻性电流峰值有效。

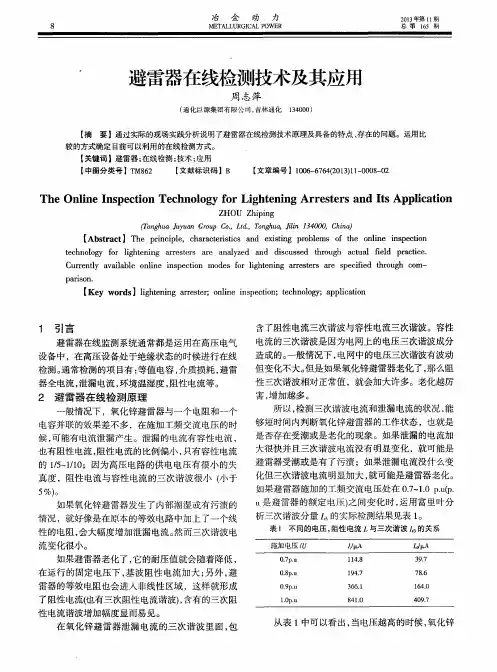

4.三次谐波法。

三次谐波法也称零序电流法，通过检测氧化锌避雷器三相总泄漏电流中阻性电流三次谐波分量来判断其总阻性电流的变化。

当电网电压含有谐波成份时，该测试方法无法排除容性三次谐波电流对测量结果的影响，因而测量误差较大。

5.温度监测法。

温度监测法是一种全新方法，简单实用，通过测量因避雷器功耗而产生的避雷器本体温度升高来反映避雷器的老化程度。

此外它还能对避雷器表面污染影响泄漏电流的大小进行监测，然而它只能在在线监测的避雷器中应用，如果避雷器已投入运行就不能使用。

6.补偿法。

常规补偿法是用取自于PT的电压信号来补偿基波容性电流分量而获得阻性电流，可靠性高、稳定性好，是目前普遍采用的方法。

补偿法测量误差较小，所用仪器测量时需要引入补偿信号，此补偿信号经过相位、幅值处理,再和取自避雷器的泄漏电流相减后，方能得到阻性分量，其缺点是没有考虑对电网电压的谐波成分所带来容性电流谐波分量进行完全补偿这一因素。
