《带孔螺纹轴的数控加工》教案

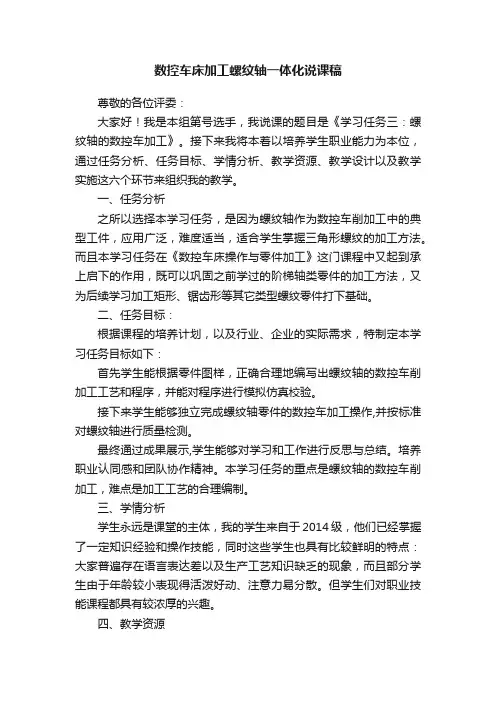

数控车床加工螺纹轴一体化说课稿尊敬的各位评委：大家好！我是本组第号选手，我说课的题目是《学习任务三：螺纹轴的数控车加工》。

接下来我将本着以培养学生职业能力为本位，通过任务分析、任务目标、学情分析、教学资源、教学设计以及教学实施这六个环节来组织我的教学。

一、任务分析之所以选择本学习任务，是因为螺纹轴作为数控车削加工中的典型工件，应用广泛，难度适当，适合学生掌握三角形螺纹的加工方法。

而且本学习任务在《数控车床操作与零件加工》这门课程中又起到承上启下的作用，既可以巩固之前学过的阶梯轴类零件的加工方法，又为后续学习加工矩形、锯齿形等其它类型螺纹零件打下基础。

二、任务目标：根据课程的培养计划，以及行业、企业的实际需求，特制定本学习任务目标如下：首先学生能根据零件图样，正确合理地编写出螺纹轴的数控车削加工工艺和程序，并能对程序进行模拟仿真校验。

接下来学生能够独立完成螺纹轴零件的数控车加工操作,并按标准对螺纹轴进行质量检测。

最终通过成果展示,学生能够对学习和工作进行反思与总结。

培养职业认同感和团队协作精神。

本学习任务的重点是螺纹轴的数控车削加工，难点是加工工艺的合理编制。

三、学情分析学生永远是课堂的主体，我的学生来自于2014级，他们已经掌握了一定知识经验和操作技能，同时这些学生也具有比较鲜明的特点：大家普遍存在语言表达差以及生产工艺知识缺乏的现象，而且部分学生由于年龄较小表现得活泼好动、注意力易分散。

但学生们对职业技能课程都具有较浓厚的兴趣。

四、教学资源在了解学生情况的基础上，借助于信息化的教学手段，把师资、场地、设备、工量具以及学习资料等软硬资源相结合，为学生创建一个真实的工作环境。

五、教学策划为了实现任务目标，同时遵循工作过程系统化的原则，我将教学流程绘制成了鱼骨图。

整个的教学流程，共分为五个学习活动，分别是：活动一螺纹轴加工工艺分析与编程；活动二螺纹轴模拟加工；活动三螺纹轴的数控车加工；活动四螺纹轴的检验与质量分析；活动五工作总结与评价。

教学步骤
（一）安全操作规范要求
1、工件安装规范
2、刀具安装规范
3、对刀操作规范
4、程序调试规范（二）主要知识点讲解
一、任务提出
图5-1 零件图强调精度分析
强调加工方案对零件的影响
图5-2 三维效果图
引导学生进行该零件的结构及加工工艺分析，引出课题的具体实现方法。

二、任务分析
三角螺纹零件加工是学习数控车床编程与操作的最重要一环，因此要掌握如下知识：
1.轴向切削固定循环指令G90、径向切削固定循环指令G94、螺纹切削固定循环指令G92、螺纹加工指令G32；
2. 三角螺纹零件加工工艺制定及循环参数选择；
3. 三角螺纹零件加工、尺寸控制及检验方法；
4. 三角螺纹零件的加工工艺分析、编程和加工操作
三、任务实施
（一）加工工艺分析
1．工、量、刃具选择
（1）工具选择圆钢装夹在三爪自定心卡盘上，用划线盘校正。

其它工具见表5-2。

（2）量具选择长度尺寸选用游标卡尺测量；外圆选用外径千分尺测量；螺纹用螺纹环规测量。

（3）刀具选择加工材料为Q235，选用90°硬质合金外圆车刀进行粗、精车，并分别置于T01、T02号刀位；切槽和切断用切槽刀T03，并置于T03号刀位；选用60°外螺纹车刀T04车螺纹，并置于T04号刀位。

表5-2 加工三角形外螺纹工、量、刃具选择
工、量、刃具清单图号。

教案说明本教案内容是《数控车工》（高级）FANUC系统B类宏程序学习后进行的一次综合训练，通过螺纹轴的加工，使学生掌握B类宏程序的应用，能根据图纸要求编制合理的加工工艺，同时进一步提高学生加工螺纹的技能水平及在加工中如何控制工件的尺寸精度及表面质量。

整个教学过程分为两大部分，第一部分为专业理论知识，通过教师展示实习任务，逐步引导学生分析图形，思考加工工艺，填写工艺卡片，编制程序，教师对比点评及模拟加工等多种教学方法，活跃了课堂气氛，激发了学生学习的积极性，为后面的实作训练打下良好的理论基础。

第二部分为专业实作训练，在整个训练中，教师将理论知识转化为现场操作演示，并由学生模仿加工，培养了学生的观察能力和动手能力，再通过学生分组操作练习，教师巡回检查指导，提高了学生的操作水平；最后引导学生对加工工件进行自评、互评，提高了学生分析问题和解决问题的能力，激发了学生学习的兴趣，使学生体验到理实一体化课程的乐趣。

本节教学内容力求充分体现教学内容的基础性、教学方法的灵活性、教师的“做中教”和学生的“做中学”，有机地结合在一起，不仅达到了任务目标，也突破了教学重难点。

在课堂最后，通过教师的综合点评，学生的总结反思、课后作业，进一步巩固了所学知识，并为下次的学习打下良好的基础！《数控车工》一体化教案教案首页教学过程的设计的重视。

三、讲授新课：实习任务展示：《螺纹轴》(项目引领法、提问法、讲授法等)1、实习任务分析：（10）（1）在这个图形中，包括了椭圆，台阶轴、锥度、螺纹退刀槽及螺纹的加工等实习内容，难点在于椭圆编程及螺纹的加工，涉及计算的有椭圆公式的变换、锥度的计算以及螺纹相关尺寸的确定。

PPT本习内容。

提问：1看的不难？2任了级的内容？最点评总结，并正学时表扬。

级进行加工，教师提问：的外圆，第二次掉头夹持工件椭圆的标准方程为：x2/a2+y2/b2=1（其中a和b分别是椭圆的长半根据上图由椭圆原点向编程原点进行转换： x=2*x z=z-20锥度计算：锥度公式：锥度=（d 大—d 小）/L d 大=40螺纹尺寸：车螺纹的导入距离L1≈2*P=3车螺纹的导出距离L2≈2车螺纹前的外圆直径d 杆≈d-0.1P=29.85 螺纹的小径d1≈d-1.2P=28.2mm通过计算，得出了我们需要的数据，接下来就将这些数据正确地用在我们的编程中吧。

《带螺纹零件的编程加工》教学案例及反思一、教学背景带螺纹零件在日常生产生活中应用较为广泛。

本课题借助带螺纹零件编程加工项目的实施,使学生能够熟练掌握螺纹车削的基本技能和相关理论知识,完成螺纹零件的编程加工,达到职业资格鉴定标准(数控车工四级)的相应要求。

本课题完成时间为6学时,学生人数为20人,分2人/组,每组完成一个工件。

教学目标: 通过本课题的学习使学生掌握普通三角形圆柱外螺纹的加工工艺与加工方法,以及指令g92的应用。

时间资源:课前/课后和课内的设计和安排材料资源:真材料/替代品,反复利用,利用校企合作材料信息资源:网络技术,多媒体技术,工具书,手册人员资源:双师型工作团队,1位专业教师2位培训师。

学生小组和组长。

设备资源:fanuc系统数控车床2～3人/台;外圆粗、精车刀、螺纹车刀、切槽刀每台机床各1把;刀架扳手、卡盘扳手、划线盘、角度样板每台机床1付,垫铁若干;游标卡尺、千分尺、螺纹环规、粗糙度样板每台机床各1把。

环境资源:数控教学工厂、cad/cam室二、课程实施(一)复习导入新课师:带螺纹零件在日常生产生活中应用较广泛。

为什么要采用带螺纹的零件呢?生1:螺纹零件可用于传动、紧固、连接,还可用于测量。

师:说的很好,还有吗?请继续。

生1:轴类零件上的螺纹通常是用于紧固与轴配合的零件的。

师:说的太好了,那常用的螺纹有哪些?生2:常用的螺纹有普通螺纹、管螺纹、梯形螺纹、锯齿形螺纹。

师:出示各种螺纹图示。

(二)提出问题,探究新课师:对于螺纹表面是如何加工的呢?生3:可以用丝锥进行攻丝。

生4:在普通车床上套螺纹,还可以普通车床上车螺纹。

师:同学们回答的很好,有哪位同学能告诉大家在普通车床上车螺纹前,螺纹段外圆柱直径是如何确定的?螺纹底径又是怎样确定的?生5:车螺纹前,预车外圆柱直径要小于螺纹的公称直径,理论上小0.1～0.4,一般取0.2。

)考虑刀尖圆弧半径等因素,螺纹底径按。

师:接下来,请问大家普通螺纹在普车上我们是不是一刀车下来的?生:(齐答)不是,我们采用分层切削的方法。

项目^一、螺纹轴类零件加工本项目是综合运用前几个项目所学加工指令进行螺纹轴类零件加工，首先要根据图纸要求制定加工工序一一工艺卡片，然后根据工序确定需要使用的刀具，制定刀具参数表。

并写出加工程序，然后输入程序，进行安装与加工，加工完成后，根据评价表打分并总结过程中产生的问题。

1.1任务书任务单、咨询手段41.2知识链接一、指令回顾1、外圆/内孔粗加工循环指令G71该指令适用于毛坯料的粗车外径与粗车内径。

刀具循环路径如图所示，A 为循环 起点，A 为精加工路线起点，B 为精加工路线的终点。

在程序中，给出 2A -B 之间的精加工形状，用 d 表示在指定的区域中每次进刀的切削深度，留出 U/2 和W 精加工余量。

编程格式：G71 UQd) R(e); G71 P( ns) Q( nf) U( N(ns) …;N(ns)式中：△ d-每次吃刀深度（半径指定），不带符号，模态；e-- 退刀量，模态；ns —循环程序中第一个程序段的顺序号； nf--循环程序中最后一个程序段的顺序号； △ u--X 轴向精加工余量； △ W--Z 轴向精加工余量；注意：在使用粗加工循环时，包含在顺序号 ns 〜nf 之间程序段中的F 、S 、T 功 能对粗加工循环是无效的，只有在G71以前或含在G71程序段中的F 、S 、T 指令 有效 2、螺纹切削循环指令G92咨询任课教师△ u) W( △ w) F(f) S(s) T(t);螺纹切削循坏G92为简单螺纹循环，该指令可以切削锥螺纹和圆柱螺纹， 其循环路线与前述的单一形状固定循环基本相同，只是 F 后续进给量改为螺距值。

指令格式为：G92 X(U) ____ Z(W) ___ R ___ F ___ ;如图所示为螺纹切削循环图。

刀具从循环起点 A 开始，按A —B —C ^ D^A 路径进行自动循环。

图中虚线表示刀具快速移动，实线表示按 F 指定的工作速度移动。

X 、Z 为螺纹 终点的(C 点)的坐标值；U 、W 起点 坐标到终点坐标的增量值；R 为锥 螺纹起点半径与终点半径的差值，R 值正负判断方法与G90相同，圆柱 螺纹R=0时，可以省略；F 为螺距值。

《数控加工技能实训》教案第四章第1页共1页
第6节螺纹加工循环
【教学目标】通过本节的教学：掌握G92螺纹加工循环指令的用法、格式和注意事项。

【教学重点】数控车削螺纹加工循环G92指令的使用。

【教学难点】数控车削螺纹循环G92指令中各参数的含义。

【难点点化】结合教学视频和现场演示掌握G92各参数的含义及其中的注意事项。

【教学时数】 1学时
【课程类型】理实一体化课程
【教学方法】数字化课程教学、课堂提问、理论联系实际
【教学内容】
1、G92指令格式
2、G92指令的使用
3、G92指令的注意事项
4、其它螺纹指令。

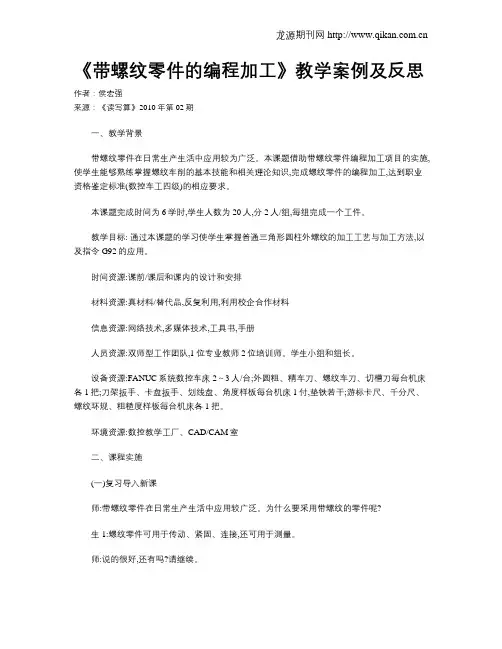

《带螺纹零件的编程加工》教学案例及反思作者：侯宏强来源：《读写算》2010年第02期一、教学背景带螺纹零件在日常生产生活中应用较为广泛。

本课题借助带螺纹零件编程加工项目的实施,使学生能够熟练掌握螺纹车削的基本技能和相关理论知识,完成螺纹零件的编程加工,达到职业资格鉴定标准(数控车工四级)的相应要求。

本课题完成时间为6学时,学生人数为20人,分2人/组,每组完成一个工件。

教学目标: 通过本课题的学习使学生掌握普通三角形圆柱外螺纹的加工工艺与加工方法,以及指令G92的应用。

时间资源:课前/课后和课内的设计和安排材料资源:真材料/替代品,反复利用,利用校企合作材料信息资源:网络技术,多媒体技术,工具书,手册人员资源:双师型工作团队,1位专业教师2位培训师。

学生小组和组长。

设备资源:FANUC系统数控车床2～3人/台;外圆粗、精车刀、螺纹车刀、切槽刀每台机床各1把;刀架扳手、卡盘扳手、划线盘、角度样板每台机床1付,垫铁若干;游标卡尺、千分尺、螺纹环规、粗糙度样板每台机床各1把。

环境资源:数控教学工厂、CAD/CAM室二、课程实施(一)复习导入新课师:带螺纹零件在日常生产生活中应用较广泛。

为什么要采用带螺纹的零件呢?生1:螺纹零件可用于传动、紧固、连接,还可用于测量。

师:说的很好,还有吗?请继续。

生1:轴类零件上的螺纹通常是用于紧固与轴配合的零件的。

师:说的太好了,那常用的螺纹有哪些?生2:常用的螺纹有普通螺纹、管螺纹、梯形螺纹、锯齿形螺纹。

师:出示各种螺纹图示。

(二)提出问题,探究新课师:对于螺纹表面是如何加工的呢?生3:可以用丝锥进行攻丝。

生4:在普通车床上套螺纹,还可以普通车床上车螺纹。

师:同学们回答的很好,有哪位同学能告诉大家在普通车床上车螺纹前,螺纹段外圆柱直径是如何确定的?螺纹底径又是怎样确定的?生5:车螺纹前,预车外圆柱直径要小于螺纹的公称直径,理论上小0.1～0.4,一般取0.2。

)考虑刀尖圆弧半径等因素,螺纹底径按。

数控车削实训教案教师姚武日期 9-12 课题螺纹轴加工实训学习目标知识目标：掌握G02/G03、 G71、G76、G82指令格式，注意事项及应用场所。

能力目标：掌握零件加工工艺安排与制定，培养学生严谨、认真、细致的工作作风，结合所学专业知识培养学生分析和解决实际问题的能力。

情感目标：激发学生学习兴趣，培养学生团队协作意识。

学习重难点重点：切削用量的选择；综合零件加工工艺的确定。

难点：数控程序的编制；零件尺寸精度的控制。

集合分组，布置今天实训任务实训准备工作实训要求复习提问，情境设置：教师准备一个已经制作好的零件，进行产品展示，供学生参考，让学生能有一个感性认识，并以此引入新课的讲解。

一、实训教学分组：根据实训车间车床数量，将班级学生按寝室组合，四名实训指导老师协调后各自带领一个小组，各小组确定一个小组长，负责本组各组员的考勤和管理。

二、实训教学准备：1、相关刀具、量具和夹具等。

2、材料45＃钢，毛坯φ40×100。

3、数车实训任务书。

三、实训教学内容及过程：（一）、组织教学1、检查学生出勤情况。

2、强调课堂纪律，要求学生认真听讲，细心操作。

3、加强安全文明生产教育。

（二）、入门指导1、G71、G82、G76指令的格式？使用时的注意事项有哪些？2、车削外圆、切槽时切削用量的选择？车削螺纹主轴转速的选择？3、找多名学生回答提出的问题，并给予评价。

任务一：零件图分析该零件由外圆柱面、圆锥面、球面、槽和螺纹组成。

其几何形状为圆柱形的轴类零件，零件径向尺寸与轴向尺寸都有精度要求，表面粗糙度为1.6μm，需采用粗、半精加工与精加工。

任务二：加工工序分析（由小组独立完成）采用三爪自定心卡盘装夹，一次装夹完成，首先加工零件外形各部分至尺寸要求，然后切槽，再加工螺纹至尺寸要求，最后进行切断。

数控车削实训教案教师姚武日期 9-12分组讨论老师对学生进行工艺分析上的引导教学。

重点强调：老师对零件评价表进行解释，告知评分要求。

数控车削技术教案教学过程实施仿真模拟（）解说演示（）各组程序员根据加工方案使用数控仿真软件仿真模拟实现产品加工过程。

要求：（）确定工件毛坯的尺寸。

（）选择加工的所需刀具。

（）完成加工程序的编写与输入。

里忙员将仿真加。

军说产品加工工艺。

a（2）各组由名同学演示仿真加工过程。

4PT：*口艺组由q曰:二。

；：上数控仿真软件的加（1）过程录制视吃壬H SV-I17MMP：!使用数控仿真软件的录屏功能录制加工视频。

ID--/教师通过数控车教学视频，针对教如何婚口工中保证零件的尺寸精度。

:内孔与三角形外螺纹的测量方：内径千分尺的校零与测量。

外径螺纹千分尺的校零与测 —哪加风—学生使用精度控制仿真测试，选取本课题的零件，相互 辩论（）各组技术员同学通过视频对比各组加工方案相互辩论，找出其方案所存在的问题。

教师进行点评，并通过刀具磨损动画让学生明白切削中如何使用正确的参数，引导学生改进问题并确定最终加工方案■旦里关sf 通过加工视频对比方案找错。

动画解释切削参数的选择。

方案验证 完成外圆，内孔，外螺纹的测量及磨耗修改，测试成绩被后台记录。

难点 练习（）仿真 练习（）件进行数控仿真软精度控制 仿真测试数控 仿真软件难点 讲解（）视频教学方案实施零件加工）精度检验）任务评价试题自测）总结拓展:）学生将程序通过传输软件传输到数控系统，上机进行带孔螺纹轴的数控加工。

要求：（）分钟内独立完成零件加工；（）保证零件的尺寸精度；（）遵守安全操作规程。

fl监控并到车,HlfD J楼辟；叵画教师使用电子课堂间进行巡褊旨n E ii1■1学生相互测量加工零件的精度写《带孔螺纹轴考核评分表》自动导入到评价系统中。

I*BER3反耶MI吧HUB f”熊4M髀传输软件实现程序传输电子课堂实现车间与机房即时通讯并登录教学平台填在线［见附件）,成绩将测试系统学生登录教学平台中的在线测试，选择本课题的相关试题完成自测并提交系统。

在线测试系统教师对本次项目完成的情况进行讲解，总结其中的不足，并布置作业要求学生进行课外拓展，完成其他零件的仿真加工练习教学平台交流拓展附件1：数控车削技术学案课题名称带孔螺纹轴的数控加工上课时间[□□□□]:掌握带孔螺纹轴的工艺分析与精度控制方法。

数车教案螺纹加工一、教学目标1. 了解螺纹的基本概念、分类和特点。

2. 掌握螺纹加工的方法和技巧。

3. 学会使用数控车床进行螺纹加工。

4. 能够根据图纸要求进行螺纹加工参数的设置。

二、教学内容1. 螺纹的基本概念、分类和特点。

2. 螺纹加工的方法和技巧。

3. 数控车床螺纹加工的基本步骤。

4. 螺纹加工参数的设置。

三、教学重点与难点1. 教学重点：螺纹加工的方法和技巧，数控车床螺纹加工的基本步骤，螺纹加工参数的设置。

2. 教学难点：螺纹加工参数的设置，数控车床螺纹加工的技巧。

四、教学准备1. 准备相关的教材、PPT、实践操作视频等教学资源。

2. 准备数控车床、刀具、工件等实践操作设备。

五、教学过程1. 引入：通过展示实际产品中的螺纹零件，引导学生关注螺纹加工在实际生产中的应用。

2. 理论讲解：介绍螺纹的基本概念、分类和特点，讲解螺纹加工的方法和技巧。

3. 实践操作：演示数控车床螺纹加工的基本步骤，让学生观看并理解螺纹加工的操作过程。

4. 参数设置：讲解螺纹加工参数的设置方法，让学生学会如何根据图纸要求设置合理的加工参数。

5. 学生实践：让学生分组进行数控车床螺纹加工的实践操作，教师巡回指导，解决学生在操作过程中遇到的问题。

6. 总结与评价：对学生的实践操作进行评价，总结螺纹加工的要点和技巧。

教学反思：在教学过程中，要注意理论与实践相结合，让学生在实际操作中掌握螺纹加工的方法和技巧。

要关注学生的个体差异，根据学生的实际情况进行有针对性的指导，提高学生的操作技能。

六、教学拓展1. 介绍螺纹加工的其他方法，如手工螺纹加工、磨削、电解等。

2. 讲解螺纹加工中常见的质量问题及其原因，如螺纹精度、表面粗糙度等。

3. 引导学生思考如何提高螺纹加工质量和效率。

七、教学互动1. 设计一些关于螺纹加工的问题，让学生在课堂上进行讨论和交流。

2. 鼓励学生提问，解答学生在学习过程中遇到的问题。

3. 组织学生进行小组合作，共同完成一个螺纹加工的实际操作任务。

数车教案螺纹加工一、教学目标：1. 了解螺纹的基本概念、分类和特点。

2. 掌握螺纹加工的基本原理和方法。

3. 学会使用数车进行螺纹加工的操作步骤。

4. 能够分析并解决螺纹加工过程中遇到的问题。

二、教学内容：1. 螺纹的基本概念、分类和特点。

2. 螺纹加工的基本原理和方法。

3. 数车螺纹加工的操作步骤。

4. 螺纹加工的质量检验与故障分析。

三、教学重点与难点：1. 教学重点：螺纹的基本概念、分类和特点；螺纹加工的基本原理和方法；数车螺纹加工的操作步骤。

2. 教学难点：螺纹加工的质量检验与故障分析。

四、教学准备：1. 教学场地：数车操作室。

2. 教学设备：数控车床、计算机、投影仪。

3. 教学资料：教案、PPT、实训指导书。

五、教学过程：1. 导入：通过展示实际产品中的螺纹零件，引导学生思考螺纹的作用和重要性。

2. 讲解：讲解螺纹的基本概念、分类和特点，螺纹加工的基本原理和方法，数车螺纹加工的操作步骤。

3. 演示：在数控车床上进行螺纹加工演示，让学生直观地了解螺纹加工过程。

4. 练习：让学生分组进行数车螺纹加工实操，巩固所学知识。

六、教学评估：1. 课堂讲解评估：通过观察学生听课时的反应，提问和回答问题的情况，评估学生对螺纹基本概念、分类和特点，以及螺纹加工的基本原理和方法的理解程度。

2. 实操练习评估：通过观察学生在数车操作过程中的动作规范性、操作熟练度和加工质量，评估学生对数车螺纹加工操作步骤的掌握情况。

七、课后作业：1. 复习螺纹的基本概念、分类和特点，螺纹加工的基本原理和方法。

2. 复习数车螺纹加工的操作步骤，并结合实际操作经验，分析操作中可能遇到的问题和解决方法。

八、课程拓展：1. 深入了解其他类型的螺纹加工方法，如手工加工、普通车床加工等。

2. 学习并掌握其他数控车床加工技术，如内外圆加工、切槽加工等。

九、教学反馈：1. 学生反馈：收集学生对本次课程的学习感受和建议，以便对后续教学进行改进。

数车教案螺纹加工教案内容：一、教学目标：1. 让学生了解螺纹的基本概念和特点。

2. 使学生掌握数车螺纹加工的基本原理和方法。

3. 培养学生实际操作数车进行螺纹加工的能力。

二、教学内容：1. 螺纹的基本概念和特点螺纹的定义螺纹的分类螺纹的主要参数2. 数车螺纹加工的基本原理数车螺纹加工的工艺过程数车螺纹加工的编程方法3. 数车螺纹加工的方法选择合适的刀具和夹具设置合理的加工参数进行螺纹加工实操三、教学重点与难点：1. 教学重点：螺纹的基本概念和特点数车螺纹加工的基本原理和方法2. 教学难点：数车螺纹加工的编程方法实际操作数车进行螺纹加工四、教学方法：1. 采用讲授法，讲解螺纹的基本概念和特点，数车螺纹加工的基本原理和方法。

2. 采用实践法，让学生在数车上进行螺纹加工实操，巩固所学知识。

五、教学准备：1. 准备相关教学课件和资料，以便于讲解和演示。

2. 准备数车设备，确保其正常运行。

3. 准备适当的刀具和夹具，用于实际操作。

教学过程：1. 引入：简要介绍螺纹的基本概念和特点，引出数车螺纹加工的重要性。

2. 讲解：详细讲解螺纹的基本概念和特点，数车螺纹加工的基本原理和方法。

3. 演示：在数车上进行螺纹加工实操，展示加工过程和结果。

4. 练习：让学生分组进行数车螺纹加工实操，锻炼其实际操作能力。

5. 总结：对本次教学内容进行总结，解答学生疑问。

六、教学评价：1. 学生能熟练掌握螺纹的基本概念和特点。

2. 学生能理解数车螺纹加工的基本原理和方法。

3. 学生能在数车上独立进行螺纹加工实操，且加工质量符合要求。

七、教学建议：1. 在讲解螺纹的基本概念和特点时，可以结合实物或图片进行展示，以便学生更好地理解。

2. 在实操环节，教师应密切关注学生的操作，及时给予指导和纠正。

3. 针对不同学生的操作能力，可以适当调整教学内容和难度。

八、教学拓展：1. 介绍其他螺纹加工方法，如手工螺纹加工、普通机床螺纹加工等。

2. 探讨数车螺纹加工在实际生产中的应用和优势。

教学设计《螺纹的加工》学校：亳州技师学院设计人：吴锋专业：数控车床加工技术【课题】螺纹的加工【课时】1课时【授课地点】数控实训车间【授课班级】16级数控班【教学理念】“以能力为本位，以就业为导向”的职业教育方针，针对中等职业教育教学实践能力和职业技能的培养，充分体现“理实一体化”项目教学法的教学模式。

【教材分析】《数控车加工技术》是我校李大卫老师主编的校本教材，是中等职业学校机电相关专业的一门专业课程，是数控技术应用专业领域技能型紧缺人才培养指导方案的核心课程。

通过本书的学习，使读者能掌握程序的编制方法和数控车床的操作，实现产品的加工。

【学情分析】本次课程所授学生是我校16级数控班学生，他们对普通车床和数控车床进行了系统的学习，对数控车床的操作和编程有了一定的基础。

【教学目标】知识目标：掌握G82螺纹切削循环指令的格式及刀路轨迹；能力目标：①会用G82螺纹切削循环编制出合理的程序，并能运用它进行生产加工；②培养学生分析问题归纳问题的思维能力和探究能力；③解决生产中碰到的疑难问题。

情感目标：①培养学生认真、细致严谨的科学态度，培养学生自我表现的能力；②培养学生强烈的安全操作意识；③让学生明白高科技人才必须在生产中才能培养出来，必须积极加入到学校的对外加工活动中去。

【重点难点】重点：G82指令难点：G82指令的运用【教学方法】《数控车床加工技术》是数控专业一门实践性非常强的专业课，本节课总的思路采用“理实一体化”的项目教学法的教学模式，同时采用“小组合作法”，发挥学生的主观能动性，让学生主动去思考，去探求。

【课前准备】1：设备，工具，量具2：零件：工具图纸，完成该零件的外圆面的加工及退刀槽的加工【教学过程】项目流程教学内容组织教学检查出勤，分组，检查各组上一节课零件完成情况提问：在普通车床加工螺纹的方法和步骤？好不好加工？引入新课：展示今天要完成的图纸：前几节课我们已经完成外圆加工和退刀槽的加工，今天我们就来学习螺纹的加工。

数控车床-螺纹加工教案（1）课题数控车床---螺纹加工课型一体化分（）课时完成本次课是第（）课时课堂记事月日节教具多媒体班级教学目标培养学生动手与操作能力，分析问题、解决问题、归纳问题、总结问题的能力。

学习了解数控车床上螺纹的加工方法和程序的编制。

通过创设和谐的课堂环境，进一步培养学生的学习兴趣。

教学重点螺纹加工程序的编制教学难点螺纹加工中的计算和注意事项时间安排教学内容及步骤教学提示2' 3'「组织教学」师生问好，报考勤「复习提问」1：G01、G02、命令的格式为？答：G01 X Z F 、G02 X Z R F 、2：车削加工的加工范围是什么？答：车削加工适用旋转表面和螺旋表面的加工记录学生回答提出评价取成绩螺旋表面即螺纹时间安排教学内容及步骤教学提示2' 4' 8'「新课导入」大家请看图，我们在前几次课中学习了由直线、圆弧轮廓所组成的回转表面。

分别用G01、G02等编程指令来编写。

那么在常见零件里还有螺旋表面构成的轮廓要素---即螺纹组成的表面。

那么在数控车床上螺纹的加工是怎么样实现的？这就是我们这节课要学习的内容。

「讲授新课」数控车床---螺纹加工一、数控车削螺纹的程序指令：①格式：G92 X（U）Z（W） F ；②适用范围：用于加工内外表面等螺距螺纹。

其中X Z为每刀车削螺纹终点的坐标字，F为螺纹导程。

二、数控车削螺纹的加工要求：1、螺纹小径理论上约为1.0825倍的螺距，实际加工中约为（1.1～1.3）倍的螺距。

提示看图中M20*1.5处M20的含义？1.5的含义？师生互动承上启下引出本课所学内容板书讲解格式其中着重XZ坐标字F和G01、G02等指令中X ZF的不同。

附页第（3 ）页时间安排教学内容及步骤教学提示2'2、吃刀深度的确定，分成几刀、吃刀深度应递减3、螺纹长度方向，首尾应各有一段长度≥P。

以避免撞车和螺纹车削不完整。

4、每一刀走刀路线：1、讲解因零件材质（塑性、脆性）螺纹精度才出现1.1～1.3的选择。

数车教案螺纹加工一、教学目标：1. 理解螺纹的基本概念和特点，掌握螺纹的加工方法和工艺参数。

2. 学会使用数车进行螺纹加工，并能熟练操作数车进行螺纹加工。

3. 能够分析并解决螺纹加工过程中遇到的问题。

二、教学内容：1. 螺纹的基本概念和特点2. 螺纹的加工方法和工艺参数3. 数车螺纹加工的基本操作4. 螺纹加工中的注意事项5. 螺纹加工的实际操作演练三、教学准备：1. 数车设备一台，要求能够进行螺纹加工。

2. 数车操作软件，要求能够进行螺纹加工编程。

3. 螺纹加工样品或者模具。

四、教学过程：1. 引入：讲解螺纹的基本概念和特点，引导学生了解螺纹的重要性和应用领域。

2. 讲解：讲解螺纹的加工方法和工艺参数，让学生掌握螺纹加工的基本知识。

3. 演示：演示数车螺纹加工的基本操作，让学生了解螺纹加工的流程。

4. 练习：让学生分组进行螺纹加工的实际操作演练，巩固所学知识。

五、教学评价：1. 学生能够熟练操作数车进行螺纹加工。

2. 学生能够分析并解决螺纹加工过程中遇到的问题。

3. 学生能够掌握螺纹加工的工艺参数和注意事项。

六、教学方法：1. 采用讲授法，讲解螺纹加工的基本知识和数车操作技巧。

2. 采用演示法，展示螺纹加工的实际操作过程。

3. 采用练习法，让学生分组进行实际操作演练，巩固所学知识。

4. 采用提问法，引导学生主动思考和分析问题。

七、教学环境：1. 数车实验室，要求设备齐全、功能正常。

2. 教学讲桌和多媒体设备，用于展示PPT和教学视频。

八、教学策略：1. 针对不同学生的学习基础，进行分层教学，使每个学生都能跟上教学进度。

2. 采用任务驱动法，让学生在实际操作中解决问题，提高学生的动手能力。

3. 组织学生进行小组讨论和合作，培养学生的团队协作能力。

4. 定期进行教学反馈，了解学生的学习情况，及时调整教学内容和进度。

九、教学评价：1. 学生能够掌握螺纹加工的基本知识和操作技能。

2. 学生能够正确设置数车加工参数，进行螺纹加工。

最新中职车工实习教案：螺纹加工（加工制造类）数控技术应
用）
单元10 螺纹加工
[导入]前面讲解了蜡台座的加工工艺，为了下一步蜡台杆的加工，我们先讲一下螺纹加工的方法。

[讲解]在机械制造中有许多零件都需要有螺纹。

由于螺纹既可以用于联结、紧固的调整，又可以用来传递动力、改变运动形式等，因此应用十分广泛。

在车床上加工螺纹是一种较复杂的工序，因而难度较大，这一节里主要介绍普通三角螺纹。

一、三角螺纹的加工方法：
三角螺纹有正扣（右旋）及反扣（左旋），即当主轴正转时，由尾座向卡盘方向车刀，加工出来的螺纹为正扣（右旋），当主轴还是正转的情况下，由卡盘向尾座方向车刀，加工出来的螺纹为反扣（左旋）。

二、螺纹代号与螺纹标记
⑴加工工件螺距与图纸要求一致；
⑵主轴转速要选择合理；
⑶如何调整车床。

[板书]
第一部分加工螺纹
以直进法在车床上进行讲解三角螺纹的加工。

第二部分车刀
一、刀具的组成：
[提问]钨钴类，钨钛钴类硬质合金所切削的材料有何不同？
[目的]对讲完知识的巩固。

[小结]本单元主要介绍了三角螺纹的加工方法及加工时的注意事项，同时对刀具的组成及其材料也作了简要的说明。

[作业布置]
1、车刀按用途可分哪几种？
2、安装螺纹车刀时，应注意什么问题？
3、检验螺纹时，怎样才算合格？。
