天线研发流程及SAR测试介绍1.天线研发流程：天线研发是在通信系统设计中的重要环节之一，其目的是设计一个性能良好、满足特定要求的天线系统。
以下是一般的天线研发流程：步骤一：需求分析和规划首先，确定需要设计的天线系统的要求和规格。
包括天线类型，频段，增益，方向性等。
根据所需的频段和应用场景，选择合适的天线类型。
步骤二：理论研究根据设计要求，利用电磁理论、天线理论等进行理论研究。
通过模拟和仿真工具，如CST、HFSS等，对天线进行设计建模和性能预测。
步骤三：天线设计和优化根据理论研究结果进行天线设计。
将设计方案转化为实际可生产的天线结构，并考虑制造工艺和材料选择。
利用工程软件进行设计、优化和仿真。
步骤四：制造和测试将设计好的天线样品进行制造。
通过制造工艺和材料选择，制备出符合设计要求的天线。
然后，对天线进行性能测试，如S参数测试、频率响应测试等。
步骤五：仿真验证将设计好的天线样品进行仿真验证。
利用仿真软件，比对仿真结果和实际测试结果，对设计进行验证和优化。
步骤六：验证和集成对设计好的天线样品进行验证，与实际系统进行集成测试。
根据集成测试的结果，对设计进行修正和调整。
步骤七：量产和市场应用最后，进行天线的大规模制造和量产。
将天线产品应用于各种通信系统中。
2.SAR测试介绍：SAR（Specific Absorption Rate）是一种测量电磁波对人体吸收的量化指标。
它表示单位质量或单位体积组织吸收的电磁能量。
SAR测试是为了评估电磁波对人体的生物效应和安全性。
SAR测试是使用模型人体进行的，该模型人体具有与真实人体相似的尺寸和电性参数。
测试过程中，将模型人体与天线系统进行完全或部分接触，通过测量模型人体吸收的电磁能量来计算SAR值。
SAR测试通常包括以下步骤：步骤一：建立模型人体使用具有标准尺寸和电性参数的人体模型，如美国联邦通信委员会（FCC）的具有特定体积和电导率的模型。
步骤二：测量电磁场在模型人体附近，使用测量设备（如探针、场强计等）测量天线系统辐射的电磁场值。
《面向5G移动终端的MIMO天线设计与研究》篇一一、引言随着5G时代的到来，移动通信技术正在飞速发展。
多输入多输出（MIMO）技术因其能显著提高频谱效率和数据传输速率而成为5G通信系统的关键技术之一。
面向5G移动终端的MIMO 天线设计与研究，对于提升移动通信系统的性能具有重要意义。
本文将介绍面向5G移动终端的MIMO天线设计的基本原理、设计方法以及研究进展。
二、MIMO天线的基本原理与优势MIMO（Multiple-Input Multiple-Output）技术是一种利用多个发射天线和接收天线进行数据传输的技术。
其基本原理是通过在发送端和接收端分别设置多个天线，利用信号的空间传播特性，实现信号的并行传输和接收，从而提高通信系统的频谱效率和数据传输速率。
MIMO技术的优势在于能够有效地对抗多径干扰和信号衰落，提高通信系统的可靠性和稳定性。
三、面向5G移动终端的MIMO天线设计1. 设计要求与挑战面向5G移动终端的MIMO天线设计需要满足小型化、集成化、高效率等要求。
同时，由于5G信号的频率较高，天线的设计还需要考虑信号的传播特性和相互干扰等问题。
此外，移动终端的有限空间也给天线设计带来了挑战。
2. 设计方法与实现（1）小型化设计：通过采用新型材料、优化天线结构、提高天线的工作效率等方法，实现MIMO天线的小型化设计。
（2）集成化设计：将多个天线集成在一起，以减少移动终端的空间占用和成本。
同时，集成化设计还可以提高天线的性能和可靠性。
（3）高效能优化：采用电磁仿真软件和算法对天线进行优化，以提高天线的辐射效率和增益。
同时，还需要考虑天线的阻抗匹配和信号的相互干扰等问题。
四、MIMO天线的性能评估与实验验证1. 性能评估指标MIMO天线的性能评估主要包括辐射效率、增益、阻抗匹配、信号的相互干扰等指标。
这些指标可以通过实验测试和仿真分析来评估。
2. 实验验证方法通过搭建5G通信系统实验平台，对MIMO天线的性能进行实验验证。
高增益天线设计与性能优化研究天线是无线通信领域中至关重要的部件，起到收发信号的作用。
高增益天线是其中一种重要的天线类型，其设计和性能优化对于提高信号传输质量和扩大通信覆盖范围至关重要。
本文将探讨高增益天线的设计原理、性能优化方法，并介绍一些相关的研究进展。
一、高增益天线设计原理高增益天线的设计原理基于辐射效应和天线的几何形状。
在辐射效应方面，天线通过电磁波的辐射来传输信号。
高增益的设计目的是使得尽可能多的电磁波能够向期望的方向辐射，提高信号传输的效果。
天线的几何形状对于增益的设计也起到关键的作用，例如，天线的长度、宽度和厚度，辐射元件的类型和尺寸等都会影响到天线的增益。
在高增益天线的设计中，常用的天线类型包括定向天线、反射天线、阵列天线等。
定向天线具有较高的功率和较窄的辐射角度，能够将信号集中向期望的方向发射，提高信号强度和传输距离。
反射天线通过利用反射板将信号反射到期望方向，实现增益的提升。
阵列天线则通过组合多个辐射元件的信号，形成合成的增益。
这些天线类型的设计原理和方法各异，但都致力于高增益的实现。
二、高增益天线的性能优化方法1. 材料选择和制造工艺的优化材料的选择和制造工艺对于高增益天线的性能优化有着重要的影响。
首先，在材料的选择方面，需要考虑天线所应用的频段和工作环境，选择具有较低损耗和较高导电性能的材料。
其次，在制造工艺的选择方面，需要考虑到工艺复杂性、成本和天线的尺寸，以及对于天线性能的影响。
通过优化材料选择和制造工艺，可以提高天线的工作效果和增益。
2. 天线结构的优化天线的结构优化可以通过多种方法实现，包括几何形状的优化、辐射元件的布局和尺寸优化等。
其中，通过使用先进的优化算法来设计和优化天线的结构，能够提高天线的增益和性能。
例如，遗传算法、粒子群算法和模拟退火算法等智能优化算法可以帮助寻找天线结构的最优解。
3. 天线阵列的设计和调优天线阵列是一种将多个天线组合在一起工作的方式，能够进一步提高增益和方向性。
天线的发展研究报告天线是无线通信领域的重要组成部分，它起着将无线信号转化为电信号或将电信号转化为无线信号的作用。
随着无线通信技术的不断发展，天线也经历了多次变革和改进。
首先，天线的发展可以追溯到19世纪末的马克尼尔实验。
当时，马克尼尔实验通过电感线圈和电容片的组合构成了一个基本的天线结构，实现了电磁场的辐射和接收。
随着电磁波理论的发展和突破，20世纪初的天线研究开始重视天线特性的分析和天线结构的优化。
著名的霍恩天线理论提出了天线发射和接收的数学模型，为后来的天线设计和优化奠定了基础。
并且，天线结构也从线形天线发展到了方向性天线、环形天线、盘形天线等多种形态。
20世纪中期，随着雷达和卫星通信等应用的兴起，天线的工作频率也逐渐增大，对天线的性能和尺寸提出了更高的要求。
天线材料的研究和天线结构的优化成为了研究的热点。
在这一时期，金属天线和微带天线等新型天线结构被广泛应用，并显著提升了天线的性能。
而在21世纪，随着通信技术的蓬勃发展，无线通信的需求不断增加，对天线的性能和尺寸提出了更高的要求。
研究人员开始关注天线的宽带化、迷你化和多功能化。
宽带化要求天线在更宽的频段内具有相对一致的性能；迷你化要求天线的尺寸尽可能小巧；而多功能化则要求天线能够同时满足多种通信系统的需求。
此外，还有一些新技术在天线研究中得到了广泛应用。
其中，应用于移动通信系统中的智能天线技术，可以根据通信环境的变化自动调节天线的工作参数，提高通信质量。
另外，天线阵列技术通过多个天线的组合，可以实现更高的增益和指向性，提高通信的可靠性和距离。
综上所述，天线的发展经历了多个阶段，从基本原理研究到结构优化，从工作频率提高到性能改进和多功能化。
未来，天线研究仍然面临着许多挑战，如更高频段、更小尺寸、更高增益等问题。
我们期待在不久的将来，天线技术能够更好地满足无线通信发展的需求。
微波天线的多模式设计与分析微波天线是一种用于接收和发送微波信号的装置，常被应用于卫星通信、移动通信、雷达等领域。
现代通信要求天线能够满足多种频率和模式的需求，而多模式天线的设计及分析就成为了一个重要的研究领域。
一、多模式天线的设计多模式天线是指在一个频段内可同时支持多种工作模式的天线。
其设计需要考虑天线的几何形状、材料、电磁参数等因素。
1. 天线几何形状多模式天线的设计首先需要考虑到天线的几何形状，如圆形、方形、矩形等，以及天线的长度、宽度和高度等参数。
在利用数值模拟软件进行设计时，需要对天线几何模型进行建模。
建模过程中需要注意几何形状是否符合设计要求，如是否会有不必要的杂散辐射等。
2. 天线材料天线材料对多模式天线的性能影响也很大。
常用的材料包括金属、陶瓷、玻璃纤维等。
在材料选择时需要考虑到其导电性、介电常数和磁导率等电磁参数。
3. 电磁参数多模式天线的设计中还需要考虑到电磁参数的影响。
如天线的阻抗匹配、天线的增益、天线的辐射型等。
这些参数的优化设计需要借助于实验和数值模拟两种手段。
二、多模式天线的分析多模式天线的分析需要考虑到天线的各种性能参数。
对于多模式天线的性能分析通常采用数值模拟与实验相结合的方法。
1. 数值模拟数值模拟是多模式天线性能分析的主要方法之一。
数值模拟软件能够提供天线的电磁特性，比如天线的电流分布、辐射型等。
在分析天线的各种性能参数时，可以通过数值模拟对天线进行优化设计，得到更好的性能表现。
2. 实验分析实验分析是多模式天线性能分析的另一种常用方法。
实验分析可以给出天线的实际性能表现，如天线的增益、频率响应等。
与数值模拟结合使用，可以提供更加全面和准确的性能表现。
三、多模式天线的应用多模式天线已经得到了广泛的应用。
这种天线可以在一个频段内同时支持多种工作模式，比如同时实现射频/微波功率放大和混频功能，实现信息的双向传输等。
多模式天线的应用还有助于降低通信系统的成本和复杂度，提高系统的性能。
八木天线研究进展及辐射原理研究报告1.历史沿革八木天线又称引向天线，它是由日本东北大学的八木和宇用共同实验和研制成的。
1926年八木在辛：家学会宣讲了题为“Pr四ector of the Sharpest Be枷of Electricwaves”(电波的最锐波束发射器)的论文，同年又在东京举行的第三届泛太平洋会议(the nird Pall．Pacmc Congress)上宣讲了题为“0n the Feasibilitv of PowertransmiSSion by Electric whvcs”(论电波功率传输之可行性)的论文，提出利用多引向器周期性结构的导向作用，即所谓的“波渠”(wave chaIlnel)，可以产生短波的窄波束，用于短波的功率传输。
此后八木和宇田继续在合作下从事天线的研究，八木曾于1928年旅美期间，对无线电工程师协会(mE)纽约、华盛顿、哈佛等地的分会进行演讲，并在“Proccedings ofthe mE”上发表了他的著名论文“Beam11ransmi 蚓on of ultra Short wjves”(超短波的波束传输)，该天线随即被称为“八木天线”。
八木天线已经被广泛的应用于米波及分米波段的通讯，雷达、电视及其它无线电技术设备中。
2.工作原理及特点相对与基本的半波对称振子天线和折合振子天线，八木天线增益高，方向性强，抗干扰，作用距离远，并且价格低廉，构造简单，通常八木天线由一个激励振子，一个反射振子，和若干个引向振子组成，相比之下，反射振子最长，位于紧邻主振子一侧，引向都比较短，位于另一侧。
主振子与馈电系统相连，属于有源振子，其他反射和引向振子都属于无缘振子，所有振子处于同一个平面内，并且按一定间距平行固定在一根横贯各振子的中心金属横梁上，除了有源振子馈电点必须与金属杆绝缘外，无源振子则都与金属秆短路连接。
因为金属杆与各个振子垂直，所以金属杆上不感应电流，也不参与辐射。
《面向5G移动终端的MIMO天线设计与研究》篇一一、引言随着5G技术的快速发展，移动通信设备的需求和性能要求也在不断提高。
多输入多输出（MIMO）技术作为5G通信系统中的关键技术之一，其天线设计的重要性不言而喻。
本文旨在研究和设计面向5G移动终端的MIMO天线，以提高通信系统的性能和可靠性。
二、MIMO天线技术概述MIMO（Multiple-Input Multiple-Output）技术是一种利用多根天线进行数据传输的技术，可以在不增加频谱资源和天线发射功率的情况下，提高系统的信道容量和传输速率。
在5G移动通信系统中，MIMO技术的应用对于提高系统的性能和可靠性具有重要意义。
三、5G移动终端MIMO天线设计3.1 设计要求针对5G移动终端的MIMO天线设计，我们需要考虑以下要求：（1）高效率：天线应具有较高的辐射效率和转换效率，以保证信号的传输质量。
（2）高隔离度：多根天线之间的隔离度要高，以避免信号干扰和衰减。
（3）小型化：天线尺寸应尽可能小，以适应5G移动终端的紧凑型设计。
（4）多频段支持：天线应支持多个频段，以满足5G系统的频谱需求。
3.2 设计方案针对上述要求，我们提出了一种基于分形结构和介质谐振的MIMO天线设计方案。
该方案通过优化天线的结构参数和介质材料，实现了高隔离度、小型化和多频段支持的设计目标。
具体来说，我们采用了分形结构来减小天线的尺寸，同时利用介质谐振器来提高天线的辐射效率和转换效率。
此外，我们还通过优化天线间的距离和角度，提高了多根天线之间的隔离度。
四、仿真与实验分析为了验证所设计MIMO天线的性能，我们进行了仿真和实验分析。
首先，我们利用电磁仿真软件对天线进行了建模和仿真，得到了天线的辐射特性、阻抗特性和隔离度等参数。
然后，我们制作了实际的天线样品，并在实验室环境下进行了实验测试。
测试结果表明，所设计的MIMO天线具有较高的辐射效率、转换效率和隔离度，能够满足5G移动终端的通信需求。
《面向5G移动终端的MIMO天线设计与研究》篇一一、引言随着移动互联网技术的迅猛发展，5G时代已来临，对移动通信设备的性能提出了更高的要求。
多输入多输出（MIMO）技术作为5G网络的关键技术之一，其天线设计的重要性不言而喻。
本文将针对面向5G移动终端的MIMO天线设计与研究进行深入探讨，旨在提高5G移动终端的通信性能和系统容量。
二、MIMO天线技术概述MIMO（Multiple-Input Multiple-Output）技术是一种在无线通信系统中广泛应用的信号处理技术。
通过在发射端和接收端分别设置多个天线，MIMO技术能够有效地提高系统的信道容量和传输速率，同时降低信号的干扰和衰落。
在5G时代，MIMO天线技术更是成为了提高频谱效率和提升通信质量的关键手段。
三、5G移动终端MIMO天线设计1. 设计要求针对5G移动终端的MIMO天线设计，需要满足以下要求：首先，要保证天线在多个频段上的良好性能；其次，要降低天线间的相互干扰，提高系统的隔离度；此外，还需考虑天线的尺寸、重量以及制造成本等因素。
2. 设计方案（1）天线结构优化：采用紧凑型结构设计，减小天线的尺寸和重量，同时保证其在多个频段上的性能。
（2）多频段覆盖：设计具有多频段覆盖能力的MIMO天线，以满足5G网络的不同频段需求。
（3）隔离度提升：通过采用特殊的天线布局和电路设计，降低天线间的相互干扰，提高系统的隔离度。
（4）仿真与优化：利用电磁仿真软件对设计方案进行仿真验证，根据仿真结果进行优化设计。
四、MIMO天线性能研究1. 仿真与测试通过电磁仿真软件对设计的MIMO天线进行仿真验证，包括天线的辐射特性、阻抗特性以及信号传输特性等。
然后在实际环境中对天线进行测试，评估其性能表现。
2. 性能分析（1）频谱效率：通过对比实验数据和仿真结果，分析MIMO天线的频谱效率，评估其在提高系统容量的作用。
（2）抗干扰能力：分析MIMO天线在复杂电磁环境下的抗干扰能力，评估其在实际应用中的性能表现。
天线研究报告1. 引言天线是无线通信系统中的重要组成部分，其作用是将电磁波从传输线（如电缆）中转换为空中的电磁波，或者将空中的电磁波转换为传输线中的电磁波。
天线的设计和研究对于提高无线通信系统的性能至关重要。
本报告将对天线的研究进行概述，并介绍一些常见的天线类型和应用场景。
2. 天线的基本原理天线的基本原理是根据远场近似下的Maxwell方程组解，通过适当设计的导体结构来辐射或接收电磁波。
天线可以根据处理的波束方向和频率范围进行分类。
常见的天线类型包括： - 简单天线：如偶极子天线，非常适合工作在理想频率。
- 多频段天线：由多个简单天线组成，可以同时工作在多个频段。
- 方向性天线：通过减少辐射功率到特定方向外，降低其他方向的功率传输。
- 定向天线：通过通过形成一个窄波束，在某个方向上具有高增益。
3. 常见的天线设计3.1 偶极子天线偶极子天线是最简单的天线类型之一，由两根长度为λ/2的导线组成，其中λ是工作频率的波长。
偶极子天线的设计具有广泛的应用，包括无线通信、广播和雷达系统。
3.2 射频饰面天线射频饰面天线是一种采用导电饰面作为天线元素的创新设计。
通过设计导电饰面的形状和排列方式，可以获得更好的辐射特性。
射频饰面天线广泛应用于智能手机和无线通信设备中，提供更稳定和高效的无线通信性能。
3.3 微带贴片天线微带贴片天线是一种非常薄小的天线，可以在微型设备中方便地安装和集成。
微带贴片天线由一片金属贴片和一块底板组成，通过微带线连接到射频设备。
微带贴片天线在移动通信设备、卫星通信和雷达系统中得到广泛的应用。
4. 天线性能评估天线性能评估是天线研究中的重要一环，常见的评估指标包括辐射效率、增益、方向性和带宽。
辐射效率是指天线将输入功率转化为辐射功率的能力，通常以百分比表示。
增益是指天线辐射功率相对于参考天线（如理想偶极子天线）的增加倍数。
方向性是指天线辐射功率在不同方向上的分布，通常以来向性图表示。

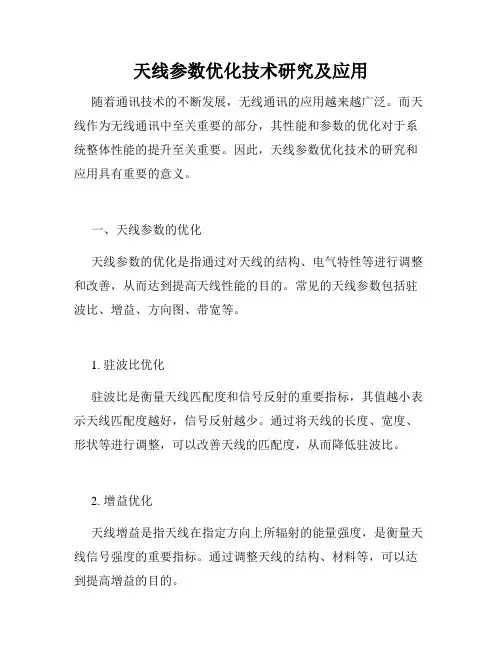

天线参数优化技术研究及应用随着通讯技术的不断发展，无线通讯的应用越来越广泛。
而天线作为无线通讯中至关重要的部分，其性能和参数的优化对于系统整体性能的提升至关重要。
因此，天线参数优化技术的研究和应用具有重要的意义。
一、天线参数的优化天线参数的优化是指通过对天线的结构、电气特性等进行调整和改善，从而达到提高天线性能的目的。
常见的天线参数包括驻波比、增益、方向图、带宽等。
1. 驻波比优化驻波比是衡量天线匹配度和信号反射的重要指标，其值越小表示天线匹配度越好，信号反射越少。
通过将天线的长度、宽度、形状等进行调整，可以改善天线的匹配度，从而降低驻波比。
2. 增益优化天线增益是指天线在指定方向上所辐射的能量强度，是衡量天线信号强度的重要指标。
通过调整天线的结构、材料等，可以达到提高增益的目的。
3. 方向图优化天线的方向图是指天线在不同方向上的辐射特性，是衡量天线方向性的重要参数。
通过调整天线的结构、馈电方式等，可以改善天线的方向性能，使其在某些方向上辐射能量更加强大。
4. 带宽优化天线的带宽是指天线在指定频率范围内的响应能力，是衡量天线信号接收和发射能力的重要指标。
通过优化天线结构和材料等因素，可以拓宽天线的工作频段和带宽，从而提高天线的通信能力。
二、天线参数优化技术的研究进展随着通信技术的发展，天线参数优化技术不断得到改进和拓展。
例如近年来，天线参数优化技术中的仿真分析、优化设计和智能化调节等方面得到了大力发展。
1. 仿真分析通过利用计算机模拟实验的方式，建立天线优化的数学模型，对天线的性能进行仿真分析，从而优化其结构以提高天线性能。
利用仿真分析技术，可以降低实验成本，缩短开发周期，提高效率。
2. 优化设计通过对天线材料、结构等参数进行优化，改善其性能，达到提高天线通信能力的目的。
通过优化设计技术，可以得到更符合实际应用的天线结构，从而提高通讯系统的可靠性和性能。
3. 智能化调节利用人工智能、机器学习等技术，对天线进行自动化和智能化调节，使其能够自适应地调整天线参数，达到优化天线信号的目的。
《5G移动终端天线的研究与设计》篇一一、引言随着5G通信技术的快速发展，移动终端设备正面临前所未有的技术革新。
其中，天线作为移动终端的重要组成部分，其性能的优劣直接关系到设备的通信质量和用户体验。
因此，对5G 移动终端天线的研究与设计显得尤为重要。
本文将围绕5G移动终端天线的研究背景、意义、设计思路及方法等方面进行详细阐述。
二、5G移动终端天线的研究背景与意义5G技术作为新一代移动通信技术，具有高速率、低时延、大连接等优势，将为人们提供更加丰富、便捷的通信体验。
然而，为了实现这些优势，需要克服许多技术难题，其中之一便是天线的设萈。
在5G时代，天线需要支持更宽的频带、更小的尺寸、更高的效率以及更好的抗干扰性能。
因此，对5G移动终端天线的研究与设计具有重要的理论意义和实际应用价值。
三、5G移动终端天线的设计思路1. 频带要求：考虑到5G网络的频带宽度，设计时应确保天线在全频段内的性能稳定，以满足不同场景下的通信需求。
2. 尺寸优化：随着移动终端设备的日益小型化，天线的尺寸也需相应减小。
设计时需在保证性能的前提下，尽可能减小天线的物理尺寸。
3. 效率提升：提高天线的辐射效率，降低能耗，提高通信质量。
4. 抗干扰性能：在复杂多变的电磁环境中，天线应具备良好的抗干扰性能，确保通信的稳定性和可靠性。
四、5G移动终端天线的设计方法1. 材料选择：选用具有良好导电性能和机械性能的材料，如合金、陶瓷等，以提高天线的性能和耐用性。
2. 结构设计：根据5G网络的频带特性和移动终端设备的尺寸要求，设计合理的天线结构。
可采用多天线技术、MIMO技术等提高通信质量和传输速率。
3. 仿真分析：利用电磁仿真软件对天线进行仿真分析，优化设计参数，提高天线的性能。
4. 实验验证：通过实验测试天线的性能指标，如增益、辐射效率、抗干扰性能等，确保设计符合要求。
五、5G移动终端天线的应用前景随着5G技术的不断发展和普及，5G移动终端天线将广泛应用于智能手机、可穿戴设备、物联网等领域。
天线理论与设计基本概念波导理论是天线理论与设计的核心内容之一、波导是一种能够传输电磁波的结构，它包括导体壳体和介质。
波导理论研究在导体壳体内的电磁波传输问题。
波导理论研究的是电磁波在导体壳体内的传输模式、传输特性以及与界面的相互作用。
波导理论对于天线的设计与优化起着重要的指导作用。
辐射场理论是天线理论与设计的另一个重要概念。
辐射场是指天线辐射电磁波的空间分布。
辐射场理论研究的是天线辐射电磁波的传播方向、辐射功率以及辐射场分布特性等问题。
辐射场理论对于天线的辐射效率、方向性以及覆盖范围等方面进行了研究与分析。
天线参数是天线理论与设计中的基本概念之一、天线参数包括辐射功率、辐射效率、增益、方向性、驻波比等。
辐射功率是指天线辐射的功率大小，辐射效率是指天线将输入的电能转换为电磁波辐射的能量百分比。
增益是指天线辐射功率与单极点辐射功率之比，可以衡量天线输出信号强度的大小。
方向性是指天线在一些方向上辐射功率明显大于其他方向的性质。
驻波比是指天线输入端反射波与传输波之间的电压或电流的比值，是天线工作状态的一个重要参数。
天线理论与设计的基本概念还包括阻抗匹配、谐振频率、辐射模式等内容。
阻抗匹配是指将无源天线的输入阻抗与信源的输出阻抗匹配，以提高天线的工作效果。
谐振频率是指天线工作时的频率，是天线设计中的重要参数。
辐射模式是指天线在不同方向上辐射功率分布的形态。
综上所述，天线理论与设计的基本概念包括波导理论、辐射场理论、天线参数等内容。
这些基本概念对于天线设计优化、无线通信系统优化等具有重要的指导作用。
在实际应用中，需要结合具体的需求和条件，综合考虑各个参数与要求，进行天线的设计与调试，以提高天线的性能与可靠性。
微波天线的设计与研究微波通信在现代通信领域有着广泛的应用，而微波天线是微波通信技术中不可或缺的核心部件。
微波天线的特殊结构和强大的性能，使得它在我们的日常生活中得以广泛应用。
在本文中，我们将深入探讨微波天线的设计和研究，了解微波天线在通信领域中的应用和未来的发展。
一、微波天线的分类微波天线一般可以分为定向天线和非定向天线两类。
定向天线又有单向天线和双向天线之分。
1. 定向天线定向天线又称为指向天线，主要用于点对点通信，它可以在空间内通过调整朝向来调整信号的传输方向，常见的定向天线有平面波导天线、角锥头向天线、角棱锥头向天线等。
2. 非定向天线非定向天线又称为全向天线，主要用于信号在广域范围内的传输，常见的非定向天线有偶极全向天线、天线帽、柱体天线等。
二、微波天线的设计原理1. 微波天线的基本原理微波天线就是一种把电磁波从空间中导向有限空域的装置。
微波天线内部的机理比较复杂，但我们可以通过一些基本原理来了解它的构成。
首先，微波天线必须要有较为明显的共振特性。
共振可以使天线更好地进行信号捕获和发射，从而增强天线的接收和发射能力。
其次，天线的长度和宽度必须符合一定的比例，这样才能保证电磁波能够更好地在天线内部传输、放大、辐射。
最后，微波天线需要在合适的频段范围内，有较低的回波损耗和较好的输入阻抗，以达到更好的性能。
2. 微波天线的设计方法在微波天线的设计中，需要综合考虑许多因素，如天线的类型、所处环境、频段等。
一般来说，有以下几种方法：首先，可以采用仿真软件进行模拟分析，通过计算机程序对信号传输、辐射和反射等进行分析，从而得到优化的设计方案。
其次，可以通过试制样品进行实验，通过实验模拟天线的实际工作环境，后通过对测量数据进行分析，优化设计方案。
最后，也可以采用调制、激励、滤波等技术手段来优化天线的性能。
三、微波天线的应用和未来发展微波天线广泛应用于通信、雷达、卫星通信、无人机、航空航天、医疗诊断等领域。
学号：0908421076本科毕业论文（设计）(2013届)调频广播八木天线设计院系电子信息工程学院专业电子信息工程姓名许莹莹指导教师张忠祥胡英彪职称副教授高工调频广播八木天线设计摘要天线是一种用来发射或者接收电磁波的器件,其在现代通信系统中的作用不可或缺，用于远程调频广播接收的天线大部分采用八木天线。
本文根据调频广播的指标需求，主要围绕天线理论展开，完成八木天线的设计和测试。
本文的第一个部分表明了该课题研究的现实意义和发展现状，详细地介绍了天线的基本理论，包括天线的基本工作原理，天线的主要特性参数等；本文的第二个主要部分是八木天线的理论分析与设计仿真，设计出用于接收调频广播84.8MHz的八木天线。
在设计过程中探讨八木天线的设计方法，通过对相关需求天线的分析，运用HFSS实现天线的仿真和优化。
通过实物测试结果的对比，改进设计方案，优化输入阻抗、驻波比及带宽等特性参数，最终完成符合要求的八木天线设计。
关键词：八木天线调频广播HFSS 驻波比ABSTRACTAntenna is an antenna for transmitting or receiving electromagnetic device, and it plays an important role in present communication system. Especially, is most often used to receive the remote FM radio. Based on the target of FM radio and antenna theory, we complete the design and test of Yagi antenna.The first section shows that the significance of the research and the status of the development, and introduce in detail the basic theory of the antenna, including the basic principle, the main characteristic parameters and so on; The second main part of my work is the theory analysis of Yagi antenna and simulation design. Then, we design a Yagi antenna to receive FM 84.8. Yagi antenna design methods in the design process to explore, through the analysis of the relevant requirements antenna using HFSS simulation and optimization of antenna.Compare with the results of the physical test, improve the design method and optimize the input impedance, VSWR and bandwidth characteristic parameters. Finally complete to the design of Yagi antenna, meeting the requirementsKey word: Yagi antenna FM radio HFSS VSWR目录一绪论 (1)1.1研究背景及目的意义 (1)1.2国内外研究现状 (1)1.3 本文的内容安排 (2)二天线的基本理论 (3)2.1 天线的概述 (3)2.1.1 天线的功能及应用 (3)2.1.2 天线的分类 (4)2.1.3 天线的发展史 (4)2.2 基本元的辐射 (4)2.2.1电基本振子的辐射 (5)2.2.2 磁基本振子的辐射 (6)2.2.3 小环天线的辐射 (7)2.3 天线的基本原理和主要参数 (7)2.3.1 天线的工作原理 (7)2.3.2 天线的主要参数 (8)2.3.2天线其他技术指标 (11)2.4 结论 (12)三八木天线的分析与设计 ................................ 错误！未定义书签。
天线毕业设计论文天线毕业设计论文导言天线作为无线通信系统中的重要组成部分，对于信号的传输和接收起着至关重要的作用。
因此，设计一种高性能的天线成为了无线通信领域的研究热点之一。
本篇论文将围绕天线的设计原理、性能优化以及未来发展方向展开讨论。
一、天线设计原理1.1 天线的基本原理天线是将电磁波转换为电信号或将电信号转换为电磁波的装置。
其基本原理是利用电磁波传播过程中的电场和磁场相互作用，实现信号的传输和接收。
常见的天线类型包括偶极子天线、微带天线、矩形天线等。
1.2 天线参数的意义与计算方法天线性能的评估主要依靠一些重要的参数，如增益、方向性、频率响应等。
增益是指天线辐射功率与理论辐射功率之比，方向性则是指天线在某一方向上的辐射功率相对于其他方向的辐射功率的比值。
频率响应则是指天线在不同频率下的辐射特性。
这些参数的计算方法可以通过数学模型和仿真软件得到。
二、天线性能优化2.1 天线材料的选择与优化天线材料的选择对于天线的性能起着至关重要的影响。
常见的天线材料包括金属、陶瓷、聚合物等。
不同材料的导电性、热膨胀系数等特性会对天线的频率响应和稳定性产生影响。
因此，在设计过程中需要对材料进行选择和优化，以提高天线的性能。
2.2 天线结构的优化设计天线结构的优化设计是提高天线性能的重要手段。
通过对天线的尺寸、形状、辐射元件的布局等进行优化，可以实现天线增益的提高、频率响应的扩展以及方向性的改善。
在优化设计过程中，可以采用遗传算法、粒子群算法等优化算法来搜索最优解。
三、天线的未来发展方向3.1 天线与5G技术的结合随着5G技术的快速发展，对于天线的需求也越来越高。
5G通信系统要求天线在更高频率范围内具有更好的方向性和更高的增益。
因此，未来的天线设计将更加注重在高频段的性能优化和宽带化设计上，以满足5G通信系统的需求。
3.2 天线与人工智能的融合人工智能技术的兴起为天线设计带来了新的机遇。
通过利用人工智能算法对天线的设计进行优化，可以实现更高效、更精确的天线设计。

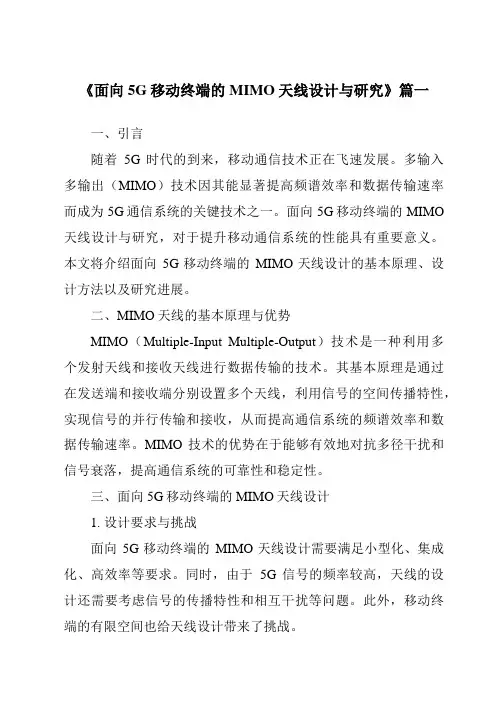

《面向5G移动终端的MIMO天线设计与研究》篇一一、引言随着移动互联网技术的迅猛发展，第五代移动通信（5G）的部署与运用越来越广泛。
其中，多输入多输出（MIMO）技术以其出色的频谱效率和系统性能成为5G网络的核心技术之一。
因此，针对5G移动终端的MIMO天线设计与研究显得尤为重要。
本文将深入探讨面向5G移动终端的MIMO天线设计，从基本理论、设计原理、性能评估及其实验研究等方面展开研究，旨在提升移动通信网络的传输效率和覆盖范围。
二、MIMO天线基本原理与设计理念MIMO技术是通过在基站和移动终端之间同时传输多个信号流，实现频谱效率和系统性能的提升。
而MIMO天线的核心在于如何实现多个信号流的独立传输和接收。
因此，设计时需考虑天线的阵列布局、极化方式、阻抗匹配等因素。
三、面向5G移动终端的MIMO天线设计1. 阵列布局设计：针对5G信号的高频段特性，采用合理的阵列布局设计，如均匀线阵、平面阵等，以实现信号的空分复用和波束赋形。
2. 极化方式选择：根据5G信号的传播环境和信道特性，选择合适的极化方式，如垂直极化、水平极化等，以提高信号的传输质量和接收性能。
3. 阻抗匹配设计：为保证信号的传输效率，需对MIMO天线的阻抗进行匹配设计，以减小信号传输过程中的损耗。
四、性能评估与实验研究1. 性能评估：通过仿真和实际测试，对MIMO天线的性能进行评估，包括增益、辐射效率、带宽等指标。
2. 实验研究：通过实际搭建5G移动终端系统，对MIMO天线的性能进行实验验证。
通过调整阵列布局、极化方式和阻抗匹配等参数，优化MIMO天线的性能。
五、研究结果与展望经过设计与实验研究，所设计的MIMO天线在5G移动终端中表现出良好的性能。
其增益高、辐射效率高、带宽宽等特点使得其在5G网络中具有较高的传输效率和覆盖范围。
然而，随着5G技术的不断发展，仍需对MIMO天线进行持续的研究与优化，以满足不断增长的网络需求和更复杂的信道环境。
引向天线的研究与设计摘要：天线是一种变换器，它把传输线上传播的导行波，变换成在无界媒介（通常是自由空间）中传播的电磁波，或者进行相反的变换，它是发射和接收电磁波的重要的无线电设备，没有天线也就没有无线电通信。
本文主要介绍引向天线的设计以及其MATLAB 仿真，并且讲解了天线的基础知识以及引向天线的重要参数等，让大家对引向天线有更多的认识。
关键词：引向天线、方向系数、方向图To the antenna's research and designAbstract: the antenna is a kind of converter, it spread on a transmission of guided wave, transform into in the unbounded media (usually free space) propagation of electromagnetic waves, or opposite transformation, it is the transmission and reception of electromagnetic wave important radio equipment, no antenna there would be no radio communication. This paper mainly introduces to the antenna design and the MATLAB simulation, and explained the basic knowledge of antenna and the important parameters to antenna, giving you the right to antenna have more understanding.Keywords: to antenna, direction coefficient, direction chart一 、天线的基础知识1.1 基本振子的辐射1.1.1 电基本振子的辐射电基本振子（Electric Short Dipole ）又称电流元，它是指一段理想的高频电流直导线，其长度l 远小于波长λ，其半径a 远小于l ，同时振子沿线的电流I 处处等幅同相。
用这样的电流元可以构成实际的更复杂的天线，因而电基本振子的辐射特性是研究更复杂天线辐射特性的基础。
在电磁场理论中，已给出了在球坐标系原点O 沿z 轴放置的电基本振子在无限大自由空间中场强的表达式为(1―1―1) (1―1―2)式中,E 为电场强度，单位为V /m ；H 为磁场强度，单位为A/m ；场强的下标r 、θ、φ表示球坐标系中矢量的各分量；e r,e θ,e φ分别为球坐标系中沿r 、θ、φ增大方向的单位矢量；ε0=10-9/(36π)(F/m)，为自由空间的介电常数；μ0=4π×10-7(H/m),为自由空间导磁率；为自由空间相移常数，λ为自由空间波长。
式中略去了时间因子e j ωt 。
1.1.2 磁基本振子的辐射2230223001sin ()421cos()411sin ()40r jkrjkrr jkr H H Il k H j e r rIl k E j er rIl k k E A j j er r rE θϕθϕθππωεθπωε---=⎫⎪=⎪⎪=+⎪⎪⎪⎬=-⎪⎪⎪=+-⎪⎪=⎪⎭r r E E e E e H H e θθϕϕ=+⎫⎬=⎭2/k ωπλ==磁基本振子（Magnetic Short Dipole ）又称磁流元、磁偶极子。
尽管它是虚拟的，迄今为止还不能肯定在自然界中是否有孤立的磁荷和磁流存在，但是它可以与一些实际波源相对应，例如小环天线或者已建立起来的电场波源，用此概念可以简化计算，因此讨论它是有必要的。
设想一段长为l （l<<λ）的磁流元I m l 置于球坐标系原点，根据电磁对偶性原理，只需要进行如下变换：(1―1―3)其中，下标e,m 分别对应电源和磁源，则磁基本振子远区辐射场的表达式为 （1―1―4）比较电基本振子的辐射场与磁基本振子的辐射场，可以得知它们除了辐射场的极化方向相互正交之外，其它特性完全相同。
1.2 发射天线的电参数1.2.1 方向函数由电基本振子的分析可知，天线辐射出去的电磁波虽然是一球面波，但却不是均匀球面波，因此，任何一个天线的辐射场都具有方向性。
所谓方向性，就是在相同距离的条件下天线辐射场的相对值与空间方向（子午角θ、方位角φ）的关系，若天线辐射的电场强度为E (r ,θ,φ)，把电场强度（绝对值）写成（1―2―1）式中I 为归算电流，对于驻波天线，通常取波腹电流I m 作为归算电流；f (θ,φ)为场强方向函数。
因此，方向函数可定义为（1―2―2）将电基本振子的辐射场表达式（1―1―4）代入上式，可得电基本振子的方向函数为（1―2―3）为了便于比较不同天线的方向性，常采用归一化方向函数，用F (θ,φ)表示，即（1―2―4）式中，f max(θ,φ)为方向函数的最大值；E max 为最大辐射方向上的电场强度;E (θ,φ)为同一距离(θ,φ)方向上的电场强度。
归一化方向函数F (θ,φ)的最大值为1。
因此，电基本振子的归一化方向函数可写为F (θ,φ)=|sin θ| （1―2―5）为了分析和对比方便，今后我们定义理想点源是无方向性天线，它在各个方向上、相同距离处产生的辐射场的大小是相等的，因此，它的归一化方向函数为F (θ,φ)=1 （1―2―6）00,e me m e m e m E H H E I I Q Q εμ⇔⎫⎪⇔-⎪⎬⇔⇔⎪⎪⇔⎭sin 2jkrm jkrI l E j er H j e ϕθθλθ--⎫=-⎪⎪⎬⎪=⎪⎭60(,,(,)I E r f rθϕθϕ=(,,)(,)60/E r f I rθϕθϕ=(,)()sin lf f πθϕθθλ==m ax m ax (,)(,)(,)(,)E f F f E θϕθϕθϕθϕ==1.2.2 方向图式（1―2―1）定义了天线的方向函数，它与r 及I 无关。
将方向函数用曲线描绘出来，称之为方向图(F ileldPattern)。
方向图就是与天线等距离处，天线辐射场大小在空间中的相对分布随方向变化的图形。
依据归一化方向函数而绘出的为归一化方向图。
变化θ及φ得出的方向图是立体方向图。
对于电基本振子，由于归一化方向函数F (θ,φ)=|sin θ|，因此其立体方向图如图1―2―2所示。
图1―2―2 基本振子立体方向图1.2.3 方向图参数实际天线的方向图要比电基本振子的复杂，通常有多个波瓣，它可细分为主瓣、副瓣和后瓣，如图1―2―3所示。
用来描述方向图的参数通常有：图1―2―3 天线方向图的一般形状(1)零功率点波瓣宽度（Beam Widthbetween F irstNulls,BW F N)2θ0E 或2θ0H (下标E 、H 表示E 、H 面，下同）：指主瓣最大值两边两个零辐射方向之间的夹角。
(2)半功率点波瓣宽度（H al f Power Beam Width, H PBW ）2θ0.5E 或2θ0.5H :指主瓣最大值两边场强等于最大值的0.707倍（或等于最大功率密度的一半）的两辐射方向之间的夹角，又叫3分贝波束宽度。
如果天线的方向图只有一个强的主瓣，其它副瓣均较弱，则它的定向辐射性能的强弱就可以从两个主平面内的半功率点波瓣宽度来判断。
(3)副瓣电平（Side Lobe Lever,SLL ）:指副瓣最大值与主瓣最大值之比，一般以分贝表示，即 （1―2―7） 式中，S av,max2和S av,max 分别为最大副瓣和主瓣的功率密度最大值；E max2和E max 分别为最大副瓣和主瓣的场强最大值。
副瓣一般指向不需要辐射的区域，因此要求天线的副瓣电平应尽可能地低。
（4）前后比:指主瓣最大值与后瓣最大值之比，通常也用分贝表示。
1.2.4 方向系数上述方向图参数虽能从一定程度上描述方向图的状态，但它们一般仅能反映方向图中特定方向的辐射强弱程度，未能反映辐射在全空间的分布状态，因而不能单独体现天线的定向辐射能力。
为了更精确地比较不同天线之间的方向性，需要引入一个能定量地表示天线定向辐射能力的电参数，这就是方向系数(Directivity)。
方向系数的定义是：在同一距离及相同辐射功率的条件下,某天线在最大辐射方向上的辐射功率密度S max （或场强|E max|2的平方）和无方向性天线(点源)的辐射功率密度S 0（或场强|E 0|2的平方）之比，记为D 。
用公式表示如下：（1―2―8）1.2.5 天线效率z,m ax 2m ax 2,m ax m ax10lg 20lg av av S E SLL dBS E ==2m ax m ax 2r ror roP P P P E S D S E ====一般来说,载有高频电流的天线导体及其绝缘介质都会产生损耗，因此输入天线的实功率并不能全部地转换成电磁波能量。
可以用天线效率(Eff iciency)来表示这种能量转换的有效程度。
天线效率定义为天线辐射功率P r 与输入功率P in 之比，记为ηA ，即（1―2―9）1.2.6 增益系数方向系数只是衡量天线定向辐射特性的参数，它只决定于方向图；天线效率则表示了天线在能量上的转换效能；而增益系数(Gain)则表示了天线的定向收益程度。
增益系数的定义是：在同一距离及相同输入功率的条件下,某天线在最大辐射方向上的辐射功率密度S max(或场强|E max|2的平方）和理想无方向性天线(理想点源)的辐射功率密度S 0（或场强|E 0|2的平方）之比，记为G 。
用公式表示如下：（1―2―10）1.2.7 天线的极化天线的极化(P olarization)是指该天线在给定方向上远区辐射电场的空间取向。
一般而言，特指为该天线在最大辐射方向上的电场的空间取向。
实际上，天线的极化随着偏离最大辐射方向而改变，天线不同辐射方向可以有不同的极化。
所谓辐射场的极化，即在空间某一固定位置上电场矢量端点随时间运动的轨迹，按其轨迹的形状可分为线极化、圆极化和椭圆极化，其中圆极化还可以根据其旋转方向分为右旋圆极化和左旋圆极化。
就圆极化而言，一般规定：若手的拇指朝向波的传播方向，四指弯向电场矢量的旋转方向，这时若电场矢量端点的旋转方向与传播方向符合右手螺旋，则为右旋圆极化，若符合左手螺旋，则为左旋圆极化。
1.2.8 有效长度一般而言，天线上的电流分布是不均匀的，也就是说天线上各部位的辐射能力不一样。
