BQB417-2009 相变诱导塑性钢

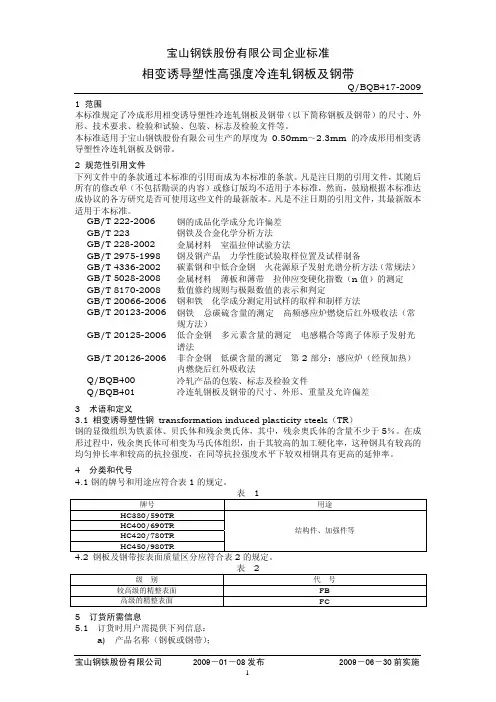

宝山钢铁股份有限公司企业标准相变诱导塑性高强度冷连轧钢板及钢带Q/BQB417-20091 范围本标准规定了冷成形用相变诱导塑性冷连轧钢板及钢带（以下简称钢板及钢带）的尺寸、外形、技术要求、检验和试验、包装、标志及检验文件等。

本标准适用于宝山钢铁股份有限公司生产的厚度为0.50mm～2.3mm的冷成形用相变诱导塑性冷连轧钢板及钢带。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 222-2006 钢的成品化学成分允许偏差GB/T 223 钢铁及合金化学分析方法GB/T 228-2002 金属材料室温拉伸试验方法GB/T 2975-1998 钢及钢产品力学性能试验取样位置及试样制备GB/T 4336-2002 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T 5028-2008 金属材料薄板和薄带拉伸应变硬化指数（n值）的测定GB/T 8170-2008 数值修约规则与极限数值的表示和判定GB/T 20066-2006 钢和铁化学成分测定用试样的取样和制样方法GB/T 20123-2006 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）GB/T 20125-2006 低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法GB/T 20126-2006 非合金钢低碳含量的测定第2部分：感应炉（经预加热）内燃烧后红外吸收法Q/BQB400 冷轧产品的包装、标志及检验文件Q/BQB401 冷连轧钢板及钢带的尺寸、外形、重量及允许偏差3 术语和定义3.1 相变诱导塑性钢transformation induced plasticity steels（TR）钢的显微组织为铁素体、贝氏体和残余奥氏体，其中，残余奥氏体的含量不少于5％。

2019 CREATION BEYOND VISION01宝钢先进高强钢家族1.1 概述1.2 产品种类1.3 高强钢应用性能及试验方法1.3.1 力学性能与硬化曲线1.3.2 成形极限1.3.3 扩孔率1.3.4 动态力学性能1.3.5 疲劳性能1.3.6 延迟开裂性能1.4 宝钢汽车板材料数据服务0101020703淬火延性钢3.1 概述3.2 常用牌号和命名规则3.3 微观组织3.4 力学性能3.5 成形性能3.5.1 成形极限3.5.2 扩孔率3.6 点焊性能3.7 服役性能3.7.1 动态力学性能3.7.2 疲劳特性3.7.3 延迟开裂特性3.8 应用案例3.9 可供规格28282829303135373704马氏体钢4.1 概述4.2 常用牌号和命名规则4.3 牌号对照 4.4 微观组织 4.5 力学性能 4.6 成形性能 4.6.1 成形极限 4.6.2 扩孔率 4.7 点焊性能 4.8 服役性能 4.8.1 动态力学性能 4.8.2 疲劳特性 4.8.3 延迟开裂特性 4.9 应用案例4.10 可供规格3838393940414144454502双相钢2.1 概述2.2 常用牌号和命名规则2.3 牌号对照2.4 微观组织2.5 力学性能2.6 成形性能2.6.1 成形极限2.6.2 扩孔率2.7 点焊性能2.8 服役性能2.8.1 动态力学性能2.8.2 疲劳特性2.8.3 延迟开裂特性2.9 应用案例2.10 可供规格0909********1623252607孪晶诱发塑性钢7.1 概述7.2 常用牌号和命名规则7.3 微观组织7.4 力学性能7.5 成形性能7.5.1 成形极限7.5.2 扩孔率7.6 点焊性能7.7 服役性能7.7.1 动态力学性能7.7.2 延迟开裂特性7.8 应用案例7.9 可供规格61616162626364646406相变诱导塑性钢6.1 概述6.2 常用牌号和命名规则6.3 牌号对照6.4 微观组织6.5 力学性能6.6 成形性能6.6.1 成形极限6.6.2 扩孔率6.7 点焊性能6.8 服役性能6.8.1 动态力学性能6.8.2 疲劳特性6.8.3 延迟开裂特性6.9 应用案例6.10 可供规格535353545455 5658596008热冲压成形钢8.1 概述8.2 常用牌号和命名规则8.3 牌号对照8.4 微观组织8.5 连续冷却转变（CCT）曲线8.6 力学性能8.7 点焊性能8.8 服役性能8.8.1 动态力学性能 8.9 应用案例8.10 可供规格6565656666676769707009高强钢零件产品与工艺设计建议9.1 产品形状的设计9.2 冲压工艺设计9.3 冲压模具设计9.4 模具加工、调试和验收7172737405复相钢5.1 概述5.2 常用牌号和命名规则5.3 牌号对照5.4 微观组织5.5 力学性能5.6 成形性能5.6.1 成形极限5.6.2 扩孔率5.7 点焊性能5.8 应用案例5.9 可供规格464646474849 49525210宝钢试验设备75宝钢超轻型白车身(BCB)的高强钢应用1.2 产品种类先进高强度钢板主要指以相变强化为主要强化方式的一类钢板，包括双相钢（Dual Phase Steel，DP）、相变诱发塑性钢（Transformation Induced Plasticity Steel，TRIP）、孪晶诱发塑性钢（Twinning Induced Plasticity Steel，TWIP）、复相钢（Complex Phase Steel，CP）和马氏体钢（Martensitic Steel，MS）等，如下图所示。

常用钢板标准参考宝钢【产品牌号及标准】【镀锌层重量】【表面处理分类】注：表面处理记号与牌号可任意组合，如SECC－P，SECD－N，SECE－O等。

【通常可供规格范围】【产品牌号及标准】【产品的种类及代号】【镀层种类及可供范围】g/m2【推荐的标准镀层重量】g/m2【表面处理种类及特点】/彩色涂层产品【产品牌号及标准】注：代号后加G表示钢窗用牌号,如TSt02G钢窗料按A级T弯供货。

【按用途、涂料种类、涂料结构分类及代号】注：上表面指以钢板交货时，钢板的正表面为上表面，以钢卷交货时，钢板的外表面为上表面。

【通常可供规格范围】镀铝锌钢板基板则由55%的铝，43.5%的锌和1.5%的硅组成的合金涂层，其防腐能力为同等条件的镀锌钢板基板的4-6倍，是用于屋面、外墙面比较理想的材料。

镀铝锌板经实践证明具有下述特点：非凡的耐候性且使用20年以上无须进行维修。

最近对该屋面/墙面系统早期产品的测试结果表明:镀铝锌板在数十年强烈太阳光线照射、暴晒、工业排泄物的侵蚀及温度应力的作用下，主体性能完好无须进行任何维修。

全球超过5亿平方米的工程实例使该镀铝锌板正在得到更多的建筑师和业主的青睐。

卓越的抗侵蚀性能，新颖的设计风格正是这种屋面/墙面系统广为应用的原因。

研究表明: 目前这种屋面系统在大多数情况下期望达到超过30年甚至更长年限的使用寿命，且无须进行主体维修。

1. 彩色镀铝锌钢板的基材为质轻而高强力的钢材。

2. 经连续式热浸处理后，在钢板的两面形成镀铝锌合金层，经20年的不同环境、实地试验证实了在同样环境下，镀铝锌钢板比镀锌钢材耐用四倍以上。

3. 在镀铝锌钢材上涂上一层化学皮膜，在化学皮膜上再涂覆上极耐腐蚀的环氧基树脂底漆，增加防腐蚀功能。

4. 面层覆涂上耐侯性极佳的有色涂覆特殊强化学聚酯，确保镀铝锌钢板能在使用多年后仍能保持自己的原有色彩和光泽，底部则涂上一层浅灰色涂料使钢板更加美观。

冷连轧薄钢板及钢带Q/BQB 402-1999代替Q/BQB 402-97≥0.30～≤0.40＞0.40～≤0.60＞0.60～≤0.80＞0.80～≤1.00＞1.00～≤1.20＞1.20～≤1.60＞1.60～≤2.00＞2.00～≤2.50＞2.50～≤3.0＞3.0～≤3.5±0.025±0.035±0.045±0.05±0.06±0.07±0.08±0.10±0.11±0.14±0.035±0.045±0.05±0.06±0.07±0.08±0.09±0.11±0.12±0.15－±0.05±0.05±0.06±0.07±0.08±0.09±0.11±0.12±0.15±0.04±0.05±0.06±0.07±0.08±0.10±0.12±0.14±0.16±0.17±0.05±0.06±0.07±0.08±0.09±0.11±0.13±0.15±0.17±0.19－±0.07±0.08±0.09±0.10±0.11±0.13±0.15±0.17±0.19/冷轧系列产品【产品牌号及标准】宝钢企业标准相当国外标准说明标准号牌号标准号牌号一般用Q/BQB403Q/BQB402St12SPCCDIN1623JISG3141St12SPCC冰箱等家电外壳、油桶、钢家俱等一般成形加工用。

宝山钢铁股份有限公司企业标准冷连轧钢板及钢带的尺寸、外形、重量及允许偏差Q/BQB401-2009代替Q/BQB401-20031 范围本标准规定了冷连轧钢板及钢带的定义、分类和代号、尺寸、外形、重量及其允许偏差。

本标准适用于宝山钢铁股份有限公司生产的厚度为0.17mm ～3.50mm 、宽度为700mm ～1850mm 的冷连轧钢带以及由它切成的钢板及纵切钢带，以下简称钢板及钢带。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T8170-2008 数值修约规则与极限数值的表示和判定 3 定义3.1纵切钢带 slit strip由钢带经纵切而成的窄钢带。

4分类和代号按不同的产品形态，钢板及钢带的边缘状态和尺寸精度的分类和代号应符合表1的规定。

表1分类及代号厚度精度 宽度精度长度精度不平度精度产品 形态 边缘状态普通 高级 普通 高级普通 高级 普通 高级 不切边 EM － － － － － 钢带 切边 EC PW.B － － － －不切边 EM － 钢板 切边 EC PW.B PL.A PL.B PF.A PF.B 纵切钢带切边 ECPT.A PT.B PW.A － －－－－5 尺寸5.1钢板及钢带的可供尺寸范围应符合表2的规定。

表2 单位：mm产品形态边缘状态 公称厚度 公称宽度公称长度（或内径）EC700～1830 钢板 EM0.30～3.50730～1850 1000～6000 EC700～1830 钢带 EM0.17～3.50730～1850 纵切钢带 0.30～3.50 120～＜900610/5085.2 推荐的公称尺寸5.2.1钢板及钢带的推荐公称厚度应符合表3的规定。

冷轧薄板的性能及用途分类综述张留洪新余钢铁股份有限公司技术中心摘要：根据冷轧板带产品及其延伸产品的工艺流程和加工深度分类阐述碳钢的热轧酸洗板带、全硬板带、普冷板带、涂镀板带的生产工艺，产品性能和用途。

以碳钢的合金组元及强化机理分类论述冷轧板带产品的各等级冲压用钢和结构用钢钢种的强化机理、性能和用途。

关键词：冷轧性能用途综述The performance of cold-rolled sheet and use classification reviewXINYU IRON &STEEL CO.，LTD ZHANG LIUHONGAbstract：Under products and extend the depth of the product flow and processing of classified and described pickling hot-rolled strip, full-hard strip, with a common cold plate, coated plate and strip production technology profiles, product performance and use. Group element carbon steel alloy and strengthening mechanism of classification discussed various types of cold-rolled strip products and structural steel forming steel cold-rolled steel annealing process after the features, performance and uses.Key words：cold-rolled strip product uses summarize前言：冷轧薄板带(含其延伸产品) 表面美观，加工性能好，尺寸精度高，是应用最广的钢材品种。
